Anneau de sangle polyester 22 kN –EN 795B et EN 566

L’anneau de sangle polyester permet de réaliser un amarrage temporaire pour les travaux en hauteur, autour d’une structure adaptée. Léger, compact et disponible en plusieurs longueurs, il constitue un élément d’un système de protection individuelle contre les chutes.

Sa charge de rupture est de 22 kN. Il est certifié EN 566:2017 et EN 795:2012 type B. Il ne s’agit pas d’une élingue de levage et il ne doit jamais être utilisé pour lever une charge.

Choisir le bon anneau de sangle

Le choix ne doit pas être réalisé uniquement en fonction de la résistance annoncée. La longueur de l’anneau, la géométrie du support, son état de surface, la position de l’amarrage et la compatibilité avec les connecteurs déterminent la configuration réellement utilisable.

Les quatre longueurs permettent d’adapter l’anneau à différentes structures :

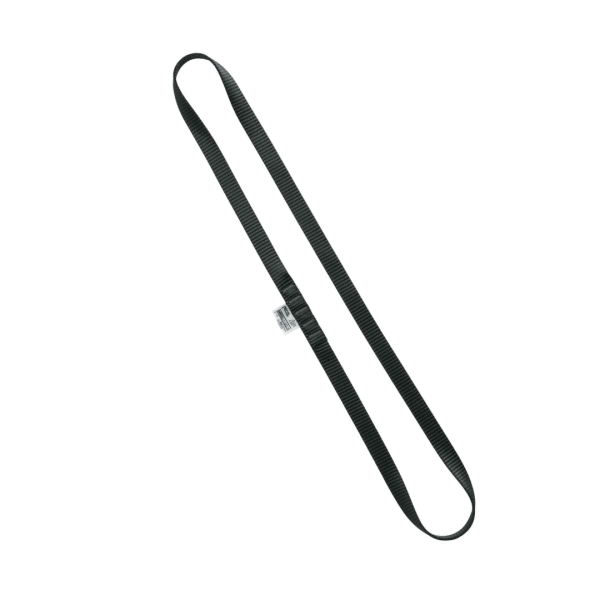

Le code couleur permet d’identifier immédiatement la longueur dans le matériel. Les versions noires répondent aux mêmes caractéristiques mécaniques mais offrent un repérage visuel plus discret. Les références fabricant actuelles confirment une charge de rupture de 22 kN pour l’ensemble de la gamme.

60 ou 80 cm : privilégier une configuration compacte

Les anneaux courts sont adaptés lorsqu’un passage important de textile autour de la structure n’est pas nécessaire. Ils permettent de limiter la longueur libre du montage et l’encombrement autour du point d’amarrage.

La longueur doit néanmoins permettre :

• d’entourer correctement le support ;
• de positionner le connecteur sans contrainte anormale ;
• d’éviter un appui du connecteur sur une arête ou une surface inadaptée ;
• de conserver une géométrie conforme à la notice.

120 ou 150 cm : pour des structures ou géométries plus importantes

Une longueur supérieure offre davantage de possibilité pour entourer une poutre, un élément de charpente ou une structure de section plus importante.

Il ne faut cependant pas choisir systématiquement l’anneau le plus long. Une longueur excessive peut modifier le positionnement du système, augmenter les déplacements possibles et rendre plus difficile la maîtrise de la géométrie de l’amarrage.

Le bon anneau est celui qui permet d’obtenir un amarrage propre, correctement positionné et sans contact dangereux avec la structure.

Caractéristiques techniques

La certification et la charge de rupture sont celles déclarées pour le produit actuel par le fabricant. La notice confirme également son classement comme EPI contre les chutes de hauteur et interdit son utilisation comme moyen de levage.

22 kN : une charge de rupture, pas une CMU de levage

La valeur 22 kN doit être interprétée correctement.

Elle correspond à la charge de rupture déclarée de l’anneau dans les conditions prévues par sa certification et ses essais. Elle ne constitue ni une CMU, ni une WLL, ni une capacité autorisant le levage d’une masse.

Cet anneau appartient à la famille des équipements de protection contre les chutes. Pour le levage et la manutention de charges, il faut utiliser un équipement spécifiquement conçu, dimensionné et certifié pour le levage.

Cette distinction est essentielle : une valeur exprimée en kN sur un équipement antichute ne permet jamais d’en déduire une capacité de levage.

EN 566 et EN 795 type B : deux fonctions complémentaires

EN 566:2017

La norme EN 566 concerne les anneaux textiles utilisés comme éléments de sécurité.

L’anneau doit conserver son intégrité dans la configuration prévue par le fabricant et être utilisé avec des composants compatibles.

EN 795:2012 type B

La certification EN 795 type B correspond ici à un dispositif d’ancrage temporaire transportable.

L’anneau peut donc être utilisé pour créer temporairement un amarrage autour d’une structure compatible, sans installation permanente.

Lorsque l’anneau est utilisé comme partie d’un système d’arrêt des chutes, le fabricant impose notamment que la structure puisse résister à 12 kN et que le système limite à 6 kN maximum les forces dynamiques exercées sur l’utilisateur lors de l’arrêt d’une chute.

22 kN et 12 kN ne désignent pas la même chose

Il ne faut pas confondre :

• 22 kN : charge de rupture de l’anneau ;
• 12 kN : résistance minimale demandée à la structure d’amarrage dans la configuration EN 795 décrite par le fabricant ;
• 6 kN : effort dynamique maximal à limiter sur l’utilisateur lors de l’arrêt d’une chute.

Ces valeurs répondent à des fonctions différentes et ne doivent pas être additionnées ou converties en capacité de charge.

Géométrie de l’amarrage : la résistance de l’anneau ne suffit pas

Un anneau annoncé à 22 kN ne rend pas automatiquement un point d’amarrage sûr.

Il faut contrôler l’ensemble de la configuration :

• résistance de la structure ;
• position du point ;
• direction prévisible de l’effort ;
• passage de la sangle ;
• angle entre les parties sollicitées ;
• absence d’arête coupante ;
• positionnement du connecteur ;
• compatibilité avec les autres EPI.

La notice fabricant illustre directement l’effet de différentes configurations d’amarrage et montre que la répartition des efforts varie fortement avec la géométrie du montage.

Un montage ne doit donc jamais être improvisé à partir de la seule valeur « 22 kN ».

Support d’ancrage : contrôler la structure avant l’anneau

L’anneau de sangle ne compense jamais un support insuffisant.

Avant sa mise en place, vérifier que la structure :

• présente une résistance compatible avec l’utilisation prévue ;
• ne comporte pas d’arête susceptible de couper ou d’endommager le textile ;
• ne provoque pas de frottement abrasif ;
• ne présente pas de température incompatible avec le textile ;
• n’est pas contaminée par des produits chimiques susceptibles d’altérer le polyester ;
• permet une orientation correcte de l’effort.

Le fabricant demande d’éviter tout contact avec les arêtes tranchantes et surfaces abrasives et précise que certains agents chimiques, notamment acides, huiles ou essence, peuvent détruire les fibres de l’anneau.

Lorsque ces conditions ne peuvent pas être garanties, il faut choisir une autre solution d’ancrage plutôt que de considérer la sangle textile comme une protection suffisante.

Pour comparer les solutions disponibles selon le support et la configuration, voir les ancrages pour travaux en hauteur.

Positionner l’amarrage pour limiter la chute

Dans un système antichute, le point d’amarrage doit être correctement positionné afin de limiter la hauteur et les conséquences d’une chute.

Lorsque la configuration le permet, il doit être placé au-dessus de l’utilisateur. Il faut également contrôler le tirant d’air disponible et le risque de chute pendulaire.

L’anneau ne doit jamais être considéré isolément : il fait partie d’un système comprenant le point d’ancrage, les connecteurs, la liaison antichute et le harnais.

Le fabricant rappelle qu’un harnais antichute est le seul dispositif destiné à maintenir le corps dans un système d’arrêt des chutes et impose de contrôler l’espace libre disponible sous l’utilisateur avant chaque utilisation.

Pour dimensionner le système complet, consulter le guide technique des travaux en hauteur.

Compatibilité avec les connecteurs

L’anneau est un élément d’un système de sécurité. La compatibilité avec le connecteur doit être contrôlée avant utilisation.

La notice cite notamment les connecteurs répondant aux normes EN 362 et/ou EN 12275 selon l'utilisation concernée.

Il faut notamment vérifier :

• que le connecteur peut se positionner correctement dans l’anneau ;
• qu’il travaille suivant son axe prévu ;
• qu’il n’est pas chargé sur le doigt ;
• qu’il ne prend pas appui sur la structure ;
• que son verrouillage reste accessible et fonctionnel ;
• que la combinaison des équipements ne compromet pas la fonction de sécurité de l’un d’eux.

Retrouver les mousquetons et connecteurs de sécurité pour travaux en hauteur.

Un anneau d’ancrage ne remplace pas un système antichute

L’anneau constitue le dispositif d’amarrage. Il ne réalise pas à lui seul la fonction d’arrêt d’une chute.

Selon l’analyse du risque, le système peut également nécessiter :

• un harnais antichute EN 361 ;
• une longe avec absorbeur d’énergie ;
• un connecteur adapté ;
• un antichute mobile ou à rappel automatique ;
• un dispositif de secours adapté à l’intervention.

Chaque composant doit être compatible avec les autres et utilisé conformément à sa propre notice.

Applications professionnelles

L’anneau de sangle polyester convient notamment à la création d’amarrages temporaires lors de :

• maintenance industrielle ;
• interventions sur charpentes et structures ;
• travaux sur corde ;
• opérations de montage ou de maintenance en hauteur ;
• interventions techniques sur structures métalliques ;
• travaux de couverture lorsque le support et la configuration le permettent ;
• opérations nécessitant un point d’ancrage temporaire transportable.

L’utilisation doit toujours être précédée d’une analyse du support, de la trajectoire potentielle de chute et de l’ensemble du système de protection.

Limites d’utilisation et points de vigilance

Ne jamais utiliser pour le levage

Cet anneau est un EPI contre les chutes de hauteur. Il ne doit pas être utilisé comme élingue, accessoire de levage ou moyen de manutention de charges.

Ne pas chuter directement sur un anneau

La notice fabricant indique explicitement de ne pas chuter sur un anneau. La maîtrise du facteur de chute et la présence des composants adaptés du système sont donc essentielles.

Arêtes et abrasion

Une sangle textile ne doit pas travailler contre une arête tranchante ou une surface abrasive. Une protection improvisée ne dispense pas de vérifier que la configuration reste conforme à la notice.

Produits chimiques

Les fibres peuvent être fortement dégradées par certains agents chimiques. Après une contamination connue ou suspectée, ne pas continuer à utiliser l’anneau sans évaluation de son état et de son historique.

Humidité et gel

Un anneau mouillé ou gelé devient plus difficile à manipuler. Le fabricant attire explicitement l’attention sur ce point.

Effort ou événement exceptionnel

Un événement important peut entraîner la mise au rebut du produit après une seule utilisation, même s’il paraît visuellement intact.

Contrôle avant chaque utilisation

Avant de remettre l’anneau dans le système :

• Vérifier que l’identification et les marquages restent lisibles.
• Contrôler la sangle sur toute sa longueur.
• Rechercher coupures, abrasion, usure ou zones endommagées.
• Contrôler les coutures de sécurité.
• Rechercher tout fil coupé, distendu ou détérioré.
• Rechercher une dégradation liée à la chaleur ou à un produit chimique.
• Vérifier l’absence d’événement exceptionnel dans l’historique de l’EPI.
• Contrôler la structure utilisée comme point d’amarrage.
• Vérifier l’absence d’arête coupante ou de zone abrasive.
• Contrôler la compatibilité et le positionnement du connecteur.
• Vérifier la géométrie complète du système.
• Contrôler la position de l’ancrage et le tirant d’air disponible.

Le fabricant impose un contrôle de l’état de la sangle et des coutures avant toute utilisation, avec une vigilance particulière sur les coupures, l’usure, la chaleur, les produits chimiques et les fils coupés ou distendus.

Vérification périodique et traçabilité

Cet anneau étant un EPI participant à la protection individuelle contre les chutes, son suivi ne se limite pas au contrôle effectué juste avant l’intervention.

En France, les systèmes de protection individuelle contre les chutes de hauteur doivent avoir fait l’objet d’une vérification générale périodique depuis moins de douze mois au moment de leur utilisation, sans préjudice du contrôle effectué à chaque utilisation. Cette exigence est toujours en vigueur.

Le fabricant préconise également une vérification approfondie par une personne compétente au minimum tous les 12 mois, une fréquence supérieure pouvant être nécessaire selon l’intensité et les conditions d’utilisation.

La fiche de vie doit permettre de suivre notamment :

• identification du produit ;
• numéro individuel ou numéro de série ;
• date de fabrication ;
• date d’achat ;
• date de première utilisation ;
• vérifications périodiques ;
• défauts ou événements constatés ;
• identité du contrôleur.

Durée de vie et critères de mise au rebut

Le fabricant indique une durée de vie maximale de 10 ans pour ce produit textile. Cette durée maximale ne constitue toutefois jamais une garantie de maintien en service pendant dix ans.

L’anneau doit être retiré du service notamment si :

• sa durée de vie est dépassée ;
• il a subi une chute ou un effort important ;
• son contrôle n’est pas satisfaisant ;
• un doute subsiste sur sa fiabilité ;
• son historique complet n’est pas connu ;
• son marquage ou son identification ne permet plus une traçabilité suffisante ;
• il est devenu incompatible avec les autres équipements ou avec les exigences applicables.

En présence d’un doute sur un EPI textile, la remise en service ne doit jamais être décidée uniquement sur son apparence extérieure.

Avantages de l’anneau de sangle polyester

• Quatre longueurs pour adapter l’amarrage à la structure.
• Code couleur permettant d’identifier rapidement les longueurs.
• Faible masse : de 60 à 135 g selon version.
• Format compact facilitant le transport dans l’équipement de travail.
• Charge de rupture 22 kN.
• Double certification EN 566 et EN 795 type B.
• Versions noires disponibles sur certaines longueurs.
• Mise en place d’un ancrage temporaire sans installation permanente lorsque la structure et la configuration sont compatibles.

FAQ

Peut-on utiliser cet anneau de sangle pour lever une charge ?

Non. Malgré sa charge de rupture de 22 kN, cet anneau est un équipement destiné à la protection contre les chutes de hauteur. La notice fabricant interdit explicitement son utilisation comme moyen de levage. Pour lever une charge, utiliser une élingue ou un accessoire disposant d’une CMU adaptée.

Quelle différence entre EN 566 et EN 795 type B ?

EN 566 concerne l’anneau textile lui-même. EN 795 type B concerne son utilisation comme dispositif d’ancrage temporaire transportable. Dans cette configuration, la résistance du support, la géométrie, la compatibilité du système et le positionnement de l’ancrage restent déterminants.

Quelle longueur d’anneau choisir ?

Choisir la longueur permettant d’entourer correctement la structure sans imposer de mauvais positionnement au textile ou au connecteur. Les versions colorées sont jaune en 60 cm, bleue en 80 cm, verte en 120 cm et rouge en 150 cm. Pour une structure importante, une longueur supérieure peut être nécessaire, mais un anneau plus long n’est pas automatiquement plus adapté.

Anneau de sangle 22 kN : choisir d’abord la configuration d’amarrage

Le choix d’un anneau de sangle doit partir de la structure réellement disponible, de sa résistance, de son état de surface et de la géométrie du système antichute.

Les longueurs 60, 80, 120 et 150 cm permettent d’adapter l’amarrage à différentes configurations, mais la charge de rupture de 22 kN ne dispense jamais de contrôler le support, le connecteur, le facteur de chute, le tirant d’air et l’état de l’EPI.

Pour une configuration particulière ou un doute sur le type d’ancrage à retenir, Corderie Weiss peut accompagner le professionnel dans le choix d’un système cohérent avec son intervention.
