Arrimages inox professionnels EN 12195-2– Transport sécurisé-

Sangles d’arrimage inox EN 12195-2 – 25, 35 et 50 mm

Les sangles d’arrimage inox Corderie Weiss sont destinées aux professionnels qui travaillent en extérieur, en milieu humide ou dans des conditions favorisant l’oxydation des tendeurs et des crochets. La gamme couvre les besoins de cerclage et d’arrimage entre points d’ancrage, avec des largeurs de 25, 35 et 50 mm et des LC de 400 à 1 500 daN.

Spécialiste de l’arrimage professionnel, Corderie Weiss sélectionne chaque configuration selon son usage réel : largeur de sangle, capacité d’arrimage, montage en une ou deux parties, système d’accrochage et contraintes d’environnement.

Choisir la bonne sangle d’arrimage inox

Une sangle d’arrimage inox ne se choisit pas uniquement sur sa largeur ou sur la présence d’un tendeur inox. Le choix doit tenir compte de la méthode d’arrimage, de la LC indiquée sur l’étiquette, de la STF nécessaire en arrimage par frottement, des points d’ancrage disponibles et de l’exposition réelle du matériel.

Tableau de choix des sangles d’arrimage inox

La LC est une capacité d’arrimage exprimée en daN. Elle ne correspond pas directement au poids maximal d’une charge transportable. Le nombre de sangles nécessaire dépend notamment de la masse de la charge, de la méthode d’arrimage, des coefficients de frottement, des angles de travail, du calage et des accélérations à reprendre pendant le transport.

Sangle inox en une partie ou en deux parties

La sangle d’arrimage inox en une partie, également appelée sangle type ceinture, forme une boucle autour de la charge. Elle convient pour cercler, regrouper ou stabiliser un ensemble sur lui-même. Elle ne comporte pas de crochets et ne nécessite pas deux points d’ancrage opposés.

La sangle d’arrimage inox en deux parties relie deux points d’ancrage distincts. Une partie courte reçoit le tendeur à cliquet et son crochet. La partie longue rejoint le point d’ancrage opposé. Cette configuration est adaptée à l’arrimage sur remorque, plateau, galerie, utilitaire ou structure équipée de points compatibles.

Une sangle type ceinture ne remplace donc pas une sangle deux parties lorsque l’effort doit être transmis au véhicule par des points d’ancrage.

Choisir entre 25, 35 et 50 mm

La largeur doit être choisie en fonction de la LC nécessaire, de l’encombrement disponible et du niveau de sollicitation prévu.

Sangle d’arrimage inox 25 mm – LC 400 daN

La version 25 mm est compacte et facile à mettre en place. Elle convient aux charges de faible encombrement, aux caisses, bacs, outillages et petits équipements transportés sur remorque légère, dans un utilitaire ou sur une galerie.

Elle est disponible en version ceinture ou en deux parties avec crochets doigts rapprochés inox.

Sangle d’arrimage inox 35 mm – LC 750 daN

La largeur 35 mm offre une capacité supérieure tout en conservant une bonne maniabilité. Elle convient aux équipements professionnels, matériels de chantier, charges intermédiaires et utilisations régulières sur remorque ou véhicule utilitaire.

Elle est proposée en version ceinture ou en deux parties avec tendeur et crochets inox.

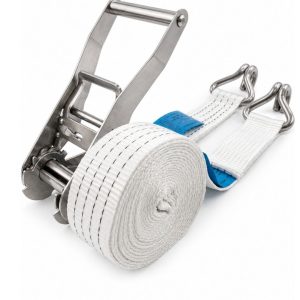

Sangle d’arrimage inox 50 mm – LC 1 500 daN

La largeur 50 mm répond aux configurations nécessitant une capacité d’arrimage plus élevée et une meilleure répartition de l’effort sur la charge. Elle est adaptée aux matériels plus lourds ou volumineux, sous réserve d’un dimensionnement complet de l’arrimage.

Elle existe en version ceinture et en version deux parties avec crochets doigts rapprochés inox.

Caractéristiques techniques de la gamme

Les sangles d’arrimage inox Corderie Weiss associent une sangle textile en polyester haute ténacité à des composants métalliques en acier inoxydable.

Selon la référence sélectionnée :

• largeur de sangle : 25, 35 ou 50 mm ;
• configuration : une partie type ceinture ou deux parties ;
• tendeur à cliquet inox ;
• crochets doigts rapprochés inox sur les modèles deux parties ;
• LC en traction directe : 400, 750 ou 1 500 daN ;
• valeur annoncée en tension double : 800, 1 500 ou 3 000 daN ;
• sangle et fil de couture en polyester multifilaments haute ténacité ;
• conformité à la norme EN 12195-2 ;
• longueurs et coloris disponibles selon la fiche produit.

La LC, la STF, la longueur, la matière textile, la référence à l’EN 12195-2 et les informations de traçabilité doivent être contrôlées directement sur l’étiquette de la sangle utilisée. Une valeur absente de la fiche ou du marquage ne doit jamais être estimée à partir de la largeur de la sangle.

Pourquoi choisir des composants d’arrimage inox

Les tendeurs et crochets inox sont pertinents lorsque les composants métalliques sont régulièrement exposés :

• à l’humidité ;
• aux intempéries ;
• aux projections d’eau ;
• aux lavages fréquents ;
• au stockage dans un véhicule ou un local humide ;
• à une utilisation extérieure prolongée.

Par rapport à des composants métalliques standards, l’inox améliore la tenue face à l’oxydation. Il ne modifie toutefois ni la LC du système, ni les règles de calcul de l’arrimage, ni les limites de la sangle textile.

Choisir une version inox ne permet donc pas d’utiliser une sangle de capacité inférieure à celle exigée par le chargement.

Une sangle inox n’est pas intégralement métallique

L’appellation « sangle d’arrimage inox » désigne ici une sangle textile équipée d’un tendeur inox et, sur les versions deux parties, de crochets inox.

La partie textile reste en polyester. Elle demeure sensible :

• aux coupures et aux arêtes vives ;
• à l’abrasion ;
• aux coutures endommagées ;
• à la chaleur et aux projections chaudes ;
• à certains agents chimiques ;
• à un mauvais stockage ;
• aux nœuds et aux torsions.

Les protections de coins et cornières restent indispensables dès que la sangle travaille sur un angle agressif ou sur une surface pouvant la détériorer.

Domaines d’utilisation

Les sangles d’arrimage inox répondent notamment aux besoins des professionnels intervenant dans les secteurs suivants :

• transport sur remorque ou petit plateau ;
• véhicules utilitaires et ateliers mobiles ;
• BTP, maintenance et interventions extérieures ;
• espaces portuaires et activités nautiques ;
• paysagisme et travaux en extérieur ;
• transport d’outillage et de matériels techniques ;
• logistique exposée à l’humidité ou aux lavages réguliers ;
• équipements stockés durablement dans des conditions humides.

Pour une exposition saline importante, une ambiance chlorée, un contact avec des produits chimiques ou une application soumise à un protocole agroalimentaire, la compatibilité du modèle doit être vérifiée spécifiquement. La seule mention « inox » ne permet pas de valider ces usages sans connaître précisément les conditions d’exposition et les exigences applicables.

Arrimage direct et arrimage par frottement

Arrimage direct

En arrimage direct, les sangles participent directement à la reprise des efforts susceptibles de déplacer la charge. La LC, les angles de travail, la géométrie de l’arrimage et la résistance des points d’ancrage sont alors déterminants.

Les crochets doivent travailler correctement dans leur axe, sur des points suffisamment résistants et compatibles avec leur forme. Ils ne doivent pas être sollicités latéralement ni prendre appui sur une arête coupante ou sur un point dont la résistance n’est pas connue.

Arrimage par frottement

En arrimage par frottement, la sangle est généralement passée au-dessus de la charge afin d’augmenter la pression sur le plancher et de renforcer l’effet du frottement.

La valeur déterminante n’est alors pas uniquement la LC. La STF, ou effort de tension normalisé, doit être prise en compte avec le coefficient de frottement, la masse de la charge, le calage et les angles de la sangle.

La STF doit être lue sur l’étiquette du produit. Elle ne doit jamais être déduite de la largeur de la sangle ou de sa LC.

Conformité EN 12195-2 et sécurité d’utilisation

Les sangles textiles de cette catégorie sont destinées à l’arrimage de charges pendant le transport et relèvent de la norme EN 12195-2.

Elles ne doivent jamais être utilisées pour soulever, suspendre ou manutentionner une charge. Une sangle d’arrimage n’est pas une élingue de levage.

Avant chaque utilisation, contrôler :

• la présence et la lisibilité de l’étiquette ;
• la LC et la STF correspondant au besoin ;
• l’état du textile sur toute sa longueur ;
• l’absence de coupure, déchirure, brûlure ou usure prononcée ;
• l’état des coutures ;
• le bon fonctionnement du tendeur à cliquet ;
• l’absence de déformation, fissure ou dommage sur les crochets ;
• la compatibilité et la résistance des points d’ancrage ;
• l’absence de torsion ou de nœud ;
• la protection de la sangle au passage des arêtes.

L’effort manuel appliqué sur le tendeur doit rester conforme à son utilisation normale. L’emploi d’une barre, d’un tube ou de tout autre levier destiné à augmenter artificiellement la tension est interdit.

Après la mise en tension, le tendeur doit être correctement refermé et verrouillé. Le surplus de sangle doit être immobilisé afin qu’il ne puisse pas battre au vent, se coincer dans un élément mobile ou traîner sur la chaussée.

L’arrimage doit être vérifié après les premiers kilomètres, après un freinage important et à chaque modification susceptible d’affecter le chargement : tassement, déplacement, variation d’humidité ou rupture de calage.

Entretien et stockage des sangles d’arrimage inox

Après utilisation, éliminer les salissures susceptibles de gêner le fonctionnement du tendeur ou de masquer un défaut. Après exposition à un environnement salin ou à des projections agressives, nettoyer le matériel selon un procédé compatible avec le textile et les composants métalliques.

Laisser sécher la sangle avant son stockage. Ne pas ranger une sangle humide enroulée dans un coffre fermé pendant une longue durée.

Le stockage doit être effectué dans un endroit sec, ventilé et protégé :

• des rayonnements directs prolongés ;
• des sources de chaleur ;
• des étincelles et projections de soudage ;
• des produits chimiques non identifiés ;
• des arêtes coupantes ;
• des passages de véhicules ou d’engins.

La présence de composants inox ne dispense jamais du nettoyage, du séchage et du contrôle périodique du matériel.

Limites d’utilisation et critères de retrait

Une sangle d’arrimage inox doit être retirée du service dès qu’un défaut remet en cause sa résistance, sa traçabilité ou son fonctionnement.

Ne pas utiliser une sangle présentant notamment :

• une étiquette absente ou devenue illisible ;
• une coupure ou une déchirure du textile ;
• une abrasion importante ;
• des fils porteurs endommagés ;
• des coutures arrachées ou rompues ;
• une zone fondue, brûlée ou durcie par la chaleur ;
• une attaque chimique visible ou suspectée ;
• un tendeur bloqué ou ne verrouillant plus correctement ;
• un crochet déformé, fissuré ou fortement détérioré ;
• une réparation artisanale ;
• un nœud destiné à raccourcir ou rallonger la sangle.

Une sangle endommagée ne doit pas être réparée par couture, collage, rivetage ou ajout d’un élément non prévu pour le système.

Erreurs fréquentes à éviter

Choisir l’inox en pensant augmenter la capacité

L’inox améliore la résistance à l’oxydation des composants concernés. Il n’augmente pas automatiquement la LC du système.

Choisir uniquement selon la largeur

Deux sangles de même largeur peuvent avoir des LC, des STF, des tendeurs et des extrémités différentes. La fiche produit et l’étiquette restent les seules références à utiliser.

Confondre sangle ceinture et sangle deux parties

Une sangle ceinture entoure une charge. Une sangle deux parties travaille entre deux points d’ancrage. Ces deux configurations ne répondent pas au même besoin.

Utiliser un crochet sur un point inadapté

Un point trop fin, trop ouvert, coupant ou insuffisamment résistant peut provoquer un décrochage ou une rupture de l’arrimage.

Faire travailler la sangle sur une arête non protégée

L’endommagement du textile peut être rapide, y compris avec une sangle neuve. Une protection adaptée doit être installée chaque fois que la géométrie de la charge l’impose.

Compléter votre système d’arrimage

Pour comparer les capacités, les tendeurs et les différentes terminaisons disponibles sur les petites et moyennes largeurs, consultez la famille sangles d’arrimage 25 et 35 mm.

Pour les besoins de capacité supérieure, le transport routier et les charges plus importantes, explorez les sangles d’arrimage 50 mm pour poids lourds.

Pour éviter l’abrasion et les coupures du textile, complétez votre équipement avec les protections de coins, cornières et passants pour sangles d’arrimage.

Pour créer ou organiser des points de maintien dans un véhicule, une remorque ou une caisse, découvrez les arceaux, barres et rails d’arrimage.

Pour dimensionner correctement une installation et comprendre la LC, la STF, la SHF et les méthodes de sécurisation, consultez le guide technique Weiss consacré aux normes et à l’utilisation des systèmes d’arrimage.

FAQ sur les sangles d’arrimage inox

Une sangle d’arrimage inox est-elle entièrement en inox ?

Non. La sangle et le fil de couture sont en polyester. L’inox concerne le tendeur à cliquet et, selon le modèle, les crochets. La partie textile doit toujours être protégée contre les coupures, l’abrasion, la chaleur et les produits incompatibles.

Quelle largeur choisir entre 25, 35 et 50 mm ?

Le choix dépend de la LC nécessaire, de la configuration de la charge et de la méthode d’arrimage. Les modèles 25 mm affichent une LC de 400 daN, les modèles 35 mm une LC de 750 daN et les modèles 50 mm une LC de 1 500 daN. Le dimensionnement ne doit jamais être effectué sur la seule largeur.

Une sangle inox peut-elle rester en permanence en milieu marin ?

La présence de composants inox améliore leur résistance à l’oxydation, mais ne garantit pas une compatibilité universelle avec l’immersion, le brouillard salin permanent ou une atmosphère chlorée. Pour ces conditions, la compatibilité exacte du modèle, son entretien et sa fréquence de contrôle doivent être validés avant utilisation.

Commander une sangle d’arrimage inox professionnelle

Sélectionnez la largeur, la LC et la configuration correspondant à votre installation : version ceinture pour entourer la charge ou version deux parties pour travailler entre points d’ancrage.

En cas de configuration particulière, d’exposition saline ou chimique, ou de doute sur le dimensionnement, l’équipe Corderie Weiss vous accompagne dans le choix d’une sangle d’arrimage inox cohérente avec vos contraintes de transport.

Consultez notre guide sur l’arrimage
