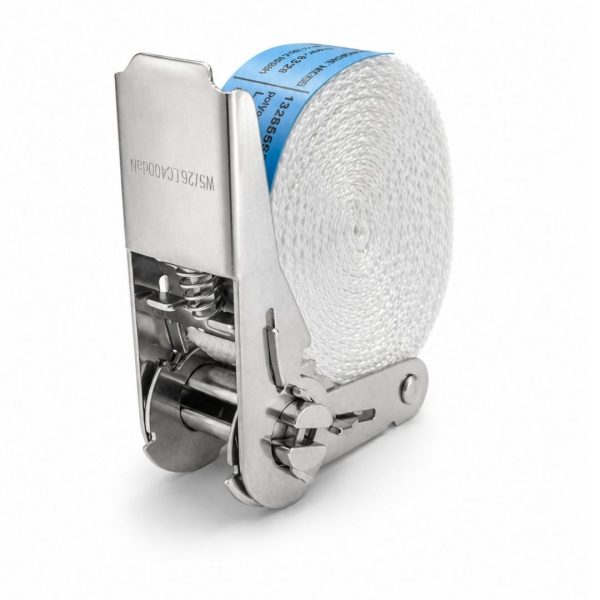

Sangle d’arrimage 25 mm type ceinture avec cliquet inox – LC 400 daN

Cette sangle d’arrimage 25 mm en 1 partie est destinée au cerclage, au regroupement et au maintien périphérique de charges professionnelles. La sangle entoure directement la charge avant de revenir dans le tendeur à cliquet : aucun crochet ni second point d’accrochage n’est nécessaire pour cette configuration type ceinture.

Son tendeur inox répond aux utilisations exposées à l’humidité, aux intempéries ou aux lavages réguliers. La LC de 400 daN doit toutefois être utilisée comme une donnée de dimensionnement d’arrimage, jamais comme une équivalence directe avec la masse de la charge.

Corderie Weiss sélectionne et configure ses solutions d’arrimage pour les contraintes réelles du transport, de la logistique, de l’atelier et de la maintenance professionnelle.

Choisir la sangle adaptée à la configuration d’arrimage

Cette sangle 25 mm à cliquet inox doit être choisie lorsque le besoin consiste à entourer une charge, maintenir plusieurs éléments ensemble ou solidariser un matériel avec son support, sans travailler entre deux points d’ancrage distincts.

La configuration 1 partie fonctionne comme une ceinture :

1. la sangle est passée autour de la charge ou de l’ensemble à maintenir ;
2. l’extrémité libre est engagée dans l’axe du tendeur ;
3. le cliquet assure la mise en tension ;
4. le mécanisme est refermé et verrouillé avant le transport.

Elle convient notamment au maintien de caisses, bacs, colis, petits équipements, pièces industrielles ou matériels regroupés. Elle ne doit cependant pas être choisie uniquement parce que sa LC semble supérieure à la masse transportée : le dimensionnement dépend également du mode d’arrimage, du frottement, du calage, de la stabilité de la charge et des sollicitations liées au transport.

Dans quels cas choisir cette version ?

Une sangle de cerclage ne sécurise pas automatiquement la charge au véhicule

Le cerclage maintient les différents éléments d’une charge entre eux. Il ne garantit pas nécessairement leur immobilisation sur le plancher d’un véhicule, d’une remorque ou d’un chariot.

Une caisse correctement cerclée peut encore glisser, basculer ou se déplacer si elle n’est pas également bloquée, calée ou arrimée au véhicule. Le professionnel doit donc distinguer :

• le regroupement des éléments ;
• la stabilisation de la charge ;
• la liaison effective entre la charge et le véhicule ;
• le calage contre les déplacements longitudinaux et latéraux.

Lorsque l’arrimage doit reprendre les efforts entre des points d’ancrage, une sangle 2 parties équipée de crochets ou de terminaisons compatibles est généralement plus appropriée.

LC 400 daN et 800 daN en tension double : bien interpréter les valeurs

La LC, ou Lashing Capacity, représente la capacité d’arrimage du système dans la configuration définie par son marquage. Elle ne correspond ni à une CMU de levage, ni à une masse maximale de chargement, ni à une force de rupture utilisable.

Pour cette sangle :

La valeur de 800 daN correspond à une configuration dans laquelle deux brins porteurs participent à la reprise de l’effort. Elle ne permet pas d’affirmer qu’une charge de 800 kg peut être transportée avec une seule sangle.

La masse admissible et le nombre de dispositifs nécessaires dépendent notamment :

• du mode d’arrimage ;
• de la direction des efforts ;
• du coefficient de frottement entre la charge et son support ;
• de la stabilité et du centre de gravité de la charge ;
• de la présence d’un calage ;
• de l’angle de passage de la sangle ;
• de la STF réellement inscrite sur l’étiquette ;
• de la capacité des points d’ancrage et du support ;
• des conditions prévisibles de circulation.

Arrimage par frottement : la STF est déterminante

En arrimage par frottement, la sangle plaque la charge sur son support afin d’augmenter la force de frottement. La donnée essentielle est alors la STF, c’est-à-dire la force de tension résiduelle obtenue avec le tendeur dans les conditions de référence.

La STF ne doit jamais être déduite de la LC de 400 daN. Pour effectuer un calcul d’arrimage par frottement, il faut utiliser exclusivement la STF indiquée sur l’étiquette du produit, en tenant compte du coefficient de frottement, de l’angle vertical de la sangle et de la masse réelle de la charge.

Si la STF n’est pas lisible ou ne peut pas être identifiée, la sangle ne doit pas être intégrée à un calcul d’arrimage par frottement.

Arrimage direct : choisir une configuration appropriée

En arrimage direct, les dispositifs s’opposent directement au déplacement de la charge. Le dimensionnement repose principalement sur la LC, l’orientation des sangles, les points d’ancrage et la répartition des efforts.

Cette sangle 1 partie sans crochet n’est pas la configuration de référence pour travailler entre deux points d’ancrage distincts. Pour cet usage, privilégier une sangle 2 parties équipée de crochets compatibles avec le véhicule et avec les points de fixation disponibles.

Caractéristiques techniques

La nuance précise de l’acier inoxydable n’étant pas spécifiée dans les données publiées, cette sangle ne doit pas être présentée automatiquement comme compatible avec une immersion permanente, une atmosphère marine sévère, des chlorures concentrés ou des produits chimiques agressifs. Pour ces environnements, la compatibilité du tendeur et du textile doit être validée avant commande.

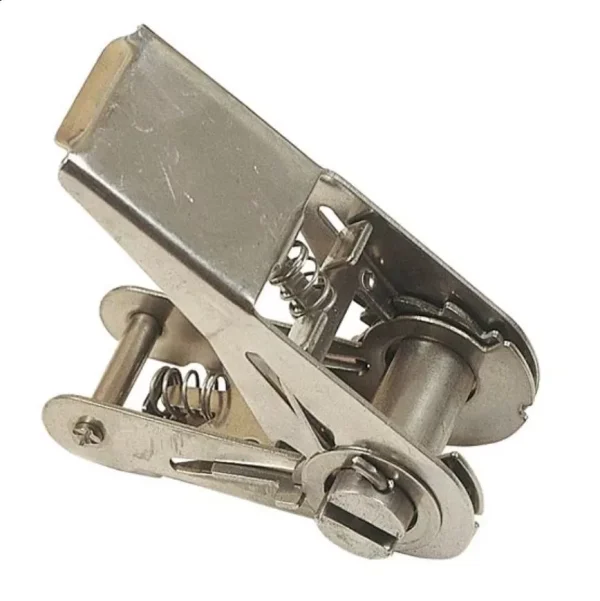

Pourquoi choisir un tendeur à cliquet inox ?

Le cliquet permet une mise en tension progressive et contrôlée, supérieure à celle obtenue avec une simple boucle de serrage manuel. Il est pertinent lorsqu’un maintien régulier est recherché sur des colis, caisses ou équipements qui supportent la pression exercée par la sangle.

Le choix de l’inox apporte plusieurs bénéfices concrets :

• meilleure tenue du mécanisme dans les environnements humides ;
• risque réduit d’oxydation superficielle par rapport à un tendeur standard non inox ;
• fonctionnement plus durable lorsque le matériel est correctement nettoyé et stocké ;
• configuration adaptée aux véhicules, dépôts ou ateliers régulièrement exposés à l’eau.

L’inox ne dispense toutefois d’aucun entretien. Les dépôts, poussières, sels, boues ou résidus de produits de nettoyage peuvent gêner le mécanisme ou provoquer une corrosion localisée. Après une exposition agressive, le tendeur doit être nettoyé, rincé si nécessaire, séché et contrôlé avant réutilisation.

Avantages concrets en utilisation professionnelle

Format compact

La largeur de 25 mm limite l’encombrement et facilite le rangement dans un véhicule, un bac d’intervention ou un poste de travail. Cette largeur reste adaptée aux charges et matériels compatibles avec la LC du produit et avec le calcul d’arrimage retenu.

Absence de crochets

La configuration monobrin évite les terminaisons métalliques inutiles lorsque la charge doit simplement être entourée. Elle facilite également le cerclage d’éléments dont la géométrie ne nécessite pas de reprise sur des anneaux d’ancrage.

Longueur adaptable

Les longueurs proposées de 2 à 10 mètres permettent d’adapter la sangle au périmètre réel de la charge. Une longueur excessive ne renforce pas l’arrimage : elle augmente seulement la quantité de textile libre à gérer.

L’excédent doit être correctement attaché afin qu’il ne flotte pas, ne traîne pas au sol et ne puisse pas être entraîné dans une roue ou une partie mobile.

Plusieurs coloris disponibles

Les différents coloris permettent d’organiser un parc de sangles par véhicule, équipe, affectation, longueur ou type d’usage. La couleur ne remplace jamais la lecture de l’étiquette et ne permet pas, à elle seule, d’identifier la LC.

Domaines d’utilisation

Cette sangle d’arrimage 25 mm à cliquet inox répond notamment aux besoins des professionnels suivants :

• transport léger et véhicules utilitaires ;
• logistique, préparation et expédition ;
• ateliers de maintenance ;
• services techniques et collectivités ;
• industrie et stockage de composants ;
• artisans et entreprises d’intervention ;
• paysagistes et professionnels travaillant en extérieur ;
• maintenance de matériels régulièrement exposés à l’humidité.

Exemples terrain

Regroupement de pièces dans un bac

La sangle entoure le bac et son contenu afin d’éviter l’ouverture ou la dispersion des éléments. Le bac doit pouvoir supporter la pression du cliquet sans se déformer.

Maintien d’un équipement sur une palette

La sangle peut solidariser l’équipement avec la palette si le passage sous la palette est mécaniquement fiable, si aucune arête n’endommage le textile et si l’ensemble est ensuite correctement immobilisé dans le véhicule.

Transport sur une remorque équipée d’anneaux

Lorsque la charge doit être reliée aux anneaux de la remorque, une sangle en 2 parties avec crochets adaptés doit être privilégiée. La version ceinture n’est pas destinée à remplacer artificiellement les terminaisons d’accrochage.

Utilisation en environnement humide

Le cliquet inox est pertinent, mais la sangle textile, les coutures et l’étiquette restent exposées à l’usure. L’ensemble doit être séché et stocké correctement après utilisation.

Charge fragile ou déformable

Le serrage au cliquet peut écraser un carton, déformer un bac plastique ou détériorer une pièce sensible. Utiliser des protections, répartir la pression et limiter la tension au niveau réellement nécessaire.

Conformité EN 12195-2 et sécurité d’utilisation

La norme EN 12195-2 concerne les sangles d’arrimage en fibres synthétiques destinées au maintien des marchandises pendant le transport. Elle encadre notamment les exigences de sécurité, le marquage, les essais et les informations nécessaires à l’utilisation du dispositif.

Cette sangle est exclusivement destinée à l’arrimage.

Elle ne doit jamais être utilisée pour :

• lever ou suspendre une charge ;
• retenir ou déplacer une personne ;
• remorquer ou extraire un véhicule ;
• tirer une charge au sol ;
• remplacer une élingue textile ;
• réaliser un ancrage permanent ;
• maintenir une charge au-dessus de personnes.

La présence d’une valeur en daN ne transforme pas une sangle d’arrimage en accessoire de levage. Pour le levage, il faut utiliser une élingue relevant de la norme applicable, identifiée par une CMU et contrôlée pour cet usage.

Contrôles avant chaque utilisation

Avant la mise en place, contrôler toute la longueur du textile, les coutures, l’étiquette et le tendeur.

La sangle doit être retirée du service en présence de :

• coupure ou déchirure ;
• abrasion importante ou fibres porteuses endommagées ;
• couture rompue, usée ou décousue ;
• brûlure, fusion ou dommage thermique ;
• attaque chimique connue ou suspectée ;
• nœud permanent ou déformation du textile ;
• étiquette absente ou devenue illisible ;
• tendeur déformé, fissuré ou fortement marqué ;
• axe ou poignée présentant un jeu anormal ;
• mécanisme bloqué ou verrouillage incertain ;
• corrosion susceptible d’altérer le fonctionnement ;
• réparation, couture ou modification non autorisée.

Le contrôle doit également porter sur la charge, le support et le cheminement de la sangle. Une sangle en bon état peut devenir dangereuse si elle est posée sur une arête coupante, un bord abrasif ou une surface instable.

Bonnes pratiques de mise en place

• Positionner la sangle à plat, sans nœud ni vrillage important.
• Vérifier que le textile est correctement engagé dans le tendeur.
• Ne pas utiliser de rallonge ou de tube sur la poignée du cliquet.
• Ne pas dépasser la capacité indiquée sur l’étiquette.
• Protéger la sangle sur les arêtes, angles et zones abrasives.
• Ne pas faire passer le textile sur une surface chaude ou une partie mobile.
• Vérifier que la charge supporte la pression appliquée.
• Refermer complètement le tendeur après la mise en tension.
• Attacher la longueur libre après serrage.
• Contrôler l’arrimage avant le départ.
• Vérifier de nouveau le maintien après la mise en place de la charge, après un tassement éventuel et pendant le transport lorsque les conditions l’exigent.
• Détendre la sangle de manière maîtrisée en s’assurant que la charge reste stable.

Erreurs fréquentes à éviter

Choisir la sangle en comparant la LC au poids de la charge

Une LC de 400 daN ne signifie pas « charge maximale de 400 kg ». Le choix doit résulter d’un calcul ou d’une méthode d’arrimage cohérente.

Utiliser les 800 daN comme une masse maximale autorisée

La tension double décrit une configuration mécanique à deux brins porteurs. Elle n’autorise pas automatiquement le transport d’une charge de 800 kg.

Calculer un arrimage par frottement avec la LC

En arrimage par frottement, la STF du tendeur est indispensable. La LC ne peut pas être utilisée à sa place.

Cercler la marchandise sans l’immobiliser dans le véhicule

Des éléments regroupés peuvent encore glisser ou basculer. Le cerclage doit être complété par un calage ou un arrimage au véhicule lorsque cela est nécessaire.

Serrer directement sur une arête vive

Une arête peut couper progressivement le textile pendant le transport. Installer une protection d’angle ou modifier le passage de la sangle.

Surdimensionner la tension sur une charge fragile

Le cliquet peut détériorer un emballage ou déformer un équipement avant que l’arrimage soit réellement efficace. La charge doit être suffisamment résistante ou correctement protégée.

Considérer l’inox comme insensible à toute corrosion

La résistance dépend de la nuance d’inox et de l’environnement. Les chlorures, sels et produits agressifs exigent une validation spécifique et un entretien adapté.

Compléter la configuration d’arrimage

Pour comparer cette sangle avec les autres largeurs, capacités et systèmes de tension, consulter la gamme sangles d’arrimage 25 mm et 35 mm. Cette catégorie permet de choisir entre une configuration ceinture, une sangle à crochets, une boucle à came, un tendeur renforcé ou une solution de capacité supérieure.

Lorsque l’humidité ou l’oxydation des composants métalliques constitue le principal critère de choix, explorer les arrimages inox professionnels EN 12195-2. La gamme comprend différentes largeurs, capacités et configurations d’extrémité.

Pour travailler entre deux points d’ancrage, consulter la sangle d’arrimage 25 mm inox en 2 parties avec cliquet et crochets doigts rapprochés. Elle reprend la même logique de résistance à l’oxydation avec une configuration adaptée à l’accrochage sur véhicule ou remorque.

Si la LC de 400 daN ou la largeur de 25 mm ne correspondent pas au besoin, comparer avec la sangle d’arrimage 35 mm type ceinture avec cliquet inox LC 750 daN.

Sur les angles, chants et surfaces abrasives, compléter systématiquement l’installation avec les protections d’arrimage, coins, cornières et passants adaptées à la largeur de la sangle et à la géométrie de la charge.

Pour dimensionner correctement le dispositif, consulter le guide technique complet de l’arrimage EN 12195-2, consacré aux notions de LC, STF, SHF, coefficient de frottement, arrimage par frottement, arrimage direct et calcul du nombre de sangles.

FAQ

Quelle différence entre 400 daN de LC et 800 daN en tension double ?

La LC de 400 daN correspond à la capacité d’arrimage déclarée du dispositif dans sa configuration de référence. La valeur de 800 daN s’applique à une configuration à deux brins porteurs. Aucune de ces valeurs ne doit être directement convertie en masse maximale de chargement.

Cette sangle peut-elle être utilisée entre deux anneaux d’arrimage ?

Ce n’est pas sa configuration principale. Cette sangle en 1 partie est conçue pour entourer une charge comme une ceinture. Pour travailler entre deux anneaux, choisir une sangle en 2 parties avec des crochets compatibles et une LC adaptée.

Le cliquet inox permet-il une utilisation en milieu marin ?

La mention « inox » indique une meilleure résistance à l’oxydation qu’un mécanisme standard, mais elle ne suffit pas à garantir la compatibilité avec un milieu marin sévère ou une immersion. La nuance d’inox, l’exposition aux chlorures et les conditions d’entretien doivent être validées avant utilisation.

Commander une sangle d’arrimage 25 mm à cliquet inox

Cette sangle 25 mm en 1 partie constitue une solution professionnelle compacte pour le cerclage et le maintien périphérique de charges, notamment lorsque le tendeur est exposé à l’humidité ou aux intempéries.

Sélectionner la longueur et le coloris adaptés au périmètre de la charge. Pour un arrimage entre points d’ancrage, une capacité supérieure ou un environnement corrosif particulier, contacter Corderie Weiss afin de valider la configuration avant commande.
