Élingues rondes grande capacité – CMU 15 à 100 tonnes
Les élingues rondes grande capacité de 15 à 100 tonnes répondent aux exigences du levage industriel lourd : manutention de machines, déplacement de structures métalliques, levage d’ensembles mécaniques volumineux et opérations nécessitant une forte capacité de charge.
Leur construction textile sans fin associe une âme porteuse à un fourreau de protection. Elle permet une prise souple sur certaines géométries complexes, sous réserve de maîtriser les points d’appui, les angles d’élingage et les efforts transmis.
Depuis 1650, Corderie Weiss accompagne les professionnels du levage et de la manutention, avec une gamme d’élingues rondes fortes capacités, disponibles en différentes longueurs et avec des possibilités de fabrication sur mesure.
Choisir une élingue ronde grande capacité adaptée à votre opération
Pour sélectionner une élingue ronde de 15, 20, 30, 50 ou 100 tonnes, la première étape consiste à déterminer la charge réellement supportée par l’élingue dans sa configuration de travail.
La masse totale de la pièce ne suffit pas : il faut également connaître le centre de gravité, le nombre de points de prise, les angles de levage, le mode d’élingage et la géométrie des surfaces de contact.
Quelle CMU choisir entre 15 et 100 tonnes ?
La gamme comprend onze capacités nominales :
15 t – 20 t – 25 t – 30 t – 40 t – 50 t – 60 t – 70 t – 80 t – 90 t – 100 t.
Les capacités intermédiaires permettent d’adapter la sélection aux efforts calculés, sans se limiter aux valeurs de 10, 20, 50 ou 100 tonnes.
| Capacités | Applications possibles |
|---|---|
| 15 et 20 tonnes | Machines industrielles, bâtis mécaniques, pièces chaudronnées et équipements de production |
| 25 et 30 tonnes | Structures métalliques, outillages lourds, ensembles mécanosoudés et composants industriels |
| 40 et 50 tonnes | Équipements industriels de forte masse, grandes pièces mécaniques et opérations de manutention lourde |
| 60 et 70 tonnes | Ensembles industriels volumineux et levages nécessitant des capacités élevées |
| 80, 90 et 100 tonnes | Manutentions exceptionnelles, grandes installations industrielles et levages spécifiques |
Ces exemples correspondent à des domaines d’emploi envisageables. La capacité retenue doit toujours être compatible avec les efforts réellement appliqués et les conditions de levage.
Choisir la longueur utile de l’élingue ronde
La longueur utile correspond à la longueur de l’élingue ronde sans fin mesurée à plat, entre ses deux extrémités repliées.
Elle ne doit pas être confondue avec le périmètre total de l’élingue.
Le choix de la longueur dépend :
- De l’écartement des points de prise.
- De la hauteur disponible sous le crochet.
- Du mode d’élingage : direct, panier ou étranglement.
- De l’inclinaison des parties porteuses.
- De l’encombrement des accessoires de connexion.
- De la position du centre de gravité et des éventuelles contraintes de basculement.
Une longueur insuffisante peut provoquer des angles de travail défavorables et augmenter les efforts dans l’élingue. Une longueur excessive peut réduire la hauteur de levage disponible et compliquer la mise en tension.
La gamme permet d’étudier des longueurs importantes, avec des possibilités de fabrication sur mesure jusqu’à 40 mètres selon la capacité et la configuration.
Vérifier le diamètre et les points d’accrochage
Plus la CMU augmente, plus la section de l’élingue devient importante.
Sur les fortes capacités, cette dimension doit être prise en compte lors du choix des crochets, manilles et autres accessoires de liaison.
Une manille peut présenter une CMU suffisante sans offrir une surface d’appui compatible avec l’encombrement du textile.
Avant utilisation, il faut vérifier le passage de l’élingue, la largeur et le rayon de la zone de contact, le risque de pincement, ainsi que la direction réelle de l’effort.
Caractéristiques techniques des élingues rondes haute capacité
Les élingues rondes de cette gamme sont constituées d’une âme textile porteuse protégée par un fourreau tissé, conçu pour résister aux sollicitations d’usure rencontrées dans les conditions prévues d’utilisation.
La construction sans fin permet différentes configurations de prise, sous réserve des capacités admissibles et des prescriptions d’utilisation du modèle sélectionné.
| Caractéristique | Données techniques |
|---|---|
| Type | Élingue ronde textile sans fin |
| CMU nominale | 15 à 100 tonnes |
| Nombre de capacités | 11 |
| Couleur du fourreau | Orange |
| Construction | Âme textile porteuse avec fourreau tissé |
| Coefficient d’utilisation annoncé | 7:1 |
| Référence technique de fabrication | EN 1492-2+A1 |
| Longueurs | Selon CMU et configuration |
| Fabrication spécifique | Longueurs sur mesure, jusqu’à 40 m selon étude |
| Protection complémentaire | Fourreau PVC ou PVC haute performance |
| Identification | Étiquette de traçabilité |
| Particularité 100 t | Double étiquette protégée sur les modèles documentés |
| Utilisation | Levage professionnel de charges lourdes |
Diamètre du brin selon la CMU
Le diamètre indicatif permet d’anticiper l’encombrement de l’élingue et de vérifier les dimensions nécessaires au niveau des accessoires d’accrochage.
| CMU | Diamètre indicatif |
|---|---|

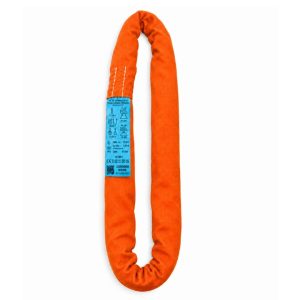

| 15 tonnes | 57 mm |

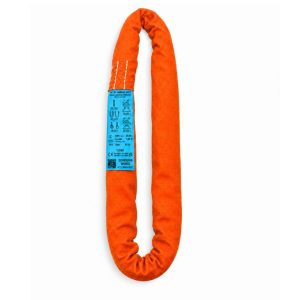

| 20 tonnes | 60 mm |

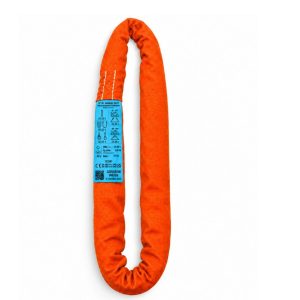

| 25 tonnes | 67 mm |

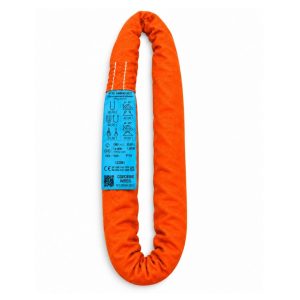

| 30 tonnes | 70 mm |

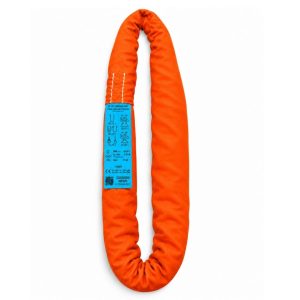

| 40 tonnes | 75 mm |
| 50 tonnes | 85 mm |
| 60 tonnes | 95 mm |
| 70 tonnes | 100 mm |
| 80 tonnes | 110 mm |
| 90 tonnes | 120 mm |
| 100 tonnes | 130 mm |
Ces valeurs sont indicatives et peuvent varier selon la fabrication. Pour les montages présentant des contraintes d’encombrement, les dimensions doivent être confirmées avant commande.
Construction textile et coefficient d’utilisation 7:1
L’âme porteuse est constituée de fibres textiles formant une boucle continue. Le fourreau extérieur protège cette âme contre certaines agressions mécaniques rencontrées pendant la manutention.
L’élingue conserve ainsi une souplesse utile pour épouser certaines géométries, tout en offrant une capacité de levage élevée.
Le coefficient d’utilisation 7:1 annoncé pour cette gamme correspond au rapport entre la force minimale de rupture et la CMU nominale, selon les conditions de référence applicables.
Il ne constitue pas une réserve de charge utilisable.
Une élingue ronde de CMU 30 tonnes ne peut donc pas être utilisée au-delà de sa capacité autorisée au motif qu’elle possède un coefficient d’utilisation de 7:1.
Modes d’élingage : comprendre les facteurs de charge
La capacité admissible d’une élingue ronde dépend de son mode de prise.
Une même élingue peut travailler en levage direct, en panier ou en étranglement, avec des capacités différentes selon la configuration retenue.
Les facteurs de mode servent à déterminer la capacité de référence correspondant aux conditions d’utilisation prévues.
Levage direct – Facteur 1
En levage direct vertical, la capacité nominale de l’élingue constitue la référence.
Une élingue de CMU 20 tonnes possède une capacité nominale de 20 tonnes dans cette configuration, sous réserve du respect des conditions d’utilisation.
Levage en panier vertical – Facteur 2
En levage en panier avec deux parties porteuses verticales et parallèles, le facteur de mode est de 2.
L’utilisation de ce facteur suppose une répartition correcte des efforts, une géométrie adaptée et des surfaces d’appui compatibles avec l’élingue.
Levage en panier incliné – Facteurs 1,4 et 1
Lorsque les deux parties porteuses de l’élingue sont inclinées, la capacité de référence dépend de l’angle formé avec la verticale.
Les facteurs de mode sont :
- β de 0° à 45° : facteur 1,4
- β de 45° à 60° : facteur 1
Ces facteurs sont des valeurs de référence correspondant à des plages angulaires définies. Ils ne doivent pas être remplacés par un coefficient calculé librement pour augmenter la charge admissible.
Levage en étranglement – Facteur 0,8
En étranglement, également appelé prise en nœud coulant, l’élingue entoure la charge et se resserre lors de la mise en tension.
Le facteur de mode de référence est de 0,8 dans les conditions prévues.
Cette configuration impose une attention particulière au serrage, aux rayons de courbure, au risque de glissement et aux contacts susceptibles d’endommager le textile.
Tableau des capacités selon les facteurs de mode
Le tableau suivant présente les capacités calculées à partir des facteurs de mode de référence et des CMU nominales de 15 à 100 tonnes.
| CMU directe | Panier vertical ×2 | Panier β 0–45° ×1,4 | Étranglement ×0,8 | Panier β 45–60° ×1 |
|---|---|---|---|---|
| 15 t | 30 t | 21 t | 12 t | 15 t |
| 20 t | 40 t | 28 t | 16 t | 20 t |
| 25 t | 50 t | 35 t | 20 t | 25 t |
| 30 t | 60 t | 42 t | 24 t | 30 t |
| 40 t | 80 t | 56 t | 32 t | 40 t |
| 50 t | 100 t | 70 t | 40 t | 50 t |
| 60 t | 120 t | 84 t | 48 t | 60 t |
| 70 t | 140 t | 98 t | 56 t | 70 t |
| 80 t | 160 t | 112 t | 64 t | 80 t |
| 90 t | 180 t | 126 t | 72 t | 90 t |
| 100 t | 200 t | 140 t | 80 t | 100 t |
Les valeurs présentées résultent de l’application des facteurs de mode. Leur utilisation comme capacités autorisées doit être confirmée par la documentation technique des modèles concernés, notamment pour les très fortes capacités.
Comprendre les angles α et β
Pour les configurations d’élingage présentant deux parties porteuses inclinées, il faut distinguer :
Angle α (alpha) : angle d’ouverture mesuré entre les deux parties porteuses.
Angle β (bêta) : angle formé entre une partie porteuse et la ligne verticale de référence passant par le point de suspension supérieur.
Dans une configuration symétrique :
α = 2 × β
Ainsi :
- β = 30° correspond à α = 60°.
- β = 45° correspond à α = 90°.
- β = 60° correspond à α = 120°.
Plus l’angle β augmente, plus la tension dans les parties porteuses augmente pour une même charge.
Cette relation géométrique ne dispense pas de vérifier les capacités admissibles du montage et la répartition réelle des efforts.
Dans une opération utilisant plusieurs élingues, le centre de gravité, les longueurs effectives et la position des points de prise peuvent provoquer un déséquilibre. Une répartition égale de la charge ne doit donc pas être supposée sans vérification.
Protections pour élingues rondes de forte capacité
Lors du levage de pièces industrielles lourdes, les sollicitations exercées sur les zones de contact peuvent être importantes.
Les arêtes métalliques, les surfaces abrasives, les rayons d’appui insuffisants et les déplacements du textile pendant la mise en tension constituent des points de vigilance prioritaires.
Fourreaux PVC et PVC haute performance
Des fourreaux de protection complémentaires en PVC ou en PVC haute performance sont proposés selon les configurations.
Ils sont destinés à limiter certaines sollicitations d’abrasion et d’usure sur les zones de contact.
Le choix de la protection doit tenir compte :
- De la nature du matériau manutentionné.
- De la rugosité de la surface.
- De la pression exercée au niveau des appuis.
- Des risques de frottement pendant le levage.
- De la longueur de la zone de contact.
- De la présence éventuelle d’arêtes agressives.
Un fourreau résistant à l’abrasion ne constitue pas automatiquement une protection adaptée contre une arête vive.
Lorsque le risque de coupure existe, une protection spécifiquement appropriée doit être définie. Si la protection ne permet pas de maîtriser le risque, la configuration de levage doit être modifiée.
Protéger les zones de contact
La protection doit couvrir l’ensemble de la zone exposée et rester correctement positionnée pendant la manœuvre.
Une gaine qui se déplace lors de la mise en tension peut laisser le textile directement au contact d’une arête.
Il convient également de vérifier que les accessoires de levage ne provoquent ni pincement, ni écrasement anormal, ni concentration excessive des efforts sur une surface trop réduite.
Les avantages des élingues rondes pour le levage industriel lourd
Une construction souple pour les pièces volumineuses
Le textile peut s’adapter à certaines formes complexes et faciliter la mise en place autour de grandes pièces industrielles.
Cette souplesse constitue un avantage par rapport à des accessoires rigides dans les configurations qui s’y prêtent.
Un contact moins agressif avec les surfaces
Sur des pièces peintes, usinées ou présentant une finition sensible, l’emploi d’une élingue textile peut limiter certains risques de marquage par rapport au contact direct avec un accessoire métallique.
Cet avantage reste conditionné à la géométrie d’appui, à la propreté du textile et à la pression exercée.
Un choix de capacités jusqu’à 100 tonnes
Les onze capacités de la gamme permettent de sélectionner une élingue selon les efforts attendus et les contraintes du dispositif de levage.
Le choix d’une CMU supérieure ne remplace toutefois pas la vérification des angles, des points de prise et des accessoires associés.
Des longueurs adaptées aux configurations spécifiques
La possibilité de fabrication sur mesure permet de répondre aux contraintes dimensionnelles des grandes installations industrielles.
Elle est particulièrement utile lorsque les points de prise sont éloignés, que la hauteur disponible est limitée ou que la configuration nécessite une longueur précise.
Domaines d’utilisation des élingues rondes de 15 à 100 tonnes
Industrie et maintenance lourde
Levage de machines industrielles, bâtis mécaniques, équipements de production, ensembles de transmission et composants volumineux lors d’opérations d’installation, de remplacement ou de maintenance.
Construction métallique et chaudronnerie
Manutention de structures mécanosoudées, grandes viroles, éléments de charpente métallique, ensembles chaudronnés et pièces présentant des dimensions importantes.
Les risques liés aux arêtes, aux soudures et aux surfaces agressives doivent être évalués avant la mise en place des élingues.
Énergie et équipements industriels
Levage de composants lourds, ensembles mécaniques et équipements techniques nécessitant une capacité importante et une géométrie de prise maîtrisée.
Manutention exceptionnelle
Chargement, déchargement, transfert et positionnement de pièces industrielles lourdes, lorsque les caractéristiques de la charge et les conditions de manutention autorisent une solution textile.
Pour les opérations complexes, la préparation du levage doit intégrer la masse, le centre de gravité, les points de prise, les angles et les mouvements prévisibles pendant la manœuvre.
Référence EN 1492-2+A1, identification et sécurité
La norme européenne EN 1492-2+A1 constitue la référence technique de fabrication annoncée pour cette gamme d’élingues rondes textiles.
Elle définit des exigences relatives à la construction, aux caractéristiques mécaniques, aux méthodes d’essai et aux informations d’identification des élingues relevant de son champ d’application.
Les capacités et conditions d’utilisation doivent correspondre à la documentation technique du modèle concerné.
Identification et traçabilité
Chaque élingue doit pouvoir être identifiée à partir de son marquage.
L’utilisateur doit notamment pouvoir retrouver la CMU, les informations nécessaires à sa traçabilité et les instructions applicables à son utilisation.
Pour les élingues de 100 tonnes documentées dans cette gamme, une double étiquette est prévue, dont une protégée dans une gaine thermorétractable.
L’étiquette d’identification doit rester lisible. Une élingue dont la CMU ou l’identité ne peut plus être établie ne doit pas être utilisée.
Contrôles avant chaque utilisation
Avant de mettre une élingue ronde de forte capacité sous charge, vérifier :
- L’identification : étiquette présente, lisible et correspondant à l’équipement utilisé.
- La CMU : capacité adaptée aux efforts calculés et au mode d’élingage retenu.
- L’état du fourreau : absence de coupures, trous, brûlures, usure importante ou déformations anormales.
- L’intégrité de l’âme porteuse : absence d’indices de détérioration des fibres internes.
- Les points d’appui : surfaces compatibles, sans arêtes non protégées ni rayons défavorables.
- Les accessoires de liaison : CMU, dimensions, positionnement et direction des efforts compatibles.
- Les conditions d’environnement : absence d’exposition incompatible à la chaleur ou à des substances chimiques.
- La configuration de levage : équilibre de la charge, angles, centre de gravité et absence de risque de glissement.
Une élingue présentant une dégradation susceptible d’affecter sa résistance doit être retirée du service et évaluée selon les critères applicables.
Les principales erreurs à éviter
Choisir la CMU uniquement sur la masse totale à lever.
Les efforts appliqués à chaque élingue peuvent être supérieurs à la fraction théorique de charge attendue en raison des angles ou d’une mauvaise répartition.
Confondre coefficient d’utilisation et facteur de mode.
Le coefficient 7:1 concerne la conception de l’élingue. Les facteurs de mode servent à déterminer les capacités de référence selon la configuration d’élingage. Ils répondent à deux fonctions différentes.
Utiliser le textile directement sur une arête vive.
Une forte CMU ne protège pas les fibres contre une coupure locale.
Employer un crochet ou une manille trop étroit.
Le diamètre important de certaines élingues nécessite des surfaces de contact compatibles avec la section textile.
Utiliser systématiquement le facteur 2 en panier.
Ce facteur correspond à une configuration précise. L’inclinaison des parties porteuses modifie la capacité admissible.
Remettre en service une élingue dont le fourreau est endommagé.
Une détérioration de l’enveloppe peut révéler ou masquer une atteinte des fibres porteuses. L’équipement doit être écarté en cas de doute sur son intégrité.
Questions fréquentes sur les élingues rondes grande capacité
Comment déterminer la CMU d’une élingue ronde pour une charge de 40 tonnes ?
Il faut connaître le nombre d’élingues utilisées, le mode d’élingage, l’inclinaison des parties porteuses et la répartition réelle des efforts.
Une charge de 40 tonnes ne nécessite pas automatiquement une seule élingue de CMU 40 tonnes. Le dimensionnement dépend de l’ensemble de la configuration et des capacités autorisées de chaque composant.
Peut-on utiliser une élingue ronde de 50 ou 100 tonnes en étranglement ?
Ce mode de prise est envisageable lorsque le fabricant l’autorise pour le modèle concerné et précise les capacités correspondantes.
Il faut également vérifier la géométrie de la charge, les rayons de courbure, les risques de glissement et l’absence de contact agressif pour le textile.
Peut-on commander une élingue ronde grande capacité sur mesure ?
Oui, des longueurs spécifiques peuvent être étudiées en fonction de la CMU et des contraintes de manutention.
Pour définir la solution adaptée, il est utile de préciser la masse et les dimensions de la charge, ses points de prise, la longueur souhaitée, le mode d’élingage et les besoins éventuels de protection.
Compléter votre dispositif de levage
La sélection d’une élingue ronde forte capacité doit rester cohérente avec les accessoires et les conditions de prise de la charge.
Découvrir les élingues rondes textiles
Retrouvez les élingues rondes destinées aux opérations de levage textile et comparez les capacités et configurations disponibles.
Choisir les anneaux de levage et manilles
Sélectionnez les accessoires de liaison en fonction de leur CMU, de leur géométrie et de leur compatibilité avec les sections textiles importantes.
Consulter les solutions de manutention et levage
Comparez les élingues textiles, les solutions de levage acier et les protections contre les angles vifs lorsque les contraintes de l’opération nécessitent une autre configuration.
Découvrir les accessoires de manutention
Complétez l’installation avec des accessoires adaptés aux points de prise et aux efforts à transmettre.
Élingues rondes de 15 à 100 tonnes : sélectionner la bonne configuration
Pour le levage industriel lourd, une élingue ronde doit être choisie en tenant compte de sa CMU, de sa longueur utile, de son mode de prise et de la compatibilité des surfaces d’appui.
Sélectionnez la capacité et la longueur correspondant à votre besoin.
Pour une manutention exceptionnelle, une fabrication sur mesure ou une configuration particulière, Corderie Weiss vous accompagne dans le choix d’une élingue ronde adaptée aux contraintes techniques de votre opération.
