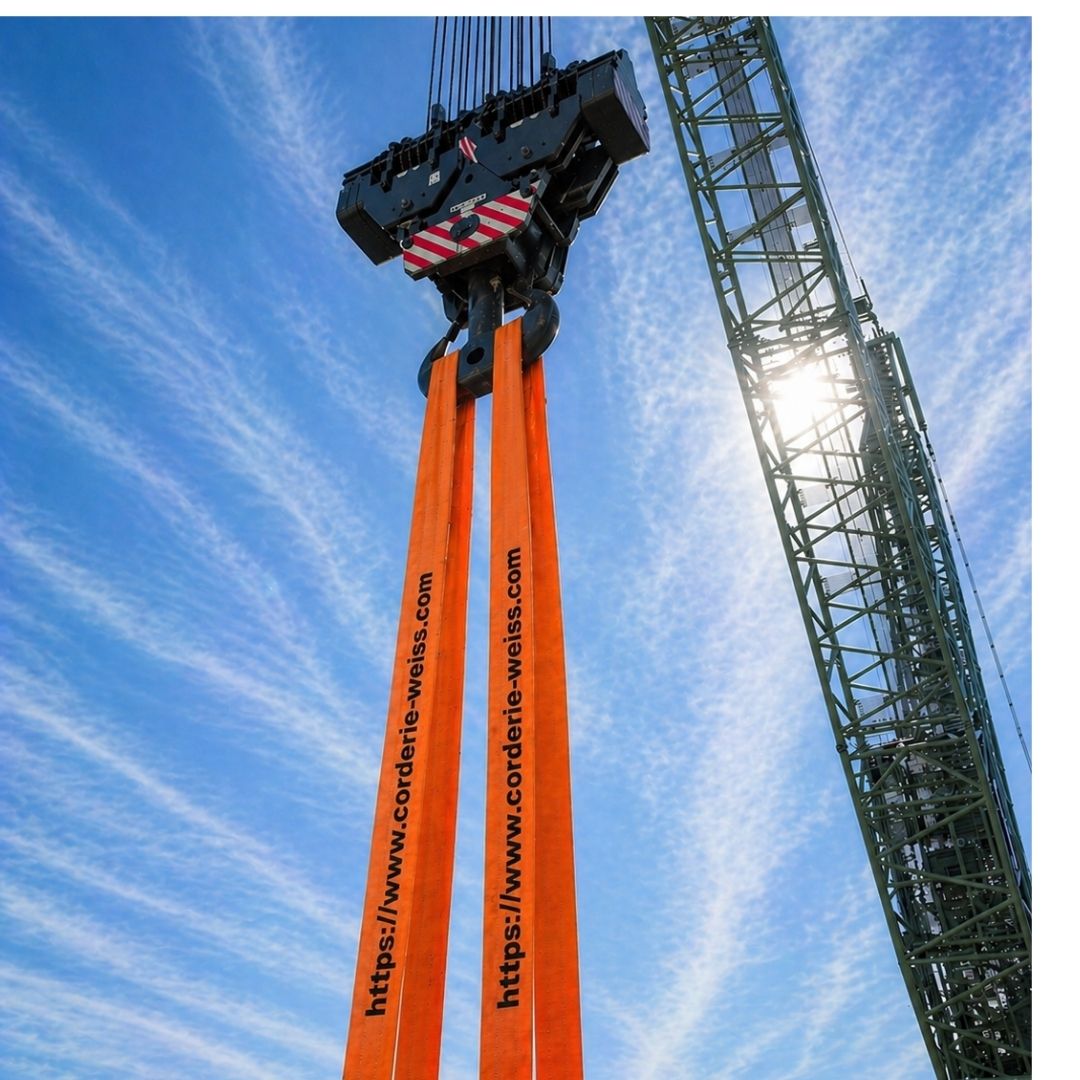

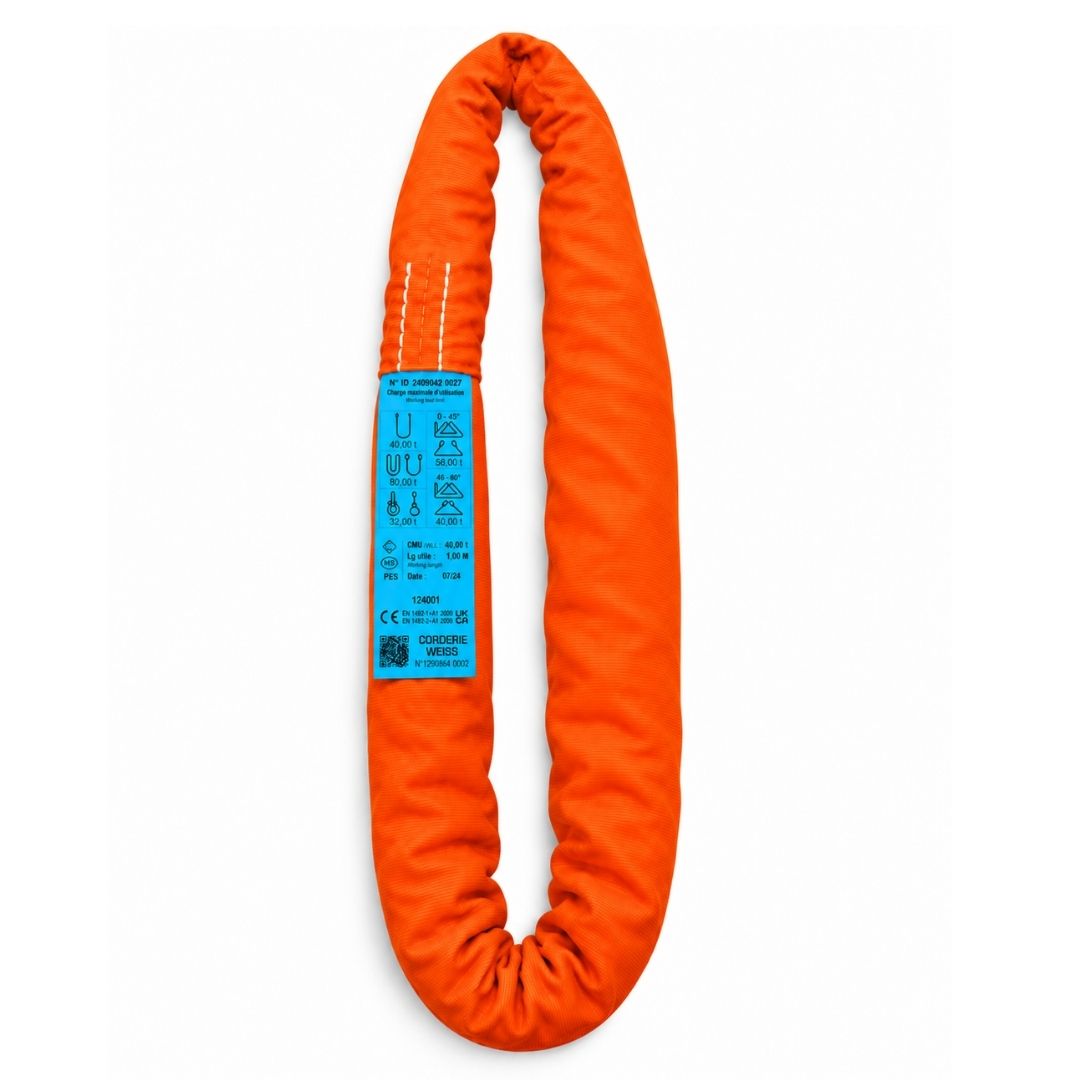

Élingue ronde grande capacité – CMU 40 tonnes

L'élingue ronde CMU 40 tonnes est conçue pour les opérations de levage industriel lourd nécessitant une capacité élevée, une prise textile souple et une configuration adaptée aux contraintes de manutention. Elle convient notamment au levage de machines industrielles, de structures métalliques, d'ensembles mécanosoudés et de pièces volumineuses.

Sa construction textile sans fin associe une âme porteuse à un fourreau tissé de protection. Corderie Weiss propose cette élingue ronde forte capacité en différentes longueurs, avec des possibilités de fabrication sur mesure et de protections complémentaires adaptées aux zones d'appui.

Choisir votre élingue ronde 40 tonnes

Avec une CMU nominale de 40 000 kg en levage direct, cette élingue permet d'étudier des manutentions de forte capacité, sous réserve de respecter les efforts réellement appliqués et les conditions d'utilisation autorisées.

Pour définir la configuration adaptée, cinq paramètres doivent être examinés :

• La masse et le centre de gravité : la répartition des efforts entre les différents points de prise doit être déterminée avant le levage.
• Le mode d'élingage : levage direct, panier ou étranglement, avec application des facteurs de mode autorisés.
• Les angles de travail : l'inclinaison des parties porteuses modifie leur tension et la capacité de la configuration.
• La longueur utile : elle doit permettre de respecter la géométrie prévue tout en conservant une hauteur suffisante sous crochet.
• Les surfaces de contact : les rayons d'appui, les risques d'abrasion, de coupure et de pincement doivent être maîtrisés.

Quelle longueur utile choisir ?

La longueur utile d'une élingue ronde sans fin correspond à sa longueur mesurée à plat, entre les deux extrémités repliées. Elle ne doit pas être confondue avec son périmètre total.

Pour le levage de pièces volumineuses, la longueur doit être définie en fonction de l'écartement des points de prise, du mode d'accrochage, de la hauteur disponible sous crochet et des angles de travail.

Une longueur insuffisante peut provoquer une inclinaison excessive des parties porteuses et augmenter les efforts. Une longueur trop importante peut compliquer la mise en tension et réduire la hauteur de levage disponible.

Différentes longueurs peuvent être étudiées selon les besoins. Une fabrication sur mesure est possible pour les configurations industrielles particulières.

Diamètre du brin et compatibilité des accessoires

Le diamètre indicatif du brin est de 75 mm. Cet encombrement doit être pris en compte pour sélectionner les crochets, manilles et autres accessoires de liaison.

Une manille présentant une CMU suffisante n'est pas nécessairement adaptée à la section de l'élingue. Sa largeur de passage, le rayon d'appui, la position du textile et la direction des efforts doivent être compatibles avec le montage.

Sur une élingue de 40 tonnes, il faut notamment éviter les appuis trop étroits, les pincements du fourreau et les concentrations d'efforts sur une surface réduite.

Caractéristiques techniques de l'élingue ronde 40 tonnes

Le coefficient d'utilisation 7:1 correspond au rapport entre la force minimale de rupture et la CMU nominale, selon les conditions de référence applicables. Il ne constitue pas une réserve de charge disponible et ne permet jamais de dépasser la capacité autorisée.

CMU 40 tonnes : capacités selon le mode d'élingage

La capacité de référence d'une élingue ronde varie selon le mode de prise et l'inclinaison de ses parties porteuses. Les facteurs de mode permettent de déterminer les valeurs correspondant aux principales configurations d'utilisation.

Lecture des angles : l'angle β est mesuré entre une partie porteuse et la verticale passant par le point de suspension supérieur. Dans une configuration symétrique, l'angle d'ouverture α entre les deux parties porteuses est égal à 2 × β.

Plus l'angle β augmente, plus la tension dans les parties porteuses augmente pour une même charge.

Les capacités indiquées résultent des facteurs de mode de référence. Leur utilisation suppose une configuration autorisée, une répartition correcte des efforts, des surfaces d'appui adaptées et le respect des instructions du fabricant.

Important : le facteur 2 ne doit jamais être appliqué automatiquement à un levage en panier incliné ou à une configuration dont les deux parties porteuses ne travaillent pas correctement.

Applications de l'élingue ronde 40 tonnes

Cette élingue ronde haute capacité répond aux besoins de manutention lourde dans les environnements industriels où la géométrie de la charge permet l'utilisation d'une solution textile.

• Maintenance industrielle lourde : levage de machines, bâtis mécaniques et ensembles de production lors d'opérations de démontage, de remplacement ou d'installation.
• Construction métallique : manutention de structures mécanosoudées, éléments de charpente et composants métalliques de grandes dimensions.
• Chaudronnerie industrielle : levage de cuves, viroles, ensembles cylindriques et pièces volumineuses lorsque leurs surfaces permettent une prise adaptée.
• Équipements énergétiques : manutention de composants industriels lourds et positionnement d'ensembles mécaniques.

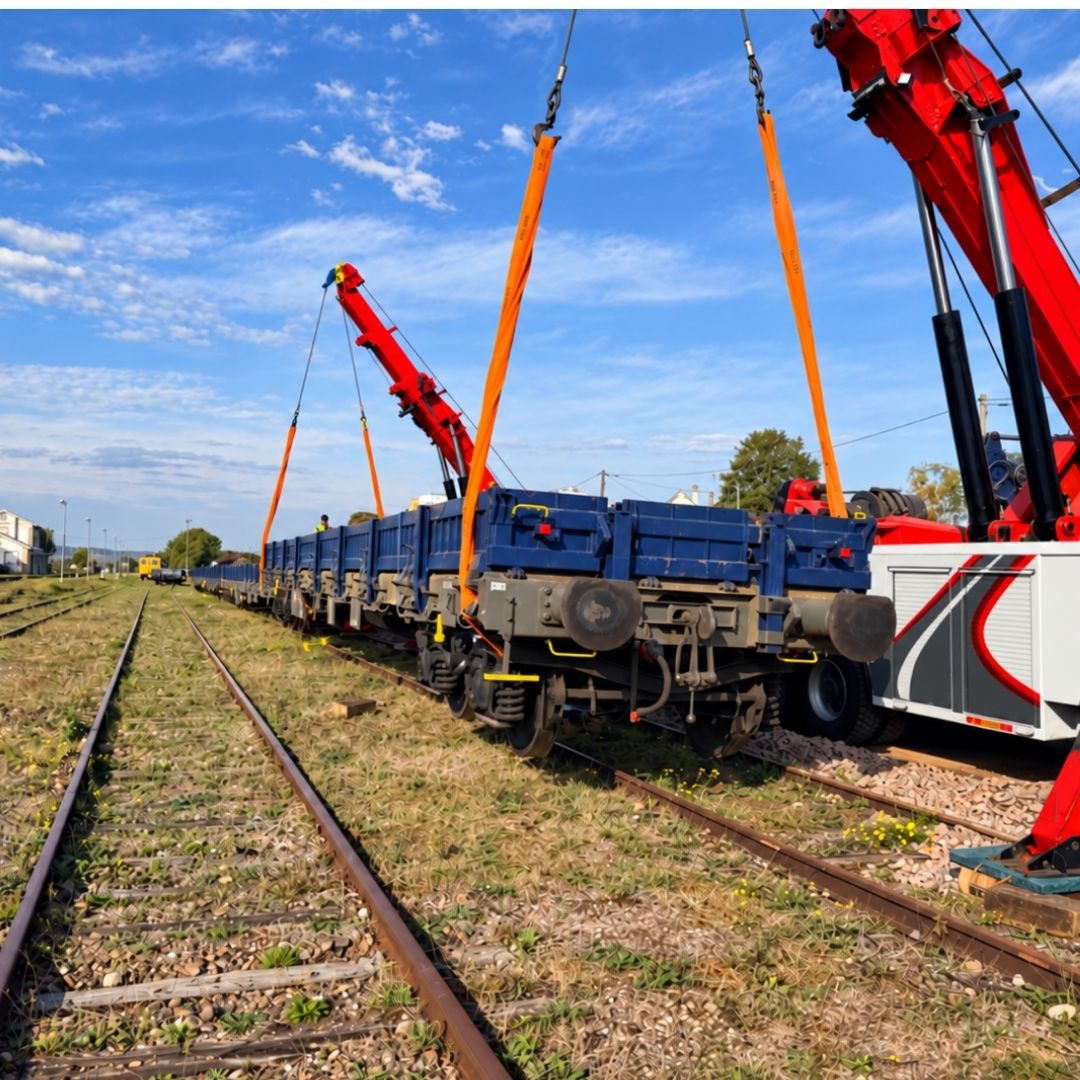

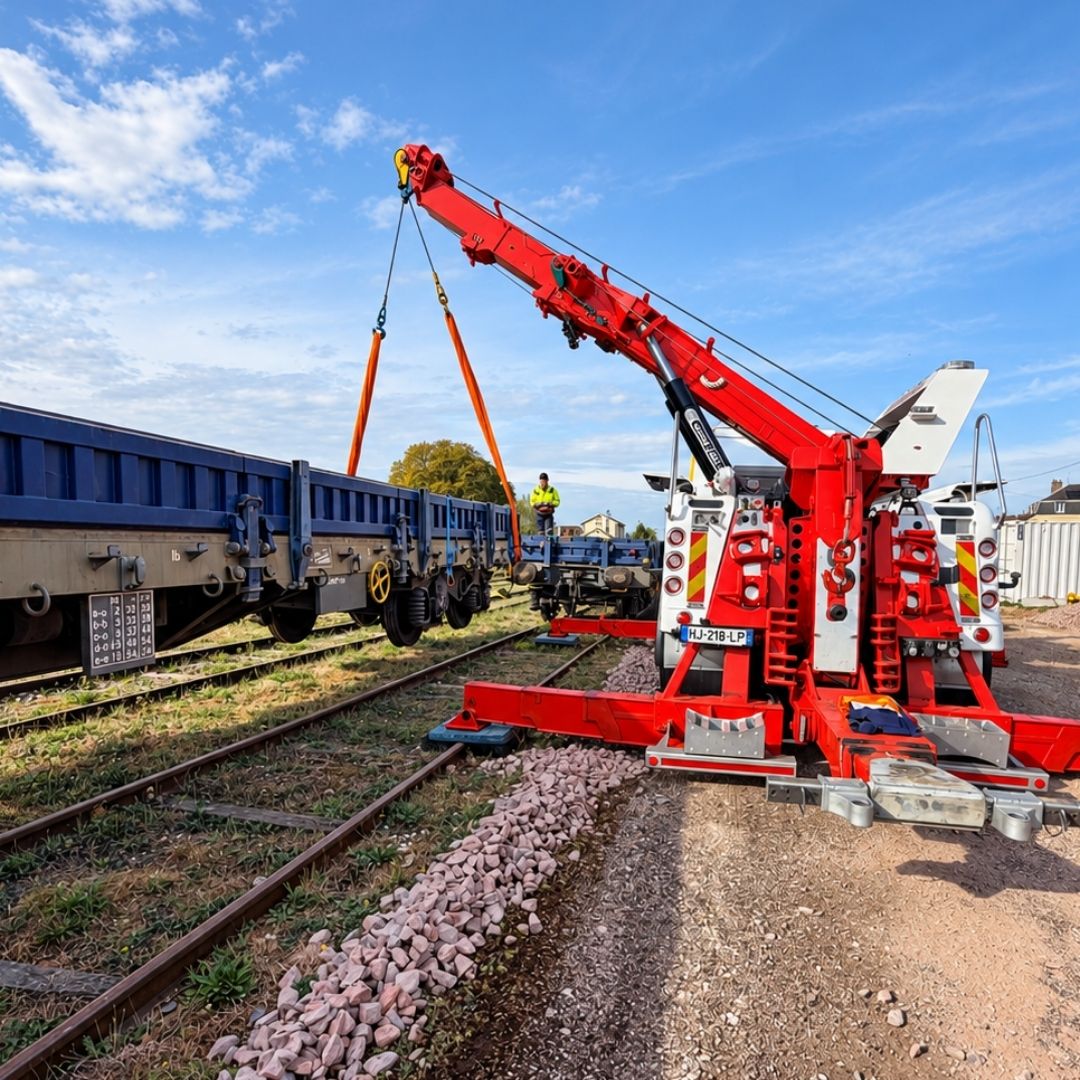

• Manutention exceptionnelle : opérations nécessitant une capacité importante, une maîtrise des points de prise et une préparation spécifique du levage.

Avantages et protections de l'élingue ronde 40 tonnes

La construction textile sans fin présente plusieurs avantages pour les opérations de levage industriel lourd :

• Souplesse : facilite la mise en place autour de certaines pièces présentant des géométries complexes.
• Contact textile : peut limiter les risques de marquage direct par rapport à certains accessoires métalliques.
• Forte capacité : CMU nominale de 40 tonnes pour les manutentions correctement dimensionnées.
• Adaptabilité : choix de longueurs et possibilité d'étudier des protections complémentaires.

Fourreau PVC et protection des zones d'appui

Pour les manutentions exposées à l'abrasion, aux frottements ou à des pressions de contact importantes, une protection complémentaire en PVC ou PVC haute performance peut être étudiée.

Le choix dépend de la nature de la surface, des efforts locaux, des rayons d'appui et des risques de déplacement du textile pendant la mise en tension.

Une protection anti-abrasion ne constitue pas automatiquement une protection suffisante contre une arête vive. En présence d'un risque de coupure, une protection spécifiquement adaptée doit être sélectionnée ou la configuration de levage modifiée.

Sur les charges importantes, une attention particulière doit être portée à la stabilité des protections, notamment lorsque l'élingue risque de se déplacer au cours de la manœuvre.

Norme EN 1492-2+A1 et sécurité d'utilisation

La norme européenne EN 1492-2+A1 constitue la référence technique applicable à cette élingue ronde textile.

Avant chaque opération de levage, vérifier notamment :

• La présence et la lisibilité de l'étiquette d'identification.
• La compatibilité de la CMU avec les efforts calculés et le mode de prise.
• L'absence de coupures, perforations, brûlures ou abrasion importante du fourreau.
• L'absence d'indice de détérioration de l'âme textile porteuse.
• La compatibilité des crochets, manilles et accessoires avec le diamètre de l'élingue.
• Les angles de travail, la position du centre de gravité et la répartition des efforts.
• La géométrie des zones d'appui et la présence de protections appropriées.
• Le respect des conditions thermiques et chimiques autorisées.

Une élingue présentant une détérioration susceptible d'affecter sa résistance, ou dont l'identification est illisible, doit être retirée du service jusqu'à évaluation selon les critères applicables.

Ne jamais dépasser la CMU autorisée ni utiliser une élingue ronde directement sur une arête vive sans protection spécifiquement adaptée.

Questions fréquentes

Une élingue ronde 40 tonnes peut-elle lever 80 tonnes en panier ?

Le facteur 2 correspond à une configuration de levage en panier vertical, dans les conditions prévues. La capacité calculée de 80 tonnes ne peut être retenue que si ce mode est autorisé et si la répartition des efforts, la géométrie des appuis et la stabilité de la charge sont compatibles.

Comment choisir une manille pour une élingue ronde de 40 tonnes ?

Il faut vérifier la CMU de la manille dans les conditions réelles d'utilisation, mais également la largeur de passage, la géométrie de l'axe ou du corps et les rayons de contact avec le textile. Le diamètre indicatif de 75 mm doit être pris en compte pour éviter les pincements et les appuis inadaptés.

Peut-on commander une élingue ronde 40 tonnes sur mesure ?

Oui. Des longueurs spécifiques et des protections complémentaires peuvent être étudiées selon la masse de la charge, ses dimensions, les points de prise, la hauteur disponible et le mode d'élingage envisagé.

Compléter votre équipement de levage

Pour une opération de levage lourd, l'élingue doit être compatible avec l'ensemble des accessoires utilisés : points de prise, manilles, protections et appareil de levage. Retrouvez les familles complémentaires correspondant aux principales contraintes de manutention.

Comparer les solutions de levage textile

Consultez notre gamme de levage textile professionnel pour comparer les élingues rondes et les sangles plates selon les conditions d'utilisation.

Retrouvez également notre famille d'élingues rondes de levage pour découvrir les différentes constructions textiles proposées.

Choisir les accessoires de liaison

Pour relier l'élingue à la charge ou à l'appareil de levage, consultez les anneaux de levage et manilles. Leur sélection doit tenir compte de la CMU, des directions d'effort et de la compatibilité dimensionnelle avec le textile.

Découvrez également nos accessoires de manutention et de levage pour compléter les configurations nécessitant des liaisons mécaniques ou des dispositifs de prise spécifiques.

Protéger les élingues aux points de contact

Lorsque la charge présente des arêtes ou des surfaces abrasives, consultez les protections contre les angles vifs afin d'identifier une solution adaptée aux risques de contact.

Comparer les autres solutions de manutention lourde

Pour les environnements ou configurations ne permettant pas l'emploi d'une élingue textile, explorez notre gamme de matériel de manutention et de levage professionnel, comprenant notamment les solutions de levage acier et les équipements complémentaires.

Commander votre élingue ronde CMU 40 tonnes

Sélectionnez la longueur correspondant à votre configuration de levage. Pour une fabrication sur mesure, une protection complémentaire ou une manutention présentant des contraintes particulières, Corderie Weiss vous accompagne dans le choix d'une élingue ronde adaptée à vos besoins techniques.
