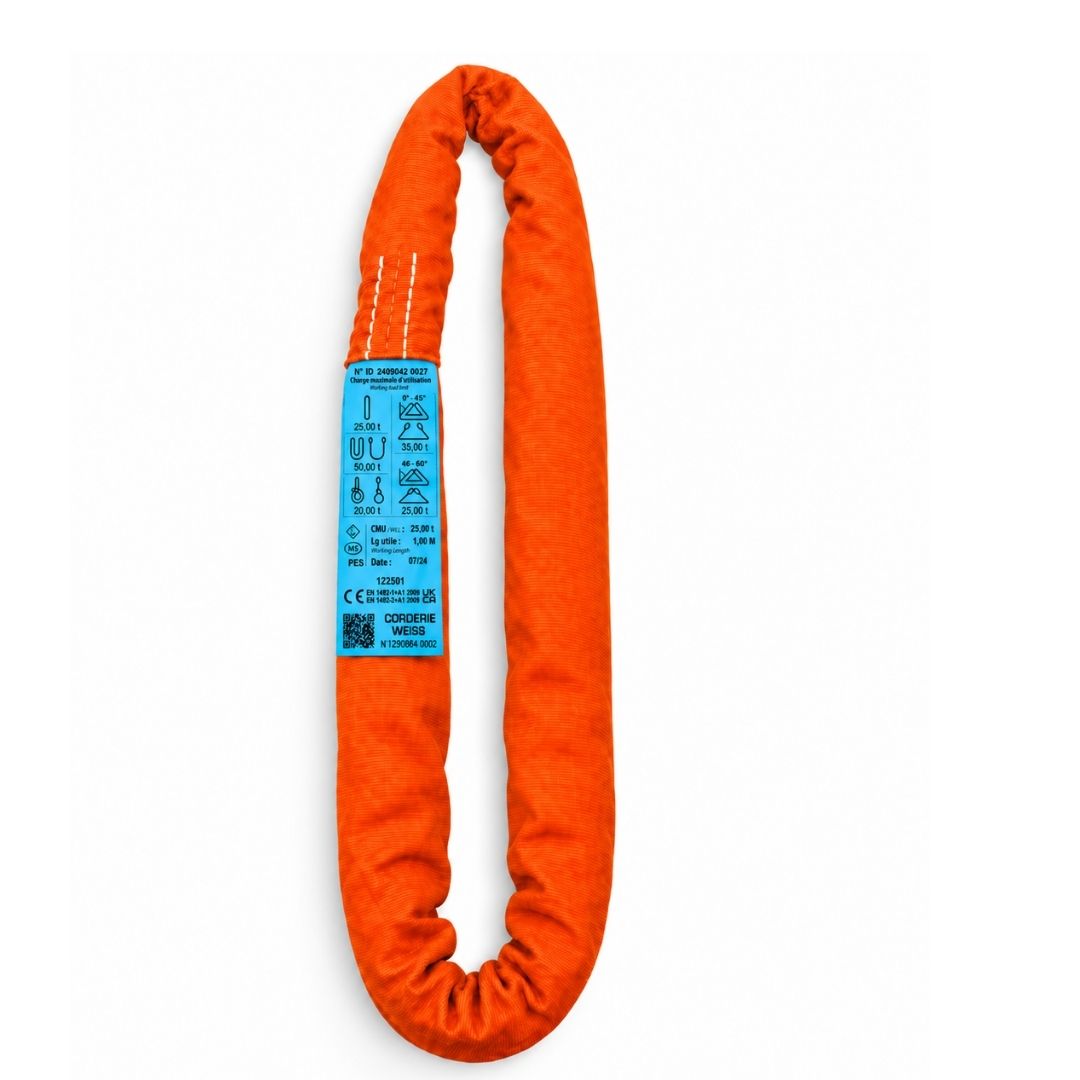

Élingue ronde grande capacité – CMU 25 tonnes

L'élingue ronde CMU 25 tonnes est destinée aux opérations de levage industriel lourd nécessitant une forte capacité de charge et une prise textile souple. Elle convient notamment à la manutention de machines industrielles, de structures métalliques, de pièces chaudronnées et d'ensembles mécaniques volumineux.

Sa construction textile sans fin associe une âme porteuse à un fourreau tissé de protection. Corderie Weiss propose cette élingue ronde haute capacité en différentes longueurs, avec des possibilités de fabrication sur mesure et de protections complémentaires adaptées aux contraintes de manutention.

Choisir votre élingue ronde 25 tonnes

Avec une CMU nominale de 25 000 kg en levage direct, cette élingue répond aux besoins de manutention lourde lorsque les efforts appliqués restent compatibles avec sa capacité et son mode d'utilisation.

Le dimensionnement doit prendre en compte :

• La masse et le centre de gravité : pour déterminer les efforts réellement supportés par les élingues.
• Le mode d'élingage : levage direct, panier ou étranglement, avec les facteurs de mode correspondants.
• Les angles de travail : une inclinaison importante augmente la tension dans les parties porteuses.
• La longueur utile : adaptée aux points de prise et à la hauteur disponible sous crochet.
• Les zones de contact : identification des arêtes, rayons d'appui et risques d'abrasion ou de pincement.

Quelle longueur utile choisir ?

La longueur utile d'une élingue ronde sans fin correspond à sa longueur mesurée à plat, entre les deux extrémités repliées. Elle ne doit pas être confondue avec le périmètre total de l'élingue.

Une longueur insuffisante peut entraîner des angles défavorables et augmenter les efforts de traction. Une longueur excessive peut réduire la hauteur disponible et compliquer le positionnement de la charge.

Différentes longueurs sont proposées selon les configurations. Une fabrication sur mesure peut également être étudiée pour les manutentions particulières.

Diamètre et compatibilité avec les accessoires

Le diamètre indicatif du brin est de 67 mm. Cette dimension doit être prise en compte pour sélectionner les crochets, manilles et autres accessoires de connexion.

La CMU d'un accessoire ne suffit pas à garantir sa compatibilité : sa largeur d'appui, son rayon de courbure et les conditions de contact avec le textile doivent également être vérifiés.

Caractéristiques techniques de l'élingue ronde 25 tonnes

Le coefficient d'utilisation 7:1 correspond au rapport entre la force minimale de rupture et la CMU nominale, selon les conditions de référence applicables. Il ne constitue jamais une réserve de charge permettant de dépasser la capacité autorisée.

CMU 25 tonnes : capacités selon le mode d'élingage

La capacité admissible varie selon la configuration de prise. Les facteurs de mode permettent de calculer les capacités de référence en levage direct, en panier et en étranglement.

Lecture des angles : l'angle β correspond à l'inclinaison d'une partie porteuse par rapport à la verticale passant par le point de suspension supérieur. Dans une configuration symétrique, l'angle d'ouverture α entre les deux parties porteuses est égal à 2 × β.

Les valeurs indiquées résultent des facteurs de mode de référence. Leur application suppose une configuration autorisée, une bonne répartition des efforts et des points d'appui adaptés. Les instructions du fabricant doivent toujours être respectées.

Applications de l'élingue ronde 25 tonnes

Cette élingue ronde forte capacité est particulièrement adaptée à l'étude de manutentions lourdes dans les secteurs suivants :

• Industrie et maintenance : déplacement de machines, bâtis mécaniques et équipements de production.
• Construction métallique : levage de structures mécanosoudées et d'éléments de grandes dimensions.
• Chaudronnerie lourde : manutention de viroles, cuves et ensembles métalliques lorsque les conditions de prise sont compatibles.
• Installation industrielle : transfert et positionnement d'équipements lourds lors des opérations de montage.
• Manutention exceptionnelle : levage de pièces volumineuses nécessitant une capacité élevée et une géométrie de prise maîtrisée.

Avantages et protections de l'élingue ronde 25 tonnes

La construction textile sans fin offre plusieurs avantages pour les opérations de levage lourd :

• Souplesse : facilite la mise en place autour de certaines géométries complexes.
• Préservation des surfaces : contact textile moins agressif que celui de certains accessoires métalliques.
• Capacité élevée : CMU nominale de 25 tonnes adaptée aux opérations correctement dimensionnées.
• Adaptabilité : différentes longueurs et possibilités de protections complémentaires.

Fourreau PVC et protection des zones d'appui

Pour les manutentions exposées aux frottements ou à l'abrasion, un fourreau complémentaire en PVC ou PVC haute performance peut être étudié.

Le choix de la protection dépend de la surface de contact, de la pression locale, des risques de déplacement de l'élingue et de la présence éventuelle d'arêtes agressives.

Une protection anti-abrasion ne constitue pas automatiquement une protection contre les arêtes vives. Lorsqu'un risque de coupure existe, une protection spécifiquement adaptée doit être utilisée ou la configuration de levage modifiée.

Norme EN 1492-2+A1 et sécurité d'utilisation

La norme européenne EN 1492-2+A1 constitue la référence technique de fabrication de cette élingue ronde textile.

Avant chaque levage, vérifier notamment :

• La présence et la lisibilité de l'étiquette d'identification.
• La CMU et sa compatibilité avec le mode de prise retenu.
• L'absence de coupures, perforations, brûlures ou abrasion importante du fourreau.
• L'absence d'indice de détérioration de l'âme porteuse.
• La compatibilité des crochets, manilles et autres accessoires de liaison.
• La géométrie des points d'appui et les angles de travail.
• La présence de protections adaptées aux risques de frottement ou de coupure.
• Le respect des conditions thermiques et chimiques autorisées.

Une élingue endommagée, présentant une anomalie ou dont l'identification est illisible doit être retirée du service jusqu'à évaluation selon les critères applicables.

Ne jamais dépasser la CMU autorisée ni utiliser l'élingue directement sur une arête vive non protégée.

Questions fréquentes

Une élingue ronde 25 tonnes peut-elle lever 50 tonnes en panier ?

Le facteur 2 correspond à une configuration de levage en panier vertical correctement équilibrée. La capacité calculée de 50 tonnes ne peut être retenue que si ce mode est autorisé et si les surfaces d'appui, la répartition des efforts et les conditions de stabilité sont compatibles.

Quelle différence entre une élingue ronde 25 tonnes et une élingue chaîne ?

L'élingue ronde offre une prise textile souple, intéressante sur certaines charges sensibles au marquage. Une élingue chaîne peut être préférable lorsque les contraintes mécaniques ou les conditions d'environnement rendent l'utilisation du textile inadaptée. Le choix dépend de la géométrie de prise et des risques présents.

Peut-on commander une élingue ronde 25 tonnes sur mesure ?

Oui. Des longueurs spécifiques et des protections complémentaires peuvent être étudiées selon la CMU, la géométrie de la charge, les points de prise et le mode d'élingage envisagé.

Compléter votre équipement de levage

Une opération de levage lourd nécessite une configuration cohérente entre l'élingue, les accessoires de liaison, les points de prise et les protections. Retrouvez les équipements complémentaires adaptés à vos besoins :

Comparer les solutions de levage textile

Découvrez notre gamme de levage textile professionnel pour comparer les élingues rondes et les sangles plates selon les contraintes de manutention.

Consultez également notre famille d'élingues rondes de levage pour retrouver les différentes constructions disponibles.

Pour les manutentions de capacités inférieures, explorez les élingues rondes standards EN 1492-2.

Choisir les accessoires de liaison

Pour relier l'élingue à la charge ou à l'appareil de levage, consultez nos anneaux de levage et manilles. Vérifiez systématiquement leur CMU, leur géométrie et leur compatibilité dimensionnelle avec le textile.

Retrouvez également notre gamme d'accessoires de manutention et de levage pour compléter votre configuration.

Comparer les autres équipements de levage industriel

Lorsque les conditions de prise ou l'environnement de travail nécessitent une solution différente, découvrez notre gamme complète de matériel de manutention et levage, comprenant notamment les solutions textiles, chaîne et câble.

Commander votre élingue ronde CMU 25 tonnes

Sélectionnez la longueur adaptée à votre opération de levage. Pour une fabrication sur mesure, une protection complémentaire ou une configuration particulière, Corderie Weiss vous accompagne dans le choix d'une élingue ronde répondant à vos contraintes techniques.
