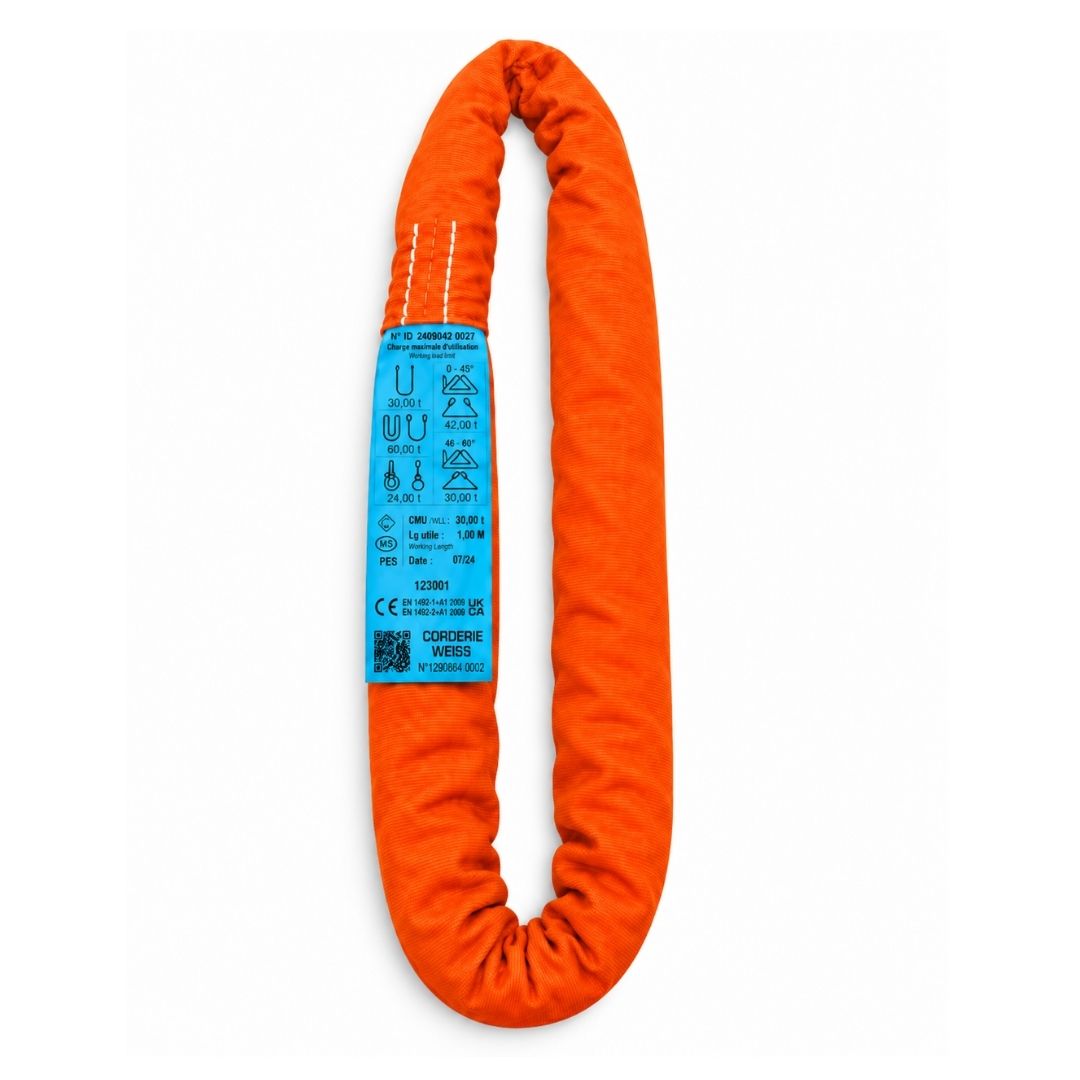

Élingue ronde grande capacité – CMU 30 tonnes

L'élingue ronde CMU 30 tonnes est destinée aux opérations de levage industriel lourd nécessitant une capacité de charge élevée et une prise textile souple. Elle répond notamment aux besoins de manutention de machines industrielles, de structures métalliques, d'ensembles chaudronnés et de pièces mécaniques volumineuses.

Sa construction textile sans fin associe une âme porteuse à un fourreau tissé de protection. Corderie Weiss propose cette élingue ronde forte capacité en différentes longueurs, avec des possibilités de fabrication sur mesure et de protections complémentaires adaptées aux contraintes de manutention.

Choisir votre élingue ronde 30 tonnes

Avec une CMU nominale de 30 000 kg en levage direct, cette élingue convient aux opérations dont les efforts restent compatibles avec sa capacité et son mode d'utilisation.

Pour déterminer la configuration adaptée, plusieurs paramètres doivent être pris en compte :

• La masse et le centre de gravité : ils déterminent la répartition réelle des efforts entre les différents points de prise.
• Le mode d'élingage : levage direct, panier ou étranglement, avec les facteurs de mode correspondants.
• Les angles de travail : l'inclinaison des parties porteuses modifie les efforts de traction.
• La longueur utile : elle doit être adaptée à l'écartement des points de prise et à la hauteur disponible sous crochet.
• Les zones de contact : les arêtes, rayons d'appui, frottements et risques de pincement doivent être évalués.

Quelle longueur utile choisir ?

La longueur utile d'une élingue ronde sans fin correspond à sa longueur mesurée à plat, entre les deux extrémités repliées. Elle ne doit pas être confondue avec le périmètre total de l'élingue.

Une longueur insuffisante peut entraîner des angles d'élingage défavorables et augmenter les efforts dans les parties porteuses. Une longueur excessive peut réduire la hauteur de levage disponible ou compliquer le positionnement de la charge.

Différentes longueurs peuvent être proposées selon les configurations. Une fabrication sur mesure peut également être étudiée pour les manutentions particulières.

Diamètre du brin et compatibilité des accessoires

Le diamètre indicatif du brin est de 70 mm. Cette dimension doit être prise en compte lors de la sélection des crochets, manilles et autres accessoires de connexion.

La compatibilité ne dépend pas uniquement de la CMU de l'accessoire. La largeur de passage, la forme de l'appui, le rayon de courbure et les risques d'écrasement ou de pincement du textile doivent également être vérifiés.

Pour les fortes capacités, une attention particulière doit être portée à l'encombrement de l'élingue dans les accessoires de liaison.

Caractéristiques techniques de l'élingue ronde 30 tonnes

Le coefficient d'utilisation 7:1 correspond au rapport entre la force minimale de rupture et la CMU nominale, selon les conditions de référence applicables. Il ne constitue jamais une réserve de charge permettant de dépasser la capacité autorisée.

CMU 30 tonnes : capacités selon le mode d'élingage

La capacité admissible dépend du mode de prise et de la géométrie du montage. Les facteurs de mode permettent de calculer les capacités de référence correspondant aux différentes configurations d'utilisation.

Lecture des angles : l'angle β est mesuré entre une partie porteuse et la verticale passant par le point de suspension supérieur. Dans une configuration symétrique, l'angle d'ouverture α entre les deux parties porteuses est égal à 2 × β.

Plus l'angle β augmente, plus les efforts exercés dans les parties porteuses augmentent pour une même charge.

Les capacités présentées résultent de l'application des facteurs de mode de référence. Leur utilisation suppose une configuration autorisée, une répartition correcte des efforts et des surfaces d'appui adaptées. Les indications du fabricant et les conditions réelles de levage doivent toujours être respectées.

Applications de l'élingue ronde 30 tonnes

Cette élingue ronde haute capacité est destinée aux professionnels confrontés à des opérations de manutention lourde dans différents secteurs industriels.

• Industrie et maintenance lourde : levage de machines, bâtis mécaniques, équipements de production et composants industriels volumineux.
• Construction métallique : manutention de grandes structures mécanosoudées, éléments de charpente et pièces métalliques lourdes.
• Chaudronnerie industrielle : déplacement de viroles, cuves et ensembles métalliques lorsque les points de prise et les surfaces de contact sont adaptés.
• Installation d'équipements : positionnement, transfert et montage de machines ou d'ensembles industriels.
• Manutention exceptionnelle : opérations nécessitant une capacité élevée, une géométrie de prise maîtrisée et une préparation spécifique du levage.

Avantages et protections de l'élingue ronde 30 tonnes

La construction textile sans fin présente plusieurs avantages pour le levage de charges lourdes :

• Souplesse : facilite la mise en place autour de certaines pièces présentant des formes complexes.
• Préservation des surfaces : contact textile pouvant limiter certains risques de marquage par rapport aux accessoires métalliques.
• Forte capacité : CMU nominale de 30 tonnes pour les manutentions correctement dimensionnées.
• Adaptabilité : différentes longueurs et possibilités de protections complémentaires selon les contraintes du levage.

Fourreau PVC et protection des points d'appui

Pour les opérations exposées aux frottements ou à l'abrasion, une protection complémentaire en PVC ou PVC haute performance peut être étudiée.

Le choix dépend de la nature de la charge, des pressions exercées sur les zones d'appui, des risques de déplacement du textile et de la présence éventuelle d'arêtes agressives.

Une protection contre l'abrasion ne constitue pas automatiquement une protection suffisante contre une arête vive. En présence d'un risque de coupure, une protection spécifiquement adaptée doit être sélectionnée ou la configuration de levage modifiée.

Norme EN 1492-2+A1 et sécurité d'utilisation

La norme européenne EN 1492-2+A1 constitue la référence technique de fabrication de cette élingue ronde textile.

Avant chaque opération de levage, il convient de vérifier :

• La présence et la lisibilité de l'étiquette d'identification.
• La compatibilité de la CMU avec les efforts calculés et le mode de prise retenu.
• L'absence de coupures, perforations, brûlures ou abrasion importante du fourreau.
• L'absence d'indice de détérioration de l'âme textile porteuse.
• La compatibilité des crochets, manilles et accessoires de liaison avec l'encombrement de l'élingue.
• La géométrie des points d'appui, les angles de travail et la position du centre de gravité.
• La présence de protections adaptées aux risques de frottement et de coupure.
• Le respect des conditions thermiques et chimiques autorisées.

Une élingue endommagée ou dont l'identification est illisible doit être retirée du service jusqu'à évaluation selon les critères applicables.

Ne jamais dépasser la CMU autorisée ni utiliser une élingue ronde directement sur une arête vive sans protection spécifiquement adaptée.

Questions fréquentes

Une élingue ronde 30 tonnes peut-elle lever 60 tonnes en panier ?

Le facteur 2 correspond à une configuration de levage en panier vertical avec une répartition correcte des efforts. La capacité calculée de 60 tonnes ne peut être retenue que si ce mode est autorisé et si la géométrie de prise, les surfaces d'appui et la stabilité de la charge sont compatibles.

Quelle différence entre une élingue ronde 30 tonnes et une élingue chaîne ?

L'élingue ronde offre une prise textile souple pouvant limiter certains risques de marquage sur les surfaces sensibles. Une élingue chaîne peut être préférable dans des environnements présentant des contraintes mécaniques ou des conditions de contact incompatibles avec le textile. Le choix dépend de la charge, des points de prise et de l'environnement de travail.

Peut-on commander une élingue ronde 30 tonnes sur mesure ?

Oui. Des longueurs spécifiques et des protections complémentaires peuvent être étudiées en fonction de la CMU, de la géométrie de la charge, de la hauteur de levage disponible et du mode d'élingage envisagé.

Compléter votre équipement de levage

Le dimensionnement d'un levage lourd doit prendre en compte l'ensemble des composants : élingue, accessoires de liaison, points de prise et protections. Découvrez les familles complémentaires pour préparer votre configuration.

Comparer les solutions de levage textile

Retrouvez notre gamme de levage textile professionnel pour comparer les élingues rondes, les sangles plates et les différentes solutions de prise textile.

Choisir les manilles et les accessoires de connexion

Consultez les anneaux de levage et manilles pour sélectionner des accessoires de liaison compatibles avec la CMU, la géométrie du montage et le diamètre de l'élingue.

Pour les autres équipements de liaison et de manutention, découvrez notre gamme d'accessoires de manutention et de levage.

Protéger les élingues aux points de contact

Lorsque la charge présente des arêtes, des surfaces abrasives ou des zones d'appui agressives, consultez notre catégorie protections contre les angles vifs pour étudier les dispositifs appropriés.

Comparer avec les élingues de levage acier

Pour les environnements ou les conditions de prise nécessitant une autre solution, découvrez les élingues de levage acier, chaîne et câble.

Explorer l'ensemble des solutions de manutention lourde

Retrouvez également notre gamme de matériel de manutention et de levage professionnel pour comparer les solutions textiles, les élingues acier et les équipements complémentaires.

Commander votre élingue ronde CMU 30 tonnes

Sélectionnez la longueur adaptée à votre opération de levage. Pour une fabrication sur mesure, une protection complémentaire ou une configuration particulière, Corderie Weiss vous accompagne dans le choix d'une élingue ronde répondant à vos contraintes techniques.
