Élingues rondes grande capacité – CMU 20 tonnes

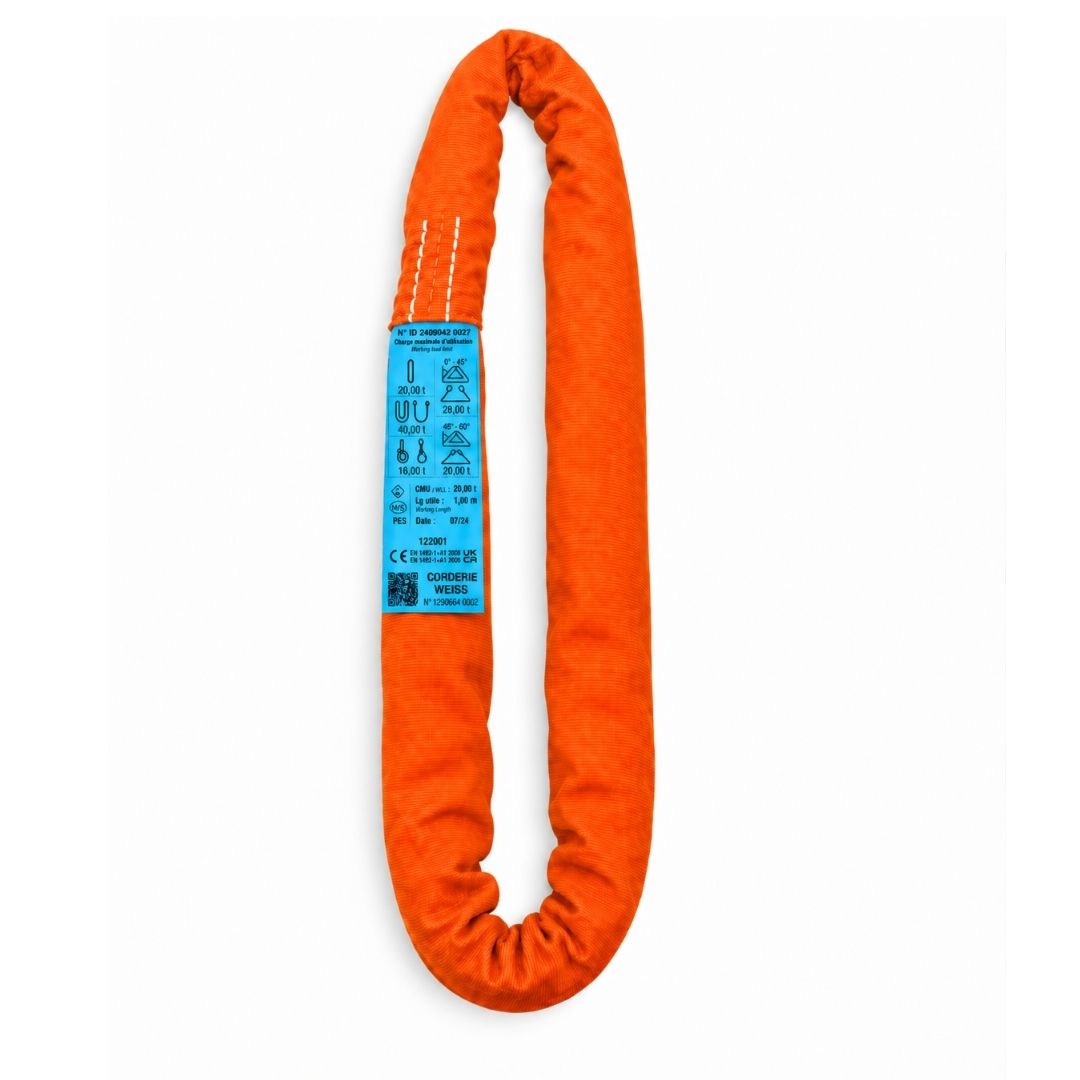

L'élingue ronde CMU 20 tonnes est destinée aux opérations de levage industriel lourd nécessitant une forte capacité de charge et une prise textile souple. Elle convient notamment à la manutention de machines, de structures métalliques, d'ensembles mécaniques et de pièces industrielles volumineuses.

Sa construction textile sans fin, associant une âme porteuse à un fourreau de protection, permet une mise en place adaptée à différentes géométries de charges. Corderie Weiss propose cette élingue ronde haute capacité en différentes longueurs, avec des possibilités de fabrication sur mesure et de protections complémentaires.

Choisir votre élingue ronde 20 tonnes

Avec une CMU nominale de 20 000 kg en levage direct, cette élingue est adaptée aux manutentions dont les efforts restent compatibles avec sa capacité et son mode d'utilisation.

Le choix doit prendre en compte quatre éléments essentiels :

• La charge réelle : masse de la pièce, centre de gravité et répartition des efforts entre les points de prise.
• Le mode d'élingage : levage direct, panier ou étranglement, avec application des capacités autorisées.
• La longueur utile : adaptée à la hauteur sous crochet, à l'écartement des points de prise et aux angles de travail.
• Les surfaces de contact : vérification des rayons d'appui, des arêtes et des besoins de protection.

Quelle longueur choisir ?

La longueur utile d'une élingue ronde sans fin est mesurée à plat, entre ses deux extrémités repliées. Elle ne correspond pas à son périmètre total.

Une élingue trop courte peut entraîner une inclinaison importante des parties porteuses et augmenter les efforts de traction. Une longueur excessive peut réduire la hauteur de levage disponible ou compliquer le positionnement de la charge.

Différentes longueurs peuvent être étudiées selon les besoins de manutention. Une fabrication sur mesure est également possible pour les configurations particulières.

Compatibilité avec les accessoires de levage

Le diamètre indicatif du brin est de 60 mm. Cette dimension doit être prise en compte lors du choix des crochets, manilles et autres accessoires de liaison.

Une CMU compatible ne suffit pas : les dimensions et les surfaces d'appui doivent permettre de positionner le textile sans pincement, écrasement anormal ou rayon de courbure inadapté.

Caractéristiques techniques de l'élingue ronde 20 tonnes

Le coefficient d'utilisation 7:1 correspond au rapport entre la force minimale de rupture et la CMU nominale, selon les conditions de référence applicables. Il ne permet jamais de dépasser la capacité autorisée de l'élingue.

CMU 20 tonnes : capacités selon le mode d'élingage

La capacité admissible dépend de la configuration de levage. Les facteurs de mode permettent de déterminer les capacités de référence correspondant aux différents modes de prise.

Lecture des angles : l'angle β est mesuré entre une partie porteuse et la verticale passant par le point de suspension supérieur. Dans une configuration symétrique à deux parties porteuses, l'angle d'ouverture α entre celles-ci est égal à 2 × β.

Les valeurs du tableau correspondent aux facteurs de mode de référence. Leur utilisation suppose une configuration autorisée, des points d'appui adaptés et une répartition correcte des efforts. Les instructions du fabricant restent déterminantes.

Applications de l'élingue ronde 20 tonnes

Cette élingue ronde forte capacité répond aux besoins de manutention lourde dans plusieurs secteurs professionnels :

• Industrie et maintenance : levage de machines, bâtis mécaniques et équipements de production.
• Construction métallique : manutention de structures mécanosoudées et d'éléments métalliques volumineux.
• Chaudronnerie : déplacement de cuves, viroles et ensembles industriels, lorsque les points de prise sont adaptés.
• Installation industrielle : positionnement et transfert d'équipements lourds.

Avantages et protections de l'élingue ronde

La construction textile sans fin présente plusieurs avantages pour le levage de charges lourdes :

• Souplesse : facilite la mise en place sur certaines pièces aux formes complexes.
• Préservation des surfaces : contact textile potentiellement moins agressif que celui d'accessoires métalliques.
• Capacité élevée : CMU nominale de 20 tonnes pour les opérations correctement dimensionnées.
• Adaptabilité : choix de longueurs et possibilités de protections complémentaires.

Fourreau de protection PVC ou PVC haute performance

Pour les manutentions présentant des risques de frottement ou d'abrasion, une protection complémentaire peut être étudiée selon la géométrie et la nature des surfaces de contact.

Attention : une protection contre l'abrasion ne constitue pas automatiquement une protection suffisante contre une arête vive. Une protection spécifiquement adaptée au risque de coupure est nécessaire, ou le dispositif de prise doit être modifié.

Norme EN 1492-2+A1 et sécurité d'utilisation

La norme européenne EN 1492-2+A1 constitue la référence technique de fabrication des élingues rondes textiles de cette gamme.

Avant chaque opération de levage, vérifier :

• La présence et la lisibilité de l'étiquette d'identification.
• La compatibilité de la CMU avec les efforts réels et le mode de prise.
• L'absence de coupures, perforations, brûlures ou abrasion importante du fourreau.
• L'absence d'indice de détérioration de l'âme textile porteuse.
• La compatibilité dimensionnelle des crochets, manilles et points d'appui.
• La protection des zones présentant un risque de coupure ou de frottement excessif.
• Le respect des conditions thermiques et chimiques autorisées.

Une élingue endommagée ou dont l'identification est illisible doit être retirée du service jusqu'à évaluation selon les critères applicables.

Ne jamais dépasser la CMU autorisée ni utiliser une élingue ronde sur une arête vive sans protection appropriée.

Questions fréquentes

Une élingue ronde de 20 tonnes peut-elle lever 40 tonnes en panier ?

Le facteur 2 correspond au levage en panier vertical dans les conditions prévues. La capacité calculée de 40 tonnes ne peut être retenue que lorsque la configuration est autorisée et que la répartition des efforts, les points d'appui et la stabilité de la charge sont compatibles.

Quelle différence entre une élingue ronde 20 tonnes et une élingue chaîne ?

L'élingue ronde textile offre une prise souple et peut limiter certains risques de marquage sur les surfaces sensibles. Une élingue chaîne peut être mieux adaptée à certaines contraintes mécaniques ou géométries de prise. Le choix dépend de l'environnement, des points d'accrochage et des conditions réelles de levage.

Peut-on commander une élingue ronde 20 tonnes sur mesure ?

Oui. Des longueurs spécifiques et des protections complémentaires peuvent être étudiées selon la charge, les dimensions de la pièce, les points de prise et le mode d'élingage prévu.

Compléter votre équipement de levage

Pour comparer les élingues rondes et les autres solutions textiles, consultez notre gamme de levage textile professionnel.

Pour choisir les équipements de liaison et préparer votre configuration de manutention, retrouvez nos accessoires de manutention et de levage, notamment les manilles, anneaux et autres accessoires compatibles avec les élingues textiles.

Commander votre élingue ronde CMU 20 tonnes

Sélectionnez la longueur adaptée à votre opération de levage. Pour une fabrication spécifique, une protection complémentaire ou une configuration particulière, Corderie Weiss vous accompagne dans le choix d'une élingue ronde répondant à vos contraintes techniques.
