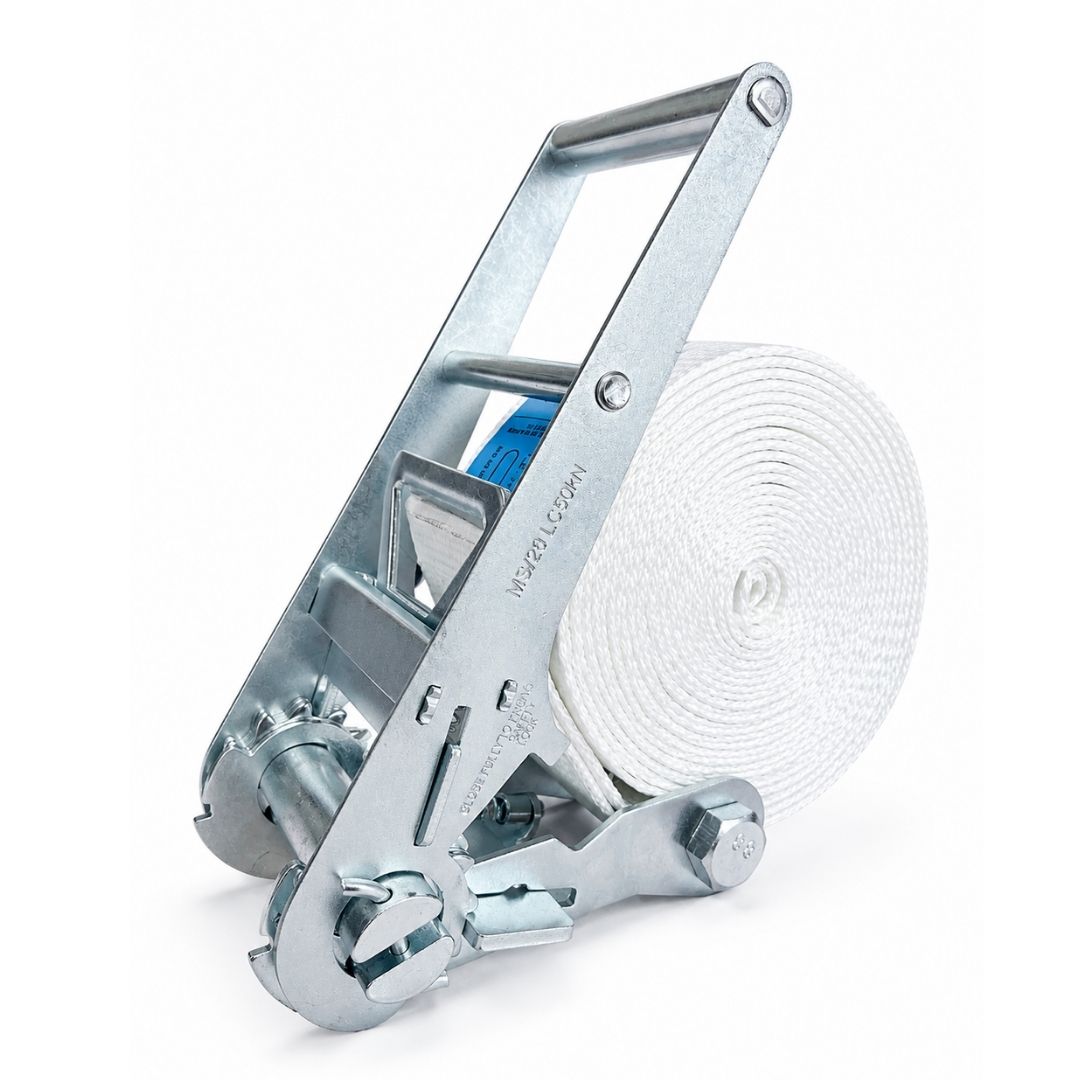

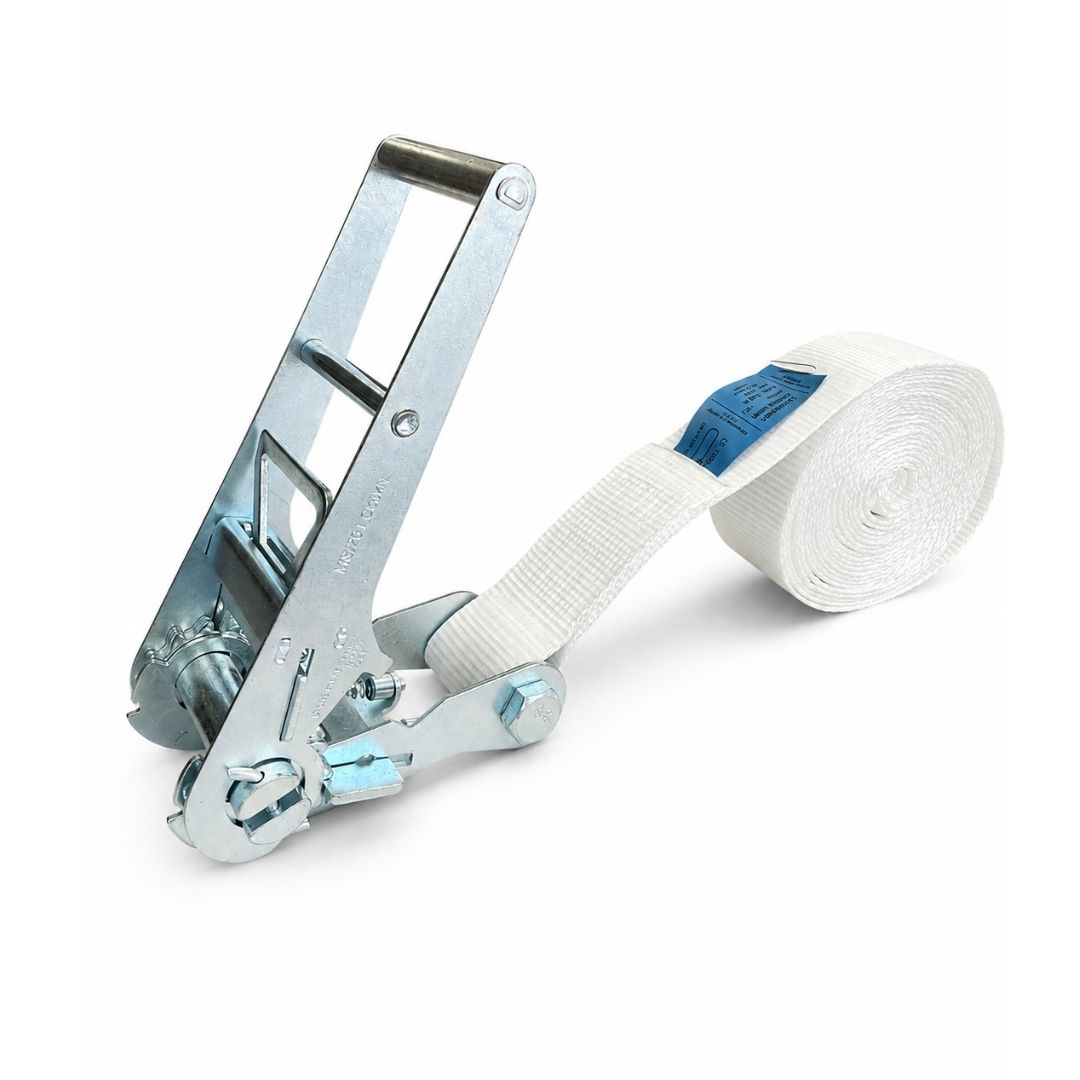

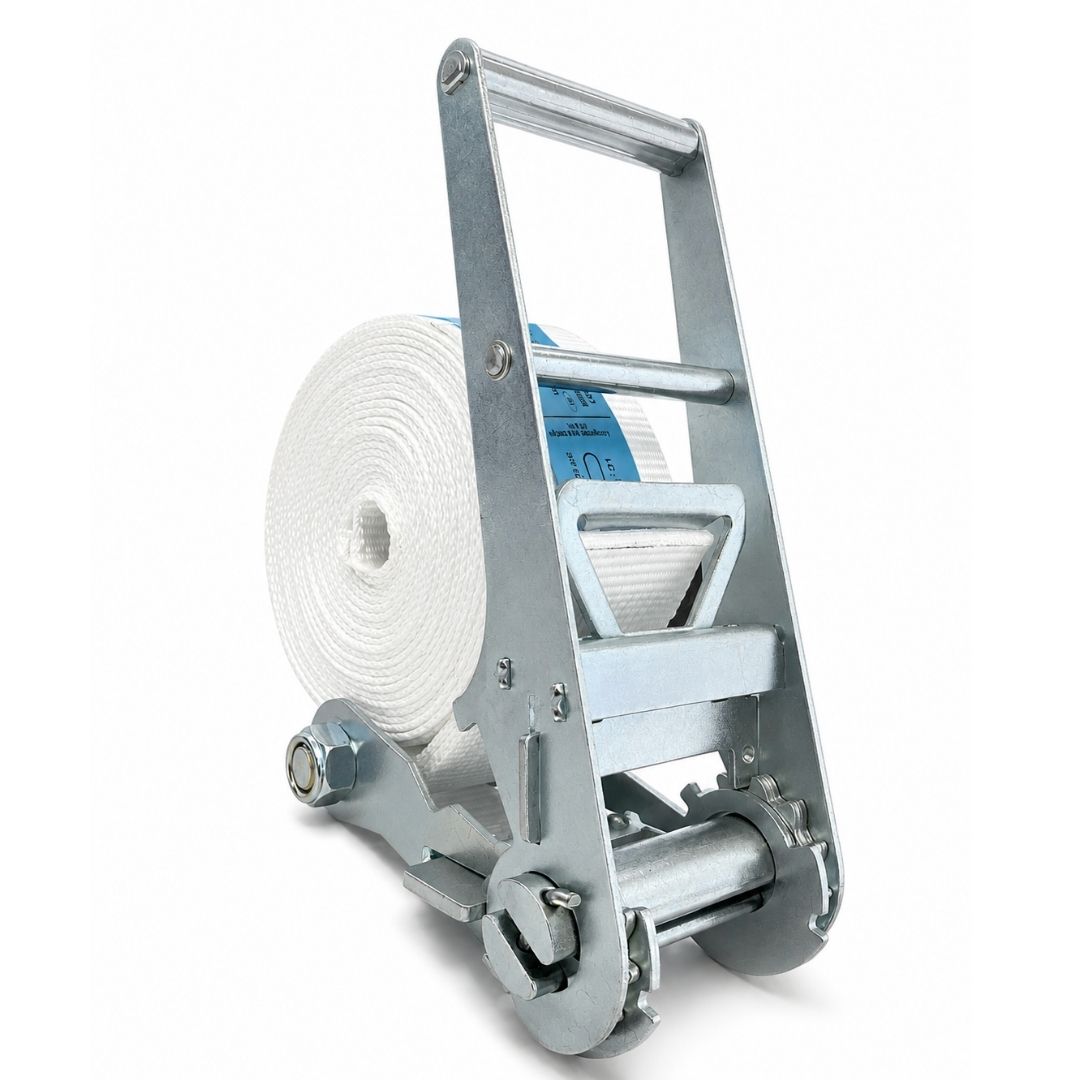

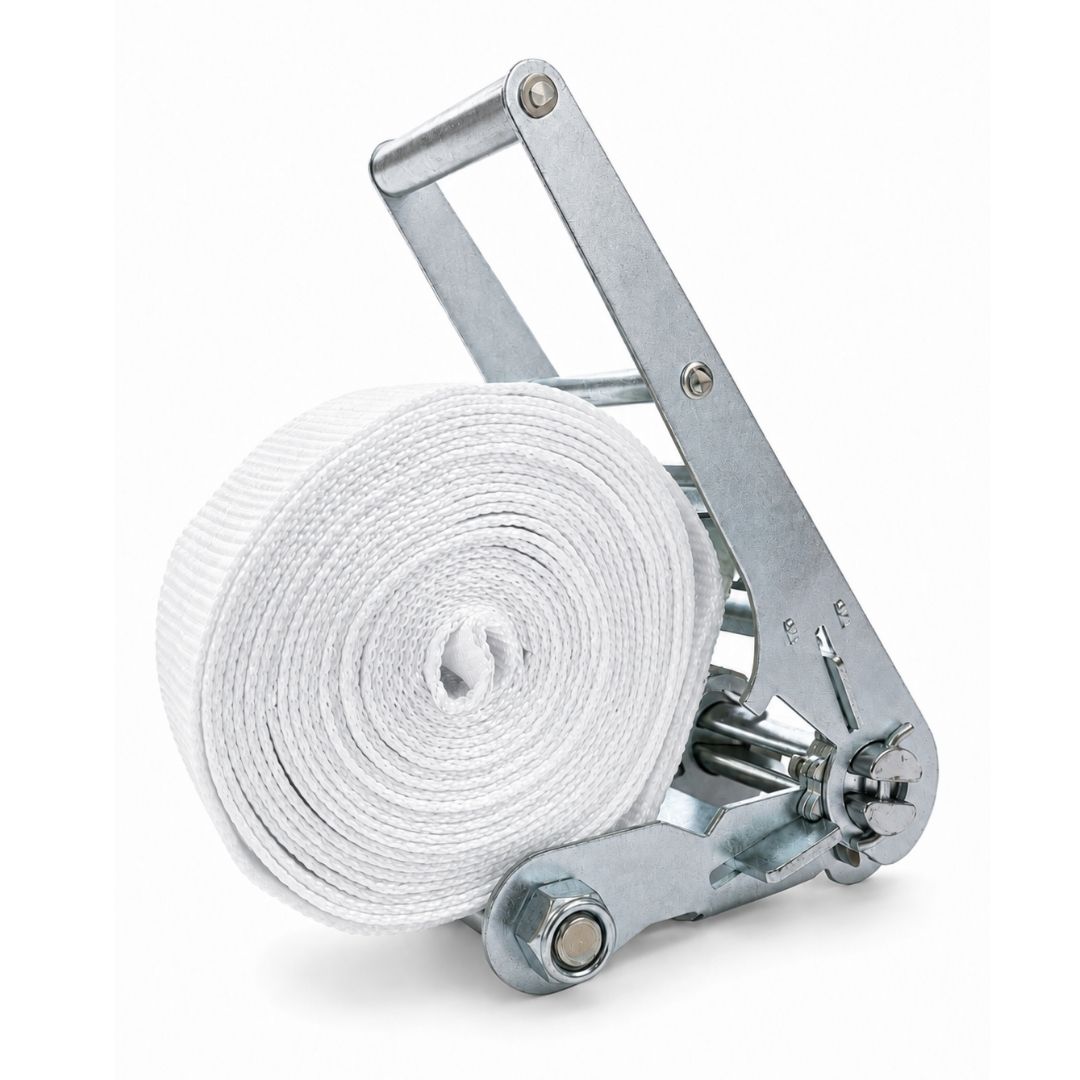

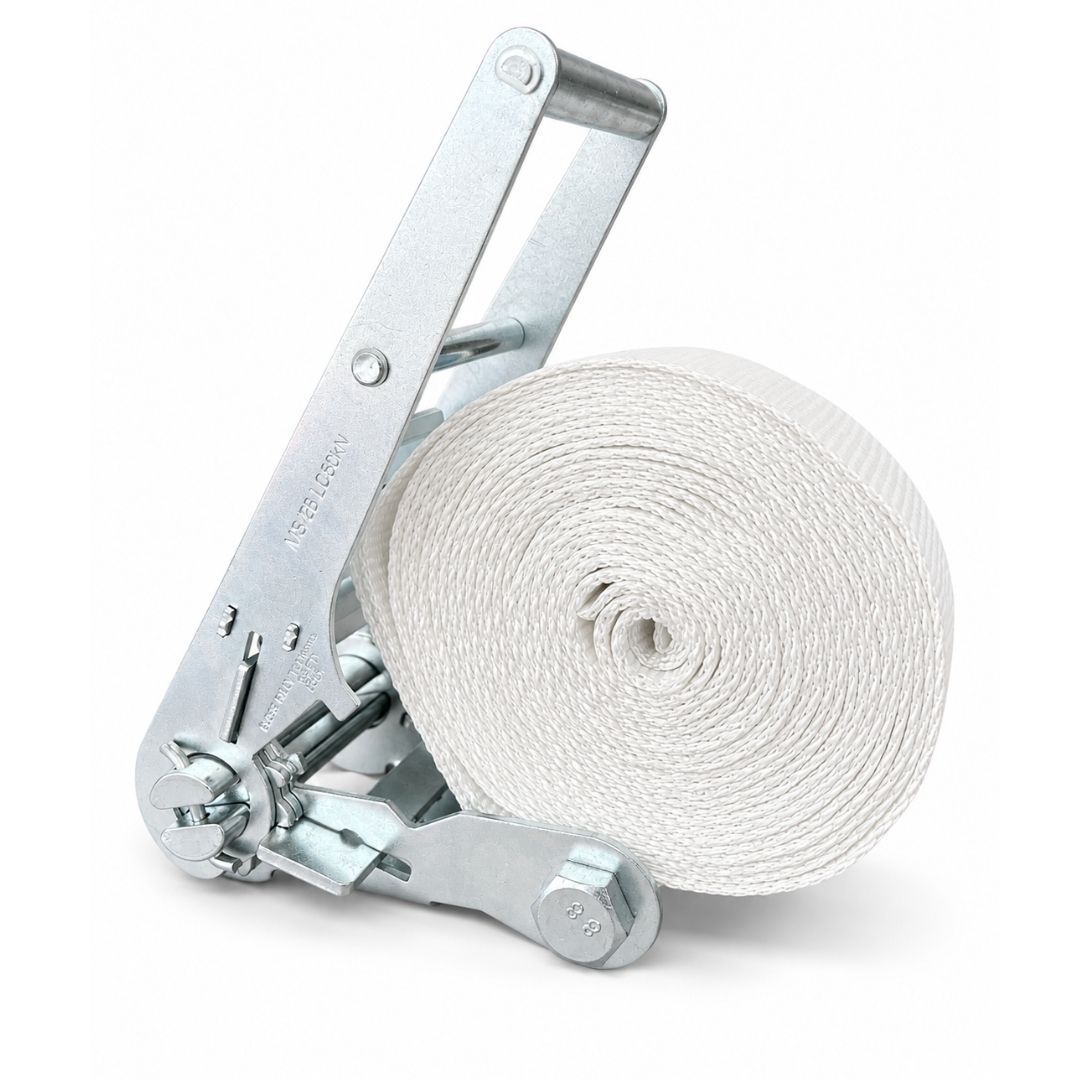

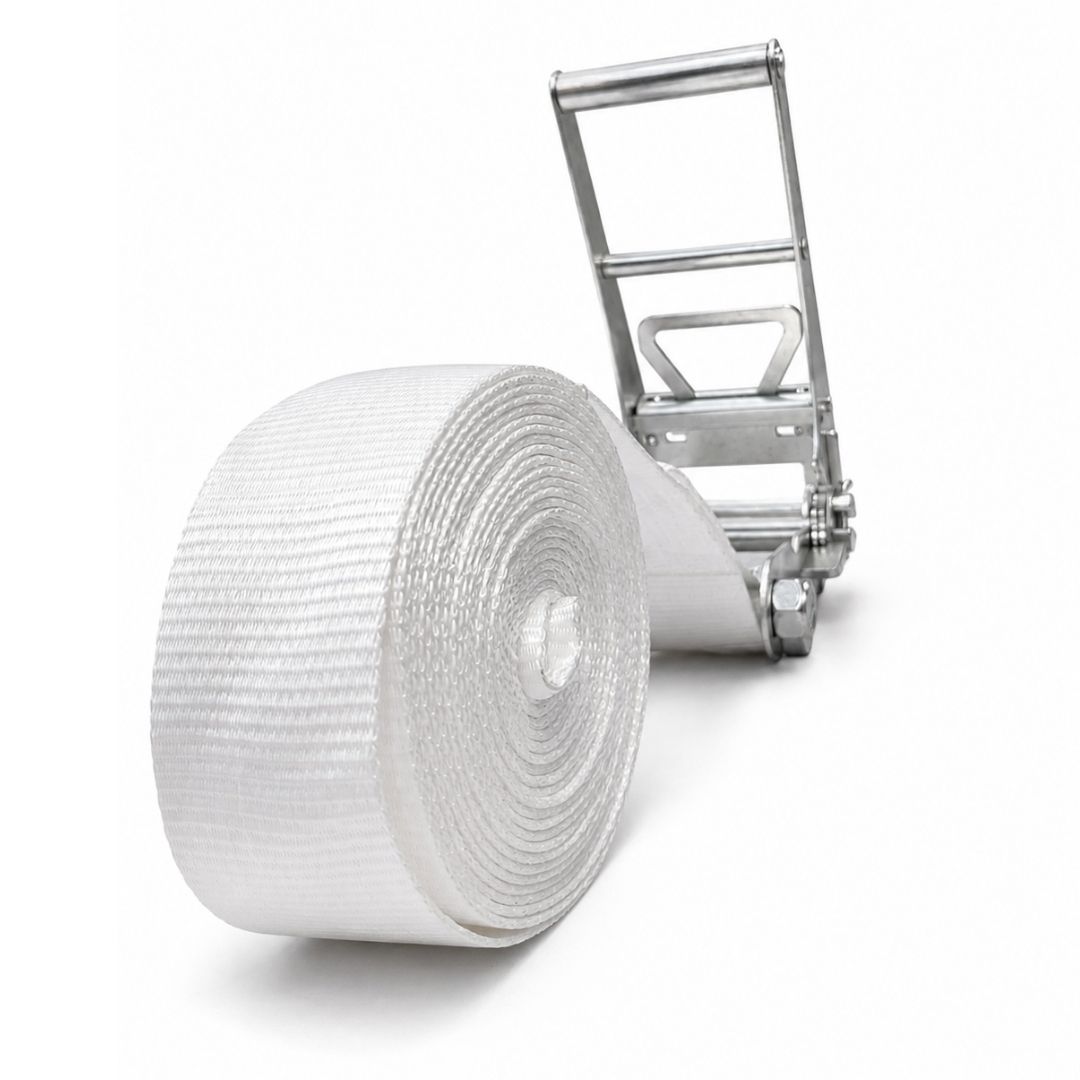

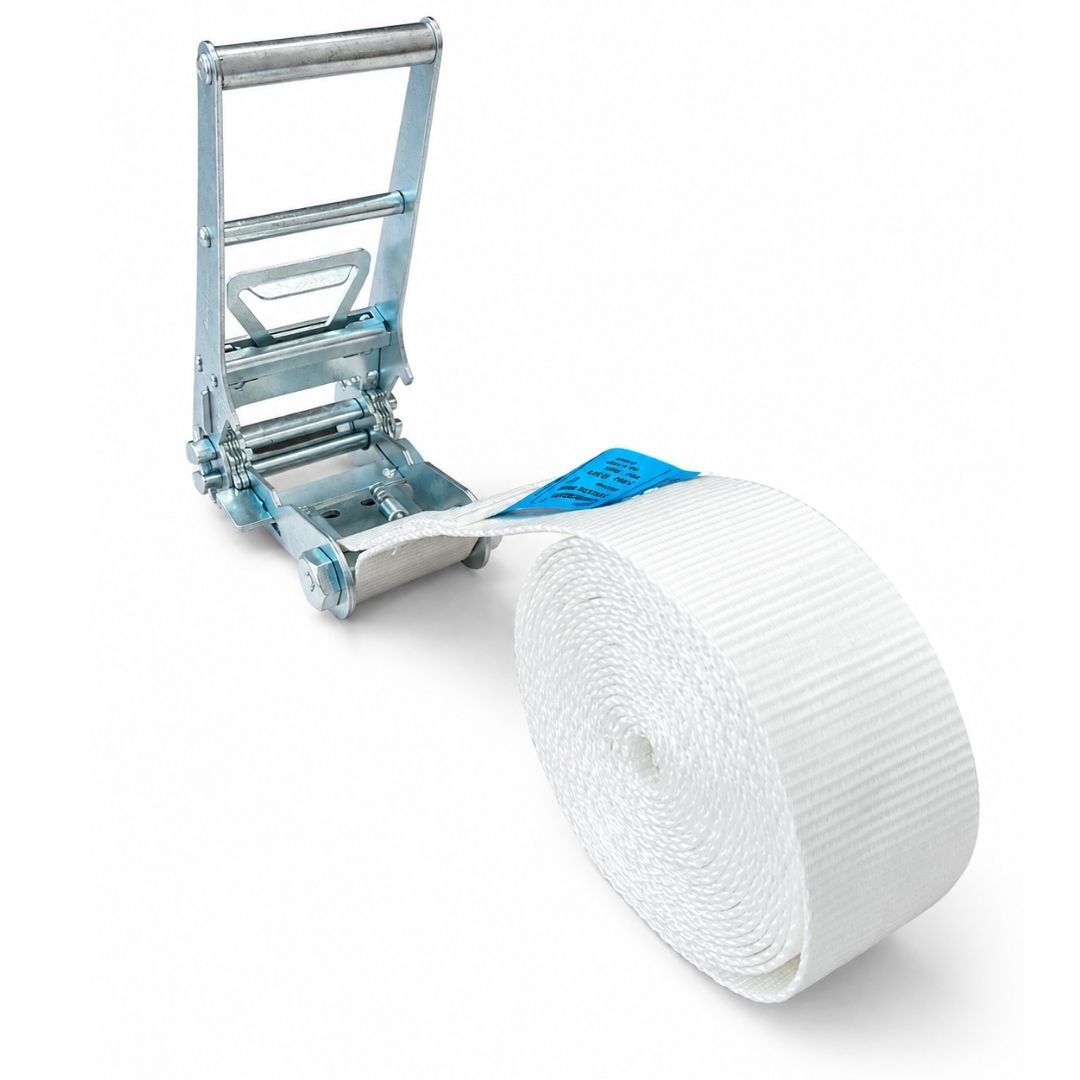

Sangle d’arrimage 75 mm type ceinture LC 3500 daN

Cette sangle d’arrimage 75 mm LC 3500 daN en 1 partie type ceinture est destinée au cerclage, au regroupement et au maintien périphérique de charges lourdes ou volumineuses lorsqu’une configuration sans crochets est la plus adaptée.

Équipée d’un tendeur à cliquet et réalisée en polyester haute ténacité, elle permet d’entourer directement une charge ou un ensemble à maintenir. Conforme à la norme EN 12195-2, elle s’adresse aux professionnels du transport, de l’industrie, du BTP, de l’agricole et de la logistique qui recherchent une solution textile de forte capacité pour une configuration réellement compatible avec un montage en ceinture.

Choisir la bonne sangle 75 mm : quand retenir une version type ceinture ?

Le premier critère n’est pas la largeur de 75 mm ni la LC de 3500 daN.

Il faut d’abord déterminer comment la charge doit être retenue.

Cette version 1 partie type ceinture est pertinente lorsque la sangle doit :

• entourer directement une charge ;
• cercler un ensemble d’éléments ;
• regrouper des pièces longues ou volumineuses ;
• assurer un maintien périphérique ;
• fonctionner sans crochets d’extrémité ;
• revenir directement dans son propre tendeur à cliquet.

Elle se distingue donc clairement d’une sangle 75 mm en 2 parties, conçue pour travailler entre deux points d’ancrage au moyen de crochets.

Type ceinture ou sangle 2 parties ?

Le choix d’une sangle type ceinture doit donc être dicté par le cheminement de la sangle et la fonction mécanique recherchée, pas simplement par l’absence de points d’ancrage disponibles.

Cercler une charge ne signifie pas forcément l’arrimer au véhicule

C’est un point essentiel avec une sangle 1 partie.

Une sangle passée uniquement autour de plusieurs éléments peut permettre de :

• les regrouper ;
• limiter leur écartement ;
• maintenir un paquet compact ;
• stabiliser certains éléments entre eux.

Mais ce cerclage ne crée pas nécessairement une retenue du chargement par rapport au véhicule.

Si le paquet ainsi constitué peut encore :

• glisser sur le plateau ;
• basculer ;
• rouler ;
• avancer au freinage ;
• se déplacer latéralement ;
• reculer à l’accélération,

le chargement doit être complété par un calage, un blocage ou un dispositif d’arrimage approprié reliant effectivement la charge au véhicule.

Une sangle type ceinture peut donc constituer un élément du système d’arrimage sans constituer, à elle seule, l’intégralité du système.

Quand cette LC 3500 daN est-elle pertinente ?

La LC – Lashing Capacity – de 3500 daN caractérise la capacité d’arrimage déclarée du dispositif dans sa configuration prévue.

Elle ne correspond pas :

• à une charge maximale de 3500 kg ;
• à une CMU de levage ;
• à la résistance du plateau ;
• à la force de serrage du cliquet ;
• à la résistance à la rupture ;
• à une capacité automatiquement doublée parce que la sangle forme une boucle.

Le guide technique Weiss distingue clairement la LC, utilisée principalement pour la retenue directe, de la STF, utilisée pour dimensionner l’arrimage couvrant par frottement.

Attention au piège de la « double sangle »

Une sangle type ceinture présente naturellement plusieurs portions visibles autour d’une charge.

Cela ne signifie jamais qu’il suffit de multiplier la LC par deux.

Le guide Weiss rappelle qu’une valeur en boucle ou en configuration double n’est applicable que si :

• le produit l’autorise explicitement ;
• la géométrie correspond à la configuration déclarée ;
• les brins partagent réellement l’effort ;
• le renvoi ne crée pas de perte ou de zone agressive ;
• les points et accessoires sont compatibles ;
• cette configuration est prise en compte dans le calcul.

Pour cette sangle, retenir exclusivement les valeurs et configurations indiquées sur son étiquette.

Caractéristiques techniques

Les caractéristiques de largeur, de configuration, de LC, de matière et de longueur correspondent à la fiche Weiss actuelle.

LC, STF et SHF : ne pas utiliser la mauvaise valeur

LC – Lashing Capacity

La LC représente la capacité d’arrimage du système dans la configuration déclarée.

Elle est particulièrement importante lorsqu’un dispositif participe directement à la retenue du déplacement d’une charge.

La LC 3500 daN ne doit jamais être interprétée comme un poids transportable.

STF – Standard Tension Force

La STF représente la force de tension résiduelle produite dans la sangle après actionnement normalisé du tendeur.

Elle devient une donnée essentielle lorsque la sangle est utilisée pour plaquer une charge contre son support afin d’augmenter le frottement.

Dans ce cas, le dimensionnement dépend notamment :

• de la STF ;
• du coefficient de frottement ;
• de l’angle de la sangle ;
• de la masse ;
• du nombre de dispositifs ;
• de la stabilité de la charge ;
• de son éventuel tassement.

Une forte LC n’implique pas une forte STF.

La STF à utiliser dans le calcul est celle indiquée sur l’étiquette du système réellement livré.

SHF – Standard Hand Force

La SHF correspond à l’effort manuel de référence appliqué à la poignée.

Le guide Weiss indique que 50 daN est fréquent sur les systèmes courants, mais précise explicitement que la valeur de référence reste celle de l’étiquette.

Le tendeur ne doit jamais être actionné à l’aide :

• d’un tube ;
• d’une barre ;
• d’une rallonge ;
• d’un levier improvisé ;
• du pied ;
• du poids du corps ;
• d’à-coups destinés à dépasser son fonctionnement normal.

Ceinture, arrimage couvrant et retenue : bien distinguer les fonctions

Le terme « type ceinture » décrit la construction du produit, pas à lui seul la méthode de calcul de l’arrimage.

Selon son cheminement réel, une sangle sans fin ou 1 partie peut participer à différentes fonctions.

Cerclage ou regroupement

La sangle entoure plusieurs éléments afin de former un ensemble plus stable ou plus compact.

Exemples :

• tubes ;
• profilés ;
• éléments bois ;
• pièces longues ;
• caisses ou composants regroupés.

Le paquet obtenu doit encore être retenu par rapport au véhicule si le cerclage ne remplit pas lui-même cette fonction.

Arrimage couvrant

Lorsque la sangle contribue à plaquer la charge sur son support, la performance recherchée repose principalement sur la précontrainte et le frottement.

La valeur clé devient alors la STF, avec le coefficient de frottement et l’angle vertical. Le guide Weiss rappelle qu’une sangle trop horizontale réduit fortement l’efficacité du plaquage.

Montage périphérique ou effet ressort

Certaines géométries peuvent utiliser une sangle entourant une charge pour créer une retenue dans une direction déterminée.

Ce type de montage doit être étudié comme une géométrie d’arrimage réelle, avec LC, directions d’effort, renvois, angles et points de reprise. Il ne faut jamais déduire sa capacité simplement du nombre de brins visibles.

Avantages concrets de la configuration 1 partie

Pas de crochets d’extrémité

La sangle revient directement vers son tendeur.

Cette conception est intéressante lorsque :

• aucun accrochage par crochet n’est nécessaire ;
• la charge peut être entourée ;
• on souhaite cercler un ensemble ;
• les crochets seraient gênants ou inadaptés à la géométrie du montage.

Adaptée aux charges longues ou groupées

Le passage périphérique permet de maintenir ensemble des éléments tels que :

• tubes ;
• profilés ;
• éléments de charpente ;
• pièces métalliques ;
• bois ;
• matériels ou composants regroupés.

Largeur 75 mm

La largeur importante fournit une surface textile adaptée aux configurations lourdes compatibles avec une sangle.

Elle peut également répartir la pression sur une zone plus importante qu’une sangle étroite.

Elle ne supprime toutefois jamais la nécessité de protéger le textile contre une arête agressive.

LC 3500 daN

Cette capacité positionne le produit sur les opérations d’arrimage lourd lorsqu’une version type ceinture est techniquement pertinente.

La capacité doit néanmoins rester proportionnée au besoin réel : une LC supérieure ne corrige ni un mauvais calage, ni un mauvais passage de sangle.

Longueurs de 3 à 12 mètres

La gamme de longueurs permet d’adapter la sangle :

• au périmètre de la charge ;
• au cheminement nécessaire ;
• à la position du tendeur ;
• à l’accès de l’opérateur.

Une longueur excessive crée inutilement de la sangle à gérer ; une longueur insuffisante peut conduire à un passage ou une mise en tension incorrects. Les longueurs actuellement proposées par Weiss vont de 3 à 12 m.

75 mm LC 3500 ou LC 5000 daN ?

La version LC 5000 daN type ceinture existe également dans la gamme Weiss.

Le passage de 3500 à 5000 daN ne doit pas être systématique.

Choisir 5000 daN « par sécurité » sans vérifier la méthode n’est pas une démarche technique.

Si l’objectif principal est d’augmenter le plaquage par frottement, une STF adaptée peut compter davantage qu’une augmentation de LC. Le guide Weiss insiste précisément sur cette distinction.

Quand préférer une sangle 75 mm en 2 parties ?

La version type ceinture atteint ses limites dès que la méthode nécessite une liaison entre deux points distincts.

Une sangle 2 parties est préférable lorsque :

• le plateau possède des ancrages adaptés ;
• la charge dispose de points de retenue identifiés ;
• la retenue doit être orientée précisément ;
• un arrimage direct est recherché ;
• la géométrie nécessite des crochets.

Dans la gamme Weiss, la LC 3500 daN existe avec crochets doigts rapprochés et crochets doigts écartés, ce qui permet d’adapter la terminaison à la géométrie réelle de l’ancrage.

Pourquoi choisir une 75 mm plutôt qu’une 50 mm ?

Une 75 mm n’est pas automatiquement « meilleure » qu’une 50 mm.

Le guide Weiss positionne la 50 mm comme famille centrale du transport routier et la 75 mm sur les fortes LC et les charges lourdes ou volumineuses compatibles avec un arrimage textile.

Le choix doit intégrer :

• LC ;
• STF ;
• méthode d’arrimage ;
• largeur nécessaire ;
• longueur ;
• encombrement du tendeur ;
• ergonomie ;
• poids du système ;
• nature des surfaces de contact ;
• possibilité de protéger efficacement le textile.

Une 50 mm techniquement bien dimensionnée est préférable à une 75 mm surdimensionnée et mal utilisée.

Domaines d’utilisation

Cette sangle type ceinture peut notamment être étudiée pour :

• transport routier de charges lourdes ;
• industrie ;
• BTP ;
• agriculture ;
• logistique ;
• plateaux et remorques ;
• regroupement de matériaux ;
• charges longues ;
• caisses et équipements volumineux ;
• ensembles industriels ;
• pièces métalliques compatibles avec une protection textile ;
• matériels techniques.

Charges longues et groupées

Pour des tubes, profilés ou éléments similaires, le cerclage peut contribuer à maintenir le paquet compact.

Il faut néanmoins contrôler séparément :

• le risque de roulement ;
• le déplacement longitudinal ;
• le déplacement latéral ;
• la retenue du paquet vis-à-vis du véhicule.

Caisse ou équipement volumineux

La sangle 75 mm peut fournir une surface d’appui importante.

Une charge fragile ou compressible doit toutefois être protégée contre une pression excessive.

Le guide Weiss rappelle qu’une forte précontrainte peut déformer une caisse, écraser un emballage ou provoquer un tassement suivi d’une perte de tension.

Matériaux et pièces métalliques

Le textile doit être isolé des arêtes ou surfaces susceptibles de le couper ou de l’abraser.

Si la charge présente de nombreuses zones agressives impossibles à protéger correctement, il faut étudier si une solution textile reste réellement adaptée.

Calage et frottement : ne pas demander à la sangle de tout faire

Une charge lourde doit être stabilisée avant de chercher à augmenter la tension.

Le raisonnement terrain doit rester :

stabilité → calage → frottement → méthode d’arrimage → dimensionnement → choix du matériel

Le guide Weiss rappelle que le nombre de sangles nécessaires en arrimage couvrant augmente notamment lorsque :

• le frottement diminue ;
• la STF diminue ;
• l’angle devient défavorable ;
• la masse augmente.

Une sangle à forte capacité ne peut donc pas compenser une charge :

• instable ;
• mal calée ;
• posée sur un support inadapté ;
• présentant un risque de roulement non traité.

Protection contre les arêtes et l’abrasion

La largeur de 75 mm ne rend pas le polyester insensible aux dommages.

Sur une charge lourde, la pression locale peut être importante.

Protéger la sangle lorsqu’elle rencontre :

• un angle métallique ;
• une tôle ;
• un profilé ;
• un bord de caisse agressif ;
• une pièce brute ;
• du béton ;
• une surface abrasive ;
• un rayon de passage trop faible.

Utiliser selon la configuration :

• coins de protection ;
• cornières ;
• passants ;
• fourreaux ;
• protections textiles appropriées.

La protection doit :

• rester en place sous tension ;
• présenter une résistance adaptée ;
• ne pas créer elle-même une arête ;
• permettre un cheminement propre de la sangle.

Positionner correctement le tendeur

Sur une sangle type ceinture, le tendeur fait partie du cheminement autour de la charge.

Il faut donc anticiper sa position avant la mise en tension.

Le cliquet doit rester :

• accessible à l’opérateur ;
• correctement orienté ;
• hors d’une zone susceptible de l’écraser ;
• hors d’un angle agressif ;
• suffisamment dégagé pour permettre son fonctionnement complet.

Éviter de positionner le tendeur dans une zone où :

• il porte directement sur une pièce fragile ;
• il risque d’être heurté ;
• sa poignée ne peut pas être manœuvrée normalement ;
• son déverrouillage au déchargement devient dangereux.

Attention à l’ouverture au déchargement

Une charge peut avoir bougé ou pris appui sur le système pendant le transport.

Avant de libérer le tendeur :

1. vérifier la stabilité de la charge ;
2. vérifier qu’aucun élément ne peut rouler ou tomber ;
3. anticiper tout mouvement provoqué par la suppression de la tension ;
4. se placer hors d’une trajectoire potentielle de chute ou de déplacement ;
5. ouvrir le tendeur de manière maîtrisée.

La libération de la sangle ne doit jamais constituer l’étape qui déstabilise la charge.

Contrôle avant chaque utilisation

Textile

Vérifier :

• coupures ;
• entailles ;
• abrasion importante ;
• lisières endommagées ;
• effilochage ;
• coutures détériorées ;
• brûlures ;
• traces d’attaque chimique ;
• écrasements anormaux ;
• nœuds.

Tendeur à cliquet

Contrôler :

• fonctionnement ;
• verrouillage ;
• axe ;
• poignée ;
• enrouleur ;
• absence de fissure ;
• absence de déformation ;
• absence de grippage compromettant l’utilisation.

Étiquette

Elle doit rester présente et lisible.

Le guide Weiss précise qu’une sangle sans identification exploitable ne permet plus de vérifier sa capacité, sa matière et sa traçabilité et doit être mise à l’écart.

Mise en place : méthode terrain

1. Vérifier la stabilité de la charge.
2. Déterminer ce que la sangle doit réellement empêcher.
3. Vérifier si la configuration type ceinture est adaptée.
4. Choisir la longueur.
5. Identifier le cheminement complet de la sangle.
6. Positionner les protections nécessaires.
7. Faire passer la sangle sans torsion.
8. Ne jamais réaliser de nœud.
9. Positionner correctement le tendeur.
10. Reprendre le mou.
11. Mettre en tension uniquement avec la poignée prévue.
12. Verrouiller complètement le cliquet.
13. Immobiliser l’excédent de sangle.
14. Vérifier si un dispositif supplémentaire est nécessaire pour retenir la charge par rapport au véhicule.
15. Contrôler l’ensemble avant départ.

Recontrôle pendant le transport

La tension peut évoluer si :

• la charge se tasse ;
• une caisse se comprime ;
• le bois sèche ou se déforme ;
• un support se met en place ;
• des pneumatiques s’écrasent ;
• des vibrations déplacent les éléments ;
• les conditions changent.

L’humidité, le tassement et les vibrations peuvent modifier la tension ; le guide Weiss recommande un contrôle et une reprise de tension lorsque cela est nécessaire, dans les limites du matériel et de la charge.

Erreurs fréquentes à éviter

Considérer le cerclage comme l’arrimage complet

Regrouper les éléments d’une charge ne signifie pas automatiquement les empêcher de se déplacer par rapport au véhicule.

Confondre LC 3500 daN et charge de 3500 kg

La LC est une capacité d’arrimage, pas une masse maximale transportable.

Doubler automatiquement la LC parce que la sangle forme une boucle

Interdit comme règle de calcul. Seule la configuration déclarée et autorisée peut être retenue.

Choisir cette version lorsque deux points d’ancrage doivent être reliés

Dans ce cas, une sangle 2 parties avec terminaisons adaptées est généralement plus cohérente.

Choisir uniquement selon la LC pour du couvrant

Pour un arrimage par frottement, STF + frottement + angle sont déterminants.

Ajouter une rallonge au cliquet

Une rallonge modifie l’effort appliqué et sort le tendeur de son fonctionnement prévu.

Passer sur une arête sans protection

Une forte LC ne protège pas la sangle contre une coupure locale.

Faire un nœud

Un nœud crée une configuration dont la résistance n’est plus celle déclarée du système. Le guide Weiss l’identifie explicitement comme une erreur d’utilisation.

Serrer excessivement une charge compressible

Une forte précontrainte peut écraser, déformer ou tasser la charge et provoquer ensuite une perte de tension.

Critères de mise à l’écart

Ne plus utiliser le système lorsque l’on constate notamment :

• coupure importante ;
• abrasion critique ;
• couture endommagée ;
• brûlure ;
• attaque chimique ;
• déformation du tendeur ;
• fissure ;
• mécanisme ne verrouillant plus correctement ;
• réparation non prévue ;
• étiquette absente ou illisible.

Sans identification exploitable, le guide Weiss impose la mise à l’écart du dispositif.

Conformité et sécurité – EN 12195-2

La NF EN 12195-2, toujours référencée comme norme en vigueur par l’AFNOR, définit les prescriptions de sécurité et méthodes d’essai applicables aux dispositifs d’arrimage à sangles plates tissées en fibres synthétiques destinés aux charges sur véhicules routiers.

Le professionnel doit disposer d’une identification lisible permettant notamment de connaître, selon le dispositif :

• LC ;
• STF ;
• SHF ;
• matière ;
• longueur ;
• référence à l’EN 12195-2 ;
• fabricant ou fournisseur ;
• traçabilité.

Interdiction de levage

Cette sangle est un dispositif d’arrimage.

Elle ne doit jamais être utilisée pour :

• lever une charge ;
• suspendre une charge ;
• manutentionner une charge suspendue ;
• remplacer une élingue plate ;
• remplacer une élingue ronde.

Le guide Weiss rappelle explicitement que sangle et chaîne d’arrimage ne sont pas des accessoires de levage.

Pour comparer ou compléter votre configuration

Découvrir toutes les sangles d’arrimage 75 mm

Pour comparer les versions LC 3500 et 5000 daN ainsi que les systèmes 1 partie et 2 parties.

Comparer avec la sangle 75 mm type ceinture LC 5000 daN

Lorsque la même logique de montage sans crochets est recherchée mais qu’une LC supérieure est réellement requise.

Voir la sangle 75 mm LC 3500 daN à crochets doigts rapprochés

Pour une retenue entre deux points d’ancrage dont la géométrie convient à des crochets rapprochés.

Voir la sangle 75 mm LC 3500 daN à crochets doigts écartés

Lorsque le montage entre deux points nécessite une terminaison plus ouverte.

Découvrir les sangles d’arrimage 50 mm poids lourds

Pour les applications routières où une solution 50 mm correctement dimensionnée suffit en LC, STF et configuration.

Consulter les protections d’arrimage : coins, cornières et passants

Pour protéger le textile, répartir l’appui et maîtriser les passages sur les angles.

Consulter les plaques et solutions de calage

Pour traiter la stabilité de la charge avant mise en tension.

Découvrir les tendeurs et chaînes d’arrimage

Pour les configurations où les contraintes mécaniques ou les surfaces de contact orientent vers une solution acier.

Consulter le guide Weiss – Arrimage : normes, technique et utilisation

Pour approfondir LC, STF, SHF, frottement, angles, méthodes d’arrimage, contrôles et critères de réforme.

Ces familles et produits complémentaires sont actuellement présents dans le parcours arrimage Weiss.

FAQ

Quelle différence entre une sangle 75 mm type ceinture et une sangle 2 parties ?

La version type ceinture est constituée d’une seule partie sans crochets : elle entoure la charge ou l’ensemble à maintenir puis revient dans le tendeur. Une sangle 2 parties dispose d’une partie courte avec tendeur et d’une partie longue terminée par un crochet et est destinée aux configurations nécessitant une liaison entre points d’ancrage compatibles.

Une sangle type ceinture LC 3500 daN peut-elle maintenir une charge de 3500 kg ?

Pas sur la seule base de cette valeur. La LC 3500 daN n’est pas un poids maximal transportable. La méthode, la géométrie, le calage, le frottement, la stabilité et les autres moyens de retenue doivent être pris en compte.

Faut-il choisir la LC 5000 daN plutôt que la 3500 daN pour une charge très lourde ?

Uniquement si le dimensionnement justifie cette capacité supérieure. En arrimage couvrant, une LC plus élevée ne signifie pas automatiquement une meilleure efficacité : la STF, le frottement et l’angle de travail peuvent être plus déterminants.

Sangle d’arrimage 75 mm type ceinture pour charges compatibles

Avec sa LC de 3500 daN, sa largeur de 75 mm et son tendeur à cliquet, cette sangle 1 partie apporte une solution professionnelle lorsqu’un montage périphérique sans crochets est réellement adapté au chargement.

Sélectionnez la longueur nécessaire en fonction du périmètre et du cheminement de la sangle, protégez toutes les zones agressives et vérifiez que le cerclage obtenu assure bien la fonction recherchée.

Si le chargement doit être repris entre des points d’ancrage, si une LC supérieure est nécessaire ou si la nature de la charge rend le textile peu adapté, comparez les autres configurations de la gamme 75 mm ou les solutions d’arrimage acier Weiss.
