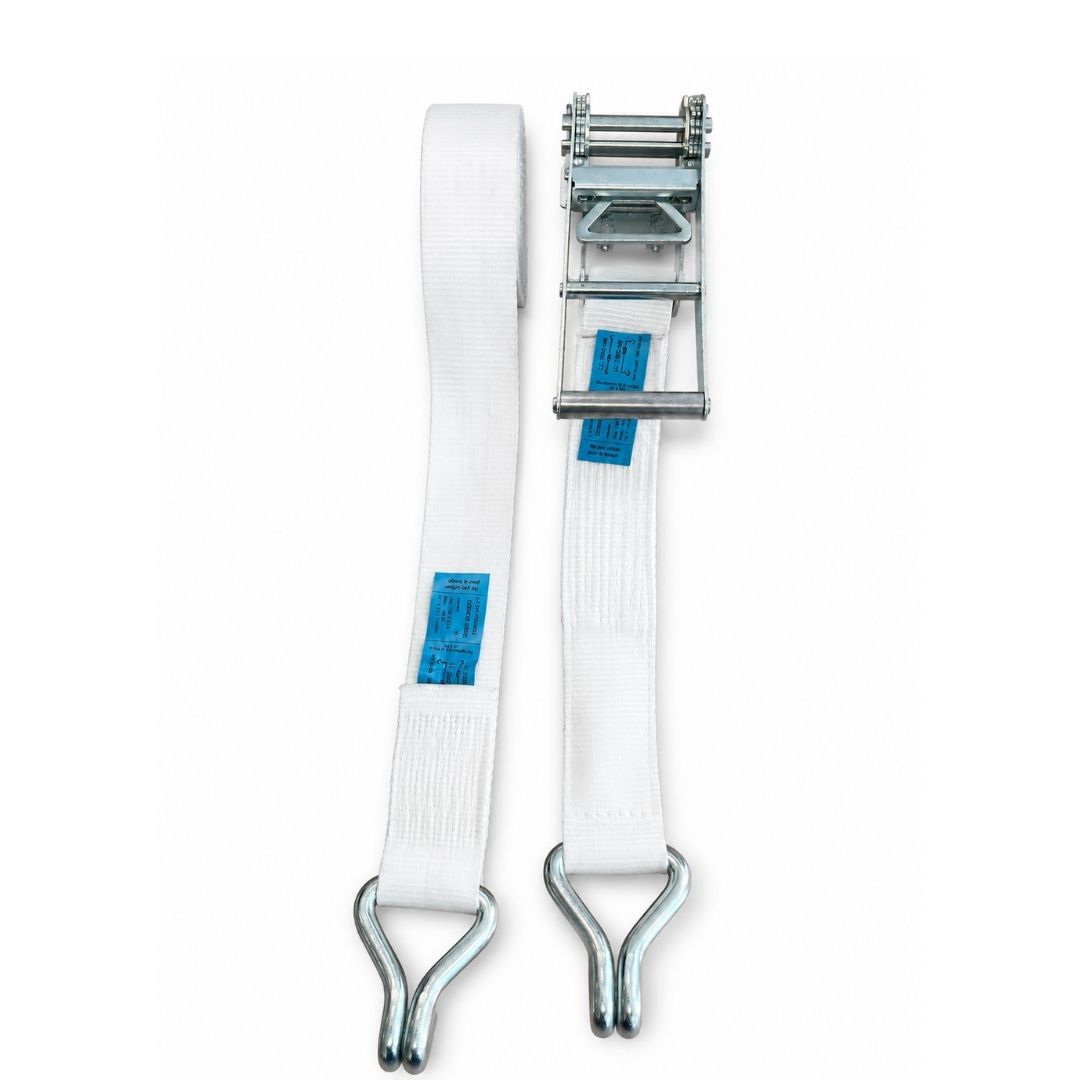

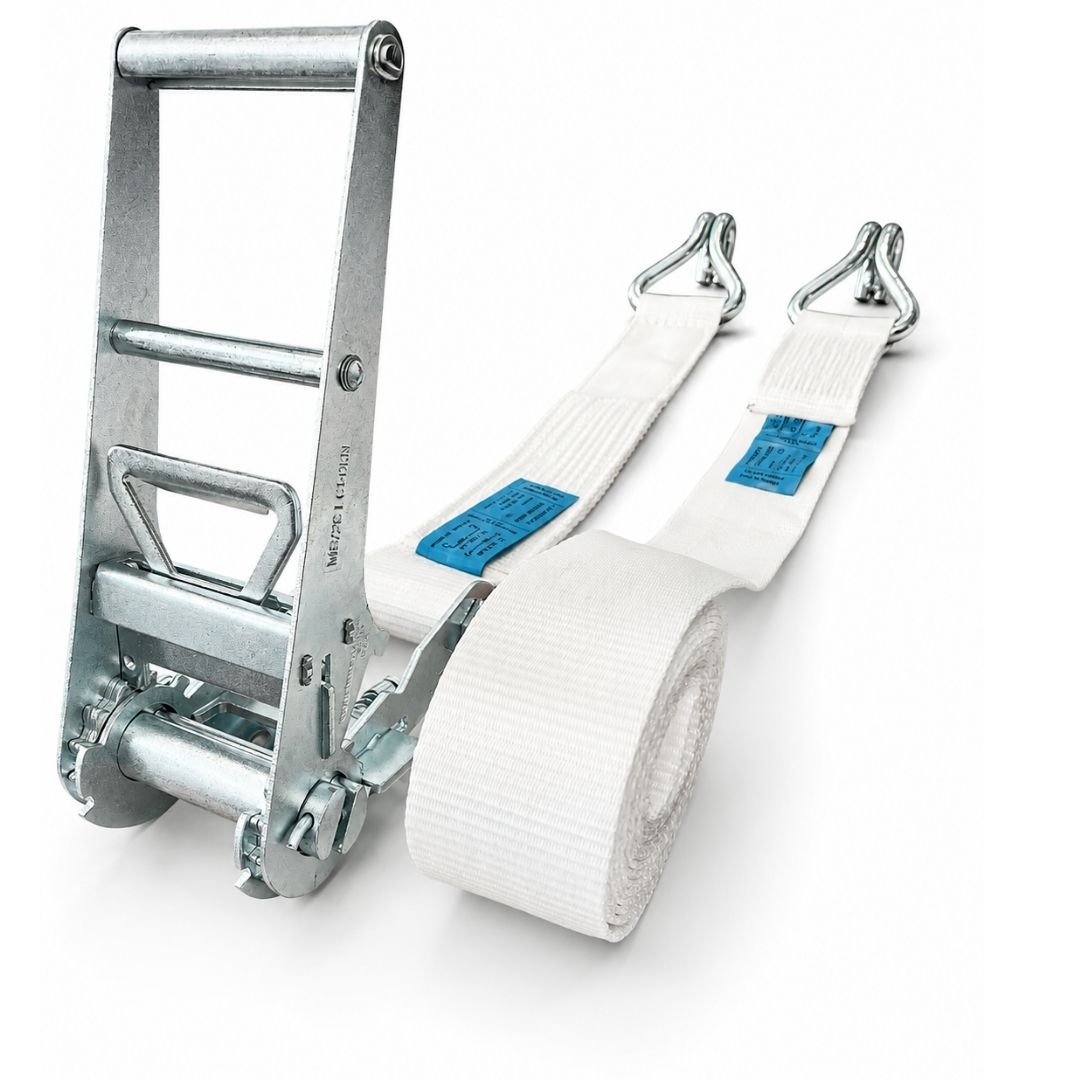

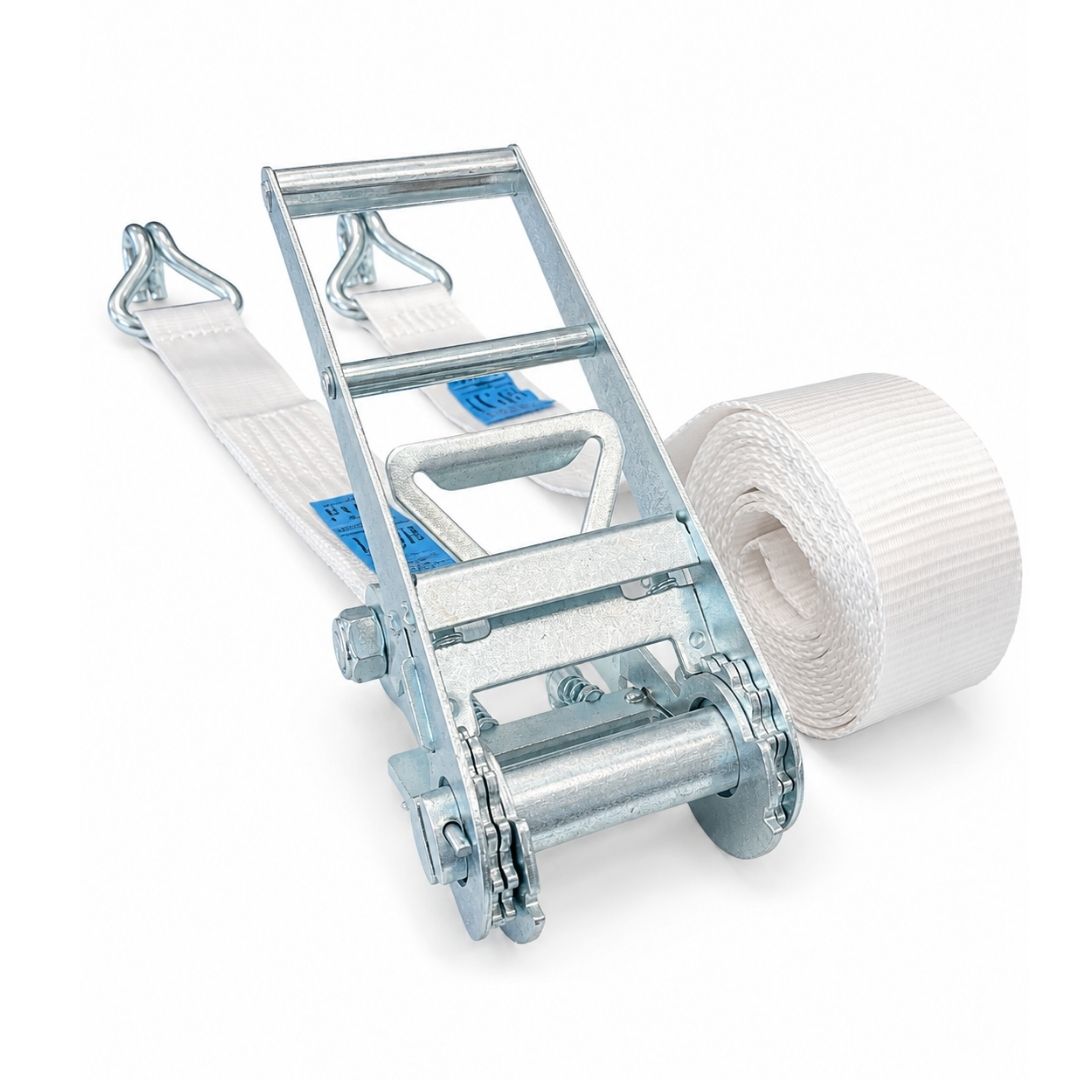

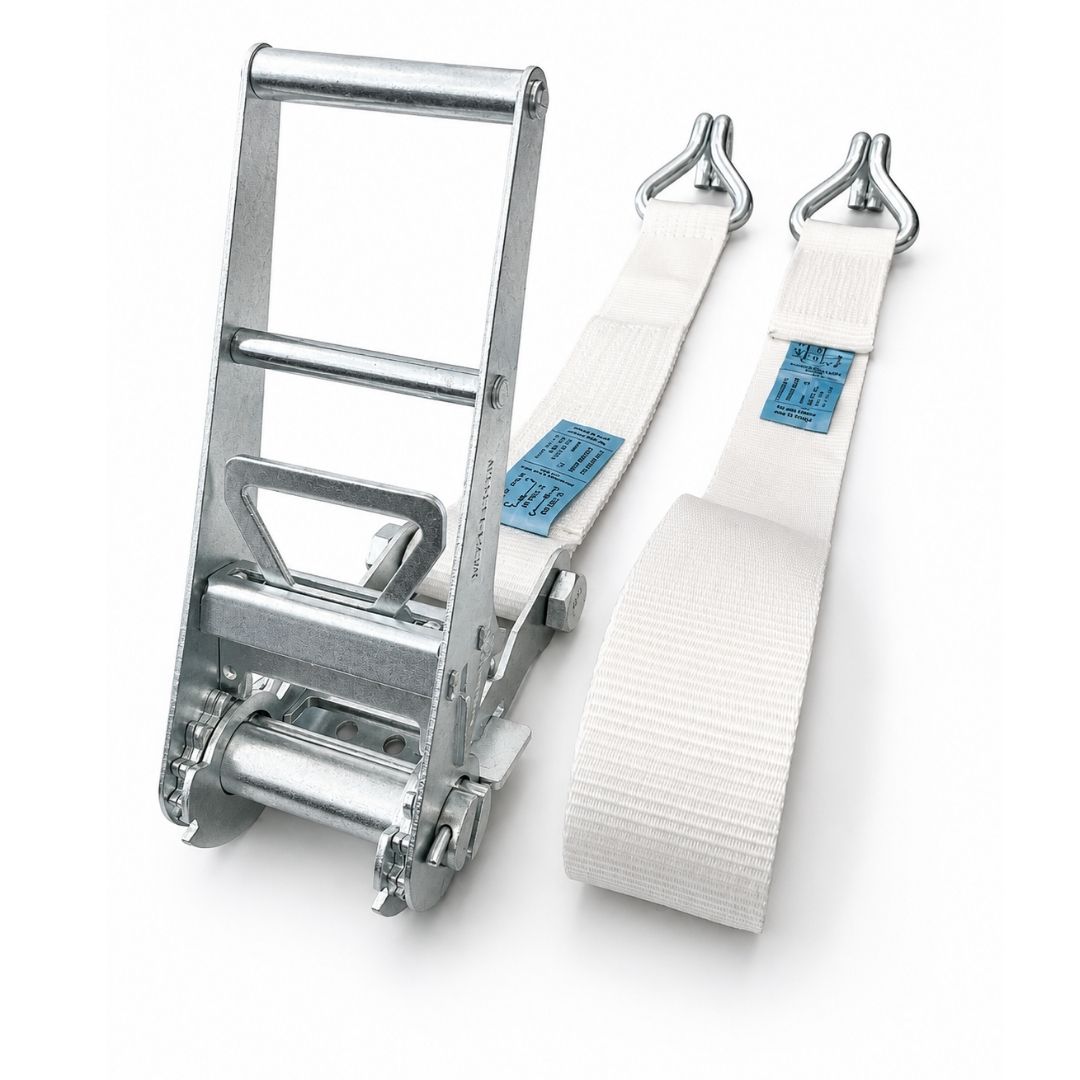

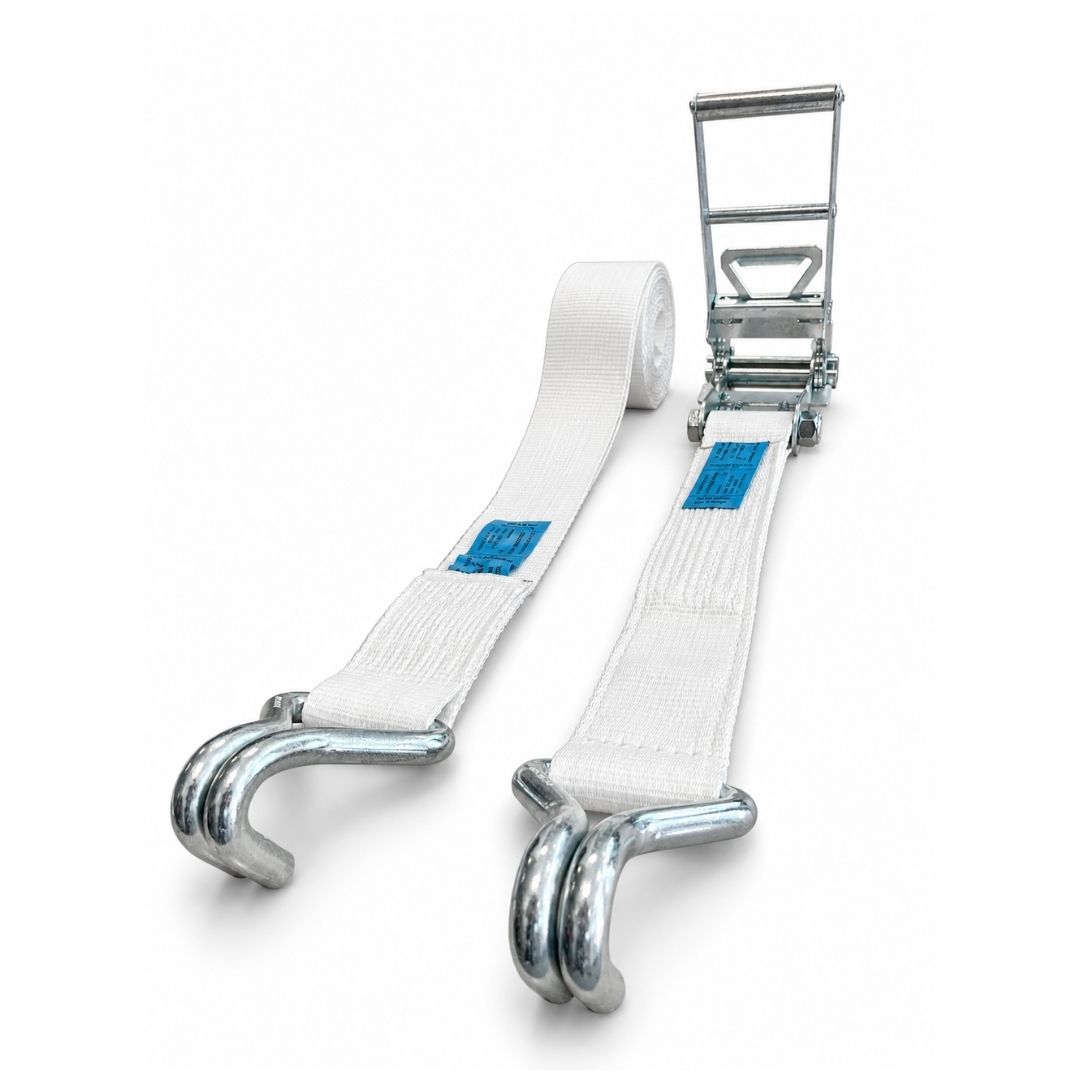

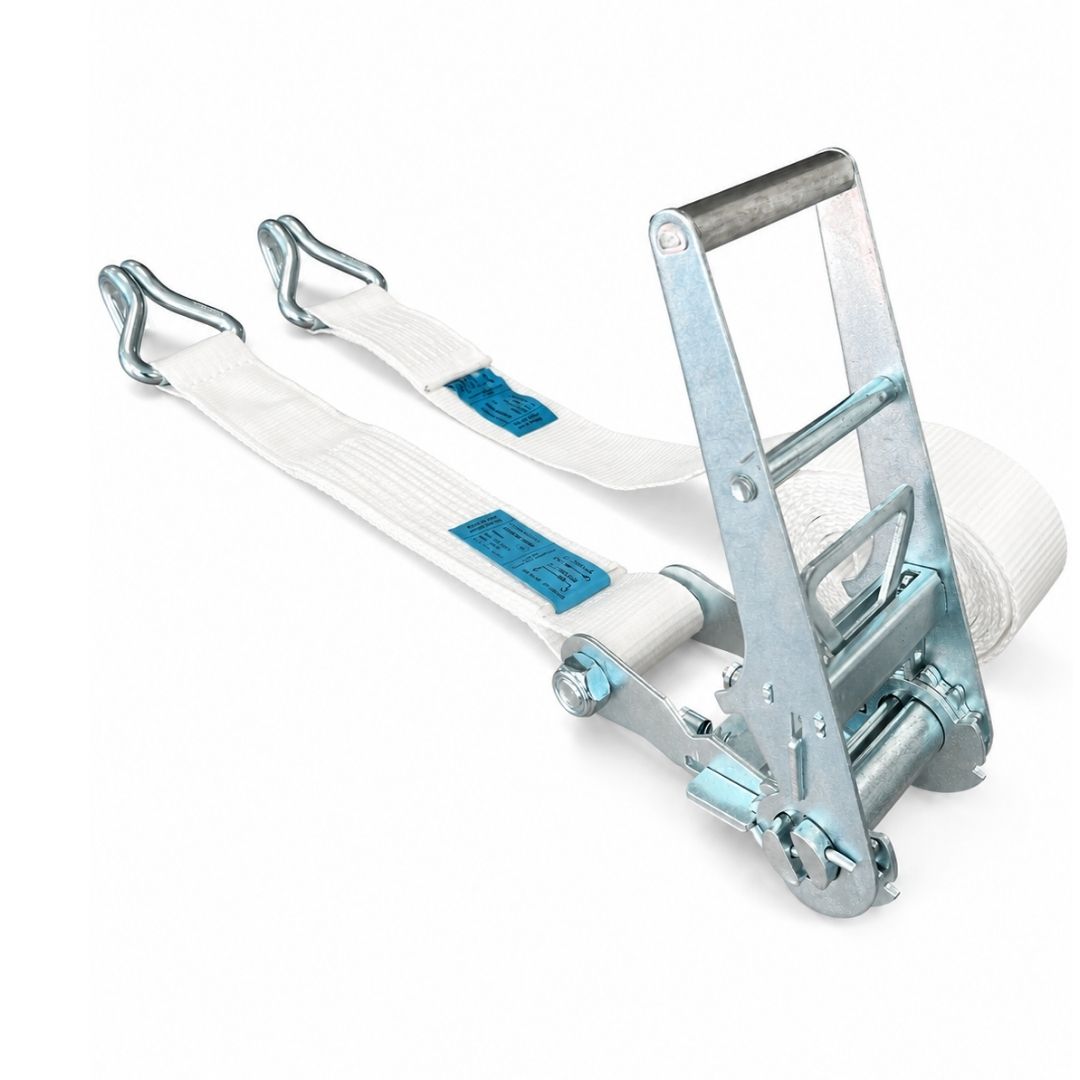

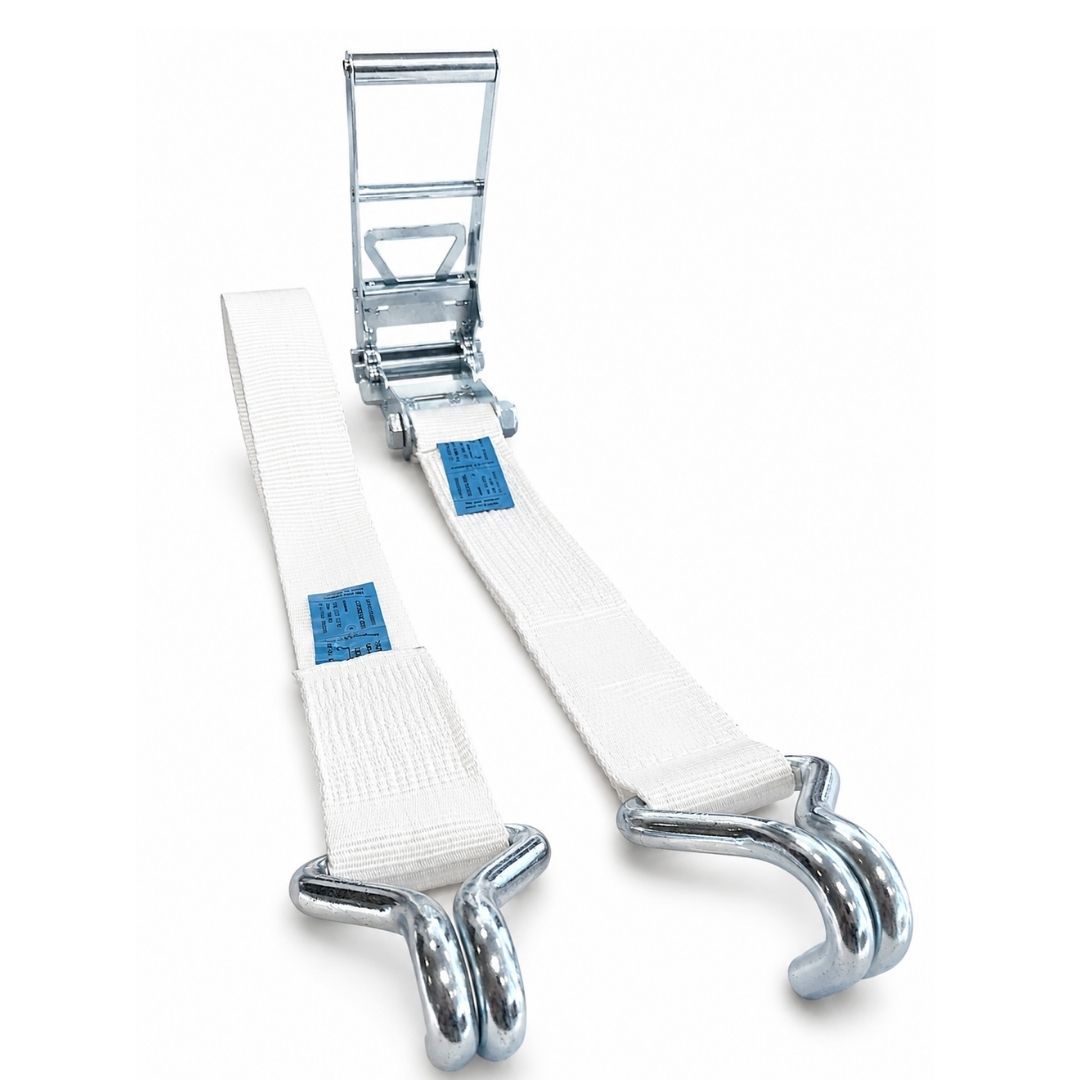

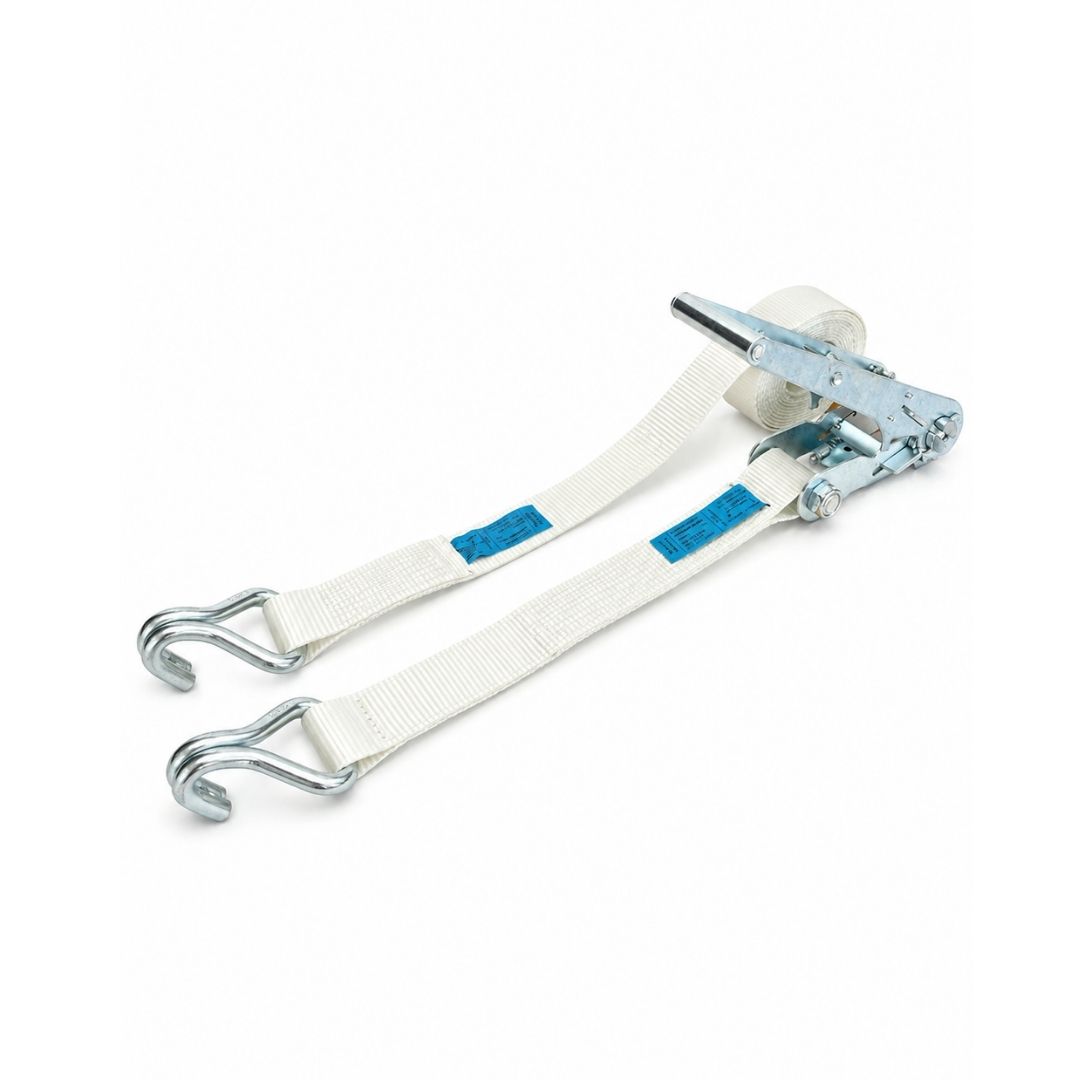

Sangle d’arrimage 75 mm LC 3500 daN – crochets doigts rapprochés

Pour l’arrimage de charges lourdes sur plateau, remorque industrielle, porte-engin ou véhicule de transport spécialisé, cette sangle d’arrimage 75 mm LC 3500 daN associe une sangle polyester haute ténacité, un tendeur à cliquet et deux crochets doigts rapprochés.

Sa configuration 2 parties répond aux applications professionnelles nécessitant une capacité d’arrimage élevée et un accrochage adapté à des points d’ancrage compatibles de géométrie relativement compacte. Conforme à la norme EN 12195-2, elle est destinée exclusivement à la sécurisation des charges pendant le transport.

Choisir la bonne sangle d’arrimage 75 mm

Une sangle 75 mm ne se choisit pas uniquement parce que la charge est « lourde ». Le choix doit partir de la méthode d’arrimage, des efforts réellement à reprendre, des points d’ancrage du véhicule et de la géométrie de la charge.

Cette version LC 3500 daN avec crochets doigts rapprochés est particulièrement adaptée lorsqu’il faut combiner :

• une capacité d’arrimage supérieure aux configurations courantes en 25, 35 ou 50 mm ;
• une sangle large pour les opérations de transport lourd ;
• une configuration 2 parties avec tendeur à cliquet ;
• des crochets adaptés à des points d’ancrage compatibles avec des doigts rapprochés ;
• des longueurs permettant de travailler sur machines, structures, équipements ou chargements volumineux.

Dans quels cas retenir la LC 3500 daN ?

La LC – Lashing Capacity – de 3500 daN représente la capacité d’arrimage du système dans les conditions prévues par son marquage.

Elle ne correspond ni à une CMU de levage, ni au poids maximal de la charge transportable.

Pour dimensionner l’arrimage, il faut notamment tenir compte :

• de la masse et du centre de gravité de la charge ;
• du risque de glissement et de basculement ;
• du coefficient de frottement ;
• du calage existant ;
• du nombre de dispositifs d’arrimage ;
• de leur orientation ;
• des angles d’arrimage ;
• de la méthode retenue : arrimage direct ou arrimage par frottement ;
• de la capacité des points d’ancrage du véhicule.

La résistance de l’ensemble reste toujours limitée par l’élément le plus faible du système : sangle, crochet, tendeur, point d’ancrage, structure du véhicule ou dispositif intermédiaire.

Crochets doigts rapprochés ou doigts écartés ?

Le choix du crochet doit être fait en fonction du point d’ancrage réel, et non simplement en fonction de la capacité de la sangle.

Les crochets doigts rapprochés sont à retenir lorsque la géométrie de l’ancrage permet un engagement correct de ce type de crochet et lorsque celui-ci peut travailler normalement dans son axe.

Pour un point plus ouvert ou dont la géométrie est mieux adaptée à un crochet plus large, choisir la sangle d’arrimage 75 mm LC 3500 daN avec crochets doigts écartés.

Un crochet ne doit jamais travailler :

• de travers ;
• en appui latéral ;
• uniquement sur son extrémité ;
• sur une arête susceptible de l’endommager ;
• sur un point d’ancrage déformé ;
• sur un ancrage dont la résistance est inconnue ou insuffisante.

50 mm, 75 mm LC 3500 ou 75 mm LC 5000 daN ?

Le choix doit rester proportionné au besoin réel.

Prendre systématiquement la sangle présentant la LC la plus élevée n’est pas une méthode de dimensionnement. La capacité, la tension, les ancrages et la méthode doivent être cohérents entre eux.

Caractéristiques techniques

LC, STF et SHF : trois données différentes

LC – Lashing Capacity

La LC indique la capacité d’arrimage du dispositif. Elle constitue une donnée essentielle pour le dimensionnement d’un arrimage direct.

Une LC de 3500 daN ne signifie donc pas qu’une sangle permet à elle seule de retenir « une charge de 3,5 tonnes » dans toutes les situations.

STF – Standard Tension Force

La STF correspond à la force de tension obtenue dans la sangle après actionnement du tendeur dans les conditions normalisées.

Elle est particulièrement importante en arrimage par frottement, puisque le maintien est obtenu notamment en augmentant la pression de la charge sur son support.

La STF ne peut pas être déduite de la LC : la valeur portée sur l’étiquette du système doit être utilisée pour tout dimensionnement.

SHF – Standard Hand Force

La SHF correspond à l’effort manuel normalisé appliqué au tendeur.

Le tendeur doit être actionné avec la poignée prévue à cet effet. Ne jamais utiliser de tube, barre ou rallonge improvisée pour augmenter artificiellement la tension.

Arrimage direct ou arrimage par frottement ?

Cette distinction est essentielle avec une sangle à forte LC.

Arrimage direct

En arrimage direct, les dispositifs sont orientés de manière à reprendre directement les déplacements potentiels de la charge.

La LC est alors une donnée fondamentale du dimensionnement, avec :

• la direction des efforts ;
• les angles d’arrimage ;
• la géométrie du chargement ;
• le nombre de sangles ;
• la capacité des points d’ancrage.

Une LC élevée n’autorise jamais à négliger la résistance des ancrages.

Arrimage par frottement

En arrimage par frottement, la sangle passe généralement au-dessus de la charge afin d’augmenter l’effort de plaquage et donc le frottement entre la charge et son support.

Dans ce cas, la STF devient déterminante.

Une sangle présentant une forte LC mais une STF inadaptée à la configuration ne doit pas être considérée automatiquement comme plus efficace.

Le dimensionnement dépend également :

• du coefficient de frottement ;
• de l’angle vertical de la sangle ;
• de la masse de la charge ;
• du nombre de sangles ;
• du calage ;
• de la stabilité du chargement.

Avantages concrets de la sangle 75 mm LC 3500 daN

Capacité adaptée au transport lourd

La LC 3500 daN permet d’intégrer cette sangle dans des systèmes d’arrimage destinés à des charges importantes lorsque le dimensionnement l’exige.

Largeur 75 mm

La largeur de sangle offre une surface de contact importante, intéressante sur les charges compatibles avec un arrimage textile.

Elle ne dispense toutefois jamais d'utiliser une protection lorsque la sangle rencontre une arête vive ou une zone abrasive.

Configuration 2 parties

La partie courte équipée du tendeur et la partie longue permettent une installation entre deux points d’ancrage distincts, configuration courante pour l’arrimage professionnel sur plateau et remorque.

Accrochage par crochets doigts rapprochés

Cette terminaison permet de sélectionner précisément la configuration adaptée aux ancrages du véhicule, plutôt que d’utiliser un crochet dont la forme serait mal adaptée.

Plusieurs longueurs

Les longueurs de 3 à 12 mètres permettent d’adapter le système aux dimensions du chargement et à l’implantation des points d’ancrage.

La longueur doit rester suffisante pour installer et tendre correctement le système sans créer un excédent inutile ou une mauvaise position du tendeur.

Domaines d’utilisation

Cette sangle d’arrimage 75 mm est destinée aux professionnels confrontés à des opérations d’arrimage exigeantes, notamment :

• transport routier de charges lourdes ;
• plateaux et remorques industrielles ;
• transport de machines et équipements ;
• matériels de chantier ;
• équipements agricoles ;
• structures métalliques ;
• pièces industrielles lourdes ou volumineuses ;
• charges techniques ou atypiques ;
• transport spécialisé et opérations nécessitant un dimensionnement d’arrimage renforcé.

La compatibilité doit être vérifiée pour chaque chargement : un type de sangle ne peut pas être validé uniquement par le métier ou par le poids apparent de la charge.

Arêtes vives : protection obligatoire de la sangle

Les arêtes métalliques, angles de machines, tôles, pièces brutes, éléments en béton et surfaces abrasives peuvent endommager rapidement une sangle textile sous tension.

Une sangle ne doit pas travailler directement sur une zone susceptible de la couper ou de l’user.

Utiliser selon la configuration :

• cornières de protection ;
• coins de protection ;
• fourreaux ou protections textiles adaptés ;
• dispositifs permettant d’éloigner la sangle de l’arête.

La protection doit rester correctement positionnée pendant tout le transport.

Une capacité LC élevée ne protège pas une sangle contre une coupure : une détérioration locale du textile peut compromettre le système bien avant que sa capacité nominale ne soit sollicitée.

Points de contrôle avant chaque utilisation

Avant la mise en tension, contrôler l’ensemble du dispositif.

Sangle textile

Vérifier :

• coupures ou entailles ;
• abrasion importante ;
• effilochage ;
• détérioration defait cette page s lisières ;
• brûlures ;
• attaque chimique visible ;
• déformation ou écrasement important ;
• coutures détériorées ;
• présence de nœuds ;
• étiquette absente ou illisible.

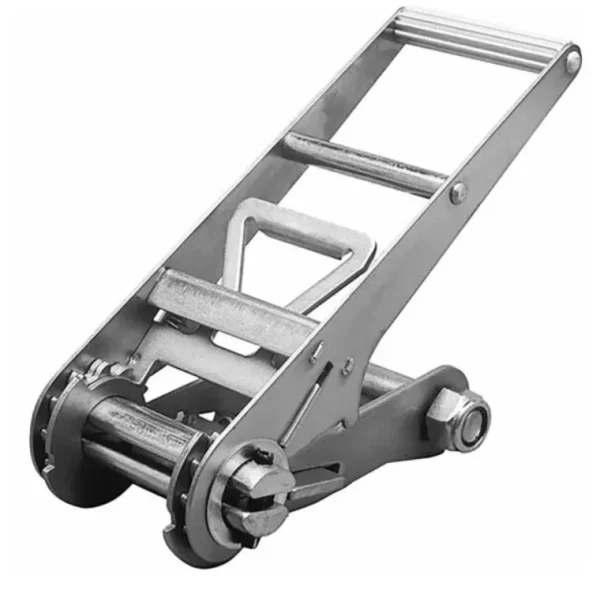

Tendeur à cliquet

Vérifier :

• fonctionnement libre du mécanisme ;
• verrouillage correct ;
• absence de déformation ;
• absence de fissure ou détérioration visible ;
• axe et poignée en état ;
• absence de grippage compromettant le fonctionnement.

Crochets doigts rapprochés

Contrôler :

• absence de déformation ;
• absence d’ouverture anormale ;
• absence de fissure ou dommage visible ;
• usure compatible avec l’utilisation ;
• engagement correct dans le point d’ancrage.

Points d’ancrage

Vérifier leur :

• résistance ;
• état ;
• géométrie ;
• position ;
• compatibilité avec le crochet ;
• capacité à reprendre l’effort dans la direction prévue.

Mise en place : points de vigilance terrain

Pour conserver les performances du système :

• dérouler la sangle sans vrille ;
• ne jamais faire de nœud ;
• engager complètement les crochets ;
• conserver un travail du crochet aussi axial que possible ;
• positionner correctement le tendeur ;
• protéger toutes les zones agressives ;
• éliminer le mou avant la mise en tension ;
• actionner normalement le cliquet, sans rallonge ;
• vérifier le verrouillage du tendeur ;
• ranger et immobiliser l’excédent de sangle ;
• contrôler la stabilité générale de la charge avant départ.

Lorsque la charge, son support ou son calage peuvent se tasser ou se mettre en place pendant le roulage, recontrôler l’arrimage et la tension après les premières sollicitations et en cours de transport lorsque nécessaire.

Erreurs fréquentes à éviter

Confondre LC et poids de la charge

LC 3500 daN n’est pas synonyme de “charge maximale 3500 kg”.

La masse transportable dépend de l’ensemble du calcul d’arrimage.

Choisir la sangle uniquement selon sa largeur

Une 75 mm n’est pertinente que si ses caractéristiques correspondent à la méthode, aux ancrages et aux efforts à reprendre.

Dimensionner un arrimage par frottement avec la LC

Pour l’arrimage par frottement, la STF, le coefficient de frottement et les angles ont un rôle déterminant.

Forcer le cliquet avec une rallonge

Un tube ou une barre placé sur la poignée modifie l’effort appliqué au tendeur et constitue une utilisation incorrecte.

Accrocher le crochet sur un point inadapté

La forme du crochet et celle du point d’ancrage doivent être compatibles. Un crochet mal engagé peut devenir l’élément faible du montage.

Passer directement sur une arête métallique

Une sangle polyester sous tension doit être protégée contre les arêtes susceptibles de la couper ou de l’abraser.

Utiliser une sangle endommagée

Une coupure, une couture détériorée, un crochet déformé, un tendeur défectueux ou une étiquette devenue illisible doivent conduire à mettre le système à l’écart.

Conformité et sécurité – EN 12195-2

Cette sangle relève de la norme EN 12195-2 applicable aux dispositifs d’arrimage en sangles textiles en fibres synthétiques.

Avant utilisation, l’opérateur doit pouvoir identifier les données nécessaires au choix et au contrôle du système grâce à son marquage et à son étiquette.

En particulier :

• capacité d’arrimage LC ;
• matière textile ;
• longueur ;
• éléments d’identification et de traçabilité ;
• référence à la norme ;
• données de tension applicables au système.

L’étiquette doit rester lisible pendant la durée d’utilisation du produit.

Important : une sangle d’arrimage n’est pas une élingue

Cette sangle est conçue pour maintenir une charge pendant le transport.

Elle ne doit jamais être utilisée pour :

• lever une charge ;
• suspendre une charge ;
• remplacer une élingue de levage.

Pour une opération de levage, utiliser exclusivement un équipement disposant d’une CMU/WLL et conforme à la norme applicable au produit de levage concerné.

Bien construire son système d’arrimage

Sur une charge lourde, la sangle n’est qu’un élément du système.

L’efficacité finale dépend également :

Charge → stabilité → calage → frottement → méthode d’arrimage → sangles → protections → crochets → points d’ancrage → contrôle avant départ.

Une faiblesse sur un seul de ces points peut rendre insuffisant un système pourtant équipé de sangles à forte capacité.

À associer à cette sangle

Pour construire un parcours professionnel cohérent autour de ce produit :

Comparer les sangles d’arrimage 75 mm
Pour choisir entre LC 3500 et 5000 daN, configuration avec crochets ou type ceinture selon le besoin.

Voir la sangle 75 mm LC 3500 daN à crochets doigts écartés
À comparer lorsque la géométrie des points d’ancrage nécessite un crochet plus ouvert.

Découvrir les sangles d’arrimage 50 mm poids lourd
Pour les applications où une 50 mm correctement dimensionnée apporte déjà la capacité et la tension nécessaires.

Consulter les protections d’arrimage : coins, cornières et passants
Indispensables dès qu’une sangle risque de travailler sur un angle ou une surface abrasive.

Découvrir les tendeurs et chaînes d’arrimage EN 12195-3
Pour les configurations où une solution acier est mieux adaptée aux contraintes du chargement.

Consulter le guide Weiss : Arrimage – normes, technique et utilisation
Pour dimensionner un arrimage à partir de la LC, de la STF, du frottement, des angles et de la méthode retenue.

FAQ

Quelle charge peut-on arrimer avec une sangle LC 3500 daN ?

Il n’existe pas de poids maximal universel pouvant être déduit directement de la LC. La capacité nécessaire dépend de la méthode d’arrimage, de la masse et de la stabilité de la charge, du coefficient de frottement, des angles, du calage, du nombre de sangles et des points d’ancrage. La LC 3500 daN est une capacité d’arrimage, pas une indication de poids maximal transportable.

Quand choisir les crochets doigts rapprochés ?

Lorsque la géométrie des points d’ancrage permet au crochet doigts rapprochés de s’engager correctement et de travailler dans son axe. Pour un ancrage plus ouvert ou une autre géométrie, une version à crochets doigts écartés peut être plus appropriée.

Peut-on utiliser cette sangle pour lever une machine ?

Non. Cette sangle est un équipement d’arrimage conforme EN 12195-2. Elle ne possède pas une CMU de levage et ne doit jamais servir à lever ou suspendre une charge. Une opération de levage nécessite une élingue ou un accessoire de levage adapté et identifié pour cet usage.

Sangle d’arrimage 75 mm pour les configurations exigeantes

Avec sa LC de 3500 daN, sa largeur de 75 mm, son tendeur à cliquet et ses crochets doigts rapprochés, cette sangle répond aux besoins d’arrimage lourd lorsque cette configuration correspond au calcul et aux points d’ancrage disponibles.

Sélectionnez la longueur adaptée à votre chargement. Pour une configuration particulière, une capacité différente ou un doute sur le type de crochet, Corderie Weiss vous accompagne dans le choix du système d’arrimage adapté aux contraintes réelles de votre transport.
