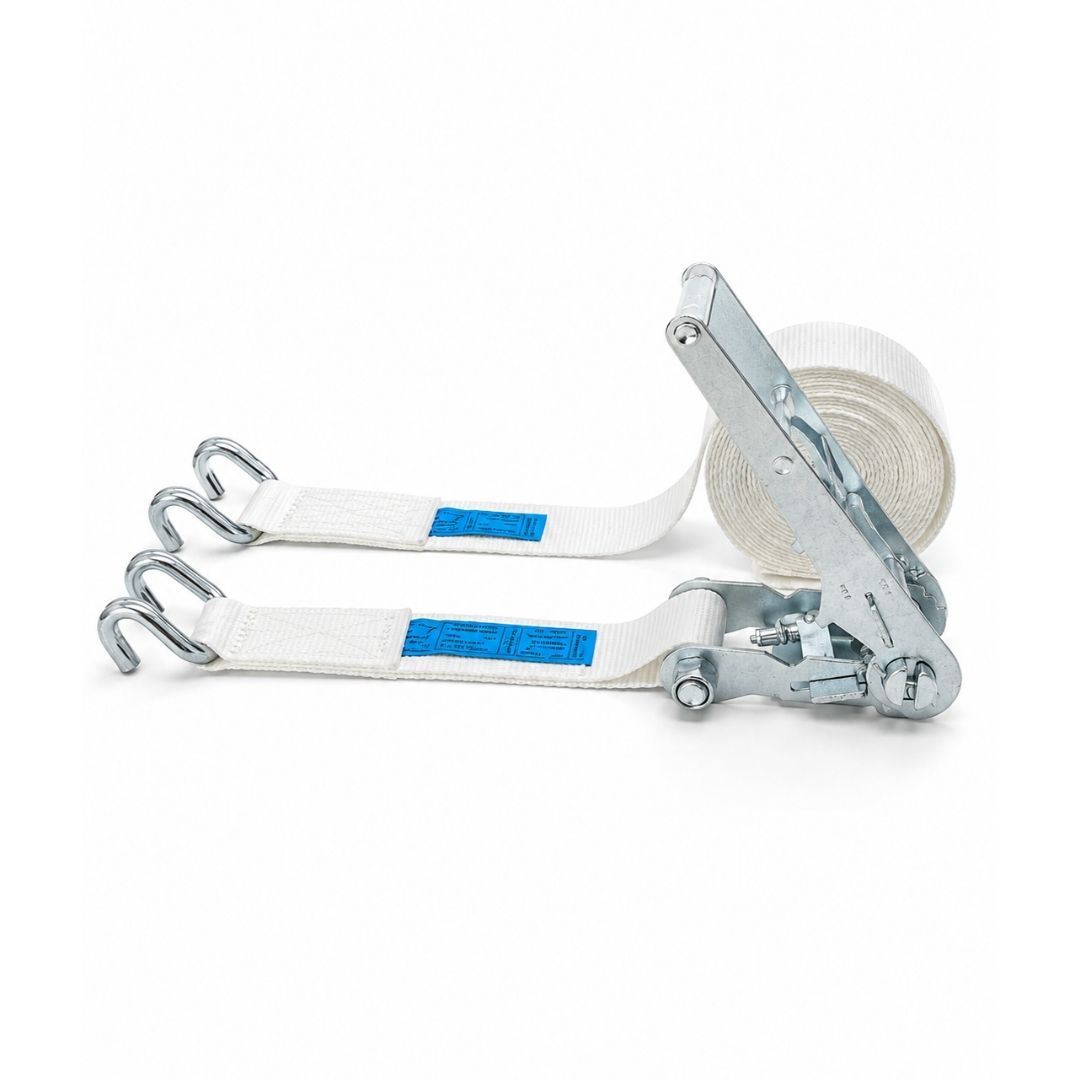

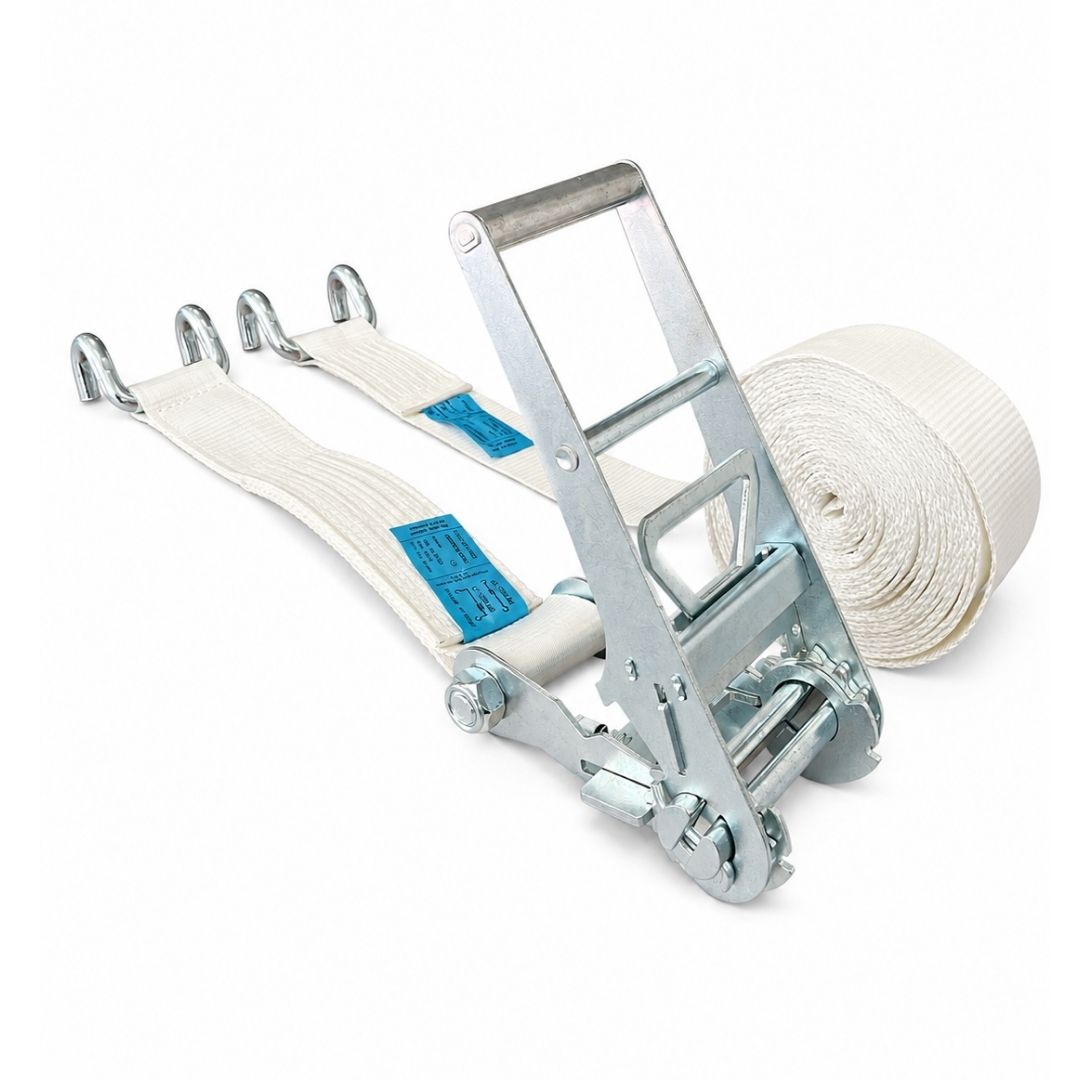

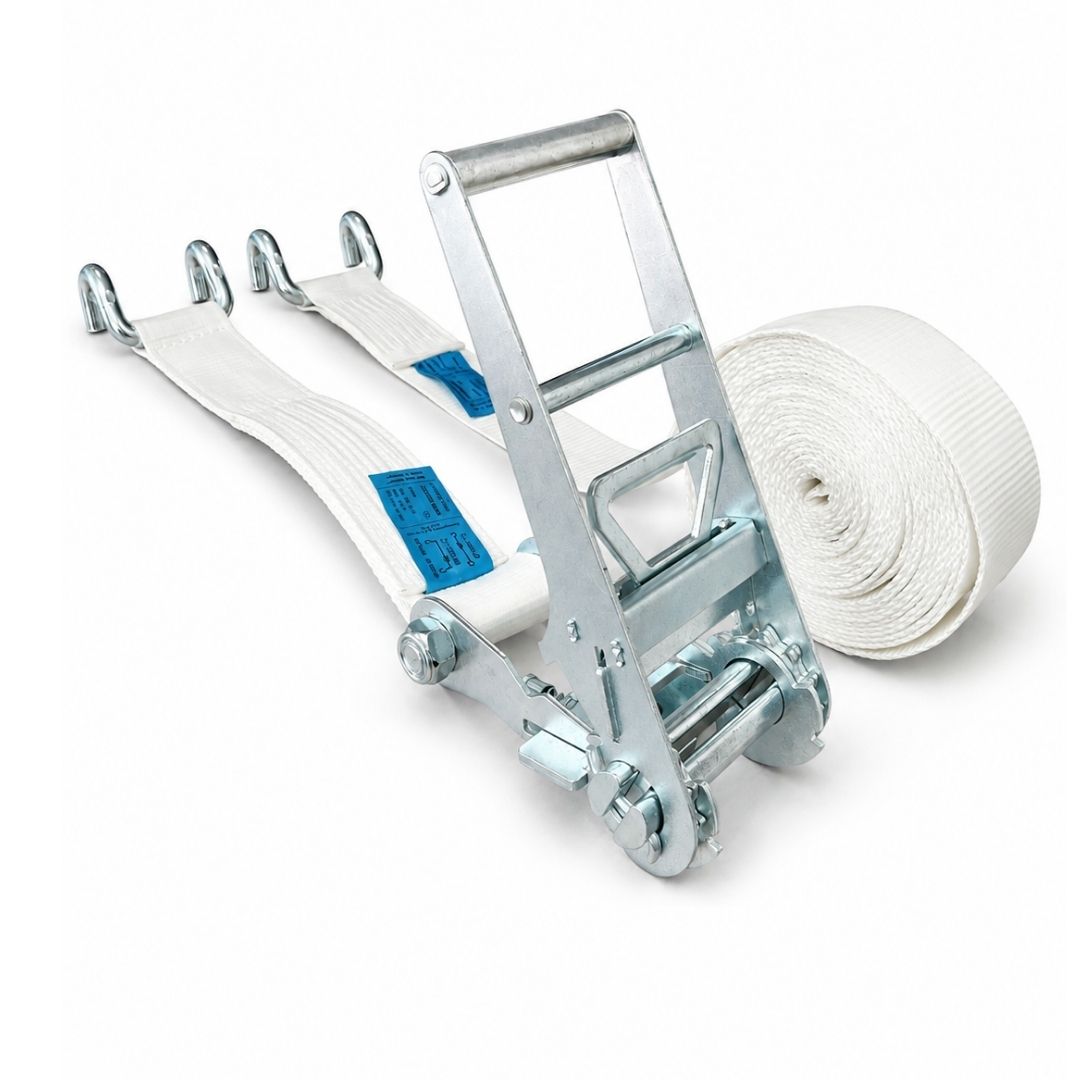

Sangle d’arrimage 75 mm LC 3500 daN – crochets doigts écartés

Pour l’arrimage de charges lourdes ou volumineuses sur plateau, remorque industrielle, porte-engin ou véhicule de transport spécialisé, cette sangle d’arrimage largeur 75 mm associe une LC de 3500 daN, un tendeur à cliquet et deux crochets doigts écartés.

Sa configuration 2 parties est particulièrement adaptée lorsque les points d’ancrage présentent une géométrie compatible avec un crochet plus ouvert. Conforme à la norme EN 12195-2, elle est destinée aux professionnels qui recherchent une forte capacité d’arrimage sans perdre de vue l’essentiel : la LC de la sangle n’est exploitable que si le tendeur, les crochets, les points d’ancrage, les angles et la méthode d’arrimage sont cohérents avec la charge.

Choisir la bonne sangle d’arrimage 75 mm

Une sangle 75 mm ne se sélectionne pas uniquement en fonction du poids de la charge.

Le choix doit partir :

• de la méthode d’arrimage ;
• des efforts réellement à reprendre ;
• de la masse et du centre de gravité de la charge ;
• du risque de glissement, basculement ou roulement ;
• du coefficient de frottement ;
• du calage ;
• des angles d’arrimage ;
• des points d’ancrage disponibles ;
• de la géométrie de ces points ;
• de la LC et, en arrimage couvrant, de la STF du système.

Cette version 75 mm LC 3500 daN avec crochets doigts écartés est particulièrement pertinente lorsqu’il faut réunir :

• une capacité d’arrimage supérieure aux configurations usuelles en 25, 35 ou 50 mm ;
• une sangle large pour le transport lourd ;
• une configuration 2 parties ;
• une mise en tension par cliquet ;
• un accrochage compatible avec des points relativement ouverts ou larges ;
• des longueurs adaptées aux machines, équipements, structures ou chargements volumineux.

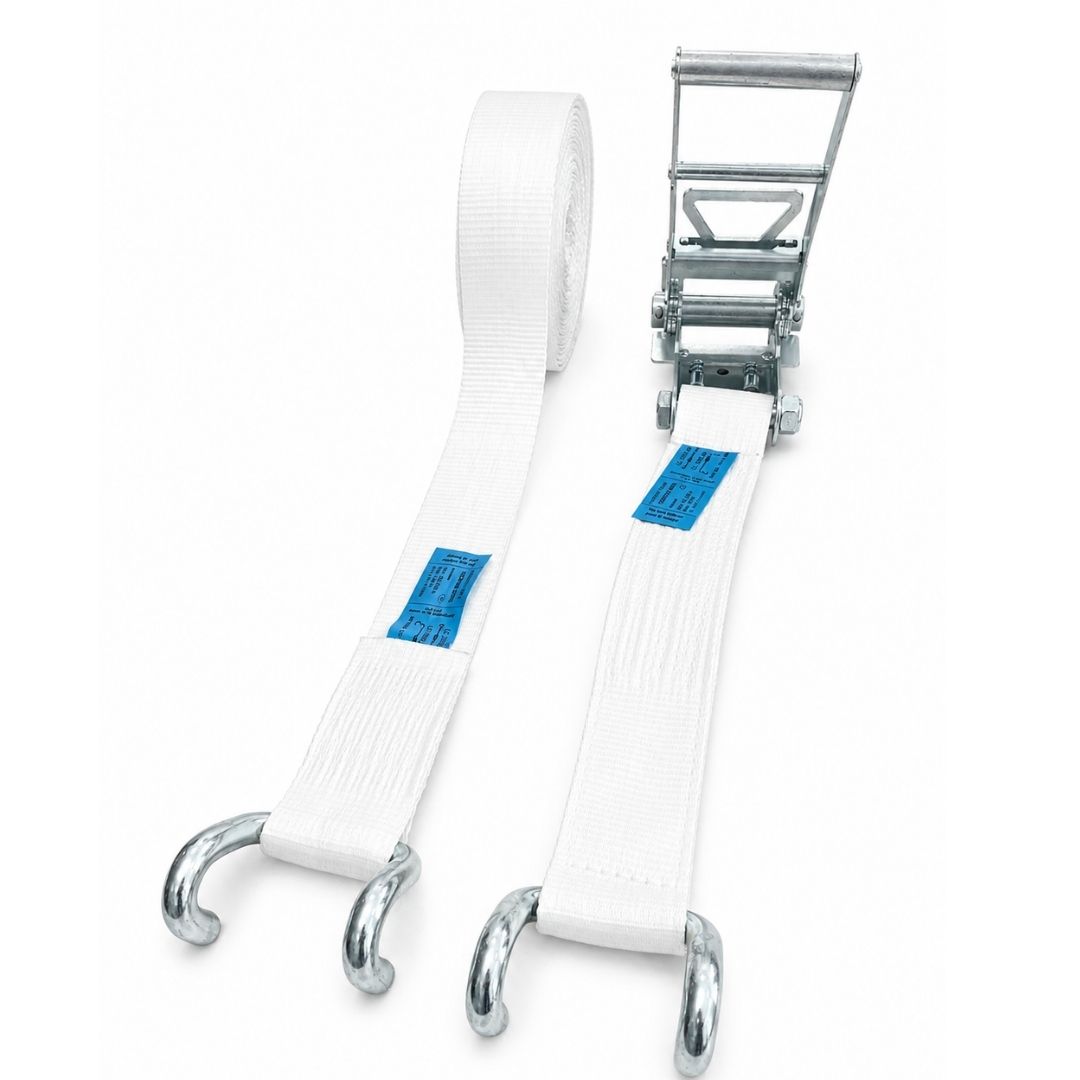

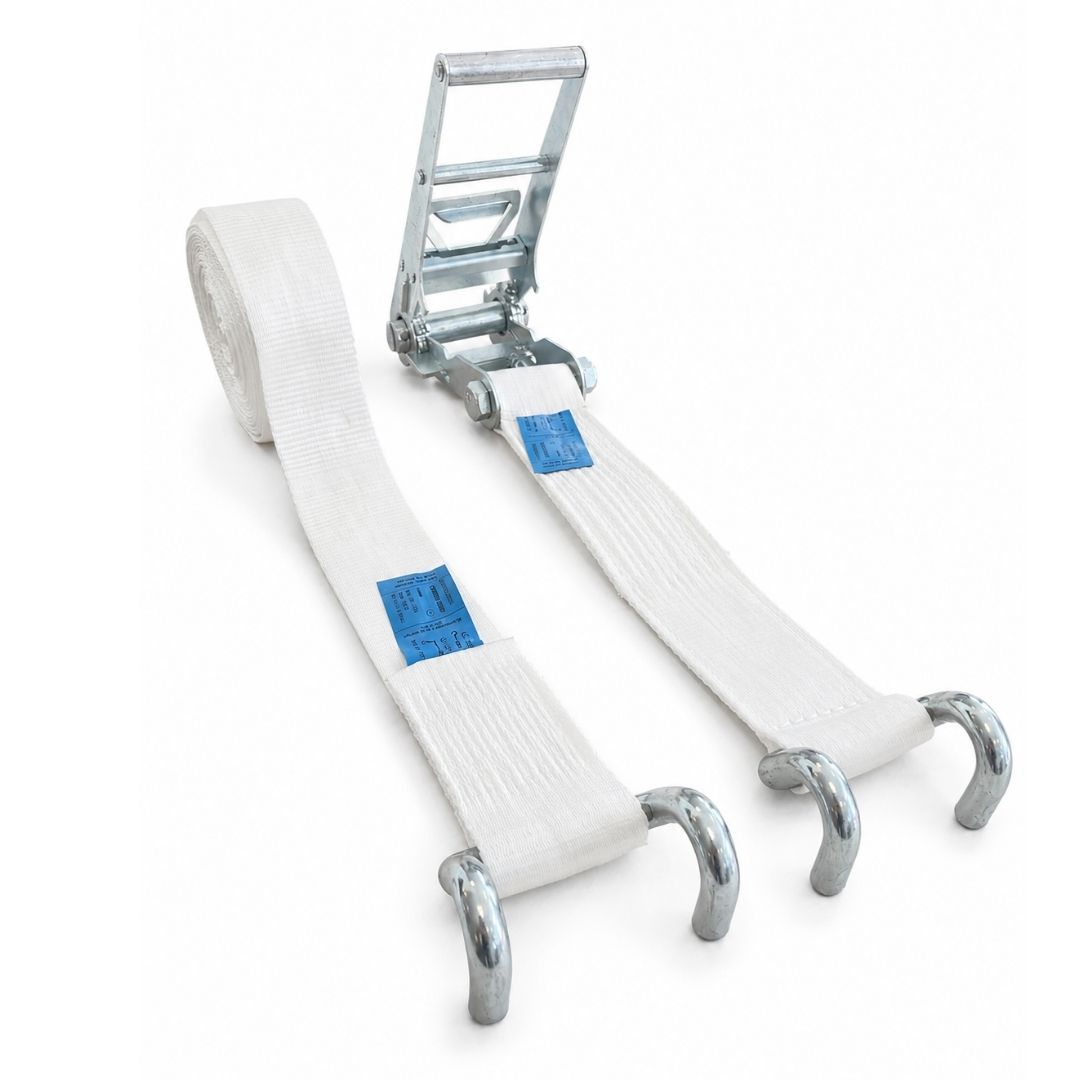

Crochets doigts écartés : le véritable critère de choix

Le choix entre crochets doigts écartés et crochets doigts rapprochés ne doit pas être fait au hasard.

Il dépend avant tout de la géométrie du point d’ancrage réel.

Les crochets doigts écartés sont à retenir lorsque l’ouverture et la forme du point d’ancrage permettent un engagement correct de cette terminaison et un travail convenable du crochet dans son axe.

Ils peuvent notamment être intéressants sur certains :

• anneaux d’ancrage ouverts ;
• points de plateau ;
• platines ;
• éléments de châssis prévus pour l’arrimage ;
• dispositifs dont la géométrie se prête mal à un crochet plus resserré.

Cela ne signifie pas qu’un crochet doigts écartés est systématiquement meilleur ou plus résistant qu’un crochet doigts rapprochés.

Le bon crochet est celui qui s’engage correctement dans le point prévu et transmet l’effort sans sollicitation parasite.

Doigts écartés ou doigts rapprochés ?

Un crochet ne doit pas travailler :

• en torsion ;
• de travers ;
• uniquement sur sa pointe ;
• en appui latéral anormal ;
• sur une arête susceptible de l’endommager ;
• sur un point d’ancrage déformé ;
• sur une zone non prévue pour reprendre l’effort ;
• sur un ancrage dont la capacité est insuffisante ou inconnue.

À LC 3500 daN, la capacité du point d’ancrage mérite autant d’attention que celle de la sangle.

Dans quels cas retenir une LC de 3500 daN ?

La LC – Lashing Capacity – de 3500 daN représente la capacité d’arrimage du système dans la configuration prévue par son marquage.

Elle ne représente pas :

• une CMU de levage ;
• un poids maximal de chargement ;
• une résistance de point d’ancrage ;
• une force de serrage ;
• une résistance à la rupture.

Il est donc incorrect d’affirmer qu’une sangle LC 3500 daN permet simplement « d’arrimer 3,5 tonnes ».

Le besoin réel dépend de l’ensemble du plan d’arrimage.

LC 3500 ou LC 5000 daN ?

Une LC supérieure n’est utile que lorsque les efforts à reprendre la justifient.

Prendre systématiquement la LC la plus élevée n’est pas une méthode de sécurisation.

Une sangle LC 5000 daN n’apporte aucun bénéfice si le besoin réel est inférieur ou si les points d’ancrage ne permettent pas d’exploiter cette capacité.

Caractéristiques techniques

Attention à la valeur de rupture annoncée à 11 tonnes

La résistance à la rupture annoncée de la sangle ne constitue pas une capacité d’utilisation.

C’est une donnée distincte de la LC du système complet.

Pour dimensionner l’arrimage, la donnée à retenir est ici la LC de 3500 daN, associée aux caractéristiques réelles de la configuration et aux informations portées sur l’étiquette.

La valeur de rupture ne doit donc jamais être transformée en :

• charge maximale ;
• CMU ;
• LC ;
• capacité du crochet ;
• capacité du point d’ancrage.

LC, STF et SHF : trois données, trois fonctions

LC – Lashing Capacity

La LC caractérise la capacité d’arrimage du système.

Elle intervient principalement lorsque la sangle reprend directement les efforts susceptibles de déplacer la charge.

C’est donc une donnée essentielle en arrimage direct.

STF – Standard Tension Force

La STF correspond à la force de tension résiduelle obtenue après actionnement normalisé du tendeur.

Elle est particulièrement importante en arrimage couvrant par frottement, puisque l’objectif est d’augmenter la pression de la charge sur son support afin d’accroître le frottement disponible.

Une forte LC n’implique pas nécessairement une forte STF.

Pour tout calcul, retenir la STF indiquée sur l’étiquette de la sangle effectivement utilisée.

SHF – Standard Hand Force

La SHF correspond à l’effort manuel normalisé appliqué au dispositif de tension.

La valeur réellement applicable doit elle aussi être vérifiée sur l’étiquette du système.

Le tendeur doit être utilisé avec sa poignée telle qu’elle est conçue.

Ne jamais augmenter artificiellement l’effort avec :

• un tube ;
• une barre ;
• une rallonge ;
• un levier improvisé ;
• le pied ou le poids du corps.

Si la tension obtenue est insuffisante, il faut modifier le système d’arrimage, pas forcer le tendeur au-delà de son fonctionnement prévu.

Arrimage direct : exploiter correctement la LC 3500 daN

En arrimage direct, la sangle est disposée de manière à reprendre directement une partie des efforts générés par le déplacement potentiel de la charge.

La LC 3500 daN prend alors une importance centrale.

Mais elle ne travaille jamais seule.

Le dimensionnement doit également intégrer :

• la direction de l’effort ;
• l’angle vertical de la sangle ;
• son orientation horizontale ;
• la masse de la charge ;
• son centre de gravité ;
• son coefficient de frottement ;
• le calage ;
• le nombre de dispositifs ;
• la capacité des points d’ancrage.

Une sangle à forte LC montée avec un angle défavorable ou sur un ancrage insuffisant ne fournit pas la même retenue utile qu’une configuration correctement dimensionnée.

Le point faible limite tout le montage

Dans une configuration 2 parties, il faut raisonner sur l’ensemble :

point d’ancrage → crochet → couture → sangle → tendeur → couture → crochet → point d’ancrage

La capacité exploitable du système reste limitée par son élément le moins résistant.

Une LC importante ne renforce pas un point d’ancrage insuffisant.

Arrimage couvrant : ne pas choisir cette sangle sur la seule LC

En arrimage couvrant, la sangle passe au-dessus de la charge pour augmenter sa pression sur le plancher.

Le maintien est alors fortement dépendant du frottement.

Les paramètres à prendre en compte comprennent notamment :

• la STF ;
• le coefficient de frottement ;
• l’angle vertical de la sangle ;
• la masse de la charge ;
• le nombre de sangles ;
• le calage ;
• la stabilité du chargement.

Dans cette configuration, une LC de 3500 daN ne suffit pas à caractériser les performances de serrage.

Une sangle présentant une LC inférieure mais une STF plus élevée peut, selon le calcul et l'application, être plus pertinente pour produire de la précontrainte.

Il faut donc toujours choisir entre LC et STF en fonction de la méthode utilisée.

Avantages concrets de cette sangle 75 mm

Capacité adaptée aux arrimages lourds

La LC 3500 daN permet d’intégrer cette sangle dans des dispositifs de retenue nécessitant une capacité supérieure aux sangles d’arrimage courantes.

Largeur 75 mm

Le textile de 75 mm offre une surface d’appui importante et correspond aux configurations d’arrimage lourd compatibles avec une solution textile.

Cette largeur ne doit cependant jamais être assimilée à une garantie automatique de capacité ou de sécurité.

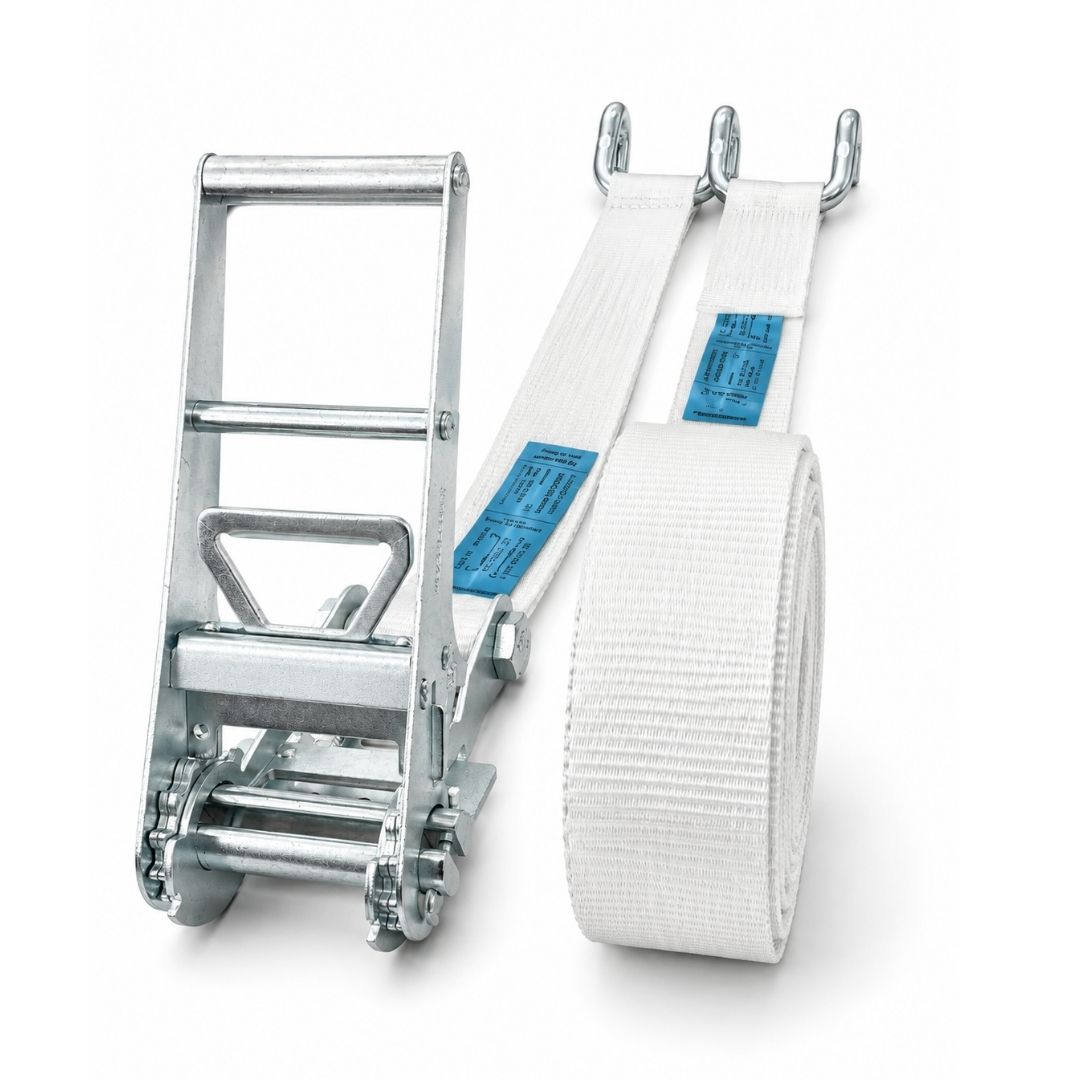

Configuration 2 parties

Le système comprend une partie courte avec tendeur et une partie longue permettant de relier deux points d’ancrage distincts.

Cette architecture est adaptée aux plateaux, remorques, porte-engins et transports techniques nécessitant un arrimage entre ancrages opposés.

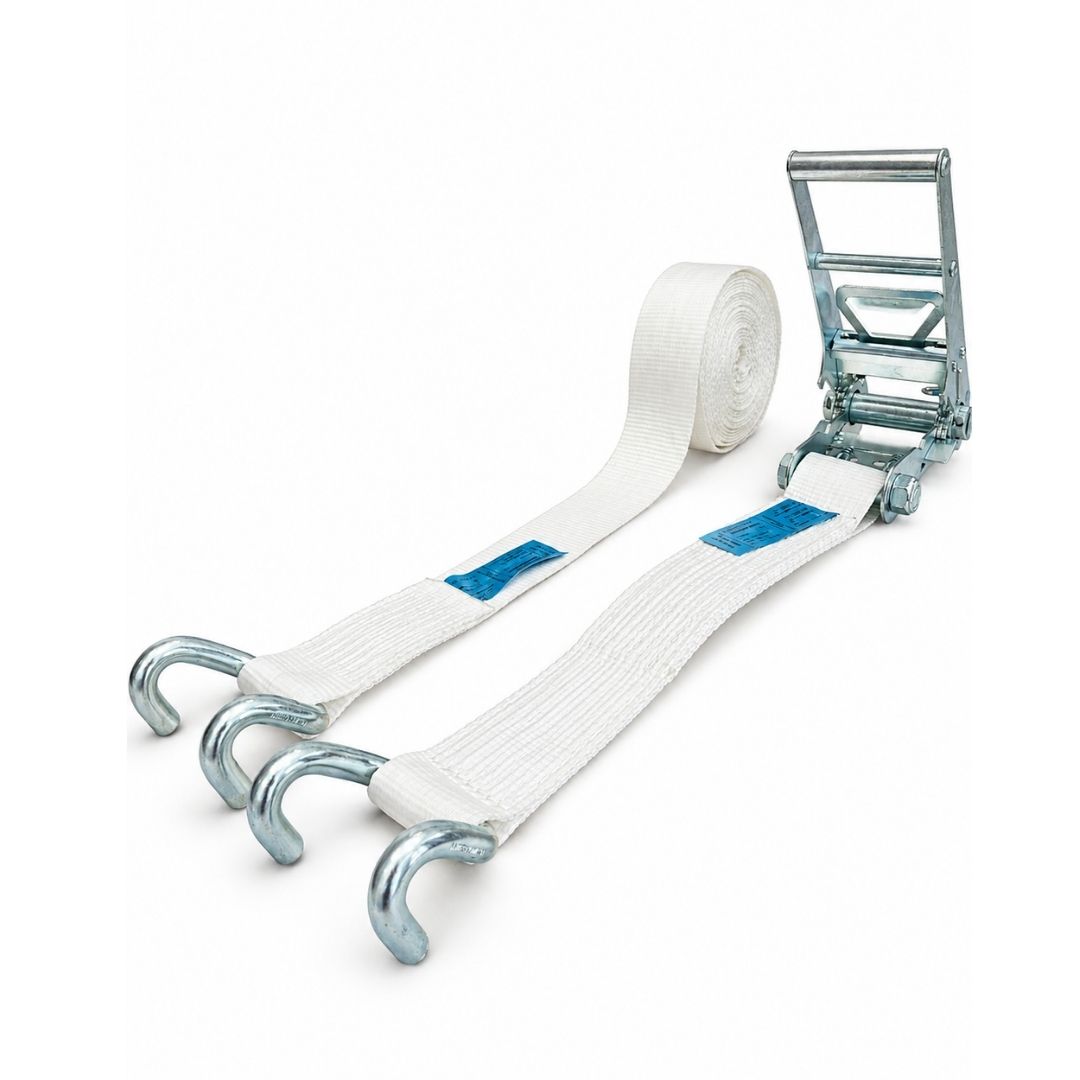

Crochets doigts écartés

Ils apportent une solution supplémentaire lorsqu’un point d’ancrage présente une géométrie mieux adaptée à une ouverture plus importante.

Cette terminaison permet donc de choisir la sangle en fonction du véhicule et de ses points réels, plutôt que d’imposer une forme de crochet inadaptée.

Longueurs de 3 à 12 mètres

Les différentes longueurs permettent d’adapter le système :

• aux dimensions de la charge ;
• à la distance entre ancrages ;
• au passage nécessaire de la sangle ;
• à la position souhaitée du tendeur.

La bonne longueur doit permettre une mise en tension correcte sans excédent démesuré ni positionnement défavorable du cliquet.

Domaines d’utilisation

Cette sangle d’arrimage 75 mm LC 3500 daN à crochets doigts écartés s’adresse notamment aux professionnels du :

• transport routier lourd ;
• transport sur plateau ;
• transport sur remorque industrielle ;
• BTP et travaux publics ;
• transport de machines ;
• transport de matériel de chantier ;
• industrie ;
• logistique lourde ;
• matériel agricole ;
• structures et éléments métalliques ;
• équipements techniques volumineux ;
• transport spécialisé.

Exemples de configurations terrain

Machine sur plateau
La LC peut être intéressante pour une retenue directe, sous réserve de disposer de points d'arrimage correctement positionnés et dimensionnés sur la machine et le véhicule.

Structure métallique volumineuse
La largeur 75 mm peut convenir lorsque la surface est compatible avec du textile. Les arêtes et zones abrasives doivent impérativement être protégées.

Matériel agricole
Les points de reprise, la stabilité de l’équipement, les éléments mobiles et la géométrie de l’ancrage doivent être contrôlés avant de retenir la configuration à crochets doigts écartés.

Charge haute ou à centre de gravité élevé
L’augmentation de la LC ne traite pas automatiquement le risque de basculement. La stabilité, la hauteur de reprise et le calage doivent être étudiés séparément.

Charges lourdes : le calage reste prioritaire

Une sangle ne doit pas devenir le moyen de compenser une charge mal positionnée.

Avant tension, vérifier :

• la stabilité du chargement ;
• son appui sur le véhicule ;
• son centre de gravité ;
• le risque de roulement ;
• le risque de basculement ;
• les possibilités de déplacement longitudinal et latéral ;
• la qualité du calage.

Sur certaines charges, un calage mécanique, des tapis antiglisse adaptés, des ranchers ou un appui structurel permettent de réduire les déplacements avant même que les sangles interviennent.

La logique professionnelle reste :

stabiliser → caler → choisir la méthode → dimensionner → arrimer.

Arêtes et surfaces abrasives : protéger impérativement le textile

Une sangle polyester peut être gravement détériorée par :

• une arête métallique ;
• une tôle ;
• un profilé ;
• un bord de machine ;
• une pièce brute ;
• du béton ;
• une surface abrasive.

Une sangle textile sous tension ne doit pas travailler directement sur une zone susceptible de la couper, de l’échauffer ou de provoquer une abrasion importante.

Selon la configuration, utiliser :

• cornières de protection ;
• coins de protection ;
• fourreaux ;
• protections textiles ;
• dispositifs permettant d’augmenter le rayon de passage et de répartir la pression.

La protection doit rester correctement positionnée pendant toute l’opération.

Une LC de 3500 daN ne protège pas une sangle contre une coupure locale.

Points de contrôle avant chaque utilisation

Le contrôle doit porter sur l’ensemble du système, pas uniquement sur le textile.

Sangle

Vérifier :

• coupures ;
• entailles ;
• abrasion excessive ;
• effilochage important ;
• lisières dégradées ;
• brûlures ;
• traces d’attaque chimique ;
• déformation importante ;
• coutures endommagées ;
• présence de nœuds ;
• état de l’étiquette.

Tendeur à cliquet

Contrôler :

• fonctionnement du mécanisme ;
• verrouillage ;
• état de la poignée ;
• état de l’axe ;
• absence de déformation ;
• absence de fissure ;
• absence de grippage empêchant le fonctionnement normal.

Crochets doigts écartés

Vérifier :

• absence de déformation ;
• absence d’ouverture anormale ;
• absence de fissure ;
• absence de détérioration importante ;
• bon alignement ;
• engagement correct sur le point d’ancrage.

Points d’ancrage

Contrôler :

• leur capacité ;
• leur fixation ;
• leur état ;
• leur géométrie ;
• leur orientation ;
• leur compatibilité avec le crochet ;
• la direction réelle de l’effort.

Étiquette et traçabilité : condition d’utilisation

L’étiquette d’une sangle d’arrimage permet d’identifier les caractéristiques nécessaires à son utilisation.

Elle doit notamment permettre de retrouver, selon le système :

• la LC ;
• la STF ;
• la SHF ;
• la matière textile ;
• la longueur ;
• la norme EN 12195-2 ;
• les informations de traçabilité.

Une sangle dont l’étiquette est absente, arrachée ou devenue illisible doit être retirée du service d’arrimage.

L’utilisateur ne doit jamais reconstruire une capacité « de mémoire » à partir de la largeur, de la couleur de la sangle ou de l’apparence du tendeur.

Mise en place : méthode terrain

Avant le départ :

1. Vérifier la stabilité et le calage de la charge.
2. Identifier les déplacements possibles.
3. Choisir les points d’ancrage réellement résistants.
4. Vérifier la compatibilité des crochets doigts écartés.
5. Dérouler la sangle sans vrille.
6. Engager complètement les crochets.
7. Protéger toutes les zones agressives.
8. Reprendre le mou avant d’actionner le tendeur.
9. Mettre en tension sans rallonge improvisée.
10. Fermer et verrouiller correctement le cliquet.
11. Immobiliser l’excédent de sangle.
12. Effectuer un contrôle général avant circulation.

Lorsque la charge ou son calage peuvent se tasser, se déplacer ou se mettre en place sous les premières sollicitations, recontrôler l’arrimage pendant le transport lorsque les conditions l’exigent.

Critères de mise à l’écart ou de réforme

Ne pas poursuivre l’utilisation d’une sangle présentant notamment :

• une coupure du textile ;
• une couture atteinte ;
• une dégradation importante des lisières ;
• une brûlure ou attaque chimique significative ;
• un tendeur ne verrouillant plus correctement ;
• une fissure ;
• un crochet déformé ;
• une corrosion critique d’un élément métallique ;
• une réparation improvisée ;
• une identification devenue impossible.

En cas de doute sur l’intégrité ou l’historique du dispositif, mettre la sangle à l’écart jusqu’à décision d’une personne compétente.

Erreurs fréquentes à éviter

Confondre LC 3500 daN et poids de la charge

La LC n’est pas une limite de masse transportable.

Utiliser les 11 tonnes de rupture comme capacité d’arrimage

La valeur de rupture du textile est une donnée destructive et ne constitue pas la capacité d’utilisation du système.

Choisir les doigts écartés simplement parce qu’ils sont plus ouverts

La forme du crochet doit correspondre au point d’ancrage. Une ouverture plus importante n’est pas un avantage si elle dégrade l’engagement ou l’orientation du crochet.

Dimensionner un arrimage couvrant uniquement avec la LC

Dans ce mode d’arrimage, la STF et le frottement sont des paramètres essentiels.

Accrocher sur un point de résistance inconnue

Une forte LC sur un point faible ne crée pas un arrimage à forte capacité.

Ajouter un tube au cliquet

Une rallonge improvisée peut surcharger le dispositif et ne doit pas être utilisée.

Travailler directement sur une arête vive

Une protection adaptée est indispensable dès que le textile risque d’être coupé ou abrasé.

Utiliser une sangle vrillée ou nouée

La sangle doit travailler déployée correctement, sans nœud.

Négliger le recontrôle

Bois, pneus, patins, emballages ou autres surfaces compressibles peuvent se tasser et entraîner une perte de tension.

Conformité et sécurité – EN 12195-2

Cette sangle relève de la norme EN 12195-2 applicable aux dispositifs d’arrimage en sangles textiles en fibres synthétiques.

Sa conformité produit ne suffit toutefois pas, à elle seule, à valider un chargement.

L’utilisateur doit encore vérifier :

• que la méthode retenue convient à la charge ;
• que le nombre de dispositifs est suffisant ;
• que les angles sont compatibles ;
• que les points d’ancrage sont résistants ;
• que les protections sont adaptées ;
• que le calage est efficace ;
• que les caractéristiques de chaque dispositif restent identifiables.

Une sangle d’arrimage n’est jamais une élingue

Cette sangle est destinée au maintien des charges pendant le transport.

Elle ne doit jamais être utilisée pour :

• lever une machine ;
• suspendre une charge ;
• remplacer une élingue plate ;
• remplacer une élingue ronde ;
• réaliser une opération de manutention suspendue.

Pour le levage, utiliser exclusivement un équipement identifié par une CMU/WLL et conforme à la norme applicable au matériel de levage concerné.

Construire un système cohérent autour de cette sangle

Une charge lourde doit être envisagée comme un système complet :

charge → stabilité → calage → frottement → méthode → angles → LC/STF → longueur → sangle → protection → crochet → ancrage → contrôle

La performance de la sangle n’efface aucune faiblesse située ailleurs dans cette chaîne.

C’est particulièrement important avec une LC de 3500 daN : plus la capacité du dispositif augmente, plus il devient essentiel de s’assurer que les points auxquels elle transmet ses efforts sont réellement capables de les reprendre.

Pour comparer ou compléter cette configuration

Comparer les sangles d’arrimage 75 mm

Pour choisir entre LC 3500 et 5000 daN, système 1 partie ou 2 parties et différentes terminaisons selon le véhicule et la méthode d’arrimage.

Voir la sangle 75 mm LC 3500 daN à crochets doigts rapprochés

À privilégier lorsque la géométrie des points d’ancrage est mieux adaptée à un crochet d’ouverture plus resserrée.

Comparer avec les sangles d’arrimage 75 mm LC 5000 daN

Lorsque le calcul de retenue justifie une LC supérieure et que les points d’ancrage permettent de l’exploiter.

Découvrir les sangles d’arrimage 50 mm poids lourds

Pour les transports où une configuration 50 mm correctement dimensionnée en LC, STF et terminaisons répond déjà au besoin.

Consulter les protections d’arrimage, coins, cornières et passants

Pour protéger le textile sur les arêtes, répartir la pression et sécuriser le passage de la sangle.

Consulter les tendeurs et chaînes d’arrimage

Lorsque la charge, les zones de contact ou les contraintes mécaniques rendent une solution textile moins appropriée.

Consulter le guide Weiss – Arrimage : normes, technique et utilisation

Pour approfondir les méthodes d’arrimage, le calcul, la LC, la STF, la SHF, les angles, le frottement, les points d’ancrage et les contrôles.

FAQ

Quand choisir les crochets doigts écartés plutôt que les doigts rapprochés ?

Lorsque la géométrie du point d’ancrage permet au crochet doigts écartés de s’engager correctement et de travailler dans son axe. Il ne faut pas choisir selon l’apparence ou la seule largeur d’ouverture : le crochet et le point d’ancrage doivent former un ensemble mécaniquement cohérent.

Une sangle LC 3500 daN peut-elle arrimer une charge de 3500 kg ?

Pas automatiquement. La LC de 3500 daN est une capacité d’arrimage et non un poids maximal de chargement. Le dimensionnement dépend notamment de la masse, du frottement, du calage, des angles, de la méthode retenue, du nombre de dispositifs et des points d’ancrage.

À quoi correspondent les 11 tonnes de rupture annoncées ?

À une résistance à la rupture annoncée pour la sangle textile, et non à une capacité d’utilisation de 11 tonnes. Cette valeur ne doit être assimilée ni à la LC du système, ni à une CMU, ni au poids d’une charge transportable. Pour l’arrimage, la donnée de capacité du système est ici la LC de 3500 daN.

Sangle d’arrimage 75 mm LC 3500 daN pour points d’ancrage compatibles

Avec sa largeur de 75 mm, sa LC de 3500 daN, sa configuration 2 parties, son tendeur à cliquet et ses crochets doigts écartés, cette sangle répond aux arrimages professionnels lourds lorsque la charge, les points d’ancrage et la méthode justifient cette configuration.

Choisissez la longueur en fonction du chargement et vérifiez avant utilisation la géométrie et la capacité de chaque point d’accrochage.

Pour arbitrer entre LC 3500 ou 5000 daN, crochets doigts écartés ou rapprochés, sangle textile ou chaîne d’arrimage, Corderie Weiss accompagne les professionnels dans le choix d’une solution adaptée aux contraintes réelles du transport.
