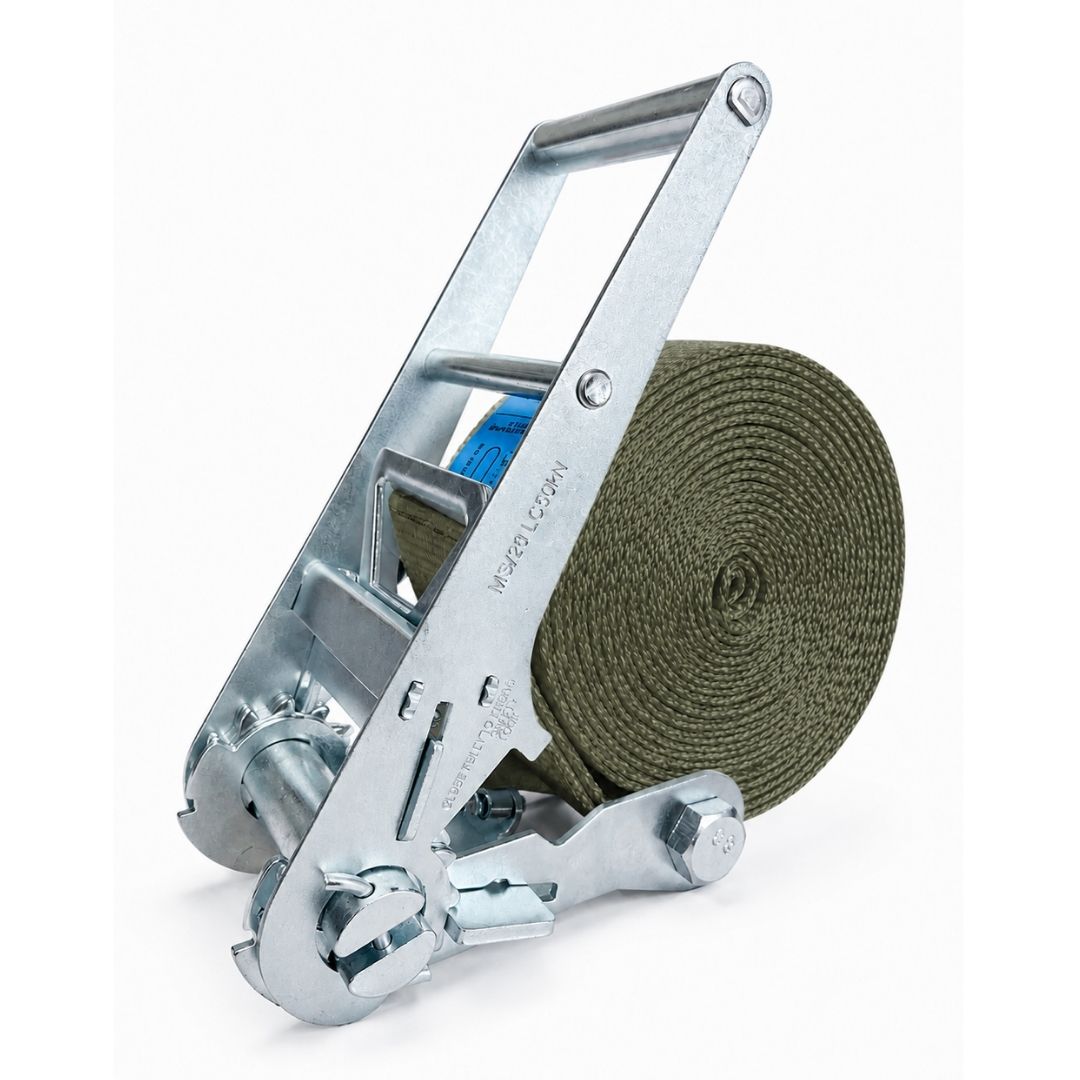

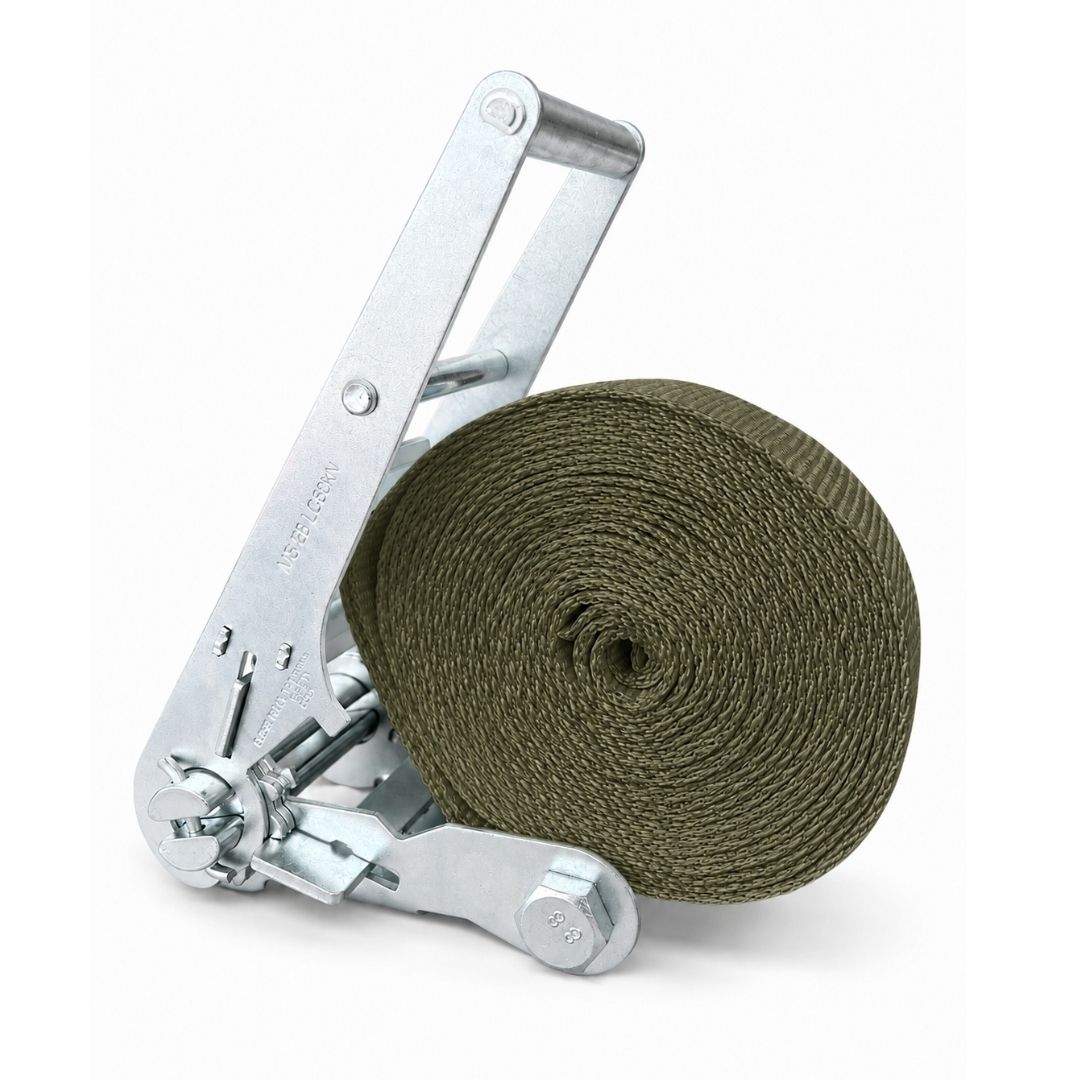

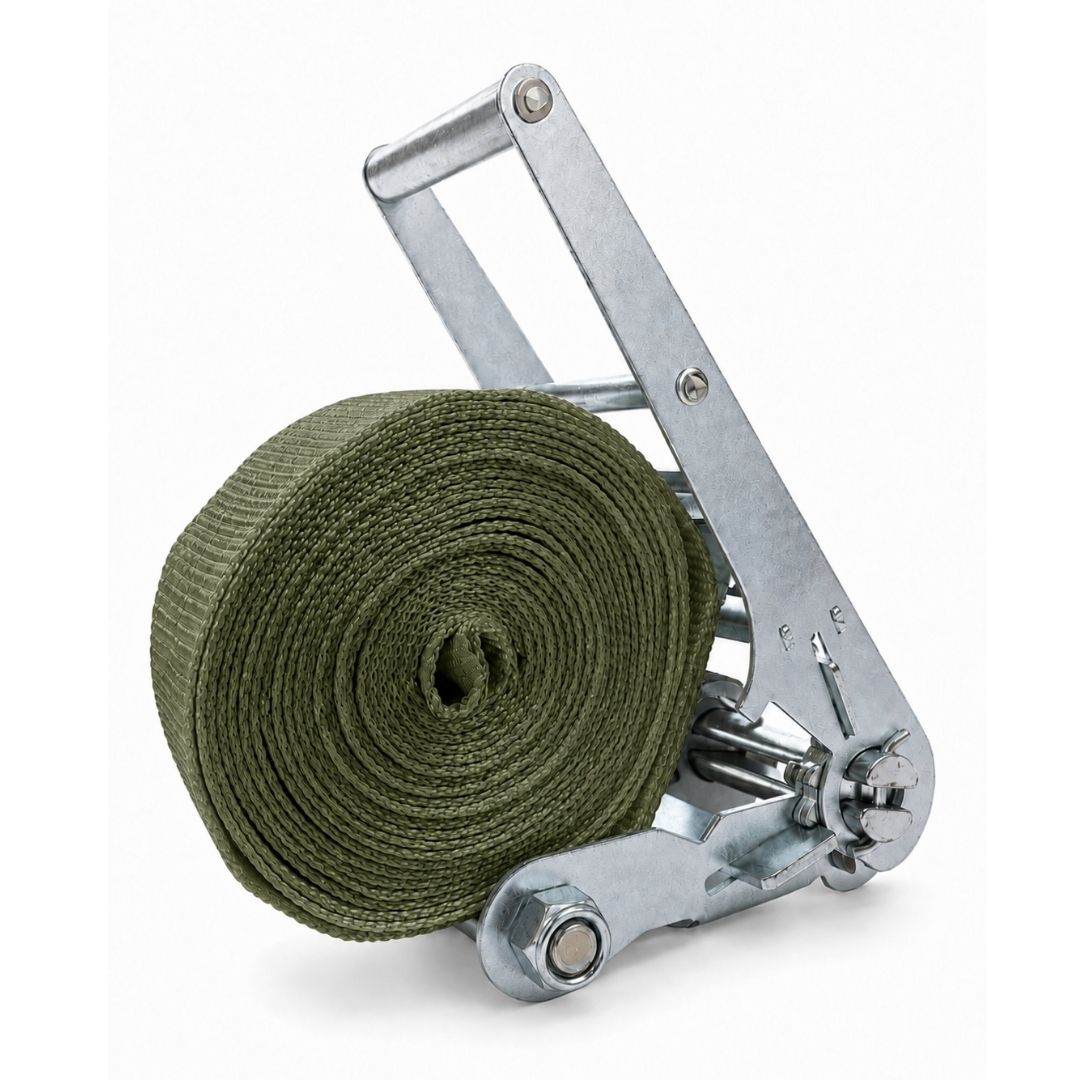

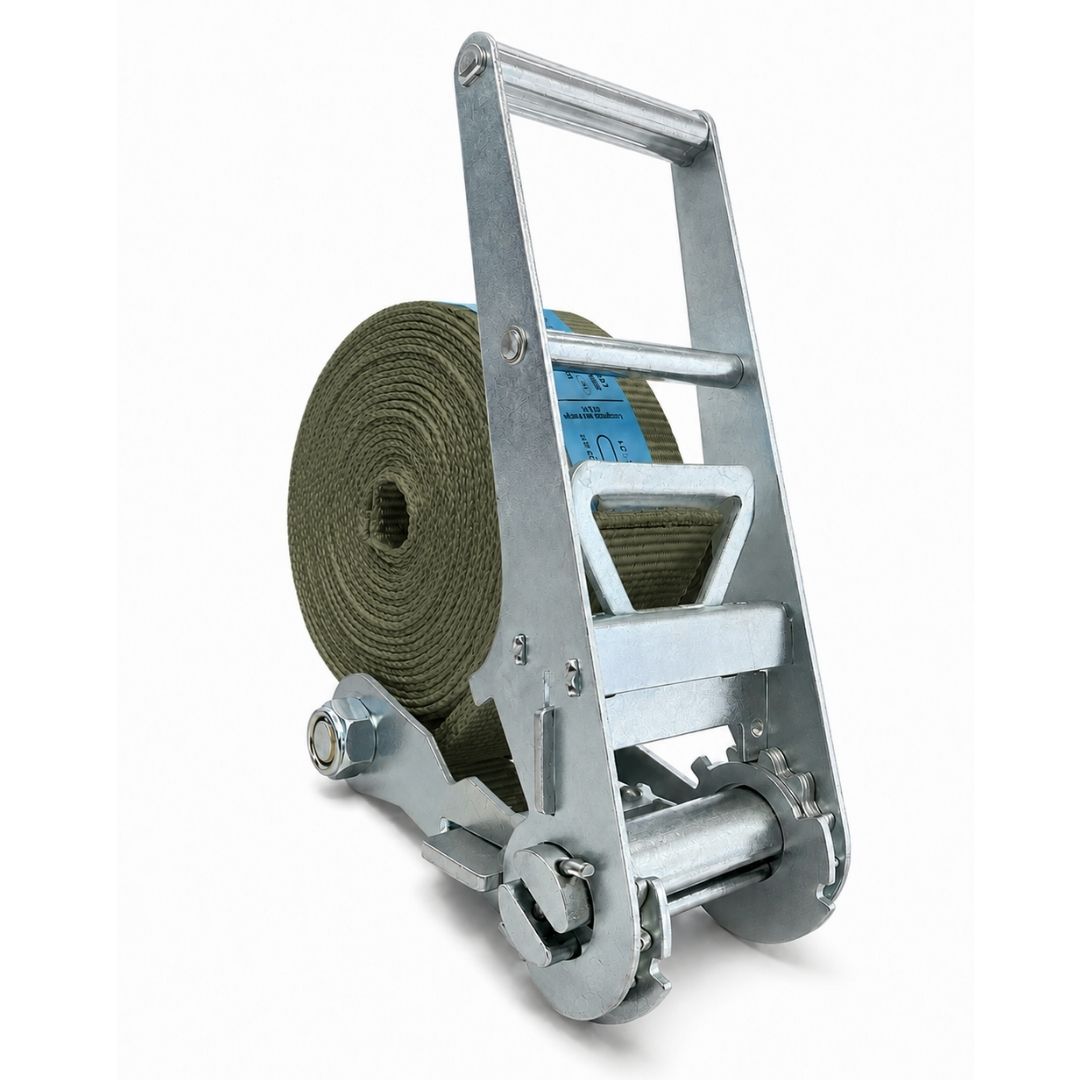

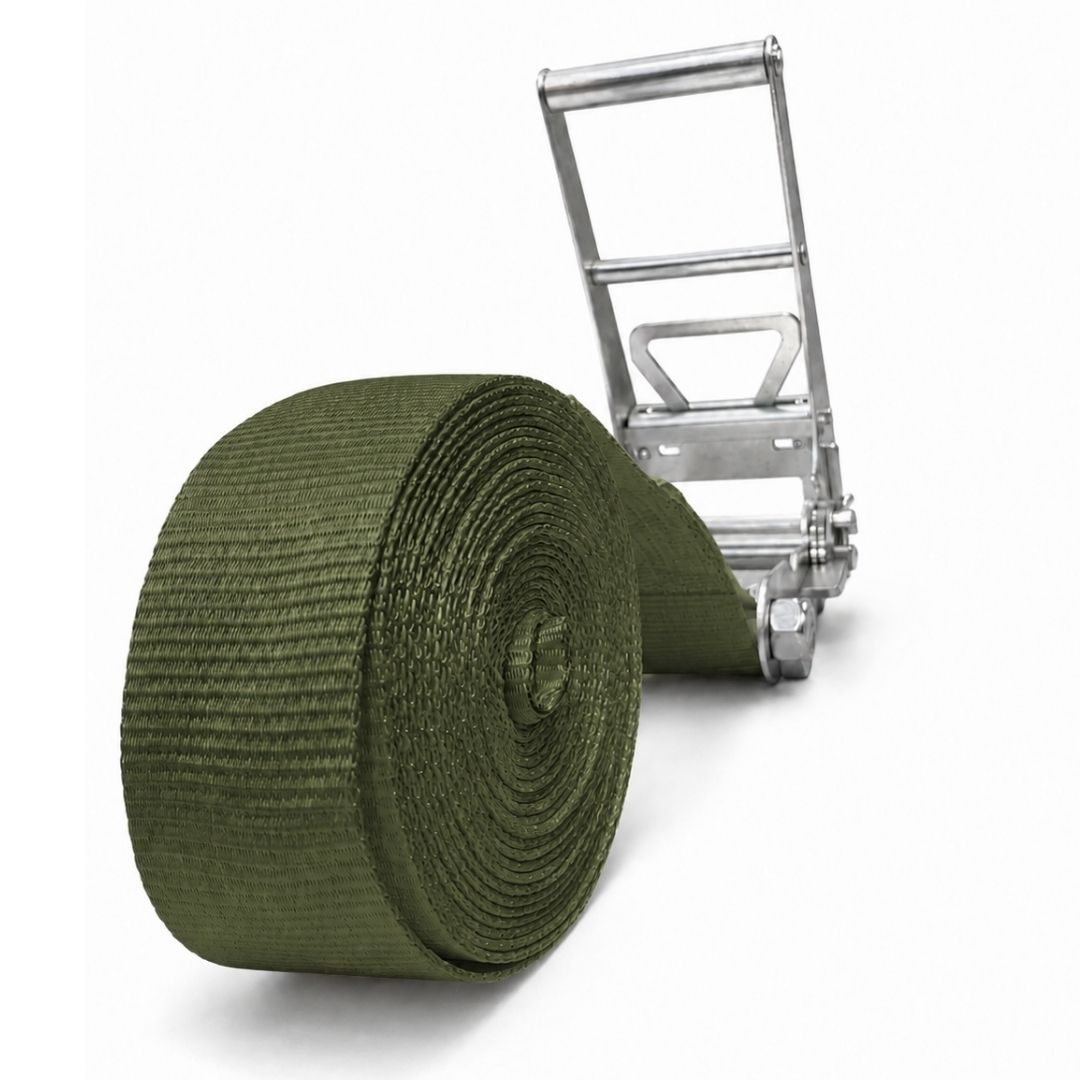

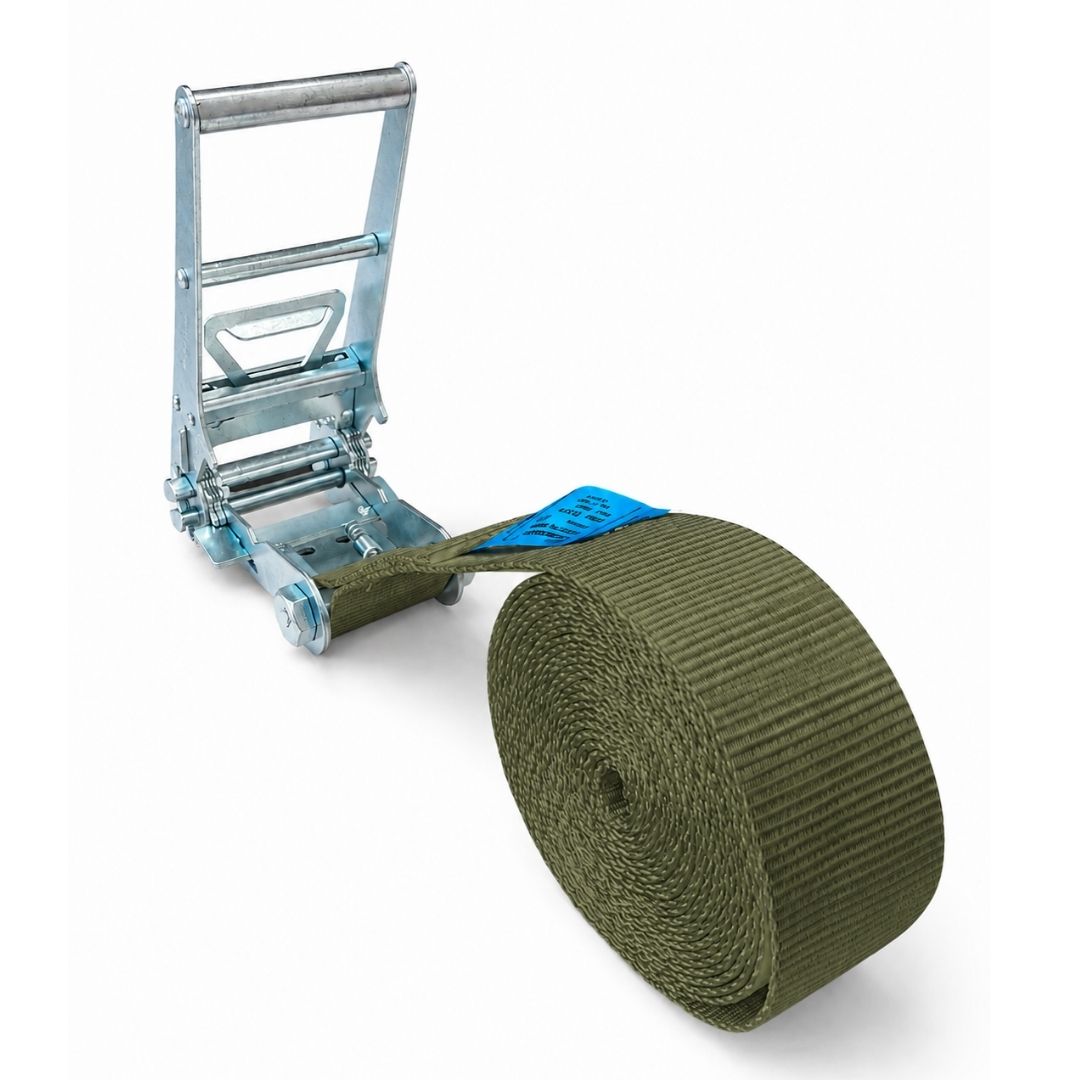

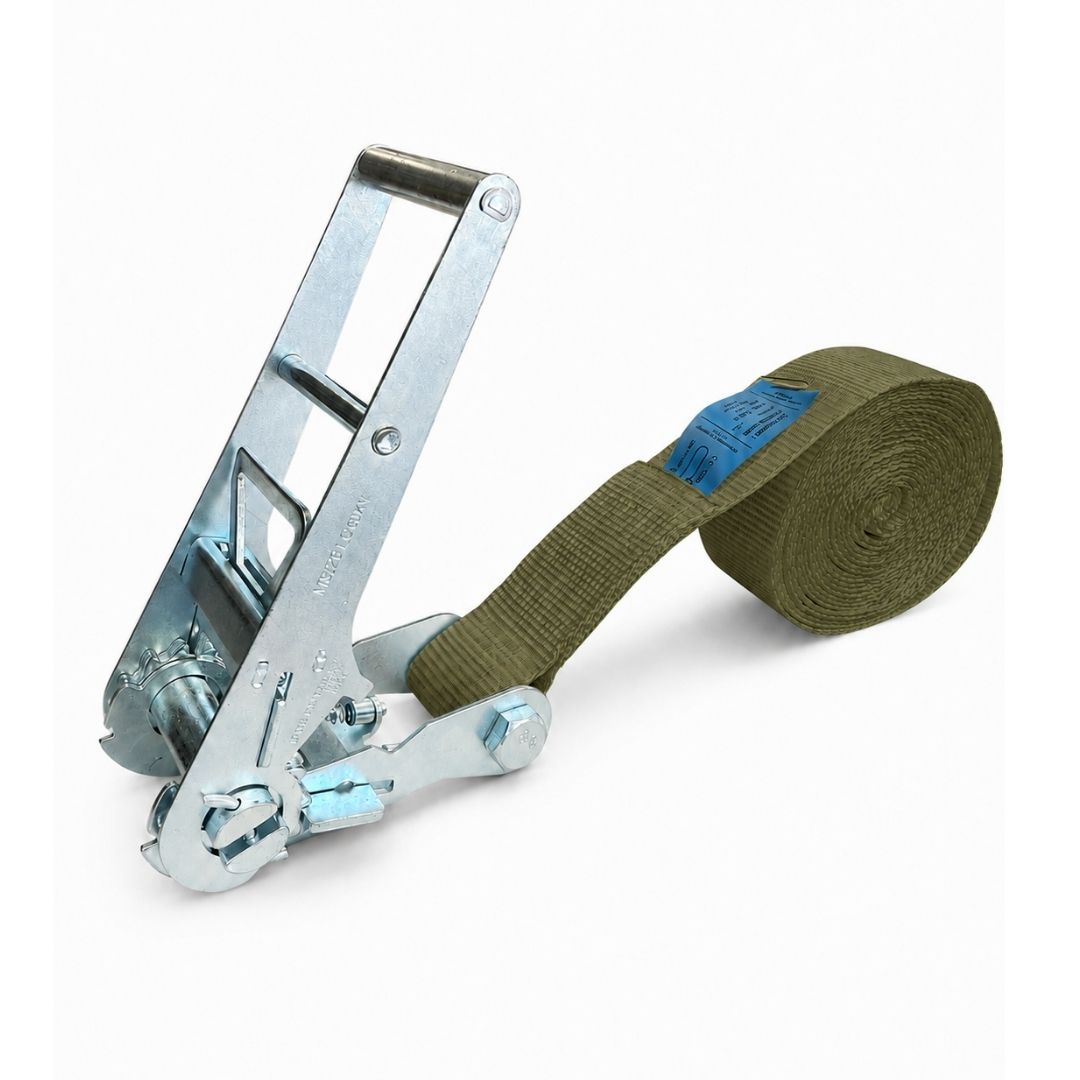

Sangle d’arrimage 75 mm type ceinture LC 5000 daN

Cette sangle d’arrimage 75 mm type ceinture LC 5000 daN est destinée aux configurations professionnelles à forte capacité nécessitant un montage 1 partie sans crochets. La sangle entoure la charge ou l’ensemble à maintenir puis revient dans son tendeur à cliquet.

Elle s’adresse aux charges lourdes ou volumineuses compatibles avec un arrimage textile lorsque la géométrie du chargement justifie un montage périphérique, un cerclage technique ou une retenue à effet ressort correctement dimensionnée. La gamme Weiss identifie bien cette version comme une sangle 75 mm, 1 partie type ceinture, LC 5000 daN avec tendeur à cliquet.

Choisir une sangle 75 mm type ceinture LC 5000 daN

Le choix de cette version doit partir de la fonction mécanique recherchée, et non de la seule masse de la charge.

La LC 5000 daN est pertinente lorsque :

• une configuration 1 partie sans crochets est adaptée ;
• la sangle doit entourer directement la charge ou un ensemble ;
• une retenue à forte capacité est nécessaire ;
• la géométrie permet de faire travailler correctement la sangle ;
• le calcul d’arrimage justifie une LC supérieure à 3500 daN ;
• les zones de contact peuvent être protégées efficacement ;
• le chargement reste compatible avec une solution textile.

Cette version ne doit pas être choisie simplement parce qu’elle représente la capacité la plus élevée de la gamme.

Une LC de 5000 daN ne signifie pas qu’une sangle permet automatiquement d’arrimer une charge de 5000 kg.

La LC correspond à la capacité d’arrimage du système dans sa configuration déclarée. Elle ne constitue ni une CMU de levage, ni un poids maximal transportable. Le guide technique Weiss utilise principalement la LC pour la retenue directe et distingue clairement cette valeur de la STF utilisée en arrimage couvrant.

Type ceinture : comprendre exactement la configuration

Une sangle 1 partie type ceinture ne possède pas de crochets d’extrémité.

Son cheminement forme une boucle autour de la charge ou de l’ensemble à maintenir, puis le brin libre revient dans le tendeur à cliquet.

Cette construction peut être intéressante pour :

• cercler un ensemble ;
• regrouper des éléments ;
• maintenir périphériquement une charge ;
• réaliser certaines configurations de retenue sans points intégrés sur la charge ;
• éviter l’utilisation de crochets lorsqu’ils seraient inadaptés au montage.

Elle se distingue d’une sangle 75 mm en 2 parties, qui travaille entre deux points d’ancrage distincts au moyen de terminaisons adaptées.

Type ceinture ou 2 parties ?

Cerclage, arrimage et effet ressort : ne pas confondre

C’est le point essentiel avec une sangle type ceinture.

Cerclage ou regroupement

Une sangle peut entourer plusieurs éléments afin de les maintenir ensemble.

Exemples :

• tubes ;
• profilés ;
• pièces longues ;
• éléments bois ;
• composants industriels ;
• éléments constituant un paquet.

Ce montage améliore la cohésion de l’ensemble.

Mais maintenir les éléments entre eux ne signifie pas automatiquement retenir cet ensemble par rapport au véhicule.

Si le paquet peut encore glisser, rouler, basculer ou se déplacer sur le plateau, il faut prévoir les moyens de retenue complémentaires nécessaires.

Arrimage à effet ressort

Une boucle peut également être utilisée pour créer une retenue directe lorsqu’une géométrie d’arrimage adaptée est mise en place.

Cette méthode exige :

• un cheminement maîtrisé ;
• une direction de retenue définie ;
• des protections adaptées ;
• des points ou zones de reprise compatibles ;
• un calcul basé sur la configuration réelle.

Le guide Weiss précise qu’un dispositif qui ceinture la charge peut créer une retenue directe, mais qu’un tel montage ne doit pas être confondu avec un simple passage de sangle autour de la charge.

LC 5000 daN : quand cette capacité apporte-t-elle réellement quelque chose ?

Le passage de LC 3500 à LC 5000 daN doit répondre à un besoin de dimensionnement.

Retenir la LC 3500 daN lorsque :

• le calcul montre que cette capacité suffit ;
• la charge ne nécessite pas davantage de retenue ;
• la géométrie est identique ;
• l’augmentation de capacité n’apporterait aucun bénéfice mesurable.

Retenir la LC 5000 daN lorsque :

• les efforts de retenue calculés sont supérieurs ;
• la configuration fait réellement travailler la LC ;
• la géométrie permet d’exploiter la capacité supérieure ;
• le reste du système est cohérent avec cette augmentation de capacité.

Weiss positionne la famille 75 mm sur les charges lourdes ou volumineuses compatibles avec un arrimage textile, avec des versions LC 3500 et 5000 daN.

Caractéristiques techniques

La NF EN 12195-2 est actuellement indiquée par l’AFNOR comme norme en vigueur pour les dispositifs d’arrimage des charges sur véhicules routiers à sangles en fibres synthétiques.

LC, STF et SHF : choisir selon la méthode

LC – Lashing Capacity

La LC de 5000 daN correspond à la capacité d’arrimage du dispositif dans la configuration prévue.

Elle sert principalement à dimensionner la retenue directe.

Elle ne représente pas :

• le poids maximal de la charge ;
• une CMU ;
• une capacité de levage ;
• la force de serrage du tendeur ;
• une résistance à la rupture ;
• une force entièrement disponible dans n’importe quelle direction.

STF – Standard Tension Force

La STF correspond à la force de tension résiduelle créée dans le système après actionnement normalisé du tendeur.

Elle est particulièrement importante en arrimage couvrant par frottement.

Dans cette méthode, la sangle cherche principalement à augmenter l’appui de la charge sur son support.

Le dimensionnement dépend notamment :

• de la STF ;
• du coefficient de frottement ;
• de l’angle vertical ;
• de la masse ;
• du nombre de dispositifs ;
• du tassement éventuel ;
• de la stabilité du chargement.

Une forte LC n’implique pas une forte STF.

Une sangle LC 5000 daN n’est donc pas automatiquement plus efficace en arrimage couvrant qu’un système présentant une LC inférieure mais une STF supérieure.

SHF – Standard Hand Force

La SHF correspond à l’effort manuel de référence appliqué au tendeur.

Pour le dimensionnement et l’utilisation, retenir la valeur portée sur l’étiquette du produit effectivement utilisé.

Ne jamais augmenter artificiellement l’effort avec :

• un tube ;
• une barre ;
• une rallonge ;
• un levier ;
• le pied ;
• le poids du corps ;
• des à-coups.

Lorsque la tension obtenue est insuffisante, il faut modifier le matériel ou la méthode, et non forcer le tendeur au-delà de son fonctionnement prévu.

Deux brins visibles ne signifient pas LC × 2

Une sangle type ceinture fait naturellement apparaître plusieurs portions de textile autour de la charge.

Cela ne permet jamais de conclure automatiquement que la LC est doublée.

Une capacité en boucle ou en configuration double ne peut être prise en compte que lorsque :

• le produit autorise explicitement cette configuration ;
• la géométrie réelle correspond à la configuration déclarée ;
• les brins partagent réellement l’effort ;
• les renvois ne réduisent pas la capacité ;
• aucune arête agressive ne perturbe le montage ;
• les éléments concernés sont compatibles ;
• le calcul intègre cette géométrie.

Le guide Weiss est explicite : la présence de deux brins visibles ne suffit pas à doubler la LC.

Pour cette sangle, la valeur exploitable reste donc celle correspondant à la configuration réellement autorisée et identifiée par son marquage.

LC 5000 daN et arrimage couvrant : attention au faux raisonnement

Il serait tentant de choisir cette version en se disant :

« 5000 daN serre forcément plus qu’une 3500 daN. »

Ce raisonnement est faux.

En arrimage couvrant, la valeur centrale est la STF, pas la LC.

Il faut donc comparer :

STF réelle → frottement → angle vertical → capacité de la charge à supporter la pression → nombre de dispositifs

Le guide Weiss rappelle qu’une sangle présentant une STF élevée peut être plus efficace en couvrant qu’une sangle à forte LC mais faiblement précontrainte.

Avantages concrets de la version LC 5000 daN type ceinture

Forte capacité en configuration adaptée

La LC 5000 daN permet de disposer d’une capacité d’arrimage élevée lorsque la géométrie du montage fait réellement intervenir cette valeur.

Pas de crochet à adapter

La configuration type ceinture évite la question de la compatibilité entre crochet et point d’ancrage lorsque le montage nécessite directement un cheminement périphérique autour de la charge.

Largeur 75 mm

La largeur 75 mm apporte une surface textile importante.

Elle est adaptée aux charges lourdes ou volumineuses lorsque le contact avec un textile reste techniquement possible.

Elle ne garantit toutefois ni la capacité du système à elle seule, ni sa résistance aux arêtes.

Montage périphérique

La configuration peut être intéressante pour :

• regrouper des éléments ;
• cercler certaines charges ;
• réaliser des géométries de retenue spécifiques ;
• maintenir un ensemble compact avant de traiter sa retenue par rapport au véhicule.

Pas de terminaison métallique en bout de sangle

L’absence de crochet peut être utile lorsque la charge doit être entourée sans qu’un accessoire d’extrémité ne gêne le cheminement.

Domaines d’utilisation

Cette sangle d’arrimage 75 mm type ceinture LC 5000 daN peut être étudiée pour des professionnels du :

• transport routier lourd ;
• transport spécialisé ;
• industrie ;
• construction et BTP ;
• logistique lourde ;
• agricole ;
• transport de matériels ;
• transport de structures ;
• regroupement de charges longues ;
• transport d’équipements volumineux.

Le choix final dépend toutefois de la charge réelle et de sa géométrie.

Cas terrain

Faisceau de profilés ou éléments longs

La sangle type ceinture peut contribuer à conserver la cohésion du paquet.

Mais ce regroupement ne traite pas nécessairement :

• le glissement longitudinal ;
• le glissement latéral ;
• le basculement ;
• la retenue de l’ensemble sur le plateau.

Il faut donc distinguer cohésion du paquet et arrimage du paquet sur le véhicule.

Ensemble industriel volumineux

Une boucle périphérique peut être pertinente lorsque la structure permet un passage de sangle maîtrisé.

Vérifier néanmoins :

• la résistance des zones de contact ;
• les arêtes ;
• les éléments fragiles ;
• le risque d’écrasement ;
• la stabilité de la charge.

Tubes ou éléments roulants

Le cerclage peut maintenir les éléments entre eux, mais le risque de roulement doit être traité avant tout par un calage ou un berceau approprié.

Une LC élevée ne remplace jamais le traitement mécanique du roulement.

Charge haute

Un simple cerclage horizontal peut maintenir la cohésion d’une charge tout en laissant subsister un risque de basculement de l’ensemble.

Le centre de gravité, la base d’appui et les directions de retenue doivent être vérifiés séparément.

Calage avant tension

Un arrimage professionnel commence par la stabilité de la charge.

La logique de préparation doit rester :

charge → stabilité → calage → frottement → méthode → calcul → matériel

La sangle ne doit pas servir à compenser :

• une charge instable ;
• une base d’appui insuffisante ;
• un risque de roulement non traité ;
• un mauvais positionnement sur le véhicule ;
• un calage inadapté.

L’INRS rappelle que l’arrimage et le calage doivent être traités conjointement pour assurer le maintien sûr des charges pendant le transport.

Arêtes vives et abrasion : point critique en montage ceinture

Une sangle type ceinture peut rencontrer plusieurs angles successifs puisqu’elle suit le périmètre de la charge.

Chaque changement de direction doit donc être examiné.

Une sangle textile ne doit pas travailler directement sur une arête susceptible de :

• la couper ;
• l’entailler ;
• l’échauffer ;
• l’user ;
• concentrer fortement la pression.

Utiliser selon la configuration :

• coins de protection ;
• cornières ;
• passants ;
• fourreaux ;
• dispositifs adaptés de répartition de pression.

Les protections doivent être :

• compatibles avec 75 mm ;
• stables sous tension ;
• résistantes à la pression ;
• correctement positionnées ;
• capables de conserver un rayon de passage suffisant.

Le guide Weiss rappelle également qu’une protection mal adaptée ne transforme pas automatiquement une arête métallique vive en zone acceptable pour le textile.

Transmission de la tension autour de la charge

Sur une sangle type ceinture, la tension appliquée au tendeur doit se transmettre autour du périmètre de la charge.

Les angles serrés, le frottement local ou une mauvaise protection peuvent réduire cette transmission.

Cela signifie qu’une tension élevée du côté du cliquet ne garantit pas automatiquement la même tension dans toutes les portions de la boucle.

Vérifier particulièrement :

• les changements de direction ;
• les angles à faible rayon ;
• les protections ;
• les zones de forte friction ;
• l’absence de coincement du textile.

Positionnement du tendeur

Le tendeur doit être positionné avant la mise en tension dans une zone :

• accessible ;
• stable ;
• suffisamment dégagée ;
• protégée des chocs ;
• permettant l’ouverture complète du mécanisme ;
• ne comprimant pas une partie fragile de la charge.

Éviter :

• un tendeur posé sur une arête ;
• un cliquet inaccessible après tension ;
• un mécanisme coincé entre deux éléments ;
• une position imposant à l’opérateur de monter sur la charge ;
• une zone où l’ouverture pourrait placer l’opérateur dans la trajectoire d’un déplacement.

Contrôle avant chaque utilisation

Sangle textile

Vérifier :

• coupures ;
• entailles ;
• abrasion importante ;
• effilochage ;
• détérioration des lisières ;
• coutures endommagées ;
• brûlures ;
• attaque chimique ;
• écrasement anormal ;
• nœuds ;
• identification du produit.

Tendeur à cliquet

Contrôler :

• mécanisme ;
• axe ;
• poignée ;
• mandrin ;
• verrouillage ;
• absence de fissure ;
• absence de déformation ;
• fonctionnement libre.

Étiquette

L’étiquette doit permettre d’identifier les données nécessaires :

• LC ;
• STF lorsqu’elle est applicable ;
• SHF ;
• matière textile ;
• longueur ;
• norme ;
• traçabilité.

Une sangle sans identification exploitable doit être mise à l’écart. Le guide Weiss retient explicitement l’absence ou l’illisibilité de l’étiquette comme critère de retrait du service.

Mise en œuvre : méthode terrain

1. Identifier précisément la charge.
2. Vérifier ce que l’arrimage doit empêcher.
3. Stabiliser et caler la charge.
4. Déterminer si la configuration type ceinture est réellement adaptée.
5. Définir le cheminement complet de la sangle.
6. Protéger tous les angles agressifs.
7. Dérouler la sangle sans vrille.
8. Positionner correctement le tendeur.
9. Reprendre le mou avant mise en tension.
10. Utiliser uniquement la poignée du tendeur.
11. Vérifier le comportement de la charge pendant la tension.
12. Fermer complètement le cliquet.
13. Sécuriser l’excédent de sangle.
14. Vérifier si d’autres dispositifs sont nécessaires pour retenir la charge sur le véhicule.
15. Contrôler le chargement complet avant départ.

Le guide Weiss recommande notamment de maîtriser l’enroulement sur le mandrin, d’éviter les vrilles, de protéger les arêtes et de sécuriser l’excédent de sangle.

Attention aux charges compressibles

Une forte capacité d’arrimage ne signifie pas qu’il faut tendre davantage.

Sur :

• caisses ;
• emballages ;
• palettes ;
• bois ;
• structures légères ;
• éléments creux ;
• colis déformables,

une précontrainte excessive peut :

• écraser la marchandise ;
• déformer le colis ;
• provoquer un tassement ;
• faire perdre ensuite de la tension.

Si le problème est principalement un besoin de retenue directe, il peut être plus pertinent de revoir la méthode plutôt que d’augmenter la pression sur la charge.

Recontrôle pendant le transport

La tension peut évoluer après le départ.

Recontrôler notamment après :

• les premières sollicitations ;
• un freinage important ;
• une route dégradée ;
• un tassement de la charge ;
• des vibrations importantes ;
• une modification des conditions ;
• un déchargement partiel.

Le contrôle doit porter sur :

• la tension ;
• le calage ;
• les protections ;
• la stabilité ;
• le cheminement de la sangle ;
• l’état général du chargement.

Le guide Weiss prévoit explicitement ce recontrôle pendant le transport, notamment après les premiers kilomètres ou la première heure et après tout événement susceptible de modifier le chargement.

Desserrage : anticiper la libération d’énergie

Avant d’ouvrir le tendeur :

• contrôler la stabilité réelle de la charge ;
• vérifier qu’aucun élément n’est appuyé sur la sangle ;
• traiter les risques de roulement ;
• éloigner les personnes de la trajectoire potentielle ;
• vérifier les portes et ridelles ;
• relâcher le système de manière maîtrisée.

Sur une charge qui s’est déplacée pendant le transport, la sangle peut retenir une situation devenue instable.

Le désarrimage doit donc être préparé avec autant de soin que la mise en tension.

Critères de mise à l’écart ou de réforme

Mettre le dispositif à l’écart en présence notamment de :

• coupure du textile ;
• couture atteinte ;
• abrasion critique ;
• brûlure ;
• contamination douteuse ;
• tendeur présentant un fonctionnement irrégulier ;
• fissure ;
• déformation ;
• corrosion critique ;
• réparation improvisée ;
• étiquette absente ou illisible.

En cas de doute sur l’intégrité du produit ou son historique, ne pas poursuivre l’utilisation jusqu’à décision d’une personne compétente.

Erreurs fréquentes à éviter

« LC 5000 daN = charge de 5 tonnes »

Faux. La LC est une capacité d’arrimage intégrée à un calcul.

Choisir la LC 5000 uniquement parce qu’elle est supérieure

Une capacité plus forte n’est utile que si la méthode et les efforts à reprendre la justifient.

Croire qu’elle serre plus qu’une LC 3500

La force de serrage dépend notamment de la STF du système, pas de sa seule LC.

Doubler la LC parce que la sangle fait une boucle

La présence de deux brins ne permet pas de multiplier automatiquement la capacité par deux.

Utiliser le cerclage comme unique arrimage

Une charge regroupée peut encore se déplacer sur le véhicule.

Utiliser la sangle sur des tubes sans traiter le roulement

Le risque de roulement nécessite un calage approprié.

Ajouter une rallonge au tendeur

Le tendeur doit uniquement être actionné selon son fonctionnement prévu.

Passer sur une arête sans protection

La forte LC n’empêche absolument pas une coupure locale du textile.

Utiliser une sangle nouée

Un nœud crée une configuration non prévue et rend la capacité du montage indémontrable.

Négliger la stabilité avant le desserrage

La suppression de la tension peut libérer brutalement un élément qui s’était déplacé pendant le transport.

Conformité et sécurité – EN 12195-2

Cette sangle relève de la famille des dispositifs d’arrimage textiles couverts par la NF EN 12195-2, norme indiquée comme en vigueur par l’AFNOR. Elle traite notamment des prescriptions de sécurité, essais, marquage et informations d’utilisation des sangles d’arrimage en fibres synthétiques destinées aux charges sur véhicules routiers.

La conformité du produit ne remplace pas :

• le choix de la méthode ;
• le dimensionnement ;
• le calage ;
• le contrôle de la charge ;
• la prise en compte des angles ;
• la protection du textile ;
• le contrôle avant départ ;
• le recontrôle en circulation.

Interdiction de levage

Une sangle d’arrimage ne doit jamais être utilisée comme une élingue.

Cette sangle ne doit pas servir à :

• lever une charge ;
• suspendre une charge ;
• manutentionner une charge suspendue ;
• remplacer une élingue plate ;
• remplacer une élingue ronde.

La LC d’arrimage n’est pas une CMU/WLL de levage.

Construire le système avant de choisir la sangle

Pour une charge lourde, raisonner dans cet ordre :

Charge → stabilité → calage → risques de déplacement → méthode → géométrie → LC/STF → protections → sangle → tension → contrôle

Cette logique est particulièrement importante avec une sangle type ceinture.

La boucle autour de la charge ne suffit pas à démontrer que :

• la charge est stable ;
• tous les mouvements sont retenus ;
• la capacité est correctement orientée ;
• les efforts sont répartis ;
• le chargement est sécurisé sur le véhicule.

Pour comparer et compléter cette configuration

Comparer les sangles d’arrimage 75 mm

Pour choisir entre les versions LC 3500 et LC 5000 daN, type ceinture ou 2 parties, selon la méthode réellement nécessaire.

Comparer avec la sangle 75 mm type ceinture LC 3500 daN

Pour conserver le même principe 1 partie lorsque le dimensionnement ne nécessite pas la LC supérieure de 5000 daN.

Voir les sangles 75 mm LC 5000 daN en 2 parties

Lorsque l’arrimage doit relier des points distincts et reprendre directement les efforts au moyen de terminaisons adaptées.

Découvrir les sangles d’arrimage 50 mm poids lourds

Lorsque leurs caractéristiques LC, STF, dimensions et terminaisons répondent déjà au besoin.

Consulter les protections d’arrimage

Pour protéger le textile des arêtes, améliorer les rayons de passage et répartir la pression sur la charge.

Consulter les solutions de calage

Pour traiter la stabilité, le roulement et les déplacements avant mise en tension.

Découvrir les chaînes et tendeurs d’arrimage

Pour les charges lourdes, rigides ou agressives lorsque le textile n’est pas la solution la plus adaptée.

Consulter le guide Weiss – Arrimage : normes, technique et utilisation

Pour approfondir le choix entre LC, STF et SHF, les méthodes d’arrimage, le frottement, les angles, l’effet ressort, le contrôle et les critères de mise au rebut.

Ces familles sont toutes présentes dans le parcours arrimage Weiss actuel.

FAQ

Quelle différence entre la sangle type ceinture LC 3500 et LC 5000 daN ?

Les deux utilisent le même principe général de montage 1 partie. La version LC 5000 daN offre une capacité d’arrimage supérieure lorsque cette capacité est réellement nécessaire à la configuration. Elle n’est pas automatiquement plus efficace en arrimage couvrant, où la STF devient un critère essentiel.

Une sangle type ceinture LC 5000 daN peut-elle arrimer une charge de 5 tonnes ?

Pas sur la seule base de la LC. La masse n’est qu’un des paramètres. La méthode, la géométrie, le calage, le frottement, les directions de déplacement, la stabilité et les autres moyens de retenue doivent être pris en compte. Il n’existe pas de correspondance universelle « une tonne de charge = une valeur de LC ».

La boucle formée autour de la charge permet-elle d’utiliser 10 000 daN ?

Non, pas automatiquement. Deux portions de sangle visibles ne suffisent pas à doubler la LC. Une configuration double ne peut être retenue que lorsqu’elle est explicitement autorisée, correctement géométrée et intégrée au calcul.

Sangle d’arrimage 75 mm type ceinture LC 5000 daN pour les configurations à forte capacité

Avec sa largeur de 75 mm, sa LC de 5000 daN, sa construction 1 partie et son tendeur à cliquet, cette sangle constitue une solution professionnelle pour les montages périphériques exigeants lorsqu’une forte capacité textile est réellement justifiée.

Le choix doit néanmoins rester celui d’un système complet : stabilité, calage, méthode, géométrie, protections et capacités doivent être cohérents.

Pour arbitrer entre LC 3500 ou 5000 daN, type ceinture ou 2 parties, sangle textile ou chaîne d’arrimage, Corderie Weiss accompagne les professionnels dans le choix d’une solution adaptée aux contraintes réelles du chargement.
