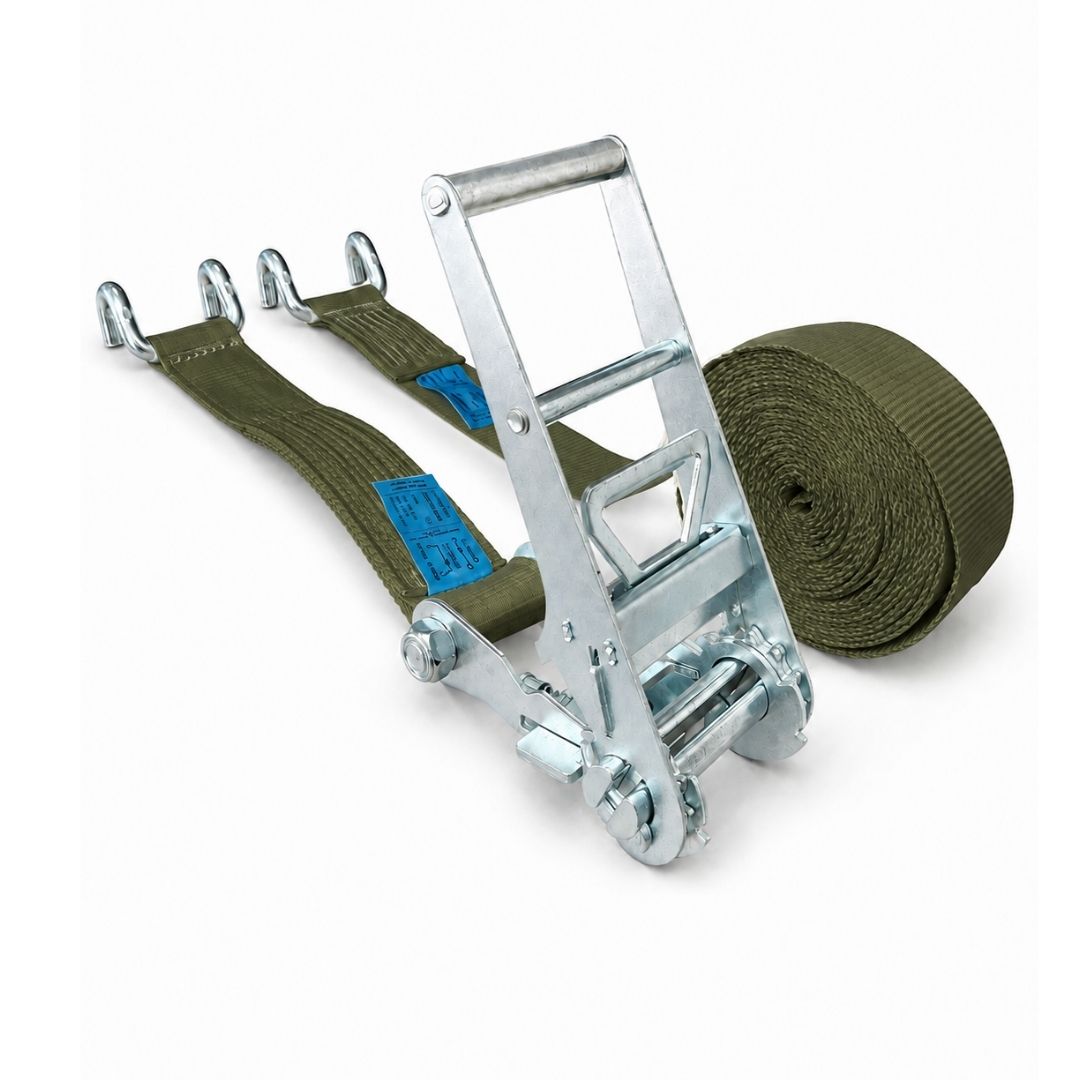

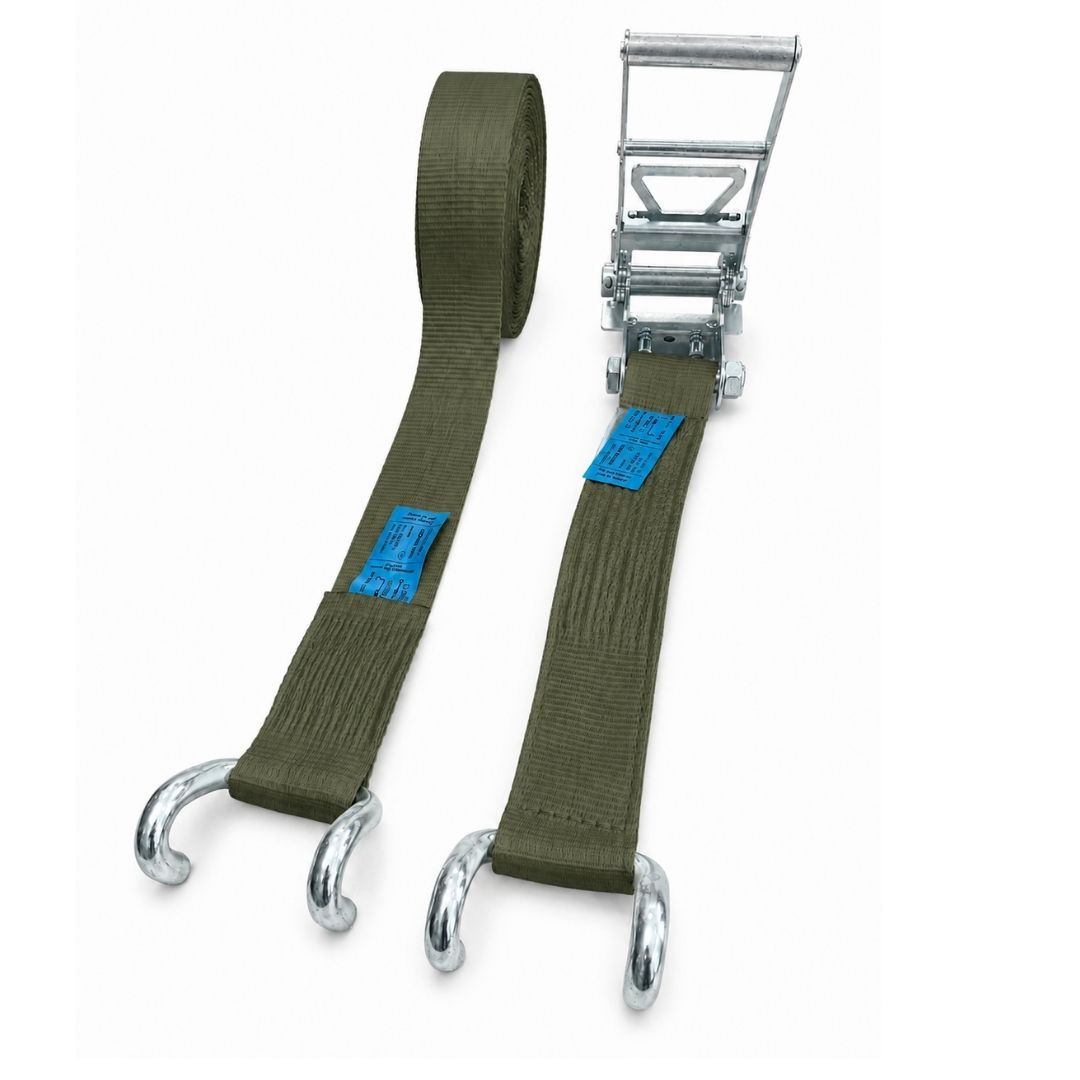

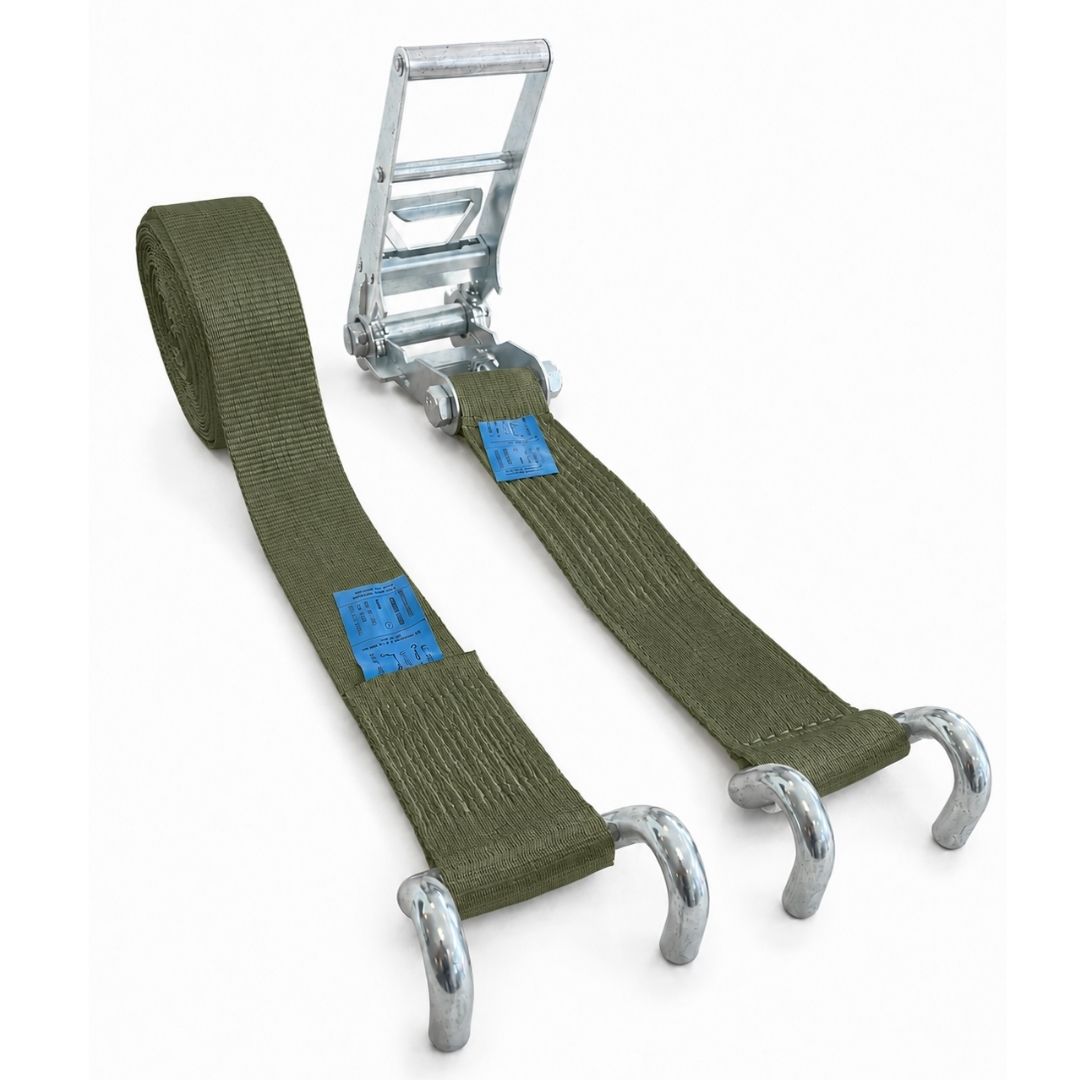

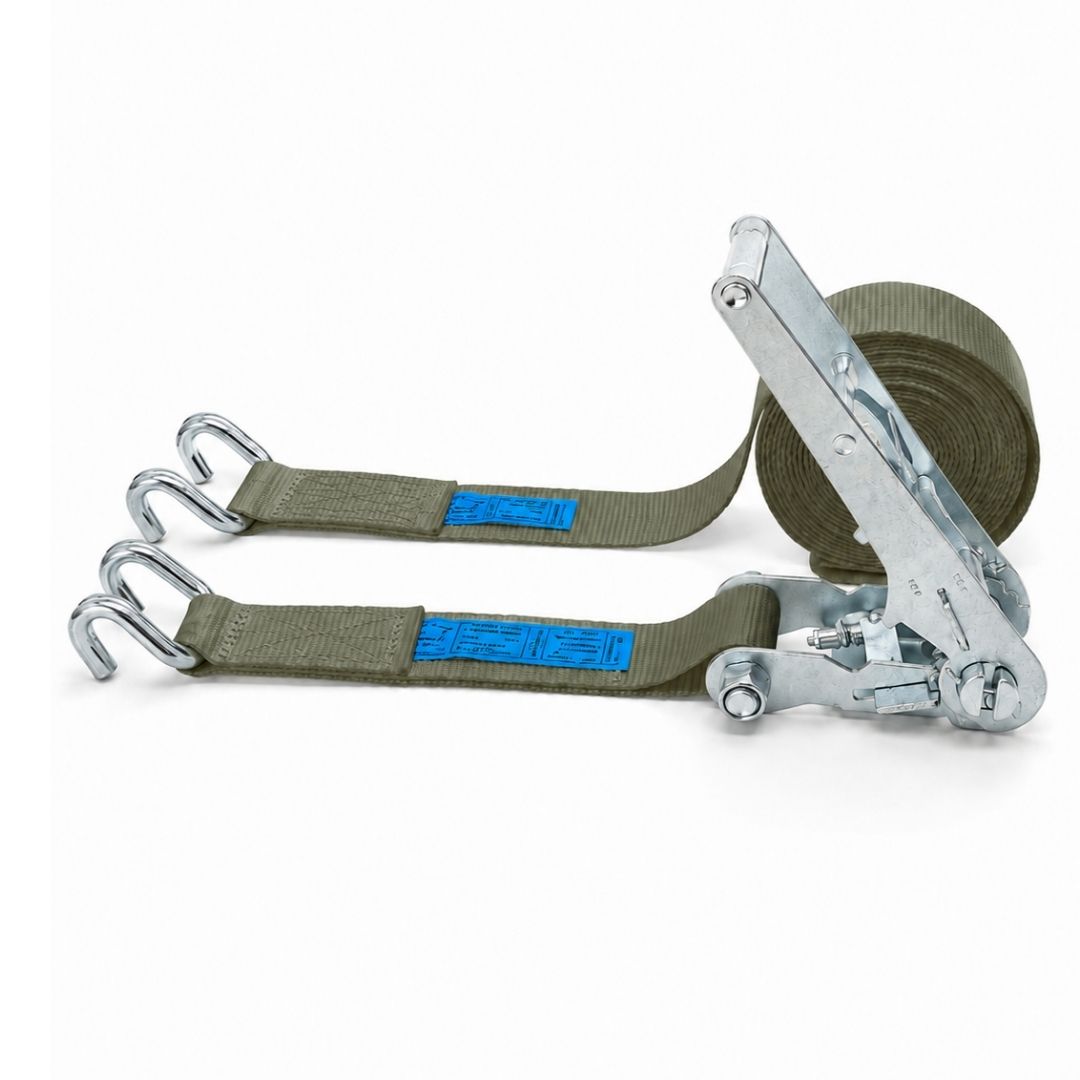

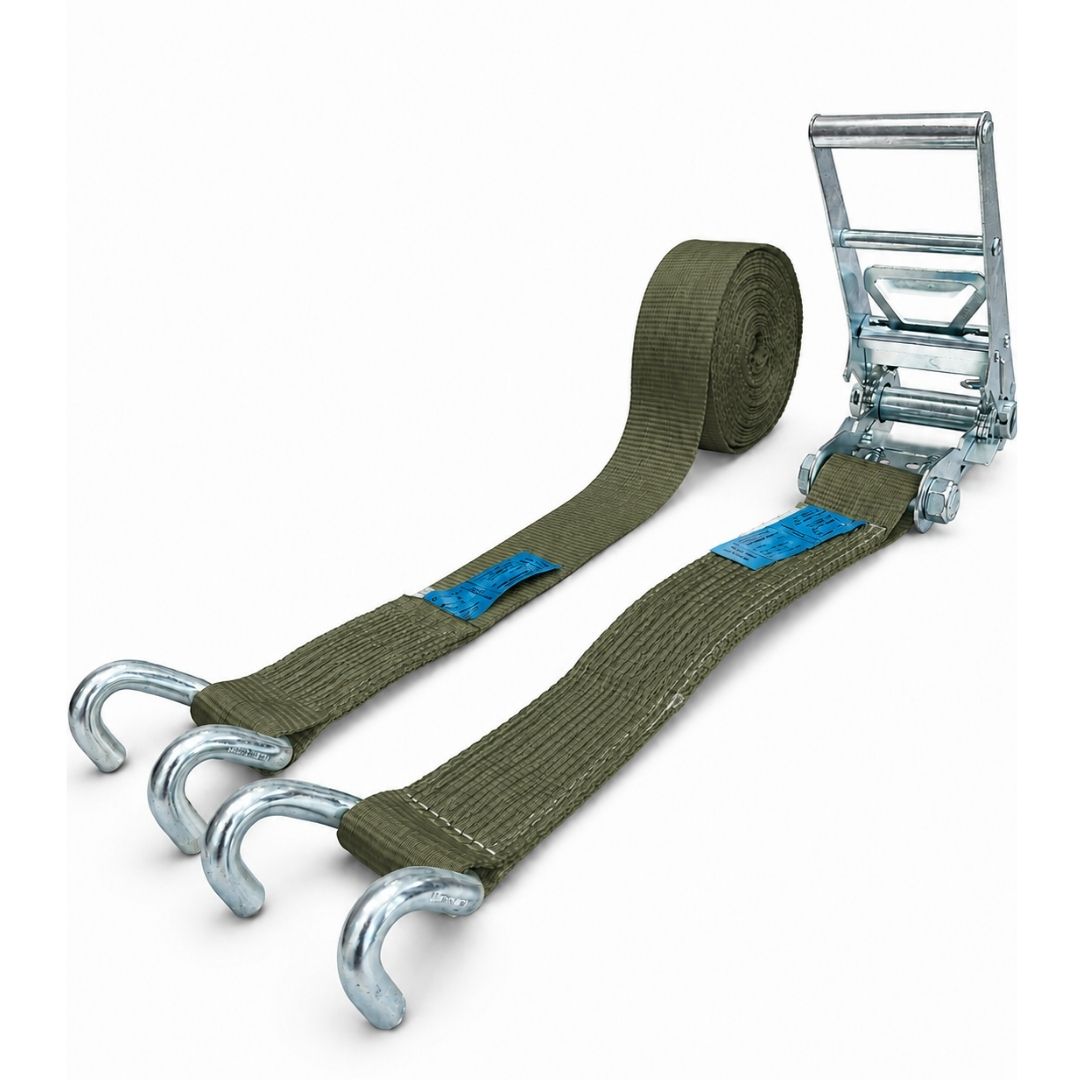

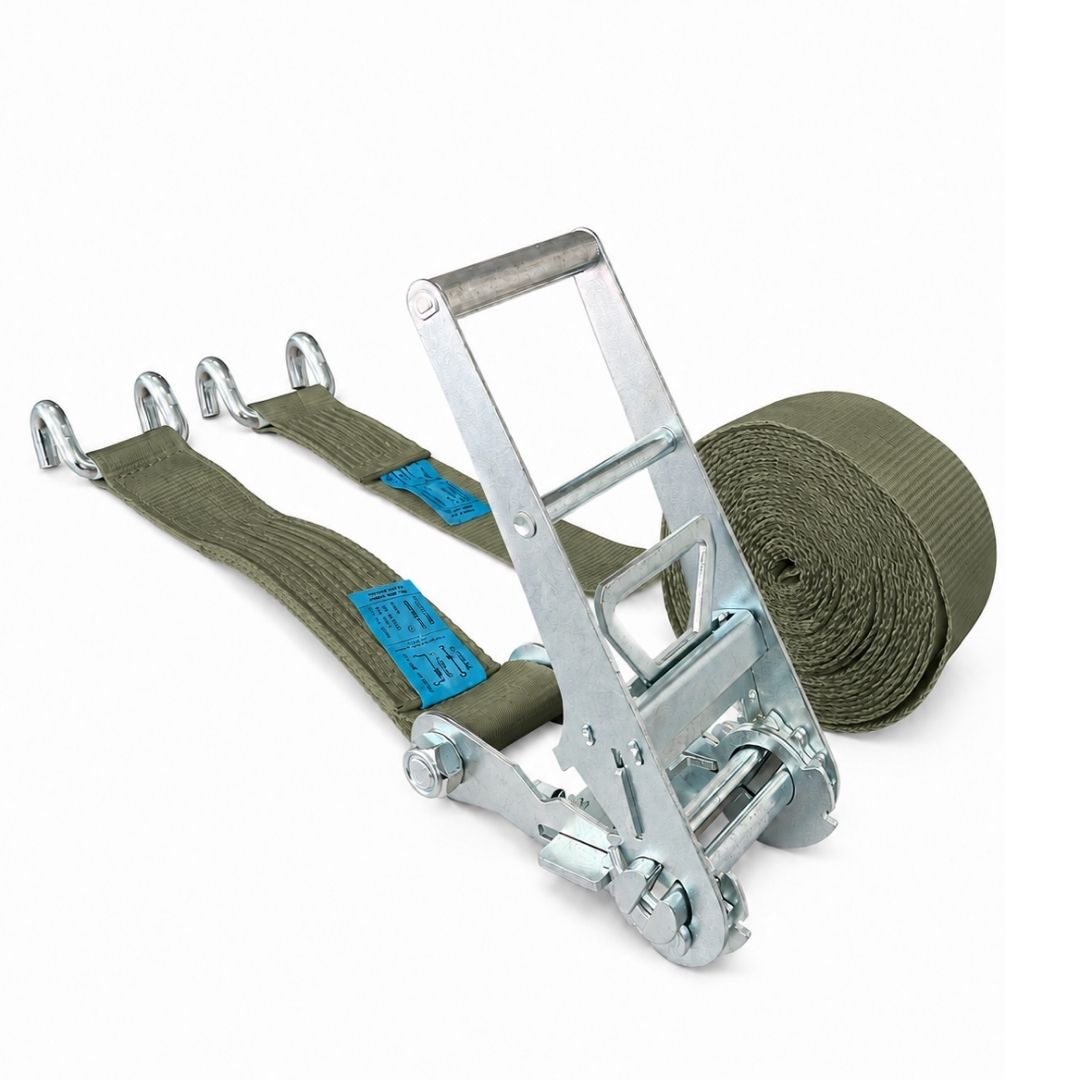

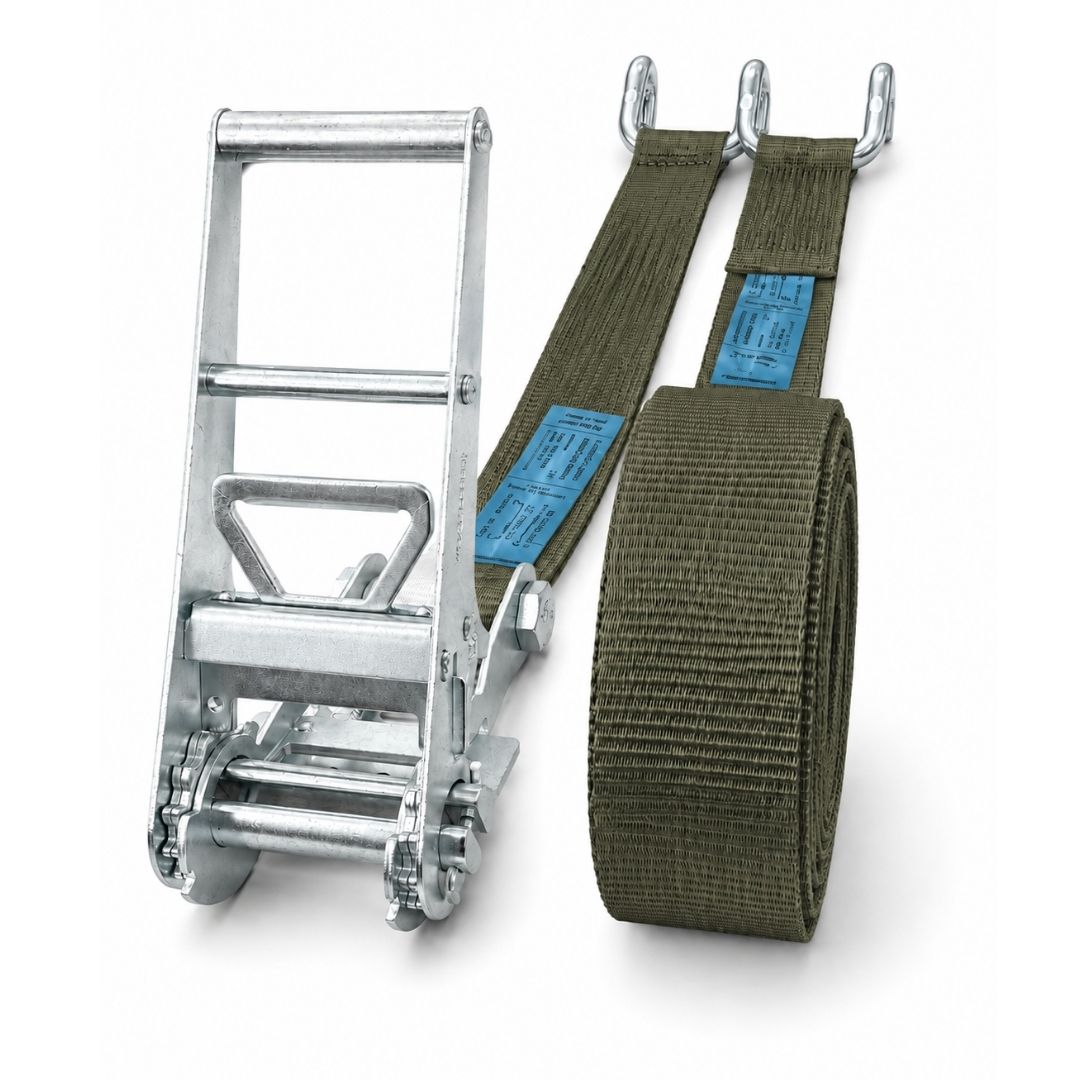

Sangle d’arrimage 75 mm LC 5000 daN – crochets doigts écartés

Pour les arrimages professionnels à forte capacité sur plateau, porte-engin, remorque industrielle ou véhicule de transport spécialisé, cette sangle d’arrimage 75 mm LC 5000 daN associe une sangle polyester haute ténacité, un tendeur à cliquet et deux crochets doigts écartés.

Sa configuration 2 parties est destinée aux charges lourdes ou volumineuses lorsque le dimensionnement impose une LC élevée et que les points d’ancrage présentent une géométrie compatible avec des crochets plus ouverts. Conforme à la norme EN 12195-2, elle est exclusivement destinée à la sécurisation des charges pendant le transport.

Choisir une sangle d’arrimage 75 mm LC 5000 daN

Une LC de 5000 daN ne doit pas être choisie simplement parce que la charge paraît lourde.

Elle devient pertinente lorsque le calcul d’arrimage, les efforts à reprendre et la résistance des points d’ancrage justifient réellement cette capacité.

Cette version est particulièrement adaptée lorsqu’il faut combiner :

• une forte capacité d’arrimage LC 5000 daN ;
• une largeur de sangle de 75 mm ;
• une configuration 2 parties ;
• une mise en tension par tendeur à cliquet ;
• des crochets adaptés à des points d’ancrage relativement ouverts ;
• un système destiné au transport lourd, industriel ou spécialisé.

Le choix doit toujours prendre en compte :

• la masse de la charge ;
• son centre de gravité ;
• les risques de glissement, basculement et roulement ;
• le coefficient de frottement ;
• le calage ;
• la méthode d’arrimage ;
• les angles des sangles ;
• le nombre de dispositifs ;
• la LC ou la STF nécessaire selon la méthode ;
• la résistance et la géométrie des ancrages.

LC 5000 daN ne signifie pas « charge maximale 5 tonnes ».

La LC est une capacité d’arrimage. Elle ne constitue ni une CMU de levage, ni une correspondance directe avec le poids du chargement.

Pourquoi choisir des crochets doigts écartés ?

Les crochets doigts écartés constituent un véritable critère de choix.

Ils sont destinés aux points d’ancrage dont la forme et les dimensions permettent un engagement correct avec une ouverture de crochet relativement importante.

Ils peuvent notamment convenir, selon leur géométrie réelle, à certains :

• anneaux d’arrimage ;
• points de plateau ;
• platines ;
• points de châssis ;
• dispositifs d’ancrage ouverts.

Le choix ne doit jamais se faire uniquement parce que « le crochet passe ».

Il faut également vérifier que :

• le crochet s’engage suffisamment ;
• la zone de contact est adaptée ;
• l’effort reste correctement orienté ;
• le crochet ne travaille pas en torsion ;
• il n’est pas chargé latéralement ;
• il ne porte pas seulement sur son extrémité ;
• le point d’ancrage possède une résistance suffisante.

Doigts écartés ou doigts rapprochés ?

Un crochet plus ouvert n’est pas automatiquement meilleur.

La bonne terminaison est celle qui forme avec le point d’ancrage un ensemble mécaniquement cohérent.

Quand passer de LC 3500 à LC 5000 daN ?

La différence entre les deux versions 75 mm doit répondre à un besoin réel de capacité.

LC 3500 daN

À retenir lorsque le calcul d’arrimage montre que cette capacité suffit avec :

• les angles réels ;
• les ancrages disponibles ;
• le nombre de dispositifs prévu ;
• le calage ;
• le frottement ;
• la méthode utilisée.

LC 5000 daN

À retenir lorsque les efforts à reprendre imposent une capacité supérieure et que l’ensemble du système est capable de la transmettre.

Une LC de 5000 daN n’apporte aucun avantage si :

• les points d’ancrage sont moins résistants ;
• les angles rendent la sangle peu efficace dans la direction utile ;
• le crochet est mal positionné ;
• la méthode nécessite avant tout davantage de STF ;
• le calage ou la stabilité restent insuffisants.

Caractéristiques techniques

LC, STF et SHF : utiliser la bonne valeur

Sur une sangle d’arrimage professionnelle, ces trois indications ne doivent jamais être confondues.

LC – Lashing Capacity

La LC de 5000 daN correspond à la capacité d’arrimage du système dans la configuration prévue par son marquage.

Elle est particulièrement importante en arrimage direct, lorsque les dispositifs reprennent directement une partie des efforts susceptibles de déplacer la charge.

Elle ne correspond pas :

• au poids maximal de la charge ;
• à une CMU ;
• à une capacité de levage ;
• à la résistance du point d’ancrage ;
• à la force de serrage du tendeur ;
• à une résistance à la rupture.

STF – Standard Tension Force

La STF correspond à la force de tension résiduelle obtenue dans la sangle après actionnement normalisé du tendeur.

Elle devient une donnée essentielle en arrimage couvrant, où la sangle augmente l’appui de la charge sur le plateau afin d’accroître le frottement.

Une LC de 5000 daN n’implique pas automatiquement une STF supérieure.

Pour tout dimensionnement, utiliser la valeur STF portée sur l’étiquette du système réellement mis en œuvre.

SHF – Standard Hand Force

La SHF correspond à l’effort manuel de référence appliqué à la poignée du tendeur.

Là encore, la valeur applicable est celle du marquage du dispositif.

Le tendeur doit être actionné normalement.

Ne jamais augmenter artificiellement le bras de levier avec :

• un tube ;
• une barre ;
• une rallonge ;
• un outil improvisé ;
• le pied ;
• le poids du corps.

Lorsque la tension obtenue est insuffisante, il faut modifier le choix du matériel ou la méthode d’arrimage, et non forcer le tendeur.

Arrimage direct : la configuration privilégiée pour exploiter une forte LC

En arrimage direct, la sangle relie la charge au véhicule afin de reprendre directement une composante des efforts dus au transport.

La LC de 5000 daN devient alors une donnée centrale.

Le calcul doit néanmoins intégrer :

• les angles verticaux et horizontaux ;
• la direction du déplacement à empêcher ;
• le nombre de sangles ;
• le coefficient de frottement ;
• le centre de gravité ;
• le calage ;
• la capacité des points d’ancrage ;
• la résistance et le positionnement des crochets.

Les angles peuvent fortement réduire l’efficacité réelle

Une sangle peut afficher une LC élevée mais ne restituer qu’une partie de cette capacité dans la direction recherchée lorsque son orientation est défavorable.

Pour un arrimage direct, il faut donc considérer :

LC + angle vertical + angle horizontal + direction de l’effort.

La géométrie doit être appréciée sur le montage réel, véhicule chargé.

LC 5000 daN : attention aux points d’ancrage

Avec une sangle à forte capacité, les points d’ancrage deviennent particulièrement critiques.

Le raisonnement doit porter sur toute la chaîne mécanique :

ancrage véhicule → crochet → couture → sangle → tendeur → sangle → crochet → ancrage

La capacité exploitable reste limitée par l’élément le plus faible.

Une sangle LC 5000 daN ne transforme donc jamais un ancrage de capacité inférieure en point capable de reprendre 5000 daN.

Avant utilisation, il faut connaître ou pouvoir justifier la capacité des points employés dans la direction réelle de sollicitation.

Arrimage couvrant : ne pas choisir le 5000 daN pour sa seule LC

Lorsque la sangle passe au-dessus de la charge pour la plaquer sur le plateau, le principe repose principalement sur l’augmentation du frottement.

La valeur essentielle devient alors la STF.

L’efficacité dépend notamment :

• de la STF réelle ;
• du coefficient de frottement ;
• de l’angle vertical ;
• du nombre de sangles ;
• de la masse ;
• de la stabilité ;
• du calage ;
• de la transmission de la tension autour de la charge.

Une sangle LC 5000 daN peut donc ne pas être plus performante en arrimage couvrant qu’une autre configuration présentant une LC inférieure mais une STF supérieure.

Pour du couvrant, comparer d’abord la STF et le frottement ; pour du direct, regarder en priorité la LC et les angles.

Avantages concrets de la sangle 75 mm LC 5000 daN

Forte capacité d’arrimage

La LC 5000 daN permet d’intégrer cette sangle aux configurations nécessitant une forte capacité de retenue.

Largeur 75 mm

La largeur de 75 mm offre une surface textile importante pour les charges compatibles avec un arrimage par sangle.

Elle ne dispense toutefois jamais d’une protection adaptée lorsque le textile rencontre une arête ou une surface agressive.

Configuration 2 parties

La partie courte équipée du tendeur et la partie longue permettent de travailler entre deux points d’ancrage distincts.

Cette architecture est particulièrement adaptée aux :

• plateaux ;
• porte-engins ;
• remorques industrielles ;
• véhicules de transport lourd.

Crochets doigts écartés

Cette terminaison permet de répondre aux véhicules ou équipements dont les points d’arrimage présentent une géométrie plus ouverte.

Elle évite de forcer l’utilisation d’un crochet resserré dans un ancrage auquel il serait mal adapté.

Longueurs adaptées au transport lourd

Les variantes de longueur permettent d’adapter la sangle aux dimensions du chargement et à l’implantation des ancrages.

La longueur choisie doit permettre :

• un passage correct ;
• un bon positionnement du tendeur ;
• une quantité suffisante de sangle dans le mécanisme ;
• l’absence d’excédent dangereux ou incontrôlé.

Domaines d’utilisation

Cette sangle d’arrimage 75 mm LC 5000 daN à crochets doigts écartés est destinée aux professionnels confrontés à des chargements lourds ou techniques, notamment :

• transport routier lourd ;
• transport sur plateau ;
• porte-engins ;
• remorques industrielles ;
• machines et équipements lourds ;
• matériels de chantier ;
• équipements agricoles ;
• structures métalliques ;
• pièces industrielles volumineuses ;
• charges techniques ou atypiques ;
• transport spécialisé.

Le secteur d’activité ne suffit jamais à valider le choix.

Deux machines de masse identique peuvent nécessiter des arrimages très différents selon :

• leur centre de gravité ;
• leurs points intégrés ;
• leur largeur d’appui ;
• leur mobilité ;
• leur position sur le véhicule ;
• les ancrages disponibles.

Cas terrain : quand cette configuration est cohérente

Machine lourde équipée de points d’arrimage

Une LC élevée peut être pertinente en arrimage direct si les points prévus par le constructeur et les ancrages du véhicule présentent les capacités nécessaires.

Il faut privilégier les points réellement destinés à l’arrimage plutôt qu’un élément de structure choisi uniquement parce qu’il semble robuste.

Matériel de chantier sur porte-engin

Vérifier avant arrimage :

• immobilisation des organes mobiles ;
• freinage ou blocage mécanique prévu ;
• position du centre de gravité ;
• points constructeurs ;
• résistance des ancrages du porte-engin ;
• compatibilité des crochets doigts écartés.

Structure métallique

Le textile peut être pertinent lorsque les contacts sont maîtrisés.

Les arêtes, profilés et angles métalliques doivent cependant être protégés afin d’éviter toute détérioration de la sangle.

Lorsque cette protection n’est pas techniquement satisfaisante, une chaîne d’arrimage adaptée peut être plus pertinente.

Charge haute ou centre de gravité élevé

La forte LC ne traite pas automatiquement le risque de basculement.

Il faut vérifier :

• la base d’appui ;
• la hauteur du centre de gravité ;
• la direction des efforts ;
• la hauteur des points de retenue ;
• le calage.

Ajouter simplement des sangles plus puissantes ne corrige pas une charge structurellement instable.

Calage et stabilité : traiter le problème avant de tendre

La sangle ne doit pas compenser un mauvais positionnement de la charge.

Avant mise en tension :

1. stabiliser la charge ;
2. traiter le risque de roulement ;
3. vérifier le basculement ;
4. mettre en place le calage approprié ;
5. justifier le frottement ;
6. choisir la méthode d’arrimage ;
7. dimensionner les dispositifs ;
8. seulement ensuite sélectionner la sangle.

Selon le chargement, la bonne solution peut associer :

• cales ;
• berceau ;
• ranchers ;
• tapis antiglisse ;
• blocage structurel ;
• sangles ;
• chaînes.

Arêtes vives et abrasion : protéger impérativement la sangle

Les sangles textiles sont particulièrement sensibles aux agressions locales.

Sont notamment à surveiller :

• arêtes métalliques ;
• angles de machines ;
• tôles ;
• profilés ;
• pièces brutes ;
• béton ;
• surfaces abrasives ;
• zones présentant un faible rayon de courbure.

Utiliser selon la configuration :

• cornières ;
• coins de protection ;
• fourreaux ;
• protections textiles ;
• dispositifs de répartition de pression.

Une LC de 5000 daN ne protège pas le textile contre une coupure.

Une détérioration locale peut rendre la sangle impropre à l’utilisation bien avant que sa capacité nominale ne soit sollicitée.

Contrôle avant chaque utilisation

À ce niveau de capacité, le contrôle doit porter sur l’ensemble du dispositif.

Sangle textile

Vérifier :

• coupures ;
• entailles ;
• abrasion importante ;
• effilochage ;
• détérioration des lisières ;
• coutures endommagées ;
• brûlures ;
• attaque chimique ;
• écrasement ou déformation anormale ;
• présence de nœuds ;
• état de l’étiquette.

Tendeur à cliquet

Contrôler :

• fonctionnement libre ;
• verrouillage correct ;
• état de la poignée ;
• axe et enrouleur ;
• absence de fissure ;
• absence de déformation ;
• absence de grippage compromettant le fonctionnement.

Crochets doigts écartés

Contrôler :

• forme générale ;
• absence de déformation ;
• absence de fissure ;
• absence d’ouverture anormale ;
• usure ;
• alignement ;
• zone de contact ;
• bon engagement sur l’ancrage.

Points d’ancrage

Vérifier :

• capacité ;
• état ;
• fixation ;
• géométrie ;
• orientation ;
• compatibilité avec le crochet ;
• direction réelle des efforts.

Étiquette et traçabilité

L’étiquette doit rester présente et lisible.

Elle permet notamment de retrouver les données nécessaires à l’utilisation du dispositif :

• LC ;
• STF lorsque applicable ;
• SHF ;
• matière ;
• longueur ;
• norme EN 12195-2 ;
• informations d’identification et de traçabilité.

Une sangle dont l’identification n’est plus exploitable doit être retirée du service d’arrimage.

La largeur ou la couleur du textile ne permet jamais de reconstituer de manière fiable les capacités du système.

Mise en œuvre : points de vigilance terrain

Pour une installation correcte :

• vérifier le plan d’arrimage avant de tendre ;
• dérouler la sangle sans torsion ;
• ne jamais faire de nœud ;
• engager correctement les deux crochets ;
• vérifier leur orientation ;
• protéger les arêtes ;
• reprendre le mou ;
• positionner le tendeur dans une zone accessible ;
• tendre uniquement avec la poignée prévue ;
• verrouiller complètement le cliquet ;
• immobiliser l’excédent de sangle ;
• effectuer un contrôle complet avant départ.

Recontrôler après les premières sollicitations

Une perte de tension peut apparaître en raison :

• du tassement du chargement ;
• de la compression d’un emballage ;
• des pneumatiques ou suspensions d’un engin ;
• de la vibration ;
• de la déformation du plateau ;
• du déplacement d’un calage.

L’arrimage doit être recontrôlé après les premières sollicitations et dès qu’un événement peut en modifier les conditions.

Erreurs fréquentes avec une sangle LC 5000 daN

Croire que LC 5000 daN signifie « 5 tonnes de charge »

Faux.

La LC caractérise le dispositif d’arrimage et ne fournit pas directement la masse maximale d’un chargement.

Acheter le 5000 daN « pour être tranquille »

Une capacité supérieure n’est utile que si elle répond au calcul et si l’ensemble du montage permet de l’exploiter.

Choisir le crochet uniquement parce qu’il est plus ouvert

Un crochet doigts écartés doit être mécaniquement compatible avec l’ancrage.

L’ouverture ne suffit pas.

Monter une LC 5000 sur un ancrage non identifié

La capacité du système est limitée par le point faible.

La forte LC de la sangle ne protège pas contre la rupture ou la déformation d’un ancrage insuffisant.

Utiliser la LC pour dimensionner un arrimage couvrant

En couvrant, la STF, le frottement et l’angle vertical sont des paramètres essentiels.

Forcer sur le tendeur

Une rallonge improvisée ne doit jamais être utilisée pour obtenir davantage de tension.

Passer directement sur une arête

Le textile doit être protégé de toute zone susceptible de le couper ou de l’abraser.

Utiliser une sangle nouée ou vrillée

Une sangle d’arrimage doit travailler correctement déployée.

Négliger l’étiquette

Sans identification exploitable, les caractéristiques du dispositif ne peuvent plus être justifiées.

Critères de mise à l’écart

Mettre le système hors service lorsque son état ne permet plus une utilisation sûre, notamment en présence de :

• coupure du textile ;
• abrasion importante ;
• coutures atteintes ;
• brûlure ;
• attaque chimique ;
• crochet déformé ;
• élément métallique fissuré ;
• tendeur défectueux ;
• corrosion critique ;
• réparation improvisée ;
• étiquette absente ou illisible.

En cas de doute sur l’intégrité du système, le matériel doit être mis à l’écart et examiné par une personne compétente.

Conformité et sécurité – EN 12195-2

Cette sangle relève de la norme EN 12195-2 applicable aux dispositifs d’arrimage en sangles textiles en fibres synthétiques.

La conformité du produit ne suffit cependant pas à valider un chargement.

Il faut également vérifier :

• la méthode retenue ;
• le dimensionnement ;
• le nombre de dispositifs ;
• les angles ;
• la stabilité ;
• le calage ;
• le frottement ;
• les ancrages ;
• les protections ;
• l’état du matériel.

Une sangle d’arrimage n’est pas une élingue

Cette sangle est destinée au maintien d’une charge pendant le transport.

Elle ne doit jamais être utilisée pour :

• lever ;
• suspendre ;
• manutentionner une charge suspendue ;
• remplacer une élingue plate ;
• remplacer une élingue ronde.

Pour le levage, utiliser exclusivement un équipement prévu à cet effet, identifié par sa CMU/WLL et conforme à la norme applicable.

Construire un système d’arrimage cohérent

Pour une charge lourde, raisonner dans cet ordre :

Charge → stabilité → calage → frottement → méthode → angles → LC/STF → protections → crochets → points d’ancrage → mise en tension → contrôle

Cette méthode évite de considérer la sangle comme une solution indépendante du reste du chargement.

Plus la LC est élevée, plus il devient important de vérifier les composants auxquels les efforts seront transmis.

Pour comparer et compléter cette configuration

Comparer les sangles d’arrimage 75 mm

Pour choisir entre les versions LC 3500 et 5000 daN, les configurations 1 ou 2 parties et les différentes terminaisons selon le transport.

Voir la sangle 75 mm LC 5000 daN avec crochets doigts rapprochés

Pour les points d’ancrage dont la géométrie est mieux adaptée à une ouverture plus compacte.

Comparer avec la sangle 75 mm LC 3500 daN à crochets doigts écartés

Lorsque le dimensionnement ne nécessite pas la LC 5000 daN tout en conservant la même logique d’accrochage.

Découvrir les sangles d’arrimage 50 mm poids lourds

Pour les configurations où une solution 50 mm correctement dimensionnée en LC, STF et terminaisons répond déjà au besoin.

Consulter les protections d’arrimage : coins, cornières et passants

Pour protéger le textile des arêtes, limiter l’abrasion et améliorer la qualité du passage de la sangle.

Découvrir les tapis antiglisse et solutions de calage

Pour améliorer le coefficient de frottement et stabiliser certaines charges lorsque la configuration le permet.

Consulter les tendeurs et chaînes d’arrimage EN 12195-3

Pour les charges et environnements où une solution acier est plus adaptée aux contraintes mécaniques.

Consulter le guide Weiss – Arrimage : normes, technique et utilisation

Pour approfondir la LC, la STF, la SHF, les angles, le frottement, les méthodes d’arrimage, les points d’ancrage et le dimensionnement.

FAQ

Quelle charge peut-on arrimer avec une sangle LC 5000 daN ?

Il n’existe pas de correspondance universelle entre une LC de 5000 daN et le poids d’une charge. La capacité nécessaire dépend de la masse, du mode d’arrimage, du frottement, du calage, des angles, du nombre de dispositifs, de la stabilité et des points d’ancrage.

Quand choisir les crochets doigts écartés ?

Lorsque la géométrie des points d’ancrage permet à ce type de crochet de s’engager correctement et de travailler dans une direction compatible avec sa conception. Pour un point plus compact, la version à crochets doigts rapprochés peut être plus appropriée.

Peut-on utiliser cette sangle 75 mm LC 5000 daN pour lever une machine ?

Non. Une sangle d’arrimage EN 12195-2 est conçue pour sécuriser une charge pendant le transport. Elle ne doit jamais être utilisée pour lever ou suspendre une charge.

Sangle d’arrimage 75 mm LC 5000 daN pour les configurations à forte capacité

Avec sa LC de 5000 daN, sa largeur de 75 mm, son tendeur à cliquet et ses crochets doigts écartés, cette sangle répond aux arrimages professionnels lourds lorsque le dimensionnement et la géométrie des points d’ancrage justifient cette configuration.

Sélectionnez la longueur adaptée au chargement et vérifiez systématiquement la capacité et la compatibilité des points d’accrochage.

Pour arbitrer entre LC 3500 ou 5000 daN, crochets doigts écartés ou rapprochés, sangle textile ou chaîne d’arrimage, Corderie Weiss accompagne les professionnels dans le choix d’un système cohérent avec les contraintes réelles du transport.
