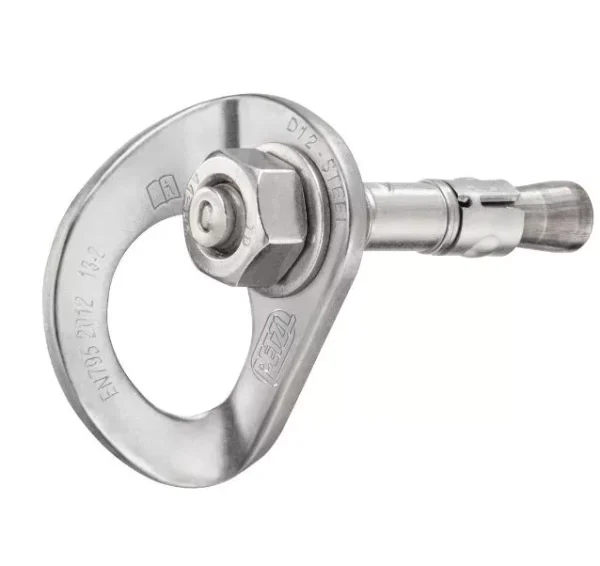

Cœur Bolt Steel. Ancrage acier EN 959 intérieur

Cœur Bolt Steel. Ancrage acier EN 959 intérieur – Image 2

Référence : 29764

Cœur Bolt Steel. Ancrage acier EN 959 intérieur

Name: Cœur Bolt Steel. Ancrage acier EN 959 intérieur - Corderie Weiss
SKU: 29764
Price: 2.92 EUR
Availability: InStock

À partir de

3,50 € ^TTC
2,92 € ^HT

Cœur Bolt Steel 10 ou 12 mm : ancrage acier EN 959 pour intérieur, salle et chantier ponctuel. Plaquette, goujon et écrou Weiss.

UGS : 29764 Catégories : Travaux en hauteur, Ancrages travaux en hauteur

Garanties sécurité (Paiement 100% sécurisé)

Livraison rapide

Livraison dans toute la France

Une équipe à votre écoute : Contactez-nous

Description
Informations complémentaires

Cœur Bolt Steel – ancrage acier pour intérieur et chantiers ponctuels

Le Cœur Bolt Steel est un ancrage acier composé d’une plaquette, d’un goujon à expansion et d’un écrou. Il permet de créer un point d’amarrage fixe sur support rocher ou béton compatible, pour des usages professionnels en intérieur, en salle, sur chantier ponctuel ou dans un environnement peu exposé à la corrosion.

Disponible en diamètres 10 mm et 12 mm, cet ancrage s’adresse aux professionnels qui recherchent une solution économique, robuste et lisible pour des installations maîtrisées. Son choix doit toujours tenir compte du support, de l’environnement, de la qualité du perçage, du couple de serrage, du contrôle de l’installation et du système EPI complet utilisé avec l’ancrage.

Choisir le bon Cœur Bolt Steel

Le Cœur Bolt Steel convient aux environnements où la corrosion n’est pas le risque principal : intérieur, salle d’escalade, installation temporaire ou chantier ponctuel en ambiance non agressive. Il ne doit pas être choisi pour une installation extérieure durable, un bord de mer, une atmosphère saline, chlorée, industrielle corrosive ou tout environnement susceptible d’accélérer l’oxydation.

Lecture rapide par situation

Installation en intérieur : le Cœur Bolt Steel est adapté aux environnements secs ou peu corrosifs, sous réserve d’un support compatible.
Chantier ponctuel : il peut convenir lorsque l’ancrage est utilisé dans un cadre limité, contrôlé et non soumis durablement aux intempéries.
Support béton ou rocher compact : vérifier que le support est homogène, sain, non fissuré et capable de reprendre les efforts transmis.
Besoin d’un ancrage économique : l’acier standard est pertinent lorsque l’environnement ne justifie pas l’inox.
Usage extérieur durable : privilégier une version inox adaptée, voire une solution haute résistance à la corrosion selon l’environnement.
Milieu marin, chloré ou corrosif : ne pas utiliser cette version acier standard.
Levage ou manutention : ne pas utiliser cet ancrage comme point de levage, anneau de manutention ou fixation de charge.

Un ancrage acier pour protection contre les chutes, pas un point de levage

Le Cœur Bolt Steel est destiné à la réalisation d’un amarrage dans un système de protection contre les chutes de hauteur ou dans une configuration d’ancrage sur support minéral compatible. Il doit être utilisé avec des équipements adaptés : connecteur, longe, corde, harnais, antichute ou système d’assurage selon l’usage réel.

Il ne doit pas être utilisé comme accessoire de levage. Ce n’est ni une manille, ni un anneau de levage, ni un point de suspension de charge, ni un accessoire de manutention. La résistance d’un ancrage EPI ne doit jamais être interprétée comme une autorisation d’usage en levage.

Point critique

La résistance réelle de l’ancrage dépend directement de la qualité du support et de la qualité de pose. Un perçage mal réalisé, un trou mal nettoyé, un mauvais couple de serrage ou un support trop faible peuvent rendre l’ancrage dangereux, même si le produit est conforme.

Caractéristiques techniques

Caractéristique	Cœur Bolt Steel Ø 10 mm	Cœur Bolt Steel Ø 12 mm
Type de produit	Ancrage acier avec plaquette, goujon et écrou	Ancrage acier avec plaquette, goujon et écrou
Matière	Acier standard	Acier standard
Diamètre	10 mm	12 mm
Diamètre de perçage	10 mm	12 mm
Longueur totale du goujon	85 mm	105 mm
Poids	110 g	135 g
Résistance au cisaillement en béton 50 MPa	23 kN	25 kN
Résistance à l’arrachement en béton 50 MPa	15 kN	18 kN
Certification	EN 959	EN 959
Usage recommandé	Intérieur, environnement peu corrosif, chantier ponctuel	Intérieur, environnement peu corrosif, chantier ponctuel

Diamètre 10 mm ou 12 mm : comment choisir ?

Le diamètre 10 mm répond aux besoins courants d’ancrage sur support compatible lorsque la pose est maîtrisée et que l’environnement reste peu corrosif. Le diamètre 12 mm offre une section supérieure, un goujon plus long et une résistance d’essai plus élevée en béton de très bonne qualité.

Le choix ne doit toutefois pas se résumer à “plus gros = plus sûr”. Un ancrage 12 mm mal posé dans un mauvais support peut être moins fiable qu’un ancrage 10 mm correctement installé dans un support sain. La qualité du support, le perçage, le nettoyage du trou, le serrage et le contrôle restent déterminants.

Version	À privilégier pour	Point de vigilance
Ø 10 mm	Ancrage courant, support compact, installation intérieure ou chantier ponctuel	Respecter le perçage 10 mm, la profondeur, le nettoyage et le serrage.
Ø 12 mm	Besoin d’un goujon plus long, section supérieure, support adapté	Ne compense pas un support douteux, fissuré ou une installation approximative.

Environnement d’utilisation : la limite principale du Steel

La version Steel est une solution acier standard. Elle est pertinente dans un environnement intérieur ou peu soumis à la corrosion. Elle n’est pas destinée à remplacer une version inox lorsque l’installation doit rester durablement exposée aux intempéries, à l’humidité, aux ambiances salines, aux produits chimiques ou aux atmosphères agressives.

Cette limite doit être clairement intégrée dès le choix. Un ancrage acier économique peut être parfaitement cohérent pour une salle, un atelier, un chantier ponctuel ou une installation temporaire contrôlée. Il devient un mauvais choix si l’environnement impose une tenue durable à la corrosion.

Environnement	Adaptation du Cœur Bolt Steel	Recommandation
Intérieur sec	Adapté	Contrôle périodique classique selon usage et réglementation.
Salle, atelier, structure couverte	Adapté si l’ambiance reste peu corrosive	Vérifier humidité, condensation, produits chimiques ou projections.
Chantier ponctuel	Possible selon durée et exposition	Contrôler l’état de l’ancrage et éviter toute installation durable non surveillée.
Extérieur durable	Non recommandé comme choix standard	Privilégier une version inox adaptée.
Bord de mer, ambiance saline, milieu chloré	À exclure	Prévoir une solution inox haute résistance à la corrosion selon le niveau d’exposition.

Installation : les points qui conditionnent la sécurité

La pose d’un goujon à expansion doit être réalisée par une personne compétente, sur support adapté. Avant installation, il faut vérifier la qualité du béton ou du rocher autour de la zone d’ancrage. Le support doit être compact, homogène, non friable et non fissuré. Les valeurs techniques sont données dans un béton de très bonne qualité ; un béton courant, un rocher tendre ou un support incertain peuvent réduire fortement la résistance réelle.

Le perçage doit respecter le diamètre et la profondeur adaptés à la version choisie. Après perçage, le trou doit être nettoyé avec soin, d’abord à la brosse puis à la soufflette. Un trou mal nettoyé limite l’efficacité de l’expansion. Le goujon doit ensuite être mis en place avec la plaquette, puis l’écrou serré au couple approprié.

Contrôles de pose indispensables

support compact, homogène, non fissuré et non friable ;
diamètre de perçage conforme : 10 mm ou 12 mm selon la version ;
profondeur de perçage adaptée à la longueur du goujon ;
nettoyage du trou à la brosse puis à la soufflette ;
plaquette, goujon, écrou et rondelle de matière cohérente ;
serrage de l’écrou au couple préconisé ;
absence de rotation de la plaquette après serrage ;
libre mouvement du connecteur dans le trou de la plaquette ;
absence de dépassement gênant du goujon ;
traçabilité de l’installation et contrôle périodique prévu.

Plaquette large, bords arrondis et anti-rotation

La plaquette du Cœur Bolt Steel présente un large trou de connexion. Cette géométrie facilite le mousquetonnage et permet, selon le connecteur utilisé, d’installer deux mousquetons simultanément sur un même ancrage. C’est un point utile lorsque le système impose une connexion lisible ou une transition temporaire entre équipements.

Les bords arrondis du trou de connexion limitent l’usure des connecteurs par rapport à des formes plus agressives. La face arrière de la plaquette comporte également des reliefs destinés à limiter la rotation lors de la mise en place et lors de sollicitations latérales. Ces détails ne dispensent pas du contrôle : le connecteur doit toujours pouvoir bouger librement, sans travailler sur le doigt ni en mauvais axe.

Élément de conception	Intérêt terrain	Vigilance
Large trou de connexion	Mousquetonnage facilité, possibilité de connexions plus lisibles	Contrôler la compatibilité réelle avec les connecteurs utilisés.
Bords arrondis	Limite l’usure des connecteurs	Inspecter malgré tout les zones de frottement et d’usure.
Épaisseur de plaquette	Bonne tenue mécanique et contact plus propre avec le connecteur	Ne remplace pas la vérification du support ni de la pose.
Reliefs anti-rotation	Limite la rotation de la plaquette à la pose et à l’usage	Vérifier l’absence de jeu, de rotation ou de déformation après installation.

Compatibilité avec connecteurs, longes et systèmes EPI

Le connecteur utilisé avec la plaquette doit être conforme à l’usage prévu. En travaux en hauteur, il s’agit généralement d’un connecteur de sécurité conforme EN 362. Selon le domaine d’application, certains usages peuvent relever de connecteurs EN 12275. Dans tous les cas, le connecteur doit se positionner correctement dans la plaquette, travailler dans le grand axe et rester verrouillé.

Dans un système d’arrêt de chute, l’ancrage doit être associé à un harnais antichute EN 361, une longe avec absorbeur ou un antichute adapté, des connecteurs compatibles et un tirant d’air suffisant. L’ancrage doit de préférence être situé au-dessus de l’utilisateur afin de limiter la hauteur de chute et le risque pendulaire.

Compatibilités à vérifier

connecteur adapté à la plaquette et à l’usage prévu ;
verrouillage complet du connecteur ;
charge dans le grand axe, sans appui sur le doigt ;
absence d’interférence entre goujon, écrou, plaquette et connecteur ;
compatibilité avec longe, antichute, corde ou système associé ;
position de l’ancrage par rapport à l’utilisateur ;
tirant d’air suffisant en cas de chute ;
plan de secours prévu avant intervention.

Résistance : attention aux valeurs d’essai

Les résistances indiquées sont données dans un béton de très bonne qualité. Elles ne garantissent pas automatiquement la même performance sur tous les supports. Un béton courant, une roche tendre, une zone fissurée ou un support hétérogène peuvent réduire fortement la résistance réelle de l’ancrage.

En cas de doute sur le support, il faut réaliser une validation terrain, utiliser un ancrage différent, augmenter la longueur ou choisir une solution plus adaptée. Une mauvaise installation peut faire chuter la résistance réelle de l’ancrage à un niveau dangereux.

Risque	Conséquence possible	Action correcte
Béton faible ou support friable	Arrachement ou tenue insuffisante	Ne pas installer sans validation ; choisir une autre solution si nécessaire.
Trou mal nettoyé	Expansion imparfaite du goujon	Brosser et souffler le trou avant pose.
Perçage trop court	Ancrage mal engagé	Respecter la profondeur liée au goujon.
Couple de serrage non respecté	Sous-serrage ou détérioration du montage	Utiliser une clé adaptée et respecter la valeur prescrite.
Support corrosif ou humide durable	Oxydation accélérée	Choisir une version inox adaptée à l’environnement.

Avantages concrets du Cœur Bolt Steel

Solution économique : adaptée aux environnements peu soumis à la corrosion.
Ensemble complet : plaquette, goujon et écrou pour une installation cohérente.
Deux diamètres disponibles : 10 mm et 12 mm selon le support et le besoin terrain.
Mousquetonnage facilité : large trou de connexion, utile pour les connecteurs de forte section.
Usure des connecteurs limitée : bords arrondis et épaisseur de matière élevée sur la zone de connexion.
Stabilité de la plaquette : reliefs arrière limitant la rotation à la pose et à l’usage.
Usage professionnel clair : intérieur, chantier ponctuel, installation contrôlée, environnement non corrosif.

Domaines d’utilisation

Le Cœur Bolt Steel est destiné aux situations où un ancrage acier standard est cohérent avec l’environnement et la durée d’utilisation :

Intérieur : salle, atelier, structure couverte, installation non exposée aux intempéries.
Chantier ponctuel : point d’amarrage temporaire ou installation limitée dans le temps, sous contrôle.
Support rocher ou béton compatible : uniquement si le matériau est compact, homogène et validé.
Travaux en hauteur : ancrage pour système EPI, longe, connecteur ou dispositif compatible.
Accès technique : installation fixe ou ponctuelle lorsque l’environnement ne justifie pas l’inox.
Maintenance : point d’ancrage sur support adapté, dans un cadre contrôlé et non corrosif.

Contrôle avant utilisation et inspection périodique

Un ancrage permanent ou semi-permanent doit être contrôlé régulièrement. L’acier standard impose une vigilance particulière sur l’oxydation. Même en intérieur, l’humidité, la condensation, les produits chimiques, les poussières industrielles ou un mauvais stockage peuvent accélérer la corrosion.

Points de contrôle

absence de corrosion, oxydation, piqûres ou dégradation de surface ;
absence de déformation, fissure ou choc sur la plaquette ;
absence d’usure excessive au passage des connecteurs ;
serrage correct de l’écrou ;
absence de jeu dans le goujon ;
plaquette stable, sans rotation anormale ;
support non fissuré, non dégradé, non friable ;
connecteur libre dans la plaquette ;
marquage lisible et historique d’installation connu ;
contrôle renforcé si l’environnement devient humide ou corrosif.

Quand retirer ou remplacer l’ancrage ?

Un ancrage acier doit être retiré du service dès qu’un doute existe sur sa fiabilité. La corrosion, le jeu, la déformation, une installation inconnue ou un support détérioré suffisent à imposer un remplacement ou une vérification approfondie par une personne compétente.

Situation observée	Décision	Raison
Corrosion visible	Contrôle approfondi ou remplacement	L’acier standard perd sa fiabilité si l’oxydation progresse.
Déformation de la plaquette	Retrait du service	La géométrie de connexion et la résistance peuvent être compromises.
Jeu dans le goujon	Ne pas utiliser	Le bon fonctionnement de l’ancrage à expansion n’est plus garanti.
Support fissuré ou friable	Ne pas utiliser	La résistance dépend directement du support.
Installation non tracée	Vérification compétente obligatoire	Impossible de valider le perçage, le serrage ou l’historique.
Effort important ou chute	Contrôle approfondi avant toute réutilisation	L’ancrage et le support ont pu être sollicités au-delà de l’usage normal.

Erreurs fréquentes à éviter

Installer le Cœur Bolt Steel en extérieur durable : l’acier standard n’est pas le bon choix pour une exposition prolongée aux intempéries.
L’utiliser en milieu marin ou chloré : le risque de corrosion impose une autre nuance de matériau.
Le détourner en point de levage : ce produit n’est pas un accessoire de manutention.
Poser dans un support friable : la résistance peut devenir très faible, voire nulle.
Mal nettoyer le trou : poussière et résidus limitent le bon fonctionnement du goujon.
Mélanger les métaux : plaquette, goujon, écrou et rondelle doivent être cohérents pour limiter les risques de corrosion.
Gêner le mouvement du connecteur : le goujon ou l’écrou ne doivent pas bloquer le mousqueton dans la plaquette.
Négliger le contrôle périodique : un ancrage acier doit rester surveillé, même en intérieur.
Oublier le tirant d’air : un point d’ancrage fiable ne suffit pas si l’utilisateur peut heurter le sol ou un obstacle après une chute.

Pour compléter votre système travaux en hauteur

Voir les ancrages pour travaux en hauteur

Pour comparer les ancrages acier, inox, textiles, mobiles ou temporaires selon le support, l’environnement et la durée d’utilisation.

Consulter le guide technique travaux en hauteur

Pour vérifier les notions d’ancrage, arrêt de chute, retenue, maintien, tirant d’air, facteur de chute et compatibilité EPI.

Choisir les connecteurs compatibles

Pour relier correctement l’ancrage à une longe, un antichute, une corde ou un système EPI avec un connecteur adapté.

Voir les longes antichute avec absorbeur

Pour composer un système d’arrêt de chute capable de limiter l’effort transmis à l’utilisateur.

Comparer avec les antichutes à rappel automatique

Pour les postes où une liaison rétractable peut mieux limiter le mou et optimiser le tirant d’air.

Choisir un harnais antichute 2 points

Pour connecter l’utilisateur au système via un point dorsal ou sternal EN 361.

Voir les cordes de travaux en hauteur

Pour les systèmes corde, accès difficile, secours ou progression nécessitant un ancrage compatible.

Organiser le transport des EPI

Pour protéger connecteurs, longes, harnais, cordes et accessoires entre deux interventions.

FAQ – Cœur Bolt Steel

À quoi sert le Cœur Bolt Steel ?

Il sert à créer un ancrage acier sur support rocher ou béton compatible, principalement pour les environnements intérieurs, les salles ou les chantiers ponctuels peu soumis à la corrosion.

Quelle différence entre le Cœur Bolt Steel et la version inox ?

La version Steel est en acier standard et convient aux environnements peu corrosifs. La version inox est plus adaptée aux installations extérieures standard. En milieu très corrosif, une nuance encore plus résistante doit être étudiée.

Peut-on utiliser le Cœur Bolt Steel en extérieur ?

Seulement dans un cadre ponctuel, contrôlé et peu exposé. Pour une installation extérieure durable, il faut privilégier une version inox adaptée à l’environnement.

Le Cœur Bolt Steel peut-il servir de point de levage ?

Non. Ce produit n’est pas conçu pour le levage ou la manutention de charges. Il doit être utilisé dans le cadre prévu des systèmes de protection contre les chutes ou d’amarrage sur support compatible.

Que faut-il contrôler après installation ?

Il faut contrôler le support, le serrage, l’absence de jeu, l’état de la plaquette, l’absence de corrosion, le libre mouvement du connecteur et la compatibilité du système utilisé avec l’ancrage.

Cœur Bolt Steel professionnel chez Corderie Weiss

Le Cœur Bolt Steel Corderie Weiss est une solution d’ancrage acier pour les professionnels recherchant un point d’amarrage économique, robuste et lisible en environnement intérieur ou chantier ponctuel peu corrosif. Disponible en 10 mm et 12 mm, il associe plaquette, goujon et écrou dans un ensemble cohérent pour support compatible.

Pour choisir correctement, partez toujours du support réel, de l’environnement, de la durée d’installation, du diamètre nécessaire, du connecteur utilisé et du système EPI associé. Le Cœur Bolt Steel est pertinent lorsque l’acier standard suffit ; dès que la corrosion devient un facteur sérieux, il faut passer sur une solution inox adaptée.
