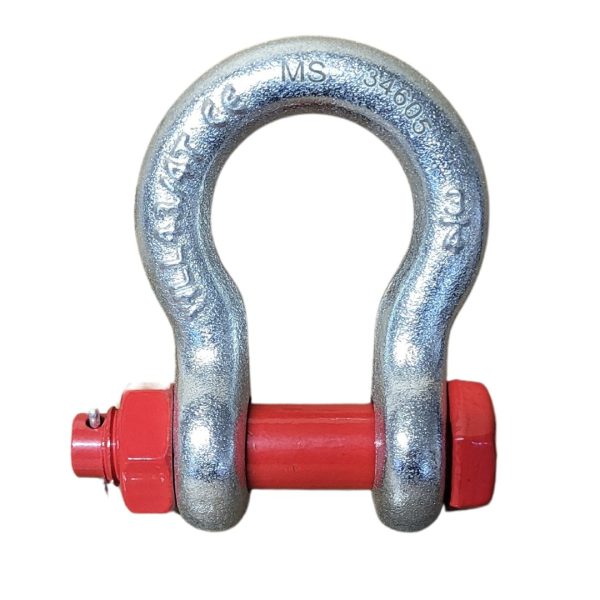

Manille lyre haute résistance, boulonnée goupillée

Manille lyre haute résistance, boulonnée goupillée - marquée avec numéro de lot, CMU et CE
Disponible de 750kg à 55 Tonnes de CMU
En acier forgé, trempé et revenu- très haute résistance
Coefficient de rupture 1:5

Une manille lyre boulonnée goupillée est un type de manille utilisé dans les opérations de levage et de gréement pour connecter différents composants, tels que des câbles, des chaînes ou des élingues. Voici une description détaillée de ses caractéristiques :

1. Forme en lyre : La manille a une forme en U large, ressemblant à une lyre, ce qui permet de réduire les contraintes sur les angles lors du levage.
2. Boulonnée : La manille est équipée d'un boulon qui passe à travers les deux extrémités de la manille pour sécuriser la connexion. Ce boulon est souvent fileté pour garantir un serrage sécurisé.
3. Goupillée : Pour renforcer la sécurité, le boulon est équipé d'une goupille de sécurité. Cette goupille empêche le boulon de se desserrer accidentellement, offrant une double sécurité.

Utilisation

Les manilles lyre boulonnées goupillées sont souvent utilisées dans des environnements où la sécurité et la fiabilité sont primordiales, tels que :

• Les chantiers de construction.
• Les opérations de levage dans les ports et les docks.
• Les applications industrielles lourdes.
• Les grutages maritimes.

Avantages

• Sécurité accrue : La combinaison d'un boulon et d'une goupille de sécurité minimise le risque de défaillance accidentelle.
• Capacité de charge élevée : La forme en lyre permet de répartir les charges de manière plus uniforme, réduisant les contraintes sur les composants connectés.
• Durabilité : Souvent fabriquées en acier haute résistance, ces manilles sont conçues pour résister à des conditions de travail difficiles.

Schéma d'une manille lyre boulonnée goupillée

1. Corps en lyre : La partie principale de la manille en forme de U.
2. Boulon : La barre qui ferme la manille.
3. Goupille de sécurité : Petite broche insérée dans le boulon pour empêcher tout desserrage involontaire.

En résumé, une manille lyre boulonnée goupillée est un dispositif essentiel pour assurer des connexions sécurisées et fiables dans des opérations de levage et de gréement exigeantes.
