Poulie de déplacement REEVE pour secours sur tyrolienne

La REEVE est une poulie de déplacement compacte conçue pour les systèmes de secours sur tyrolienne, les mouflages et les configurations de corde où l’organisation du système doit rester nette, courte et maîtrisée. Elle combine deux poulies à haut rendement et un multiplicateur d’amarrages dans un seul équipement, ce qui limite le nombre de connecteurs, réduit la hauteur du montage et améliore la lisibilité de l’ensemble.

Avec ses deux réas de 38 mm sur roulement à billes étanche, ses multiples trous de connexion et son utilisation possible comme chariot de tyrolienne en secours, la REEVE s’adresse aux professionnels formés qui doivent monter des systèmes techniques rapides, compacts et fiables en travaux en hauteur ou en secours.

Choisir la REEVE pour un système de secours compact et organisé

La REEVE n’est pas une simple poulie double. C’est une solution intégrée destinée aux situations où le montage doit gérer à la fois le déplacement, l’organisation des connexions et la réduction de l’encombrement. Elle est particulièrement pertinente lorsque plusieurs éléments doivent être connectés proprement sur un même appareil : cordes de travail, cordes de contrôle, connecteurs, sangles ou éléments de liaison.

Son intérêt principal est de remplacer une accumulation de poulies, plaques d’amarrage et connecteurs par un ensemble plus court et plus lisible. Dans un secours sur tyrolienne, cette compacité peut faire une vraie différence : moins de hauteur perdue, moins de pièces intermédiaires, moins de risques de mauvais positionnement et une meilleure lecture des efforts.

La REEVE doit être envisagée dans les cas suivants :

• Secours sur tyrolienne : utilisée comme chariot de déplacement, elle permet d’organiser un système compact pour un à trois utilisateurs simultanément, selon la configuration prévue.
• Deux cordes de travail parallèles : deux REEVE peuvent être juxtaposées dos à dos lorsque la proximité des cordes le permet.
• Tyrolienne oblique : le trou de connexion supérieur permet d’attacher une corde de contrôle, avec un connecteur assez large pour coiffer le réa sans interférence.
• Système de mouflage : les deux réas à haut rendement permettent d’intégrer la REEVE dans des systèmes de hissage ou de traction organisés.

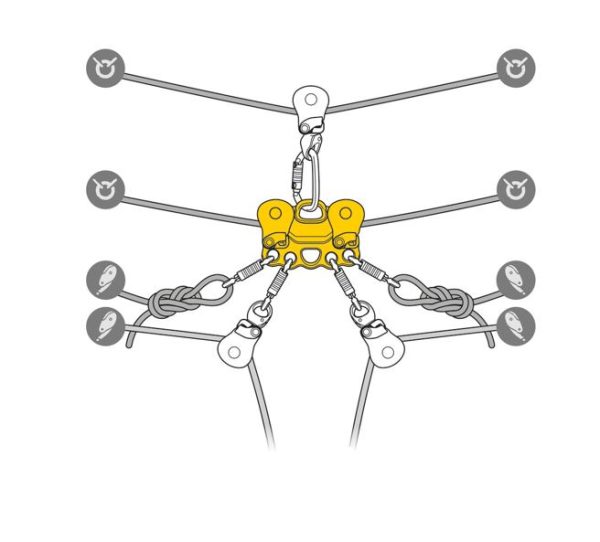

• Besoin de centraliser les connexions : les multiples trous, dont une rangée en nombre impair, facilitent le centrage et l’équilibrage du système.

La REEVE doit rester réservée à des utilisateurs compétents. Elle travaille dans un système complet : ancrages, cordes, connecteurs, angles, répartition des charges, frottements, contrôle des flasques et positionnement des personnes. Son format intégré simplifie le montage, mais ne remplace jamais l’analyse technique du système.

Caractéristiques techniques de la poulie REEVE

Ce que la REEVE apporte réellement sur le terrain

La force de la REEVE est sa capacité à regrouper plusieurs fonctions dans un appareil compact. Sur une tyrolienne de secours, la hauteur disponible et la clarté du système sont des points critiques. Chaque connecteur ajouté, chaque plaque supplémentaire et chaque décalage dans le montage peuvent allonger le système, compliquer la lecture des efforts et créer des risques de mauvais positionnement.

Les deux réas de gros diamètre sur roulement à billes étanche assurent un excellent rendement lors des déplacements. Ce rendement est important dans les systèmes où la fluidité du mouvement conditionne la qualité de la manœuvre, notamment lorsque la corde est chargée et que la régularité du déplacement doit être maîtrisée.

Les flasques mobiles à ouverture triple action facilitent l’installation, y compris avec des gants. La possibilité de préparer le système avant de l’installer sur la corde principale permet de gagner en méthode, surtout dans les situations de secours où le temps, l’ordre de montage et la réduction des manipulations inutiles comptent réellement.

Les multiples trous de connexion permettent une organisation fine des liaisons. Les trous sont compatibles avec le passage direct de cordes, de sangles ou de mousquetons. Les trous de 19 mm permettent le retournement de la plupart des mousquetons, mais seuls les connecteurs dont la bague mesure moins de 18 mm peuvent tourner librement dans les trous de connexion simple. Ce point doit être vérifié avant de valider le montage.

Utilisation en secours sur tyrolienne

La REEVE est conçue pour être utilisée comme chariot de tyrolienne en secours. Elle peut connecter jusqu’à trois utilisateurs simultanément dans les conditions prévues par la notice, ce qui impose une vraie maîtrise du système, des charges et de la configuration d’intervention.

Sur deux cordes de travail parallèles, deux REEVE peuvent être placées dos à dos. Cette configuration permet d’organiser le déplacement sur deux lignes, à condition que la proximité des cordes et le positionnement des appareils permettent un fonctionnement sans interférence.

Sur une tyrolienne oblique, le trou de connexion supérieur peut recevoir une corde de contrôle. Il faut alors utiliser un connecteur assez large pour coiffer le réa sans gêner le fonctionnement. Ce type de montage doit être réservé à des équipes formées, capables d’évaluer les efforts, la trajectoire, la redondance, les ancrages et les moyens de secours associés.

Utilisation en système de mouflage

La REEVE peut également être utilisée comme poulie pour système de mouflage. Ses deux réas à haut rendement et ses points de connexion intégrés permettent de construire des systèmes de hissage plus lisibles qu’un montage composé de plusieurs éléments séparés.

Dans cette utilisation, la charge d’utilisation maximale, la répartition des efforts, le diamètre de corde, l’état de la corde et le positionnement des connecteurs doivent être contrôlés. Une corde encrassée, un mauvais alignement ou un connecteur mal positionné peuvent affecter le rendement et la sécurité du système.

La REEVE ne doit donc pas être choisie uniquement parce qu’elle “fait plusieurs choses”. Elle doit être choisie lorsqu’elle permet réellement de simplifier un montage complexe, de réduire l’encombrement et de mieux organiser les points de connexion.

Conformité, compatibilité et sécurité

La REEVE est un EPI utilisé dans les systèmes de protection contre les chutes de hauteur. Elle est conforme à l’EN 12278 pour les systèmes de mouflage et répond également à une logique de multiplicateur d’amarrages. Elle doit être utilisée uniquement dans les situations prévues par sa notice, par des personnes compétentes et formées.

Les équipements associés doivent être compatibles et conformes aux normes applicables. Les cordes utilisées avec la REEVE doivent être compatibles avec le diamètre admis de 7 à 13 mm et, dans les systèmes sur corde, répondre aux exigences adaptées à l’usage, notamment EN 1891 lorsque le système le nécessite.

Les connecteurs doivent être correctement positionnés. Une barrette de maintien peut être utilisée pour optimiser l’orientation d’un connecteur. Les trous de connexion acceptent le passage de mousquetons, cordes ou sangles, mais l’utilisateur doit vérifier l’absence de bavures, d’arêtes vives ou d’usure susceptible d’endommager les éléments connectés.

Dans un système d’arrêt des chutes, l’ancrage doit être de préférence situé au-dessus de l’utilisateur et répondre aux exigences applicables, avec une résistance minimale de 12 kN selon les exigences EN 795 mentionnées dans la notice. Le tirant d’air disponible doit être contrôlé avant chaque utilisation pour éviter tout contact avec le sol ou un obstacle en cas de chute.

Points de vigilance à ne pas négliger

• Ne pas utiliser avec témoin rouge visible : si le témoin rouge d’un bouton de déverrouillage est visible, le flasque correspondant n’est pas verrouillé et il existe un risque d’ouverture intempestive.
• Contrôler le positionnement des connecteurs : un connecteur mal orienté peut créer une contrainte défavorable ou gêner le fonctionnement du système.
• Vérifier les trous de connexion : aucune bavure, arête vive, usure importante ou corrosion ne doit être présente.
• Respecter les limites de charge : la charge d’utilisation maximale est de 8 kN, avec des limites à respecter selon l’usage sur réa ou sur tyrolienne.
• Ne pas utiliser en parcours acrobatique en hauteur : la REEVE n’est pas certifiée pour cet usage.
• Surveiller l’état de la corde : une corde mouillée, gelée, encrassée ou mal positionnée peut affecter le rendement et le comportement du système.
• Prévoir un plan de secours : l’utilisation en hauteur impose des moyens de secours rapidement mobilisables en cas de difficulté.
• Mettre en quarantaine en cas de doute : chute, effort important, choc, environnement agressif, marquage illisible ou historique incomplet doivent conduire à une vérification approfondie.

Contrôle périodique de la REEVE

Comme tout EPI, la REEVE doit faire l’objet d’une vérification approfondie par une personne compétente au minimum tous les 12 mois, et après tout événement exceptionnel. L’intensité d’utilisation, l’environnement de travail et l’historique du matériel peuvent imposer une fréquence plus rapprochée.

Le contrôle doit porter sur la traçabilité du produit, la lisibilité du numéro individuel et du marquage CE, l’état général du corps, des trous de connexion, des flasques, des rivets, des réas et des systèmes de verrouillage. Les réas doivent tourner librement dans les deux sens, sans point dur ni corps étranger. Les flasques doivent tourner correctement et les systèmes de fermeture doivent fonctionner sans encrassement ni perte d’efficacité.

Toute dégradation d’un EPI doit entraîner sa mise en quarantaine en attente d’une vérification approfondie. Un matériel dont l’historique est inconnu, dont le marquage est illisible ou dont l’état inspire un doute ne doit pas rester disponible à l’utilisation.

Produits complémentaires pour composer un système cohérent

La REEVE doit être intégrée dans un système complet : cordes compatibles, connecteurs adaptés, ancrages fiables et, selon la manœuvre, poulies complémentaires. L’objectif est de conserver un montage compact, lisible et conforme aux contraintes de secours, de hissage ou de déplacement sur corde.

• Poulies et émerillons pour travaux en hauteur :
  pour comparer les poulies de déplacement, poulies simples, doubles, ouvrables et émerillons selon la manœuvre à réaliser.
• Poulie compacte SPIN S1 avec émerillon :
  pour les renvois, déviations ou hissions légères nécessitant une poulie compacte orientable sous charge.
• Poulie compacte SPIN S1 OPEN avec émerillon ouvrable :
  pour les montages compacts avec connexion semi-permanente et réduction d’encombrement.
• Poulie simple ouvrable SPIN L1 avec émerillon :
  pour une poulie simple de plus grande capacité, compatible avec des cordes de 7 à 13 mm.
• Poulie double ouvrable SPIN L2 avec émerillon :
  pour les systèmes de mouflage plus élaborés nécessitant deux réas en parallèle et une organisation renforcée des brins.
• Mousquetons, connecteurs et porte-outils pour travaux en hauteur :
  pour sélectionner les connecteurs adaptés aux efforts, aux trous de connexion et au positionnement du système.
• Cordes travaux en hauteur EN 1891 :
  pour choisir une corde compatible avec le diamètre admissible de la poulie et les contraintes du système.
• Ancrages travaux en hauteur :
  pour sécuriser les points d’amarrage avant toute mise en place de tyrolienne, renvoi ou mouflage.
• Guide technique travaux en hauteur :
  pour replacer le choix de la poulie dans une logique complète de compatibilité, contrôle EPI, tirant d’air, facteur de chute et organisation du système.

FAQ – Poulie de déplacement REEVE

À quoi sert principalement la REEVE ?

La REEVE est principalement conçue comme poulie de déplacement pour le secours sur tyrolienne. Elle peut aussi être utilisée dans des systèmes de mouflage, lorsque sa double poulie et ses multiples trous de connexion permettent de simplifier et d’organiser le montage.

Combien d’utilisateurs peuvent être connectés à la REEVE ?

La REEVE peut être utilisée pour connecter jusqu’à trois utilisateurs simultanément, dans les conditions prévues par la notice et avec un système conçu par des personnes compétentes.

La REEVE peut-elle être utilisée en parc acrobatique en hauteur ?

Non. La notice précise que cette poulie n’est pas certifiée pour un usage en parcours acrobatique en hauteur. Elle doit être réservée aux usages prévus, notamment secours sur tyrolienne, systèmes de mouflage et configurations professionnelles compatibles.

Commander une poulie de déplacement REEVE

La REEVE s’adresse aux professionnels qui recherchent une solution compacte pour organiser un secours sur tyrolienne, un système de mouflage ou une configuration de corde avec plusieurs connexions. Corderie Weiss accompagne les équipes travaux en hauteur, secours et intervention technique dans le choix des poulies, cordes, connecteurs et ancrages compatibles avec leurs contraintes terrain.
