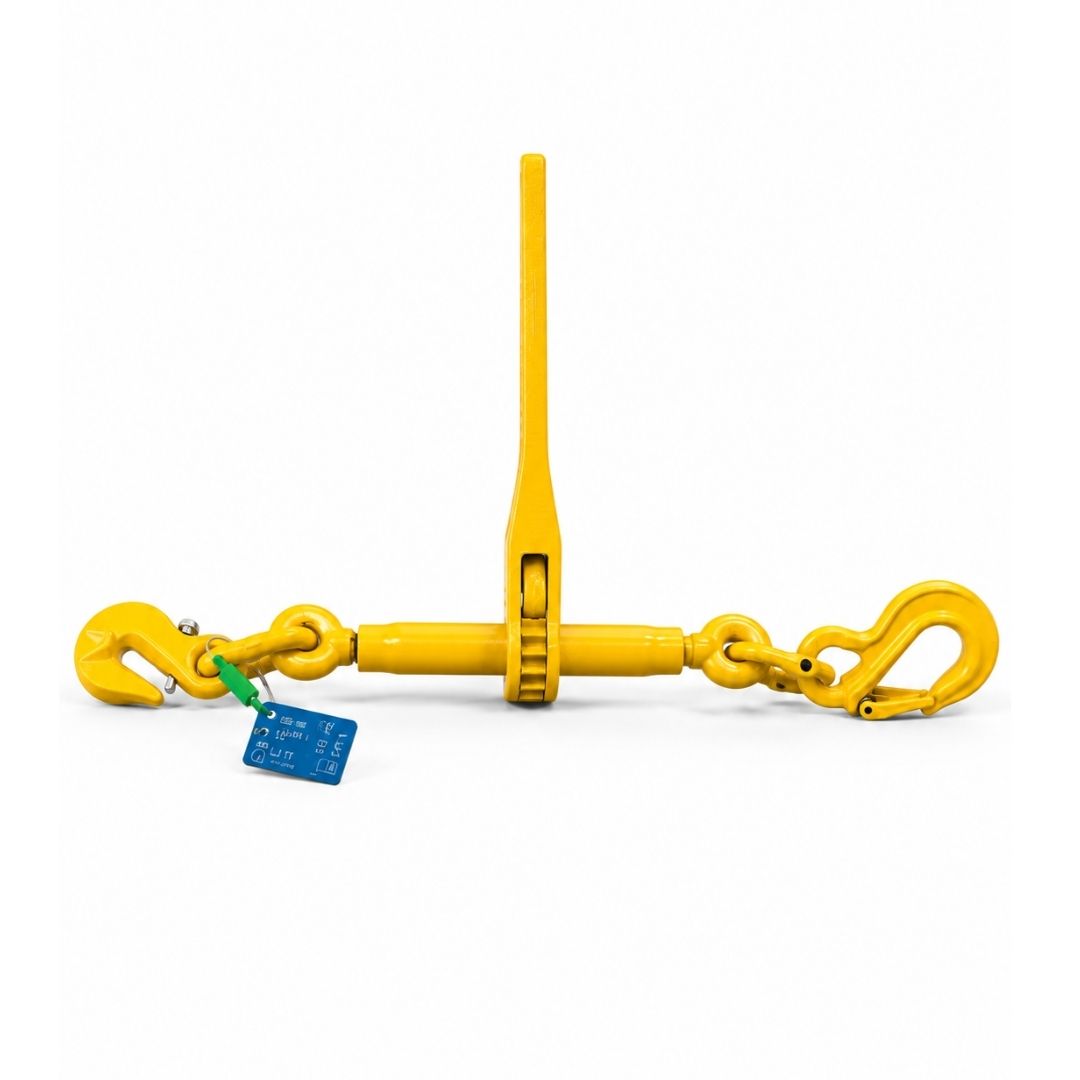

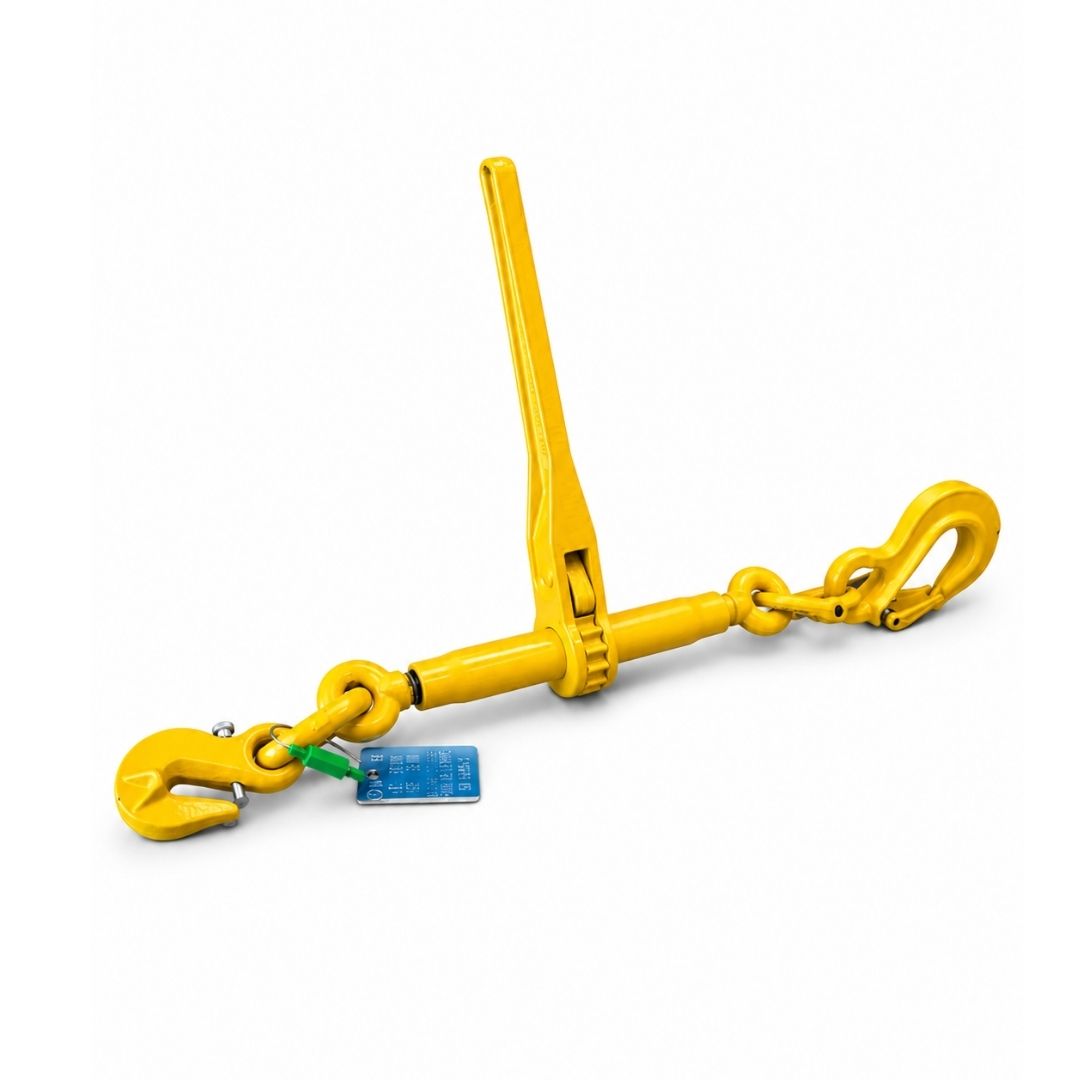

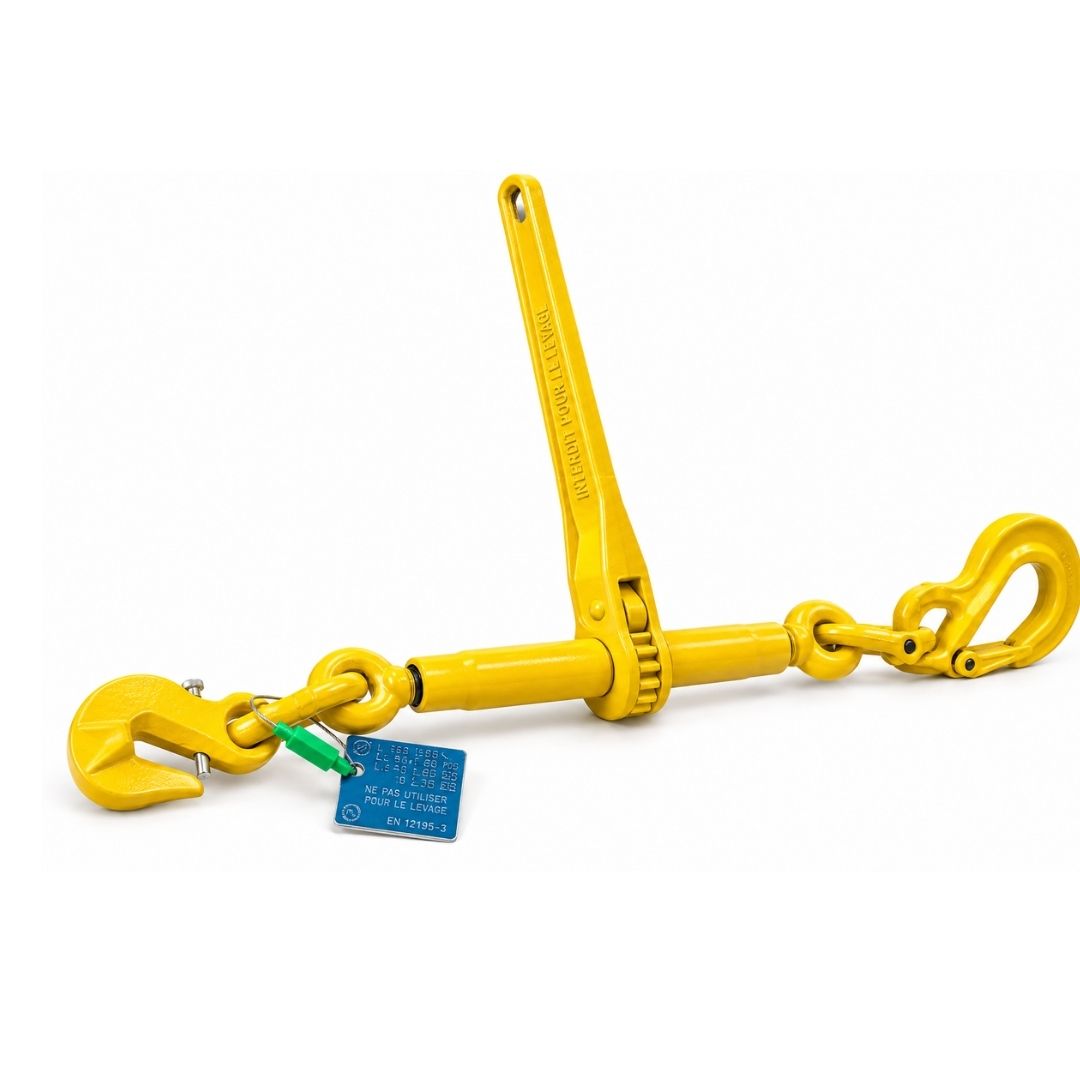

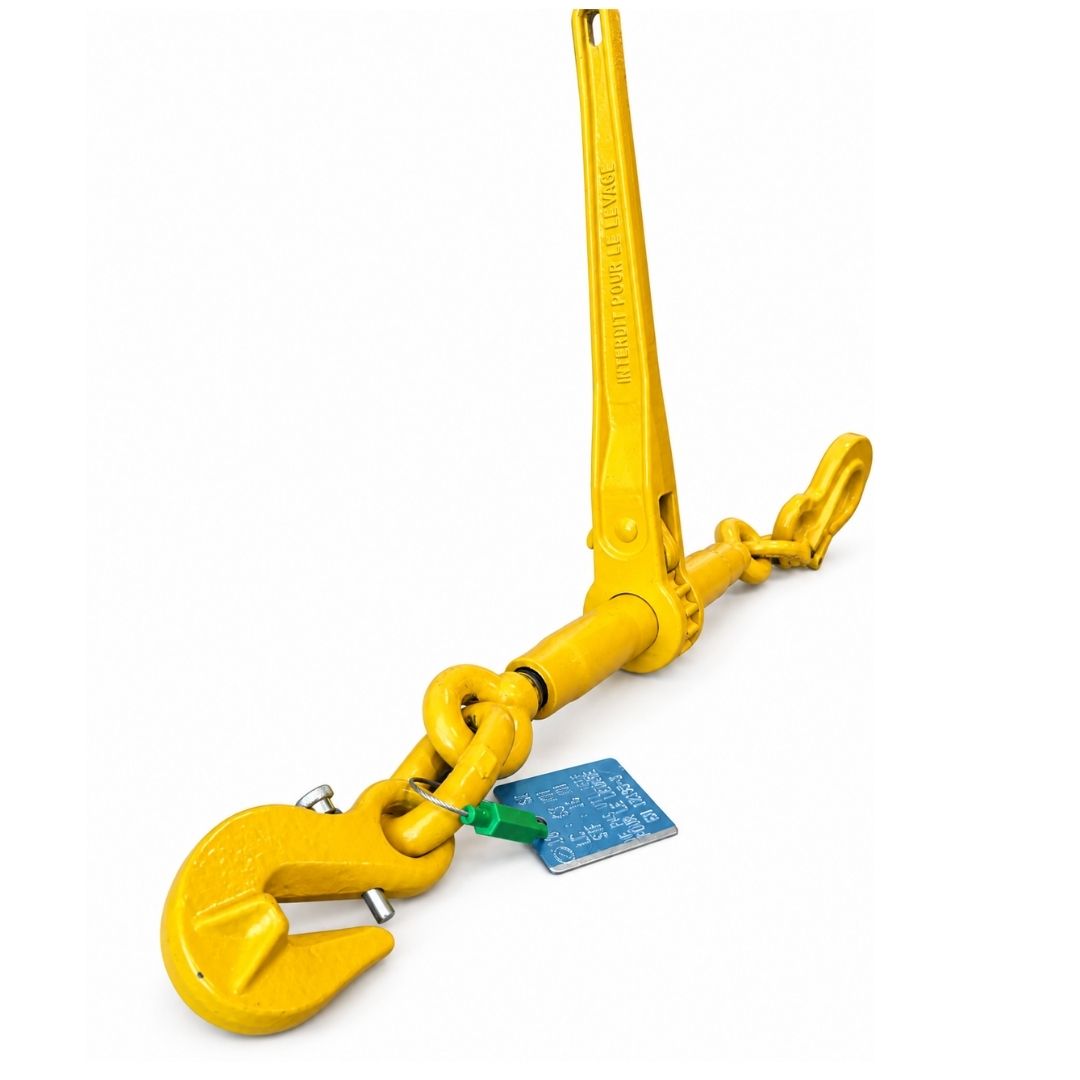

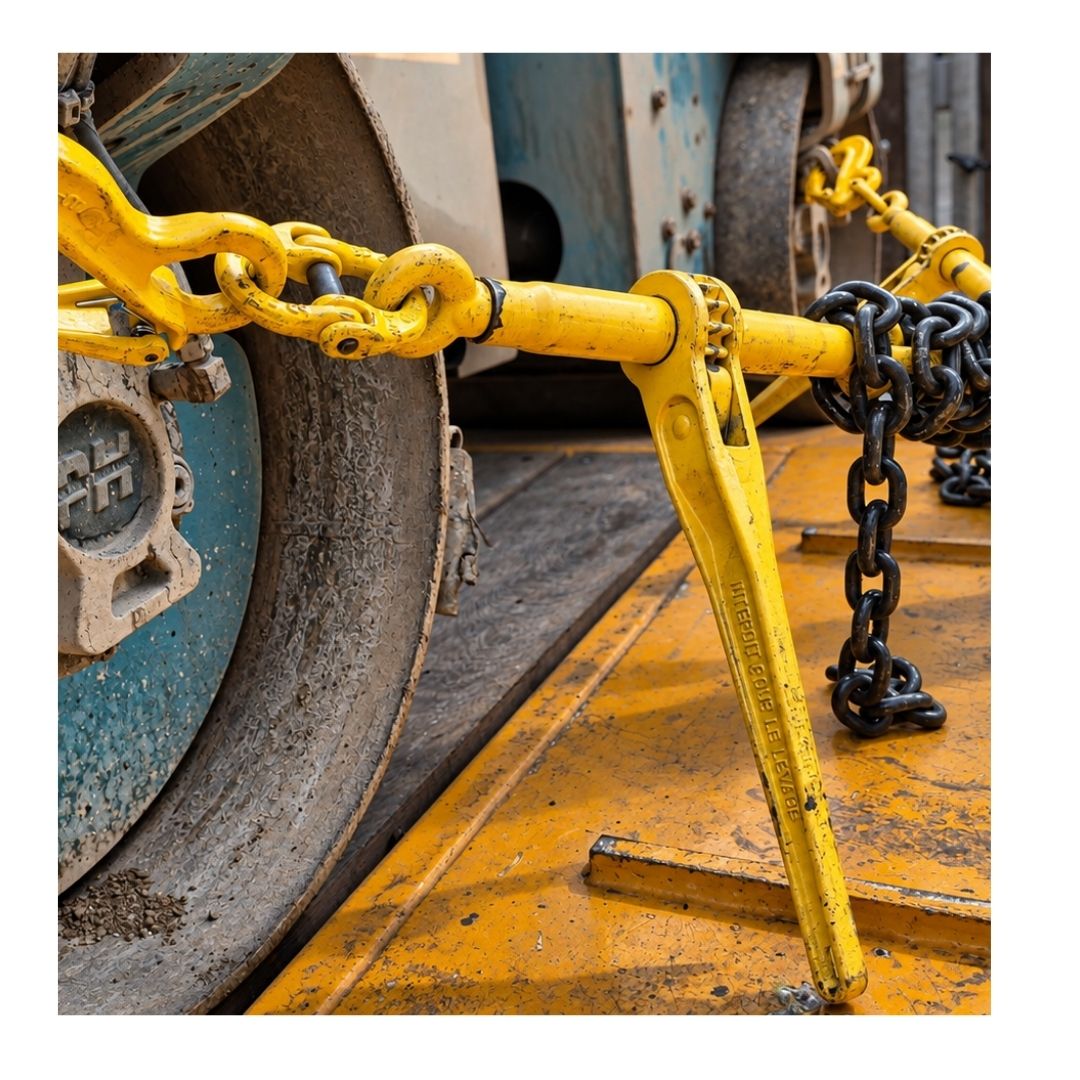

Tendeur chaîne 10 mm LC 63 kN avec crochet à linguet

Le tendeur chaîne 10 mm LC 63 kN avec crochet à linguet est destiné à la mise en tension des chaînes d’arrimage de 10 mm utilisées pour sécuriser des engins, machines et charges lourdes pendant le transport.

Sa différence par rapport au tendeur 10 mm classique est la présence d’un crochet à linguet directement intégré au tendeur. Cette configuration permet une connexion directe sur un point d’arrimage compatible tout en conservant une capacité d’arrimage de LC 63 kN, soit 6 300 daN. La gamme Weiss associe bien le diamètre 10 mm à cette capacité.

Choisir ce tendeur si…

Ce modèle est adapté lorsque :

• l’arrimage est dimensionné pour une chaîne de 10 mm ;
• la capacité nécessaire est compatible avec LC 63 kN ;
• le montage nécessite un crochet directement présent sur le tendeur ;
• le point d’accrochage permet au crochet de venir correctement en appui ;
• l’utilisation concerne exclusivement la sécurisation d’une charge pendant le transport.

Si le crochet intégré n’est pas nécessaire, le tendeur chaîne 10 mm classique reste plus simple.

Si la LC calculée dépasse 63 kN par dispositif, il faut étudier un diamètre supérieur plutôt que surcharger le 10 mm. La gamme Weiss positionne actuellement les tendeurs à 40 kN en 8 mm, 63 kN en 10 mm, 100 kN en 13 mm et 160 kN en 16 mm.

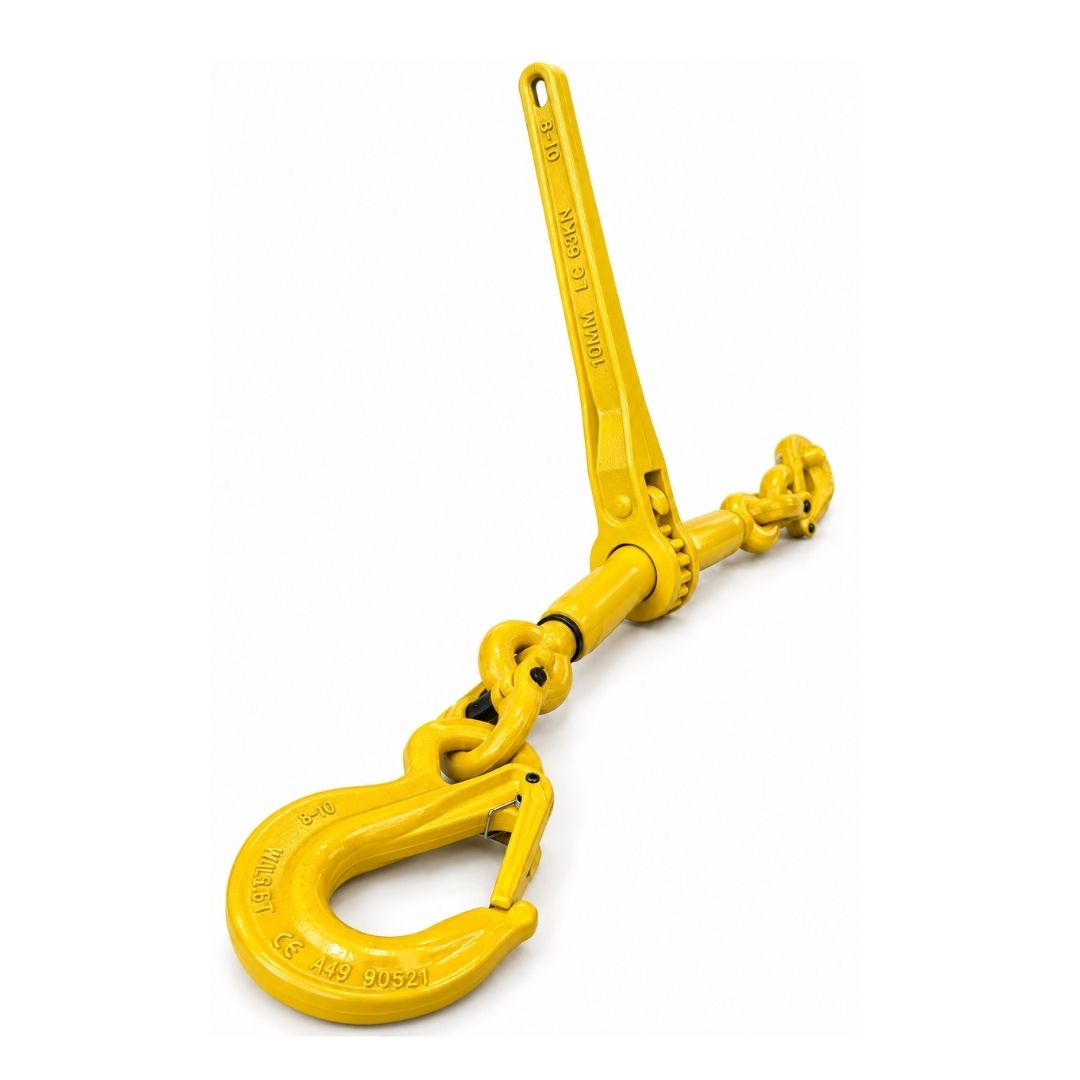

La vraie différence : le crochet à linguet

Le linguet n’est pas un accessoire décoratif.

Il contribue à maintenir le point d’accrochage à l’intérieur du crochet lorsque la connexion est correctement réalisée.

Il ne reprend cependant pas l’effort principal.

Le point d’arrimage doit travailler dans la zone porteuse du crochet. Il ne doit pas venir charger le linguet ni se positionner sur le bec du crochet. Le crochet doit également pouvoir s’aligner naturellement avec la direction de traction. C’est un point essentiel pour éviter les mauvais montages.

Tendeur classique ou tendeur avec crochet à linguet ?

Le crochet à linguet ne donne pas une LC supérieure. Il modifie la configuration de connexion.

Caractéristiques techniques

La LC est une force d’arrimage. Une LC de 63 kN ne signifie donc pas « charge maximale 6,3 tonnes ». Le dimensionnement dépend de la méthode d’arrimage, de la géométrie, des angles, des points d’ancrage, du frottement et du nombre de dispositifs réellement efficaces.

Pour quels usages ?

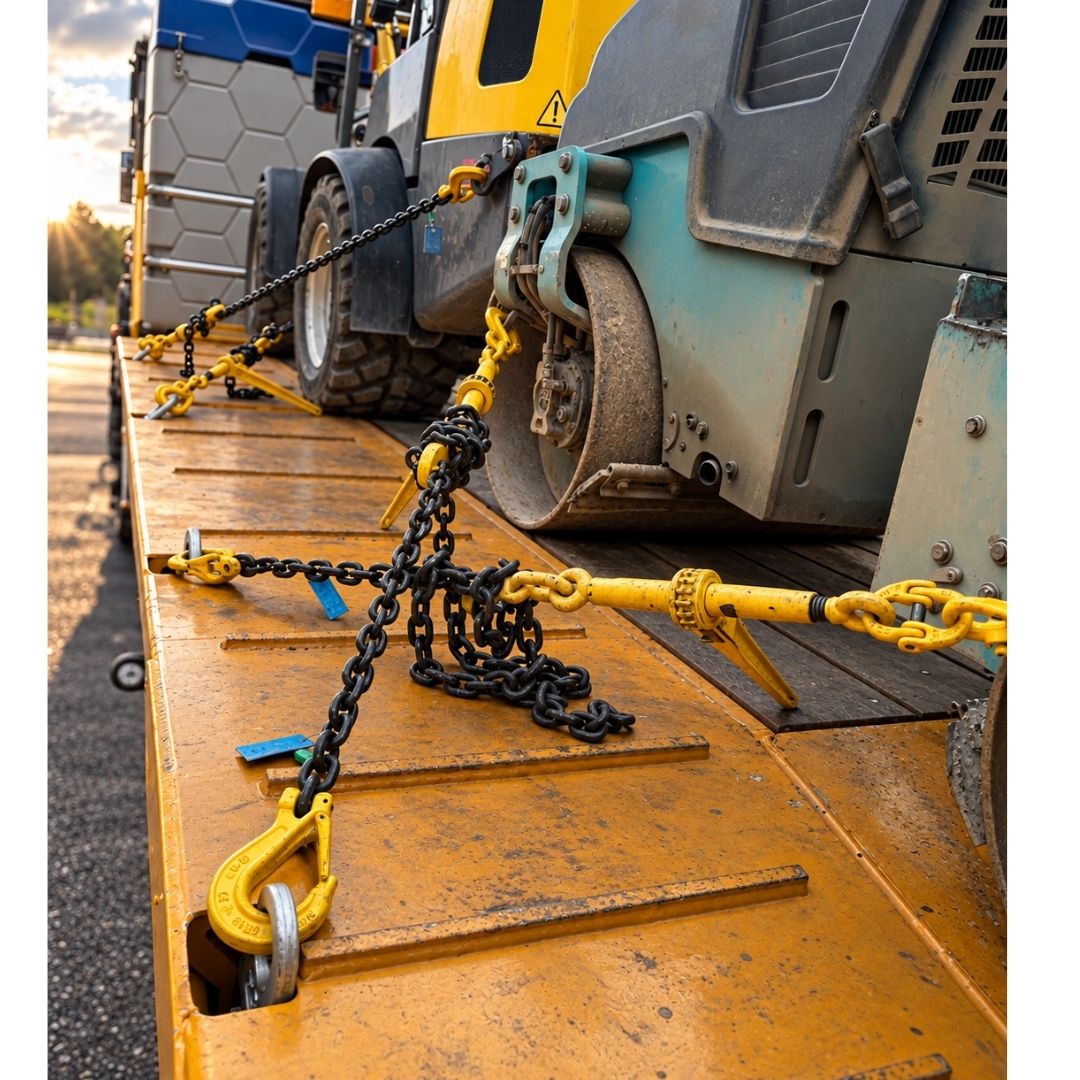

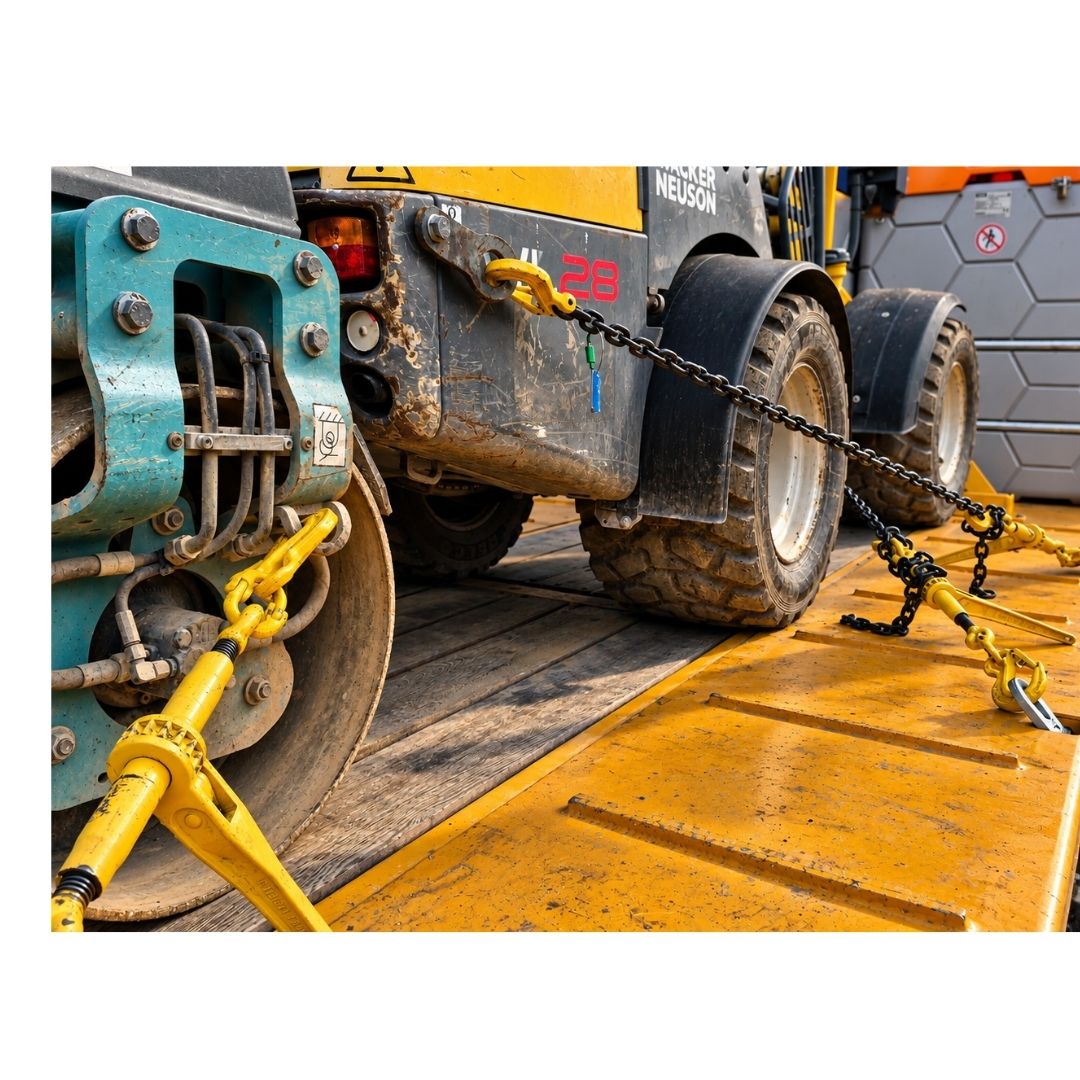

Le tendeur 10 mm LC 63 kN est particulièrement adapté aux configurations d’arrimage par chaîne rencontrées dans :

• le transport d’engins de chantier ;
• les porte-engins et porte-chars ;
• le transport de machines industrielles ;
• les matériels roulants ;
• les structures métalliques ;
• les équipements lourds sur plateau ou remorque ;
• les applications BTP et industrielles nécessitant un arrimage mécanique robuste.

La chaîne est particulièrement pertinente pour les charges lourdes, rigides, métalliques ou agressives lorsqu’elles disposent de points permettant une connexion mécanique correcte.

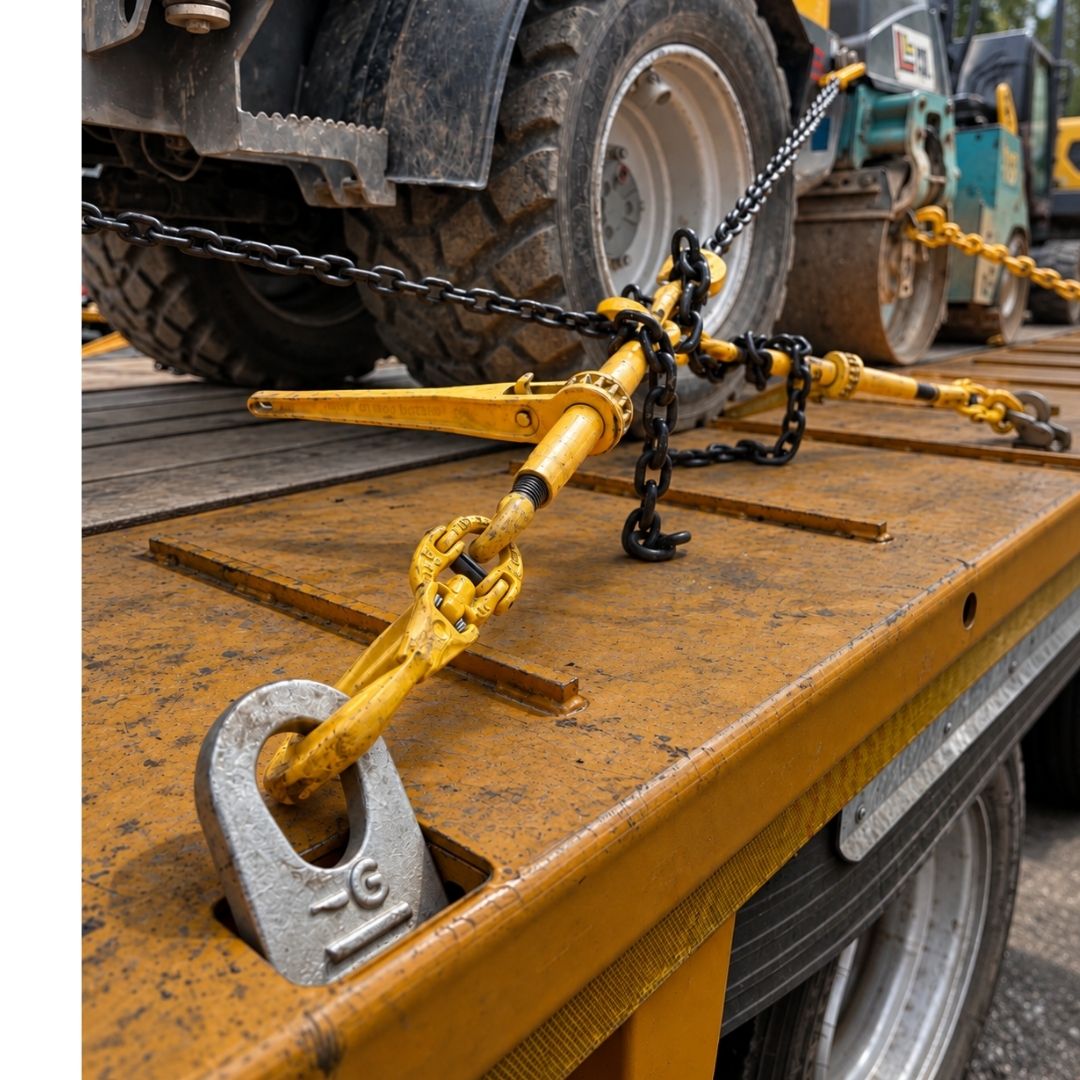

Compatibilité de l’ensemble

Un tendeur LC 63 kN ne doit jamais être considéré isolément.

La capacité réelle dépend de l’ensemble :

point sur la charge → crochet → chaîne → tendeur → point d’ancrage → véhicule

Tous les composants doivent être compatibles en diamètre, capacité et géométrie.

Un tendeur LC 63 kN ne rend pas plus résistant :

• un point d’ancrage de capacité inférieure ;
• un crochet mal positionné ;
• une chaîne inadaptée ;
• une fixation dont la résistance n’est pas connue.

Le composant ou l’interface le plus faible limite l’ensemble.

Bon positionnement du crochet à linguet

Avant la mise sous tension :

• engager complètement le crochet sur le point prévu ;
• vérifier que l’effort sera repris dans le fond du crochet ;
• contrôler que le linguet ferme librement ;
• éviter toute charge sur le bec ;
• éviter tout effort latéral ;
• vérifier que le point n’est ni trop gros ni mal orienté.

Un linguet fermé ne signifie pas automatiquement que le crochet est correctement chargé.

Si le crochet ne peut pas s’asseoir naturellement sur le point, il faut modifier l’interface ou choisir une autre configuration.

Mise en tension

Présenter l’ensemble avec suffisamment de course disponible sur le tendeur puis reprendre progressivement le mou à l’aide du mécanisme à cliquet.

Pendant la tension, contrôler que :

• le crochet reste correctement positionné ;
• la chaîne ne se vrille pas ;
• aucun maillon ne se coince ;
• aucun point ne se déforme ;
• la chaîne ne vient pas travailler sur une arête agressive.

Ne jamais ajouter tube, barre ou rallonge sur la poignée pour augmenter artificiellement l’effort de serrage.

Limites d’utilisation

Ne pas utiliser ce tendeur :

• avec une chaîne d’un diamètre incompatible ;
• au-delà de sa LC ;
• sur un point dont la résistance n’est pas connue ou suffisante ;
• avec un crochet chargé sur son bec ;
• avec un effort repris par le linguet ;
• si le crochet est sollicité latéralement ;
• si le tendeur, le crochet ou les composants présentent une déformation, fissure ou détérioration importante ;
• pour une opération de levage.

L’EN 12195-3 concerne les chaînes et composants destinés à l’arrimage des charges pendant le transport, pas les accessoires de levage.

Contrôle avant utilisation

Avant chaque mise en service, contrôler :

• le marquage et l’identification ;
• la LC ;
• le diamètre de chaîne ;
• le fonctionnement du cliquet ;
• l’état du corps et des articulations ;
• l’état du crochet ;
• le fonctionnement du linguet ;
• l’absence de fissure ou déformation ;
• l’état des maillons ;
• la compatibilité des points d’ancrage ;
• l’orientation correcte de l’ensemble.

Un tendeur présentant un défaut susceptible d’affecter sa résistance ou son fonctionnement doit être mis à l’écart.

Compléter ou comparer la configuration

Pour comparer les diamètres, capacités et différentes configurations de chaînes et de tendeurs, consulter la gamme :

Tendeurs et chaînes d’arrimage EN 12195-3

Pour approfondir le calcul de LC, le choix des points, les angles, les crochets et le contrôle des dispositifs :

Guide professionnel chaînes et tendeurs d’arrimage EN 12195-3

Ces deux pages sont actuellement actives et cohérentes avec cette fiche.

FAQ

Quelle différence avec le tendeur chaîne 10 mm classique ?

La capacité reste LC 63 kN. Cette version possède en plus un crochet à linguet intégré, permettant une connexion directe sur un point d’arrimage compatible.

À quoi sert le linguet ?

Il contribue à maintenir le point dans le crochet. Il n’est pas porteur et ne doit pas reprendre l’effort principal.

Peut-on utiliser ce tendeur pour lever une charge ?

Non. Ce produit est destiné à l’arrimage pendant le transport et non au levage.

Conclusion

Le tendeur chaîne 10 mm LC 63 kN avec crochet à linguet est à retenir lorsqu’un système d’arrimage en chaîne 10 mm est nécessaire et que la configuration impose une connexion directe par crochet sur le tendeur.

Le bon choix ne dépend pas seulement de la LC : le diamètre, les points d’ancrage, les crochets, la géométrie et tous les composants doivent former un ensemble cohérent.
