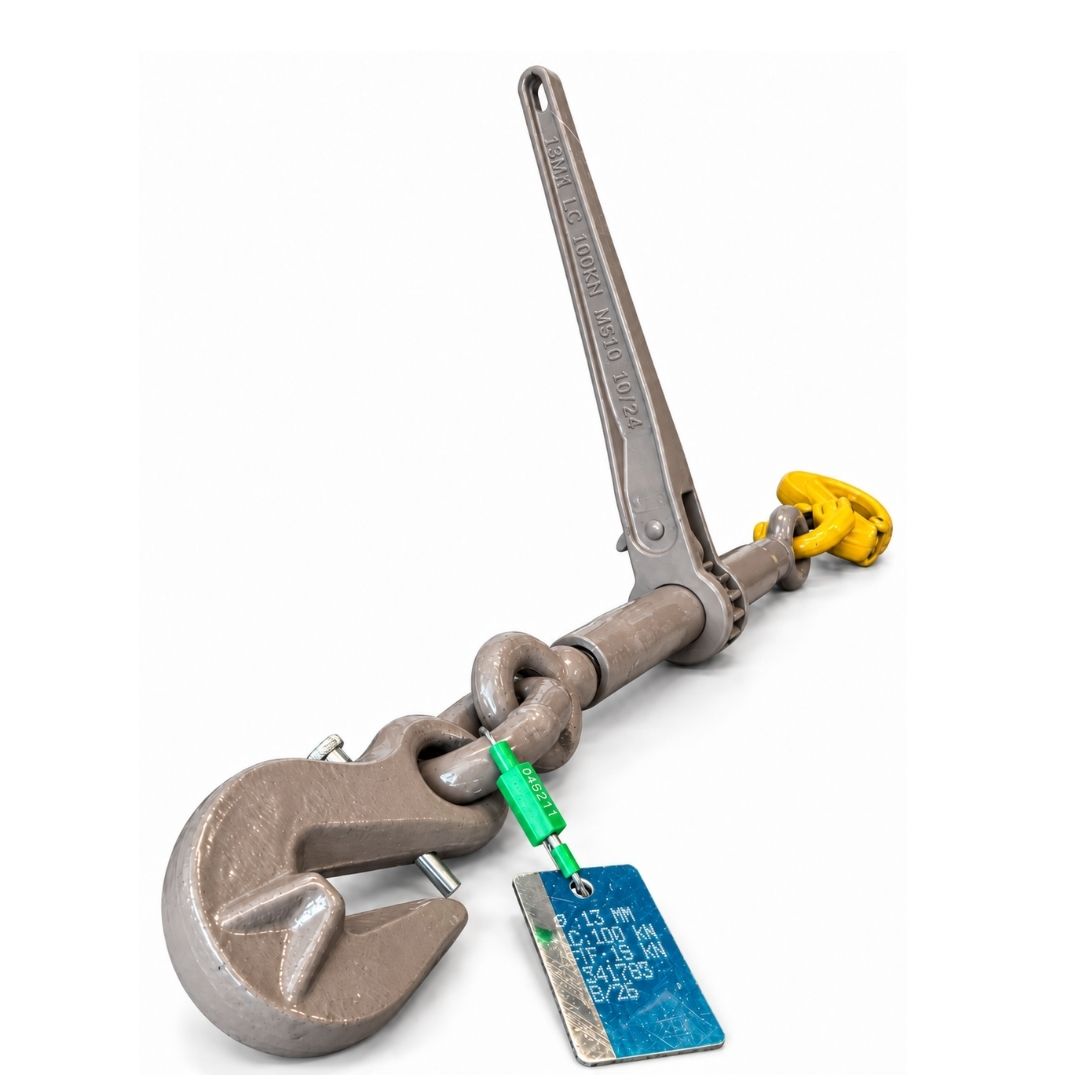

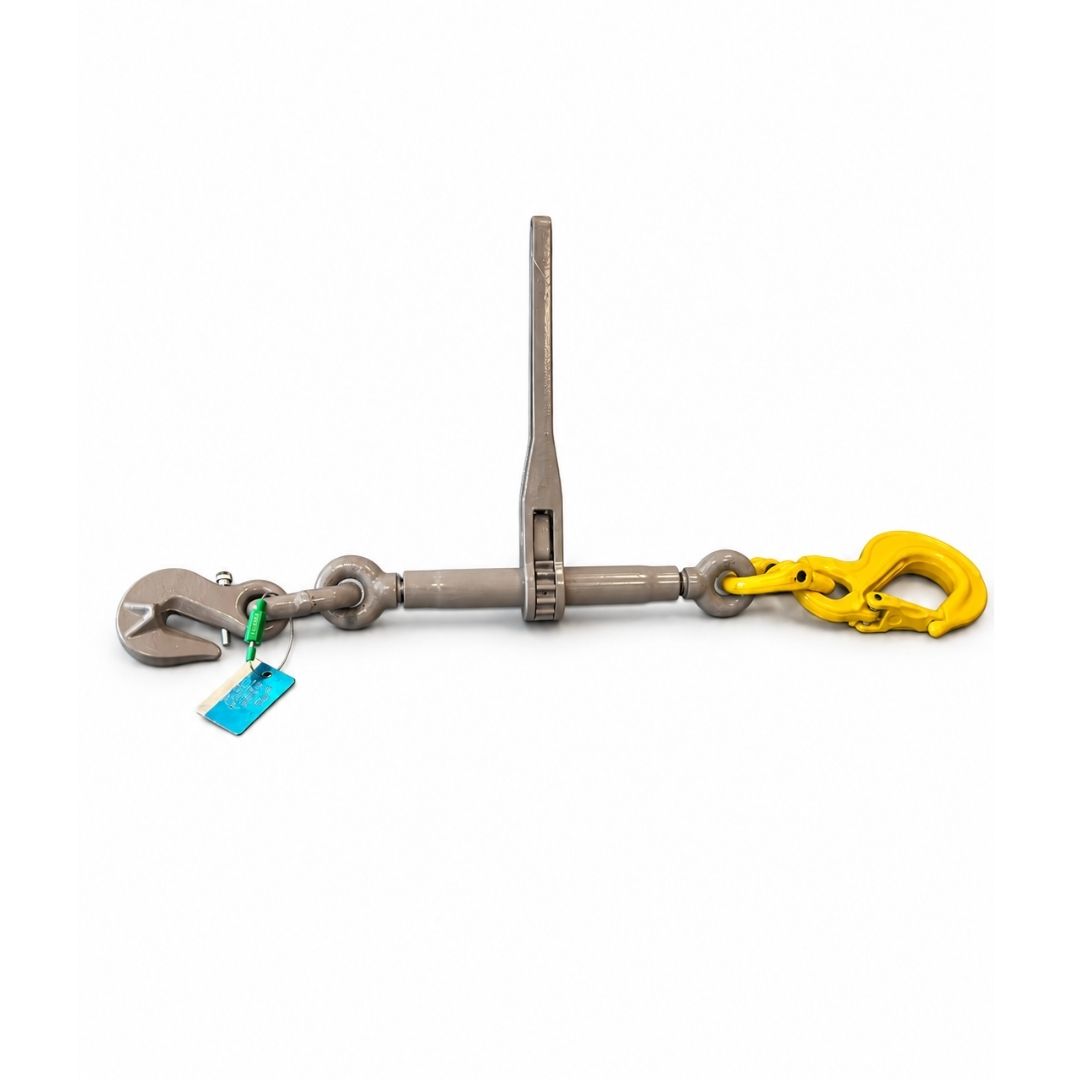

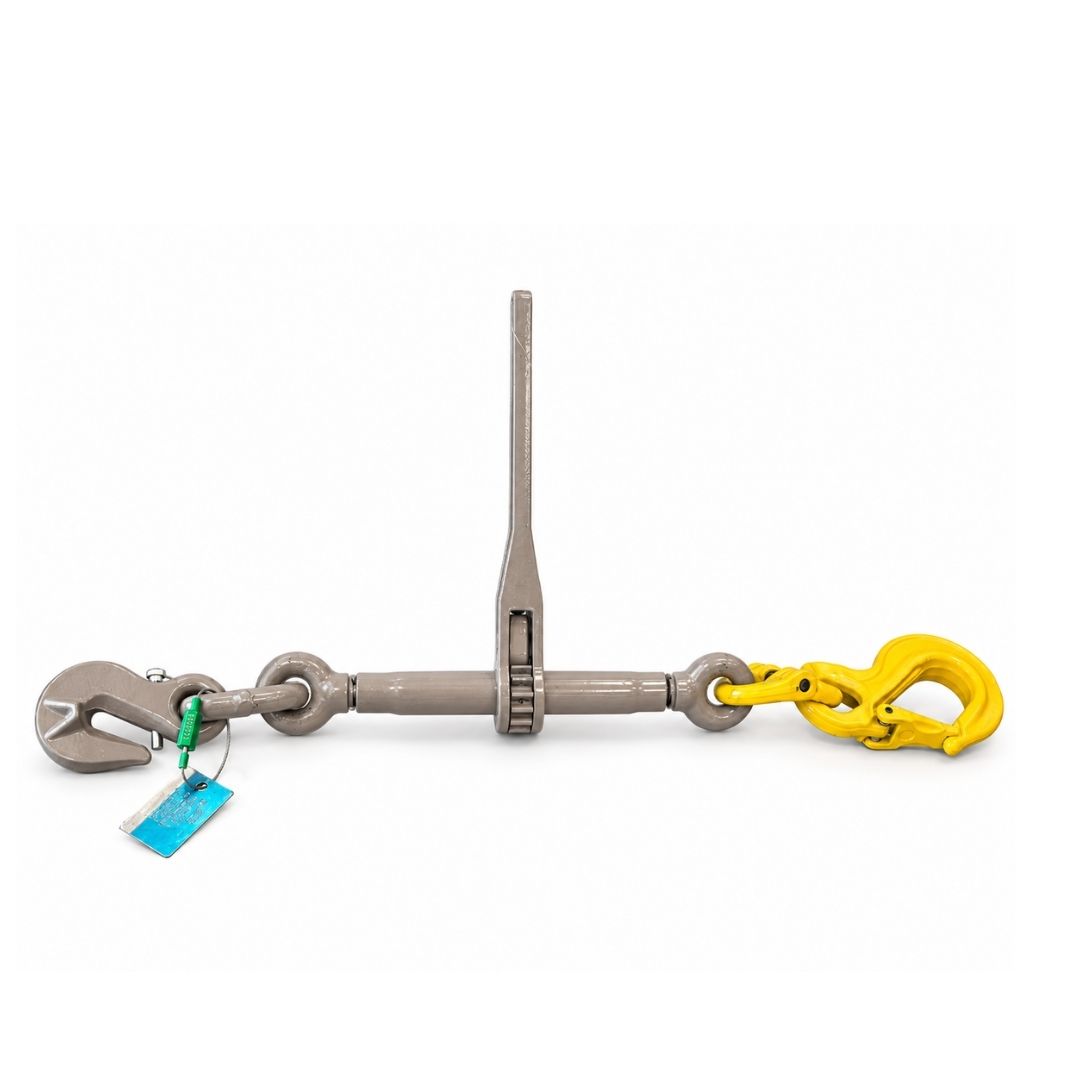

Tendeur chaîne 13 mm avec crochet à linguet – LC 100 kN

Le tendeur de chaîne 13 mm avec crochet à linguet associe la mise en tension par cliquet à une terminaison permettant l’accrochage direct du tendeur sur un point d’arrimage compatible.

Avec une LC de 100 kN, il est destiné aux ensembles d’arrimage par chaîne 13 mm utilisés pour la sécurisation d’engins, machines, matériels TP et charges industrielles lourdes pendant le transport.

Conforme à l’EN 12195-3. Arrimage uniquement – interdit pour le levage.

Choisir le tendeur 13 mm avec crochet à linguet

Cette version répond à un besoin précis : disposer du crochet directement sur le tendeur.

Elle est particulièrement intéressante lorsque la configuration d’arrimage impose de raccorder une extrémité du tendeur directement :

• à un anneau d’arrimage ;
• à un point prévu sur l’engin ou la machine ;
• à un point d’ancrage du véhicule compatible avec le crochet ;
• à une interface permettant au crochet de travailler correctement dans son axe.

Le crochet à linguet apporte alors une connexion fermée par dispositif de retenue, tout en conservant la fonction principale du tendeur : mettre la chaîne 13 mm sous tension.

Ce modèle est le bon choix lorsque :

• la chaîne utilisée est en 13 mm ;
• le besoin d’arrimage est compatible avec une LC de 100 kN ;
• le tendeur doit lui-même assurer un point d’accrochage ;
• la forme et les dimensions du point permettent au crochet de s’engager complètement ;
• le crochet peut travailler dans son fond et dans l’axe de traction.

Préférer le tendeur 13 mm classique lorsque :

la connexion par crochet directement sur le tendeur n’apporte aucun avantage dans le montage prévu.

C’est la vraie différence entre les deux produits. Il ne s’agit pas d’un 13 mm « plus puissant » : la différence est la terminaison et donc la manière de composer l’arrimage.

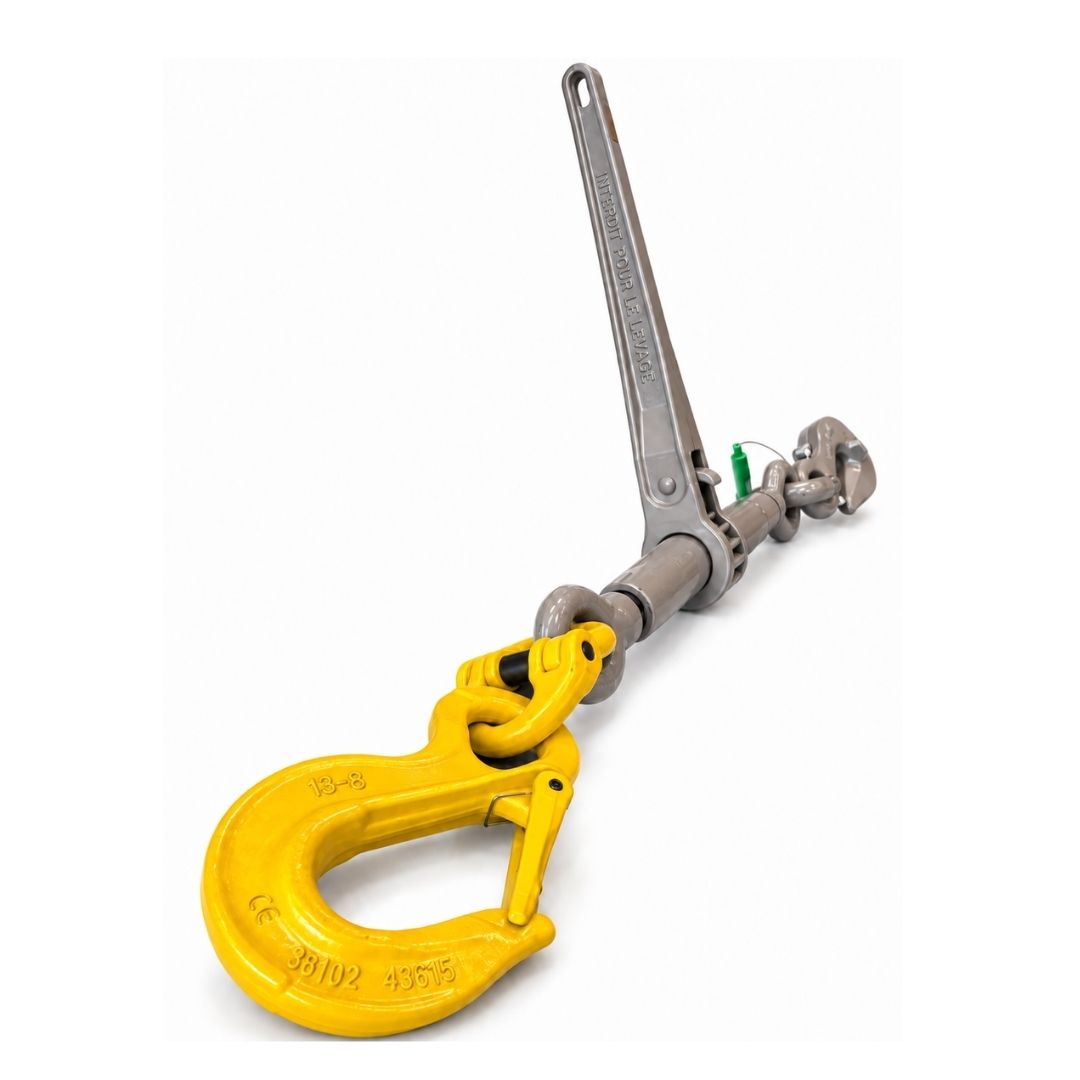

Crochet à linguet : une vraie différence de configuration

Le linguet contribue à empêcher la sortie involontaire du point d’accrochage hors du crochet.

Il est particulièrement utile sur des arrimages soumis :

• aux vibrations ;
• aux mouvements du véhicule ;
• aux variations momentanées de tension ;
• aux manipulations répétées lors des opérations d’arrimage et de désarrimage.

Mais le linguet reste un dispositif de retenue et non un élément porteur.

L’effort doit être repris dans la zone porteuse du crochet.

Le bon montage

Le point d’accrochage doit :

• entrer suffisamment dans le crochet ;
• venir prendre appui dans son fond ;
• laisser le linguet fermer normalement ;
• permettre au crochet de s’orienter dans la direction de l’effort.

Montage à refuser

Ne pas utiliser une configuration dans laquelle :

• le point porte sur le bec du crochet ;
• le point appuie sur le linguet ;
• le crochet travaille de travers ;
• le linguet reste partiellement ouvert ;
• le point est trop gros pour pénétrer correctement dans le crochet ;
• la géométrie impose un effort latéral au crochet.

Un linguet fermé ne suffit donc jamais à valider l’accrochage.

C’est bien la logique technique du crochet à linguet : dispositif de retenue, sans fonction porteuse propre. C’est également le principe retenu dans ton cahier des charges Weiss.

Caractéristiques techniques

LC 100 kN : capacité d’arrimage, pas poids de charge

La LC – Lashing Capacity – de 100 kN correspond à 10 000 daN de capacité d’arrimage.

Elle ne signifie pas :

« charge maximale 10 tonnes ».

Le besoin en LC dépend de la configuration complète :

• masse de la charge ;
• centre de gravité ;
• arrimage direct ou autre méthode ;
• directions des efforts à reprendre ;
• angles des chaînes ;
• nombre de dispositifs participant réellement au maintien ;
• frottement et calage ;
• résistance des points d’accrochage de la charge ;
• capacité des points d’ancrage du véhicule.

C’est pour cette raison que le 13 mm doit être choisi à partir de l’effort réellement nécessaire par dispositif, et non simplement parce que la charge est lourde. Ton guide Weiss positionne bien le 13 mm à LC 100 kN tout en précisant que cette valeur ne donne aucune masse maximale transportable.

Une LC 100 kN impose des points cohérents

Sur un tendeur de cette capacité, le point d’accrochage devient essentiel.

Un ensemble :

chaîne 13 mm LC 100 kN + tendeur LC 100 kN + crochet adapté

ne permet pas d'exploiter cette capacité si le point auquel le crochet est raccordé est moins résistant.

La limite réelle est fixée par l’élément le plus faible de la chaîne mécanique.

Il faut donc contrôler aussi bien :

chaîne → tendeur → crochet → point d’accrochage → structure

que la seule capacité indiquée sur le tendeur. Le guide Weiss illustre précisément ce principe : une chaîne et un tendeur de 100 kN ne rendent jamais un point véhicule plus résistant.

Applications professionnelles

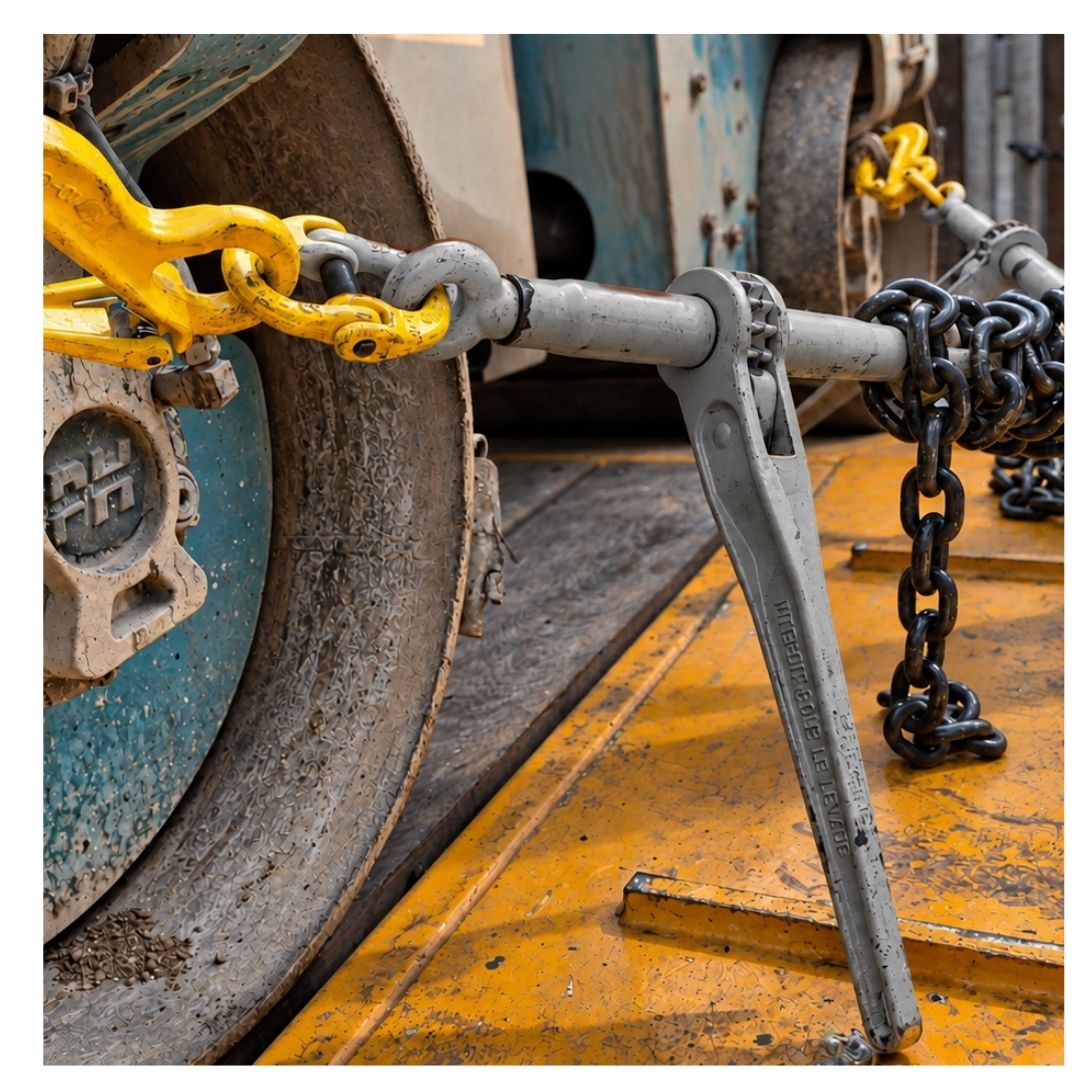

Ce tendeur 13 mm avec crochet à linguet est destiné aux arrimages par chaîne de forte capacité rencontrés notamment pour :

• engins de chantier et matériels TP ;
• machines industrielles ;
• matériels agricoles ;
• équipements mécaniques lourds ;
• structures et ensembles mécano-soudés ;
• matériels roulants ;
• charges métalliques rigides ;
• transport sur plateau, porte-engins ou remorque industrielle.

La chaîne est particulièrement adaptée aux charges lourdes, rigides, métalliques ou disposant de points d’arrimage identifiés.

Mise en place du tendeur

Avant la tension, vérifier d’abord que le tendeur dispose d’une course de réglage suffisante.

Engager ensuite correctement le crochet sur son point d’accrochage et contrôler que le linguet ferme librement.

Le serrage au cliquet doit être progressif.

Pendant la montée en tension, surveiller :

• l’orientation du crochet ;
• l’appui du point dans le fond du crochet ;
• la fermeture du linguet ;
• l’alignement de la chaîne ;
• l’absence de maillon vrillé ou mal positionné ;
• le comportement du point d’ancrage.

Après mise sous tension, effectuer un nouveau contrôle de l’ensemble du chemin d’effort.

Ne jamais ajouter un tube ou une rallonge sur la poignée pour augmenter artificiellement l’effort appliqué.

Points de vigilance

Le linguet ne porte pas

Si le point vient s’appuyer contre le linguet, le montage est incorrect.

Le crochet ne travaille pas sur sa pointe

Le point doit venir dans la zone porteuse du crochet.

Attention aux dimensions du point

Avec une chaîne 13 mm et un crochet correspondant, vérifier physiquement que le point d’ancrage offre suffisamment de passage. Une capacité théorique suffisante ne garantit pas la compatibilité géométrique.

Pas d’effort latéral

Le crochet doit pouvoir s’orienter suivant l'effort. Une traction de travers peut créer une sollicitation non prévue.

Pas de mélange de capacités

La présence d’un tendeur LC 100 kN ne permet pas d’associer sans contrôle une chaîne, un crochet ou un point d’ancrage de capacité inférieure.

Pas de levage

Ce matériel relève de l’arrimage EN 12195-3. Il ne doit jamais être utilisé pour lever, suspendre ou manutentionner une charge.

Contrôle avant utilisation

Avant chaque utilisation, vérifier :

• marquage et identification lisibles ;
• correspondance avec une chaîne 13 mm ;
• absence de fissure ou de déformation ;
• état du corps du tendeur ;
• fonctionnement régulier du cliquet ;
• état des axes et articulations ;
• état du crochet ;
• absence d’ouverture ou déformation anormale ;
• présence du linguet ;
• retour et fermeture correcte du linguet ;
• état de la chaîne associée ;
• compatibilité et résistance du point d’accrochage ;
• alignement de l’ensemble une fois sous tension.

Un crochet à linguet endommagé, un tendeur déformé ou un mécanisme présentant un fonctionnement anormal doit être mis à l’écart avant utilisation.

Tendeur classique ou tendeur avec crochet à linguet ?

Le passage d’un diamètre à l’autre doit rester fondé sur le dimensionnement réel de l’arrimage. Les niveaux actuels de la gamme Weiss sont 8 mm / 40 kN, 10 mm / 63 kN, 13 mm / 100 kN et 16 mm / 160 kN.

Compléter l’ensemble d’arrimage

Pour une configuration 13 mm sans crochet directement intégré au tendeur, comparer avec le tendeur chaîne 13 mm LC 100 kN classique :
Tendeur chaîne 13 mm LC 100 kN classique

Pour composer ou comparer un ensemble chaîne, tendeur et terminaisons :
Tendeurs et chaînes d’arrimage EN 12195-3

Pour choisir la LC, le diamètre, les points d’ancrage et la géométrie :
Guide professionnel chaînes et tendeurs d’arrimage EN 12195-3

Ces destinations correspondent bien aux pages Weiss actuellement actives.

FAQ

Quelle différence entre ce modèle et le tendeur chaîne 13 mm classique ?

La différence est la terminaison. Ce modèle possède un crochet à linguet directement intégré, qui permet au tendeur de se connecter lui-même à un point d’arrimage compatible. La LC reste de 100 kN.

À quoi sert le linguet ?

Il contribue à retenir le point à l’intérieur du crochet en cas de mouvement ou de détente momentanée. Il ne reprend pas l’effort d’arrimage, qui doit être transmis par la zone porteuse du crochet.

Une LC 100 kN correspond-elle à une charge de 10 tonnes ?

Non. 100 kN = 10 000 daN de capacité d’arrimage, pas une masse maximale de chargement. Le besoin doit être déterminé à partir de l’ensemble de la configuration d’arrimage.
