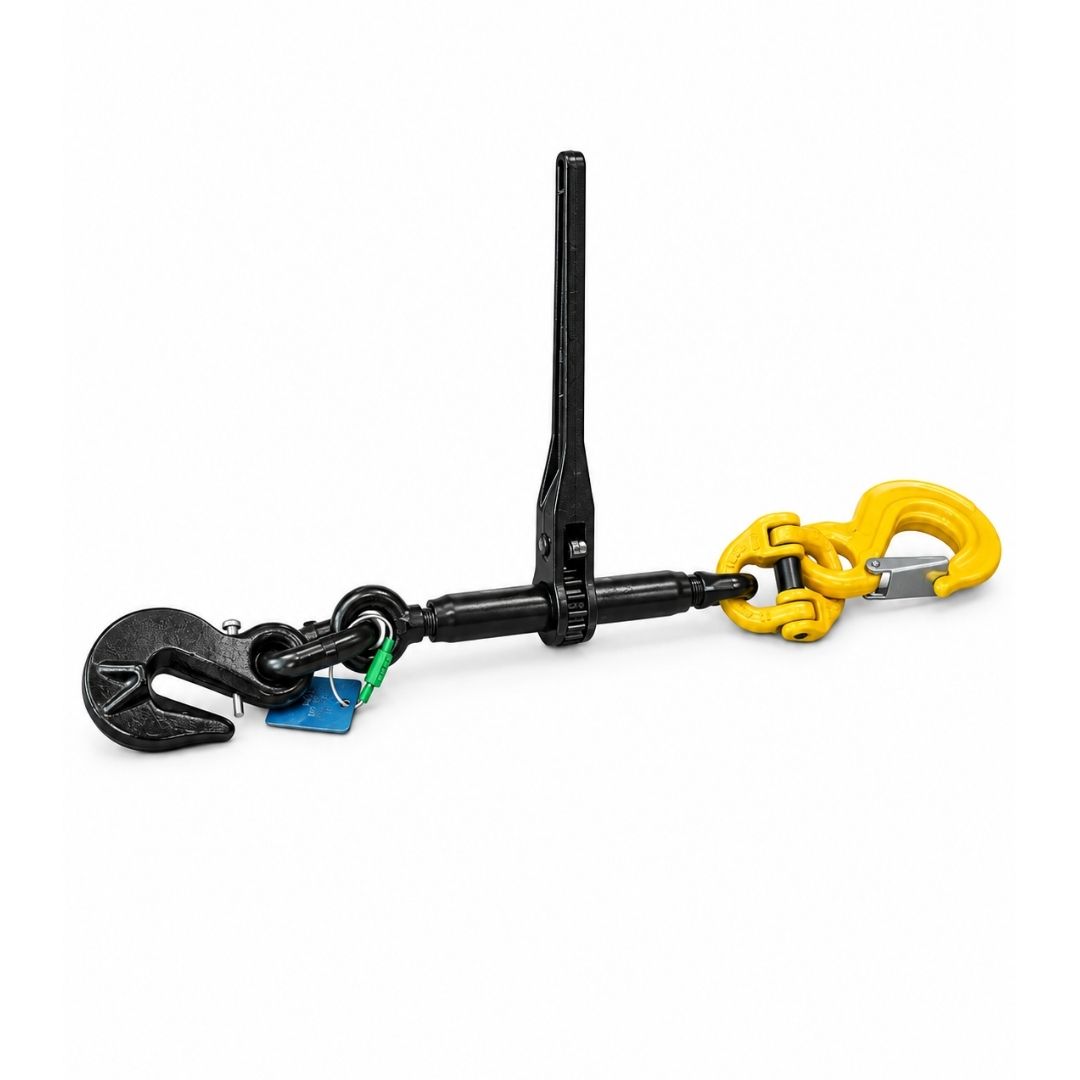

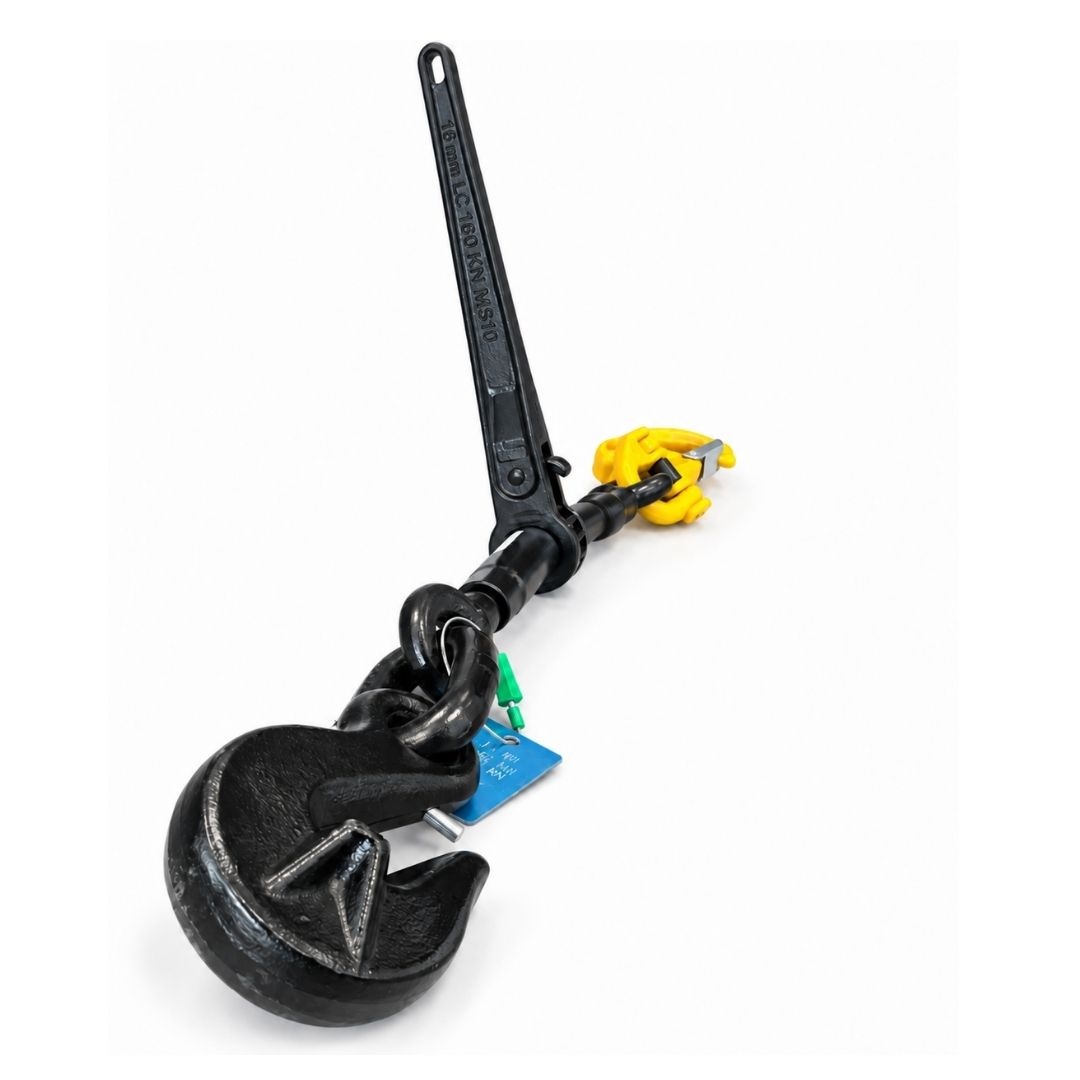

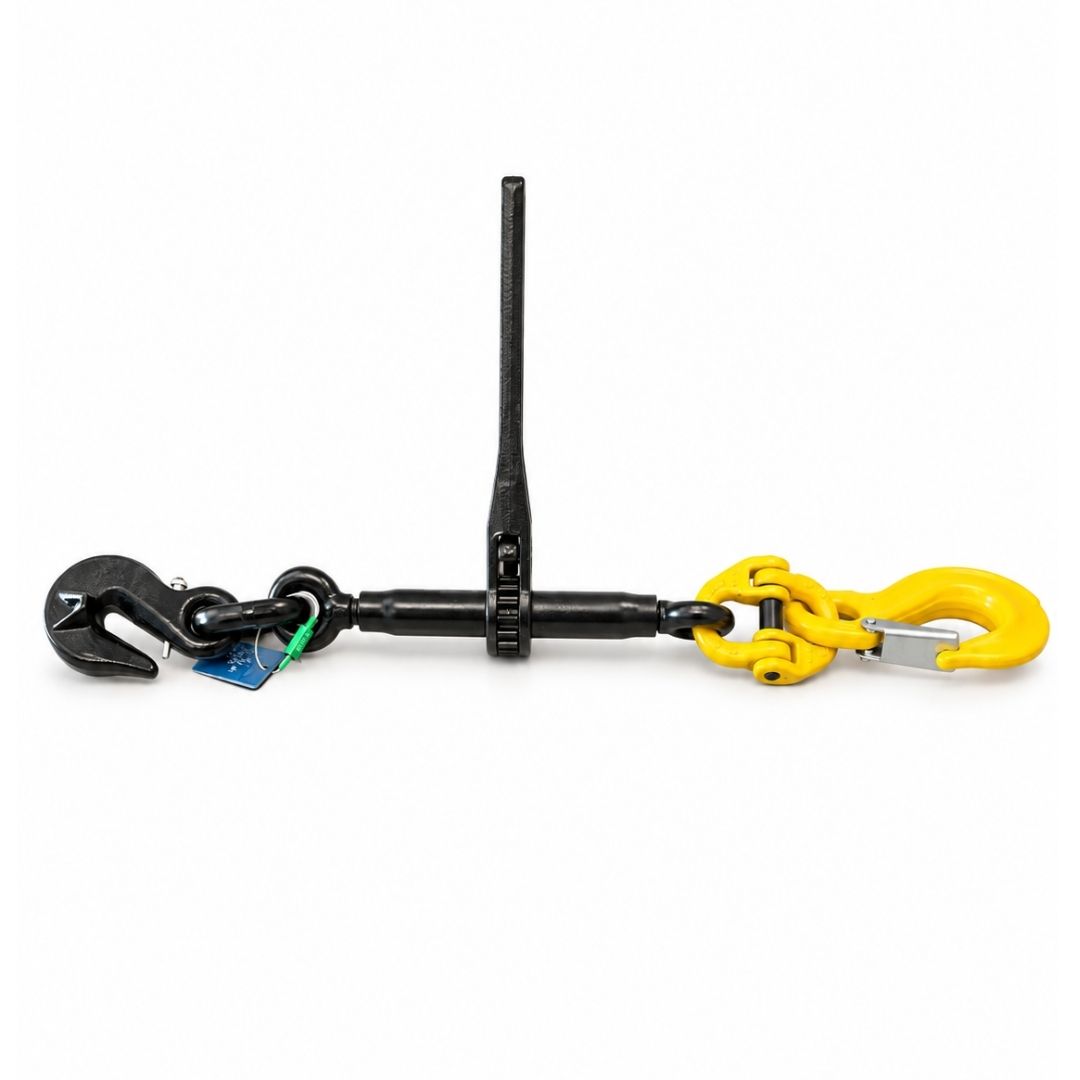

Tendeur chaîne 16 mm avec crochet à linguet – LC 160 kN

Le tendeur chaîne 16 mm avec crochet à linguet est destiné aux arrimages de très forte capacité nécessitant une chaîne de 16 mm et une LC de 160 kN. Son crochet à linguet intégré permet de raccorder directement le tendeur à un point d’arrimage compatible, tout en assurant la mise en tension progressive de la chaîne par cliquet.

Conforme à l’EN 12195-3, il est destiné aux professionnels du transport lourd, du BTP, du porte-engins et du transport spécialisé.

Choisir le tendeur chaîne 16 mm avec crochet à linguet

Le 16 mm LC 160 kN correspond au niveau de capacité le plus élevé de la gamme de tendeurs chaîne Weiss actuellement proposée.

Il est à retenir lorsque le dimensionnement de l’arrimage nécessite une capacité supérieure à celle des ensembles 13 mm LC 100 kN et que tous les composants du système sont compatibles avec cette forte capacité.

Cette version est particulièrement adaptée lorsque le tendeur doit lui-même assurer une connexion directe sur un point d’arrimage :

• anneau ou point prévu sur un engin ;
• point d’arrimage d’une machine ou d’un équipement ;
• point d’ancrage compatible sur plateau, remorque ou porte-engins ;
• interface suffisamment dimensionnée pour permettre au crochet de travailler correctement.

Le choix du 16 mm ne doit donc pas reposer uniquement sur la masse de la charge. Il faut vérifier simultanément la LC nécessaire, la résistance des points, la géométrie d’accrochage et la compatibilité physique du crochet.

Repères de capacité dans la gamme chaîne

Le diamètre supérieur doit être retenu lorsqu’il répond à un besoin réel de capacité, et non par principe de surdimensionnement. Une chaîne plus importante implique également des composants plus lourds et des crochets plus volumineux, qui doivent rester compatibles avec les points disponibles.

Pourquoi choisir la version avec crochet à linguet ?

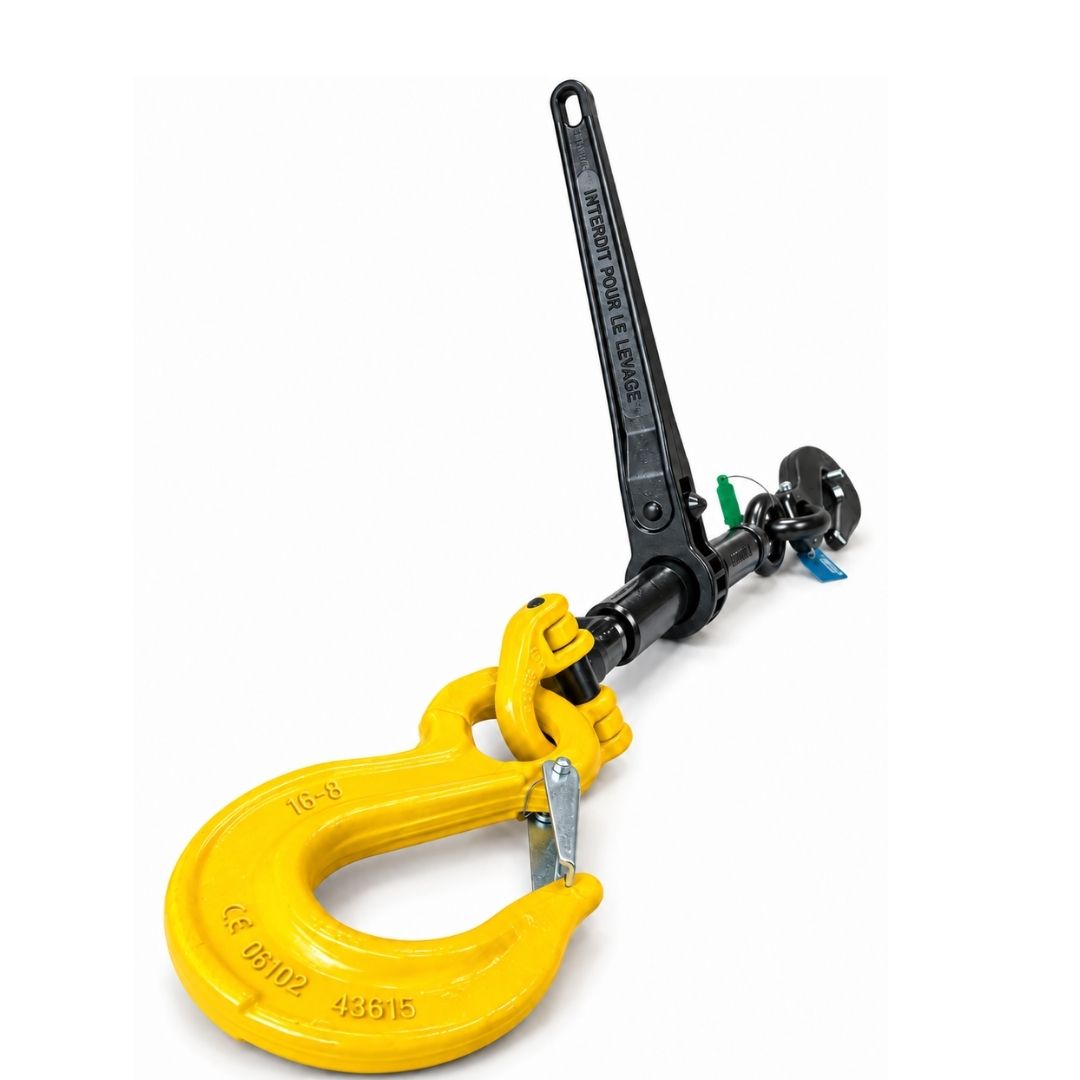

La différence avec un tendeur 16 mm classique est la présence d’un crochet à linguet directement intégré au tendeur.

Cette terminaison permet de combiner :

• la connexion du tendeur sur un point d’arrimage ;
• la mise sous tension de la chaîne ;
• le maintien du point à l’intérieur du crochet grâce au linguet.

Le linguet limite le risque de sortie involontaire du point lorsque l’accrochage est correctement réalisé.

Il ne constitue cependant pas un élément porteur.

L’effort doit être repris par la zone porteuse du crochet, jamais par le linguet. Le crochet ne doit pas non plus travailler en pointe ou subir une traction latérale non prévue.

Un linguet fermé ne suffit donc pas à valider un montage : la géométrie du crochet et du point d’accrochage reste déterminante.

Une capacité élevée exige des points réellement adaptés

Avec une LC de 160 kN, soit 16 000 daN, la résistance du tendeur n’est qu’un élément du système.

L’effort traverse successivement :

charge → point d’accrochage → crochet → chaîne → tendeur → point d’ancrage → structure du véhicule

La capacité de l’arrimage est toujours limitée par l’élément le plus faible de cette chaîne mécanique.

Un tendeur LC 160 kN ne rend donc pas plus résistant :

• un anneau d’arrimage de capacité inférieure ;
• un crochet ou une liaison sous-dimensionné ;
• une fixation dont la résistance n’est pas connue ;
• un point de châssis non prévu pour reprendre cet effort ;
• une chaîne d’une capacité inférieure.

Le passage du crochet doit être vérifié

Sur un système 16 mm, cette vérification devient particulièrement importante.

Le crochet est naturellement plus volumineux que sur les diamètres inférieurs. Un point d’arrimage peut donc présenter une résistance suffisante tout en étant géométriquement incompatible avec le crochet.

Avant utilisation, vérifier que le point :

• pénètre correctement dans l’ouverture du crochet ;
• vient se placer dans sa zone porteuse ;
• ne reste pas appuyé sur le bec ;
• ne bloque pas le linguet ;
• permet au linguet de revenir complètement en position ;
• laisse le crochet s’orienter dans l’axe de traction.

Si le crochet entre difficilement, reste de travers ou ne peut pas prendre appui correctement, il faut choisir une autre interface ou revoir la configuration d’arrimage.

Prendre un diamètre plus important n’est donc pas automatiquement plus sûr : le système doit rester cohérent mécaniquement et géométriquement.

Caractéristiques techniques

LC 160 kN : une capacité d’arrimage, pas une charge de 16 tonnes

Une LC de 160 kN correspond à 16 000 daN de capacité d’arrimage.

Cette valeur ne signifie pas :

« ce tendeur permet d’arrimer une charge de 16 tonnes ».

La masse transportée et la capacité nécessaire par dispositif sont deux données différentes.

Le dimensionnement dépend notamment :

• de la masse réelle de la charge ;
• de son centre de gravité ;
• de sa stabilité ;
• de la méthode d’arrimage utilisée ;
• des directions de déplacement à empêcher ;
• du nombre de dispositifs participant réellement à l’arrimage ;
• des angles des chaînes ;
• du frottement disponible ;
• du calage de la charge ;
• de la résistance des points d’ancrage.

13 mm ou 16 mm : comment choisir ?

Le passage du 13 au 16 mm doit être justifié par le dimensionnement.

Choisir le 13 mm LC 100 kN lorsque

la capacité de 10 000 daN par dispositif satisfait le besoin calculé et que les composants et points d’ancrage sont adaptés.

Passer au 16 mm LC 160 kN lorsque

la capacité nécessaire dépasse le niveau admissible du système 13 mm et que la configuration complète permet réellement d’exploiter 16 000 daN de LC.

Le choix du 16 mm doit donc être validé à la fois par :

la capacité nécessaire + la résistance des points + la compatibilité des crochets + la géométrie de l’arrimage.

Applications professionnelles

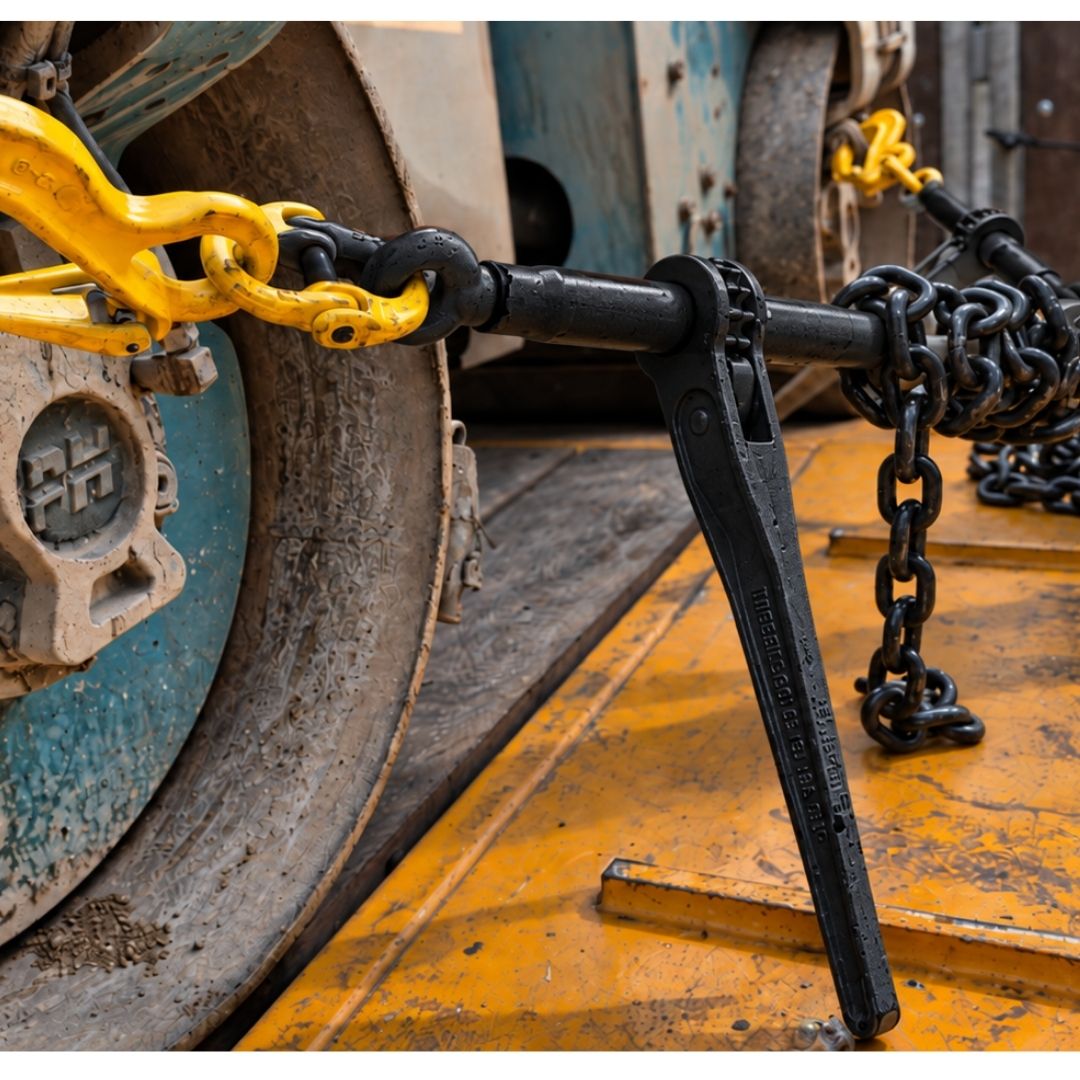

Le tendeur chaîne 16 mm avec crochet à linguet est destiné aux configurations d’arrimage de forte capacité rencontrées notamment dans :

• le transport d’engins de chantier lourds ;
• les porte-engins et porte-chars ;
• le transport de machines industrielles ;
• les matériels TP de forte masse ;
• les équipements mécaniques lourds ;
• les structures métalliques imposantes ;
• les matériels roulants lourds ;
• les transports spécialisés ou exceptionnels nécessitant une forte LC.

Les chaînes d’arrimage sont particulièrement adaptées aux charges lourdes, rigides, métalliques ou munies de points d’accrochage clairement identifiés.

Mise en place et mise sous tension

Avant d’actionner le cliquet, l’ensemble doit être correctement présenté.

1. Stabiliser la charge

La charge doit être positionnée et calée lorsque la configuration l’exige. Le tendeur n’est pas destiné à corriger une instabilité du chargement.

2. Vérifier les points

Les points utilisés doivent être prévus pour l’arrimage et compatibles avec les efforts réellement appliqués.

3. Positionner la chaîne

La chaîne doit être mise en place sans :

• torsion anormale ;
• maillon coincé ;
• nœud ;
• cheminement susceptible d’endommager un composant ;
• contact défavorable sur une arête ou une zone agressive.

4. Engager le crochet

Le point doit venir complètement dans la zone porteuse du crochet.

Le linguet doit pouvoir se fermer librement.

5. Conserver une course de tension suffisante

Le tendeur doit disposer d’une réserve de réglage permettant une mise en tension progressive.

Un tendeur déjà presque fermé avant le serrage ne dispose plus d’une course suffisante.

6. Mettre progressivement sous tension

Actionner le cliquet en surveillant simultanément :

• le positionnement du crochet ;
• le fonctionnement du linguet ;
• l’alignement de la chaîne ;
• les points d’ancrage ;
• le comportement de la charge.

7. Effectuer un contrôle final

Après mise sous tension, contrôler de nouveau tout le chemin mécanique de l’arrimage.

La tension doit également être contrôlée en cours de transport lorsque la charge est susceptible de se tasser ou que les conditions d’exploitation le nécessitent.

Ne jamais rallonger la poignée

Le mécanisme à cliquet doit être utilisé avec sa poignée d’origine.

Ne jamais ajouter un tube, une barre ou une rallonge improvisée pour augmenter l’effort de serrage.

Une telle pratique peut générer des efforts excessifs dans :

• le tendeur ;
• la chaîne ;
• le crochet ;
• les points d’ancrage ;
• la structure du véhicule.

Une tension plus importante ne corrige jamais une mauvaise géométrie ou un point insuffisant.

Limites d’utilisation et points de vigilance

Crochet chargé en pointe

Le point d’accrochage doit prendre appui dans le fond du crochet. Une sollicitation sur le bec n’est pas une configuration correcte.

Effort sur le linguet

Le linguet est un dispositif de retenue. Il ne doit jamais reprendre l’effort d’arrimage.

Crochet en biais

La terminaison doit pouvoir travailler dans l’axe de traction. Une sollicitation latérale non prévue doit être évitée.

Point d’accrochage trop petit ou trop volumineux

La résistance du point ne suffit pas : sa géométrie doit permettre un engagement correct du crochet.

Composant de capacité inférieure

L’ensemble reste limité par son composant le plus faible.

Charge insuffisamment stabilisée

Une très forte LC ne compense pas un défaut de stabilité, de calage ou de répartition des efforts.

Chaîne ou tendeur détérioré

Tout élément présentant une déformation, une fissure, un fonctionnement anormal ou une détérioration pouvant affecter sa résistance doit être mis à l’écart.

Arrimage uniquement

Ce tendeur relève de l’EN 12195-3 et est destiné à la sécurisation des charges pendant le transport.

Il ne doit jamais être utilisé pour lever, suspendre ou manutentionner une charge.

Contrôle avant chaque utilisation

Avant mise en service, vérifier :

• identification et marquage lisibles ;
• correspondance avec une chaîne d’arrimage 16 mm ;
• capacité adaptée à la configuration ;
• état du corps du tendeur ;
• bon fonctionnement du cliquet ;
• absence de grippage ou de point dur anormal ;
• absence de fissure ou de déformation visible ;
• état des axes et articulations ;
• état général du crochet ;
• absence d’ouverture anormale du crochet ;
• présence et fonctionnement du linguet ;
• état des maillons de chaîne ;
• absence de torsion ou de montage improvisé ;
• résistance et compatibilité des points d’ancrage ;
• orientation correcte des crochets sous tension ;
• stabilité de la charge.

Tout matériel présentant un défaut susceptible d’affecter son fonctionnement ou sa résistance doit être mis à l’écart avant utilisation.

Composer un ensemble d’arrimage 16 mm cohérent

Le tendeur ne doit pas être choisi isolément.

Pour une configuration 16 mm, la chaîne, les terminaisons, le tendeur et les points d’ancrage doivent former un système homogène en capacité et en géométrie.

La gamme Tendeurs et chaînes d’arrimage EN 12195-3 permet de comparer les différents diamètres et configurations disponibles chez Weiss.

Voir les tendeurs et chaînes d’arrimage EN 12195-3

Pour une chaîne équipée d’un crochet à linguet, la gamme comprend également une chaîne d’arrimage avec crochet à linguet, disponible en plusieurs diamètres.

Voir la chaîne d’arrimage avec crochet à linguet

Pour déterminer la LC nécessaire, choisir le diamètre et contrôler la cohérence des points et composants, consulter le guide technique dédié.

Guide professionnel chaînes et tendeurs d’arrimage EN 12195-3

FAQ – Tendeur chaîne 16 mm avec crochet à linguet

Quand choisir un tendeur chaîne 16 mm LC 160 kN ?

Lorsque le calcul d’arrimage nécessite une capacité supérieure aux niveaux permis par les diamètres inférieurs et que la chaîne, les crochets et les points d’ancrage sont compatibles avec une LC de 160 kN.

À quoi sert le linguet du crochet ?

Le linguet contribue à maintenir le point d’accrochage à l’intérieur du crochet. Il n’est pas porteur : l’effort doit être repris par la zone porteuse du crochet.

Une LC de 160 kN permet-elle d’arrimer une charge de 16 tonnes ?

Non. 160 kN correspond à 16 000 daN de capacité d’arrimage, et non à une masse maximale transportable. Le besoin réel dépend de la configuration complète, des angles, des points, du nombre de dispositifs et de la méthode d’arrimage.

Tendeur chaîne 16 mm à crochet à linguet pour arrimage de forte capacité

Le tendeur chaîne 16 mm LC 160 kN avec crochet à linguet est destiné aux configurations dans lesquelles une très forte capacité d’arrimage doit être associée à une connexion directe du tendeur sur un point d’ancrage compatible.

Le bon choix repose sur quatre critères indissociables :

LC nécessaire – chaîne 16 mm compatible – résistance des points – géométrie correcte du crochet.

Lorsque ces quatre conditions sont réunies, le tendeur 16 mm permet d’intégrer une mise sous tension mécanique de forte capacité dans un ensemble d’arrimage cohérent, destiné aux contraintes du transport lourd et spécialisé.
