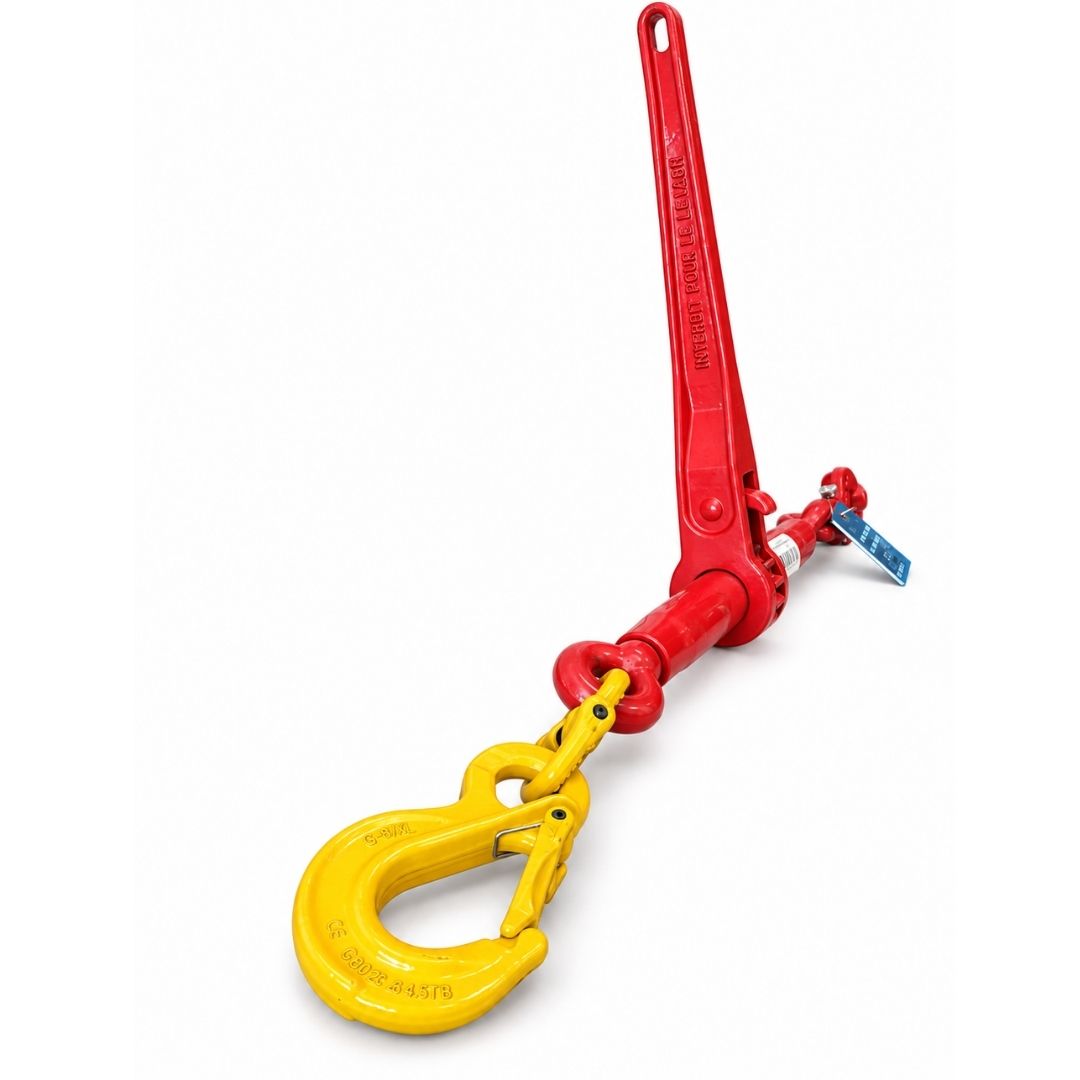

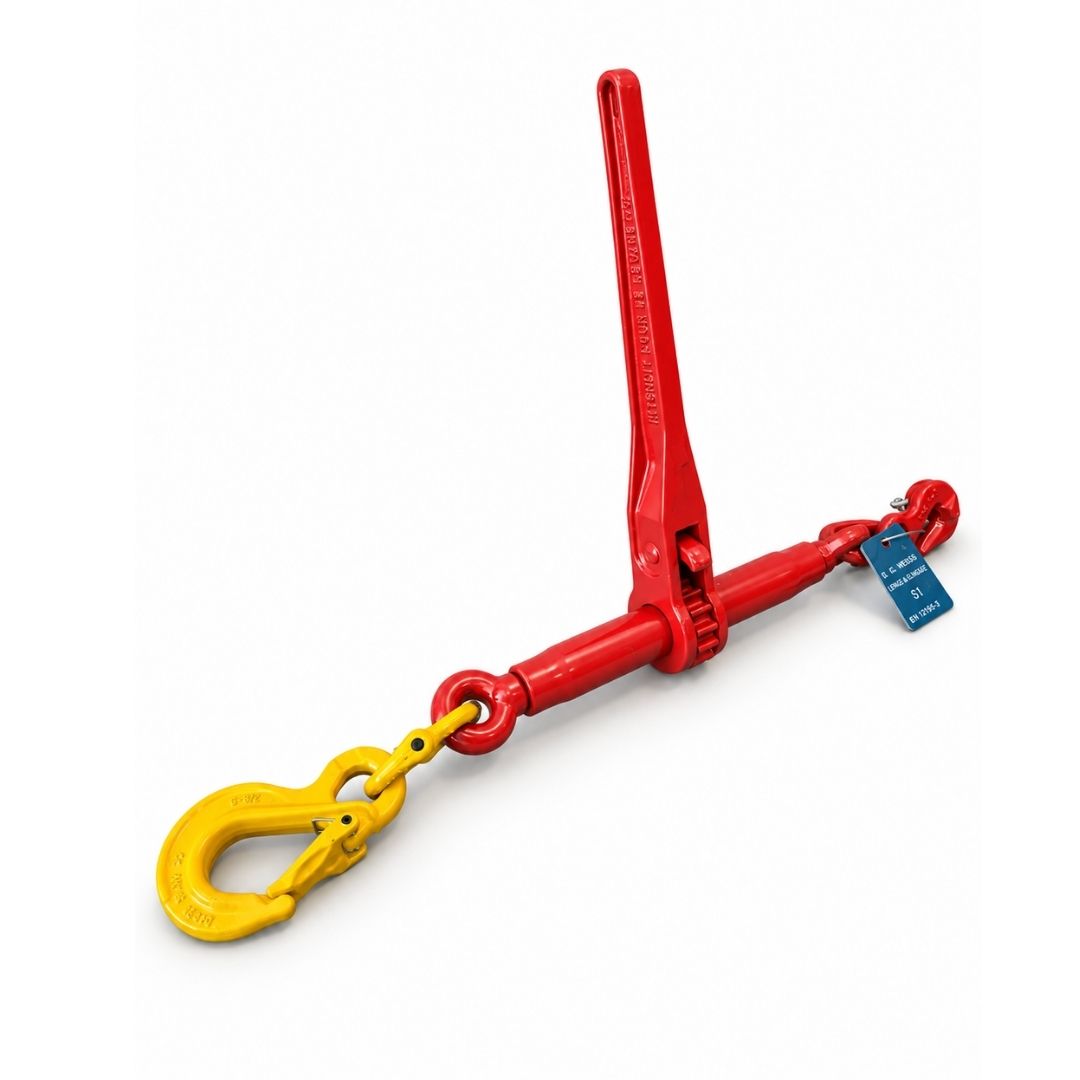

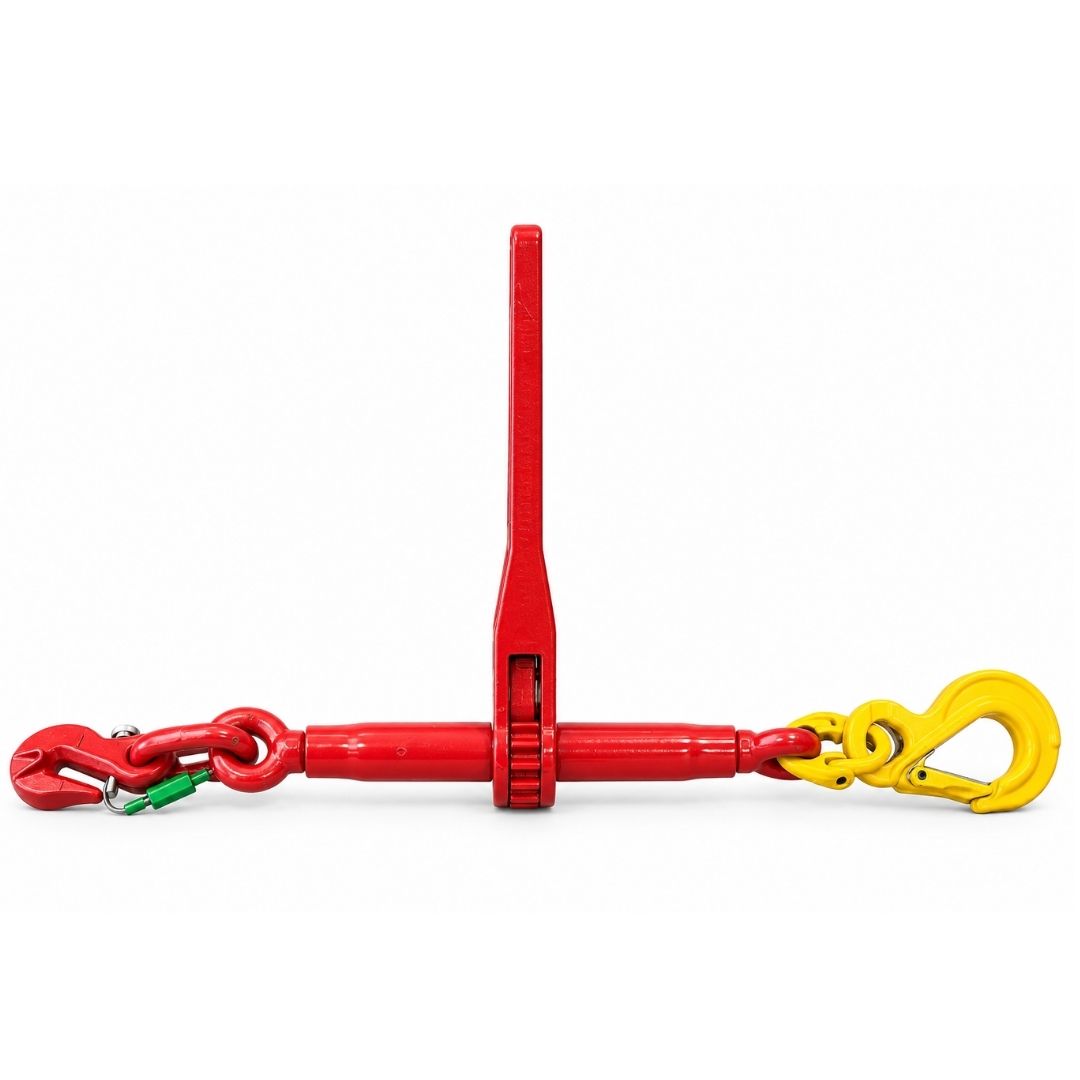

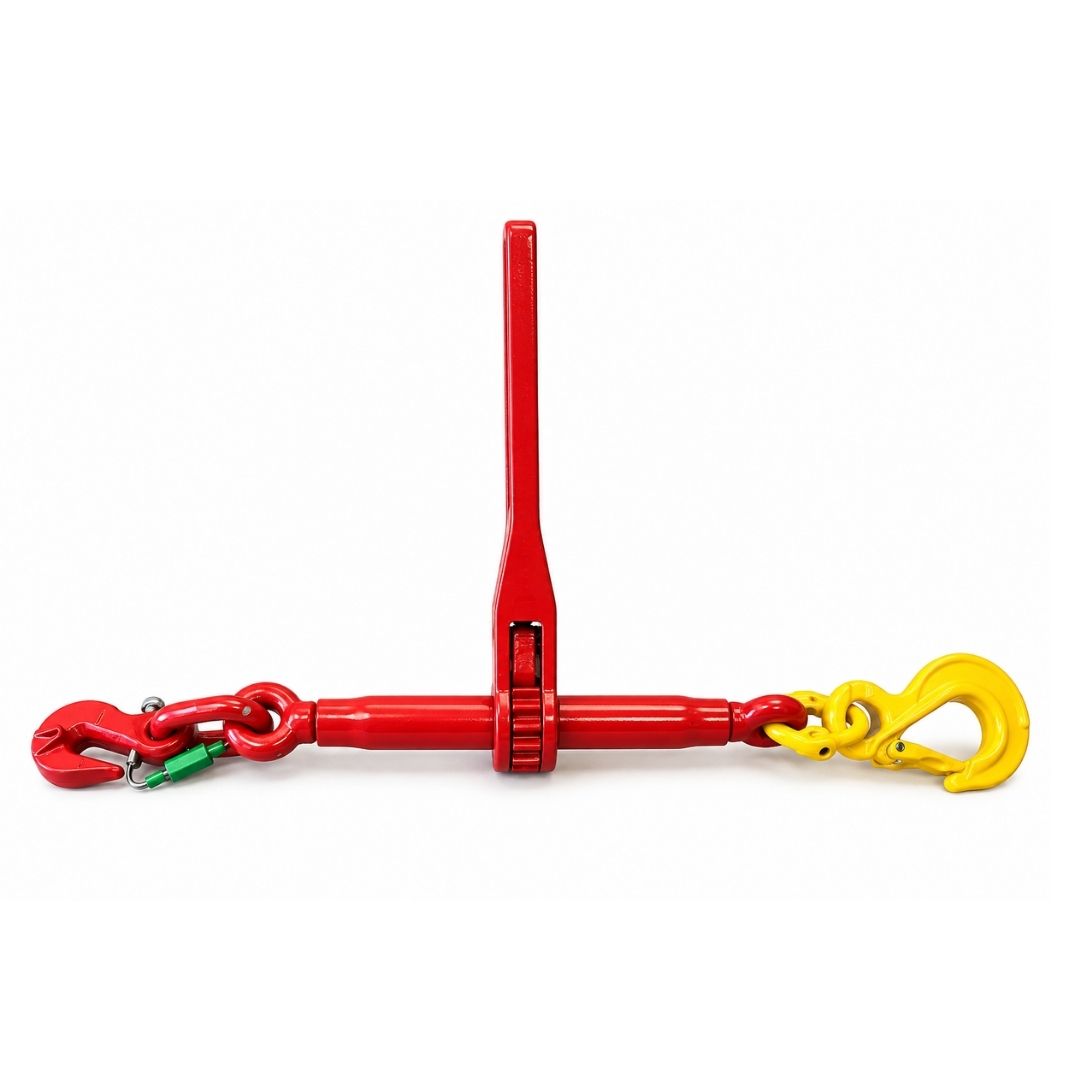

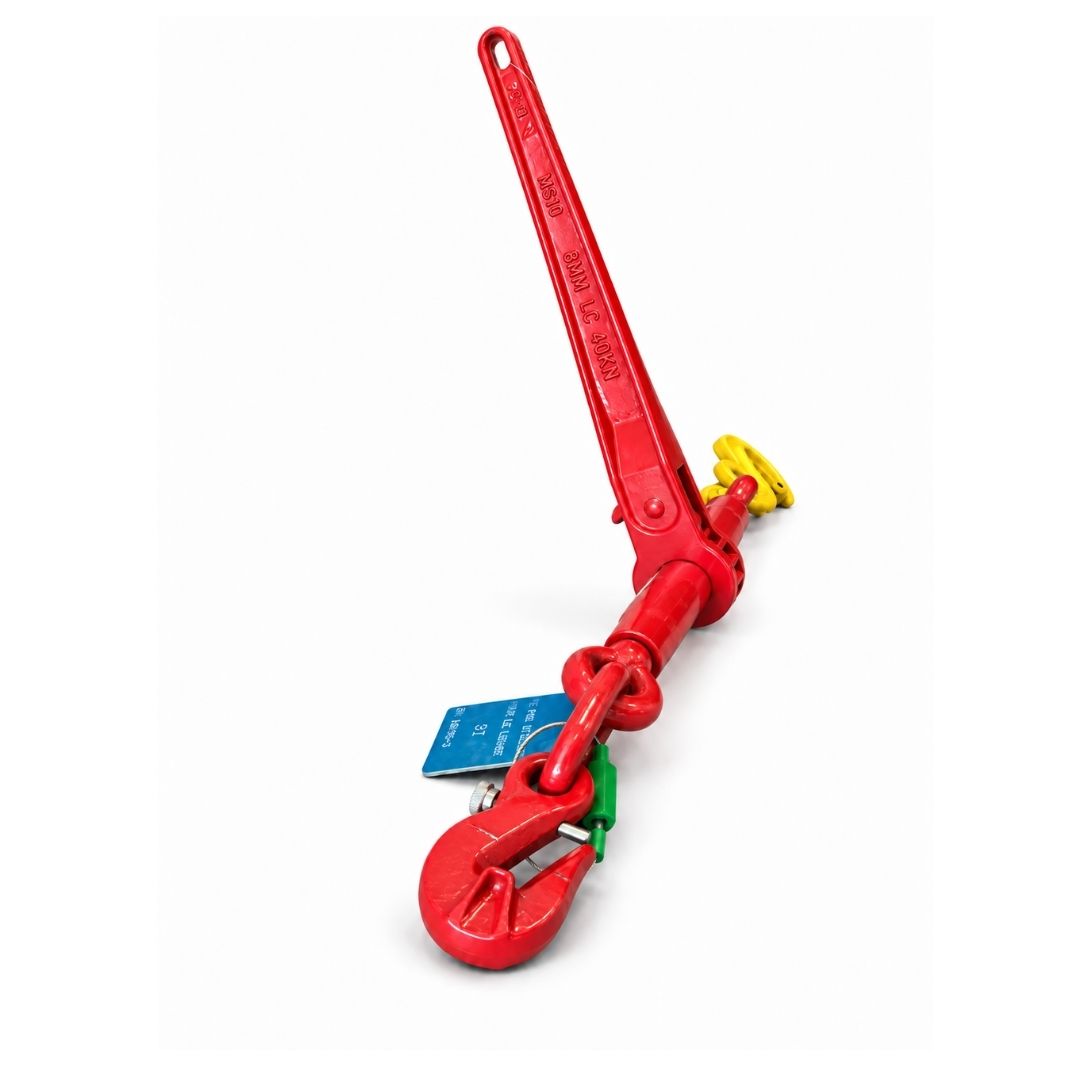

Tendeur d’arrimage à cliquet pour chaîne 8 mm – LC 40 kN avec crochet à linguet

Le tendeur chaîne 8 mm LC 40 kN avec crochet à linguet est destiné à la mise en tension d’une chaîne d’arrimage de 8 mm pour la sécurisation professionnelle des charges pendant le transport.

Sa particularité par rapport au tendeur 8 mm classique est immédiatement identifiable : une extrémité est équipée d’un crochet à linguet. Ce dispositif contribue au maintien du point d’accrochage à l’intérieur du crochet lorsqu’il est correctement engagé.

Avec une capacité d’arrimage LC 40 kN, ce modèle permet de constituer un ensemble chaîne + tendeur compact lorsque le dimensionnement de l’arrimage reste compatible avec cette capacité.

Il relève de l’EN 12195-3, norme applicable aux chaînes d’arrimage et aux combinaisons d’arrimage par chaîne pour la sécurisation des marchandises pendant le transport. La norme est toujours indiquée comme en vigueur par AFNOR.

Choisir le bon tendeur 8 mm

Le premier critère n’est pas la présence du linguet : il faut d’abord vérifier que le diamètre 8 mm et la LC 40 kN correspondent au dimensionnement réel de l’arrimage.

Ce modèle devient particulièrement pertinent lorsque l’on souhaite en plus disposer directement sur le tendeur d’un crochet équipé d’un dispositif de retenue.

Tendeur 8 mm classique ou tendeur 8 mm avec crochet à linguet ?

La présence du linguet n’augmente pas la LC du tendeur. Les deux modèles restent annoncés en LC 40 kN. La différence porte sur la configuration d’accrochage.

Pour une configuration ne nécessitant pas ce crochet à linguet, le tendeur chaîne 8 mm LC 40 kN classique reste disponible séparément. Voir le tendeur chaîne 8 mm classique

À quoi sert réellement le crochet à linguet ?

Le linguet est avant tout un dispositif de retenue.

Lorsque le crochet est correctement engagé sur un point compatible, il contribue à limiter le risque de sortie involontaire du point d’accrochage.

Il faut cependant distinguer clairement retenue et résistance mécanique :

• le linguet n’est pas l’élément porteur du crochet ;
• l’effort doit être repris dans la zone porteuse du crochet ;
• le point d’accrochage ne doit pas charger le linguet ;
• le crochet ne doit pas travailler en pointe ;
• aucune sollicitation latérale non prévue ne doit être imposée au crochet.

C’est précisément la distinction prévue dans ton standard Weiss pour les crochets à linguet.

Un crochet fermé par son linguet peut donc malgré tout être mal positionné. La présence du linguet ne compense jamais une mauvaise géométrie d’accrochage.

Caractéristiques techniques

LC 40 kN : comment lire correctement cette valeur ?

LC signifie Lashing Capacity, c’est-à-dire capacité d’arrimage.

Une LC de 40 kN correspond à 4 000 daN de force d’arrimage.

Cela ne signifie pas :

« tendeur pour une charge de 4 tonnes ».

La masse maximale d’une charge ne peut pas être déduite de la seule LC du tendeur.

Le dimensionnement dépend notamment :

• de la masse réelle du chargement ;
• de sa stabilité ;
• de son centre de gravité ;
• de la méthode d’arrimage retenue ;
• des directions possibles de déplacement ;
• des angles des chaînes ;
• du nombre de dispositifs réellement efficaces dans chaque direction ;
• du frottement disponible ;
• du blocage éventuel ;
• de la résistance des points sur la charge ;
• de la résistance des points d’ancrage du véhicule.

Ton guide Weiss explique déjà cette distinction entre LC, poids de charge et système complet d’arrimage.

Le tendeur n’est qu’un élément du système

Un arrimage par chaîne doit être raisonné comme un chemin mécanique complet :

charge → point d’accrochage → crochet → chaîne → tendeur → point d’ancrage → structure du véhicule.

La capacité réelle ne peut jamais être supérieure à celle du composant ou de l’interface limitante.

Une chaîne et un tendeur LC 40 kN ne rendent donc pas automatiquement capable de reprendre 40 kN :

• un crochet insuffisant ;
• un anneau d’ancrage moins résistant ;
• un point de fixation mal orienté ;
• une liaison incorrecte ;
• un élément de véhicule qui n’est pas prévu pour l’arrimage.

La géométrie de l’effort reste aussi importante que la capacité nominale du matériel.

Compatibilité avec une chaîne d’arrimage 8 mm

Ce tendeur est destiné à être utilisé avec une chaîne d’arrimage de diamètre 8 mm compatible avec le système.

Le diamètre ne doit pas être choisi isolément. Chaîne, tendeur, terminaisons et points d’accrochage doivent former un ensemble cohérent en capacité et en géométrie.

Pour une configuration disposant d’un crochet à linguet côté chaîne, Weiss propose notamment la chaîne d’arrimage avec crochet à linguet, disponible entre autres en diamètre 8 mm. Voir la chaîne d’arrimage avec crochet à linguet

Mise en tension : méthode de travail

Avant toute mise en tension, la charge doit déjà être positionnée et stabilisée et les points d’arrimage identifiés.

Le tendeur ne sert pas à corriger une charge instable ou un mauvais choix de point d’accrochage.

Après engagement des chaînes et crochets :

1. vérifier que chaque crochet travaille dans sa zone porteuse ;
2. contrôler que le linguet ferme librement sans reprendre l’effort ;
3. conserver une course de réglage suffisante au tendeur ;
4. vérifier le cheminement des chaînes et leurs angles ;
5. actionner progressivement le mécanisme à cliquet ;
6. surveiller la position des crochets pendant la montée en tension ;
7. contrôler l’ensemble après tension ;
8. recontrôler l’arrimage lorsque les conditions de transport peuvent avoir modifié sa tension ou la position de la charge.

Ne jamais ajouter un tube ou une rallonge improvisée sur la poignée du tendeur pour augmenter l’effort de serrage. Le guide technique Weiss traite également ce point dans la méthode d’utilisation du tendeur.

Avantages concrets du crochet à linguet

La différence de cette version doit rester très claire : on ne vend pas simplement « un autre tendeur rouge ».

Maintien de l’accrochage
Le linguet contribue à conserver le point d’ancrage à l’intérieur du crochet lorsque la géométrie et la tension sont correctes.

Contrôle visuel immédiat
L’opérateur peut rapidement vérifier la fermeture du linguet et le positionnement du point dans le crochet.

Configuration intégrée
La terminaison à linguet fait partie directement du tendeur et évite d’ajouter un crochet séparé pour obtenir cette fonction de retenue.

Même logique de dimensionnement que le tendeur 8 mm classique
Le choix reste fondé sur le diamètre 8 mm, la LC 40 kN et la cohérence de tout l’ensemble d’arrimage.

Domaines d’utilisation

Cette configuration peut être utilisée dans les opérations professionnelles d’arrimage par chaîne lorsque le dimensionnement et les points disponibles la rendent appropriée, notamment :

• transport d’engins et de matériels ;
• plateaux et remorques professionnelles ;
• matériels de chantier ;
• machines et équipements industriels ;
• éléments métalliques et charges rigides ;
• équipements roulants disposant de points prévus pour l’arrimage ;
• opérations de transport spécialisé utilisant des chaînes d’arrimage.

Il ne faut pas sélectionner ce tendeur simplement parce qu’une charge paraît « lourde » ou parce qu’une chaîne semble préférable à une sangle. Le système doit être dimensionné à partir de la situation réelle.

Limites d’utilisation et points de vigilance

Crochet mal positionné

Le point doit prendre appui dans la partie porteuse du crochet. Une fermeture correcte du linguet ne valide pas à elle seule la position mécanique.

Charge sur le linguet

Le linguet ne doit jamais devenir le point d’appui principal ni reprendre directement l’effort d’arrimage.

Charge en pointe

Un crochet sollicité vers son bec ne travaille pas dans la configuration prévue.

Sollicitation latérale

Éviter tout montage imposant au crochet ou aux composants une traction latérale pour laquelle ils ne sont pas prévus.

Point d’ancrage incompatible

Un point trop volumineux, mal orienté ou de résistance inconnue ne doit pas être considéré comme compatible uniquement parce que le crochet peut y être engagé.

Composant de capacité inférieure

La LC de l’ensemble reste limitée par son élément le plus faible.

Arêtes et zones de frottement

Une chaîne ou un composant ne doit pas être installé dans une configuration où une arête, un déplacement ou un contact mécanique peut créer une détérioration non maîtrisée.

Tendeur en mauvais état

Un mécanisme dur, grippé, déformé ou présentant un jeu anormal doit conduire à interrompre l’utilisation jusqu’à contrôle.

Levage

Ce tendeur est un dispositif d’arrimage. Il ne doit pas être utilisé pour lever, suspendre ou manutentionner une charge. EN 12195-3 concerne la sécurisation des charges pendant le transport.

Contrôle avant chaque utilisation

Contrôler systématiquement :

• identification du tendeur et capacité lisibles ;
• correspondance avec une chaîne de 8 mm ;
• absence de fissure ou de déformation visible ;
• absence de corrosion susceptible d’altérer le composant ;
• bon fonctionnement du mécanisme à cliquet ;
• état des axes et articulations ;
• état du crochet ;
• absence d’ouverture ou de déformation anormale ;
• présence et fonctionnement libre du linguet ;
• état des maillons de chaîne associés ;
• absence de torsion ou de montage improvisé ;
• compatibilité géométrique des points d’accrochage ;
• résistance adaptée des points d’ancrage ;
• position et stabilité de la charge ;
• direction réelle des efforts.

En cas de doute sur l’intégrité d’un tendeur, d’un crochet ou de son linguet, le matériel doit être mis à l’écart avant utilisation.

Aucun seuil dimensionnel de rebut n’est donné ici sans donnée fabricant ou critère normatif confirmé, conformément à ta règle de ne jamais inventer un seuil technique.

Comparer et compléter son système d’arrimage

Pour une version sans crochet à linguet intégré, utiliser le tendeur chaîne 8 mm LC 40 kN classique. Voir le tendeur 8 mm classique

Pour choisir une chaîne, une terminaison ou un diamètre différent, retrouver la famille tendeurs et chaînes d’arrimage EN 12195-3. Voir toute la gamme chaînes et tendeurs d’arrimage

Pour le dimensionnement, les angles, le choix des points, la LC, la STF, le positionnement des crochets et les contrôles, consulter le guide professionnel chaînes et tendeurs d’arrimage EN 12195-3. Consulter le guide technique Weiss

Ces destinations sont aujourd’hui actives et correspondent bien aux ancres annoncées.

FAQ – Tendeur chaîne 8 mm avec crochet à linguet

Quelle différence avec le tendeur chaîne 8 mm classique ?

Les deux modèles sont prévus pour une chaîne 8 mm et annoncés avec une LC de 40 kN. Cette version possède en plus un crochet à linguet, qui contribue au maintien du point d’accrochage dans le crochet.

Le linguet augmente-t-il la capacité du crochet ou du tendeur ?

Non. Le linguet est un dispositif de retenue. Il n’a pas pour fonction de porter l’effort principal. La charge doit être reprise dans la zone porteuse du crochet.

Une LC de 40 kN signifie-t-elle que l’on peut arrimer une charge de 4 tonnes ?

Non. 40 kN = 4 000 daN de capacité d’arrimage, mais ce n’est pas une masse maximale de chargement. Le besoin réel dépend notamment de la méthode d’arrimage, des angles, du frottement, de la stabilité, du nombre de dispositifs et des points d’ancrage.
