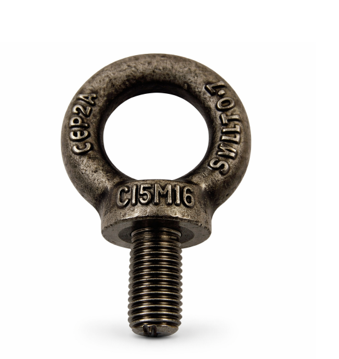

Anneau mâle acier brut noir DIN 580 – acier C15 estampé

L’anneau mâle DIN 580 en acier brut noir est un accessoire de manutention destiné à créer un point de levage fileté directement sur une pièce, un équipement ou un sous-ensemble mécanique. Il se visse dans un taraudage compatible et permet la reprise d’une charge à l’aide d’un crochet, d’une manille ou d’une élingue adaptée.

Ce modèle est réalisé en acier C15 estampé, avec finition brute noire, et disponible du M6 au M64 en filetage ISO. Il répond à la norme DIN 580, référence classique pour les anneaux de levage mâles utilisés en manutention industrielle.

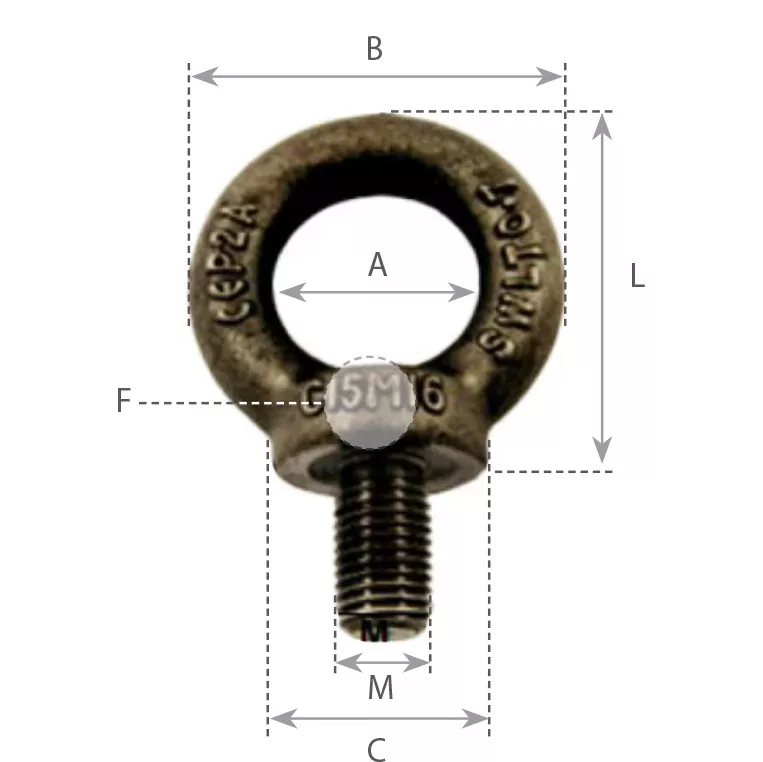

Description technique de l’anneau mâle DIN 580

L’anneau mâle DIN 580 se compose d’un œil de préhension solidaire d’une tige filetée. Il est conçu pour être vissé directement dans un taraudage usiné sur la charge ou sur une pièce intermédiaire prévue à cet effet.

Ses caractéristiques principales sont les suivantes :

– acier C15 estampé
– finition acier brut noir
– filetage mâle ISO
– exécution conforme DIN 580
– disponible du M6 au M64

La finition brute noire convient aux environnements industriels standards et correspond bien à un usage atelier, maintenance, chaudronnerie ou manutention mécanique.

À quoi sert un anneau mâle DIN 580 ?

Un anneau mâle DIN 580 permet de créer rapidement un point de prise fileté pour lever, manipuler, retourner ou déplacer une charge. C’est une solution simple, éprouvée et largement utilisée lorsque la pièce comporte un taraudage adapté.

On le retrouve notamment pour :

– la manutention de machines et sous-ensembles
– le levage de pièces mécaniques
– les opérations d’atelier et de maintenance
– les montages temporaires de levage
– les équipements comportant un point de vissage dédié

Conditions de montage : point critique

Comme pour tout anneau de levage fileté, la sécurité dépend directement de la qualité du montage.

Il faut impérativement :

– visser l’anneau à fond
– s’assurer que la portée de l’anneau soit bien en appui
– utiliser un taraudage propre, compatible et non détérioré
– respecter une profondeur de vissage suffisante
– contrôler que l’axe de traction reste aussi proche que possible de l’axe prévu

Un anneau mal vissé, monté sur un filetage insuffisant ou utilisé sur une pièce non adaptée peut entraîner un arrachement ou une défaillance sous charge.

Traction axiale et effort incliné

Un anneau DIN 580 donne ses meilleures performances lorsque l’effort est appliqué correctement dans les conditions prévues par la norme. La situation la plus favorable reste une traction dans l’axe.

En cas d’effort incliné ou latéral, la capacité admissible diminue fortement. Il ne faut donc jamais raisonner comme si un anneau fileté conservait la même résistance dans toutes les directions.

Pour les montages soumis à des angles importants, à des efforts variables ou à des rotations, il est souvent préférable de s’orienter vers un anneau de levage articulé ou un point de levage orientable plus adapté.

Comment choisir le bon anneau mâle ?

1. Le diamètre du filetage
Il doit correspondre exactement au taraudage disponible sur la charge. Sur cette gamme, les dimensions vont du M6 au M64.

2. La charge à lever
Le choix du diamètre ne se fait pas uniquement selon la place disponible, mais selon la charge réelle à reprendre et les conditions de levage.

3. L’orientation de l’effort
Une traction dans l’axe reste la configuration la plus favorable. Dès qu’il existe un angle, il faut appliquer une approche prudente et tenir compte des réductions de capacité.

4. La qualité du support
Le taraudage doit être usiné dans une matière suffisante et capable de reprendre les efforts transmis par l’anneau.

Limites d’utilisation

Un anneau mâle DIN 580 ne doit pas être utilisé n’importe comment. Il convient d’éviter :

– le levage avec chocs ou efforts dynamiques importants
– la rotation sous charge
– les montages partiellement vissés
– les filetages usés ou abîmés
– les efforts latéraux non maîtrisés
– l’utilisation sur une pièce dont la résistance n’est pas suffisante

Ce type d’anneau est une solution simple et fiable, mais uniquement lorsqu’il est dimensionné et monté correctement.

Produits complémentaires à associer

Selon votre configuration de manutention, cet anneau mâle DIN 580 peut être associé à différents accessoires disponibles sur le site Corderie Weiss :

– anneaux de levage et manilles
– élingues chaîne
– crochets et mailles de levage certifiés
– anneau femelle acier brut noir DIN 582
– anneau à souder 45° acier brut noir

FAQ – Anneau mâle acier brut noir DIN 580

Quelle différence entre un anneau mâle DIN 580 et un anneau femelle DIN 582 ?

Le DIN 580 possède une tige filetée mâle intégrée à visser dans un taraudage. Le DIN 582 est un anneau femelle destiné à être monté sur une tige filetée compatible.

Peut-on utiliser cet anneau avec un effort incliné ?

Oui, mais avec de fortes précautions. La capacité admissible diminue en cas de traction oblique. Il faut toujours privilégier une traction dans l’axe lorsque c’est possible.

Ce produit convient-il pour tous les montages de levage ?

Non. Pour les configurations avec rotation, angle important ou contraintes variables, un anneau articulé ou orientable est souvent plus adapté qu’un anneau fileté standard DIN 580.

Conclusion

L’anneau mâle acier brut noir DIN 580 est un accessoire de manutention standard, simple, robuste et efficace pour créer un point de levage fileté sur une pièce taraudée. Réalisé en acier C15 estampé et disponible du M6 au M64, il convient parfaitement aux usages industriels courants lorsqu’il est monté dans de bonnes conditions et utilisé dans le respect des règles de levage. :contentReference[oaicite:4]{index=4}
