Anneaux de levage et manilles professionnelles

Les anneaux de levage et manilles permettent de créer un point de prise, une liaison mécanique ou un point d’accrochage entre une charge, une élingue, un câble, une chaîne ou un appareil de levage. Leur choix conditionne directement la sécurité du montage : type d’effort, CMU, axe de travail, angle, filetage, matériau et compatibilité avec les autres composants doivent être vérifiés avant utilisation.

Corderie Weiss propose une gamme d’anneaux de levage, anneaux à souder, anneaux articulés, manilles droites, manilles lyres, manilles haute résistance, manilles inox et accessoires de liaison pour les professionnels du levage, de la manutention, de l’industrie, du BTP, du transport et de la maintenance.

Choisir le bon anneau ou la bonne manille

Un anneau ou une manille ne se choisit pas uniquement sur son diamètre. Il faut d’abord distinguer l’usage réel : levage de charge, liaison mécanique, arrimage, assemblage, fixation inox, montage permanent ou point de prise orientable. Une manille haute résistance EN 13889 n’a pas la même destination qu’une manille acier FE 430 B. Un anneau DIN 580 standard n’offre pas les mêmes possibilités qu’un anneau articulé haute résistance.

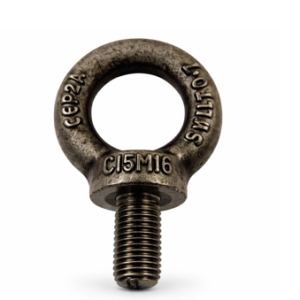

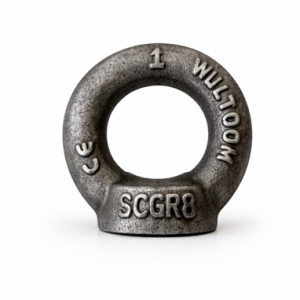

Anneaux mâles DIN 580 et anneaux femelles DIN 582

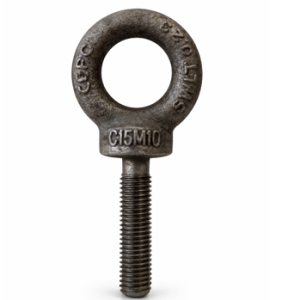

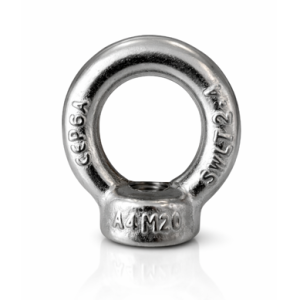

Les anneaux de levage mâles DIN 580 et femelles DIN 582 sont utilisés pour créer un point de levage vissé sur une pièce, une machine, un outillage ou un élément métallique adapté. L’anneau mâle se visse directement dans un taraudage compatible. L’anneau femelle se monte sur une tige filetée, un goujon ou une fixation prévue pour reprendre l’effort.

Ces anneaux sont adaptés aux levages standards lorsque les conditions d’utilisation sont respectées : filetage complet, appui correct, effort dans l’axe prévu, absence de choc dynamique, charge compatible et montage conforme aux indications fabricant. Dès que l’effort devient angulaire, latéral, répété ou exigeant, il faut vérifier si un anneau articulé ou haute résistance est plus adapté.

Anneaux haute résistance : pour les contraintes plus exigeantes

Les anneaux de levage haute résistance sont conçus pour des utilisations plus sévères que les anneaux standards. Ils peuvent convenir aux charges importantes, aux opérations répétées, aux montages industriels ou aux situations où la résistance mécanique et la fiabilité du point de levage sont déterminantes.

Le choix se fait selon la CMU, le filetage, le sens de l’effort, la géométrie de la pièce, l’environnement et les limites indiquées par le fabricant. La CMU peut varier selon l’angle de traction : un anneau utilisé hors axe sans tenir compte des réductions prévues peut devenir dangereux.

Anneaux articulés et double articulation

Les anneaux articulés ou à double articulation sont utilisés lorsque le point de levage doit s’orienter selon la direction réelle de l’effort. Ils sont particulièrement adaptés aux levages où la traction n’est pas parfaitement verticale, aux pièces complexes, aux moules, aux outillages industriels ou aux charges nécessitant une orientation contrôlée.

L’intérêt principal est de limiter les contraintes parasites sur l’anneau et sur le filetage. Le montage doit toutefois rester conforme aux consignes fabricant : couple de serrage, filetage, surface d’appui, angle admissible, CMU selon direction de traction et contrôle avant utilisation.

Anneaux à souder : point de levage permanent

Les anneaux à souder permettent de créer un point d’accrochage fixe sur une structure métallique, un outillage, un châssis ou une pièce industrielle. Ils sont utiles lorsque le point de prise doit être intégré durablement à l’équipement.

La qualité de la soudure est déterminante. Le support doit être adapté, correctement préparé, et la soudure réalisée dans les règles de l’art par une personne compétente. Un anneau à souder ne vaut que par la cohérence de l’ensemble : anneau, support, cordon de soudure, direction d’effort et charge réelle.

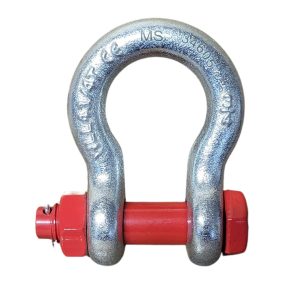

Manilles lyres et manilles droites haute résistance

Les manilles haute résistance sont utilisées comme accessoires de liaison dans les montages de levage, de traction ou de manutention lorsque le modèle choisi est prévu pour cet usage. Elles existent en version droite ou lyre, avec axe vissé ou axe boulonné goupillé.

La manille droite convient aux liaisons plus alignées, avec un effort dans l’axe. La manille lyre offre un corps plus large, utile pour recevoir plusieurs brins, une boucle textile, une cosse ou un accessoire plus volumineux. En levage, les manilles haute résistance conformes à l’EN 13889 sont à privilégier lorsque la configuration le permet et que les capacités correspondent au montage.

Axe vissé ou axe boulonné goupillé

Une manille à axe vissé convient aux montages temporaires, aux opérations nécessitant un montage et démontage rapide ou à des utilisations ponctuelles sous contrôle. Une manille boulonnée goupillée est plus adaptée aux montages prolongés, aux efforts répétés ou aux situations où le risque de desserrage doit être davantage maîtrisé.

Dans tous les cas, l’axe doit être correctement serré, complètement engagé et compatible avec le corps de la manille. Une manille utilisée avec un axe remplacé, déformé ou non conforme ne doit pas être utilisée en levage.

Manilles inox AISI 316 : corrosion et environnements exposés

Les manilles inox AISI 316 sont choisies pour leur résistance à la corrosion, notamment en environnement extérieur, humide, salin, nautique, agroalimentaire ou chimique. Elles sont utiles pour les liaisons, fixations, montages de câbles inox, cordages ou installations exposées.

L’inox ne doit pas être confondu avec la haute résistance levage. Avant toute utilisation sous charge critique ou en levage, il faut vérifier la destination exacte du produit, la CMU éventuelle, les marquages, la notice fabricant et les limites d’emploi. La résistance à la corrosion ne remplace jamais une validation de capacité.

Manilles acier FE 430 B : liaison, assemblage et usage courant

Les manilles acier FE 430 B sont des accessoires économiques et polyvalents pour des usages de liaison, d’assemblage, de fixation, d’arrimage léger ou de montage courant. Elles peuvent convenir à de nombreux besoins professionnels hors levage critique.

Elles ne doivent pas être présentées comme des manilles de levage haute résistance. Pour une opération de levage, il faut privilégier une manille prévue pour cet usage, avec CMU clairement indiquée, marquage adapté et conformité appropriée. Une manille FE 430 B est utile, mais elle ne se choisit pas pour remplacer une manille de levage EN 13889.

Caractéristiques techniques à vérifier

Avant de choisir un anneau de levage ou une manille, plusieurs critères doivent être contrôlés. Ces informations permettent de sécuriser le montage et d’éviter les erreurs de compatibilité.

• CMU / WLL : charge maximale d’utilisation indiquée pour le produit et les conditions d’emploi prévues.
• Type d’accessoire : anneau mâle, anneau femelle, anneau articulé, anneau à souder, manille droite, manille lyre, émerillon ou accessoire inox.
• Norme ou référence : DIN 580, DIN 582, EN 13889, EN 1677 ou autre référence fabricant selon la famille concernée.
• Filetage : diamètre, longueur utile, qualité du taraudage, appui complet et compatibilité entre l’anneau et la pièce.
• Direction d’effort : traction axiale, effort angulaire, effort latéral, montage multibrins ou liaison alignée.
• Matériau : acier brut, acier haute résistance, inox AISI 316 ou autre matériau selon environnement et usage.
• Type d’axe : axe vissé, axe boulonné goupillé, axe imperdable ou fixation spécifique selon la manille.
• Ouverture utile : passage de l’élingue, cosse, câble, chaîne, crochet, sangle ou point d’accrochage.
• État général : absence de déformation, fissure, corrosion excessive, usure, choc, filetage abîmé ou marquage illisible.

Normes, conformité et sécurité d’utilisation

Les anneaux de levage et manilles utilisés en levage sont des composants de sécurité. Leur utilisation doit respecter la destination prévue par le fabricant, les marquages de charge, les limites d’angle, les conditions de montage et les contrôles applicables.

Les anneaux mâles et femelles standards sont généralement associés aux références DIN 580 et DIN 582. Les manilles haute résistance utilisées en levage relèvent notamment de la norme EN 13889 lorsque le produit est conçu et marqué pour cet usage. Certains composants de levage en acier allié peuvent relever de la série EN 1677, selon leur conception et leur destination.

Un anneau de levage doit être vissé sur toute la longueur utile prévue, avec un appui franc sur la pièce. Le filetage doit être propre, non endommagé et compatible. En cas d’effort angulaire, la capacité admissible doit être vérifiée selon les indications fabricant. Un anneau standard utilisé hors axe sans réduction de charge peut présenter un risque important.

Une manille doit être utilisée avec son axe d’origine, correctement serré et en bon état. L’effort doit être appliqué dans la zone prévue, sans chargement latéral non autorisé, sans torsion, sans mauvais appui sur l’axe et sans remplacement par un boulon ordinaire. L’utilisation de plusieurs accessoires dans une même manille doit rester compatible avec la géométrie de la manille et les efforts appliqués.

Avant chaque utilisation, l’opérateur doit vérifier l’état du corps, de l’axe, du filetage, de l’œil, de la soudure éventuelle, du marquage et de la surface d’appui. Toute déformation, fissure, ouverture anormale, filetage arraché, corrosion importante, axe tordu, soudure douteuse ou marquage illisible doit conduire au retrait de l’accessoire.

Avantages concrets d’une gamme complète anneaux et manilles

• Choix adapté à l’usage : levage, liaison, fixation, assemblage, inox, haute résistance ou montage orientable.
• Meilleure cohérence des montages : compatibilité avec élingues chaîne, élingues câble, élingues textiles, palans, treuils ou accessoires de manutention.
• Sécurité renforcée : sélection selon la CMU, le type d’effort, l’angle, le filetage, l’axe et l’environnement.
• Réduction des erreurs terrain : distinction claire entre anneaux standards, anneaux articulés, manilles haute résistance, inox et FE 430 B.
• Adaptation aux environnements exigeants : industrie, BTP, maintenance, extérieur, marine, milieu humide ou zone corrosive.

Domaines d’utilisation

Les anneaux de levage et manilles sont utilisés dans les opérations où une liaison fiable doit être créée entre la charge, l’élingue, l’appareil de levage ou le support.

• Industrie : levage de machines, outillages, moules, pièces mécaniques, équipements lourds ou structures métalliques.
• BTP et génie civil : manutention de pièces béton, éléments métalliques, coffrages, matériels et charges de chantier.
• Maintenance : démontage, remplacement d’organes, levage ponctuel, création de points de prise temporaires ou permanents.
• Transport et logistique : liaison, manutention, arrimage ponctuel, préparation ou sécurisation de charges selon accessoire adapté.
• Marine et extérieur : manilles inox, émerillons inox, montages de câbles, cordages ou accessoires exposés à la corrosion.
• Fabrication et chaudronnerie : anneaux à souder, points de levage intégrés, outillages ou structures préparées pour manutention.

Pour compléter votre choix

Selon votre montage, les anneaux et manilles peuvent être associés à d’autres familles de produits complémentaires :

• Accessoires de manutention et levage pour retrouver l’ensemble des équipements de liaison, levage et manutention.
• Crochets et mailles de levage pour composer ou compléter une ligne de levage acier.
• Palans, treuils et appareils de levage pour lever, tirer ou positionner une charge.
• Poulies de levage et mouflages pour guider un câble ou modifier une direction d’effort.
• Élingues chaîne grade 80 pour les montages de levage acier multibrins.
• Élingues câble de levage pour les opérations de levage avec câble acier.
• Levage textile pour les élingues rondes et sangles plates nécessitant des points de liaison adaptés.

Questions fréquentes sur les anneaux de levage et manilles

Quelle différence entre une manille droite et une manille lyre ?

La manille droite est adaptée aux liaisons plus alignées, avec un effort dans l’axe. La manille lyre dispose d’un corps plus large, utile pour recevoir une boucle textile, une cosse, plusieurs brins ou un accessoire plus volumineux. Le choix dépend de la géométrie du montage et des efforts appliqués.

Une manille inox peut-elle remplacer une manille haute résistance ?

Non, pas automatiquement. L’inox est choisi pour sa résistance à la corrosion, pas pour remplacer une manille haute résistance de levage. Avant toute utilisation sous charge critique, il faut vérifier la CMU, les marquages, la destination du produit et les limites indiquées par le fabricant.

Quand choisir un anneau articulé plutôt qu’un anneau DIN 580 ?

Un anneau DIN 580 convient aux levages standards lorsque l’effort reste dans les conditions prévues. Un anneau articulé est plus adapté lorsque l’effort peut être orienté, angulaire ou variable. Il permet de mieux accompagner la direction réelle de traction, sous réserve de respecter la CMU et les consignes fabricant.

Commander vos anneaux de levage et manilles

Corderie Weiss propose des anneaux de levage mâles et femelles, anneaux DIN 580 et DIN 582, anneaux haute résistance, anneaux articulés, anneaux à souder, manilles droites, manilles lyres, manilles haute résistance, manilles inox AISI 316 et accessoires de liaison pour les professionnels du levage et de la manutention.

Vous pouvez commander directement vos anneaux de levage et manilles sur le site Corderie Weiss. La livraison est assurée sur toute la France métropolitaine.
