Sangles plates de levage textile EN 1492-1

Les sangles plates de levage sont utilisées lorsqu’une charge doit être manutentionnée avec une surface d’appui large, une prise textile stable et un contact moins agressif qu’une élingue acier. Elles conviennent aux opérations de levage professionnel en atelier, chantier, industrie, maintenance, logistique ou manutention de pièces sensibles.

Conformes à la norme EN 1492-1, les sangles plates doivent être choisies selon leur CMU, leur longueur utile, leur largeur, leur type de boucle ou de terminaison, leur mode de prise, leur angle d’utilisation, leur état textile et les conditions réelles de levage. .

Corderie Weiss propose plusieurs familles de sangles plates : sangles plates à boucles repliées renforcées, sangles plates sans fin, sangles plates à boucles simples, sangles plates avec anneaux oxycoupés et sangles plates avec anneaux fil rond.

Cette page s’intègre dans la gamme levage textile, aux côtés des élingues rondes de levage. Pour les charges métalliques, abrasives ou les environnements sévères, comparez avec les élingues de levage acier.

Choisir la bonne sangle plate de levage

Une sangle plate de levage ne se choisit jamais uniquement selon le poids de la charge. Le choix doit tenir compte de la CMU, du mode de prise, de l’angle d’élingage, de la longueur utile, de la largeur de sangle, du type de boucle, de la surface de contact, de la présence d’arêtes vives, de la fréquence d’utilisation et de l’état réel de l’élingue avant levage.

La sangle plate est particulièrement adaptée aux charges peintes, usinées, finies, fragiles ou sensibles au marquage, lorsque l’on recherche une meilleure répartition de l’appui qu’avec une élingue plus étroite. En revanche, elle ne doit jamais travailler directement sur une arête vive, une surface coupante, une zone chaude ou un appui fortement abrasif sans protection adaptée.

Quand choisir une sangle plate plutôt qu’une élingue ronde ?

La sangle plate est à privilégier lorsque l’on recherche une surface d’appui large et une prise textile bien répartie. Elle permet de limiter les points de pression sur certaines charges fragiles, peintes, usinées ou finies.

L’élingue ronde de levage est plus pertinente lorsque l’on recherche une solution textile très souple, compacte et facile à positionner autour de formes variées.

Quand éviter une sangle plate textile ?

Une sangle plate textile n’est pas le bon choix si la charge présente des arêtes vives non protégées, des surfaces coupantes, des températures incompatibles avec le textile, une forte abrasion ou un environnement chimique non maîtrisé. Dans ces situations, il faut prévoir une protection contre les angles vifs ou étudier une solution acier adaptée.

Les principales familles de sangles plates

Sangles plates à boucles repliées renforcées

Les sangles plates à boucles repliées renforcées sont les configurations les plus courantes pour le levage textile avec extrémités renforcées. Elles conviennent aux opérations de levage direct avec crochet, manille ou accessoire compatible, lorsque l’on recherche une mise en place simple et une bonne tenue des boucles en usage professionnel.

Les boucles repliées doivent rester propres, lisibles et non détériorées. Toute couture ouverte, zone fortement abrasée, coupure ou déformation anormale impose l’écartement de l’élingue.

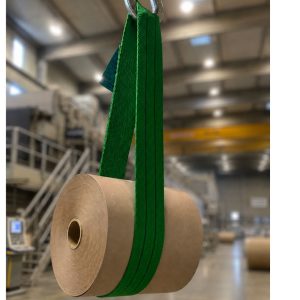

Sangles plates sans fin

Les sangles plates sans fin sont utilisées lorsqu’une prise continue autour de la charge est préférable. Elles permettent de répartir l’appui et de déplacer la zone de contact selon la géométrie de la pièce.

Cette configuration est utile pour certaines prises en panier ou en étranglement, à condition de respecter la CMU applicable au mode de prise, l’angle d’utilisation et l’état textile de la sangle.

Sangles plates à boucles simples

Les sangles plates à boucles simples répondent aux besoins de levage textile avec terminaison simple. Elles sont adaptées aux opérations courantes lorsque la configuration de levage permet une liaison directe avec un crochet, une manille ou un accessoire compatible.

Le choix doit tenir compte de la largeur de sangle, de la longueur utile, du mode de prise et de la compatibilité avec l’appareil de levage ou les accessoires utilisés.

Sangles plates avec anneaux oxycoupés

Les sangles plates avec anneaux oxycoupés permettent d’intégrer une terminaison métallique robuste dans un montage textile. Elles sont adaptées aux configurations où l’on recherche une liaison plus structurée avec crochet, manille ou appareil de levage compatible.

Le choix des anneaux doit rester cohérent avec la CMU, la direction des efforts, le crochet utilisé, le mode de prise et l’environnement de travail.

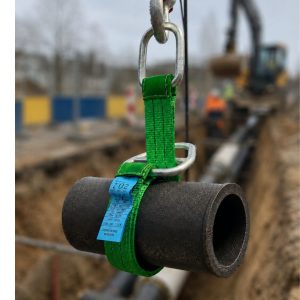

Sangles plates avec anneaux fil rond

Les sangles plates avec anneaux fil rond sont utilisées pour les montages de levage textile nécessitant une terminaison métallique adaptée à la liaison avec des crochets, manilles ou accessoires compatibles.

Elles existent notamment avec anneaux mâles ou anneaux coulissants selon la configuration de levage recherchée. Le choix doit rester cohérent avec la CMU, la direction des efforts, le mode de prise, l’appareil de levage utilisé et l’état de la partie textile comme des anneaux métalliques.

sont utilisées pour les montages de levage textile nécessitant des anneaux métalliques adaptés à la liaison avec des crochets, manilles ou accessoires compatibles.

Comme toute sangle plate avec terminaison métallique, elles doivent être contrôlées à la fois sur la partie textile et sur les anneaux : usure, déformation, corrosion, marquage, couture et cohérence de l’ensemble doivent être vérifiés avant utilisation.

Boucles, sans fin ou anneaux : comment orienter le choix ?

CMU, couleur, largeur et identification

Les sangles plates de levage utilisent un code couleur associé à la CMU, mais la couleur seule ne suffit jamais pour valider une opération de levage. L’étiquette doit rester lisible et permettre d’identifier la CMU, la longueur, la matière, la norme, le fabricant ou les éléments de traçabilité nécessaires au suivi du matériel.

La largeur de sangle joue un rôle important dans la répartition de l’appui sur la charge. Une sangle plus large peut être préférable lorsque la surface doit être protégée ou lorsque l’on veut limiter les points de pression. Le choix doit toutefois toujours rester cohérent avec la CMU, le mode de prise, la longueur utile et la configuration réelle de levage.

En cas d’étiquette absente, illisible ou incohérente, la sangle plate doit être écartée. Un professionnel ne doit jamais lever une charge avec une élingue textile dont l’identification ne permet pas de confirmer la capacité et les conditions d’utilisation.

Modes de prise et angles d’élingage

La capacité d’une sangle plate dépend du mode de prise utilisé : prise directe, panier, étranglement ou configuration spécifique. Chaque mode modifie les efforts dans l’élingue et doit être vérifié selon les indications du fabricant et le marquage du produit.

L’angle d’élingage est également déterminant. Plus l’angle s’ouvre, plus l’effort augmente dans les brins. Le choix d’une sangle plate doit donc toujours être réalisé selon la configuration réelle de levage, et pas uniquement selon le poids total de la charge.

Caractéristiques techniques à vérifier

Avantages concrets des sangles plates de levage

• Surface d’appui large : meilleure répartition du contact sur certaines charges sensibles ou finies.
• Maniabilité : solution textile plus légère et plus simple à positionner que de nombreuses solutions acier.
• Choix de terminaisons : boucles renforcées, sans fin, boucles simples ou anneaux métalliques selon la configuration.
• Respect des surfaces : adaptée aux charges peintes, usinées, fragiles ou sensibles au marquage lorsque l’appui est maîtrisé.
• Lecture terrain rapide : couleur, étiquette, largeur, longueur et type de sangle facilitent le choix et le contrôle.
• Complémentarité : les sangles plates complètent les élingues rondes et les élingues acier selon la charge et l’environnement.

Domaines d’utilisation

Les sangles plates de levage Corderie Weiss sont destinées aux professionnels qui recherchent une solution textile avec surface d’appui large, prise stable et manutention maîtrisée :

• industrie, maintenance, production et ateliers techniques ;
• BTP, chantier, préfabrication et construction ;
• logistique, transport, entrepôts et manutention ;
• chaudronnerie, métallerie, serrurerie et mécanique ;
• levage de pièces peintes, usinées, fragiles, finies ou sensibles au marquage ;
• utilisation avec pont roulant, palan, potence, grue d’atelier ou appareil de levage adapté.

Conformité, sécurité, VGP et contrôle avant utilisation

Une sangle plate est un accessoire de levage. Elle doit être utilisée uniquement dans le respect de sa CMU, de son étiquette, de son mode de prise, de son angle d’utilisation, de son état réel et de la compatibilité des accessoires employés.

Les VGP, vérifications générales périodiques, font partie du suivi sécurité des accessoires de levage en entreprise utilisatrice. Elles permettent de contrôler l’état de conservation du matériel et de détecter les défauts susceptibles de compromettre la sécurité : coupure, abrasion, brûlure, couture endommagée, boucle détériorée, anneau déformé, étiquette illisible, déformation, contamination chimique ou perte d’identification.

Points de contrôle avant levage

• vérifier la présence et la lisibilité de l’étiquette d’identification ;
• contrôler la CMU selon le mode de prise et l’angle d’utilisation ;
• vérifier la longueur utile, la largeur et l’adéquation avec la charge ;
• contrôler l’état de la sangle, des coutures, des boucles ou des anneaux métalliques ;
• rechercher toute coupure, abrasion, brûlure, déchirure, nœud ou déformation anormale ;
• vérifier que la charge ne présente pas d’arête vive non protégée ;
• utiliser une protection adaptée au contact des angles, arêtes, surfaces abrasives ou zones d’appui concentrées ;
• ne jamais faire travailler la sangle vrillée, nouée ou mal positionnée ;
• vérifier la compatibilité avec les crochets, manilles, anneaux ou appareils de levage utilisés ;
• écarter toute sangle plate sans identification lisible ou présentant un doute de sécurité.

Erreurs fréquentes à éviter

• choisir une sangle plate uniquement selon sa couleur sans lire l’étiquette ;
• utiliser une sangle textile directement sur une arête vive ;
• négliger la perte de capacité liée au mode de prise ou à l’angle ;
• faire un nœud pour raccourcir une sangle plate ;
• utiliser une sangle coupée, brûlée, fortement abrasée ou sans marquage lisible ;
• faire travailler une boucle textile ou un anneau métallique dans une mauvaise direction d’effort ;
• confondre une sangle de levage avec une sangle d’arrimage ;
• remettre en service une sangle après choc, surcharge présumée ou détérioration sans contrôle adapté.

Compléter votre équipement de levage textile

Une sangle plate doit s’intégrer dans un ensemble de levage cohérent : appareil, points de prise, accessoires de liaison et protections doivent être compatibles avec la charge et la CMU recherchée.

• Pour comparer avec une autre solution textile, consultez les élingues rondes de levage.
• Pour protéger les sangles au contact des arêtes, consultez les protections contre les angles vifs.
• Pour les charges métalliques, abrasives ou les environnements sévères, comparez avec les élingues de levage acier.
• Pour les points de liaison, consultez les anneaux de levage et manilles.
• Pour les opérations avec appareil de levage ou de traction, consultez les palans, treuils et pinces.

FAQ – Sangles plates de levage

Quelle norme s’applique aux sangles plates de levage ?

Les sangles plates de levage textile relèvent de la norme EN 1492-1. L’étiquette doit rester lisible pour permettre l’identification de la CMU, de la longueur, de la matière et des informations nécessaires au contrôle.

Quelle différence entre une sangle plate et une élingue ronde ?

La sangle plate offre une surface d’appui plus large, utile pour mieux répartir l’effort sur certaines charges fragiles ou finies. L’élingue ronde est plus souple et compacte, adaptée aux mises en place rapides autour de charges de formes variées.

Une sangle plate peut-elle être utilisée sur une arête vive ?

Pas directement. Une arête vive ou une surface abrasive peut endommager rapidement la sangle textile. Il faut utiliser une protection adaptée ou choisir une autre solution de levage si la configuration ne permet pas de sécuriser l’appui.

Commander vos sangles plates de levage

La gamme Corderie Weiss permet de choisir une sangle plate adaptée à vos opérations : boucles repliées renforcées, sans fin, boucles simples, anneaux oxycoupés ou anneaux fil rond. Sélectionnez la CMU, la longueur utile, la largeur, le type de terminaison et les protections nécessaires selon la charge, le mode de prise et l’environnement de travail.

Vous pouvez commander directement vos sangles plates de levage sur le site Corderie Weiss, avec une livraison assurée sur toute la France métropolitaine.
