Élingues câble acier – Levage 1 à 4 brins, débardage et rigging

Les élingues câble acier sont utilisées pour des opérations professionnelles de levage, manutention, traction et accroche technique lorsque la robustesse mécanique du câble, sa résistance à l’abrasion et la diversité de ses terminaisons constituent des avantages déterminants.

La gamme comprend plusieurs architectures :

• élingues 1 brin à boucles ;
• élingues 1 brin avec crochet ;
• élingues 2, 3 ou 4 brins ;
• crochets à linguet ou à verrouillage automatique ;
• boucles simples, cossées ou épissées ;
• constructions spécifiques pour le débardage ;

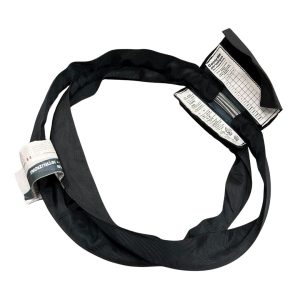

• Steel-Flex noire pour le rigging et le spectacle.

Ces solutions ne répondent pas toutes au même usage et ne doivent pas être choisies uniquement à partir du diamètre du câble.

La bonne démarche est :

usage → masse → centre de gravité → nombre de points → géométrie → mode de prise → angle → terminaison → CMU → diamètre → longueur.

Choisir la bonne élingue câble acier

Avant toute sélection, sept questions doivent être résolues.

1. S’agit-il de levage ou de traction ?

C’est la première distinction à faire.

Une élingue destinée au levage vertical est caractérisée par une CMU correspondant à une construction et à des conditions d’utilisation définies.

Une élingue de débardage répond à une logique différente : elle sert principalement à entourer puis tirer une grume au moyen d’un choker coulissant.

Une élingue de débardage ne doit donc pas être sélectionnée comme une élingue de levage simplement parce qu’elle est constituée d’un câble acier.

Pour approfondir ces différences, consulter le guide technique des élingues câble acier.

2. Combien de points de levage possède réellement la charge ?

Le nombre de brins doit correspondre à la géométrie de la charge :

• 1 brin : reprise sur un point ;
• 2 brins : charge conçue pour deux prises ;
• 3 brins : charge réellement reprise sur trois points ;
• 4 brins : charge équipée de quatre points de levage adaptés.

Il ne faut pas choisir davantage de brins uniquement parce que la charge est plus lourde.

Le nombre de brins intervient dans la stabilité et dans la répartition des efforts, mais cette répartition dépend également du centre de gravité et des angles.

3. Où se trouve le centre de gravité ?

Le poids ne suffit pas.

Le centre de gravité détermine la manière dont la charge va se placer une fois libérée de son support.

Un centre de gravité mal identifié peut provoquer :

• basculement ;
• rotation ;
• changement d’assiette ;
• surcharge d’un ou plusieurs brins ;
• modification de la position des crochets.

Si la charge se met brutalement de travers lors de la pré-tension, elle doit être reposée et l’élingage corrigé.

4. Quels angles auront réellement les brins ?

Sur une élingue multibrins, plus les câbles s’écartent de la verticale :

• plus la tension augmente dans chaque brin ;
• plus les composantes horizontales augmentent sur les points de levage ;
• plus la CMU disponible diminue.

Une élingue 2, 3 ou 4 brins ne doit donc jamais être choisie en multipliant simplement la capacité d’un brin vertical par le nombre de brins.

5. Quelle terminaison convient au point de prise ?

Le choix peut porter sur :

• boucle cossée manchonnée ;
• boucle simple manchonnée ;
• boucle épissée ;
• crochet à linguet ;
• crochet à verrouillage automatique.

La terminaison doit être choisie en fonction de la géométrie réelle de la connexion, et non uniquement selon une préférence d’habitude.

6. Quelle longueur est nécessaire ?

La longueur détermine :

• l’accessibilité des points ;
• le tirant d’air ;
• la facilité de manipulation ;
• et, sur une multibrins, directement l’angle de travail.

À écartement identique, des brins trop courts s’ouvrent davantage. Une longueur supérieure permet généralement de réduire l’angle, sous réserve de disposer d’une hauteur suffisante.

7. Dans quel environnement travaille l’élingue ?

Prendre en compte :

• abrasion ;
• arêtes ;
• humidité ;
• corrosion ;
• salissures ;
• température ;
• produits chimiques ;
• risques d’écrasement ;
• fréquence des cycles ;
• conditions de stockage.

Le câble acier est robuste, mais il n’est pas insensible aux mauvaises géométries ou aux agressions mécaniques.

Tableau de choix rapide

Élingue câble 1 brin : la configuration la plus directe

Une élingue 1 brin est adaptée lorsque la charge possède un point de levage unique permettant une suspension stable.

Le point doit être compatible avec :

• la CMU ;
• la terminaison utilisée ;
• la direction de traction ;
• le centre de gravité de la charge.

Une seule prise mal positionnée peut suffire à faire basculer ou pivoter la charge au décollage.

Boucles cossées manchonnées : protéger la zone d’appui de l’œil

L’élingue câble 1 brin à boucles cossées manchonnées possède une cosse métallique à l’intérieur de chaque œil.

Cette construction est particulièrement intéressante lorsque l’œil doit travailler régulièrement sur :

• un axe ;
• une manille ;
• un crochet ;
• un élément de raccordement clairement défini.

La cosse aide à maintenir la géométrie de l’œil et limite le contact direct du câble avec l’élément de liaison.

À privilégier lorsque

• le point de connexion est clairement défini ;
• l’œil est régulièrement sollicité sur un axe ;
• la protection de la zone d’appui est prioritaire.

Points de contrôle

Examiner particulièrement :

• la cosse ;
• sa position ;
• le manchon ;
• les fils à proximité de la terminaison ;
• tout déplacement ou déformation.

Boucles simples manchonnées : privilégier la souplesse de l’œil

L’élingue câble 1 brin à boucles simples manchonnées possède des boucles nues, sans cosse.

Cette construction est intéressante lorsque :

• une boucle souple est recherchée ;
• une grande ouverture facilite la connexion ;
• le point de prise offre un rayon d’appui compatible ;
• la présence d’une cosse rigide n’apporte pas d’avantage.

En contrepartie, le câble travaille directement dans l’œil.

Il faut donc surveiller particulièrement :

• le rayon de courbure ;
• le pincement ;
• l’écrasement ;
• l’abrasion locale ;
• l’état du câble dans la zone de contact.

Boucles épissées : un choix de géométrie et de passage

L’élingue câble 1 brin à boucles épissées utilise une terminaison réalisée par réintégration des torons dans le câble.

L’intérêt principal de cette construction est l’absence de manchon métallique saillant immédiatement derrière la boucle.

Elle devient particulièrement utile lorsque l’élingue doit :

• passer sous une charge ;
• être retirée latéralement après dépose ;
• circuler entre une pièce et son support ;
• passer près de poutres ou de profilés ;
• évoluer dans un environnement où une terminaison métallique saillante risque de s’accrocher.

Le guide des élingues câble acier détaille les différences entre boucles manchonnées, cossées et épissées.

Une boucle épissée n’est pas choisie pour obtenir davantage de CMU

L’intérêt de l’épissure est avant tout fonctionnel :

profil de terminaison + facilité de passage + dégagement de l’élingue.

Il ne faut pas considérer l’épissure comme une méthode permettant automatiquement d’augmenter la capacité à diamètre identique.

Comment choisir entre les trois boucles ?

La question à poser n’est donc pas seulement :

« quelle boucle est la plus résistante ? »

mais :

« comment cette boucle devra-t-elle réellement passer, s’appuyer et se dégager pendant la manutention ? »

Crochets intégrés : pour une prise directe sur la charge

Lorsqu’un point de levage est directement compatible avec un crochet, une élingue équipée d’un crochet évite l’ajout systématique d’une manille ou d’un autre connecteur inférieur.

L’élingue câble 1 brin avec crochet à linguet constitue la configuration la plus directe pour ce type d’accrochage.

Elle est particulièrement adaptée lorsque :

• les manutentions sont répétitives ;
• le point de levage est accessible ;
• l’accrochage et le décrochage doivent rester rapides ;
• la géométrie du point permet au crochet de travailler correctement.

Crochet à linguet : le linguet ne porte pas la charge

Le linguet contribue à retenir le point correctement engagé.

La charge doit reposer dans la zone porteuse du crochet, jamais :

• sur la pointe ;
• sur le linguet ;
• contre une partie mobile ;
• latéralement.

Linguet fermé ne signifie donc pas nécessairement crochet correctement chargé.

Crochet à verrouillage automatique : maîtriser la fermeture

La gamme comprend également des crochets à verrouillage automatique.

Cette construction est particulièrement pertinente lorsque :

• les cycles sont fréquents ;
• une fermeture mécaniquement verrouillée est recherchée ;
• le contrôle de la fermeture constitue un critère important.

Le verrouillage agit sur la fermeture du crochet.

Il ne permet jamais :

• de dépasser la CMU ;
• de compenser un mauvais point ;
• d’accepter une charge sur la pointe ;
• de corriger un mauvais angle ;
• de corriger un centre de gravité mal positionné.

Crochet à linguet ou crochet automatique ?

Le meilleur crochet reste celui qui peut s’engager complètement, se fermer normalement et travailler dans son axe.

Élingue câble 2 brins : lever sur deux points

L’élingue câble 2 brins avec crochets à linguet est adaptée aux charges conçues pour être reprises sur deux points.

La gamme proposée du Ø8 au Ø32 mm atteint notamment :

• jusqu’à 15 t dans la plage β ≤ 45° ;
• jusqu’à 11,4 t dans la plage supérieure jusqu’à β 60°.

La capacité dépend donc directement de la géométrie de travail.

Pour une fermeture mécanique des deux crochets, l’élingue câble 2 brins avec crochets à verrouillage automatique constitue l’alternative correspondante.

Deux brins ne signifient jamais automatiquement 50 % de la charge chacun

Une répartition réellement égale suppose une géométrie suffisamment symétrique :

• centre de gravité correctement placé ;
• points compatibles ;
• mêmes hauteurs ;
• mêmes longueurs actives ;
• angles comparables ;
• mise sous tension cohérente.

Un centre de gravité déplacé vers un côté peut augmenter fortement l’effort repris par ce brin.

Masse ÷ 2 n’est donc pas une méthode suffisante de dimensionnement.

Élingues 3 brins : trois points doivent réellement participer

Une élingue 3 brins est destinée à une charge comportant trois points de levage réellement prévus pour travailler ensemble.

Sous légère tension, vérifier que :

• les trois brins prennent effectivement l’effort ;
• aucun brin ne reste anormalement détendu ;
• les crochets restent correctement positionnés ;
• la charge prend l’assiette prévue.

Un brin simplement accroché n’est pas nécessairement un brin porteur.

Trois brins ne signifient pas automatiquement un tiers de charge par brin

Comme pour la 2 brins, la répartition dépend :

• du centre de gravité ;
• de la position des points ;
• de leur hauteur ;
• des angles ;
• de la rigidité de la charge.

Une charge de 6 tonnes suspendue sur trois points ne doit donc pas être dimensionnée par la seule hypothèse :

6 ÷ 3 = 2 tonnes par brin.

La mécanique réelle de la charge doit être prise en compte.

Élingue câble 4 brins : choisir quatre points pour la géométrie

Une configuration 4 brins est adaptée lorsqu’une charge possède quatre points de levage réellement conçus pour fonctionner ensemble.

Elle est particulièrement pertinente pour :

• châssis ;
• bâtis ;
• structures rectangulaires ;
• équipements volumineux ;
• charges nécessitant une reprise répartie sur quatre zones.

Mais quatre brins ne signifient jamais automatiquement :

25 % + 25 % + 25 % + 25 %.

Une différence de hauteur, de longueur ou de rigidité peut conduire certains brins à se tendre davantage que d’autres.

Le quatrième brin doit donc être considéré comme un élément de géométrie et de stabilité, et non comme une réserve automatique de capacité.

Comprendre l’angle β

Dans les configurations multibrins, β correspond à l’angle du brin par rapport à la verticale.

Plus β augmente, plus la traction dans le brin augmente.

C’est pourquoi les capacités sont données par plages d’angle et non uniquement par diamètre.

Trois règles doivent être respectées :

• utiliser des brins suffisamment longs pour limiter leur ouverture ;
• respecter les angles associés à la capacité ;
• envisager une autre architecture lorsque l’ouverture devient défavorable.

Une longueur trop courte peut fortement dégrader la géométrie

Prenons deux points éloignés.

Avec des brins courts, l’élingue s’ouvre fortement.

Avec des brins plus longs, les câbles restent davantage verticaux.

La longueur agit donc directement sur :

• β ;
• la tension dans chaque brin ;
• les efforts horizontaux ;
• la CMU disponible.

Il faut choisir la longueur avant de valider la capacité finale de l’ensemble, et non après.

Charge large : quand étudier un palonnier ?

Lorsqu’une charge est très large, même une élingue multibrins correctement dimensionnée peut être contrainte de travailler avec des angles importants.

Un palonnier de levage permet notamment d’obtenir une géométrie plus favorable lorsque les points sont fortement espacés.

Il peut permettre :

• de rapprocher les brins de la verticale ;
• de limiter les efforts horizontaux ;
• de mieux respecter la direction admissible des points ;
• de maîtriser la géométrie d’une charge longue ou large.

Un palonnier devient particulièrement pertinent lorsque la largeur ou la géométrie rendent les angles défavorables.

NF EN 13414-1+A2 : domaine des élingues câble de levage

La NF EN 13414-1+A2 est la référence applicable aux élingues en câble acier destinées aux applications générales de levage relevant de son domaine.

Elle couvre notamment les élingues :

• 1 brin ;
• 2 brins ;
• 3 brins ;
• 4 brins ;
• ainsi que certaines élingues sans fin.

Son domaine dimensionnel publié couvre les constructions prévues entre 8 et 60 mm de diamètre.

Attention aux petits diamètres

Certaines configurations 1 brin proposées descendent sous Ø8 mm.

Ces petits diamètres se situent alors hors de la plage dimensionnelle 8–60 mm publiée pour la NF EN 13414-1+A2.

Il ne faut donc jamais appliquer automatiquement une référence normative à une variante uniquement parce qu’elle appartient à la même famille.

La référence à retenir reste celle du marquage et de la documentation de l’élingue réellement livrée.

CMU : respecter la configuration réellement utilisée

La CMU correspond à une charge maximale utilisable dans des conditions définies.

Elle dépend notamment :

• du diamètre ;
• de la construction du câble ;
• de la terminaison ;
• du nombre de brins ;
• du mode d’utilisation ;
• des angles ;
• des accessoires associés.

Une valeur de CMU ne doit jamais être :

• dépassée ;
• extrapolée ;
• multipliée arbitrairement ;
• transformée en « réserve de sécurité ».

Le marquage et les informations propres à l’élingue utilisée restent la référence opérationnelle.

Câble acier, chaîne ou textile : quel matériau choisir ?

Il n’existe pas une famille meilleure dans toutes les situations.

Câble acier

Particulièrement intéressant pour :

• bonne résistance à l’abrasion ;
• souplesse métallique ;
• grande variété de terminaisons ;
• manutention industrielle ;
• compromis entre flexibilité et robustesse.

Chaîne

À étudier lorsque l’on recherche notamment :

• grande robustesse en environnement sévère ;
• composants modulaires ;
• solutions de raccourcissement sur certaines configurations ;
• excellente lisibilité des composants.

Textile

Particulièrement adapté lorsque :

• la légèreté est prioritaire ;
• les opérateurs manipulent fréquemment l’élingue ;
• la surface de la charge est sensible ;
• une grande souplesse est recherchée.

Le câble se situe donc souvent entre la souplesse du textile et la construction très modulaire d’une élingue chaîne.

Anneaux, manilles et autres interfaces : la CMU seule ne suffit pas

Les accessoires associés doivent être compatibles avec :

• la capacité ;
• le diamètre de l’œil ;
• la forme de la cosse ou de la boucle ;
• la direction de traction ;
• le rayon d’appui.

Un ensemble de levage est limité par le composant le plus faible.

Pour constituer une liaison adaptée, consulter les anneaux de levage et manilles.

Une manille ne doit pas être choisie uniquement parce qu’elle entre dans l’œil : son diamètre, sa CMU et sa géométrie de travail doivent également convenir.

Arêtes vives : le câble acier doit lui aussi être protégé

Le câble acier présente une bonne résistance à l’abrasion, mais il ne doit pas travailler directement sur une arête métallique agressive.

Une arête peut provoquer :

• marquage des fils ;
• rupture locale ;
• écrasement ;
• concentration des contraintes ;
• déformation des torons ;
• détérioration de la terminaison.

Lorsque la charge impose un contact agressif, utiliser des protections adaptées contre les angles vifs.

Débardage : une famille à distinguer du levage

Les élingues de débardage servent à encercler et tirer des grumes au sol au moyen d’un choker coulissant.

La gamme comprend notamment :

• une construction avec boucle épissée ;
• une construction avec deux embouts matricés.

Ces configurations ne doivent pas être assimilées aux élingues 1 à 4 brins utilisées pour le levage vertical.

Choker coulissant : une prise adaptée au bois

Le choker permet de former une boucle autour de la grume.

Sous traction, la boucle se resserre et crée une prise en étranglement permettant de déplacer le bois.

Cette architecture est adaptée à une charge qui ne possède naturellement aucun anneau de levage ou point fixe.

Le débardage impose cependant des contraintes particulières :

• frottement au sol ;
• boue ;
• branches ;
• souches ;
• pierres ;
• blocages ;
• risques d’écrasement du câble.

Le contrôle de l’état du câble est donc particulièrement important.

Boucle épissée ou embouts matricés en débardage ?

La boucle épissée apporte une terminaison plus progressive et un grand œil de raccordement.

La construction à embouts matricés privilégie une terminaison compacte.

L’élingue de débardage avec deux embouts matricés et choker coulissant est particulièrement intéressante lorsque le câble doit être :

• tiré au sol ;
• passé entre des branches ;
• récupéré dans les rémanents ;
• utilisé dans un environnement forestier encombré.

La terminaison doit donc être choisie selon le mode de raccordement et la manière dont l’élingue circulera réellement sur le terrain.

Résistance à la rupture et CMU : ne jamais les confondre

Une donnée de résistance minimale à la rupture n’est pas une CMU.

Elle ne constitue pas :

• une masse maximale de grume directement admissible ;
• une capacité de levage ;
• une force utilisable sans autre dimensionnement.

Une élingue de débardage doit être choisie en cohérence avec :

treuil + câble + choker + raccordements + terrain + effort réel de traction.

Steel-Flex : câble armé et discrétion pour le rigging

L’élingue noire armée Steel-Flex est destinée à un environnement encore différent : le rigging, le spectacle et l’événementiel.

Sa construction associe une âme métallique et une enveloppe noire, afin de combiner :

• élément porteur métallique ;
• souplesse d’une estrope ;
• intégration visuelle discrète.

Elle ne doit être assimilée automatiquement ni à une élingue ronde textile classique, ni à une élingue câble nue conventionnelle.

Les conditions d’utilisation à retenir sont celles de son marquage, de son certificat et de sa documentation propre.

Contrôle avant chaque utilisation

Pour une élingue câble de levage, contrôler au minimum :

• identification et marquage ;
• CMU ;
• câble ;
• fils cassés ;
• état des torons ;
• écrasements ;
• pliures ;
• vrilles ;
• cage d’oiseau ;
• corrosion ;
• boucles ;
• cosses ;
• manchons ;
• épissures ;
• crochets ;
• linguets ou verrouillages ;
• accessoires associés.

Une anomalie sur une terminaison peut rendre l’ensemble impropre au levage même si le câble paraît encore en bon état.

Fils cassés

Les fils cassés peuvent être liés à :

• fatigue ;
• abrasion ;
• flexions répétées ;
• corrosion ;
• surcharge locale.

Leur nombre ne doit pas être jugé uniquement à l’œil ou selon une règle générale mémorisée.

Il faut tenir compte notamment :

• de leur concentration ;
• de leur position ;
• de la construction du câble ;
• des critères applicables à l’élingue considérée.

Une concentration de fils rompus dans une zone doit attirer immédiatement l’attention.

Toron détérioré

Un toron :

• ouvert ;
• coupé ;
• déplacé ;
• fortement déformé ;

constitue un défaut majeur.

L’élingue doit être mise à l’écart lorsque son intégrité n’est plus garantie.

Écrasement et aplatissement

Un câble écrasé a perdu sa géométrie normale.

La structure interne peut être endommagée même si l’extérieur semble encore relativement continu.

Les causes fréquentes sont :

• câble coincé sous une charge ;
• pincement ;
• stockage sous une pièce lourde ;
• mauvaise position dans un accessoire ;
• passage forcé.

Une déformation permanente importante nécessite une mise à l’écart pour contrôle.

Vrille, pliure et cage d’oiseau

Une vrille ou une pliure vive modifie la structure du câble.

La cage d’oiseau correspond à une ouverture anormale des torons, donnant au câble un aspect gonflé ou désorganisé.

Ce défaut traduit une déformation grave et impose le retrait du service.

Manchons, cosses et épissures

Les terminaisons font partie intégrante de l’élingue.

Manchon

• fissure ;
• déplacement ;
• glissement ;
• déformation.

Cosse

• déformation ;
• déplacement ;
• mauvais positionnement dans l’œil.

Épissure

• régularité ;
• position des torons ;
• fils cassés ;
• ouverture anormale ;
• corrosion ;
• déformation de la zone de transition.

Une terminaison endommagée impose la mise à l’écart même si le reste du câble paraît correct.

Crochets : contrôler la géométrie et la fermeture

Vérifier :

• absence de fissure ;
• absence de déformation ;
• absence d’ouverture anormale ;
• état du linguet ou du verrouillage ;
• absence de charge en pointe ;
• liberté d’orientation.

Le point de charge doit reposer dans la zone porteuse du crochet.

Un linguet ou un verrouillage ne permet jamais de rendre acceptable une mauvaise position.

Ne jamais raccourcir une élingue câble par improvisation

Ne jamais :

• nouer le câble ;
• torsader un brin pour le raccourcir ;
• créer une boucle improvisée ;
• raccorder deux élingues par un nœud ;
• ajouter des serre-câbles pour improviser une réparation.

Une mauvaise longueur doit être corrigée par une élingue correctement dimensionnée ou une autre architecture de levage.

Pré-tension : contrôler avant de décoller complètement

1. confirmer la masse réelle ;
2. identifier le centre de gravité ;
3. contrôler les points de levage ;
4. vérifier la CMU ;
5. installer les terminaisons ;
6. supprimer les torsions ;
7. mettre progressivement sous tension ;
8. observer quels brins deviennent porteurs ;
9. vérifier l’assiette de la charge ;
10. contrôler les crochets ;
11. vérifier les angles ;
12. contrôler les zones de contact ;
13. poursuivre seulement lorsque la charge est stable.

La pré-tension permet de confronter la géométrie prévue à la mécanique réelle de la charge.

Vérification périodique des accessoires de levage

En France, les accessoires de levage relevant du champ de l’arrêté du 1er mars 2004 doivent faire l’objet d’une vérification périodique tous les douze mois, comportant un examen de leur état de conservation.

La réglementation cite notamment parmi les détériorations à rechercher :

• déformation ;
• hernie ;
• étranglement ;
• toron cassé ;
• nombre de fils cassés supérieur à la limite admissible ;
• linguet détérioré ;
• autre limite d’emploi prévue par la notice.

Cette vérification périodique ne remplace jamais le contrôle avant utilisation.

Elle concerne les accessoires de levage entrant dans le champ du texte et ne doit pas être appliquée indistinctement à une élingue de traction forestière simplement parce qu’elle contient un câble acier.

Stockage

Après utilisation :

• nettoyer suffisamment l’élingue pour pouvoir l’examiner ;
• la laisser sécher ;
• éviter le stockage directement au sol ;
• éviter les plis serrés ;
• éviter l’écrasement ;
• surveiller la corrosion ;
• protéger les terminaisons contre les chocs ;
• identifier clairement le matériel mis au rebut.

Un stockage correct facilite directement le contrôle avant l’utilisation suivante.

Quel type d’élingue câble choisir selon la charge ?

Pièce avec un seul point de levage

Choisir une 1 brin.

• connexion par manille ou axe → boucle cossée ;
• grande boucle souple → boucle simple ;
• passage difficile → boucle épissée ;
• accrochage direct → crochet.

Pièce longue avec deux points

Choisir une 2 brins, puis contrôler :

• écartement ;
• centre de gravité ;
• longueur ;
• angle β ;
• compatibilité des crochets.

Bâti à trois points

Choisir une 3 brins uniquement si les trois prises sont réellement destinées à participer au levage.

Châssis à quatre points

Choisir une 4 brins pour correspondre à la géométrie de la charge, sans présumer une répartition parfaitement égale entre les quatre brins.

Charge très large

Étudier un palonnier si les brins doivent s’ouvrir excessivement.

Passage sous une machine ou dans un espace encombré

Étudier la boucle épissée si l’absence d’un manchon métallique saillant apporte un avantage réel.

Manutentions répétitives sur anneaux adaptés

Étudier une terminaison par crochet.

Traction de grumes

Utiliser une élingue de débardage avec choker, et non une élingue de levage détournée de son usage.

Rigging et spectacle

Étudier une Steel-Flex lorsque l’âme métallique et la finition noire répondent à la configuration d’accroche.

FAQ

Comment choisir entre une élingue câble 1, 2, 3 ou 4 brins ?

Le nombre de brins doit correspondre aux points réellement nécessaires pour suspendre et stabiliser la charge. Il faut ensuite tenir compte du centre de gravité, de l’écartement des points, de la longueur et des angles. Ajouter des brins ne signifie pas automatiquement augmenter proportionnellement la capacité.

Quelle différence entre boucle cossée, boucle simple et boucle épissée ?

La boucle cossée protège et stabilise l’œil lorsqu’il travaille sur un axe ou une manille. La boucle simple conserve un œil souple sans cosse. La boucle épissée supprime le manchon métallique saillant derrière l’œil et devient particulièrement intéressante lorsque l’élingue doit passer sous une charge ou dans un environnement encombré.

Pourquoi l’angle des brins réduit-il la capacité ?

Parce que plus les brins s’écartent de la verticale, plus leur tension augmente. La CMU d’une multibrins doit donc être choisie selon la plage d’angle réellement obtenue et non uniquement selon le diamètre du câble.

Élingues câble acier : choisir la configuration avant le diamètre

La question correcte n’est pas :

« Quel diamètre de câble faut-il pour cette charge ? »

Elle est :

« Quelle configuration permettra à cette charge d’être levée correctement ? »

Le diamètre intervient ensuite.

Pour une opération de levage, la démarche correcte reste :

masse → centre de gravité → points de levage → nombre de brins → angles → terminaison → CMU → diamètre → longueur → accessoires.

Pour une opération de débardage, le raisonnement devient :

traction → treuil → terrain → grume → câble → choker → terminaisons.

Et pour le rigging :

charge → structure porteuse → points d’accroche → géométrie → capacité → réglementation applicable → accessoires.

C’est cette distinction entre les usages, les géométries et les terminaisons qui permet de choisir une élingue câble réellement adaptée au travail à réaliser.
