Élingue câble 1 brin avec crochet à verrouillage automatique — EN 13414-1+A2

L’élingue câble acier 1 brin avec crochet à verrouillage automatique est conçue pour les opérations professionnelles nécessitant une prise directe sur la charge avec fermeture mécanique du crochet.

Elle associe un câble acier galvanisé, une maille de tête côté appareil de levage et un crochet automatique côté charge. Lorsque le crochet est correctement engagé et verrouillé, cette configuration apporte une liaison particulièrement intéressante pour les manutentions répétitives, les charges fréquemment accrochées et décrochées et les situations où la maîtrise de la fermeture constitue un critère important.

La gamme Corderie Weiss est disponible du Ø8 au Ø32 mm, avec des CMU en levage direct de 700 kg à 11 000 kg et des longueurs utiles allant jusqu’à 10 m, sous réserve des longueurs minimales réalisables selon le diamètre.

Choisir la bonne élingue câble 1 brin avec crochet automatique

Cette configuration est particulièrement pertinente lorsque :

• la charge dispose d’un point de levage compatible avec un crochet ;
• les opérations d’accrochage sont fréquentes ;
• une fermeture mécaniquement verrouillée est recherchée ;
• le point de prise reste accessible pour vérifier le bon engagement du crochet ;
• la charge peut être stabilisée correctement sur un seul point ;
• l’environnement justifie une élingue câble acier ;
• l’ajout systématique d’une manille intermédiaire n’apporte pas d’intérêt.

Avant de choisir le diamètre et la longueur, contrôler :

• la masse réelle de la charge ;
• la CMU nécessaire ;
• le diamètre de câble ;
• la longueur utile ;
• la position du centre de gravité ;
• la géométrie du point de levage ;
• l’ouverture nécessaire pour recevoir le crochet ;
• la possibilité pour le crochet de s’aligner dans la direction de traction ;
• les risques de charge en pointe ;
• les risques d’appui latéral ;
• les arêtes et zones abrasives ;
• les risques d’écrasement du câble ;
• la fréquence des cycles ;
• l’environnement thermique, chimique et corrosif.

Le verrouillage automatique sécurise la fermeture du crochet. Il ne corrige jamais un mauvais point de prise ou une mauvaise géométrie de levage.

Pour approfondir le choix du câble, les modes de levage et les critères de contrôle, consulter le guide technique des élingues câble acier.

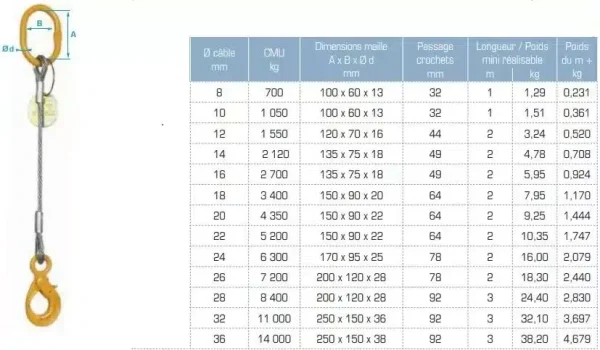

Tableau CMU — Élingue câble 1 brin avec crochet à verrouillage automatique

La gamme technique correspondante confirme ces CMU, dimensions de mailles, passages de crochets et longueurs minimales.

La CMU portée sur l’élingue réellement livrée et son marquage reste toujours la référence opérationnelle.

Le passage du crochet est un vrai critère de choix

Une CMU suffisante ne garantit pas que le crochet corresponde au point de levage.

Le passage disponible augmente avec la capacité du crochet :

• Ø8 et Ø10 : 32 mm ;
• Ø12 : 44 mm ;
• Ø14 et Ø16 : 49 mm ;
• Ø18 à Ø22 : 64 mm ;
• Ø24 et Ø26 : 78 mm ;
• Ø28 et Ø32 : 92 mm.

Cette dimension doit être comparée à la géométrie réelle de :

• l’anneau ;
• la maille ;
• la chape ;
• la manille ;
• ou tout autre point prévu pour recevoir le crochet.

Si le point est trop gros, le crochet peut :

• rester sur sa pointe ;
• ne pas atteindre sa position porteuse ;
• ne pas se verrouiller correctement ;
• prendre un appui latéral.

Dans ce cas, augmenter simplement la CMU de l’élingue n’est pas une solution.

Crochet automatique : ce que signifie réellement le verrouillage

Le crochet à verrouillage automatique possède un mécanisme destiné à maintenir sa fermeture dans la configuration de travail prévue.

Avant levage, il faut obtenir :

engagement correct + fermeture complète + verrouillage complet.

Le mécanisme ne doit pas :

• rester partiellement ouvert ;
• forcer contre le point de prise ;
• recevoir directement la charge ;
• être bloqué par de la saleté, un choc ou une déformation.

La notice d’utilisation impose le contrôle du bon fonctionnement des dispositifs de verrouillage avant mise en service.

Crochet verrouillé ne signifie pas crochet correctement chargé

C’est le point essentiel de cette terminaison.

Un crochet peut être parfaitement verrouillé tout en étant mal utilisé.

Il peut encore travailler :

• sur sa pointe ;
• de travers ;
• latéralement ;
• coincé dans un anneau trop étroit ;
• avec une charge qui appuie sur son mécanisme ;
• dans une direction non prévue.

La charge doit être positionnée dans la zone porteuse du corps du crochet.

Le crochet doit rester libre de s’orienter naturellement dans la direction de traction. La notice interdit explicitement la charge sur la pointe et demande au crochet de rester libre de s’incliner pour éviter la flexion.

Le mécanisme de verrouillage n’est pas porteur

Le verrouillage ferme le crochet.

Il n’est pas destiné à constituer une surface de reprise de charge.

Si le point de levage appuie directement :

• sur le système de fermeture ;
• sur le verrou ;
• sur une partie mobile du crochet ;

la géométrie est incorrecte.

Il faut alors modifier la liaison ou sélectionner un point/accessoire compatible.

Pourquoi choisir le crochet automatique plutôt que le crochet à linguet ?

Les deux solutions permettent l’accrochage direct de la charge.

La différence se situe principalement au niveau de la maîtrise de la fermeture.

Crochet à linguet

Le linguet constitue un dispositif de retenue simple.

Cette version est particulièrement adaptée lorsque :

• le point est très accessible ;
• l’opérateur contrôle facilement l’engagement ;
• la manutention est classique ;
• une fermeture mécanique simple répond au besoin.

Crochet à verrouillage automatique

Cette configuration devient particulièrement pertinente lorsque :

• les accrochages et décrochages sont fréquents ;
• les cycles de manutention sont répétés ;
• la fermeture du crochet doit être mécaniquement verrouillée ;
• le point de prise ou l’environnement rend souhaitable une maîtrise renforcée de la fermeture ;
• les procédures internes privilégient le crochet automatique.

Pour comparer directement, consulter l’élingue câble 1 brin avec crochet à linguet.

Le crochet automatique n’augmente pas la CMU

Les deux versions utilisent le même tableau de capacité du câble :

• Ø8 : 700 kg ;
• Ø16 : 2,70 t ;
• Ø24 : 6,30 t ;
• Ø32 : 11 t.

Le crochet automatique est donc choisi pour sa fonction de fermeture, pas pour obtenir davantage de capacité.

Une configuration de 4,35 t reste limitée à 4,35 t, que son crochet soit à linguet ou automatique.

Une différence intéressante : l’ouverture du crochet

Pour une même CMU, le crochet automatique présente sur cette gamme un passage supérieur à celui de la version à linguet.

Quelques exemples :

Ces dimensions correspondent aux deux configurations de la même gamme technique.

Cela peut constituer un avantage important lorsque le point de prise est relativement volumineux.

Mais une plus grande ouverture n’autorise toujours pas un chargement en pointe ou de travers.

Quand une boucle reste-t-elle préférable ?

Le crochet intégré est très pratique lorsque le point de prise est connu et compatible.

Mais une terminaison par boucle reste préférable lorsque :

• l’interface varie selon les charges ;
• une manille doit être choisie spécifiquement ;
• le point de prise ne permet pas au crochet de travailler correctement ;
• une connexion par axe est plus adaptée ;
• le crochet intégré serait trop encombrant.

Dans ce cas, l’élingue câble 1 brin à boucles cossées manchonnées permet de choisir séparément l’accessoire de liaison.

Le meilleur système n’est pas celui qui possède le plus de composants de sécurité.

C’est celui dont chaque composant travaille correctement dans la géométrie réelle.

Comment choisir le diamètre ?

La sélection doit commencer par la CMU nécessaire.

Charges légères à intermédiaires

• Ø8 : 700 kg
• Ø10 : 1,05 t
• Ø12 : 1,55 t
• Ø14 : 2,12 t
• Ø16 : 2,70 t

Charges intermédiaires à lourdes

• Ø18 : 3,40 t
• Ø20 : 4,35 t
• Ø22 : 5,20 t
• Ø24 : 6,30 t

Fortes capacités

• Ø26 : 7,20 t
• Ø28 : 8,40 t
• Ø32 : 11,00 t

Le diamètre influence également :

• la masse de l’élingue ;
• sa souplesse ;
• les dimensions du crochet ;
• les dimensions de la maille de tête ;
• la longueur minimale réalisable ;
• la facilité de manipulation.

Ne pas surdimensionner uniquement pour obtenir un crochet plus grand sans vérifier la cohérence de l’ensemble.

Choisir la longueur utile

La fiche propose des longueurs de 1 à 10 m, mais les longueurs minimales de fabrication dépendent du diamètre.

Ø8 et Ø10

Longueur minimale : 1 m

Ø12 à Ø26

Longueur minimale : 2 m

Ø28 et Ø32

Longueur minimale : 3 m

Une élingue trop courte peut :

• rendre la connexion difficile ;
• placer le crochet dans une mauvaise orientation ;
• réduire la liberté de mouvement nécessaire ;
• rapprocher le câble d’une zone agressive.

Une élingue trop longue peut :

• augmenter inutilement le poids ;
• traîner au sol ;
• accrocher un obstacle ;
• compliquer la manutention.

Une élingue câble ne doit jamais être raccourcie par nœud ou torsion.

Centre de gravité : indispensable en levage 1 brin

Une élingue 1 brin ne stabilise pas automatiquement la charge.

Une fois suspendue, celle-ci cherche à placer son centre de gravité sous le point de suspension.

Un point mal positionné peut entraîner :

• basculement ;
• rotation ;
• modification brutale de l’assiette ;
• déplacement du crochet dans le point de prise ;
• chargement défavorable du crochet.

La notice de la gamme demande que le point de fixation du crochet se trouve au-dessus du centre de gravité et recommande une mise en charge lente afin de vérifier l’équilibre.

Mise sous légère tension : valider le crochet avant décollage

La légère pré-tension constitue une véritable phase de contrôle.

1. vérifier la masse de la charge ;
2. contrôler la CMU ;
3. examiner le câble ;
4. contrôler l’ensemble de tête ;
5. engager complètement le crochet ;
6. fermer et verrouiller le mécanisme ;
7. vérifier que la charge repose dans la zone porteuse ;
8. contrôler l’absence d’appui sur la pointe ;
9. vérifier que le mécanisme de verrouillage reste libre ;
10. contrôler l’alignement du crochet ;
11. éliminer toute torsion du câble ;
12. mettre progressivement sous tension ;
13. observer la charge et son centre de gravité ;
14. contrôler les zones de contact ;
15. vérifier de nouveau le crochet ;
16. dégager la zone ;
17. poursuivre progressivement le levage.

Si le crochet tourne fortement, se place sur sa pointe, si le verrouillage travaille contre le point ou si la charge bascule :

reposer immédiatement et corriger la configuration.

NF EN 13414-1+A2

La NF EN 13414-1+A2, actuellement en vigueur, couvre les élingues câble destinées aux applications générales de levage, notamment les élingues à 1, 2, 3 et 4 brins avec des câbles à câblage normal compris entre 8 et 60 mm dans son domaine d’application.

La présente gamme de Ø8 à Ø32 mm entre donc entièrement dans cette plage dimensionnelle.

La fiche produit indique :

• câble acier galvanisé ;
• classe de résistance 1770 N/mm² ;
• conformité EN 13414-1+A2 ;
• diamètres Ø8 à Ø32 mm.

La capacité à respecter reste celle inscrite sur l’accessoire réellement livré.

À propos du coefficient d’utilisation

La norme NF EN 13414-1+A2 précise notamment qu’elle n’intègre pas dans son domaine les élingues jetables ayant un coefficient d’utilisation inférieur à 5.

Pour la présente élingue assemblée, il ne faut cependant pas transformer un coefficient de conception en marge disponible pour l’utilisateur.

La règle opérationnelle reste simple :

CMU marquée = limite maximale d’utilisation dans la configuration correspondante.

Une CMU de 6,30 t n’autorise jamais un dépassement au motif qu’un coefficient de sécurité existe en conception.

Caractéristiques techniques

Les douze diamètres et longueurs proposés sont confirmés par la fiche actuelle ; le tableau technique de la construction confirme les CMU, passages de crochets et longueurs minimales.

Avantages concrets

Fermeture mécaniquement verrouillée

Le crochet possède un dispositif de verrouillage qui doit être complètement fermé avant levage.

Accrochage direct

Le crochet intégré évite l’ajout d’un connecteur intermédiaire lorsque le point de la charge est directement compatible.

Adaptée aux cycles répétés

Cette terminaison est particulièrement intéressante lorsque les opérations d’accrochage et de décrochage sont fréquentes.

Passage de crochet important

Selon la capacité, l’ouverture utile s’étend de 32 à 92 mm.

Large plage de CMU

La gamme couvre 700 kg à 11 tonnes en levage direct.

Câble acier galvanisé

La construction offre une solution adaptée à de nombreux environnements industriels, tout en imposant les contrôles propres aux câbles acier : fils, torons, écrasements, corrosion et déformations.

Domaines d’utilisation

Cette élingue est notamment adaptée aux opérations de :

• maintenance industrielle ;
• mécanique ;
• chaudronnerie ;
• construction métallique ;
• préfabrication ;
• BTP ;
• travaux publics ;
• montage industriel ;
• manutention de machines ;
• levage d’outillages ;
• charges équipées d’anneaux compatibles ;
• opérations répétitives sous pont roulant ;
• utilisation sous palan ;
• utilisation sous potence ou grue.

Pour comparer les différentes configurations 1 à 4 brins, consulter la famille des élingues câble acier.

Compatibilité du point de levage

Le point de prise doit être :

• spécifiquement prévu pour le levage ;
• de capacité suffisante ;
• compatible avec le passage du crochet ;
• suffisamment dégagé ;
• correctement orienté ;
• dimensionné pour permettre au crochet de travailler dans son corps et non sur sa pointe.

Une capacité nominale suffisante ne garantit pas une bonne connexion.

Pour constituer un point correctement dimensionné, consulter les anneaux de levage et manilles.

Si le point n’est pas compatible avec le crochet

Ne jamais :

• forcer le crochet ;
• engager uniquement la pointe ;
• laisser le point reposer sur le mécanisme de fermeture ;
• bloquer volontairement le verrou ouvert ;
• modifier le crochet.

Il faut alors utiliser :

• une manille adaptée ;
• un anneau compatible ;
• une élingue terminée par boucle ;
• ou une autre architecture de prise.

Pour les tôles, poutres ou profilés ne possédant pas de point adapté, consulter les pinces et griffes de levage.

Arêtes et faibles rayons d’appui

La notice impose de protéger les élingues contre :

• les angles vifs ;
• les arêtes ;
• les appuis de faible diamètre.

Un mauvais contact peut provoquer :

• coupure de fils ;
• abrasion ;
• écrasement ;
• aplatissement ;
• déformation des torons ;
• concentration d’efforts.

Lorsque la charge comporte une zone agressive, utiliser une protection contre les angles vifs ou modifier le trajet de l’élingue.

Écrasement et aplatissement du câble

Le câble doit conserver sa géométrie.

Un écrasement peut résulter :

• d’un câble coincé sous la charge ;
• d’un pincement ;
• d’un stockage incorrect ;
• d’un choc ;
• d’un passage forcé.

Une zone fortement écrasée ou aplatie doit conduire à mettre l’élingue à l’écart pour examen.

Fils cassés et torons

Le contrôle doit porter sur :

• les fils cassés ;
• leur nombre ;
• leur concentration ;
• leur localisation ;
• l’état des torons ;
• les zones proches des terminaisons.

Des fils brisés dans les torons font partie des défauts justifiant le retrait de l’élingue pour examen selon la notice de la gamme.

Vrille, pliure et cage d’oiseau

Ne jamais :

• nouer le câble ;
• le torsader pour réduire sa longueur ;
• forcer une pliure ;
• poursuivre l’utilisation après une déformation importante.

Une cage d’oiseau, une vrille permanente ou une déformation des torons indique une modification structurelle du câble.

L’élingue doit être mise à l’écart.

Contrôle des cosses et manchons

Les terminaisons doivent être inspectées avec le câble.

Contrôler :

• position des cosses ;
• absence de déformation ;
• état des manchons ;
• absence de fissure ;
• absence de glissement ;
• absence d’usure importante ;
• transition entre câble et terminaison.

La notice prévoit la mise à l’écart en présence d’usure, distorsion ou fissure des terminaisons ou manchons.

Contrôle spécifique du crochet automatique

Avant chaque utilisation, vérifier :

• corps du crochet sans fissure ;
• absence de déformation ;
• absence d’usure anormale ;
• mécanisme mobile ;
• fermeture complète ;
• verrouillage complet ;
• absence de choc sur le mécanisme ;
• absence de jeu anormal ;
• ouverture compatible avec le point de prise.

Un verrouillage qui ne fonctionne pas normalement impose l’arrêt immédiat de l’utilisation.

Température et environnement

Pour la construction avec câble à âme textile documentée sur cette gamme, la plage indiquée est de −40 °C à +100 °C.

La notice proscrit par ailleurs l’utilisation en milieu acide et demande une validation spécifique en présence :

• de produits chimiques ;
• de métaux en fusion ;
• de matières corrosives ;
• de conditions dangereuses particulières.

Il ne faut pas généraliser cette plage à une construction différente sans vérifier sa documentation.

Chocs et efforts dynamiques

Éviter :

• reprise brutale du mou ;
• démarrage violent ;
• freinage sec ;
• choc ;
• chute suivie d’une remise en tension ;
• tentative d’arracher une charge bloquée.

La notice prescrit une mise en charge lente et des manœuvres sans chocs ni à-coups.

Quand passer à plusieurs brins ?

Une élingue 1 brin est pertinente lorsque la charge possède un point permettant une suspension stable.

Si elle présente :

• deux ou plusieurs points de levage ;
• une grande longueur ;
• un risque de rotation ;
• une stabilité insuffisante sur un point ;

une élingue multibrins ou un palonnier de levage peut être plus approprié.

Le nombre de brins doit être déterminé par la géométrie de la charge, pas par le matériel disponible dans l’atelier.

Contrôle avant utilisation

• Marquage présent et lisible
• CMU compatible avec la charge
• Diamètre conforme
• Longueur adaptée
• Maille de tête en bon état
• Câble sans écrasement
• Absence de pliure vive
• Absence de vrille
• Absence de déformation des torons
• Pas de concentration anormale de fils cassés
• Absence de corrosion importante
• Cosses correctement positionnées
• Manchons intacts
• Crochet sans fissure
• Crochet sans déformation
• Verrouillage mobile et fonctionnel
• Fermeture complète
• Point de prise compatible avec le passage
• Charge située dans la zone porteuse du crochet
• Aucun appui sur la pointe
• Aucun appui sur le mécanisme de verrouillage
• Crochet libre de s’aligner
• Centre de gravité identifié
• Absence d’arête agressive
• Charge stable sous légère tension

Critères nécessitant une mise à l’écart

Retirer l’élingue du service pour examen notamment en présence de :

• marquage absent ou illisible ;
• fils cassés importants ou concentrés ;
• toron déformé ou endommagé ;
• écrasement ;
• pliure permanente ;
• forte déformation du câble ;
• corrosion excessive ;
• terminaison déformée ;
• manchon fissuré ;
• cosse déformée ;
• crochet fissuré ou ouvert ;
• usure importante du crochet ;
• verrouillage défectueux ;
• mécanisme bloqué ;
• trace de chauffe ;
• doute après surcharge ou choc.

Ne jamais tenter une remise en service par :

• redressage du crochet ;
• modification du verrou ;
• soudure ;
• meulage ;
• réparation improvisée d’un manchon ;
• torsion du câble.

La notice interdit les interventions techniques telles que soudage, meulage ou traitement thermique sur l’élingue.

Vérification périodique

En France, les accessoires de levage concernés doivent être soumis tous les douze mois à une vérification périodique destinée à contrôler leur état de conservation.

L’article 24 cite notamment comme détériorations à rechercher :

• déformation ;
• hernie ;
• étranglement ;
• toron cassé ;
• nombre excessif de fils cassés ;
• linguet détérioré ;
• ou toute autre limite d’emploi précisée par la notice.

Sur cette version à crochet automatique, le contrôle doit naturellement porter également sur le fonctionnement complet du dispositif de verrouillage.

Cette périodicité annuelle ne remplace jamais :

• l’inspection avant chaque utilisation ;
• la mise à l’écart immédiate en cas d’anomalie ;
• le contrôle après choc ;
• l’examen après surcharge présumée ;
• une surveillance renforcée en service sévère.

FAQ

Quel est l’avantage réel du crochet à verrouillage automatique ?

Il apporte une fermeture mécaniquement verrouillée du crochet, particulièrement intéressante lors des opérations répétitives ou lorsque la maîtrise de la fermeture constitue un critère prioritaire. Il n’augmente pas la CMU et ne corrige pas un mauvais positionnement du crochet.

Comment choisir entre crochet à linguet et crochet automatique ?

Le linguet convient lorsque l’accrochage reste très accessible et facilement contrôlable. Le crochet automatique est à privilégier lorsqu’une fermeture mécaniquement verrouillée est recherchée. Il possède également, sur cette gamme, un passage supérieur à celui du crochet à linguet à capacité comparable.

Peut-on utiliser un crochet automatique si le point de prise est légèrement trop gros ?

Non. Le crochet doit pouvoir s’engager complètement et travailler dans sa zone porteuse. Si le point empêche la fermeture, le verrouillage ou l’alignement correct, il faut utiliser une autre interface de liaison.

Une élingue 1 brin conçue pour l’accrochage direct et verrouillé

L’élingue câble 1 brin avec crochet à verrouillage automatique est destinée aux professionnels qui recherchent :

accrochage direct + fermeture mécanique + capacité clairement identifiée.

La gamme couvre :

Ø8 à Ø32 mm — 700 kg à 11 tonnes — passage crochet 32 à 92 mm — longueurs jusqu’à 10 m selon diamètre.

La démarche de choix correcte est :

masse + CMU + diamètre + longueur + centre de gravité + passage du crochet + géométrie du point de prise.

Le crochet automatique apporte une maîtrise renforcée de la fermeture.

Il ne rend jamais acceptable une charge en pointe, un effort latéral ou un point d’accrochage incompatible.

Lorsque la charge et le crochet sont correctement compatibles, cette configuration constitue une solution particulièrement efficace pour les cycles de manutention fréquents. Pour un point nécessitant une interface différente, une boucle cossée associée à une manille adaptée reste plus pertinente ; en cas de configuration particulière, le choix peut être validé avec le conseil technique Weiss.
