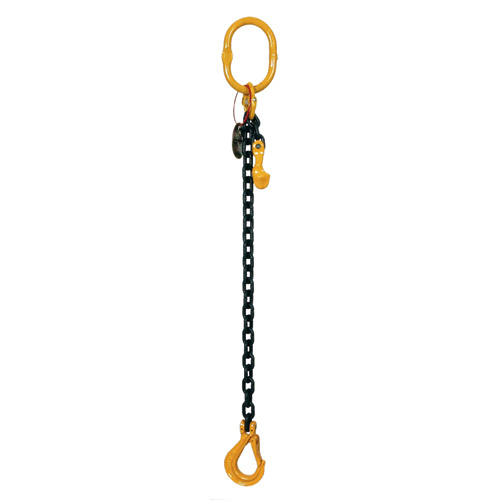

Élingue chaîne 1 brin Grade 80 avec crochet à linguet et raccourcisseur

L’élingue chaîne 1 brin Grade 80 avec raccourcisseur est conçue pour les levages sur point de prise unique lorsque la longueur de travail doit pouvoir être ajustée à la configuration réelle de la charge. Le raccourcisseur permet de modifier la longueur active du brin sans torsion, nœud ni montage improvisé.

Disponible du Ø 6 au Ø 20 mm, pour des CMU de 1,12 à 12,5 tonnes, cette configuration associe chaîne Grade 80, crochet à linguet, maille de tête et griffe de raccourcissement dans un ensemble destiné au levage professionnel.

Choisir la bonne élingue chaîne 1 brin avec raccourcisseur

Le choix commence par la CMU nécessaire en levage direct, mais il ne s’arrête pas au poids de la charge.

Pour sélectionner correctement l’élingue, vérifier :

• la masse réelle à lever ;
• la position du centre de gravité ;
• la résistance et la géométrie du point de levage ;
• le diamètre de chaîne correspondant à la CMU ;
• la longueur utile nécessaire ;
• la possibilité de positionner correctement le crochet ;
• la compatibilité de la maille de tête avec le crochet de l’appareil de levage ;
• les contraintes d’arêtes, de température, de corrosion ou d’environnement agressif ;
• la nécessité réelle d’un réglage de longueur.

Tableau de choix : diamètre et CMU

Ces capacités correspondent à la gamme Grade 80 présentée en 1 brin vertical. La CMU indiquée sur la plaquette de l’élingue réellement utilisée reste la référence prioritaire.

Longueurs utiles disponibles : de 1 à 10 mètres selon la variante sélectionnée.

Pourquoi choisir une version avec raccourcisseur ?

Sur une élingue 1 brin, le raccourcisseur sert principalement à adapter la longueur active du brin à la hauteur de travail et à la géométrie de la manutention.

Il est particulièrement utile lorsque :

• la même élingue doit être utilisée sur plusieurs charges compatibles ;
• les points de prise sont situés à des hauteurs différentes selon les pièces ;
• la hauteur disponible sous crochet varie ;
• une longueur excessive de chaîne rendrait la manutention moins pratique ;
• le professionnel veut conserver une capacité d’ajustement sans modifier ou nouer la chaîne.

Sur une élingue 1 brin, le raccourcisseur n’a pas pour fonction d’équilibrer plusieurs brins entre eux : il règle la longueur active du brin unique.

Sur les configurations 2, 3 ou 4 brins, le même principe de raccourcissement peut en revanche servir à ajuster différentes longueurs pour tenir compte de la géométrie de la charge.

Pour les charges nécessitant plusieurs points de reprise, consulter la gamme complète des élingues chaîne Grade 80 de 1 à 4 brins.

Utiliser correctement la griffe de raccourcissement

La présence d’un raccourcisseur est un avantage uniquement s’il est utilisé comme un composant de levage, et non comme un simple système permettant de reprendre arbitrairement un maillon.

Le raccourcisseur doit être compatible avec :

• le diamètre de chaîne ;
• le Grade 80 ;
• le système d’élingue assemblé ;
• la capacité de l’ensemble.

Le maillon sélectionné doit être complètement engagé dans la position fonctionnelle prévue par la griffe. Un engagement partiel est interdit.

Après réglage :

1. vérifier que la chaîne n’est ni vrillée ni nouée ;
2. vérifier l’engagement complet du maillon dans le raccourcisseur ;
3. positionner le crochet dans son point de prise ;
4. mettre légèrement l’ensemble en tension ;
5. contrôler à nouveau le raccourcisseur avant de décoller la charge ;
6. effectuer la levée progressivement.

Un raccourcissement ne doit jamais être obtenu au moyen d’un boulon, d’un nœud, d’une torsion de chaîne, d’un crochet improvisé ou d’un maillon partiellement engagé.

Le raccourcisseur n’augmente pas la CMU

Réduire la longueur active de l’élingue ne crée aucune capacité de levage supplémentaire.

La capacité à retenir reste celle correspondant à l’élingue complète, à son marquage, à sa configuration et à ses conditions d’utilisation.

Le composant ayant la capacité admissible la plus faible limite toujours l’ensemble. La chaîne, le crochet, le raccourcisseur, la maille de tête et le point de levage doivent donc former une chaîne mécanique cohérente.

Caractéristiques techniques

La fiche actuelle Weiss confirme les huit diamètres disponibles, les longueurs de 1 à 10 m et la conformité annoncée EN 818-4+A1. Le guide technique Weiss précise également le coefficient d’utilisation de référence de 4 pour cette gamme Grade 80.

Coefficient d’utilisation 1:4 : aucune marge de surcharge

Le coefficient d’utilisation appartient au dimensionnement de l’équipement.

Il ne constitue pas une réserve exploitable.

Une élingue de CMU 3,15 t reste limitée à 3,15 t dans la configuration correspondant à cette CMU. Le coefficient 4 ne permet en aucun cas de dépasser la charge maximale d’utilisation.

Crochet à linguet : contrôler le véritable point d’appui

Le crochet doit reprendre l’effort au fond du crochet, dans la zone prévue pour le chargement.

À éviter absolument :

• charge en pointe ;
• traction latérale non prévue ;
• crochet contraint dans un point trop étroit ;
• appui de la charge sur le linguet ;
• point de prise dont la géométrie empêche le crochet de se positionner librement.

Le linguet n’est pas porteur. Son rôle est de limiter le risque de sortie accidentelle de l’élément engagé ; il ne doit jamais reprendre la charge.

Pour contrôler la compatibilité d’un montage ou sélectionner les composants adaptés, consulter les crochets et mailles de levage Grade 80.

Avantages concrets

Réglage de la longueur sans modification de la chaîne

La griffe permet d’utiliser une longueur active inférieure à la longueur totale disponible tout en conservant un composant prévu pour cette fonction.

Elle évite les solutions improvisées qui dégradent totalement la maîtrise de la configuration.

Polyvalence sur plusieurs hauteurs de prise

Une même élingue peut être adaptée à différentes hauteurs de travail compatibles, ce qui est particulièrement intéressant en atelier, maintenance industrielle ou chantier lorsque les dimensions des pièces évoluent.

Contrôle visuel accessible

Chaîne, crochet, linguet, maille de tête et raccourcisseur restent directement accessibles à l’inspection.

Le professionnel peut rapidement identifier :

• déformation ;
• allongement anormal ;
• usure ;
• entaille ;
• corrosion ;
• crochet ouvert ou tordu ;
• linguet endommagé ;
• raccourcisseur déformé ou usé ;
• mauvais engagement d’un maillon.

Robustesse en environnement industriel

La chaîne Grade 80 est adaptée aux manutentions industrielles et aux charges métalliques lorsqu’une solution robuste et contrôlable est recherchée.

Elle ne doit toutefois jamais être considérée comme insensible aux arêtes, températures élevées, produits chimiques, corrosion ou chocs.

Domaines d’utilisation

Cette élingue chaîne 1 brin Grade 80 avec raccourcisseur est notamment adaptée aux opérations de :

• maintenance industrielle ;
• mécanique lourde ;
• chaudronnerie ;
• métallerie ;
• construction métallique ;
• BTP et chantier ;
• préfabrication ;
• montage et démontage de machines ;
• manutention d’outillages ;
• levage de bâtis et ensembles mécano-soudés ;
• manutention sous palan, pont roulant, potence ou appareil de levage adapté.

Elle est particulièrement intéressante lorsqu’un même brin doit pouvoir être adapté à différentes hauteurs de prise.

Points de vigilance et limites d’utilisation

Une élingue 1 brin reste une élingue à point unique

La présence d’un raccourcisseur ne transforme pas une élingue 1 brin en système permettant de stabiliser une charge longue ou présentant plusieurs points de reprise.

Si la géométrie de la charge impose deux, trois ou quatre points d’accrochage, sélectionner directement une configuration multibrins dans la gamme élingues chaîne Grade 80.

Le centre de gravité doit rester maîtrisé

Sur un brin unique, le point de levage doit permettre à la charge de trouver une position stable sous le crochet.

Une CMU suffisante ne compense jamais :

• un centre de gravité mal identifié ;
• un point de prise mal positionné ;
• une charge susceptible de basculer ;
• une structure insuffisamment résistante autour du point de levage.

Arêtes : la chaîne n’est pas indestructible

Une chaîne acier ne doit pas être posée sans réflexion sur une arête simplement parce qu’elle est métallique.

Un maillon peut subir :

• flexion locale ;
• indentation ;
• entaille ;
• appui ponctuel ;
• perte de section ;
• concentration d’effort.

Le rayon réel de l’arête, l’orientation du maillon et les conditions de contact doivent être vérifiés. Toute protection ou réduction de capacité prévue pour le système doit être respectée.

Température, corrosion et produits chimiques

Il n’existe pas de valeur de température ou de déclassement unique à appliquer sans distinction à toutes les élingues chaîne.

Les limites dépendent de l’ensemble réellement assemblé : chaîne, crochet, maille, raccourcisseur et composants associés.

En présence de températures particulières, de produits chimiques, d’acides, d'atmosphères corrosives ou de procédés de traitement, vérifier les conditions d’utilisation correspondant à l’élingue avant levage.

Éviter toute mise en charge brutale

Un démarrage violent, une reprise brutale du mou ou l’arrachement d’une charge bloquée peut provoquer des efforts dynamiques très supérieurs à ceux d’un levage maîtrisé.

La mise en tension puis le décollage doivent rester progressifs.

Conformité, contrôle et sécurité

Avant chaque utilisation, contrôler au minimum :

• identification et CMU lisibles ;
• état général des maillons ;
• absence de fissure, torsion ou déformation ;
• absence d’usure ou de perte de section anormale ;
• état de la maille de tête ;
• état et ouverture du crochet ;
• fonctionnement du linguet ;
• état de la griffe de raccourcissement ;
• engagement correct du maillon dans la griffe ;
• absence de modification ou réparation improvisée ;
• position correcte de l’ensemble après légère mise en tension.

Une anomalie susceptible d’affecter la résistance, la capacité ou l’identification de l’élingue impose sa mise à l’écart avant nouvelle utilisation. Les critères dimensionnels de mise au rebut doivent être ceux du système réellement utilisé ; il ne faut pas appliquer un seuil générique provenant d’une autre gamme.

Vérification périodique

En France, les accessoires de levage utilisés professionnellement sont soumis à une vérification périodique tous les douze mois conformément à l’article 24 de l’arrêté du 1er mars 2004.

Cette vérification réglementaire ne remplace ni le contrôle avant utilisation ni un examen supplémentaire après un choc, une surcharge suspectée ou une détérioration.

Aller plus loin dans le choix de l’élingue

Le raccourcisseur n’est qu’un élément du dimensionnement. Pour contrôler les CMU, les modes de prise, les angles, les arêtes, les composants, les contrôles et les critères de retrait, consulter le guide complet Weiss des élingues chaîne.

Pour choisir une autre architecture de levage, retrouver toutes les élingues chaîne Grade 80 – 1 à 4 brins.

Lorsque les points de prise de la charge doivent être complétés ou contrôlés, consulter les anneaux de levage et manilles adaptés à la direction réelle des efforts.

Pour les besoins de remplacement ou de sélection des composants Grade 80, accéder aux crochets et mailles de levage.

Enfin, lorsque la capacité recherchée rend la chaîne Grade 80 lourde ou encombrante, comparer avec la gamme élingues chaîne Grade 100 en utilisant les capacités propres au Grade 100, et non un coefficient appliqué arbitrairement aux valeurs Grade 80.

FAQ – Élingue chaîne 1 brin Grade 80 avec raccourcisseur

À quoi sert le raccourcisseur sur une élingue chaîne 1 brin ?

Il permet de réduire la longueur active du brin pour adapter l’élingue à la hauteur de prise ou à la géométrie de la manutention. Le maillon doit être engagé complètement dans une griffe compatible avec le diamètre et le système de chaîne.

Le raccourcisseur augmente-t-il la CMU de l’élingue ?

Non. Raccourcir le brin ne crée aucune capacité supplémentaire. La CMU applicable reste celle identifiée pour l’élingue complète et sa configuration d’utilisation.

Peut-on raccourcir une chaîne de levage autrement qu’avec la griffe prévue ?

Non. Un nœud, une torsion, un boulon, un crochet improvisé ou l’engagement partiel d’un maillon ne constituent pas des méthodes acceptables de réglage d’une élingue de levage.

Élingue chaîne Grade 80 réglable : choisir selon la configuration réelle

Cette élingue 1 brin avec crochet à linguet et raccourcisseur est particulièrement adaptée lorsqu’un point unique de levage est correctement défini mais que la longueur active du brin doit pouvoir varier.

Sélectionner d’abord la CMU correspondant à la charge, puis le diamètre de chaîne et la longueur totale nécessaires. Avant levage, régler le raccourcisseur, engager complètement le maillon, mettre l’ensemble légèrement en tension et contrôler le positionnement de chaque composant.

Si la charge exige plusieurs points de prise, une autre répartition des efforts ou une capacité supérieure à diamètre comparable, choisir directement la configuration adaptée dans les gammes de levage Corderie Weiss plutôt que de détourner l’utilisation d’une élingue 1 brin.
