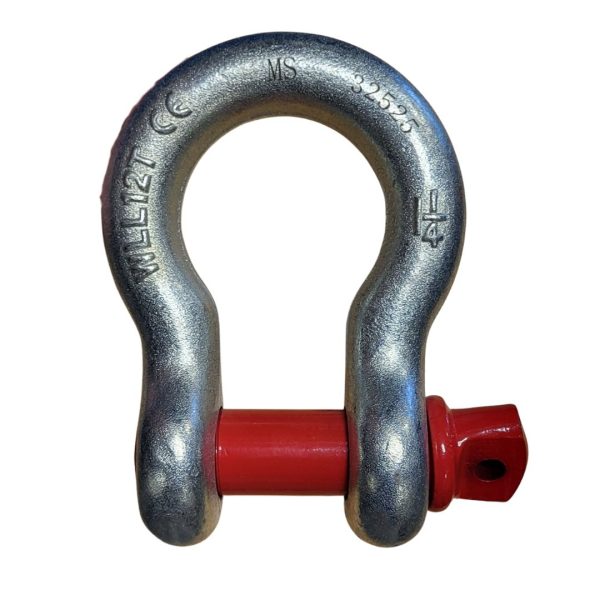

Manille lyre haute résistance à axe vissé – CMU de 330 kg à 55 tonnes

La manille lyre haute résistance à axe vissé Corderie Weiss est conçue pour les opérations de levage, traction ou arrimage exigeant une résistance mécanique maximale. Réalisée en acier forgé, trempé et revenu, elle garantit une sécurité optimale sur toutes les capacités, de 330 kg jusqu’à 55 tonnes, conformes  la norme EN 13889.

Caractéristiques techniques détaillées

• Capacités (CMU) : 330 kg – 500 kg – 750 kg – 1 t – 1,5 t – 2 t – 3,25 t – 4,75 t – 6,5 t – 8,5 t – 9,5 t – 12 t – 13,5 t – 17 t – 25 t – 35 t – 55 t.
• Matériau : acier haute résistance, forgé, trempé et revenu.
• Finition : galvanisée à chaud ou peinte selon modèle (protection anticorrosion).
• Axe : vissé, filetage précis, sécurité par goupille ou serrage manuel renforcé.
• Coefficient de rupture : 1 : 5 selon EN 13889 (testée à 5 fois la CMU).
• Marquages : CMU, lot de fabrication, CE et référence norme – garantissant traçabilité et conformité.
• Angle d’utilisation : jusqu’à 120 ° (charge centrée) – réduction de CMU à prévoir selon l’inclinaison.
• Température d’utilisation : -20 °C à +200 °C (selon traitement et lubrification).

Conformité & sécurité

Conforme à la norme EN 13889  cette manille lyre répond aux exigences européennes en matière de levage. testée en usine avec un coefficient de sécurité 5:1. Elle est adaptée pour une utilisation avec élingues chaîne, câbles acier ou sangles textiles, dans le respect de la Directive Machines 2006/42/CE.

Applications professionnelles

Cette manille lyre est idéale pour :

• Levage industriel, manutention lourde, BTP, logistique, transport.
• Fixation d’élingues, palonniers, poulies ou crochets.
• Travaux maritimes et portuaires – résistance à la corrosion.
• Applications de levage mixte (textile, câble, chaîne).

Vos avantages

• Large gamme de capacités : 330 kg à 55 tonnes.
• Traçabilité totale : marquage CMU + numéro de lot.
• Utilisation simple : axe vissé démontable sans outil.
• Longévité : acier traité et protection anticorrosion.
• Polyvalence : compatible avec tous types d’élingues et accessoires de levage.

Produits complémentaires sur Corderie Weiss

Complétez votre équipement de levage avec des accessoires compatibles :

• Maillon rapide zingué – pour relier élingues, chaînes et manilles.
• Crochet à linguet grade 80 – sécurité renforcée sur les systèmes de levage.
• Poulie double avec crochet – redirection et démultiplication de charge.
• Sangle de levage 4 t – EN 1492-1 – alternative textile pour charges délicates.

FAQ – Foire aux questions

Q1 : Quelle différence entre axe vissé et axe boulonné ?

L’axe vissé permet un montage rapide et fréquent, idéal pour les manipulations répétées. L’axe boulonné goupillé offre un verrouillage permanent adapté aux montages fixes ou vibrants.

Q2 : Que signifie le coefficient de rupture 1:5 ?

Il indique que la manille a été testée pour résister à 5 fois sa charge maximale d’utilisation (CMU). C’est une garantie de sécurité pour les levages critiques ou dynamiques en conformité avec normes et directives

Q3 : La manille peut-elle être utilisée avec des sangles textiles ?

Oui, à condition que le rayon de courbure soit adapté et que l’effort reste dans les limites de CMU. C’est une solution souple et sûre pour des charges peintes ou fragiles.

Q4 : Comment vérifier la conformité d’une manille ?

Elle doit être marquée CE, indiquer la CMU, la norme EN 13889 et le numéro de lot. Toute absence de marquage CE et de CMU rend le produit non conforme.

Q5 : Quand faut-il remplacer une manille ?

En cas de filetage usé, de déformation de la lyre, d’oxydation avancée, de trace de matage ou si la CMU devient illisible. Une inspection périodique est obligatoire selon la fréquence d’utilisation.
