Poulie de traction ou de renvoi pour câble acier

La poulie de traction ou de renvoi permet de guider, dévier ou reprendre un câble acier dans une opération de traction, de tirage, de renvoi d’effort ou de manutention lourde. Elle est utilisée lorsqu’il faut modifier l’axe de travail du câble, contourner un obstacle, créer un point de renvoi ou intégrer une poulie dans un montage de mouflage.

Conçue pour les environnements professionnels exigeants, cette poulie ouvrante permet d’engager le câble sans démonter toute la ligne. Elle trouve sa place sur chantier, en maintenance industrielle, en travaux publics, en manutention lourde, en dépannage ou dans tout montage technique nécessitant un renvoi fiable avec câble acier.

Choisir la bonne poulie de traction ou de renvoi

Le choix d’une poulie ne se limite jamais à la charge à déplacer. Il faut vérifier la CMU, le diamètre du câble acier, le diamètre du réa, le type de montage, l’encombrement disponible, l’angle de renvoi et la résistance réelle du point d’ancrage.

Une poulie de renvoi ne travaille pas comme un simple guide. Selon l’angle formé par le câble, l’effort repris par le point d’ancrage peut être fortement supérieur à l’effort de traction appliqué. Le montage complet doit donc être cohérent : câble, poulie, manille, crochet, anneau, treuil, appareil de traction et point fixe doivent être dimensionnés ensemble.

• Pour un renvoi de câble : contrôler l’angle de travail et la résistance du point d’ancrage.
• Pour une traction horizontale : vérifier l’effort réel exercé par le treuil ou l’appareil de tirage.
• Pour un mouflage : tenir compte de la répartition des efforts dans chaque brin de câble.
• Pour une utilisation régulière : choisir un diamètre de réa cohérent avec le câble afin de limiter l’usure et les contraintes de flexion.

Caractéristiques techniques

• Poulie ouvrante pour câble acier.
• Utilisation en traction, renvoi, guidage de câble ou montage de mouflage.
• Corps acier robuste, adapté aux contraintes de chantier, d’atelier et de maintenance.
• Réa dimensionné selon le diamètre du câble, pour limiter les contraintes de flexion et améliorer le guidage.
• Ouverture latérale permettant l’insertion du câble sans démontage complet de la ligne.
• Montage sur bague ou sur roulement selon la déclinaison sélectionnée.
• Capacités disponibles jusqu’à 31,5 tonnes selon modèle.

Tableau des variantes disponibles

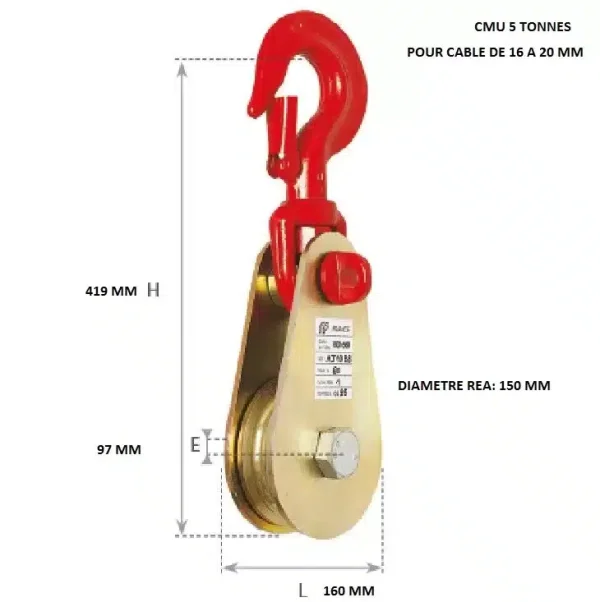

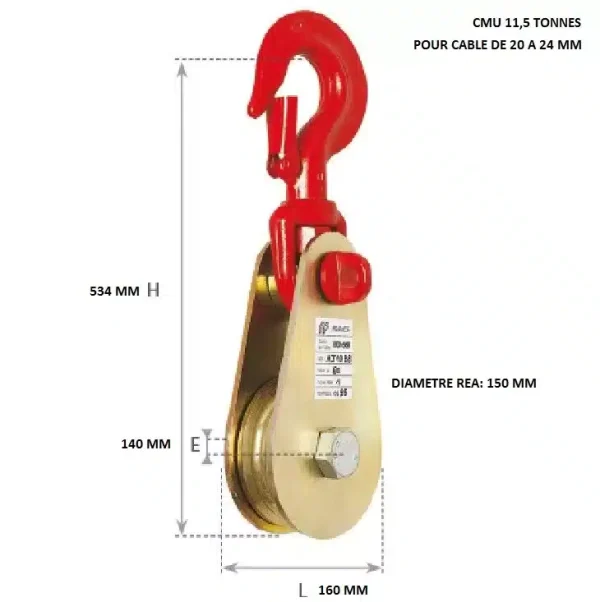

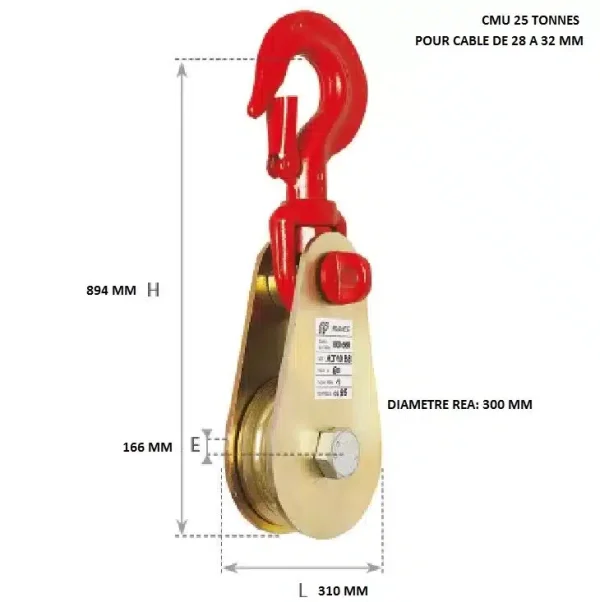

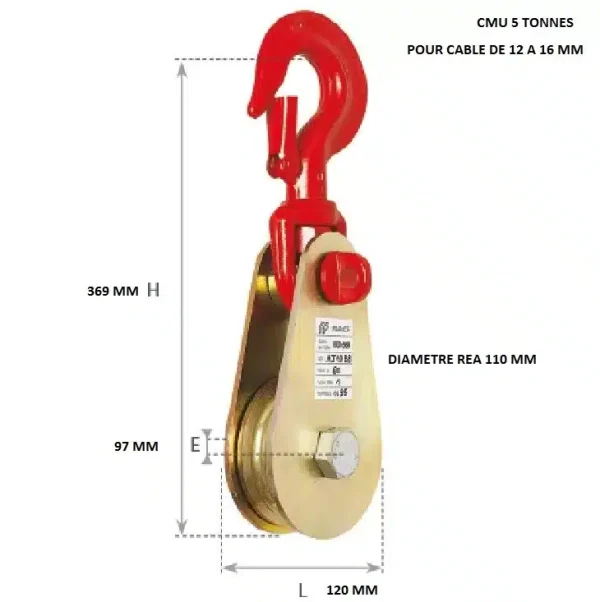

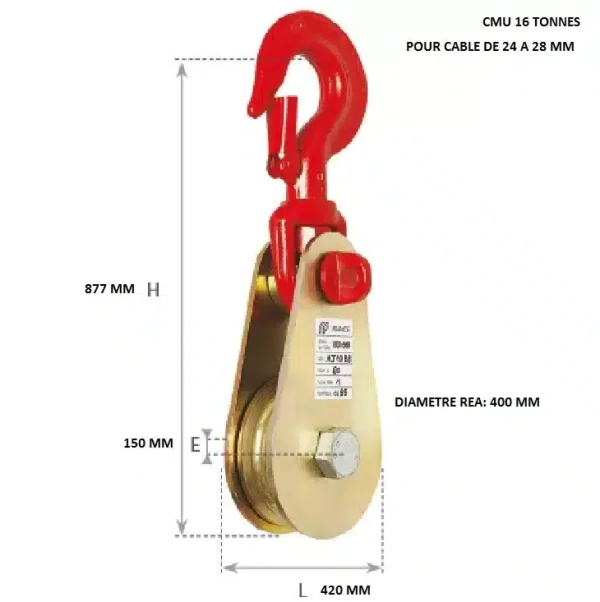

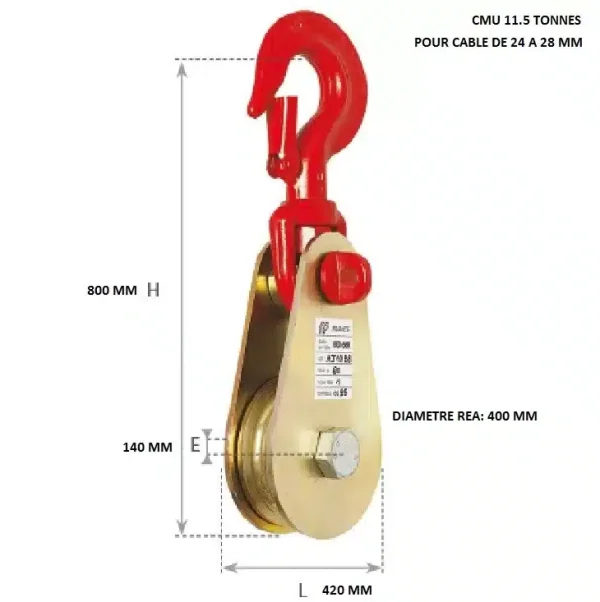

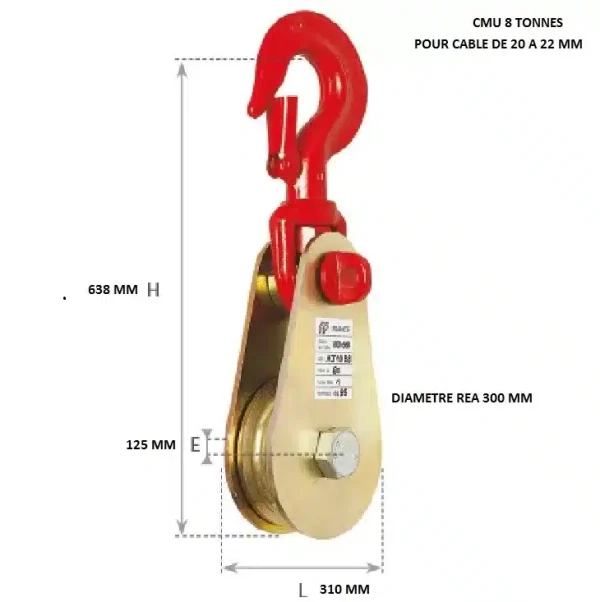

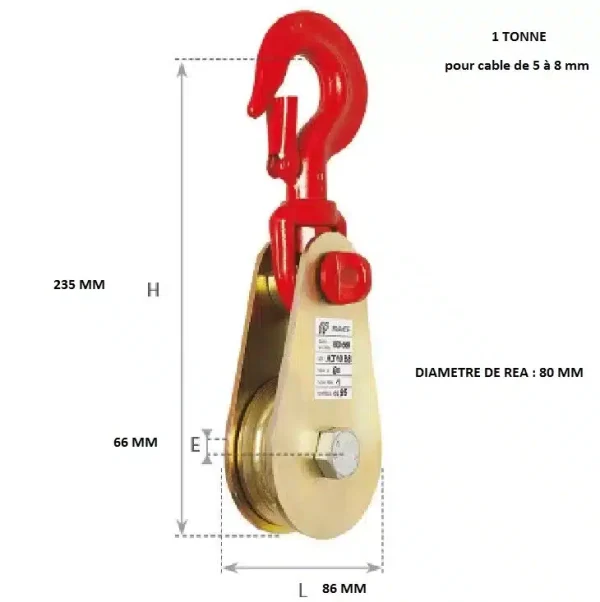

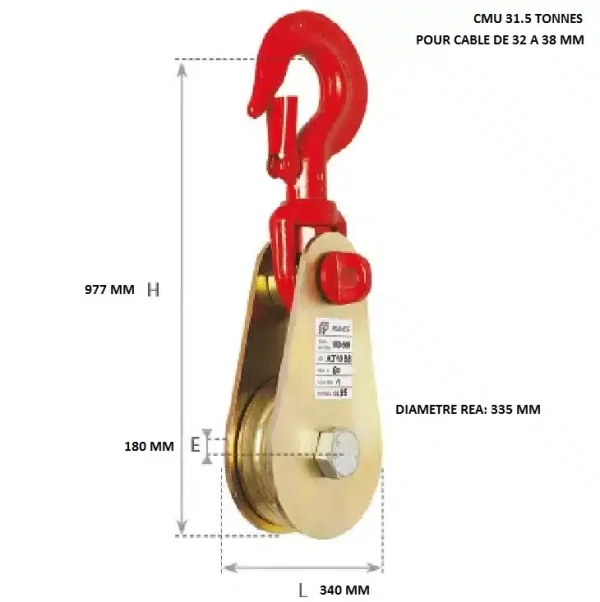

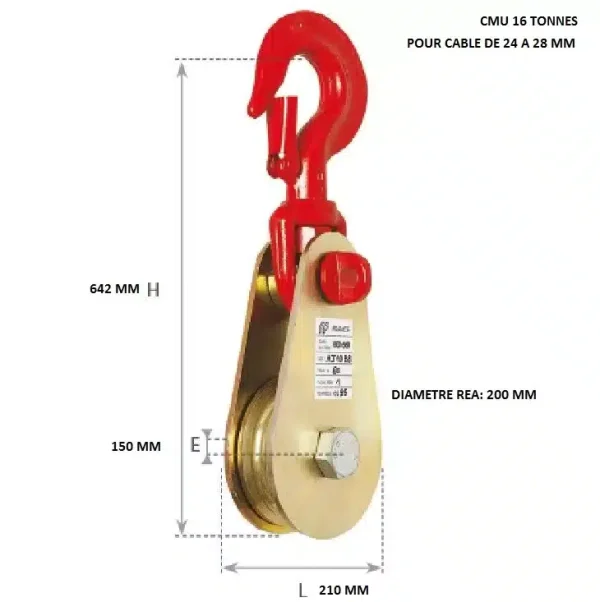

Les variantes ci-dessous permettent de sélectionner la poulie selon la capacité, le type de montage, le diamètre du câble acier, le diamètre du réa et les principales dimensions d’encombrement. Les cotes correspondent au schéma technique du produit : H pour la hauteur, L pour la largeur et E pour l’épaisseur.

Montage sur bague ou sur roulement : quelle version choisir ?

Les versions sur bague conviennent aux montages de traction ou de renvoi où la rotation du réa reste ponctuelle ou modérée. Elles offrent une solution robuste, simple et adaptée aux usages courants de chantier, de maintenance ou de manutention.

Les versions sur roulement sont à privilégier lorsque la poulie tourne plus régulièrement, lorsque le câble est fortement sollicité ou lorsque l’on recherche une meilleure fluidité de fonctionnement. Elles sont particulièrement adaptées aux montages plus intensifs, aux rotations fréquentes ou aux configurations où le rendement mécanique devient important.

Bien lire le couple câble / réa

Le diamètre du câble acier et le diamètre du réa doivent être cohérents. Un réa trop petit par rapport au câble impose une flexion excessive, accélère l’usure du câble et peut dégrader la sécurité du montage. À l’inverse, une poulie correctement dimensionnée améliore le guidage, réduit les contraintes et prolonge la durée de vie de la ligne.

• Diamètre câble : correspond à la plage de câble acier compatible avec la poulie.
• Diamètre réa : influence directement le rayon de courbure imposé au câble.
• CMU : doit être choisie selon l’effort réel repris par la poulie, et non uniquement selon la charge déplacée.
• Dimensions H / L / E : permettent de vérifier l’encombrement de la poulie dans le montage.

Utilisations professionnelles

Renvoi de câble acier

La poulie permet de modifier l’axe d’un câble acier lorsqu’un treuil, un appareil de traction ou un point d’ancrage ne peut pas être aligné directement avec la charge. Elle permet de déporter l’effort, contourner un obstacle ou travailler depuis une position plus favorable.

Traction et tirage

Associée à un treuil ou à un appareil de traction, elle permet de guider le câble et d’adapter le montage à la configuration réelle du terrain. Elle peut être utilisée pour déplacer, positionner ou retenir une charge, sous réserve que tous les composants soient correctement dimensionnés.

Mouflage et démultiplication d’effort

Dans un montage de mouflage, la poulie participe à la répartition des efforts entre plusieurs brins de câble. Ce type de configuration doit être calculé avec rigueur, car les efforts dans les points fixes, les accessoires et les poulies peuvent rapidement devenir importants.

Maintenance, chantier et manutention lourde

Cette poulie convient aux opérations de maintenance industrielle, de travaux publics, de déplacement de pièces lourdes, de reprise d’effort, de guidage de câble ou d’installation temporaire sur chantier.

Points de vigilance avant utilisation

• Ne jamais dépasser la CMU de la poulie sélectionnée.
• Vérifier que le diamètre du câble acier correspond bien à la variante choisie.
• Contrôler l’état du câble : torons cassés, corrosion, écrasement, pliure, usure ou déformation.
• Contrôler l’état du réa, de l’axe, du flasque ouvrant, du crochet et du linguet de sécurité.
• Tenir compte de l’angle de renvoi, qui peut fortement augmenter l’effort repris par le point d’ancrage.
• Utiliser uniquement des accessoires de liaison compatibles avec la charge réelle : manilles, anneaux, crochets ou points fixes adaptés.
• Ne pas utiliser cette poulie avec une corde textile si la variante sélectionnée est prévue pour câble acier.
• Ne jamais se placer dans l’axe du câble sous tension.

Pour compléter votre montage

Une poulie de traction ou de renvoi doit être intégrée dans une ligne complète et cohérente. Le câble, les accessoires de liaison, le point d’ancrage et l’appareil de traction doivent être choisis avec la même exigence que la poulie elle-même.

FAQ – Poulie de traction ou de renvoi

Quelle différence entre une poulie de traction et une poulie de renvoi ?

Une poulie de renvoi sert principalement à modifier l’axe du câble. Une poulie de traction est intégrée dans un montage destiné à tirer, déplacer ou positionner une charge. Dans les deux cas, la poulie reprend un effort important et doit être dimensionnée selon la CMU, le câble, l’angle de travail et le point d’ancrage.

Pourquoi le diamètre du réa est-il important ?

Le diamètre du réa conditionne le rayon de courbure imposé au câble acier. Un réa trop petit augmente les contraintes de flexion, accélère l’usure du câble et peut réduire la sécurité du montage. Il faut donc choisir une poulie compatible avec le diamètre réel du câble utilisé.

Quand choisir une version sur roulement ?

Une version sur roulement est intéressante lorsque la poulie est utilisée régulièrement, lorsque le réa tourne fréquemment ou lorsque l’on recherche un fonctionnement plus fluide. Pour des montages plus ponctuels, une version sur bague peut suffire si elle est correctement dimensionnée.

Une poulie robuste pour les montages de traction, renvoi et manutention

Cette poulie de traction ou de renvoi est conçue pour les professionnels qui doivent guider un câble acier, modifier un axe de travail ou créer un montage de traction cohérent. Le choix de la bonne variante doit tenir compte de la capacité, du diamètre du câble, du diamètre du réa, de l’encombrement disponible et des efforts réellement repris par le montage.

Avant toute utilisation, l’ensemble de la ligne doit être contrôlé : poulie, câble, treuil ou appareil de traction, accessoires de liaison, point d’ancrage et angle de travail. Une poulie bien choisie n’est pas seulement une question de capacité nominale : c’est une question de cohérence mécanique complète.
