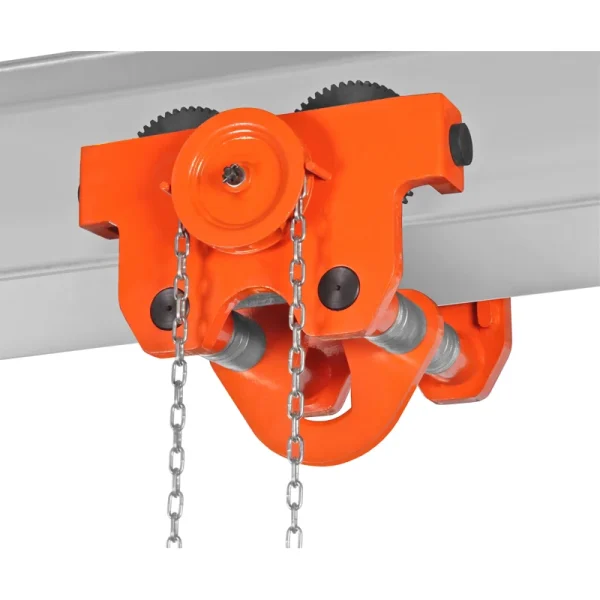

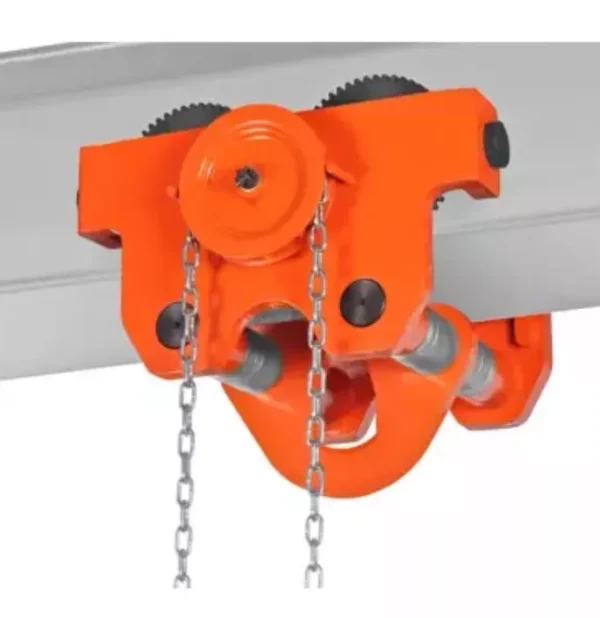

Chariot porte-palan à direction par chaîne charges lourdes – CMU 10 à 30 tonnes

Le chariot porte-palan à direction par chaîne charges lourdes permet de suspendre et déplacer un palan sous poutre lorsque les charges à manutentionner dépassent les capacités des chariots standards. Avec des CMU disponibles en 10, 20 et 30 tonnes, il s’adresse aux opérations de levage lourd nécessitant une translation manuelle contrôlée, progressive et adaptée à des efforts importants.

Conçu pour les environnements professionnels exigeants, ce chariot à translation par chaîne sans fin permet de déplacer l’ensemble palan + charge sous une poutre compatible, sans motorisation, avec une meilleure maîtrise qu’un déplacement par poussée. Il est destiné aux ateliers lourds, sites industriels, maintenance, structures métalliques, portiques et postes de levage forte capacité.

Choisir le bon chariot porte-palan à direction par chaîne charges lourdes

Le choix d’un chariot porte-palan charges lourdes dépend d’abord de la CMU du palan, de la charge réelle à déplacer, de la capacité de la poutre, de la largeur d’aile, du type de profilé et de la configuration du poste de levage. À ces capacités, le chariot ne doit jamais être considéré comme un simple accessoire : il fait partie intégrante de la sécurité de la ligne de levage.

La CMU 10 tonnes convient aux opérations lourdes mais encore courantes en atelier, maintenance industrielle, montage mécanique ou déplacement de charges sous poutre. Elle est adaptée lorsque le palan, la poutre et les accessoires associés sont dimensionnés pour une ligne de levage forte capacité, avec déplacement horizontal maîtrisé.

La CMU 20 tonnes est destinée aux charges plus importantes, aux installations de levage lourd et aux opérations nécessitant une marge supérieure. Elle impose une vigilance renforcée sur le support, les butées, l’alignement, la qualité du chemin de roulement et la capacité réelle de la structure porteuse.

La CMU 30 tonnes répond aux configurations les plus exigeantes. Elle doit être réservée aux opérations préparées, encadrées et réalisées avec une structure parfaitement vérifiée. À ce niveau de charge, la moindre incohérence entre chariot, palan, poutre, accessoires et charge peut devenir critique.

La direction par chaîne est particulièrement pertinente pour les charges lourdes, car elle évite de pousser directement la charge ou le palan. L’opérateur agit sur une chaîne de manœuvre pour déplacer progressivement le chariot sous la poutre. Cette solution améliore le contrôle du déplacement et limite les efforts directs sur la charge.

La hauteur de manœuvre standard de 2,5 m doit être vérifiée selon la hauteur réelle de l’installation. Des hauteurs de manœuvre différentes peuvent être nécessaires lorsque la poutre est plus haute, lorsque l’opérateur travaille depuis un niveau spécifique ou lorsque la configuration du poste impose une commande plus longue.

Caractéristiques techniques

Avantages concrets

La direction par chaîne permet de déplacer une charge lourde sous poutre sans pousser directement l’ensemble palan + charge. L’opérateur contrôle le mouvement avec plus de progressivité, ce qui est essentiel lorsque l’inertie de la charge devient importante.

Les CMU 10, 20 et 30 tonnes couvrent les besoins de levage lourd en atelier, industrie et maintenance. Cette plage de capacité permet d’associer le chariot à des palans forte capacité, sous réserve de compatibilité avec la poutre et la structure porteuse.

La largeur réglable permet d’adapter le chariot à différents profilés. Les 2 axes utilisables facilitent l’adaptation à plusieurs configurations de poutres compatibles, ce qui rend le chariot plus souple à intégrer sur site.

Le support anti-casse galets et anti-inclinaison renforce la sécurité constructive du chariot. Sur des charges lourdes, ce point est important : le chariot doit rester correctement guidé sur la poutre, même lorsque les efforts sont élevés.

La hauteur de manœuvre de 2,5 m permet une commande manuelle depuis le sol ou depuis un niveau de travail adapté. Elle doit être choisie en cohérence avec la hauteur réelle de l’installation.

Domaines d’utilisation

Le chariot porte-palan à direction par chaîne charges lourdes est destiné aux professionnels qui doivent déplacer des charges importantes sous poutre, avec une manœuvre manuelle contrôlée.

• Maintenance industrielle lourde : remplacement d’équipements, déplacement de pièces importantes, intervention sur machines.
• Ateliers lourds : manutention de composants mécaniques, outillages, ensembles métalliques ou charges techniques.
• Industrie mécanique et métallurgie : déplacement sous poutre de charges à forte CMU.
• Portiques et structures acier : translation manuelle d’un palan forte capacité sur chemin de roulement compatible.
• Chantier équipé : déplacement horizontal de charges lourdes sous structure vérifiée.
• Levage technique : opérations nécessitant une translation progressive sans motorisation.

Conformité, sécurité et bonnes pratiques

Un chariot porte-palan à direction par chaîne charges lourdes est un équipement associé à une opération de levage. Il doit être utilisé avec un palan, une poutre, des accessoires et une structure compatibles en capacité, dimensions et conditions d’utilisation.

Avant installation, il faut vérifier la CMU du chariot, la CMU du palan, la charge réelle, la largeur d’aile de la poutre, le type de profilé, la capacité de la structure porteuse, l’état du chemin de roulement et la présence de butées d’extrémité adaptées.

Le plus faible élément de l’ensemble détermine la capacité réelle de la ligne de levage. Un chariot 30 tonnes ne permet pas de lever 30 tonnes si la poutre, le palan, le point d’accrochage, les accessoires ou la structure ne sont pas dimensionnés pour cette charge.

Le réglage en largeur doit être réalisé correctement afin d’obtenir un roulement stable, sans jeu excessif, sans contrainte anormale sur les galets et sans risque d’inclinaison. Une mauvaise adaptation à la poutre peut entraîner un déplacement difficile, une usure prématurée ou une situation dangereuse.

Avant chaque utilisation, contrôler l’état du chariot : galets, axes, flasques, système de suspension, réglage de largeur, chaîne de manœuvre, support anti-casse galets, marquage, absence de déformation, absence de fissure, absence d’usure excessive et bon déplacement sur la poutre.

La poutre doit être propre, sans obstacle, sans déformation dangereuse et compatible avec le déplacement du chariot en charge. Les butées d’extrémité sont indispensables lorsque la configuration l’exige afin d’éviter toute sortie accidentelle du chariot.

La charge doit rester suspendue dans l’axe du palan. Les tirages en biais, mouvements brusques, chocs sur la poutre, à-coups ou efforts latéraux non maîtrisés peuvent générer des contraintes supérieures à la charge nominale.

La chaîne de direction sert uniquement à déplacer le chariot. Elle ne doit pas être utilisée pour lever la charge, tirer une charge au sol, créer un effort latéral non prévu ou compenser un mauvais positionnement du palan.

Le chariot ne doit pas être utilisé pour transporter des personnes, dépasser sa CMU, déplacer une charge au-dessus d’une personne, travailler sur une poutre non vérifiée ou déplacer une charge avec un palan mal aligné.

Les équipements de levage, leurs supports et leurs accessoires doivent faire l’objet de vérifications périodiques selon la réglementation applicable et les conditions réelles d’utilisation. Le contrôle visuel avant usage reste indispensable, même pour un matériel conforme et récent.

Pourquoi choisir un chariot à chaîne charges lourdes ?

Sur des charges légères ou intermédiaires, un chariot à poussée peut suffire lorsque l’opérateur peut déplacer directement l’ensemble palan + charge. Mais dès que la charge augmente, la poussée directe devient moins confortable, moins précise et parfois inadaptée.

Le chariot à direction par chaîne permet de déplacer la charge avec une manœuvre plus progressive. L’opérateur agit sur la chaîne de translation sans devoir pousser la charge, ce qui améliore la maîtrise du déplacement sous poutre.

En version charges lourdes, cette logique devient essentielle. Les masses déplacées sont plus importantes, l’inertie augmente et la structure doit rester parfaitement contrôlée. La direction par chaîne permet de travailler plus proprement, avec un meilleur contrôle du mouvement horizontal.

Points de vigilance en forte capacité

Pour les CMU 10, 20 et 30 tonnes, la capacité du chariot ne suffit jamais à valider l’opération. La poutre, la charpente, les fixations, les butées, le palan et les accessoires doivent être vérifiés comme un ensemble.

Le chemin de roulement doit être adapté au déplacement en charge. Un défaut d’alignement, une déformation de poutre, une absence de butée ou une zone d’obstacle peut créer une situation dangereuse pendant la translation.

La charge doit être équilibrée avant le déplacement. Une charge qui se balance, pivote ou se désaxe peut générer des efforts latéraux importants sur le chariot et la poutre. La translation doit rester lente, progressive et contrôlée.

L’opérateur doit conserver une position sûre, hors de la trajectoire de la charge et hors de la zone de coincement possible. Aucun passage sous charge ne doit être autorisé.

Pour compléter votre choix

Pour retrouver les appareils de levage manuel, électrique et les solutions associées, consultez la catégorie

palans, treuils et appareils de levage
.

Pour les opérations de levage manuel en forte capacité, ce chariot peut être associé au

palan manuel à chaîne charges lourdes
,
sous réserve de compatibilité entre la CMU, la poutre, la hauteur de levée et la configuration d’utilisation.

Si votre besoin concerne des capacités inférieures, consultez le

chariot porte-palan à direction par chaîne
,
adapté aux CMU de 500 kg à 5 tonnes.

Pour des déplacements courts et charges plus modérées, le

chariot porte-palan à direction par poussée

peut suffire lorsque l’opérateur peut pousser directement la charge dans de bonnes conditions.

Pour un accrochage fixe sur poutrelle, sans translation horizontale, la

griffe à poutrelle

peut être utilisée uniquement si la structure, la CMU et la configuration sont compatibles.

Pour compléter une opération de levage lourd avec des accessoires adaptés, consultez aussi les

anneaux de levage et manilles
,
les

mailles et crochets de levage

ainsi que les

poulies de levage, de renvoi et de mouflage
.

FAQ

Quand choisir un chariot porte-palan à direction par chaîne charges lourdes ?

Il faut choisir cette version lorsque la charge à déplacer sous poutre nécessite une CMU de 10, 20 ou 30 tonnes et que l’on veut une translation manuelle progressive par chaîne. Elle est adaptée aux postes de levage lourd, sous réserve d’une poutre et d’une structure compatibles.

Quelle différence avec un chariot à chaîne standard ?

Le chariot à chaîne standard couvre les capacités inférieures, généralement adaptées aux charges courantes. La version charges lourdes est conçue pour les CMU élevées, avec une vigilance renforcée sur la poutre, le chemin de roulement, les butées, le palan associé et la structure porteuse.

Ce chariot peut-il être utilisé avec n’importe quel palan ?

Non. Le palan doit être compatible en CMU, encombrement, système d’accrochage et configuration d’utilisation. La capacité réelle de l’ensemble dépend toujours du chariot, du palan, de la poutre, de la structure et des accessoires associés.

Chariot porte-palan à chaîne forte capacité pour levage lourd

Le chariot porte-palan à direction par chaîne charges lourdes est une solution professionnelle pour déplacer sous poutre un palan et sa charge lorsque les capacités atteignent 10, 20 ou 30 tonnes. Sa translation par chaîne sans fin, sa largeur réglable, ses 2 axes pour différents types de poutres et son support anti-casse galets en font un équipement adapté aux installations de levage lourd.

Corderie Weiss accompagne les professionnels dans le choix d’équipements de levage adaptés aux contraintes réelles : CMU, type de poutre, largeur d’aile, palan associé, hauteur de manœuvre, fréquence de déplacement, structure porteuse et exigences de sécurité.
