Élingue chaîne 3 brins Grade 100 avec crochets à linguet

L’élingue chaîne 3 brins Grade 100 avec crochets à linguet est destinée au levage professionnel de charges équipées de trois points de prise, lorsque leur géométrie permet aux trois brins de travailler dans une configuration maîtrisée.
Elle convient particulièrement aux bâtis, structures mécano-soudées, machines, outillages, moules et charges volumineuses nécessitant une meilleure maîtrise de l’assiette qu’une reprise sur deux points.
Disponible en Ø 6 à 16 mm et en longueurs utiles de 1 à 10 m, sa CMU dépend du diamètre, de l’angle β et surtout de la répartition réelle des efforts entre les brins.

Choisir la bonne élingue chaîne 3 brins Grade 100

Une élingue 3 brins doit être choisie parce que la géométrie réelle de la charge justifie trois points de reprise, et non parce que trois chaînes semblent nécessairement mieux répartir le poids.

Cette configuration est pertinente lorsque :

• la charge possède trois points de levage prévus pour fonctionner ensemble ;
• les trois points permettent une stabilisation cohérente de la charge ;
• leur disposition est compatible avec le centre de gravité ;
• les longueurs de brins correspondent aux hauteurs des points de prise ;
• les trois crochets peuvent s’orienter naturellement dans la direction des efforts ;
• les angles β restent dans les plages prévues par le tableau de CMU ;
• aucun réglage indépendant des longueurs n’est nécessaire.

Avant de sélectionner le diamètre, contrôler :

• la masse réelle de la charge ;
• son centre de gravité ;
• la position des trois points de levage ;
• leur capacité individuelle ;
• leur direction admissible de sollicitation ;
• les différences éventuelles de hauteur ;
• l’entraxe entre les points ;
• la longueur utile des trois brins ;
• l’angle β de chaque brin ;
• le nombre de brins réellement porteurs ;
• la rigidité de la charge ;
• la compatibilité des crochets avec les points ;
• les arêtes et zones de contact ;
• le tirant d’air ;
• l’environnement thermique ou chimique ;
• les chocs, accélérations et cycles de travail.

Trois brins présents ne signifient jamais automatiquement trois efforts identiques. Longueur des brins, rigidité de la charge, position des points et centre de gravité restent déterminants.

Pour comparer toutes les configurations disponibles, consulter les élingues chaîne Grade 100 Weiss.

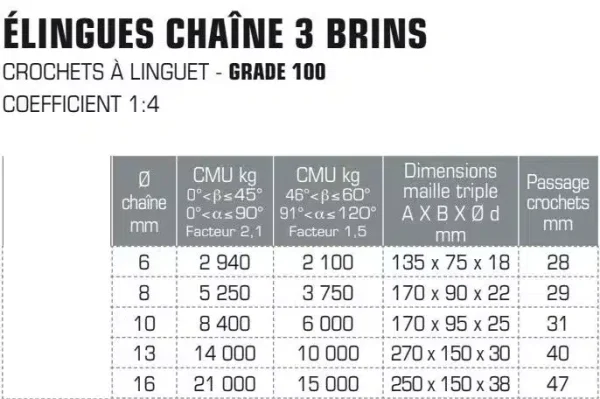

Tableau CMU — Élingue chaîne Grade 100 3 brins

Pour une configuration symétrique entrant dans les conditions du tableau Grade 100 Weiss :

β = angle de chaque brin par rapport à la verticale.

Ces valeurs sont celles du tableau Grade 100 Weiss pour les configurations 3 ou 4 brins. Elles ne résultent pas de l’addition de trois CMU de brins simples.

La fiche produit propose des longueurs utiles de 1 à 10 m.

La CMU réellement exploitable reste celle correspondant :

• au diamètre ;
• à la plage d’angle réelle ;
• à la configuration ;
• aux brins effectivement porteurs ;
• aux composants assemblés ;
• à la plaquette de l’élingue livrée.

Pourquoi 3 brins ne signifie pas « un tiers de la charge par brin »

C’est le point mécanique essentiel de cette configuration.

Sur une charge parfaitement géométrique, avec trois points cohérents, trois longueurs correctement adaptées et un centre de gravité favorable, les efforts peuvent être correctement répartis.

Mais ils ne doivent jamais être présumés égaux.

Un déséquilibre apparaît notamment lorsque :

• le centre de gravité est excentré ;
• un point est plus proche du centre de gravité ;
• les trois points ne sont pas à la même hauteur ;
• un brin est légèrement plus court ;
• les angles β sont différents ;
• la charge se déforme ;
• la rigidité locale diffère entre les points ;
• un brin prend tension avant les autres.

Dans ces situations, un brin peut reprendre une part nettement supérieure à un tiers de la charge.

Le calcul “masse totale ÷ 3” n’est donc pas une méthode de dimensionnement. Le guide Weiss exige de déterminer le nombre de brins réellement porteurs avant de choisir la CMU.

Trois points et rigidité de la charge

La rigidité de la pièce joue un rôle important.

Sur une charge rigide, trois points non alignés peuvent constituer une géométrie stable, mais la part d’effort reprise par chaque point dépend toujours :

• de sa position par rapport au centre de gravité ;
• des angles de traction ;
• des longueurs de brins ;
• de la position réelle de la maille de tête.

Sur une charge susceptible de se déformer, la répartition peut encore évoluer pendant la mise en tension et le levage.

Il faut donc observer le comportement réel de l’ensemble sous légère tension avant décollage.

Si un brin reste libre ou presque libre, il ne doit pas être compté comme brin porteur simplement parce qu’il appartient à l’élingue.

Centre de gravité : la référence avant toute répartition

Le centre de gravité doit se situer dans une position compatible avec la géométrie formée par les trois points.

Si celui-ci est fortement décalé vers un point :

• le brin correspondant peut reprendre davantage d’effort ;
• les deux autres peuvent être moins sollicités ;
• la charge peut prendre une assiette différente de celle anticipée ;
• les angles peuvent évoluer pendant la mise sous tension.

Un surdimensionnement de chaîne ne corrige pas ce phénomène.

CMU élevée et bonne répartition sont deux sujets différents.

Pour une charge réellement dissymétrique, la capacité du tableau symétrique ne doit pas être appliquée automatiquement.

Angle β : toujours par rapport à la verticale

Pour chaque brin :

β = angle du brin par rapport à la verticale.

Plus β augmente, plus la traction nécessaire dans les chaînes augmente et plus la CMU disponible diminue.

Le tableau Grade 100 distingue donc deux plages :

• β ≤ 45° ;
• 45° < β ≤ 60°.

Exemple en Ø10 mm

Pour cette configuration :

• jusqu’à β = 45° : CMU 8,40 t ;
• au-delà de 45° et jusqu’à 60° : CMU 6,00 t.

La chaîne n’a pas changé.

La géométrie seule réduit la capacité exploitable.

Les trois angles ne sont pas nécessairement identiques

Sur une charge irrégulière, chaque brin peut présenter un angle différent.

Il ne suffit donc pas de mesurer visuellement un seul brin et de supposer que les deux autres travaillent de manière identique.

Le dimensionnement doit rester compatible avec la configuration la plus défavorable réellement rencontrée.

β supérieur à 60° : ne jamais prolonger le tableau

Aucune CMU ne doit être extrapolée au-delà de β = 60°.

Si l’un des brins impose une ouverture supérieure :

• augmenter la longueur utile si cela permet de réduire l’angle ;
• revoir la position des points ;
• repositionner l’appareil de levage ;
• ou étudier un palonnier de levage.

Le guide Weiss indique explicitement qu’au-delà de 60°, la géométrie doit être modifiée plutôt que le tableau extrapolé.

Augmenter simplement le diamètre de chaîne ne supprime pas les composantes horizontales transmises aux points de levage.

Pourquoi les tableaux 3 et 4 brins affichent-ils les mêmes CMU ?

C’est un point souvent mal compris.

Le tableau Weiss utilise les mêmes facteurs de mode pour les élingues 3 et 4 brins :

• facteur 2,1 jusqu’à β = 45° ;
• facteur 1,5 de plus de 45° à 60°.

Cela ne signifie pas que trois et quatre brins sont mécaniquement identiques.

Cela traduit surtout une règle fondamentale pour la configuration 4 brins : quatre chaînes présentes ne garantissent jamais que chacune reprenne exactement 25 % de la charge.

Sur une charge rigide à quatre points, de faibles écarts de longueur, de niveau ou de géométrie peuvent conduire trois brins à reprendre l’essentiel des efforts tandis que le quatrième est moins sollicité. C’est pourquoi la CMU d’une 4 brins n’est pas obtenue en additionnant quatre brins simples.

Pour une charge disposant réellement de quatre points, comparer avec l’élingue chaîne 4 brins Grade 100 avec crochets à linguet.

Quand choisir 3 brins plutôt que 2 brins ?

Une élingue 3 brins devient pertinente lorsque la charge comporte trois points réellement prévus pour le levage et que cette géométrie apporte une meilleure maîtrise de la charge.

Elle peut notamment être préférable lorsque :

• deux points ne permettent pas de contrôler correctement l’assiette ;
• la charge est volumineuse ou de forme irrégulière ;
• trois points de prise sont imposés par conception ;
• le troisième point participe réellement à la stabilité et à la reprise des efforts.

À l’inverse, utiliser trois brins sur une charge conçue pour deux points ne constitue pas une amélioration.

Pour une charge réellement prévue pour deux prises, consulter l’élingue chaîne 2 brins Grade 100 avec crochets à linguet.

Sans raccourcisseurs : pour une géométrie connue

Cette version comporte trois brins de longueur définie, sans griffe de raccourcissement.

Elle est particulièrement cohérente lorsque :

• les trois points restent à des hauteurs connues ;
• la géométrie est répétitive ;
• les mêmes pièces sont manutentionnées régulièrement ;
• aucune correction indépendante d’assiette n’est nécessaire.

Lorsque les points sont situés à différentes hauteurs ou que la géométrie varie, la version 3 brins Grade 100 avec crochets à linguet et raccourcisseurs permet d’ajuster indépendamment les longueurs actives. Cette variante est bien présente dans la gamme actuelle Weiss.

Attention : un raccourcisseur n’est pas une simple commodité. Modifier la longueur d’un brin peut modifier son angle β, l’assiette et la répartition des efforts.

Crochets à linguet : fonction réelle

Cette élingue est équipée de trois crochets à linguet côté charge.

Le linguet sert à retenir le point de prise à l’intérieur du crochet.

Il n’est jamais destiné à porter la charge.

La charge doit travailler dans le fond et la zone porteuse du crochet.

Sont à proscrire :

• charge sur la pointe ;
• effort repris par le linguet ;
• chargement latéral ;
• crochet coincé dans un œillet ;
• point de prise trop petit ;
• crochet forcé en travers.

Le guide Weiss précise explicitement que le linguet est fonctionnel mais non porteur et qu’une charge en pointe ou en appui sur celui-ci constitue une mauvaise utilisation.

Quand préférer des crochets automatiques ?

Lorsque les manutentions sont répétitives, que l’environnement est plus exposé ou qu’une fermeture mécaniquement verrouillée est recherchée, comparer avec l’élingue chaîne 3 brins Grade 100 avec crochets à verrouillage automatique.

Le verrouillage automatique améliore la maîtrise de la fermeture.

Il ne corrige cependant ni :

• une mauvaise répartition des efforts ;
• un mauvais angle β ;
• un centre de gravité mal évalué ;
• un crochet chargé en pointe ;
• un point de prise incompatible.

Si réglage des longueurs et fermeture automatique sont nécessaires, la gamme comprend également l’élingue chaîne 3 brins Grade 100 avec crochets automatiques et raccourcisseurs.

Compatibilité des trois points de levage

Chaque point doit être :

• réellement prévu pour le levage ;
• correctement dimensionné ;
• compatible avec la direction de traction ;
• suffisamment dégagé ;
• adapté aux dimensions du crochet ;
• correctement orienté.

Une CMU nominale suffisante ne garantit pas à elle seule que le point accepte l’effort dans la direction réelle.

Avec des brins inclinés, les points subissent également des composantes horizontales.

Pour sélectionner les interfaces adaptées à la charge, consulter les anneaux de levage et manilles Weiss. Cette destination a été ouverte directement depuis la gamme actuelle Weiss.

Pour les composants de liaison et terminaisons, consulter également les crochets et mailles de levage Weiss.

Caractéristiques techniques

Les diamètres, longueurs et la traçabilité par plaquette sont confirmés sur la fiche Weiss actuelle.

Grade 100 : précision normative indispensable

La NF EN 818-4+A1 est actuellement publiée par AFNOR comme norme relative aux élingues en chaînes de classe 8. Elle ne doit donc pas être attribuée automatiquement à cette élingue Grade 100 / classe 10.

Pour une élingue Grade 100, il faut se référer au système réellement assemblé et identifié :

• Grade ;
• diamètre ;
• chaînes ;
• maille de tête ;
• composants de liaison ;
• crochets ;
• CMU ;
• plaquette ;
• certificat et documentation associés.

Le tableau Grade 100 doit être utilisé directement. Ses capacités ne doivent pas être obtenues en appliquant arbitrairement un pourcentage aux valeurs Grade 80.

Pour comparer les deux gammes, consulter les élingues chaîne Grade 80 Weiss.

Grade 100 : intérêt concret

Le Grade 100 offre une capacité supérieure au Grade 80 à diamètre comparable sur les configurations présentées par Weiss.

Selon la CMU recherchée, cela peut permettre :

• de réduire le diamètre nécessaire ;
• de diminuer la masse de l’élingue ;
• d’améliorer sa maniabilité ;
• de limiter l’encombrement des composants.

L’avantage devient particulièrement intéressant sur une 3 brins : le poids de chaîne est multiplié par trois, et l’ergonomie de manipulation peut devenir un vrai critère sur les grandes longueurs.

Le Grade 100 ne doit toutefois pas être choisi uniquement parce qu’il offre davantage de capacité. La géométrie, les accessoires, l’environnement et le suivi de l’élingue restent déterminants.

Domaines d’utilisation

Cette élingue chaîne Grade 100 3 brins est particulièrement adaptée aux opérations de :

• maintenance industrielle ;
• chaudronnerie ;
• métallerie ;
• construction métallique ;
• mécanique lourde ;
• fabrication de machines ;
• montage industriel ;
• préfabrication ;
• BTP ;
• manutention de bâtis ;
• levage de structures mécano-soudées ;
• manutention de moules ;
• levage d’outillages ;
• manutention de machines ;
• charges volumineuses disposant de trois points conçus pour le levage.

Elle peut être associée à un appareil de levage correctement dimensionné. La gamme Weiss de palans, treuils et appareils de levage permet de compléter la chaîne cinématique lorsque nécessaire.

Charges longues ou points très écartés

Trois points fortement espacés peuvent conduire à des angles importants.

Plus les chaînes s’écartent :

• plus β augmente ;
• plus les tractions dans les brins augmentent ;
• plus les composantes horizontales appliquées aux points augmentent ;
• plus la CMU disponible diminue.

Dans une telle configuration, augmenter uniquement le diamètre n’est pas toujours la réponse correcte.

Un palonnier de levage peut permettre de maîtriser beaucoup plus efficacement l’ouverture des brins et la direction des efforts.

Géométrie d’abord, diamètre ensuite.

Si la charge ne possède pas trois points adaptés

Les crochets ne doivent jamais être engagés sur un élément choisi uniquement parce qu’il semble solide.

Lorsqu’une pièce nécessite une prise dédiée — tôle, profil, poutre ou autre configuration prévue — consulter les pinces et griffes de levage Weiss.

Le choix de cet accessoire doit alors respecter ses propres critères de matière, épaisseur, géométrie, orientation et sens de sollicitation.

L’ensemble des solutions complémentaires est regroupé dans la famille accessoires de manutention et levage Weiss.

Arêtes : la chaîne acier n’est pas invulnérable

Une chaîne peut être endommagée par une mauvaise zone de contact.

Un maillon travaillant sur une arête défavorable peut subir :

• flexion ;
• appui ponctuel ;
• indentation ;
• entaille ;
• perte de section ;
• concentration d’effort.

Il faut examiner le rayon réel de contact, l’orientation du maillon et le déplacement éventuel de la chaîne pendant la mise en tension.

Lorsque la configuration l’exige, modifier la prise ou utiliser une solution adaptée parmi les protections de levage contre les angles et zones agressives.

Température, chimie et corrosion

Il n’existe pas une température maximale unique à appliquer à toutes les élingues Grade 100.

La limite doit être vérifiée pour l’ensemble réellement assemblé, car chaîne, crochets, maille et composants peuvent avoir leurs propres conditions d’emploi et des déclassements peuvent s’appliquer.

La même prudence s’impose face aux :

• acides ;
• bains de traitement ;
• vapeurs corrosives ;
• environnements chimiques agressifs ;
• procédés de traitement de surface.

Toute corrosion importante, piqûre profonde ou perte réelle de matière nécessite un examen approfondi avant remise en service.

Chocs, efforts dynamiques et fatigue

Le poids statique de la charge ne décrit pas toujours l’effort maximal subi par l’élingue.

Les sollicitations augmentent avec :

• reprise brutale du mou ;
• démarrage violent ;
• arrêt brutal ;
• oscillations importantes ;
• chocs ;
• arrachement d’une pièce bloquée.

Une charge bloquée ne doit pas être arrachée à l’aide de l’appareil et de l’élingue.

Sur une installation très cyclique, le nombre de cycles, la fréquence, les accélérations et le niveau moyen de charge doivent également être intégrés au suivi et peuvent justifier un contrôle renforcé.

Limites d’utilisation et points de vigilance

Surcharge

Ne jamais dépasser la CMU correspondant au diamètre et à la plage d’angle réelle.

Répartition supposée en tiers

Ne jamais dimensionner sur le principe automatique de 33,3 % par brin.

Brin non porteur

Un brin restant libre ou faiblement chargé doit déclencher une vérification de la configuration.

Centre de gravité excentré

Une dissymétrie peut fortement augmenter la sollicitation de l’un des trois brins.

Mauvais angle β

Ne pas extrapoler au-delà de 60° et ne pas utiliser la mauvaise plage de CMU.

Crochet en pointe

La charge doit travailler au fond du crochet, jamais sur sa pointe.

Linguet sollicité

Le linguet retient ; il ne porte pas.

Point de prise incompatible

Chaque point doit accepter la direction réelle de l’effort.

Arêtes

Ne pas laisser un maillon travailler en flexion sur une arête défavorable.

Chocs

Proscrire à-coups et arrachement.

Contrôle avant utilisation

• Plaquette présente et lisible
• Grade identifiable
• CMU adaptée à la charge et à la configuration
• Diamètre conforme au dimensionnement
• Plage d’angle β correctement déterminée
• Maille de tête sans déformation
• Trois brins présents et en bon état
• Aucun maillon fissuré
• Aucun maillon tordu ou déformé
• Absence d’usure ou de perte de section anormale
• Absence de corrosion sévère
• Aucun brin noué ou vrillé
• Trois crochets sans déformation
• Trois linguets présents et fonctionnels
• Charge positionnée dans la zone porteuse des crochets
• Aucun effort sur les linguets
• Aucun crochet chargé en pointe
• Trois points de levage adaptés
• Directions de traction admissibles
• Centre de gravité identifié
• Trois brins réellement porteurs selon la configuration prévue
• Charge stable sous légère tension

Mise sous tension : vérifier les trois brins avant décollage

La légère mise en tension est essentielle pour vérifier la configuration réelle.

1. positionner les trois crochets ;
2. contrôler les trois linguets ;
3. supprimer toute torsion des chaînes ;
4. mettre progressivement l’élingue sous tension ;
5. vérifier que chaque brin prévu commence réellement à travailler ;
6. observer les angles β ;
7. contrôler l’orientation des crochets ;
8. vérifier les points de levage ;
9. observer l’assiette de la charge ;
10. vérifier l’absence de contact défavorable ;
11. contrôler la stabilité ;
12. dégager la zone et décoller progressivement.

Le guide Weiss impose précisément ce contrôle dynamique avant décollage : si un brin reste libre, si un crochet tourne ou si la charge s’incline fortement, il faut détendre et corriger avant de poursuivre.

Critères nécessitant une mise à l’écart

Mettre l’élingue hors service pour examen en présence notamment de :

• fissure ;
• maillon déformé ou tordu ;
• allongement anormal ;
• perte de section ;
• entaille importante ;
• corrosion sévère ;
• maille de tête déformée ;
• crochet ouvert ou tordu ;
• linguet absent ou détérioré ;
• composant de liaison endommagé ;
• plaquette absente ou illisible ;
• trace de chauffe ;
• suspicion de surcharge ;
• choc important ;
• exposition chimique inhabituelle.

Ne pas redresser, ressouder ou modifier un composant pour remettre l’élingue en service.

Les seuils dimensionnels de retrait doivent être ceux du système réellement utilisé : aucune valeur de rebut ne doit être improvisée.

Vérification périodique

En France, l’article 24 de l’arrêté du 1er mars 2004, dans sa version actuellement en vigueur, impose aux accessoires de levage concernés une vérification périodique tous les douze mois, comprenant un examen de leur état de conservation.

Cette périodicité ne remplace jamais :

• le contrôle avant utilisation ;
• la mise à l’écart immédiate en cas d’anomalie ;
• l’examen après choc ;
• le contrôle après surcharge présumée ;
• un suivi plus rapproché lorsque le service est intensif, corrosif, abrasif ou fortement cyclique.

Pour approfondir CMU, angles β, facteurs de mode, répartition réelle, centre de gravité, contrôles et critères de retrait, consulter le Guide complet Weiss des élingues chaîne.

FAQ

Une élingue 3 brins répartit-elle automatiquement la charge en trois parts égales ?

Non. Les efforts dépendent du centre de gravité, de la position et de la hauteur des points, des longueurs, des angles et de la rigidité de la charge. Un brin peut reprendre une part nettement supérieure aux deux autres.

Pourquoi une 3 brins et une 4 brins ont-elles les mêmes CMU dans le tableau ?

Parce que le mode 4 brins ne repose pas sur l’hypothèse de quatre brins reprenant chacun exactement 25 % de la charge. Sur une pièce rigide, trois brins peuvent reprendre l’essentiel des efforts tandis que le quatrième est moins sollicité. Les facteurs de mode présentés sont donc communs aux configurations 3 et 4 brins.

Quand faut-il choisir des raccourcisseurs ?

Lorsque les trois points sont à des hauteurs différentes, que l’assiette doit être corrigée ou que la géométrie varie. Chaque réglage modifie potentiellement les angles et la répartition des efforts ; la configuration complète doit donc être recontrôlée avant levage.

Une élingue 3 brins à dimensionner sur la répartition réelle des efforts

L’élingue chaîne Grade 100 3 brins avec crochets à linguet est adaptée aux charges disposant de trois points de levage réellement conçus pour fonctionner ensemble.

Le dimensionnement ne doit jamais se résumer à :

poids ÷ 3.

Il doit intégrer :

masse + centre de gravité + trois points de prise + rigidité de la charge + angles β + brins réellement porteurs + CMU.

Le Grade 100 apporte capacité et compacité.

Les trois points peuvent améliorer la maîtrise d’une charge complexe.

Mais le nombre de brins ne garantit jamais à lui seul une répartition correcte des efforts.

En cas de charge dissymétrique, de points à différentes hauteurs, de brin faiblement sollicité ou d’angle proche de la limite, la configuration complète doit être validée avant commande et avant levage.
