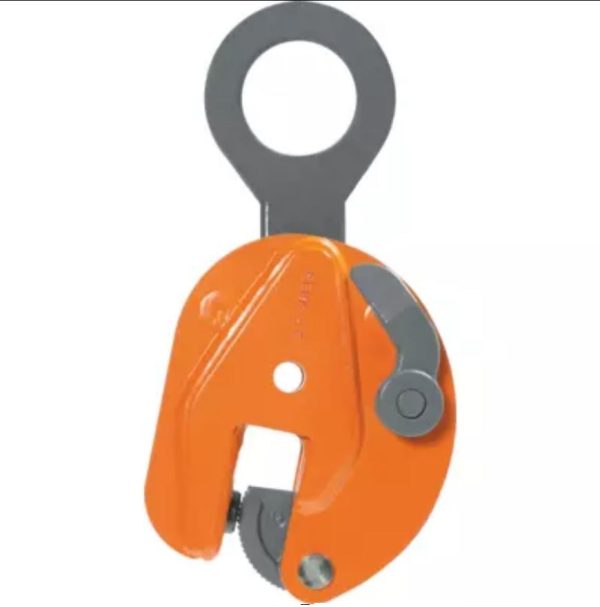

Pince à tôle levage vertical

La pince à tôle levage vertical permet de lever, déplacer et retourner à 180° des tôles ou pièces acier, avec une prise mécanique directe par mâchoire et came. Elle est conçue pour les professionnels de la chaudronnerie, tôlerie, charpente métallique, maintenance industrielle, construction métallique, stockage acier et zones de chargement qui doivent manutentionner des plaques compatibles avec un accessoire de levage marqué, verrouillable et conforme aux exigences EN 12100 et EN 13155.

Choisir la bonne pince à tôle levage vertical

Le choix d’une pince à tôle levage vertical se fait d’abord selon le poids réel de la pièce, l’épaisseur de la tôle, la dureté de l’acier, le mode de manutention, la position du centre de gravité et le sens de déplacement ou de retournement. Cette pince est prévue pour le levage vertical, le déplacement vertical et le retournement contrôlé à 180° d’une plaque ou pièce acier compatible.

La pince travaille par serrage mécanique. La tôle doit être correctement engagée dans la gorge de prise, avec une surface saine, propre, non grasse, non gelée et compatible avec l’action de la came. La dureté maximale admissible de la pièce est de 37 HRC / 345 HB. Au-delà, la prise peut devenir insuffisante et l’utilisation n’est plus conforme.

La charge minimale doit être d’au moins 10 % de la CMU. Ce point est important : une pince de forte capacité utilisée sur une charge trop légère peut ne pas travailler dans ses conditions normales de serrage. Il ne faut donc pas choisir une CMU trop élevée “par sécurité” sans tenir compte du poids réel de la pièce.

Cette pince doit être utilisée avec une élingue 1 brin. L’angle de travail latéral est limité à 15°. La pince n’est pas conçue pour travailler avec des efforts latéraux importants, un montage désaxé ou une traction non conforme. Pour les tôles longues, souples ou lourdes, il faut étudier le nombre de points de prise, l’usage éventuel d’un palonnier et la stabilité de la charge avant levage.

Cette pince n’est pas une pince anti-marquage. La prise mécanique peut laisser une trace sur la tôle. Pour une plaque inox, aluminium, peinte, polie, bois, pierre naturelle ou surface à préserver, il faut utiliser une pince anti-marquage adaptée.

Pour un choix fiable, il faut contrôler :

• la CMU nécessaire par rapport au poids réel de la tôle ou de la pièce ;
• la charge minimale : au moins 10 % de la CMU de la pince ;
• l’ouverture de mâchoire par rapport à l’épaisseur réelle de la tôle ;
• la dureté de la pièce : maximum 37 HRC / 345 HB ;
• l’état de la surface de prise : propre, sèche, non grasse, non gelée, non friable ;
• le bon engagement de la tôle dans la pince ;
• la position du centre de gravité avant levage ;
• l’utilisation avec une élingue 1 brin ;
• le respect de l’angle latéral maximal de 15° ;
• le bon fonctionnement du système de verrouillage ;
• la lisibilité du marquage CMU et ouverture ;
• l’état de la came, des mâchoires, de l’œillet, des axes, du corps de pince et des zones de contact.

Pour les pièces longues ou flexibles, une pince seule peut être insuffisante même si la CMU est adaptée. Le risque vient alors de la flexion, du basculement, de la rotation ou d’un mauvais équilibre de la charge. Dans ce cas, il faut prévoir plusieurs points de prise ou un montage adapté à la géométrie réelle de la pièce.

Caractéristiques techniques

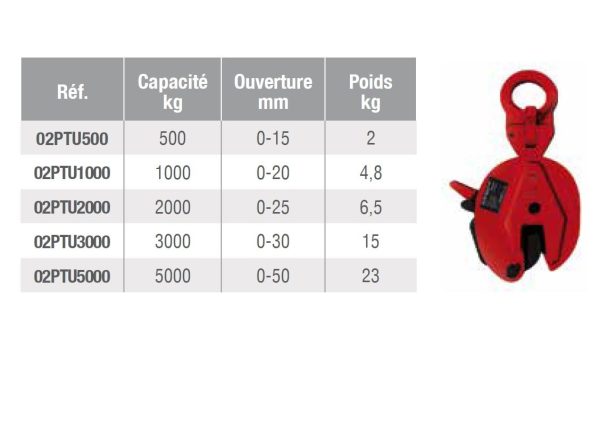

Les dimensions sont données à titre indicatif selon le schéma technique de cette gamme. Avant commande, vérifier la CMU, l’ouverture utile, l’épaisseur réelle de la pièce, la dureté de l’acier, le poids, la charge minimale, le centre de gravité et la configuration complète de levage.

Données matière, conception et conformité

• Famille : pince à tôle de levage vertical.
• Utilisation : levage vertical, déplacement et retournement à 180° de tôles ou pièces acier compatibles.
• Capacités disponibles : 0,75 tonne à 15 tonnes selon version.
• Ouvertures disponibles : 0 à 13 mm jusqu’à 0 à 75 mm selon version.
• Type de prise : serrage mécanique par mâchoire et came.
• Point de levage : œillet fixe, mobile dans une direction.
• Sécurité : système de verrouillage intégré.
• Marquage : CMU et ouverture indiquées sur la pince.
• Dureté maximale admissible : 37 HRC / 345 HB.
• Charge minimale : au moins 10 % de la CMU.
• Élingage : utilisation uniquement avec élingue 1 brin.
• Angle latéral : réduit à 15°.
• Conformité : marquage CE, EN 12100, EN 13155.
• Coefficient de sécurité : 5:1.
• Coefficient d’épreuve : 2:1.

Avantages concrets sur le terrain

• Levage vertical maîtrisé : prise mécanique adaptée aux tôles et pièces acier compatibles.
• Retournement à 180° : possibilité de basculer une plaque dans une configuration contrôlée et conforme.
• Large plage de capacités : versions de 0,75 tonne à 15 tonnes pour couvrir les besoins courants et les manutentions lourdes.
• Ouvertures adaptées : choix selon l’épaisseur réelle de la tôle, de 13 à 75 mm selon version.
• Œillet mobile dans une direction : accompagnement du mouvement lors du levage, du déplacement ou du retournement.
• Système de verrouillage : maintien de la pince en position de prise en utilisation conforme.
• Marquage utile sur chantier : CMU et ouverture visibles pour faciliter les contrôles avant utilisation.
• Conformité levage : marquage CE, EN 12100, EN 13155, coefficient de sécurité 5:1.

Domaines d’utilisation

Cette pince à tôle levage vertical est destinée aux professionnels qui manipulent des tôles acier, plaques métalliques et pièces compatibles dans des environnements industriels, ateliers ou chantiers.

• levage vertical de tôles acier ;
• déplacement de plaques métalliques en atelier ;
• retournement à 180° de plaques compatibles ;
• manutention de pièces acier compatibles ;
• chaudronnerie, tôlerie, charpente métallique ;
• construction métallique, maintenance industrielle et stockage acier ;
• chargement, déchargement et préparation de pièces métalliques.

Conformité, sécurité et limites d’utilisation

La pince à tôle levage vertical est un accessoire de levage. Elle doit être utilisée par du personnel formé, avec un appareil de levage adapté, dans le respect de la CMU, de l’ouverture, de la dureté admissible, de la charge minimale, de l’angle de travail et de l’état réel de la pièce.

• Respecter impérativement la CMU de la pince sélectionnée.
• Respecter la charge minimale : au moins 10 % de la CMU.
• Vérifier l’ouverture de mâchoire par rapport à l’épaisseur réelle de la tôle.
• Utiliser uniquement sur tôle ou pièce acier compatible.
• Ne pas utiliser au-delà d’une dureté de 37 HRC / 345 HB.
• Utiliser uniquement avec une élingue 1 brin.
• Respecter l’angle latéral maximal de 15°.
• Ne lever qu’une pièce à la fois, sauf configuration spécifiquement validée.
• Engager correctement la tôle en butée dans la pince avant levage.
• Ne pas utiliser sur surface grasse, gelée, friable, trop dure ou incompatible avec la prise.
• Ne jamais stationner sous la charge suspendue.
• Ne jamais placer les mains dans les zones de pincement ou sous la pièce.
• Contrôler la came, les mâchoires, les axes, le corps, l’œillet, le verrouillage et le marquage avant utilisation.
• Mettre hors service toute pince déformée, fissurée, grippée, usée ou ayant subi un effort anormal.

Cette pince n’est pas destinée aux matériaux fragiles ou aux surfaces à préserver. Le serrage mécanique peut marquer la pièce. Pour une plaque sensible, finie, polie, inox, aluminium, bois ou pierre naturelle compatible, il faut s’orienter vers une pince à tôle anti-marquage.

Erreurs fréquentes à éviter

• Choisir la pince uniquement selon la CMU sans vérifier l’ouverture utile.
• Utiliser une pince trop puissante sur une charge inférieure à 10 % de sa CMU.
• Utiliser une pince dont l’ouverture n’est pas adaptée à l’épaisseur réelle de la pièce.
• Lever une tôle trop dure ou incompatible avec la came.
• Travailler avec une élingue multibrins alors que l’usage prévu impose une élingue 1 brin.
• Dépasser l’angle latéral maximal de 15°.
• Lever une plaque longue ou souple avec un seul point de prise alors qu’un montage multipoints serait nécessaire.
• Utiliser la pince sur une surface grasse, humide, gelée ou polluée.
• Confondre cette pince avec une pince anti-marquage.
• Associer la pince à un crochet, une élingue ou un appareil de levage de capacité insuffisante.
• Réutiliser une pince ayant subi un choc, une surcharge ou une déformation sans contrôle.

Pour compléter votre choix

FAQ

Cette pince à tôle peut-elle retourner une plaque à 180° ?

Oui. Elle est prévue pour le levage, le déplacement vertical et le retournement à 180° d’une plaque compatible, à condition de respecter la CMU, l’ouverture, la dureté maximale, la charge minimale, l’élingage 1 brin et l’angle latéral maximal de 15°.

Quelle dureté maximale de tôle peut être levée ?

La pince est destinée aux tôles ou pièces acier jusqu’à une dureté maximale de 37 HRC / 345 HB. Au-delà, la prise mécanique peut devenir insuffisante ou non conforme.

Cette pince peut-elle marquer la tôle ?

Oui. La prise mécanique peut laisser une marque sur la pièce. Pour une surface fragile, finie ou à préserver, il faut utiliser une pince anti-marquage adaptée.

Commander une pince à tôle levage vertical

Cette pince à tôle levage vertical est destinée aux professionnels qui manipulent des tôles et pièces acier en atelier, chantier, maintenance, construction métallique ou zone de stockage. Sélectionnez la CMU adaptée, vérifiez l’ouverture de mâchoire, l’épaisseur de la pièce, la dureté de l’acier, la charge minimale et la configuration de levage, puis composez votre système avec les accessoires compatibles : élingue chaîne 1 brin, crochet, palan ou appareil de levage. Pour une configuration spécifique, Corderie Weiss peut vous orienter vers la solution de manutention la plus adaptée.
