Poulie-mousqueton ROLLCLIP Z pour ancrages et appareils

Le ROLLCLIP Z est une poulie-mousqueton conçue pour faciliter l’installation d’un point de renvoi directement sur un ancrage ou un appareil. Son ouverture de doigt située du côté opposé à la poulie permet une mise en place plus simple dans les configurations où l’accès au point de connexion est contraint.

Avec son réa de 18 mm monté sur roulement à billes étanche, son rendement de 85 %, sa compatibilité corde de 7 à 13 mm et sa résistance grand axe de 20 kN, le ROLLCLIP Z s’adresse aux professionnels des travaux en hauteur, du secours et de l’élagage qui recherchent une solution compacte pour créer un renvoi propre, limiter les manipulations et améliorer la fluidité d’un système.

Choisir le ROLLCLIP Z selon le montage à réaliser

Le ROLLCLIP Z doit être choisi lorsqu’il faut combiner dans un seul équipement une fonction de connecteur et une fonction de poulie. Son intérêt principal est de réduire le nombre d’éléments dans le montage : au lieu d’associer un mousqueton et une petite poulie indépendante, l’utilisateur dispose d’un ensemble compact, plus rapide à installer et plus lisible.

Le choix du ROLLCLIP Z est particulièrement pertinent lorsque l’ouverture du doigt du côté opposé à la poulie facilite l’accès à l’ancrage ou à l’appareil. Cette orientation est utile dans des configurations comme l’installation sur une poignée bloqueur, la création d’un point de renvoi court ou la connexion sur certains équipements de travail sur corde.

Le ROLLCLIP Z est adapté dans les cas suivants :

• Point de renvoi compact : pour créer un renvoi de corde directement sur un ancrage ou un appareil, sans multiplier les connecteurs.
• Remontée courte sur corde : utilisé comme point de renvoi sur le point de connexion supérieur d’une poignée bloqueur, il peut faciliter de courtes remontées sur corde.
• Système de mouflage léger : le réa sur roulement à billes améliore la fluidité d’un petit système de traction ou de renvoi.
• Travaux d’élagage : il peut être utilisé pour connecter un descendeur sur le pont d’attache d’un harnais d’élagage et améliorer la mobilité latérale.
• Installation fréquente sur appareils : l’ouverture du doigt opposée à la poulie facilite la manipulation dans les zones où l’accès au connecteur est moins direct.

Le ROLLCLIP Z ne doit pas être choisi comme une poulie de forte capacité. Sa charge d’utilisation maximale est de 4 kN. Il est fait pour organiser un renvoi compact et fluide, pas pour remplacer une poulie de secours ou une poulie de hissage intensif lorsque le système demande plus de capacité, plus de rendement ou un réa de plus grand diamètre.

Caractéristiques techniques du ROLLCLIP Z

Variantes disponibles : TRIACT-LOCK ou SCREW-LOCK

Ce que le ROLLCLIP Z apporte réellement sur le terrain

Le ROLLCLIP Z apporte d’abord un gain de compacité. Dans un système de travaux en hauteur ou de secours, chaque connecteur ajouté augmente la longueur du montage, multiplie les interfaces et peut compliquer la lecture des efforts. En intégrant une poulie directement dans le mousqueton, le ROLLCLIP Z permet de créer un point de renvoi plus court et plus propre.

Le réa sur roulement à billes étanche offre un rendement de 85 %. Ce rendement est intéressant pour un équipement aussi compact, notamment pour un petit renvoi ou un mouflage léger. Il ne faut toutefois pas le confondre avec le rendement d’une poulie de secours à gros réa. Le ROLLCLIP Z améliore la fluidité d’un système compact ; il ne remplace pas une poulie haute résistance dans un hissage lourd ou intensif.

L’ouverture du doigt du côté opposé à la poulie facilite l’installation sur les ancrages et les appareils. C’est la vraie différence terrain de cette version Z : l’utilisateur peut engager le connecteur plus facilement dans certaines configurations où la poulie gênerait l’accès si elle était placée du même côté que l’ouverture.

Le système Keylock limite les accrochages involontaires lors de la mise en place ou du retrait. C’est un détail important dans les manipulations répétées, notamment lorsque le ROLLCLIP Z est utilisé avec des appareils, des sangles, des ancrages textiles ou des points métalliques.

Utilisation comme point de renvoi

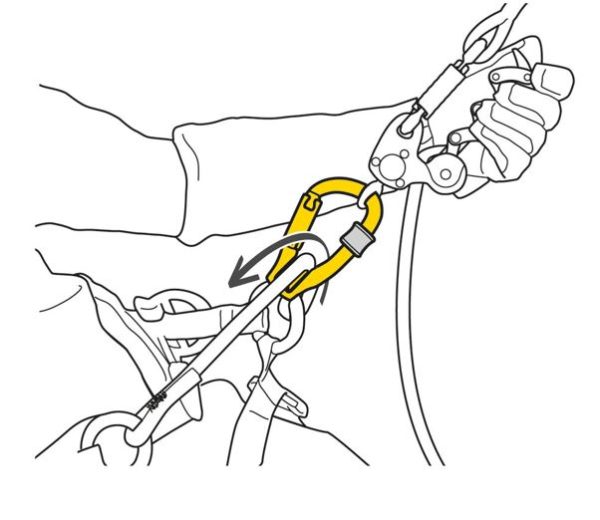

Le ROLLCLIP Z peut être utilisé comme point de renvoi dans un système de corde. Il peut notamment servir sur le point de connexion supérieur d’une poignée bloqueur pour réaliser de courtes remontées sur corde. Dans cette configuration, l’ouverture du doigt opposée à la poulie facilite l’installation sur l’appareil.

Il peut également être intégré dans un système de mouflage léger. Le réa réduit les frottements et permet une circulation plus fluide de la corde, mais la charge d’utilisation maximale de 4 kN doit rester la référence de dimensionnement. Si le système impose des efforts plus élevés, une poulie dédiée et plus dimensionnée doit être choisie.

Le ROLLCLIP Z doit toujours travailler avec le doigt fermé et le système de verrouillage correctement engagé. Sur une version SCREW-LOCK, le témoin rouge visible indique un risque d’ouverture du doigt : le connecteur ne doit pas être considéré comme verrouillé. Sur une version TRIACT-LOCK, le verrouillage complet doit être vérifié à chaque fermeture.

Utilisation en élagage et mobilité latérale

Le ROLLCLIP Z peut être utilisé en élagage pour connecter un descendeur sur le pont d’attache d’un harnais d’élagage et améliorer la mobilité latérale. Dans ce type de montage, l’objectif est de faciliter le déplacement du système sur le pont tout en conservant une connexion compacte et fluide.

Cette utilisation exige une attention particulière au positionnement du mousqueton. Le connecteur doit travailler dans son grand axe, doigt fermé et verrouillé. Toute charge transversale, pression sur la bague, frottement contre un élément du système ou mauvais positionnement peut réduire la résistance et compromettre la sécurité.

Lorsque le bon positionnement doit être favorisé, une barrette de maintien ou une bague de positionnement adaptée peut être utilisée selon la configuration. L’objectif est d’éviter que le ROLLCLIP Z tourne, se place en travers ou travaille dans une position défavorable.

Choisir entre TRIACT-LOCK et SCREW-LOCK

Le choix du verrouillage doit se faire selon la fréquence de manipulation et le niveau de contrôle recherché.

• TRIACT-LOCK : verrouillage automatique à ouverture triple action. Cette version est adaptée lorsque le connecteur doit être ouvert et fermé régulièrement, avec un verrouillage automatique après fermeture correcte.
• SCREW-LOCK : verrouillage manuel à vis. Cette version est pertinente lorsque le connecteur n’a pas besoin d’être ouvert fréquemment. Le témoin rouge permet de repérer visuellement un connecteur non verrouillé.

Dans les deux cas, le ROLLCLIP Z doit être utilisé doigt fermé et verrouillé. Le verrouillage ne doit jamais être supposé : il doit être contrôlé. Une pression ou un frottement sur la bague peut provoquer un déverrouillage ou endommager le système de verrouillage.

Compatibilité corde, appareils et connecteurs

Le ROLLCLIP Z est compatible avec des cordes de 7 à 13 mm. Cette plage doit être vérifiée avec le système complet : type de corde, état, diamètre, usage prévu, appareil associé et efforts réels. Une corde mouillée ou gelée peut réduire le rendement de la poulie et modifier le comportement du système.

Le ROLLCLIP Z est un élément d’un système de sécurité. Les équipements associés doivent être compatibles et conformes aux normes applicables, par exemple les cordes EN 1891 dans les systèmes de travaux sur corde. Il faut aussi respecter les notices de chaque appareil utilisé avec le connecteur.

Le mousqueton doit travailler dans son grand axe, doigt fermé et verrouillé. La résistance maximale est obtenue dans cette configuration. Une sollicitation sur le petit axe, doigt ouvert ou avec charge sur la bague est dangereuse et réduit fortement la résistance disponible.

Conformité, contrôle et sécurité

Le ROLLCLIP Z est un EPI contre les chutes de hauteur, associant un connecteur et une poulie. Il répond aux exigences EN 362 pour la fonction connecteur et EN 12278 pour la fonction poulie. Il doit être utilisé uniquement par des personnes compétentes, formées à l’utilisation des équipements associés et capables d’analyser les risques du système complet.

Avant chaque utilisation, il faut vérifier l’absence de déformation, fissure, marque, usure ou corrosion sur le corps, le rivet, le doigt et la bague de verrouillage. Le doigt doit s’ouvrir, se refermer automatiquement et complètement. Le trou Keylock ne doit pas être encombré ou bouché.

Le verrouillage et le déverrouillage de la bague doivent être contrôlés. La version SCREW-LOCK doit être utilisée bague verrouillée, sans témoin rouge visible. La version TRIACT-LOCK doit être vérifiée à chaque fermeture pour confirmer le verrouillage complet.

Le réa doit être contrôlé comme une poulie : absence de déformation, fissure, usure, corrosion ou corps étranger. Il doit tourner librement. Tout fonctionnement anormal, bruit suspect, frottement ou point dur doit conduire à isoler l’équipement.

Points de vigilance à ne pas négliger

• Ne jamais travailler doigt ouvert : la résistance doigt ouvert est limitée à 7 kN et la configuration est dangereuse.
• Maintenir le travail dans le grand axe : la résistance maximale est obtenue grand axe, doigt fermé et verrouillé.
• Surveiller le verrouillage : une pression ou un frottement peut provoquer un déverrouillage ou endommager la bague.
• Contrôler le témoin rouge sur SCREW-LOCK : s’il est visible, le connecteur n’est pas verrouillé correctement.
• Respecter la charge d’utilisation maximale : le ROLLCLIP Z est limité à 4 kN en valeur d’utilisation maximale.
• Ne pas le remplacer par une poulie de secours : son réa de 18 mm est adapté aux renvois compacts, pas aux hissons lourds ou intensifs.
• Contrôler la vitesse de défilement de la corde : le bon rendement réduit les frottements et peut rendre le contrôle de la corde plus délicat.
• Tenir compte de l’humidité et du gel : ces conditions peuvent réduire le rendement de la poulie.
• Éviter les arêtes et surfaces abrasives : le connecteur, la corde et la poulie ne doivent pas frotter sur des matériaux coupants ou agressifs.
• Mettre en quarantaine en cas de doute : choc, effort important, corrosion, défaut de verrouillage, marquage illisible ou historique inconnu imposent une vérification approfondie.

Contrôle périodique du ROLLCLIP Z

Comme tout EPI, le ROLLCLIP Z doit faire l’objet d’une vérification approfondie par une personne compétente au minimum tous les 12 mois, et après tout événement exceptionnel. Une utilisation fréquente en travaux en hauteur, en élagage, en environnement humide, poussiéreux ou abrasif peut imposer une fréquence de contrôle plus rapprochée.

Le contrôle doit porter sur la traçabilité, la lisibilité du numéro individuel et du marquage CE, l’état du corps, du doigt, du rivet, de la bague de verrouillage, du Keylock, du réa et de son axe. Le réa doit tourner librement dans les deux sens, sans point dur, corrosion, déformation, usure anormale ni corps étranger.

La vérification fonctionnelle doit confirmer l’ouverture et la fermeture complète du doigt, le verrouillage de la bague, l’absence de blocage du Keylock et la bonne rotation du réa. Tout défaut de fermeture, de verrouillage, de rotation ou de positionnement doit entraîner l’isolement de l’EPI.

Produits complémentaires pour composer un système cohérent

Le ROLLCLIP Z doit être intégré dans un système complet : corde compatible, appareil adapté, ancrage fiable et, si nécessaire, système de maintien du connecteur dans le bon axe. L’objectif est de conserver un montage court, fluide et contrôlable, sans perdre la maîtrise du positionnement du mousqueton.

• Poulies et émerillons pour travaux en hauteur :
  pour comparer les poulies-mousquetons, poulies simples, poulies de secours, poulies Prusik et émerillons selon le système à construire.
• Poignée bloqueur ASCENSION :
  pour les configurations de remontée courte sur corde avec point de renvoi au niveau supérieur de l’appareil.
• Descendeurs I’D ou RIG :
• Mousquetons, connecteurs et porte-outils pour travaux en hauteur :
  pour sélectionner les connecteurs EN 362 adaptés aux systèmes EPI et aux contraintes de positionnement.
• Cordes travaux en hauteur EN 1891 :
  pour choisir une corde compatible avec la plage 7 à 13 mm et les appareils utilisés.
• Ancrages travaux en hauteur :
  pour sécuriser les points de départ du système avant toute mise en charge ou création de renvoi.
• Guide technique travaux en hauteur :
  pour replacer le choix de la poulie-mousqueton dans une logique complète de compatibilité EPI, ancrage, facteur de chute, tirant d’air et contrôle du système.

FAQ – Poulie-mousqueton ROLLCLIP Z

À quoi sert le ROLLCLIP Z ?

Le ROLLCLIP Z sert à créer un point de renvoi compact directement sur un ancrage ou un appareil. Il combine une fonction de mousqueton et une fonction de poulie, avec une ouverture de doigt du côté opposé à la poulie pour faciliter l’installation.

Quelle différence entre TRIACT-LOCK et SCREW-LOCK ?

La version TRIACT-LOCK possède un verrouillage automatique à ouverture triple action. La version SCREW-LOCK possède un verrouillage manuel à vis avec témoin rouge lorsque le connecteur n’est pas verrouillé. Le choix dépend de la fréquence d’ouverture et du type de contrôle recherché.

Le ROLLCLIP Z peut-il remplacer une poulie de hissage ?

Non, pas pour les systèmes lourds ou intensifs. Le ROLLCLIP Z est limité à une charge d’utilisation maximale de 4 kN et possède un réa de 18 mm. Il est adapté aux renvois compacts et mouflages légers, pas aux hissons lourds nécessitant une poulie dédiée.

Commander une poulie-mousqueton ROLLCLIP Z

Le ROLLCLIP Z convient aux professionnels qui recherchent une poulie-mousqueton compacte pour faciliter les renvois sur ancrages, appareils de progression, systèmes de mouflage léger ou configurations d’élagage. Corderie Weiss accompagne les équipes terrain dans le choix des poulies-mousquetons, cordes, connecteurs, ancrages et équipements complémentaires adaptés aux contraintes réelles d’intervention.
