Poulie-mousqueton ROLLCLIP A pour renvoi sur ancrage

Le ROLLCLIP A est une poulie-mousqueton conçue pour faciliter l’installation de la corde lorsque la poulie est déjà fixée à l’ancrage. Son ouverture de doigt côté poulie permet de placer rapidement la corde dans le réa, sans multiplier les manipulations ni ajouter un ensemble mousqueton + poulie séparée.

Avec son réa de 18 mm monté sur roulement à billes étanche, son rendement de 85 %, sa compatibilité corde de 7 à 13 mm et sa charge d’utilisation maximale de 4 kN, le ROLLCLIP A s’adresse aux professionnels des travaux en hauteur, du secours et des systèmes de corde qui recherchent un point de renvoi compact, rapide à installer et facile à contrôler.

Choisir le ROLLCLIP A pour faciliter l’installation de la corde

Le ROLLCLIP A doit être choisi lorsque le besoin principal est d’installer facilement la corde dans la poulie alors que le connecteur est déjà en place sur l’ancrage. C’est la différence terrain essentielle avec le ROLLCLIP Z : le ROLLCLIP A ouvre côté poulie, ce qui simplifie l’accès à la corde ; le ROLLCLIP Z ouvre côté opposé à la poulie, ce qui facilite plutôt l’installation du connecteur sur un appareil ou un ancrage.

Cette nuance compte réellement dans le montage. Sur un point de renvoi fixé, un mouflage léger ou une configuration avec bloqueur, la rapidité d’installation de la corde peut faire gagner du temps et éviter des manipulations inutiles. Le ROLLCLIP A permet de conserver un système court, lisible et fluide, à condition que le mousqueton reste correctement positionné dans son grand axe.

Le ROLLCLIP A est adapté dans les cas suivants :

• Point de renvoi sur ancrage : pour installer rapidement la corde dans la poulie une fois le connecteur fixé au point d’ancrage.

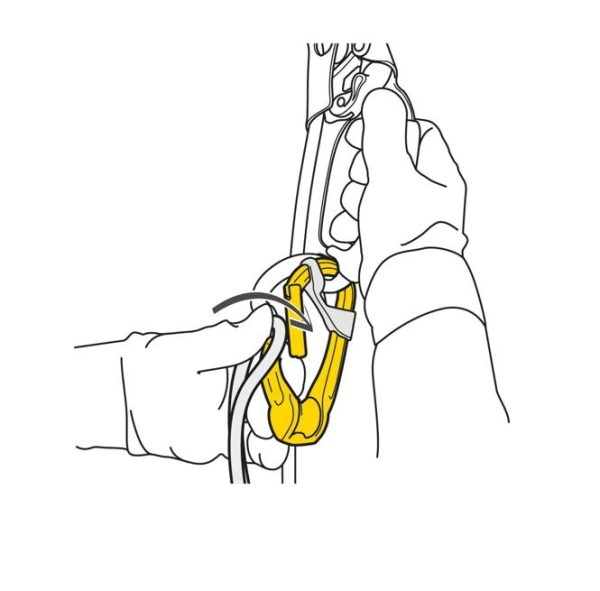

• Remontée courte sur corde : utilisé comme point de renvoi sur le point de connexion inférieur d’une poignée bloqueur, il facilite certaines remontées courtes sur corde.
• Mouflage léger : le réa sur roulement à billes améliore la fluidité d’un petit système de traction ou de renvoi.
• Association avec un bloqueur : il peut être utilisé comme point de renvoi dans un mouflage associé à un bloqueur adapté.
• Montage compact : l’intégration poulie + mousqueton réduit la longueur du système et limite le nombre d’éléments intermédiaires.

Le ROLLCLIP A reste une poulie-mousqueton compacte. Il ne remplace pas une poulie de secours, une poulie Prusik ou une poulie de hissage intensive lorsque le montage demande davantage de charge admissible, un réa plus grand ou une meilleure organisation des brins.

Caractéristiques techniques du ROLLCLIP A

Variantes disponibles : TRIACT-LOCK ou sans verrouillage

Ce que le ROLLCLIP A apporte réellement sur le terrain

Le ROLLCLIP A apporte d’abord un gain de méthode. En réunissant une poulie et un mousqueton dans un seul équipement, il réduit la longueur du système, limite le nombre de pièces intermédiaires et simplifie la lecture du montage. Dans un renvoi court ou un petit mouflage, cette compacité est un vrai avantage.

Son ouverture côté poulie facilite l’installation de la corde lorsque le connecteur est déjà fixé à l’ancrage. C’est le point qui justifie le choix de cette version. L’utilisateur peut garder le mousqueton en place, ouvrir côté poulie et engager la corde plus simplement. Sur un point de renvoi où l’on manipule surtout la corde, le ROLLCLIP A est plus logique que la version Z.

Le réa sur roulement à billes étanche offre un rendement de 85 %. Ce rendement est intéressant pour un appareil aussi compact, notamment sur un mouflage léger ou un renvoi ponctuel. Il ne doit toutefois pas être confondu avec celui d’une poulie de plus grand diamètre destinée au hissage intensif ou aux charges lourdes.

Le profil en H du mousqueton optimise le rapport résistance / légèreté et protège les marquages de l’abrasion. Le système Keylock limite les accrochages involontaires lors de la mise en place, ce qui facilite les manipulations dans les systèmes composés de cordes, sangles, appareils et ancrages.

ROLLCLIP A ou ROLLCLIP Z : choisir la bonne orientation

Le choix entre ROLLCLIP A et ROLLCLIP Z doit se faire selon ce que l’utilisateur doit installer le plus facilement : la corde ou le connecteur.

• ROLLCLIP A : ouverture du doigt côté poulie. Il facilite l’installation de la corde lorsque la poulie est déjà fixée à l’ancrage.
• ROLLCLIP Z : ouverture du doigt côté opposé à la poulie. Il facilite l’installation du mousqueton sur les ancrages et les appareils.

Dans un montage où l’accès à l’ancrage est simple mais où la corde doit être installée rapidement, le ROLLCLIP A est le choix le plus cohérent. Dans une configuration où l’appareil ou l’ancrage est plus difficile à connecter, le ROLLCLIP Z devient souvent plus pratique.

Utilisation comme point de renvoi

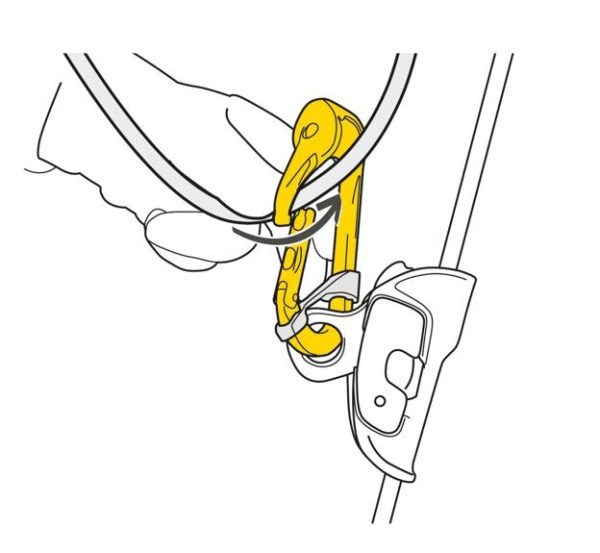

Le ROLLCLIP A peut être utilisé comme point de renvoi dans un système de corde. Il peut notamment servir sur le point de connexion inférieur d’une poignée bloqueur pour réaliser de courtes remontées sur corde. L’ouverture côté poulie facilite alors l’installation de la corde dans le réa.

Il peut également être utilisé comme point de renvoi dans un mouflage léger, par exemple en association avec un bloqueur adapté. Le réa améliore la fluidité du système, mais la charge d’utilisation maximale reste limitée à 4 kN. Cette valeur doit guider le choix du produit : au-delà, il faut basculer vers une poulie dédiée plus dimensionnée.

La corde doit circuler proprement dans le réa, sans torsion, sans frottement défavorable et sans risque de sortie de trajectoire. Le ROLLCLIP A doit rester correctement positionné, en particulier si le système travaille sous tension ou si l’orientation des efforts peut évoluer pendant la manœuvre.

Importance du positionnement dans le grand axe

Le point critique du ROLLCLIP A n’est pas seulement le rendement de la poulie : c’est le positionnement du mousqueton. Un mousqueton offre sa résistance maximale lorsqu’il travaille dans son grand axe, doigt fermé. Toute sollicitation dans le petit axe, doigt ouvert ou avec charge sur la bague réduit fortement la résistance et crée une situation dangereuse.

Lorsque la configuration le permet, l’association avec une barrette de maintien permet de favoriser la sollicitation du mousqueton selon le grand axe, de limiter le risque de retournement et de solidariser le ROLLCLIP A à l’appareil. C’est particulièrement utile dans les montages où le connecteur peut bouger, tourner ou se placer en travers.

Cette vigilance doit être maintenue pendant l’utilisation. Le système peut évoluer sous tension, avec les mouvements de corde, les variations d’angle ou les manipulations successives. Le bon positionnement ne se vérifie pas seulement au départ : il se surveille tout au long de la manœuvre.

Choisir entre version TRIACT-LOCK et version sans verrouillage

La version TRIACT-LOCK est la plus cohérente pour les configurations EPI de travaux en hauteur nécessitant un connecteur verrouillable conforme EN 362. Son verrouillage automatique à ouverture triple action apporte une sécurité d’usage adaptée aux manipulations fréquentes, sous réserve de vérifier le verrouillage complet à chaque fermeture.

La version sans verrouillage est plus légère et offre une ouverture plus importante, mais elle ne répond pas au même usage. Elle peut être pertinente dans des contextes spécifiques où un connecteur non verrouillable est autorisé et compatible avec les procédures en place. Elle ne doit pas être choisie par défaut pour un système EPI nécessitant un verrouillage.

Le bon choix ne se fait donc pas seulement sur le poids ou l’ouverture. Il dépend de la norme attendue, de l’usage terrain, de la fréquence de manipulation, du niveau de risque et des équipements associés.

Compatibilité corde, appareils et connecteurs

Le ROLLCLIP A est compatible avec des cordes de 7 à 13 mm. Cette plage doit être validée dans le système complet : type de corde, état, diamètre, humidité, encrassement, appareil associé, angle de travail et effort réel.

Les équipements associés doivent être compatibles et conformes aux normes applicables. Dans un système de travaux sur corde, la corde peut notamment relever de l’EN 1891 selon la configuration. La notice de chaque appareil utilisé avec le ROLLCLIP A doit être respectée.

Le connecteur doit travailler dans le grand axe et rester correctement positionné. Une charge en travers, une pression sur le doigt, un frottement sur la bague ou un mauvais alignement avec l’appareil peut réduire la résistance disponible et créer un risque de déverrouillage ou de mauvais fonctionnement.

Conformité, contrôle et sécurité

Le ROLLCLIP A est une poulie-mousqueton utilisée comme EPI contre les chutes de hauteur. La version TRIACT-LOCK répond aux exigences EN 362, EN 12275 et EN 12278. La version sans verrouillage répond aux exigences EN 12275 et EN 12278. Le choix de la version doit donc rester cohérent avec l’usage prévu.

Avant chaque utilisation, il faut vérifier l’absence de déformation, fissure, marque, usure ou corrosion sur le corps, le rivet, le doigt et, pour la version verrouillable, la bague de verrouillage. Le doigt doit s’ouvrir puis se refermer automatiquement et complètement. Le système Keylock ne doit pas être obstrué.

Sur la version TRIACT-LOCK, le verrouillage complet doit être contrôlé à chaque fermeture. Toute pression ou frottement susceptible de provoquer un déverrouillage ou d’endommager la bague doit être évité.

Le réa doit être contrôlé comme une poulie : absence de déformation, fissure, usure, corrosion ou corps étranger. Il doit tourner librement. Tout fonctionnement anormal, bruit suspect, frottement ou point dur doit conduire à isoler l’équipement.

Points de vigilance à ne pas négliger

• Ne pas confondre ROLLCLIP A et ROLLCLIP Z : le ROLLCLIP A facilite l’installation de la corde ; le ROLLCLIP Z facilite plutôt l’installation sur l’ancrage ou l’appareil.
• Maintenir le travail dans le grand axe : la résistance maximale du mousqueton est obtenue grand axe, doigt fermé.
• Utiliser un système de maintien si nécessaire : une barrette de maintien peut limiter le retournement et favoriser le bon positionnement.
• Respecter la charge d’utilisation maximale : le ROLLCLIP A est limité à 4 kN en valeur d’utilisation maximale.
• Ne pas le remplacer par une poulie de secours : son réa de 18 mm est adapté aux renvois compacts, pas aux hissons lourds ou intensifs.
• Contrôler la version utilisée : TRIACT-LOCK pour les usages nécessitant un connecteur verrouillable ; version sans verrouillage uniquement si elle est compatible avec la procédure.
• Surveiller la vitesse de défilement de la corde : le rendement de 85 % réduit les frottements et peut rendre le contrôle de la corde plus délicat.
• Tenir compte de l’humidité et du gel : ces conditions peuvent réduire le rendement de la poulie.
• Éviter les arêtes et surfaces abrasives : le connecteur, la corde et le réa ne doivent pas frotter sur des matériaux coupants ou agressifs.
• Mettre en quarantaine en cas de doute : choc, effort important, corrosion, défaut de fermeture, marquage illisible ou historique inconnu imposent une vérification approfondie.

Contrôle périodique du ROLLCLIP A

Comme tout EPI, le ROLLCLIP A doit faire l’objet d’une vérification approfondie par une personne compétente au minimum tous les 12 mois, et après tout événement exceptionnel. Une utilisation fréquente en travaux en hauteur, en secours, en environnement humide, poussiéreux ou abrasif peut imposer une fréquence plus rapprochée.

Le contrôle doit porter sur la traçabilité, la lisibilité du numéro individuel et du marquage CE, l’état du corps, du doigt, du rivet, du Keylock, du réa et de son axe. Pour la version TRIACT-LOCK, la bague de verrouillage doit également être contrôlée : absence de déformation, bon fonctionnement, verrouillage complet et absence d’encrassement.

La vérification fonctionnelle doit confirmer l’ouverture et la fermeture complète du doigt, le verrouillage de la bague sur la version concernée, l’absence de blocage du Keylock et la bonne rotation du réa dans les deux sens. Tout défaut de fermeture, de verrouillage, de rotation ou de positionnement doit entraîner l’isolement de l’EPI.

Produits complémentaires pour composer un système cohérent

Le ROLLCLIP A doit être intégré dans un système complet : corde compatible, appareil adapté, ancrage fiable et, si nécessaire, système de maintien du connecteur dans le bon axe. L’objectif est de conserver un montage court, fluide et contrôlable, sans perdre la maîtrise du positionnement du mousqueton.

• Poulies et émerillons pour travaux en hauteur :
  pour comparer les poulies-mousquetons, poulies simples, poulies de secours, poulies Prusik et émerillons selon le système à construire.
• ROLLCLIP Z :
  pour les configurations où l’ouverture côté opposé à la poulie facilite davantage l’installation sur un ancrage ou un appareil.
• Poignée bloqueur ASCENSION :
  pour les configurations de remontée courte sur corde avec point de renvoi au niveau inférieur de l’appareil.
• Mousquetons, connecteurs et porte-outils pour travaux en hauteur :
  pour sélectionner les connecteurs EN 362 adaptés aux systèmes EPI et aux contraintes de positionnement.
• Cordes travaux en hauteur EN 1891 :
  pour choisir une corde compatible avec la plage 7 à 13 mm et les appareils utilisés.
• Ancrages travaux en hauteur :
  pour sécuriser les points de départ du système avant toute mise en charge ou création de renvoi.
• Guide technique travaux en hauteur :
  pour replacer le choix de la poulie-mousqueton dans une logique complète de compatibilité EPI, ancrage, facteur de chute, tirant d’air et contrôle du système.

FAQ – Poulie-mousqueton ROLLCLIP A

À quoi sert le ROLLCLIP A ?

Le ROLLCLIP A sert à créer un point de renvoi compact directement sur un ancrage ou un appareil. Son ouverture côté poulie facilite l’installation de la corde lorsque la poulie-mousqueton est déjà fixée à l’ancrage.

Quelle différence entre ROLLCLIP A et ROLLCLIP Z ?

Le ROLLCLIP A ouvre côté poulie pour faciliter l’installation de la corde. Le ROLLCLIP Z ouvre côté opposé à la poulie pour faciliter l’installation du connecteur sur les ancrages et les appareils. Le choix dépend donc de la manipulation prioritaire dans le montage.

Quelle version choisir : TRIACT-LOCK ou sans verrouillage ?

La version TRIACT-LOCK est à privilégier dans les systèmes EPI nécessitant un connecteur verrouillable. La version sans verrouillage ne doit être utilisée que dans les configurations où ce type de connecteur est autorisé, compatible avec les procédures et adapté au risque.

Commander une poulie-mousqueton ROLLCLIP A

Le ROLLCLIP A convient aux professionnels qui recherchent une poulie-mousqueton compacte pour créer un renvoi court, installer rapidement la corde lorsque l’appareil est fixé à l’ancrage, ou composer un petit mouflage avec un système lisible et contrôlable. Corderie Weiss accompagne les équipes terrain dans le choix des poulies-mousquetons, cordes, connecteurs, ancrages et équipements complémentaires adaptés aux contraintes réelles d’intervention.
