Treuil élévateur échafaudage – capacité 150 kg

Le treuil élévateur échafaudage est conçu pour monter et descendre des matériaux sur chantier, directement depuis une installation d’échafaudage compatible. Avec une capacité de levage maximale de 150 kg, une hauteur utile de travail jusqu’à 40 mètres et une potence pivotante livrée avec l’appareil, il permet de simplifier les manutentions verticales courantes sur façade, rénovation, maçonnerie, couverture ou second œuvre.

Compact, motorisé en 230 V monophasé et équipé d’un câble acier de 81 mètres, cet élévateur de chantier répond aux besoins des professionnels qui doivent lever rapidement des charges maîtrisées sans mobiliser un moyen de levage plus lourd. Corderie Weiss propose ce treuil élévateur pour les opérations de levage de matériaux sur échafaudage, avec une attention particulière portée à la fixation, à la zone de travail et au respect strict de la charge maximale.

Choisir le bon treuil élévateur échafaudage

Le choix d’un treuil élévateur échafaudage dépend d’abord de la charge réelle à lever, de la hauteur de travail, du type d’échafaudage, du point de fixation disponible, de la fréquence d’utilisation et de l’environnement chantier. Ce type d’appareil est destiné au levage de matériaux, pas au levage de personnes.

La capacité maximale de 150 kg convient aux charges de chantier courantes : seaux, outillage, petits matériels, éléments de façade, fournitures de second œuvre, accessoires de pose ou matériaux conditionnés. Elle ne doit jamais être dépassée, même ponctuellement, car le dépassement de charge sollicite l’appareil, le câble, la potence, la fixation et l’échafaudage.

La hauteur utile de travail jusqu’à 40 mètres permet de couvrir de nombreuses configurations de chantier en façade. La longueur de câble de 81 mètres donne la réserve nécessaire au fonctionnement de l’appareil, mais la hauteur réellement utilisable doit toujours être analysée selon la position de l’élévateur, la potence, le cheminement du câble et la zone de réception.

La vitesse moyenne de levage de 30 m/min apporte un vrai gain de productivité sur chantier. Elle permet de monter ou descendre rapidement des charges légères à intermédiaires, à condition que la zone de travail soit dégagée, que la charge soit correctement accrochée et que l’opérateur conserve une visibilité suffisante sur la manœuvre.

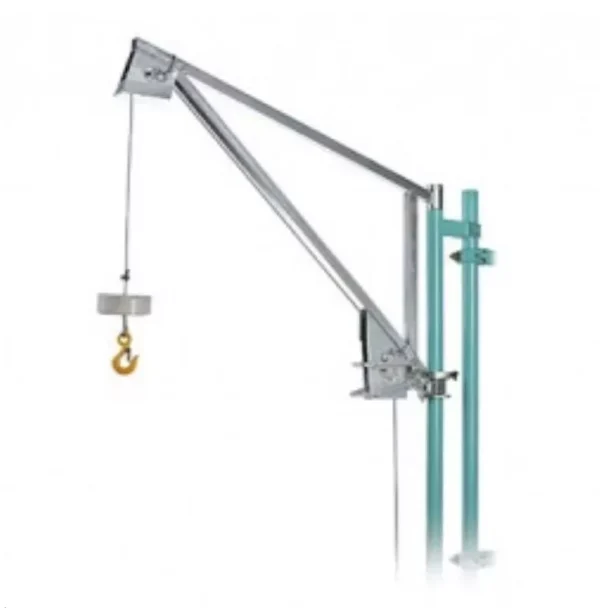

La potence pivotante facilite la prise et la dépose de la charge en tête d’échafaudage. Elle permet d’écarter la charge de la façade ou de l’échafaudage lors de la manœuvre, mais elle doit être installée sur une fixation adaptée, selon les consignes prévues et sur une structure capable de reprendre les efforts.

Le moteur 230 V / 50 Hz permet une alimentation simple sur chantier lorsque l’installation électrique est compatible. L’alimentation, les rallonges, protections et prises doivent rester adaptées à l’intensité absorbée et aux conditions extérieures du chantier.

Caractéristiques techniques

Avantages concrets

Le treuil élévateur échafaudage permet de réduire les manutentions manuelles verticales sur chantier. Il évite les montées répétées de matériaux à la main, améliore le confort de travail et accélère les opérations lorsque les charges restent dans la limite de 150 kg.

La potence pivotante est un avantage important sur échafaudage. Elle facilite la récupération de la charge en hauteur et permet de mieux positionner la charge par rapport à la façade, au plateau ou à la zone de travail.

La hauteur utile de 40 mètres permet d’utiliser l’appareil sur de nombreux chantiers de façade, rénovation, couverture ou second œuvre. Le câble acier de 81 mètres offre une réserve adaptée au fonctionnement de l’élévateur.

La vitesse de levage de 30 m/min apporte un gain de temps réel, surtout lorsque les cycles de montée et descente sont fréquents. Sur chantier, cette rapidité doit être accompagnée d’une organisation propre : charge bien préparée, zone basse dégagée, zone haute sécurisée et opérateur attentif.

Le moteur autofreinant contribue à la maîtrise de la charge pendant la manœuvre. Il permet de contrôler l’arrêt et le maintien de la charge dans le cadre d’une utilisation conforme.

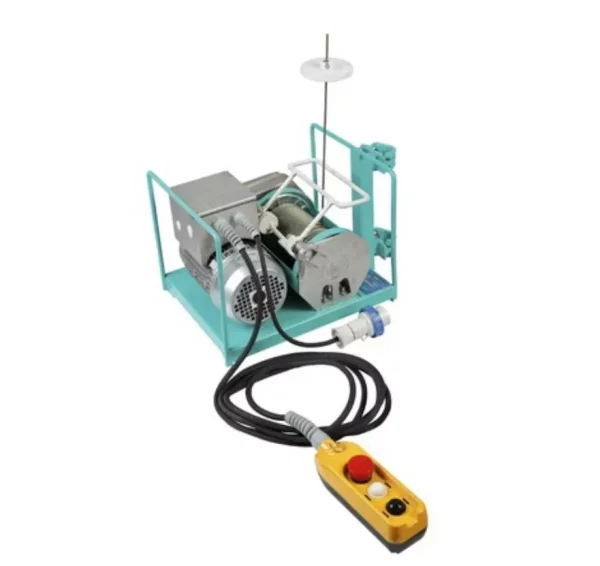

La télécommande 5 m à 3 boutons permet à l’opérateur de commander l’élévateur en conservant une position de travail plus adaptée à la manœuvre, sous réserve de garder une bonne visibilité sur la charge et la zone de levage.

Domaines d’utilisation

Le treuil élévateur échafaudage est destiné aux professionnels du bâtiment qui doivent monter ou descendre des matériaux sur chantier avec un appareil compact et dédié au levage vertical.

• Façade : approvisionnement en matériaux, outillage, petits équipements ou accessoires de pose.
• Rénovation : montée de fournitures, seaux, éléments de second œuvre ou matériel léger.
• Maçonnerie : approvisionnement ponctuel en charges compatibles avec la capacité 150 kg.
• Couverture : montée de petit matériel ou éléments de chantier, selon configuration sécurisée.
• Second œuvre : manutention verticale d’outillage, consommables, équipements et matériaux conditionnés.
• Échafaudage : utilisation avec potence pivotante sur structure compatible et correctement fixée.

Conformité, sécurité et bonnes pratiques

Un treuil élévateur échafaudage est un appareil de levage de matériaux. Il ne doit jamais être utilisé pour lever ou transporter des personnes. La capacité maximale de 150 kg doit être respectée strictement.

Avant chaque utilisation, vérifier l’état général de l’appareil : carter, moteur, câble, crochet ou système d’accrochage, potence, fixation, commande, câble électrique, arrêt, sécurité à la montée, marquage et absence de détérioration visible.

Le câble acier Ø 4 mm doit être contrôlé sur toute sa longueur utile : fils cassés, torons abîmés, écrasements, plis marqués, corrosion, usure localisée, mauvais enroulement ou détérioration au niveau de l’attache. Un câble endommagé ne doit pas être utilisé.

La potence pivotante doit être installée sur une fixation compatible avec l’échafaudage et les efforts générés par le levage. La structure d’accueil doit être vérifiée avant utilisation. Un échafaudage mal stabilisé, mal ancré ou non prévu pour recevoir l’élévateur ne doit pas être utilisé comme support.

La charge doit être correctement conditionnée, équilibrée et accrochée. Elle ne doit pas pouvoir se décrocher, se renverser, basculer ou perdre des éléments pendant la montée ou la descente.

La zone située sous la charge doit rester interdite au passage. Aucune personne ne doit se trouver sous une charge suspendue. La zone basse et la zone haute doivent être organisées pour éviter les chocs, coincements, balancements ou accrochages dans l’échafaudage.

Le câble doit travailler verticalement, sans frottement sur l’échafaudage, la façade, une arête ou un élément métallique. Un frottement répété peut détériorer le câble et créer une situation dangereuse.

L’alimentation électrique doit être adaptée au chantier : prise compatible, protection électrique, rallonge de section suffisante, câble protégé des écrasements, humidité, coupures et passages d’engins ou de personnes.

La vitesse de levage impose de rester attentif. La charge doit être guidée visuellement, sans être accompagnée à la main dans une zone dangereuse. En cas d’accrochage, de bruit anormal, de câble mal enroulé ou de comportement inhabituel, l’utilisation doit être arrêtée immédiatement.

Bien installer un élévateur sur échafaudage

L’installation doit être préparée avant la première manœuvre. L’élévateur doit être positionné de manière à permettre un cheminement vertical propre de la charge, sans contact avec la façade, les lisses, les montants ou les plateaux d’échafaudage.

La potence doit être montée et verrouillée conformément aux consignes prévues. Sa rotation doit permettre la récupération de la charge sans créer de choc ni de porte-à-faux dangereux.

L’échafaudage doit être stabilisé, conforme à son montage et compatible avec les efforts générés par l’élévateur. Le levage d’une charge crée des efforts dynamiques : il ne faut pas raisonner uniquement sur le poids statique de la charge.

Avant utilisation régulière, réaliser un essai à faible charge pour contrôler le fonctionnement, l’arrêt, le freinage, le comportement de la potence, la trajectoire de la charge et l’absence d’interférence avec la structure.

Treuil élévateur échafaudage ou corde à poulie : quel choix ?

La corde à poulie reste adaptée aux levages manuels simples, aux petits matériels et aux opérations ponctuelles lorsque la charge est faible et que l’effort opérateur reste acceptable.

Le treuil élévateur échafaudage devient plus pertinent lorsque les montées sont répétées, lorsque la hauteur augmente, lorsque les charges approchent plusieurs dizaines de kilos ou lorsque l’on veut améliorer le rendement du chantier.

En pratique, pour des charges régulières jusqu’à 150 kg et une hauteur utile importante, l’élévateur motorisé apporte un gain de temps, de confort et de régularité. Pour un usage très léger ou ponctuel, une solution corde + poulie peut suffire.

Erreurs fréquentes à éviter

• Utiliser l’élévateur pour lever une personne ou accompagner une personne avec la charge.
• Dépasser la capacité maximale de 150 kg, même pour une manœuvre ponctuelle.
• Installer la potence sur un échafaudage non vérifié, mal stabilisé ou non compatible avec les efforts de levage.
• Laisser une personne circuler ou travailler sous la charge suspendue.
• Lever une charge mal équilibrée, mal accrochée ou contenant des éléments susceptibles de tomber.
• Travailler avec un câble acier abîmé, corrodé, écrasé ou présentant des fils cassés.
• Laisser le câble frotter sur l’échafaudage, la façade, une arête ou un élément métallique.
• Utiliser une rallonge électrique sous-dimensionnée ou une alimentation non protégée sur chantier.
• Continuer à utiliser l’appareil malgré un bruit anormal, une sécurité défaillante ou un comportement inhabituel.

Pour compléter votre choix

Pour retrouver les appareils de levage, palans, treuils et solutions associées, consultez la catégorie

palans, treuils et appareils de levage
.

Pour les approvisionnements plus légers sur échafaudage, vous pouvez comparer avec la

corde à poulie échafaudage – drisse diamètre 22 mm
.

Pour une solution de levage manuel simple sur corde, consultez également la

poulie CLIC – poulie à cliquet pour levage manuel
.

Pour transporter plusieurs éléments d’échafaudage dans une configuration adaptée, le

support 3 éléments d’échafaudage

peut compléter l’équipement selon le besoin chantier.

Pour les opérations de levage électrique portatif ou les besoins de chantier compacts, vous pouvez aussi consulter le

mini treuil électrique portable PALANBOX

ou le

treuil électrique à câble passant MINIFOR
.

Pour compléter une opération de levage avec des accessoires adaptés, consultez aussi les

anneaux de levage et manilles

ainsi que les

mailles et crochets de levage
.

FAQ

Quelle charge peut lever ce treuil élévateur échafaudage ?

La capacité maximale de levage est de 150 kg. Cette limite doit être respectée strictement, en tenant compte du poids complet de la charge, de son conditionnement et de tout accessoire utilisé pour l’accrochage.

Peut-on utiliser cet élévateur pour lever une personne ?

Non. Ce treuil élévateur est destiné au levage de matériaux uniquement. Il ne doit jamais être utilisé pour lever, transporter ou accompagner une personne.

Quelle hauteur de travail permet cet élévateur ?

La hauteur utile maximale de travail est de 40 mètres, avec un câble acier de 81 mètres. La hauteur réellement exploitable dépend de la position de l’appareil, de la potence, de l’installation sur échafaudage et du cheminement de la charge.

Treuil élévateur échafaudage pour levage de matériaux sur chantier

Le treuil élévateur échafaudage est une solution efficace pour monter et descendre des matériaux jusqu’à 150 kg sur chantier. Sa potence pivotante, son câble acier Ø 4 mm de 81 mètres, sa hauteur utile de 40 mètres, sa vitesse de levage de 30 m/min, son moteur 230 V monophasé autofreinant et sa télécommande 5 m en font un appareil adapté aux travaux de façade, rénovation, maçonnerie, couverture et second œuvre.

Corderie Weiss accompagne les professionnels dans le choix d’appareils de levage adaptés aux contraintes réelles : charge, hauteur de travail, fixation sur échafaudage, alimentation électrique, câble, accessoires de levage, sécurité de zone et organisation du chantier.
