Treuil manuel à câble de halage à cliquet – 470 à 2 741 kg

Le treuil manuel à câble de halage à cliquet est conçu pour les opérations de traction, tirage, tension de câble, tension de filet et halage sur charge sécurisée. Robuste, compact et simple à installer, il permet d’appliquer un effort manuel contrôlé lorsqu’un treuil électrique n’est pas nécessaire ou lorsqu’une solution autonome suffit.

Disponible en capacités 470, 596, 723, 894, 1 556 et 2 741 kg, ce treuil manuel à cliquet s’adresse aux professionnels qui doivent tirer ou maintenir une charge dans une configuration maîtrisée. Il est destiné au halage et à la traction uniquement : il ne doit pas être utilisé pour du levage vertical ni pour suspendre une charge.

Choisir le bon treuil manuel à câble de halage à cliquet

Le choix d’un treuil manuel à cliquet dépend d’abord de l’effort réel de traction, de la longueur de câble utile, du diamètre de câble compatible, de la fréquence d’utilisation et de la configuration de travail. En halage, l’effort réel ne correspond pas simplement au poids de la charge : il dépend du frottement, du sol, de la pente, de l’état de déplacement de la charge, des renvois éventuels et de la qualité de l’ancrage.

La capacité 470 kg convient aux opérations de traction légère : tension de petit câble, tension de filet, déplacement ponctuel d’une charge mobile légère ou manœuvre simple sur installation compacte. Elle est adaptée lorsque l’effort reste modéré et que l’utilisateur recherche un treuil léger, simple et peu encombrant.

La capacité 596 kg permet de travailler avec une marge supérieure pour les usages de halage léger ou de tension plus sollicitée. Elle convient aux opérations ponctuelles sur câble, filet, petite charge roulante ou élément à déplacer sur support horizontal.

La capacité 723 kg est adaptée aux besoins intermédiaires de traction manuelle, lorsque l’effort réel commence à devenir plus important mais reste compatible avec un treuil compact. Elle peut convenir aux chantiers, ateliers, exploitations, installations techniques ou besoins de tension régulière mais non intensive.

La capacité 894 kg apporte une réserve supplémentaire pour les opérations de halage plus exigeantes. Elle reste destinée à un usage occasionnel et doit être utilisée avec un câble, un support et un ancrage correctement dimensionnés.

Les capacités 1 556 kg et 2 741 kg correspondent aux versions les plus fortes de cette fiche. Elles sont équipées d’un frein ralentisseur destiné aux charges plus lourdes. Elles doivent être réservées aux opérations préparées, avec charge sécurisée indépendamment, ancrage vérifié et accessoires dimensionnés pour l’effort réel.

Ce type de treuil n’est pas un treuil autofreiné de levage. Il est pensé pour la traction et le halage sur pente à 0 % ou sur une charge déjà sécurisée par un dispositif indépendant. Si la charge doit être suspendue, levée ou maintenue verticalement, il faut choisir un équipement de levage adapté.

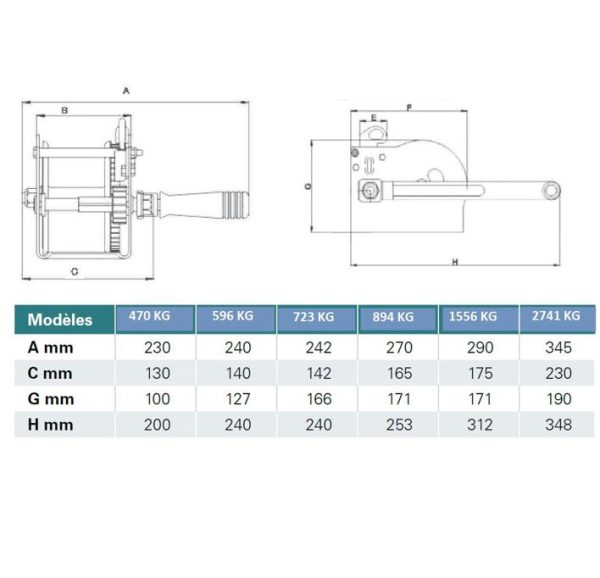

Caractéristiques techniques

Tableau des variantes disponibles

Avantages concrets

Le treuil manuel à câble de halage à cliquet offre une solution simple et robuste pour appliquer un effort de traction sans alimentation électrique. Il est adapté aux interventions ponctuelles, aux installations fixes simples, aux chantiers, aux exploitations et aux applications où la charge reste sécurisée indépendamment.

Le châssis et le tambour en acier apportent une bonne résistance mécanique pour un usage professionnel occasionnel. La protection zinguée bichromatée améliore la tenue du treuil dans les environnements courants, à condition de respecter les règles de stockage et d’entretien.

Le cliquet de retenue permet de maintenir l’effort appliqué pendant la manœuvre. Le cliquet de débrayage facilite la gestion du tambour selon la phase d’utilisation. Cette conception est adaptée aux opérations de tension ou de halage, lorsque l’utilisateur doit reprendre progressivement l’effort.

Les modèles 1 556 kg et 2 741 kg intègrent un frein ralentisseur pour charge lourde. Ce dispositif apporte une aide supplémentaire sur les capacités élevées, mais il ne transforme pas le treuil en appareil de levage vertical.

La manivelle fixe permet une commande directe et progressive. L’opérateur garde la maîtrise de l’effort appliqué, sous réserve de travailler dans une configuration stable, avec un câble correctement enroulé et un support dimensionné.

La gamme de 470 à 2 741 kg permet de choisir un treuil cohérent avec l’effort réel, du simple câble à tendre jusqu’au halage plus sollicité, sans surdimensionner inutilement l’installation.

Domaines d’utilisation

Le treuil manuel à câble de halage à cliquet est destiné aux applications où une charge doit être tirée, tendue, déplacée ou maintenue par traction, sans levage vertical.

• Tension de câbles : mise en tension de câbles, haubans, lignes ou systèmes simples.
• Tension de filets : filet de protection, filet agricole, filet technique ou dispositif à tendre.
• Halage sur pente à 0 % : déplacement d’une charge mobile sur surface horizontale.
• Atelier et maintenance : manœuvre ponctuelle, déplacement contrôlé, petite installation mécanique.
• Agriculture et espaces verts : traction de charge mobile, mise en tension, intervention terrain légère.
• Chantier : tirage ponctuel, réglage de position, tension ou déplacement d’élément sécurisé.
• Installations fixes : portail, trappe, petit chariot, équipement guidé ou système de tension.

Conformité, sécurité et bonnes pratiques

Ce treuil manuel à cliquet est destiné à la traction et au halage uniquement. Il ne doit en aucun cas être utilisé pour le levage vertical, la suspension de charge, le transport de personnes ou le maintien d’une charge suspendue.

Avant chaque utilisation, vérifier l’état général du treuil : châssis, tambour, manivelle, cliquets, frein ralentisseur si présent, points de fixation, marquage, câble, crochet ou terminaison, absence de déformation, corrosion anormale ou détérioration visible.

Le câble doit être du diamètre prévu pour le modèle choisi. Un câble trop fin, trop gros, abîmé ou de qualité inadaptée peut compromettre l’enroulement, la résistance et la sécurité de l’opération.

Le câble doit être contrôlé sur toute sa longueur utile : fils cassés, torons abîmés, écrasement, pli marqué, corrosion, usure localisée, mauvais enroulement ou détérioration au niveau de l’attache. Un câble endommagé ne doit pas être utilisé.

Le câble doit rester correctement enroulé sur le tambour, sans croisement excessif, pincement, écrasement ou accumulation d’un seul côté. Un minimum de tours morts doit toujours rester sur le tambour afin de préserver la fixation du câble.

La fixation du treuil doit être réalisée sur un support plan, rigide et dimensionné pour l’effort réel. Les 3 points de fixation doivent être utilisés selon la configuration prévue, avec une boulonnerie adaptée et un support capable de reprendre la traction.

La charge doit être sécurisée indépendamment lorsque la situation l’exige. Le treuil ne doit pas être considéré comme un dispositif unique de retenue si la charge peut se déplacer dangereusement en cas de rupture de câble, de crochet, d’ancrage ou de fixation.

L’opérateur ne doit jamais se placer dans l’axe du câble sous tension. En cas de rupture du câble ou d’un accessoire, le retour peut être brutal. La zone de travail doit être dégagée et les personnes non concernées doivent rester à distance.

Les efforts de halage peuvent augmenter fortement si la charge frotte, se bloque, prend une pente ou travaille avec un mauvais angle. Si l’effort devient anormal, il faut arrêter l’opération et vérifier la cause plutôt que forcer sur la manivelle.

Treuil à cliquet ou treuil autofreiné : quel choix ?

Le treuil manuel à cliquet est adapté aux opérations de traction, de tension et de halage, lorsque la charge est sécurisée indépendamment ou qu’elle travaille sur une surface horizontale sans risque de chute. Il est simple, robuste et efficace pour appliquer un effort manuel ponctuel.

Le treuil manuel autofreiné est plus adapté lorsque la charge doit être maintenue automatiquement dès que l’opérateur relâche la manivelle. Il peut convenir à certaines opérations de levage de faible course lorsque la configuration et le modèle le permettent.

En pratique, pour une traction horizontale, une tension de câble ou un halage ponctuel, le treuil à cliquet est cohérent. Dès qu’une charge doit être suspendue, levée ou descendue verticalement, il faut choisir un appareil de levage adapté, et non un treuil à cliquet de halage.

Comprendre la capacité en halage

Les capacités indiquées correspondent à une force de traction en halage. Elles ne doivent pas être interprétées comme une CMU de levage. Le treuil est conçu pour tirer ou tendre, pas pour lever verticalement.

En halage, l’effort dépend du déplacement réel de la charge. Une charge roulante sur sol plat demande moins d’effort qu’une charge bloquée, freinée, frottante ou située sur une pente. Le choix du treuil doit donc intégrer le coefficient de résistance au déplacement.

Le diamètre du câble et la capacité tambour doivent être respectés. Le diamètre de câble indiqué correspond à l’utilisation prévue du modèle, avec une logique de sécurité adaptée au halage. Modifier le diamètre ou le type de câble sans validation peut rendre l’utilisation dangereuse.

Erreurs fréquentes à éviter

• Utiliser le treuil à cliquet pour lever verticalement ou suspendre une charge.
• Choisir le treuil uniquement selon le poids de la charge, sans évaluer l’effort réel de traction.
• Employer un câble d’un diamètre différent de celui prévu pour le modèle choisi.
• Installer le treuil sur un support insuffisamment rigide ou avec une fixation sous-dimensionnée.
• Travailler avec un câble abîmé, écrasé, corrodé, mal enroulé ou présentant des fils cassés.
• Laisser le câble se croiser, se coincer ou s’accumuler d’un seul côté du tambour.
• Se placer dans l’axe du câble sous tension pendant la manœuvre.
• Forcer sur la manivelle lorsque la charge est bloquée ou que l’effort devient anormal.
• Considérer le frein ralentisseur des modèles lourds comme une sécurité de levage.
• Utiliser le treuil comme dispositif unique de retenue alors que la charge devrait être sécurisée indépendamment.

Pour compléter votre choix

Pour retrouver les appareils de traction, palans, treuils et solutions associées, consultez la catégorie

palans, treuils et appareils de levage
.

Si votre besoin nécessite un maintien automatique de la charge ou un levage de faible course selon configuration, comparez avec le

treuil manuel à câble de halage autofreiné
.

Pour une traction manuelle sur grande longueur de câble, consultez le

treuil manuel à câble passant
.

Pour une traction ou manœuvre motorisée sur installation fixe, vous pouvez consulter le

treuil électrique à câble de traction

ou le

treuil électrique compact à une vitesse
.

Pour remplacer ou adapter une ligne de traction, consultez les câbles de treuil selon la terminaison recherchée :

câble de treuil avec crochet à linguet et œil
,

câble de treuil avec crochet à linguet et émerillon
,

câble de treuil avec crochet à verrouillage automatique à œil

ou

câble de treuil avec crochet à verrouillage automatique et émerillon
.

Pour modifier une direction de traction, réduire l’effort ou travailler avec un renvoi adapté, consultez les

poulies de levage, de renvoi et de mouflage
.

Pour les liaisons entre câble, charge, point d’ancrage ou accessoire de renvoi, consultez les

anneaux de levage et manilles

adaptés à l’effort réel.

FAQ

Ce treuil manuel à cliquet peut-il être utilisé pour lever une charge ?

Non. Ce treuil est destiné à la traction et au halage uniquement. Il ne doit pas être utilisé pour le levage vertical, la suspension de charge ou le transport de personnes.

Quelle différence avec un treuil manuel autofreiné ?

Le treuil à cliquet est adapté à la traction, à la tension et au halage sur charge sécurisée. Le treuil autofreiné dispose d’un frein automatique qui maintient la charge lorsque l’action sur la manivelle cesse, ce qui le rend plus adapté aux manœuvres nécessitant un maintien contrôlé.

Comment choisir entre 470 kg et 2 741 kg ?

Le choix dépend de l’effort réel de traction, du diamètre de câble compatible, de la longueur utile, du support de fixation et de la configuration de travail. Plus l’effort est élevé, plus il faut vérifier l’ancrage, le câble, la fixation et les accessoires associés.

Treuil manuel à cliquet pour traction, tension et halage

Le treuil manuel à câble de halage à cliquet est une solution robuste pour les professionnels qui doivent tirer, tendre ou haler une charge de manière occasionnelle. Sa gamme de 470 à 2 741 kg, son châssis acier zingué bichromaté, sa manivelle fixe, ses cliquets de retenue et de débrayage et son frein ralentisseur sur les modèles lourds en font un appareil cohérent pour les opérations de traction et de halage maîtrisées.

Corderie Weiss accompagne les professionnels dans le choix de treuils, câbles et accessoires adaptés aux contraintes réelles : capacité de traction, diamètre de câble, longueur utile, fixation, support, poulies de renvoi, ancrages, manilles et sécurité d’utilisation.
