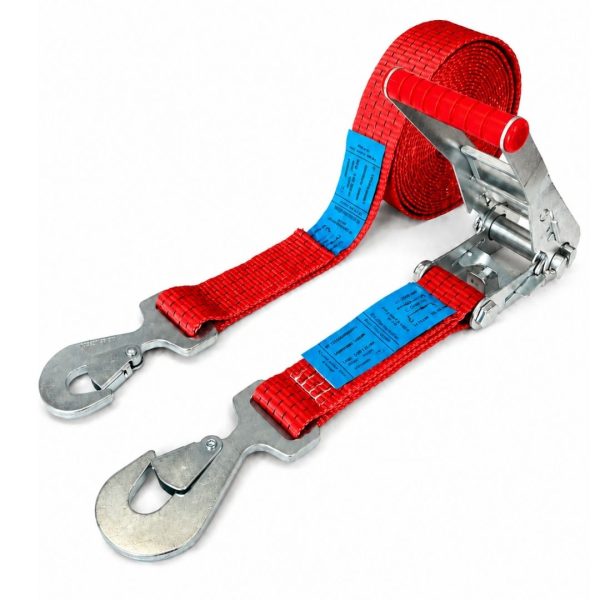

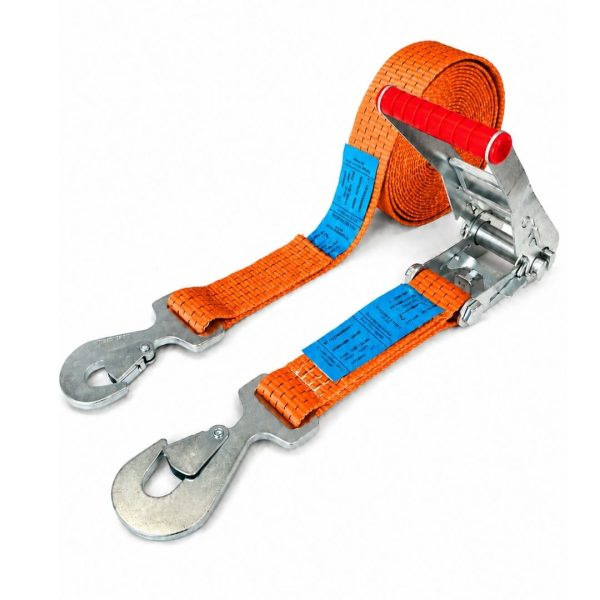

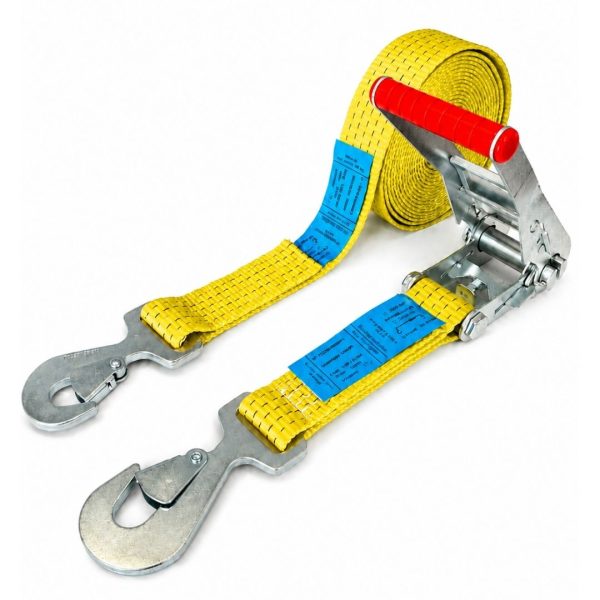

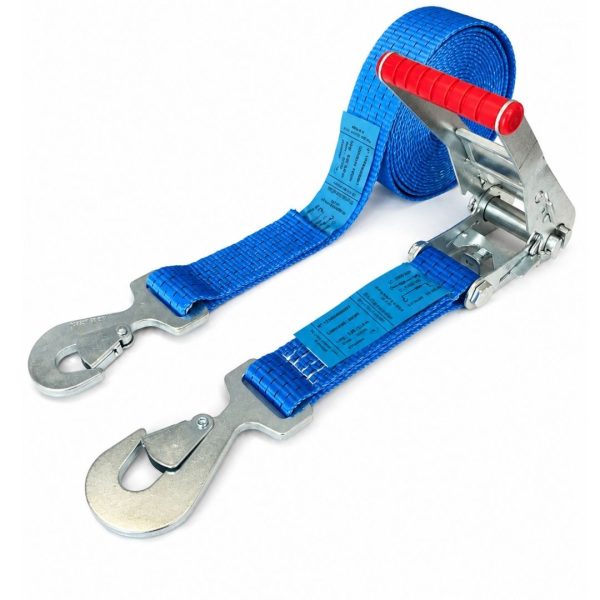

Sangle d’arrimage 50 mm 7,5T avec crochets plats à linguet – EN 12195-2

Cette sangle d’arrimage 50 mm 7,5T avec crochets plats à linguet est destinée aux professionnels recherchant une capacité d’arrimage de LC 2 500 daN avec une terminaison compacte et sécurisée par linguet.

En configuration 2 parties avec tendeur à cliquet, elle développe 5 000 daN en tension double et une STF de 400 daN. Elle est adaptée au transport routier, aux plateaux, remorques et applications industrielles lorsque la géométrie des points d’ancrage est compatible avec un crochet plat.

Chez Weiss, le choix ne se fait pas sur la seule mention « 7,5 tonnes » : LC, STF, méthode d’arrimage et compatibilité du crochet avec le point d’ancrage sont les données réellement déterminantes.

Choisir la bonne sangle 50 mm à crochets plats à linguet

Cette version se distingue d’abord par sa LC de 2 500 daN, supérieure à celle d’un système 50 mm 6T de LC 2 000 daN.

Elle est donc à privilégier lorsque le calcul d’arrimage impose cette capacité et que le véhicule dispose de points d’ancrage adaptés à la géométrie du crochet plat.

Cette configuration est adaptée lorsque :

• une LC de 2 500 daN est nécessaire ;
• le système est utilisé en arrimage direct avec des points d’ancrage correctement dimensionnés ;
• une STF de 400 daN correspond au besoin en arrimage par frottement ;
• les points d’ancrage acceptent correctement la forme du crochet plat ;
• le crochet porte sur sa zone prévue pour reprendre l’effort ;
• le linguet peut se fermer normalement sans reprendre la charge ;
• une sangle polyester de largeur 50 mm correspond à l’environnement d’utilisation.

6T ou 7,5T : quelle version choisir ?

Pour deux sangles de largeur 50 mm, la différence ne doit pas être appréciée uniquement sur la rupture du textile.

La 7,5T est donc à retenir lorsque le dimensionnement exige une LC de 2 500 daN.

Ce n’est pas une raison pour la choisir systématiquement : une capacité supérieure ne compense ni un mauvais point d’ancrage, ni un angle défavorable, ni une méthode d’arrimage inadaptée.

Pourquoi choisir un crochet plat à linguet ?

La géométrie plate répond à certains points d’accrochage sur lesquels un crochet à doigts rapprochés ou écartés n’est pas la terminaison la mieux adaptée.

Le choix doit toujours être fait sur la portée réelle du crochet dans le point d’ancrage.

Le crochet doit :

• pénétrer normalement dans le point d’accrochage ;
• disposer d’une surface de portée suffisante ;
• travailler dans son axe ;
• ne pas être chargé sur sa pointe ;
• ne pas travailler latéralement ;
• permettre la fermeture normale du linguet.

Le linguet ne reprend pas l’effort

Le linguet sert à limiter le risque de désengagement involontaire d’un crochet correctement positionné.

Il ne doit jamais être utilisé comme élément porteur.

Si le point d’ancrage oblige le crochet à prendre appui sur le linguet ou uniquement sur son extrémité, la terminaison n’est pas adaptée.

7,5 tonnes : ne pas confondre rupture et capacité d’arrimage

La désignation 7,5T correspond ici à la donnée de rupture de la sangle textile.

Elle ne signifie pas que le système possède une capacité d’arrimage de 7 500 daN.

Les valeurs utiles pour l’utilisateur sont :

• LC en traction directe : 2 500 daN
• tension double : 5 000 daN
• STF : 400 daN
• SHF normalisée : 50 daN

La distinction est essentielle.

La résistance à la rupture sert à la conception et au coefficient d’utilisation du système. Elle ne doit pas être utilisée par l’opérateur comme capacité d’arrimage.

Caractéristiques techniques

LC 2 500 daN : la donnée de choix en arrimage direct

En arrimage direct, le système participe directement à la retenue de la charge.

La donnée essentielle est donc la LC – Lashing Capacity.

Pour cette sangle :

LC = 2 500 daN en traction directe.

Le dimensionnement ne peut toutefois pas être obtenu en comparant simplement le poids de la charge à la LC.

Il faut notamment tenir compte :

• de la masse de la charge ;
• de son centre de gravité ;
• des efforts longitudinaux et transversaux à reprendre ;
• de la géométrie de l’arrimage ;
• des angles des sangles ;
• du nombre de systèmes utilisés ;
• du calage existant ;
• de la résistance des points d’ancrage ;
• de la stabilité propre du chargement.

Le calcul relève de la méthode d’arrimage et des règles applicables, notamment de l’EN 12195-1.

La tension double de 5 000 daN n’est pas une LC directe de 5 000 daN

La valeur de 5 000 daN correspond à la configuration en tension double.

Elle ne doit pas être utilisée comme si le système présentait une LC directe de 5 000 daN.

La lecture du montage réel reste indispensable.

STF 400 daN : la donnée à regarder en arrimage par frottement

Lorsque la sangle passe au-dessus du chargement pour augmenter son appui sur le plateau, elle fonctionne en arrimage par frottement ou couvrant.

La valeur importante devient alors la :

STF = 400 daN.

Cette force résiduelle est obtenue dans les conditions normalisées avec une SHF de 50 daN appliquée sur la poignée du tendeur.

Le dimensionnement dépend également :

• du coefficient de frottement entre la charge et le plateau ;
• de la masse du chargement ;
• de l’angle vertical de la sangle ;
• du calage ;
• de la stabilité de la charge ;
• du nombre de systèmes installés.

Une LC supérieure ne signifie pas automatiquement une STF supérieure.

C’est un point essentiel pour comparer deux systèmes d’arrimage.

Si le besoin principal est d’obtenir davantage de pré-tension en arrimage par frottement, il faut comparer les STF, et non simplement choisir la sangle présentant la rupture textile ou la LC la plus élevée.

Avantages concrets

LC 2 500 daN

Cette capacité permet de répondre à des configurations nécessitant davantage de capacité en arrimage direct qu’un système 50 mm LC 2 000 daN.

Crochet plat compact

Sa géométrie convient à certains points d’ancrage pour lesquels une terminaison à profil plat offre une meilleure implantation.

Linguet de sécurité

Il contribue au maintien du crochet engagé lors de la mise en place et de l’utilisation, à condition que le crochet soit correctement positionné.

Configuration 2 parties

La partie courte portant le tendeur et la partie longue équipée de son crochet permettent une installation classique sur les points d’ancrage opposés du véhicule.

Large choix de longueurs

Les longueurs disponibles de 2 à 15 m permettent d’adapter la sangle au véhicule et au volume réel du chargement.

Choisir la bonne longueur de sangle

Une sangle trop courte ne permet pas toujours :

• de suivre le parcours prévu ;
• d’engager suffisamment de textile dans le tendeur ;
• de positionner correctement les crochets.

À l’inverse, une sangle excessivement longue génère un excédent inutile qui doit être correctement rangé et sécurisé.

Le bon choix consiste à disposer de la longueur nécessaire au passage prévu tout en conservant une plage de réglage suffisante au niveau du tendeur.

Domaines d’utilisation

Cette sangle 50 mm LC 2 500 daN peut être utilisée notamment pour l’arrimage professionnel sur :

• poids lourds ;
• semi-remorques ;
• plateaux ;
• remorques ;
• véhicules industriels ;
• matériels de chantier ;
• machines ;
• équipements industriels ;
• charges palettisées ;
• caisses et matériels conditionnés.

Elle concerne notamment les secteurs :

• transport routier ;
• BTP ;
• travaux publics ;
• industrie ;
• maintenance ;
• logistique ;
• transport de matériels et équipements.

La destination professionnelle ne suffit cependant pas à valider le produit : chaque chargement doit être dimensionné selon sa masse, sa stabilité, la méthode d’arrimage et les points d’ancrage disponibles.

EN 12195-2 : conformité et règles d’utilisation

Cette sangle est conforme à l’EN 12195-2, applicable aux systèmes d’arrimage en sangles textiles de fibres synthétiques.

Pour un système en polyester conforme à cette norme, plusieurs données sont essentielles à l’utilisation :

• LC ;
• STF ;
• SHF ;
• matière ;
• longueur ;
• référence à la norme ;
• traçabilité ;
• avertissement relatif à l’interdiction du levage.

Coefficients d’utilisation

Dans la logique de l’EN 12195-2 :

Cette logique explique pourquoi une sangle textile présentant une rupture de 7 500 daN est intégrée dans un système de LC 2 500 daN.

La rupture n’est donc jamais la capacité d’utilisation.

Une sangle d’arrimage ne doit jamais servir au levage

L’EN 12195-2 concerne l’arrimage des charges pendant le transport.

Cette sangle ne doit jamais être utilisée pour :

• lever une charge ;
• suspendre une charge ;
• déplacer une charge au moyen d’un appareil de levage ;
• remplacer une élingue textile.

Pour une opération de levage, il faut utiliser un équipement spécifiquement conçu, marqué et conforme aux normes applicables au levage.

Contrôle avant utilisation

Une vérification visuelle doit être réalisée avant utilisation.

Contrôler le textile

Rechercher notamment :

• coupures ;
• entailles ;
• déchirures ;
• abrasion importante ;
• fibres porteuses endommagées ;
• coutures détériorées ;
• déformations liées à la chaleur ;
• contamination susceptible d’avoir dégradé le polyester.

Contrôler le tendeur

Vérifier :

• son fonctionnement ;
• le verrouillage ;
• l’absence de fissure ;
• l’absence de déformation ;
• l’absence d’usure importante ;
• l’absence de corrosion susceptible d’affecter sa résistance ou son fonctionnement.

Contrôler les crochets plats et les linguets

Vérifier :

• l’absence de déformation ;
• l’absence de fissure ;
• l’état de la zone de portée ;
• le fonctionnement du linguet ;
• la compatibilité du crochet avec le point d’ancrage.

Un accessoire déformé ne doit pas être redressé pour être remis en service.

Étiquette et traçabilité

La présence d’une étiquette lisible est essentielle.

Elle permet notamment d’identifier :

• la LC ;
• la STF ;
• la SHF ;
• la matière textile ;
• la longueur ;
• la norme EN 12195-2 ;
• les données de traçabilité ;
• l’interdiction du levage.

Pour le polyester, l’étiquette d’identification est bleue.

Une sangle dont les caractéristiques ne sont plus identifiables ne doit pas continuer à être utilisée sur la base d’une capacité supposée.

Protéger la sangle contre les arêtes et l’abrasion

Une sangle de LC 2 500 daN reste vulnérable à une coupure locale.

Les zones à surveiller sont notamment :

• profilés métalliques ;
• tôles ;
• bords de machines ;
• pièces usinées ;
• angles de palettes ;
• éléments béton ;
• pièces présentant une surface abrasive.

Lorsque le textile risque d’être endommagé, utiliser :

• coins de protection ;
• cornières ;
• fourreaux ;
• manchons ;
• protections anti-abrasion adaptées.

Une capacité d’arrimage élevée ne dispense jamais de protéger le textile.

SHF 50 daN : ne jamais utiliser de rallonge sur le tendeur

La force manuelle normalisée SHF est de 50 daN.

Il ne faut jamais augmenter artificiellement l’effort appliqué sur la poignée à l’aide :

• d’un tube ;
• d’une barre ;
• d’un levier ;
• d’une rallonge improvisée.

Si la STF obtenue est insuffisante pour le chargement, il faut modifier le dimensionnement ou choisir un tendeur offrant une STF supérieure.

Forcer davantage sur le cliquet n’est pas une solution acceptable.

Ne jamais nouer une sangle d’arrimage

Une sangle ne doit pas être :

• raccourcie par un nœud ;
• assemblée à une autre sangle par un nœud ;
• utilisée torsadée de manière préjudiciable à son fonctionnement.

Le système doit être installé dans la configuration prévue.

Attention aux produits chimiques

Le polyester présente une bonne résistance dans de nombreux environnements professionnels, mais aucune compatibilité chimique ne doit être supposée sans vérification.

En cas d’exposition à un produit chimique :

• identifier le produit ;
• retirer la sangle du service en cas de doute ;
• demander un avis technique avant réutilisation.

La température et la présence de produits chimiques peuvent modifier les conditions admissibles d’utilisation.

Contrôler la tension pendant le transport

Une sangle correctement tendue au départ peut perdre de la tension si le chargement :

• se tasse ;
• se comprime ;
• se déplace ;
• vibre ;
• change de forme.

La tension doit donc être vérifiée à nouveau lorsque la nature de la charge ou les conditions de transport le justifient.

Erreurs fréquentes à éviter

Lire « 7,5T » comme une LC de 7 500 daN

Faux.

La LC directe est de 2 500 daN.

Utiliser 5 000 daN comme LC directe

Faux.

Les 5 000 daN correspondent à la tension double.

Choisir la 7,5T uniquement parce qu’elle est « plus forte »

Une LC supérieure n’apporte aucun bénéfice si la géométrie du crochet, la STF ou la méthode d’arrimage sont inadaptées.

Comparer uniquement les ruptures textiles

Le professionnel doit comparer en priorité la LC pour l’arrimage direct et la STF pour l’arrimage par frottement.

Faire travailler le crochet sur le linguet

Le linguet ne doit jamais reprendre l’effort.

Utiliser un crochet trop large ou mal positionné

La surface de portée du crochet doit être correctement en contact avec le point d’ancrage.

Arrimer directement sur une arête agressive

Une protection adaptée doit être interposée.

Augmenter la longueur de la poignée du tendeur

L’utilisation d’une rallonge pour dépasser la SHF normalisée est interdite.

Continuer à utiliser une sangle sans identification lisible

Sans traçabilité ni lecture possible de la LC, l’équipement ne doit pas être utilisé comme si ses caractéristiques étaient connues.

Pour comparer et compléter votre arrimage

Sangles d’arrimage 50 mm pour poids lourds – 6T à 7,5T

Comparez les LC, STF et géométries de crochets pour retenir la configuration correspondant réellement aux points d’ancrage et à la méthode d’arrimage.

Sangles 50 mm 6T – LC 2 000 daN

À privilégier lorsque la LC 2 000 daN suffit au dimensionnement et qu’il n’est pas nécessaire de passer sur une configuration LC 2 500 daN.

Protections d’arrimage : coins, cornières et passants

À associer au système dès que la sangle passe sur une arête, un angle ou une zone présentant un risque d’abrasion.

Guide Weiss – Arrimage : normes, technique et utilisation

Pour approfondir la lecture de la LC, STF, SHF, les différences entre arrimage direct et arrimage par frottement ainsi que les règles de contrôle et de réforme.

Tendeurs et chaînes d’arrimage

À considérer pour les charges et configurations nécessitant une solution métallique plutôt qu’une sangle textile.

FAQ

Quelle est la capacité réelle de cette sangle d’arrimage 7,5T ?

La rupture de la sangle textile est de 7 500 daN, mais sa capacité d’arrimage est de LC 2 500 daN en traction directe. La valeur est de 5 000 daN en tension double et la STF du système est de 400 daN.

Quelle différence avec une sangle 50 mm 6T ?

La différence principale concerne la capacité : la version 6T correspond à une LC de 2 000 daN, tandis que cette version 7,5T présente une LC de 2 500 daN. Le choix doit être fait selon le dimensionnement de l’arrimage et la terminaison nécessaire.

Le crochet plat à linguet convient-il à tous les points d’ancrage ?

Non. Le point doit permettre une portée correcte du crochet sans charge sur sa pointe ou son linguet. Si la géométrie n’est pas compatible, il faut sélectionner une autre terminaison.

Commander votre sangle d’arrimage 50 mm 7,5T à crochets plats à linguet

Choisissez la longueur adaptée au véhicule et au chargement, de 2 à 15 mètres, ainsi que le coloris souhaité.

Avant commande, validez trois éléments :

LC nécessaire – méthode d’arrimage – compatibilité du crochet avec le point d’ancrage.

Si l’un de ces critères ne correspond pas, sélectionnez une autre configuration de la gamme 50 mm plutôt que d’adapter le matériel à un usage pour lequel il n’est pas prévu.

Corderie Weiss fournit aux professionnels des systèmes d’arrimage adaptés aux contraintes réelles du transport, du chantier et de l’industrie, avec une gamme permettant de choisir la capacité et les terminaisons en fonction du besoin terrain.
