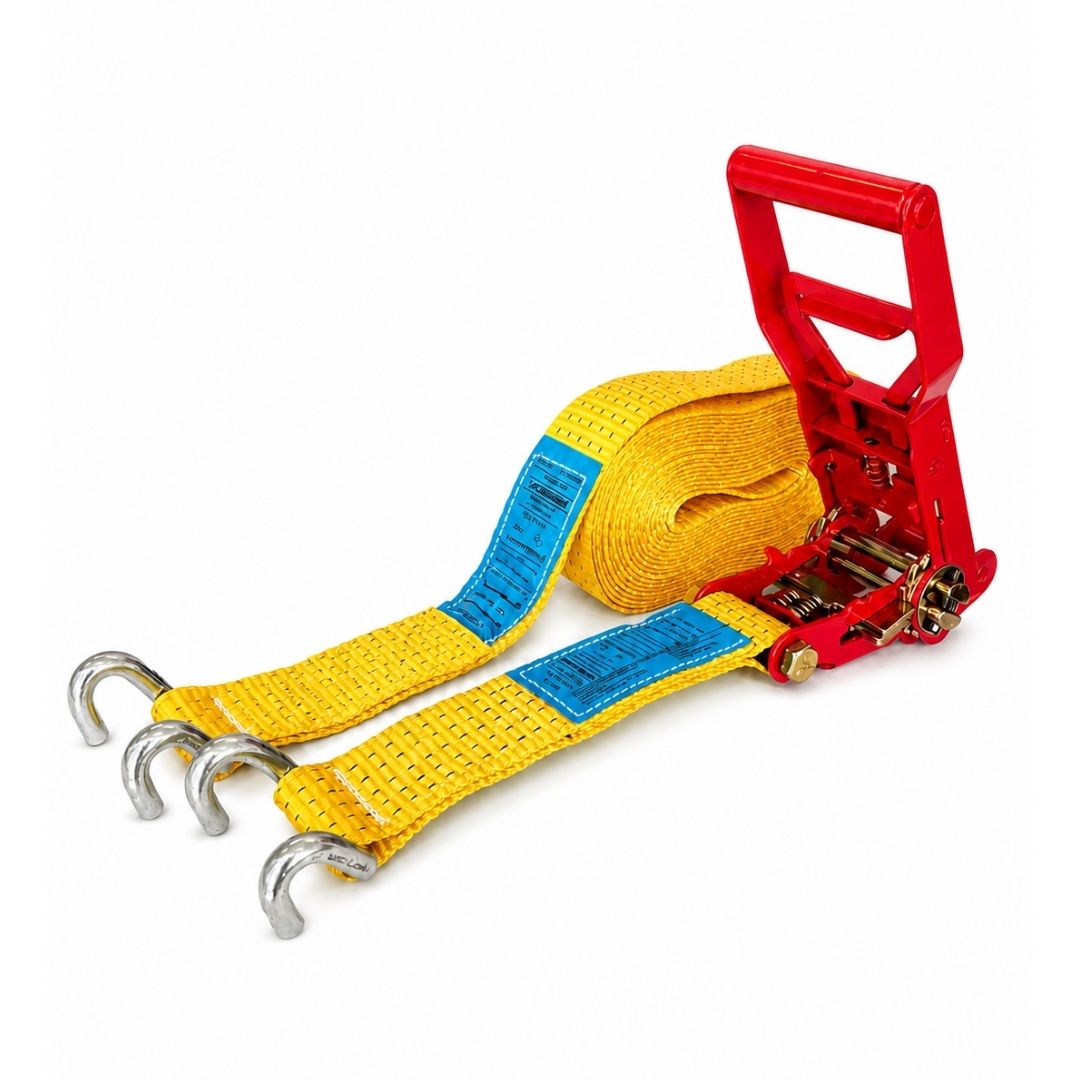

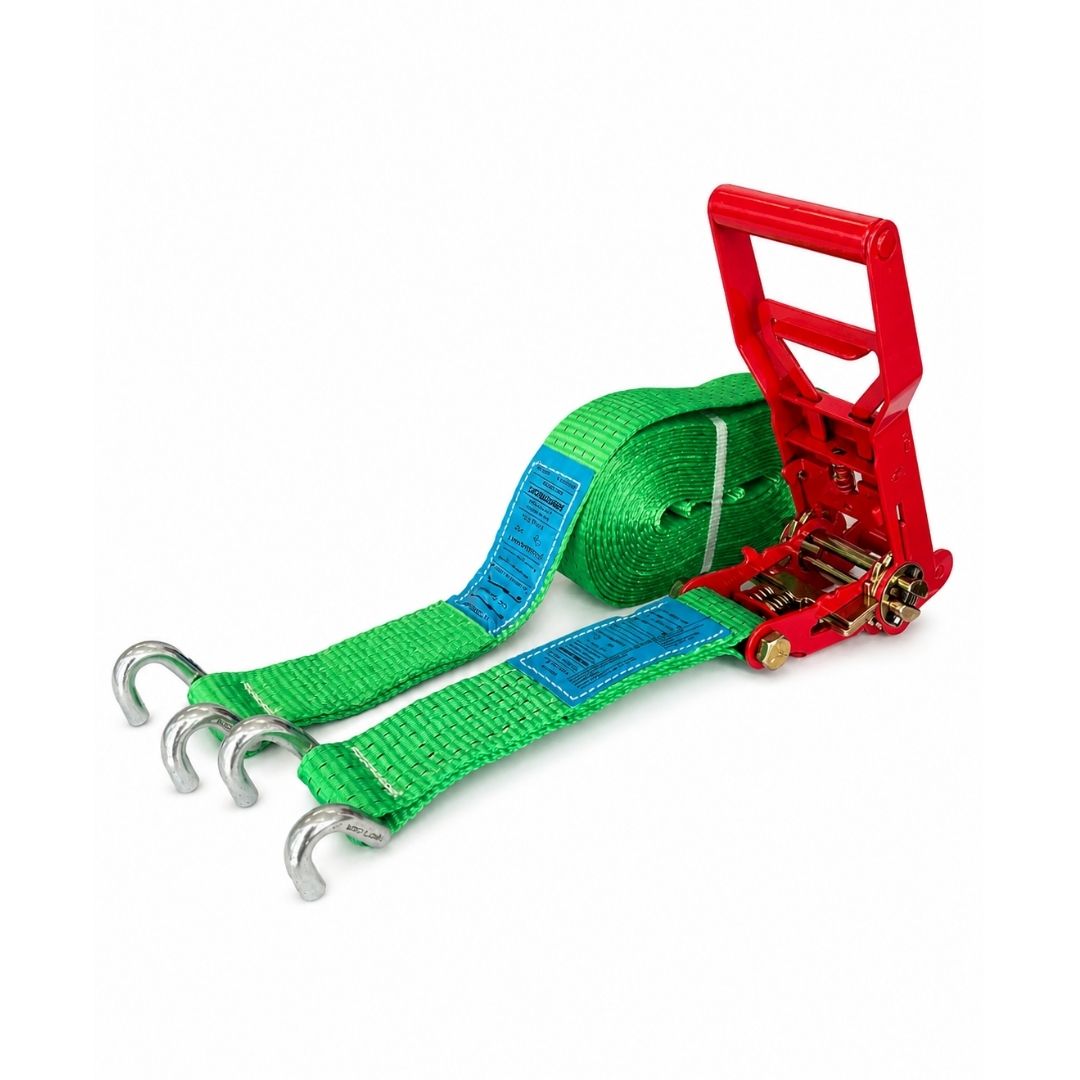

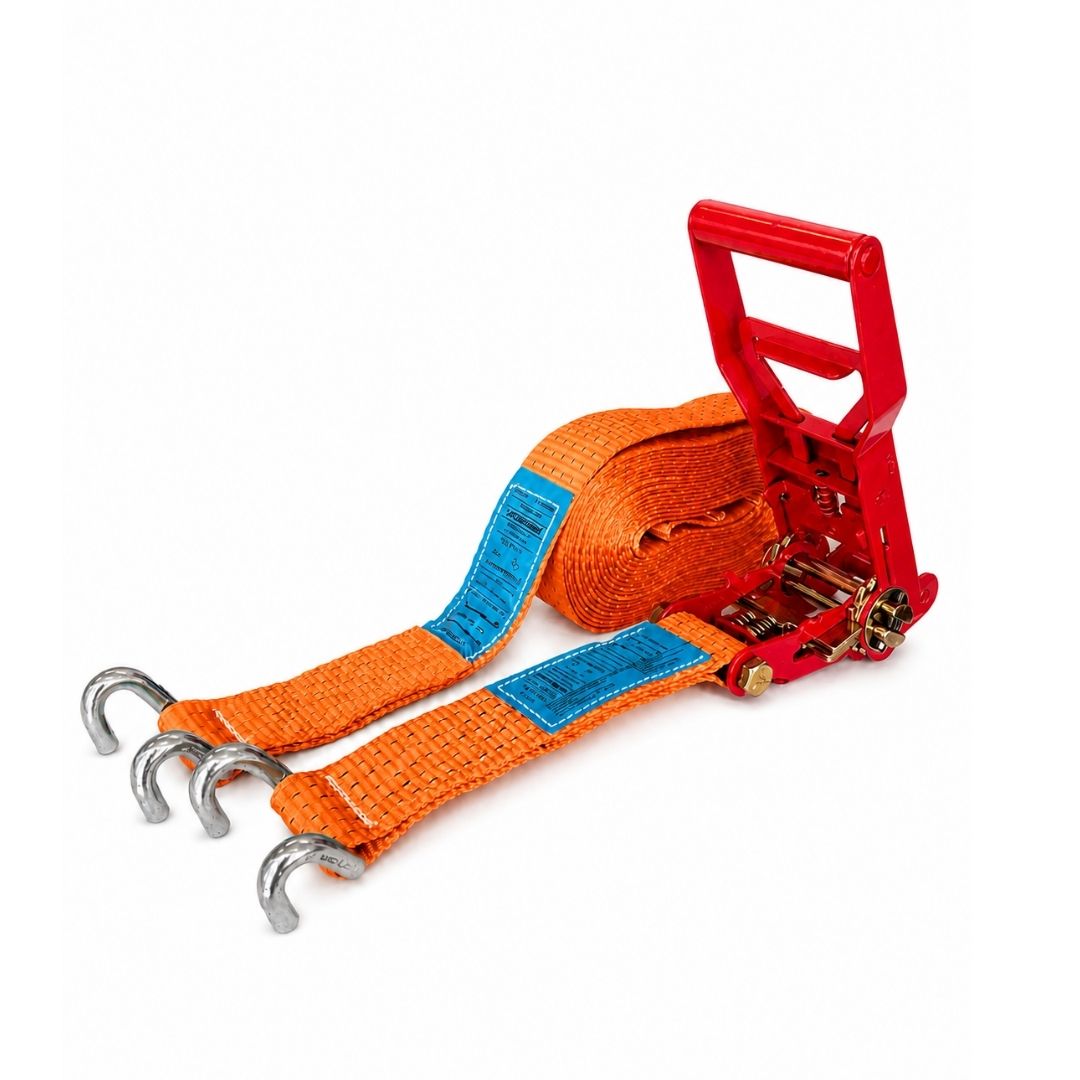

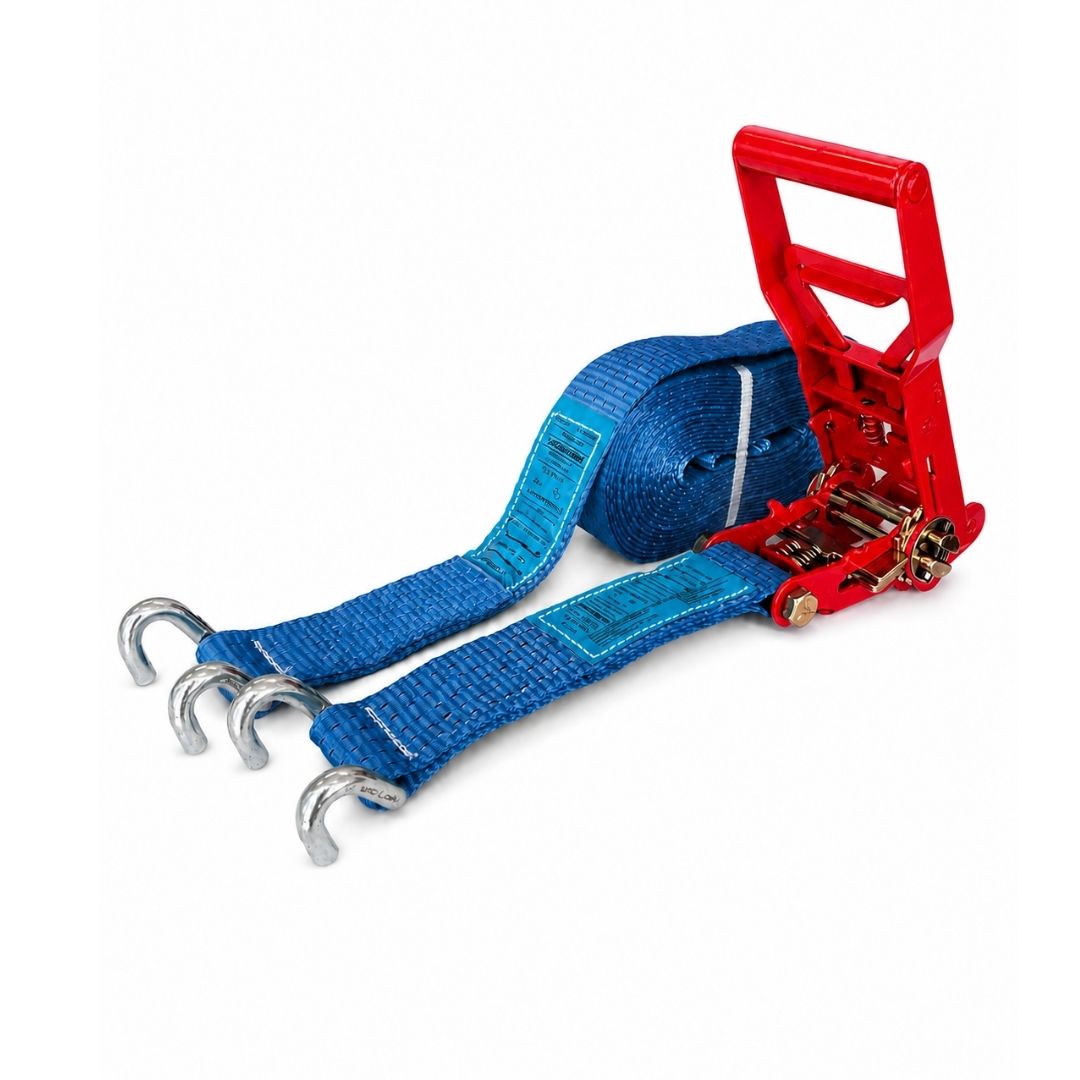

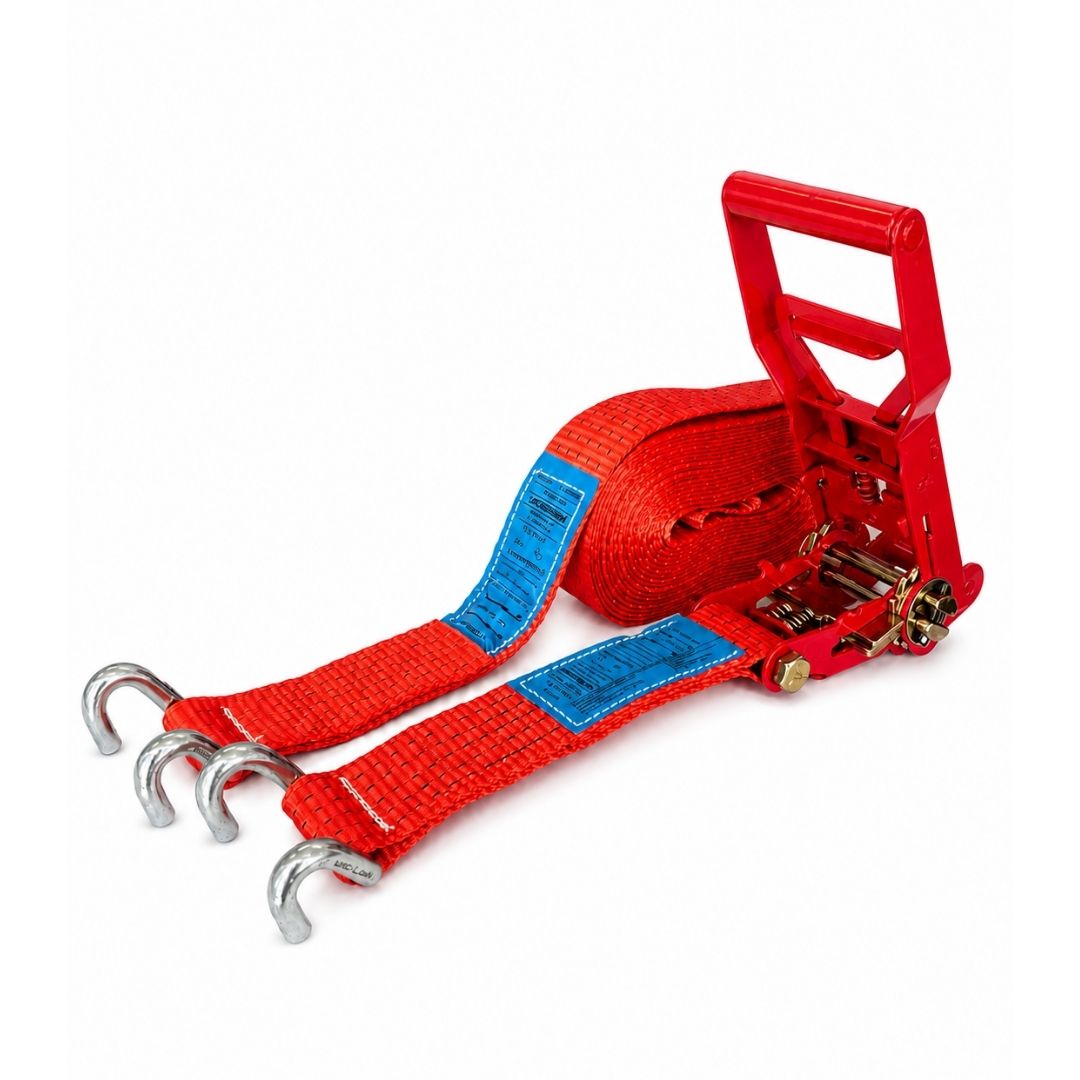

Sangle d’arrimage 50 mm 7,5 tonnes à tension démultipliée et crochets doigts écartés – EN 12195-2

Cette sangle d’arrimage 50 mm en deux parties est équipée d’un tendeur ergonomique à engrenages et de crochets doigts écartés. Elle est destinée aux professionnels qui recherchent une sangle poids lourd facilitant les opérations répétées de mise sous tension, sur des points d’ancrage nécessitant une ouverture de crochet relativement large.

Le tendeur s’actionne en appuyant sur la poignée, et non en la relevant comme sur un tendeur standard. La démultiplication mécanique facilite le serrage, mais ne modifie pas les caractéristiques réglementaires du système : LC 2 500 daN en traction directe et STF 400 daN.

Pourquoi choisir précisément cette configuration ?

Cette sangle répond à un besoin très ciblé : associer une terminaison à doigts écartés à un tendeur plus confortable à actionner qu’un cliquet conventionnel.

Elle est particulièrement adaptée lorsque :

• les points d’ancrage du plateau ou de la remorque acceptent correctement les crochets doigts écartés ;
• les sangles sont manipulées plusieurs fois par jour ;
• l’opérateur préfère effectuer la tension en appuyant sur la poignée ;
• une LC de 2 500 daN correspond au calcul d’arrimage ;
• une STF de 400 daN est suffisante pour la méthode retenue ;
• la longueur nécessaire se situe entre 2 et 15 m ;
• le chargement ne nécessite ni récupérateur de tension ni détente progressive.

Cette référence ne doit pas être choisie uniquement parce qu’elle porte la mention « tension démultipliée ». Le choix doit également correspondre aux points d’ancrage, à la charge et au mode d’arrimage.

Les trois différences essentielles de ce modèle

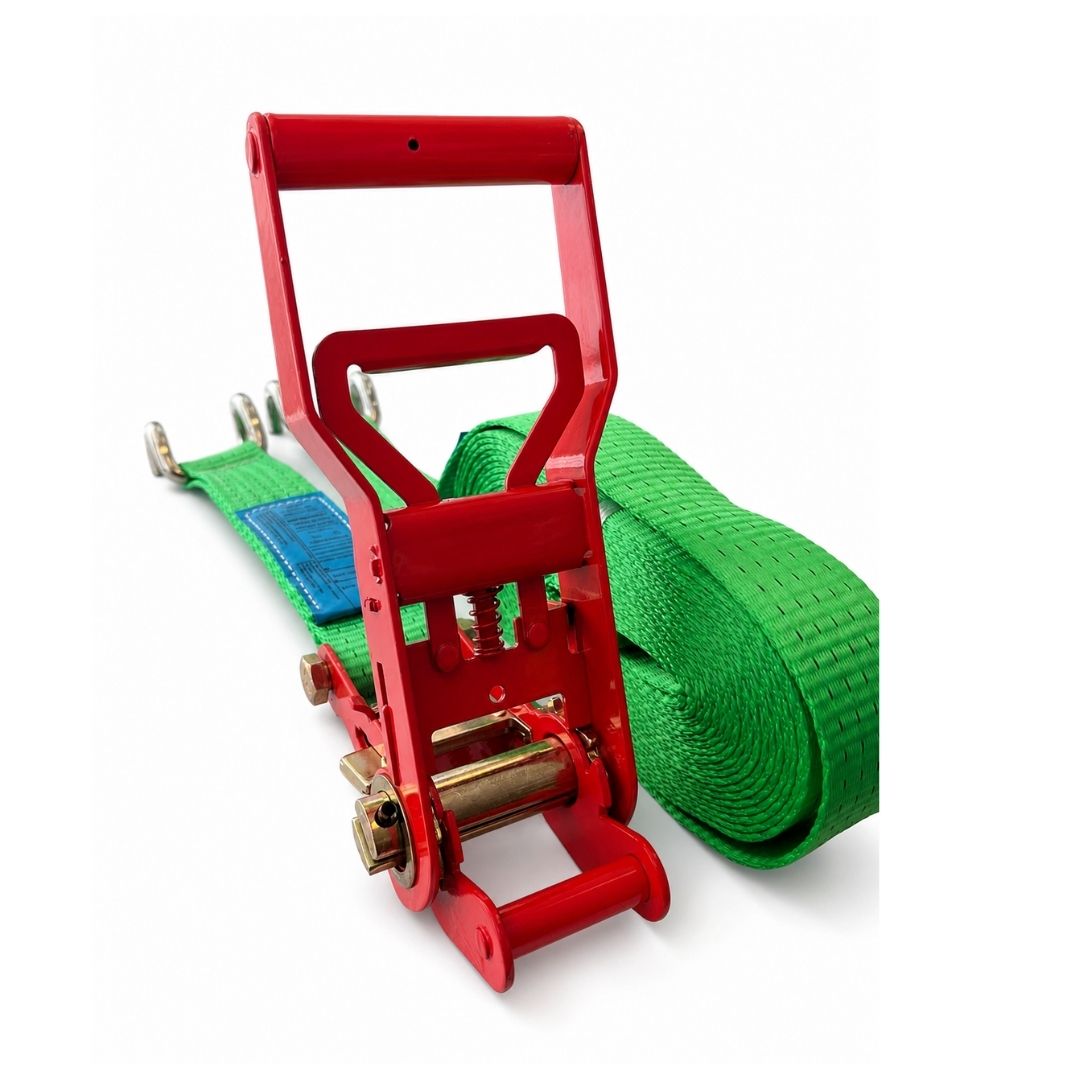

Un tendeur à engrenages actionné vers le bas

Le mécanisme démultiplié facilite la rotation de l’axe du tendeur. L’opérateur met la sangle sous tension en appuyant sur la poignée au lieu de la relever.

Cette cinématique présente un intérêt réel lors :

• des tournées comportant plusieurs chargements ;
• des opérations répétées sur plateau ;
• des utilisations quotidiennes par les chauffeurs ;
• des arrimages nécessitant un serrage progressif ;
• des situations où le tendeur est correctement placé à hauteur de travail.

Le bénéfice porte principalement sur la gestuelle et l’effort de manœuvre.

Cette référence conserve néanmoins une STF de 400 daN. Elle ne doit donc pas être confondue avec la sangle Powertruck STF 800 daN, conçue pour créer une précontrainte initiale plus élevée.

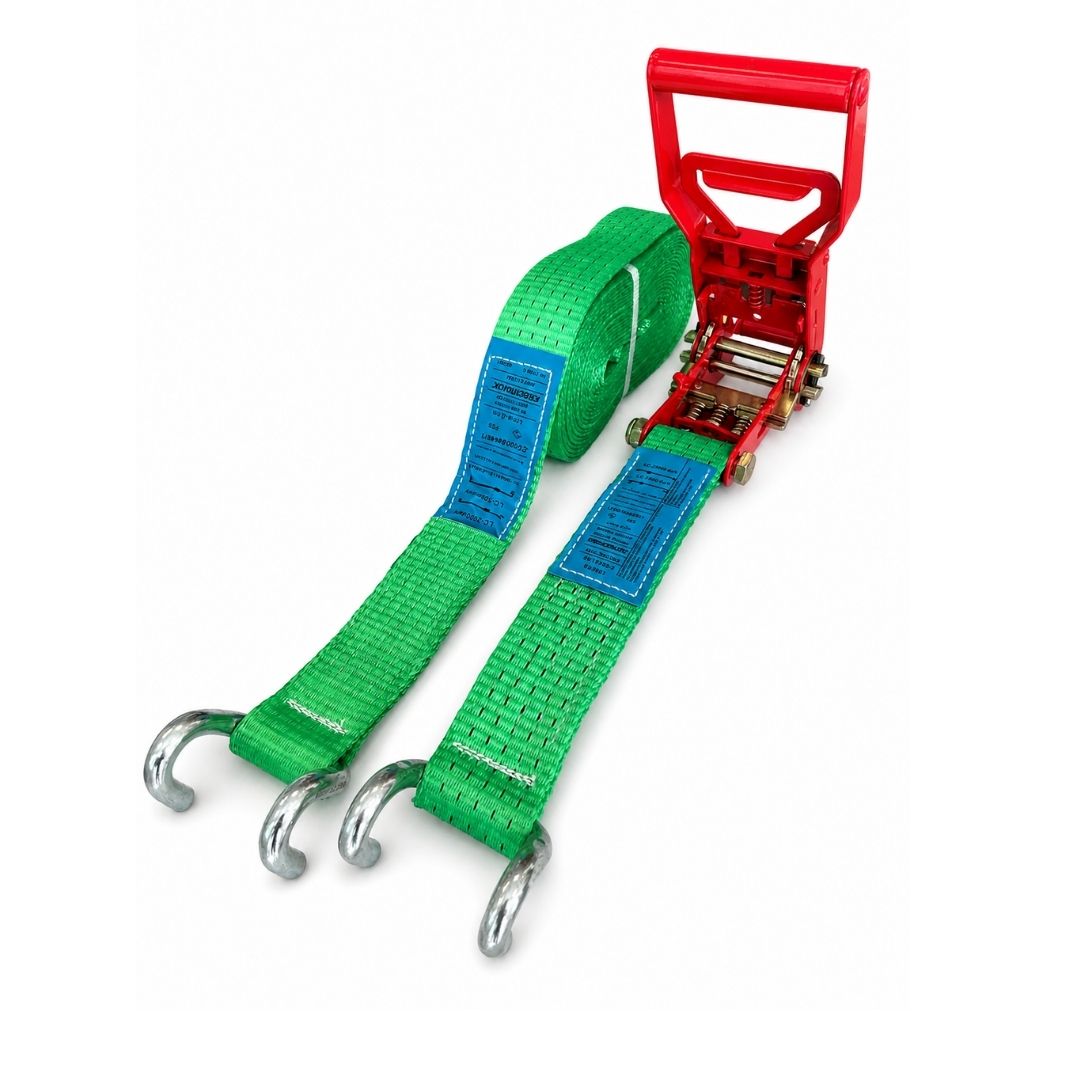

Des crochets doigts écartés

Les crochets doigts écartés présentent une ouverture plus large que les crochets doigts rapprochés.

Ils sont adaptés lorsque la géométrie du point d’ancrage exige :

• une ouverture plus importante ;
• davantage d’espace entre les deux doigts ;
• une prise sur un anneau ou un point relativement large ;
• une terminaison différente du crochet poids lourd standard à doigts rapprochés.

Cette géométrie ne signifie pas que le crochet est automatiquement plus résistant. Elle permet simplement de s’adapter à d’autres formes de points d’ancrage.

Une LC de 2 500 daN

Cette sangle présente une capacité d’arrimage de :

• 2 500 daN en traction directe ;
• 5 000 daN dans une véritable configuration en tension double.

La rupture du textile non cousu est de 7 500 daN, soit 7,5 tonnes. Cette valeur ne doit jamais être utilisée comme capacité d’arrimage du système complet.

Caractéristiques techniques

Le poids varie selon la longueur sélectionnée. Il ne doit pas être présenté comme identique pour toutes les versions de 2 à 15 m.

Tension démultipliée : ce qu’elle apporte réellement

Le mécanisme à engrenages réduit l’effort nécessaire pour actionner le tendeur et obtenir la tension nominale du système.

Il permet notamment :

• une mise sous tension plus progressive ;
• une meilleure maîtrise du mouvement ;
• une manipulation plus confortable en usage intensif ;
• une réduction des gestes de relèvement de la poignée ;
• une utilisation plus régulière entre différents opérateurs.

La tension démultipliée ne permet pas :

• de dépasser la STF indiquée ;
• d’augmenter la LC ;
• d’utiliser une rallonge sur la poignée ;
• de supprimer le calcul d’arrimage ;
• de compenser un mauvais calage ;
• de récupérer automatiquement une tension perdue ;
• de relâcher progressivement une charge ayant bougé.

Ne pas confondre cette sangle avec une Powertruck STF 800 daN

Cette distinction est essentielle.

Le terme « démultipliée » ne suffit donc pas à conclure que la précontrainte est supérieure.

Pour un arrimage par frottement, le calcul doit être effectué avec la valeur réellement indiquée : STF 400 daN.

Doigts écartés ou doigts rapprochés ?

Le choix dépend exclusivement de la géométrie du point d’ancrage.

Choisir cette version à doigts écartés lorsque :

• l’ouverture du point d’ancrage est relativement large ;
• les doigts rapprochés ne permettent pas une bonne portée ;
• la section de l’anneau nécessite davantage d’espace ;
• le crochet peut entrer complètement ;
• le point porte correctement dans le fond du crochet ;
• le crochet reste aligné avec la sangle sous tension.

Choisir la version à doigts rapprochés lorsque :

• l’ouverture disponible est plus étroite ;
• le crochet écarté présente trop de jeu ;
• les doigts écartés ne peuvent pas prendre correctement appui ;
• la terminaison compacte assure une meilleure portée ;
• les points d’ancrage du parc sont conçus pour cette géométrie.

Contrôler le crochet sur le véhicule

Avant commande, vérifier :

• la largeur de l’ouverture ;
• la section du point d’ancrage ;
• la profondeur d’engagement ;
• la zone de portée ;
• l’orientation après tension ;
• la résistance du point d’ancrage.

Le crochet ne doit pas :

• travailler sur sa pointe ;
• porter sur un seul doigt ;
• rester engagé à moitié ;
• porter sur une simple tôle ;
• subir une traction latérale ;
• pivoter vers une position instable ;
• être relié à un élément non prévu pour l’arrimage.

Dans quels cas cette sangle est-elle vraiment intéressante ?

Transport régulier sur plateau

Elle est adaptée à un chauffeur qui installe et retire quotidiennement plusieurs sangles et dont les points d’ancrage exigent des doigts écartés.

Le mécanisme facilite les manipulations répétées sans modifier les habitudes de dimensionnement : LC en arrimage direct, STF en arrimage par frottement.

Matériaux de construction

Elle peut convenir à des palettes, caisses, éléments de construction ou pièces industrielles correctement calés et protégés.

Les arêtes des tôles, profilés, éléments béton ou palettes agressives doivent être couvertes par des protections adaptées.

Machines et équipements industriels

La sangle peut être employée lorsque :

• la machine possède des zones de passage compatibles ;
• les points d’ancrage du véhicule conviennent aux doigts écartés ;
• les angles sont protégés ;
• la charge est calée ;
• la LC de 2 500 daN répond au calcul.

Pour un engin roulant, une machine très lourde ou une pièce métallique massive, un arrimage direct par chaîne peut être plus approprié.

Arrimage direct : utiliser la LC de 2 500 daN

En arrimage direct, la sangle relie la charge aux points d’ancrage du véhicule afin de s’opposer directement à son déplacement.

La valeur centrale est alors la LC de 2 500 daN.

Le dimensionnement doit tenir compte :

• de la masse de la charge ;
• de son centre de gravité ;
• des efforts vers l’avant, l’arrière et les côtés ;
• des angles horizontaux et verticaux ;
• du risque de glissement ;
• du risque de basculement ;
• du nombre de sangles ;
• de la résistance des ancrages ;
• du calage.

La démultiplication du tendeur n’augmente pas la LC.

Les 5 000 daN ne s’appliquent pas automatiquement

La capacité de 5 000 daN correspond à une véritable configuration en tension double, dans laquelle deux brins reprennent correctement l’effort.

Cette valeur ne doit pas être appliquée simplement parce que :

• deux parties de la sangle sont visibles ;
• la sangle passe au-dessus d’une charge ;
• le textile entoure un élément ;
• deux points d’ancrage sont utilisés.

La géométrie réelle du montage doit correspondre à une utilisation en double.

Arrimage par frottement : utiliser la STF de 400 daN

En arrimage par frottement, la sangle passe au-dessus du chargement pour augmenter la pression exercée sur le plancher.

La valeur à utiliser est alors la STF de 400 daN.

L’efficacité dépend également :

• du coefficient de frottement ;
• de l’état du plancher ;
• de la présence de tapis antidérapants ;
• de l’angle vertical de la sangle ;
• du nombre de systèmes ;
• de la rigidité de la charge ;
• du calage ;
• du tassement éventuel.

Lorsque la STF de 400 daN impose un nombre trop important de sangles, il faut comparer cette référence avec une Powertruck STF 800 daN plutôt que forcer le mécanisme.

Choisir la bonne longueur

Cette sangle est proposée de 2 à 15 m.

La longueur doit être choisie selon :

• les dimensions du chargement ;
• la distance entre les points d’ancrage ;
• le passage réel de la sangle ;
• la position souhaitée du tendeur ;
• la quantité de textile nécessaire dans l’axe ;
• la course indispensable au serrage ;
• l’excédent restant à immobiliser.

Une sangle trop courte peut entraîner :

• un engagement insuffisant dans le tendeur ;
• une mauvaise position du cliquet ;
• un crochet orienté de travers ;
• une impossibilité de réaliser le montage ;
• l’utilisation d’un raccord improvisé.

Une sangle trop longue peut entraîner :

• un axe excessivement rempli ;
• une réduction de la course de tension ;
• un enroulement irrégulier ;
• un excédent important à ranger ;
• une manipulation plus lente.

L’excédent doit être immobilisé sans réaliser de nœud sur la partie porteuse.

Mise en place du tendeur démultiplié

Avant de tendre :

1. contrôler la sangle, les coutures, le tendeur et les crochets ;
2. vérifier la présence de l’étiquette ;
3. engager complètement les crochets doigts écartés ;
4. contrôler leur portée ;
5. placer les protections nécessaires ;
6. poser la sangle sans torsion ;
7. retirer manuellement le mou ;
8. engager le textile dans l’axe ;
9. vérifier l’alignement du tendeur ;
10. appuyer progressivement sur la poignée.

Le tendeur doit rester :

• accessible ;
• correctement aligné ;
• éloigné des arêtes ;
• protégé contre les chocs ;
• suffisamment dégagé pour permettre la course de la poignée.

Après serrage, le mécanisme doit être complètement fermé et verrouillé.

Limites propres à cette référence

Cette sangle ne possède pas :

• de récupérateur de tension ;
• de système de détente progressive ;
• de crochets à linguet ;
• de STF 800 daN ;
• de mécanisme automatique de maintien de la tension.

Elle n’est donc pas la meilleure solution lorsque :

• le chargement peut fortement se tasser ;
• le risque principal apparaît au desserrage ;
• une forte précontrainte est nécessaire ;
• le crochet doit être maintenu fermé par un linguet ;
• les points d’ancrage sont incompatibles avec les doigts écartés.

Contrôle avant utilisation

Textile et coutures

Retirer le système du service en présence de :

• coupure ;
• entaille ;
• fibres porteuses rompues ;
• abrasion profonde ;
• couture arrachée ;
• brûlure ou fusion ;
• contamination chimique ;
• nœud ;
• réparation non autorisée.

Tendeur à engrenages

Contrôler :

• la rotation de l’axe ;
• le fonctionnement régulier des engrenages ;
• l’état des roues dentées ;
• le verrouillage ;
• la fermeture complète ;
• l’absence de fissure ;
• l’absence de déformation ;
• l’absence de jeu anormal.

Un tendeur dur, irrégulier ou présentant un point de blocage ne doit pas être forcé.

Crochets doigts écartés

Contrôler :

• l’état des deux doigts ;
• l’absence de déformation ;
• l’absence de fissure ;
• la zone de portée ;
• l’absence d’usure importante ;
• l’alignement sous tension.

Un crochet déformé ne doit jamais être redressé sur chantier.

Erreurs à éviter sur ce modèle

• Choisir les doigts écartés sans contrôler le point d’ancrage.
• Laisser le crochet travailler sur sa pointe.
• Faire porter l’effort sur un seul doigt.
• Croire que la démultiplication donne une STF de 800 daN.
• Confondre effort de manœuvre réduit et capacité supérieure.
• Employer la rupture textile de 7,5 tonnes comme capacité du système.
• Utiliser automatiquement les 5 000 daN pour tout montage à deux brins.
• Installer le tendeur de travers.
• Utiliser une rallonge sur la poignée.
• Remplir excessivement l’axe.
• Passer la sangle sur une arête sans protection.
• Utiliser cette sangle pour le levage.
• Omettre le contrôle de tension après le départ.
• Confondre ce modèle avec une TENSO ou une détente progressive.

Comparer avec les variantes les plus proches

Version à crochets doigts rapprochés

Choisir la sangle 50 mm à tension démultipliée et crochets doigts rapprochés lorsque les points d’ancrage sont plus étroits ou assurent une meilleure portée avec une terminaison compacte.

Version ceinture sans crochet

Choisir la sangle ceinture 50 mm à tension démultipliée lorsque la charge doit être entourée et regroupée sans liaison directe aux points d’ancrage du véhicule.

Powertruck STF 800 daN

Choisir la sangle Powertruck 50 mm STF 800 daN lorsque le besoin principal est une forte précontrainte en arrimage par frottement.

TENSO avec récupérateur de tension

Choisir une sangle TENSO 50 mm lorsque le chargement peut se tasser et perdre une partie de sa tension pendant le trajet.

Sangle à détente progressive

Choisir une sangle 50 mm à détente progressive lorsque la maîtrise du relâchement constitue le critère principal au déchargement.

Protections d’angles

Associer cette sangle aux coins, cornières et passants de protection dès qu’une tôle, un profilé, une palette agressive ou une surface abrasive peut entrer en contact avec le textile.

FAQ

La tension démultipliée produit-elle une STF supérieure à 400 daN ?

Non. Le mécanisme à engrenages facilite l’actionnement du tendeur, mais la STF de cette référence reste de 400 daN. Une forte précontrainte exige un modèle explicitement marqué avec une STF supérieure.

Quand faut-il choisir les crochets doigts écartés ?

Ils sont adaptés aux points d’ancrage dont l’ouverture ou la section nécessite une terminaison plus large. Le crochet doit entrer complètement, porter dans le fond et rester aligné sous tension.

La mention 7,5 tonnes correspond-elle à la charge transportable ?

Non. Elle correspond à la rupture du textile non cousu. La capacité d’arrimage du système est de 2 500 daN en traction directe. Le nombre de sangles dépend du chargement, des angles, du calage et de la méthode utilisée.

Commander la bonne configuration

Cette référence associe :

• une sangle en deux parties ;
• une largeur de 50 mm ;
• une partie courte de 30 cm ;
• une LC de 2 500 daN ;
• une STF de 400 daN ;
• un tendeur à engrenages actionné vers le bas ;
• des crochets doigts écartés ;
• des longueurs de 2 à 15 m ;
• cinq coloris disponibles.

Avant commande, vérifiez en priorité :

• la compatibilité des doigts écartés avec les points d’ancrage ;
• la longueur réellement nécessaire ;
• la LC demandée par le calcul ;
• la STF nécessaire ;
• la fréquence d’utilisation ;
• les protections d’angles à prévoir.

Cette sangle est le bon choix lorsque les points d’ancrage exigent des crochets à ouverture large et que le tendeur démultiplié apporte un avantage concret lors des opérations répétées.
