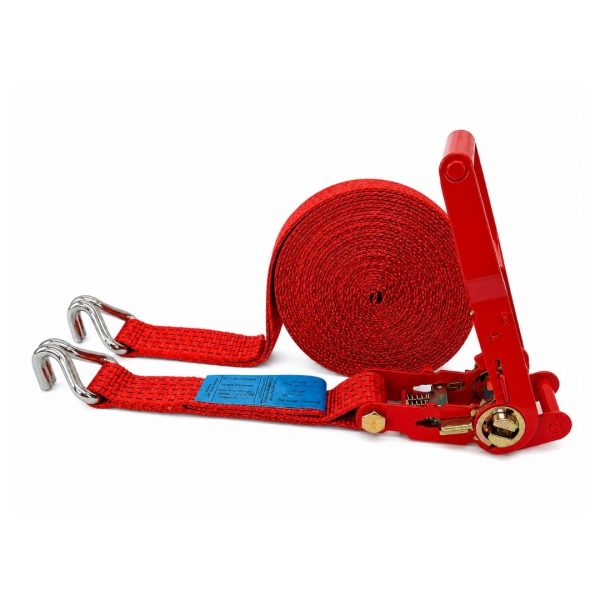

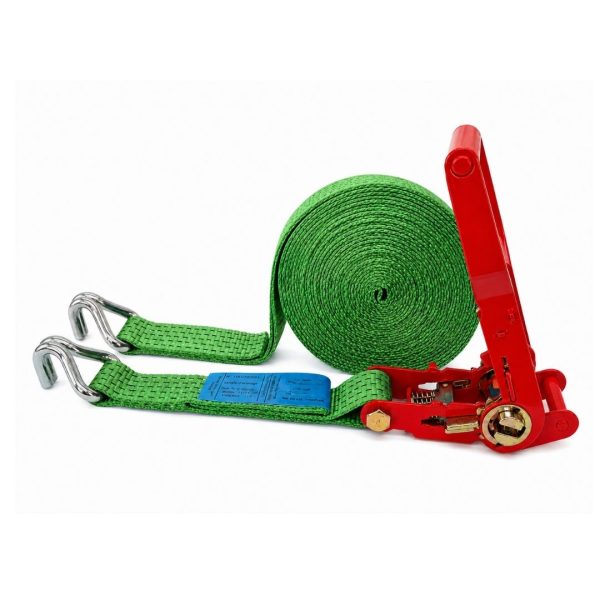

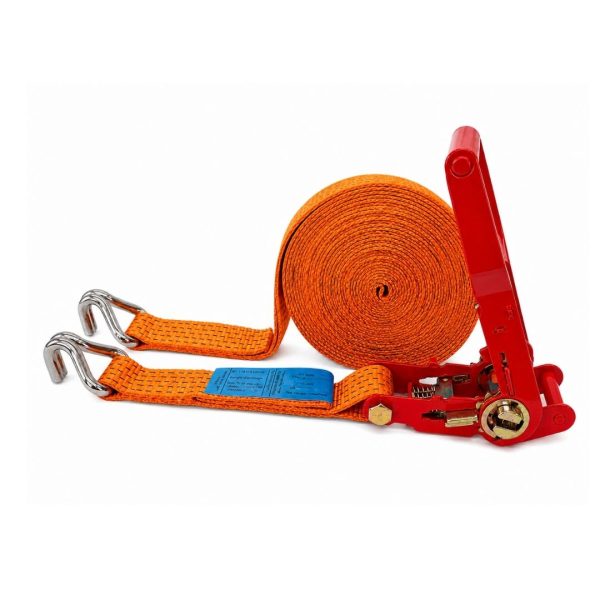

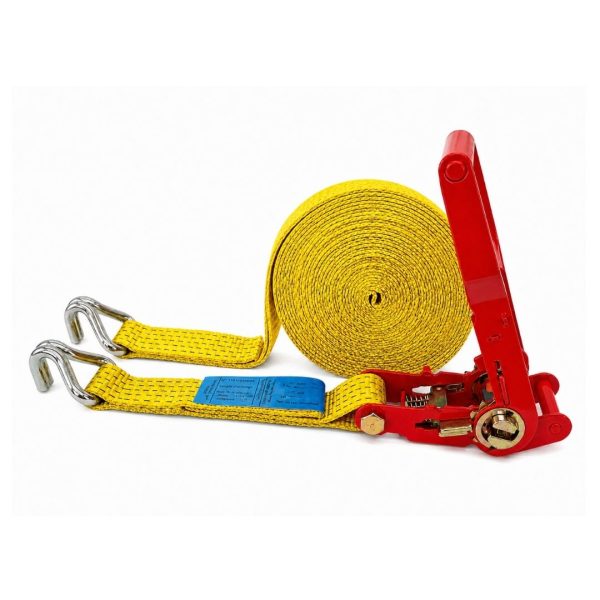

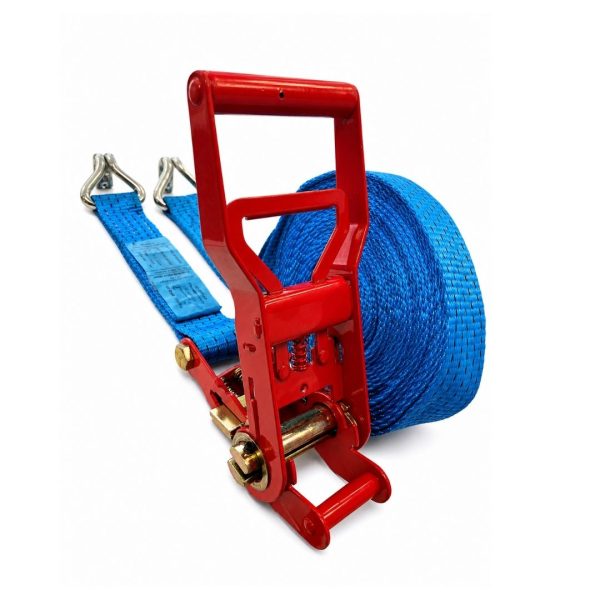

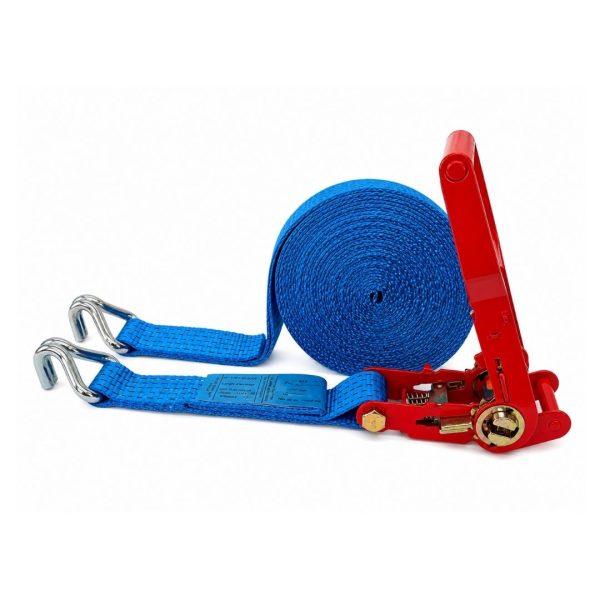

Sangle d’arrimage 50 mm 7,5 tonnes à tension démultipliée et crochets doigts rapprochés – EN 12195-2

Cette sangle d’arrimage 50 mm en deux parties associe un tendeur ergonomique à tension démultipliée et des crochets doigts rapprochés. Elle est conçue pour les professionnels qui réalisent des serrages fréquents et disposent de points d’ancrage compatibles avec une terminaison compacte.

Le tendeur à engrenages s’actionne en appuyant sur la poignée, contrairement à un tendeur standard généralement manœuvré en relevant le levier. Cette cinématique réduit l’effort de manœuvre et facilite la répétition des opérations, sans modifier les performances certifiées du système : LC 2 500 daN en traction directe et STF 400 daN.

Pourquoi choisir précisément cette configuration ?

Cette référence répond à un besoin ciblé : associer un tendeur plus confortable à actionner à des crochets doigts rapprochés adaptés aux points d’ancrage relativement étroits.

Elle est pertinente lorsque :

• les points d’ancrage acceptent complètement les crochets doigts rapprochés ;
• les sangles sont manipulées plusieurs fois par jour ;
• l’opérateur recherche une tension par appui sur la poignée ;
• une LC de 2 500 daN correspond au calcul d’arrimage ;
• une STF de 400 daN est suffisante pour la méthode retenue ;
• la longueur utile nécessaire est comprise entre 2 et 15 m ;
• le chargement ne nécessite ni récupérateur de tension ni détente progressive.

La mention « tension démultipliée » ne doit pas être le seul critère de choix. La géométrie des crochets, la LC, la STF, la longueur et le mode d’arrimage doivent tous correspondre à l’usage réel.

Les trois caractéristiques distinctives de cette sangle

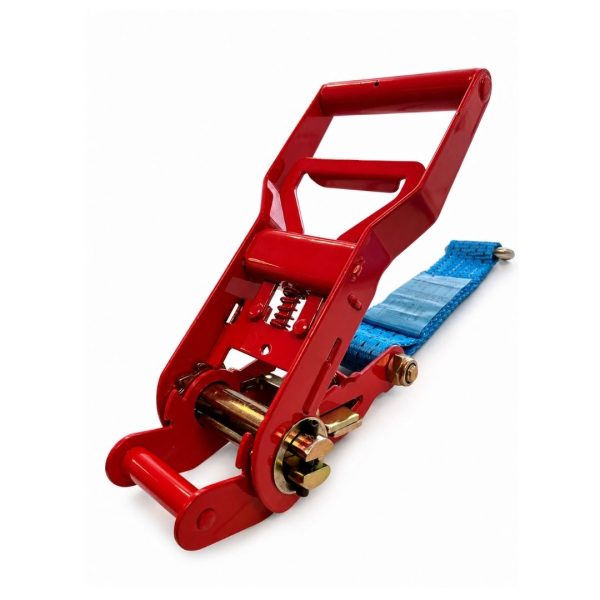

Un tendeur ergonomique à engrenages

Le mécanisme démultiplié facilite la rotation de l’axe du tendeur. La mise sous tension est obtenue en appuyant sur la poignée plutôt qu’en la relevant.

Cette cinématique présente un intérêt lors :

• des tournées comportant plusieurs chargements ;
• des opérations répétées sur camion ou semi-remorque ;
• de l’utilisation quotidienne d’un grand nombre de sangles ;
• des serrages nécessitant une montée en tension progressive ;
• des situations où le tendeur peut être placé à une hauteur de travail correcte.

Le gain concerne principalement l’ergonomie de manœuvre. La valeur de précontrainte reste celle inscrite sur l’étiquette : STF 400 daN.

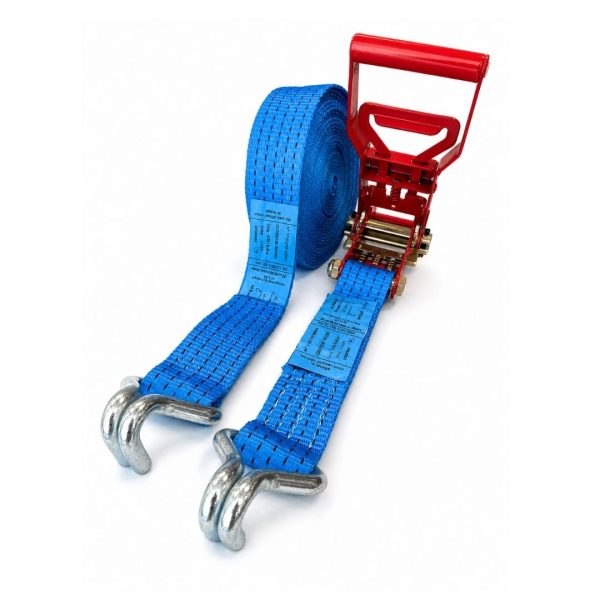

Des crochets doigts rapprochés

Les crochets doigts rapprochés présentent une géométrie plus compacte que les crochets doigts écartés.

Ils sont destinés aux points d’ancrage dont :

• l’ouverture est relativement étroite ;
• la section permet l’engagement complet des deux doigts ;
• la profondeur assure une portée dans le fond du crochet ;
• la forme maintient le crochet aligné sous tension.

Cette terminaison est fréquente sur les véhicules industriels, mais elle n’est pas universelle. La compatibilité doit être contrôlée directement sur le plateau, la remorque ou la semi-remorque.

Une LC de 2 500 daN

Cette sangle présente :

• une LC de 2 500 daN en traction directe ;
• une capacité indiquée de 5 000 daN en tension double ;
• une STF de 400 daN ;
• une rupture du textile non cousu de 7 500 daN, soit 7,5 tonnes.

La rupture du textile ne constitue pas la capacité d’utilisation du système complet. Pour le dimensionnement, il faut utiliser la LC et la STF inscrites sur l’étiquette.

Caractéristiques techniques

Le poids dépend de la longueur commandée. La valeur affichée pour une variante de 15 m ne doit pas être appliquée aux autres longueurs.

Tension démultipliée : ce qu’elle apporte réellement

Le tendeur intègre un train d’engrenages qui facilite son actionnement. L’opérateur obtient la tension prévue avec un effort de manœuvre mieux maîtrisé qu’avec un mécanisme conventionnel.

Cette technologie apporte notamment :

• une manipulation plus confortable en usage fréquent ;
• un serrage progressif ;
• une meilleure maîtrise du mouvement ;
• une réduction des gestes de relèvement de la poignée ;
• une plus grande régularité entre plusieurs opérateurs ;
• un gain pratique lors des chargements successifs.

La démultiplication ne permet pas :

• de dépasser la STF indiquée ;
• d’augmenter la LC ;
• de transformer le système en Powertruck STF 800 daN ;
• d’utiliser une rallonge ;
• de supprimer le calcul d’arrimage ;
• de compenser un mauvais calage ;
• de récupérer automatiquement une tension perdue ;
• de relâcher progressivement une charge ayant bougé.

Tension démultipliée ne signifie pas haute STF

Le terme « tension démultipliée » décrit le fonctionnement mécanique du tendeur. Il ne signifie pas automatiquement que la précontrainte normative est supérieure à celle d’une sangle standard.

Pour un arrimage par frottement, le calcul doit donc être réalisé avec la STF de 400 daN, et non avec une valeur supposée à partir du mécanisme.

Lorsque 400 daN ne suffisent pas, il faut sélectionner une sangle explicitement marquée STF 800 daN plutôt que forcer le tendeur.

Aucun levier complémentaire ne doit être utilisé

La démultiplication est intégrée au tendeur. Il est interdit d’ajouter :

• un tube ;
• une barre ;
• une rallonge ;
• un levier ;
• un outil mécanique ;
• tout dispositif improvisé.

Une amplification extérieure peut :

• dépasser la SHF autorisée ;
• surcharger les engrenages ;
• déformer l’axe ;
• empêcher le verrouillage ;
• endommager le textile ;
• écraser la charge ;
• provoquer une rupture lors du transport.

Une résistance inhabituelle pendant la manœuvre doit conduire à interrompre le serrage et à contrôler le mécanisme.

Crochets doigts rapprochés : contrôler le point d’ancrage

Les doigts rapprochés conviennent uniquement lorsque le point d’ancrage permet un engagement complet et une portée correcte.

Avant commande, vérifier :

• la largeur de l’ouverture ;
• le diamètre ou la section du point d’ancrage ;
• la profondeur disponible ;
• la zone de portée ;
• l’orientation du crochet après tension ;
• la résistance du point d’ancrage ;
• le risque de rotation ou de décrochage.

Le crochet doit porter dans le fond, sur toute sa largeur utile.

Il ne doit jamais :

• travailler sur sa pointe ;
• prendre appui sur un seul doigt ;
• rester engagé partiellement ;
• porter sur une simple tôle ;
• subir une traction latérale ;
• être coincé dans une ouverture trop étroite ;
• pivoter vers une position instable ;
• être accroché à un élément non prévu pour l’arrimage.

Quand choisir cette version à doigts rapprochés ?

Cette terminaison est pertinente lorsque :

• le point d’ancrage présente une ouverture compacte ;
• les deux doigts peuvent entrer complètement ;
• la section vient correctement porter dans le fond ;
• le crochet reste centré dans la direction de la sangle ;
• une version à doigts écartés présenterait trop de jeu ;
• le parc de véhicules utilise principalement cette géométrie d’ancrage.

Quand préférer des crochets doigts écartés ?

La version à doigts écartés est plus adaptée lorsque :

• l’ouverture du point d’ancrage est plus large ;
• la section ne permet pas l’engagement des doigts rapprochés ;
• le crochet compact porte mal ou reste désaxé ;
• une ouverture supérieure est nécessaire ;
• la portée est meilleure avec une terminaison plus large.

Le choix dépend du véhicule, pas de la masse du chargement.

Comparaison directe avec la version doigts écartés

Les deux modèles possèdent les mêmes valeurs principales. La différence déterminante est la compatibilité des crochets avec les ancrages du véhicule.

Dans quels cas cette sangle est-elle réellement intéressante ?

Transport quotidien sur plateau ou semi-remorque

Elle convient aux chauffeurs qui installent plusieurs sangles chaque jour et dont les points d’ancrage acceptent correctement les doigts rapprochés.

Le tendeur réduit l’effort de manœuvre et facilite les serrages successifs, tout en conservant les règles de dimensionnement habituelles.

Palettes et caisses professionnelles

Elle peut être utilisée pour arrimer des palettes, caisses et charges conditionnées lorsque :

• la charge est stable ;
• le support est en bon état ;
• les angles sont protégés ;
• la LC et la STF répondent au calcul ;
• les crochets restent correctement engagés.

Une palette mal constituée ou un emballage fragile ne devient pas sûr grâce à une tension plus importante.

Matériaux de construction

Cette sangle peut convenir à des matériaux correctement conditionnés et calés, notamment sur plateau.

Une protection adaptée reste obligatoire au contact :

• des profilés ;
• des tôles ;
• du béton ;
• du bois brut ;
• des palettes agressives ;
• des angles saillants.

Machines et équipements industriels

La sangle peut être retenue lorsque :

• les points d’ancrage du véhicule sont compatibles ;
• les zones de passage sur la charge sont identifiées ;
• les arêtes sont protégées ;
• la machine est calée ;
• son centre de gravité est pris en compte ;
• la LC de 2 500 daN répond au calcul.

Pour les engins roulants ou les machines très lourdes, un arrimage direct par chaîne peut être plus approprié.

Arrimage direct : utiliser la LC de 2 500 daN

En arrimage direct, la sangle relie la charge aux points d’ancrage du véhicule afin de s’opposer à son déplacement.

La valeur centrale est la LC de 2 500 daN.

Le calcul doit intégrer :

• la masse de la charge ;
• son centre de gravité ;
• les accélérations à reprendre ;
• les efforts vers l’avant, l’arrière et les côtés ;
• les angles horizontaux ;
• les angles verticaux ;
• le nombre de systèmes ;
• la résistance des points d’ancrage ;
• le calage ;
• le risque de glissement ;
• le risque de basculement.

La démultiplication facilite la mise en tension, mais n’augmente pas la LC.

Les 5 000 daN ne sont pas automatiques

La capacité de 5 000 daN correspond à une véritable configuration en tension double permettant une reprise correcte de l’effort par deux brins.

Cette valeur ne doit pas être utilisée uniquement parce que :

• deux portions de sangle sont visibles ;
• la sangle passe au-dessus d’une charge ;
• deux ancrages sont utilisés ;
• la sangle entoure un élément.

La géométrie réelle du montage et la répartition des efforts doivent correspondre à une utilisation en double.

Arrimage par frottement : utiliser la STF de 400 daN

En arrimage par frottement, la sangle passe au-dessus de la charge pour augmenter la pression exercée sur le plancher.

La valeur à utiliser dans le calcul est alors la STF de 400 daN.

L’efficacité dépend également :

• du coefficient de frottement ;
• de la propreté du plancher ;
• des matériaux en contact ;
• de l’utilisation de tapis antidérapants ;
• de l’angle vertical de la sangle ;
• du nombre de systèmes ;
• de la rigidité de la charge ;
• du calage ;
• du tassement éventuel.

La LC de 2 500 daN ne doit pas être utilisée à la place de la STF pour calculer un arrimage par frottement.

Lorsque le calcul impose un nombre excessif de sangles, comparer avec une Powertruck STF 800 daN ou revoir la méthode de sécurisation.

Choisir la bonne longueur

La sangle est disponible de 2 à 15 m.

La longueur doit être choisie selon :

• les dimensions de la charge ;
• la position des ancrages ;
• le passage réel du textile ;
• l’emplacement du tendeur ;
• la longueur nécessaire dans l’axe ;
• la course indispensable au serrage ;
• l’excédent restant à immobiliser.

Une sangle trop courte peut provoquer :

• un engagement insuffisant dans le tendeur ;
• une course de serrage trop faible ;
• un mauvais positionnement du mécanisme ;
• un crochet tiré de travers ;
• une impossibilité de réaliser le montage ;
• l’utilisation d’un raccord improvisé.

Une sangle trop longue peut provoquer :

• un remplissage excessif de l’axe ;
• une réduction de la course disponible ;
• un enroulement irrégulier ;
• un excédent important à ranger ;
• une manipulation plus lente ;
• davantage de textile exposé à l’abrasion.

L’excédent doit être immobilisé sans réaliser de nœud sur la partie porteuse.

Partie courte de 30 cm : contrôler la position du tendeur

La partie courte mesure 30 cm. Cette dimension doit être prise en compte avant commande, car elle influence directement la position finale du tendeur.

Une partie courte de 30 cm est adaptée lorsque le point d’ancrage permet de conserver le mécanisme :

• accessible depuis le côté du véhicule ;
• éloigné de la roue ;
• dégagé de la ridelle ;
• hors du contact avec une arête ;
• aligné avec la partie longue ;
• suffisamment libre pour actionner la poignée.

Une mauvaise position peut placer le tendeur :

• sous le chargement ;
• contre la ridelle ;
• trop près du sol ;
• au contact de la charge ;
• dans une zone empêchant la course complète de la poignée.

La longueur totale ne doit donc pas être le seul critère : la position imposée par la partie courte doit également être vérifiée.

Mise en place du tendeur démultiplié

Avant la tension :

1. contrôler le textile et les coutures ;
2. vérifier la présence et la lisibilité des étiquettes ;
3. examiner le tendeur et ses engrenages ;
4. contrôler les crochets doigts rapprochés ;
5. vérifier les points d’ancrage ;
6. installer le calage prévu ;
7. poser les protections d’angles ;
8. disposer la sangle sans torsion ;
9. retirer manuellement l’excédent de mou ;
10. engager correctement la partie longue dans l’axe ;
11. vérifier l’alignement du mécanisme ;
12. appuyer progressivement sur la poignée.

Pendant le serrage, contrôler :

• la portée des crochets ;
• l’enroulement du textile ;
• la stabilité de la charge ;
• le maintien des protections ;
• l’alignement du tendeur ;
• la déformation éventuelle du chargement.

Après tension :

• le mécanisme doit être complètement fermé ;
• le verrouillage doit être effectif ;
• les crochets doivent rester correctement engagés ;
• l’excédent doit être immobilisé ;
• les protections doivent rester en place.

Positionner correctement le tendeur

Le tendeur doit rester :

• accessible pendant le serrage ;
• accessible pour les contrôles ;
• correctement aligné ;
• éloigné des arêtes ;
• protégé des chocs ;
• suffisamment dégagé pour permettre la course de la poignée.

Il ne doit pas être placé :

• sous le chargement ;
• contre une ridelle ;
• directement sur une arête ;
• près d’une roue ou d’une partie mobile ;
• dans une zone inaccessible après serrage ;
• dans une position imposant un travail en déséquilibre.

Une traction désaxée peut provoquer :

• un mauvais enroulement ;
• une usure latérale du textile ;
• un effort irrégulier sur les engrenages ;
• une fermeture incomplète ;
• une détérioration prématurée du tendeur.

Protection des arêtes et de la charge

Le polyester doit être protégé dès qu’il rencontre une surface susceptible de couper ou d’user les fibres.

Des protections adaptées sont nécessaires au contact :

• des tôles ;
• des profilés métalliques ;
• des éléments en béton ;
• des machines ;
• des palettes agressives ;
• du bois brut ;
• des caisses ;
• des structures abrasives.

La protection doit :

• couvrir toute la zone de contact ;
• rester stable pendant le serrage ;
• supporter la pression appliquée ;
• ne pas glisser pendant le transport ;
• ne pas créer une nouvelle arête ;
• permettre un passage correct de la sangle.

Une protection d’angle protège le textile, mais ne remplace pas le calage.

La charge doit supporter la pression appliquée

Une STF de 400 daN peut exercer une pression importante sur une charge fragile, notamment au niveau des angles.

Une vigilance particulière est nécessaire avec :

• les cartons ;
• les caisses légères ;
• les éléments creux ;
• les panneaux ;
• les matériaux isolants ;
• les surfaces peintes ;
• les produits sensibles au marquage ;
• les palettes instables.

Interrompre le serrage si la charge commence à :

• s’écraser ;
• se cintrer ;
• se fissurer ;
• se déformer ;
• se désolidariser de son support.

La tension n’améliore pas la sécurité lorsqu’elle détruit le conditionnement.

Limites propres à cette référence

Cette sangle ne possède pas :

• de récupérateur de tension ;
• de mécanisme à détente progressive ;
• de crochets à linguet ;
• de STF 800 daN ;
• de système automatique de maintien de la tension.

Elle n’est donc pas prioritaire lorsque :

• le chargement peut fortement se tasser ;
• une forte précontrainte initiale est nécessaire ;
• le risque principal apparaît au desserrage ;
• le point d’ancrage exige une ouverture plus large ;
• un linguet de retenue est nécessaire ;
• la charge est roulante ou impose une chaîne d’arrimage.

Contrôle avant chaque utilisation

Textile et coutures

Retirer le système du service en présence de :

• coupure ;
• entaille ;
• fibres porteuses rompues ;
• abrasion profonde ;
• couture arrachée ;
• brûlure ;
• fusion ;
• durcissement localisé ;
• contamination chimique ;
• nœud ;
• réparation non autorisée.

Tendeur à engrenages

Contrôler :

• la rotation de l’axe ;
• le fonctionnement régulier du mécanisme ;
• l’état des engrenages ;
• l’état des roues dentées ;
• la liberté de mouvement de la poignée ;
• la fermeture complète ;
• le verrouillage ;
• l’absence de fissure ;
• l’absence de déformation ;
• l’absence de jeu anormal ;
• l’absence de corrosion importante.

Un mécanisme dur, irrégulier, bruyant ou présentant un point de blocage ne doit pas être forcé.

Crochets doigts rapprochés

Contrôler :

• l’état des deux doigts ;
• l’absence de fissure ;
• l’absence de déformation ;
• la zone de portée ;
• l’absence d’usure importante ;
• l’absence de corrosion prononcée ;
• la compatibilité avec les ancrages ;
• l’alignement sous tension.

Un crochet déformé ne doit jamais être redressé sur chantier.

Contrôle pendant le transport

La tension doit être vérifiée après les premiers kilomètres lorsque le chargement peut :

• se tasser ;
• vibrer ;
• se comprimer ;
• se repositionner ;
• perdre du volume ;
• modifier l’angle des sangles.

Un nouveau contrôle est nécessaire :

• après un freinage important ;
• après une manœuvre brutale ;
• après une chaussée fortement dégradée ;
• après une variation importante des conditions ;
• après une modification du chargement ;
• lors des arrêts prévus.

Cette référence ne possède pas de récupérateur de tension. Toute perte doit être corrigée manuellement après vérification de la stabilité du chargement.

Desserrage et déchargement

Le tendeur démultiplié n’est pas un mécanisme à détente progressive. La tension peut être libérée rapidement lors de l’ouverture.

Avant le desserrage :

• vérifier que la charge n’a pas bougé ;
• contrôler qu’aucun élément ne repose sur la sangle ;
• conserver les autres systèmes nécessaires en tension ;
• identifier la trajectoire potentielle de la charge ;
• éloigner les personnes ;
• prévoir un moyen de manutention lorsque nécessaire.

L’opérateur doit rester hors de la trajectoire des crochets et des éléments susceptibles de tomber.

Critères de mise au rebut

Retirer immédiatement le système du service en présence de :

• coupure ou entaille du textile ;
• fibres porteuses rompues ;
• abrasion profonde ;
• couture détériorée ;
• trace de chaleur ou de fusion ;
• contamination chimique suspecte ;
• étiquette absente ou illisible ;
• tendeur fissuré ou déformé ;
• engrenage endommagé ;
• axe ou roue dentée détérioré ;
• verrouillage incomplet ;
• poignée présentant un jeu anormal ;
• crochet fissuré ou déformé ;
• usure prononcée de la zone de portée ;
• corrosion importante ;
• réparation non autorisée ;
• doute sur les performances.

Erreurs à éviter sur ce modèle

• Choisir les doigts rapprochés sans contrôler les ancrages.
• Engager le crochet seulement sur sa pointe.
• Faire porter l’effort sur un seul doigt.
• Utiliser un point d’ancrage trop large pour cette terminaison.
• Croire que la démultiplication produit une STF de 800 daN.
• Confondre effort de manœuvre réduit et capacité supérieure.
• Utiliser la rupture textile de 7,5 tonnes comme capacité du système.
• Appliquer automatiquement 5 000 daN à tout montage à deux brins.
• Utiliser la LC dans un calcul d’arrimage par frottement.
• Positionner le tendeur de travers.
• Utiliser une barre ou une rallonge.
• Remplir excessivement l’axe.
• Passer la sangle sur une arête sans protection.
• Nouer la sangle pour la raccourcir.
• Utiliser le système pour le levage.
• Omettre le contrôle après le départ.
• Confondre ce modèle avec une TENSO ou une détente progressive.
• Utiliser une sangle sans étiquette lisible.

Comparer avec les variantes proches

Version à crochets doigts écartés

Choisir la sangle 50 mm à tension démultipliée et crochets doigts écartés lorsque les points d’ancrage présentent une ouverture ou une section plus importante.

Version ceinture sans crochet

Choisir la sangle ceinture 50 mm à tension démultipliée lorsque la charge doit être entourée et regroupée sans liaison directe aux points d’ancrage du véhicule.

Powertruck STF 800 daN

Choisir la sangle Powertruck 50 mm STF 800 daN lorsque le besoin principal est une forte précontrainte en arrimage par frottement.

TENSO avec récupérateur de tension

Choisir une sangle TENSO 50 mm lorsque le chargement peut se tasser et perdre progressivement une partie de sa tension.

Sangle à détente progressive

Choisir une sangle 50 mm à détente progressive lorsque la maîtrise du relâchement constitue le critère principal au déchargement.

Tendeur standard

Choisir une sangle 50 mm à tendeur standard et crochets doigts rapprochés lorsque la fréquence d’utilisation ne justifie pas le mécanisme démultiplié.

Protections d’angles

Associer cette sangle aux coins, cornières et passants de protection dès qu’une tôle, un profilé, une palette agressive ou une surface abrasive peut entrer en contact avec le textile.

FAQ

Quel est l’intérêt du tendeur à tension démultipliée ?

Le mécanisme à engrenages facilite l’actionnement du tendeur lors des opérations répétées. La mise sous tension s’effectue en appuyant sur la poignée. La STF de cette référence reste toutefois de 400 daN.

Quand choisir des crochets doigts rapprochés ?

Ils sont adaptés aux points d’ancrage relativement étroits dans lesquels les deux doigts peuvent entrer complètement et porter dans le fond du crochet. Pour une ouverture plus large, la version à doigts écartés peut être plus appropriée.

Les 7,5 tonnes correspondent-elles à la charge transportable ?

Non. Cette valeur correspond à la rupture du textile non cousu. La capacité d’arrimage du système est de 2 500 daN en traction directe. Le nombre de sangles dépend de la charge, des angles, du calage, du frottement et de la méthode utilisée.

Commander la bonne configuration

Cette référence associe :

• une construction en deux parties ;
• une largeur de 50 mm ;
• une partie courte de 30 cm ;
• une LC de 2 500 daN ;
• une STF de 400 daN ;
• un tendeur à engrenages actionné vers le bas ;
• des crochets doigts rapprochés ;
• des longueurs de 2 à 15 m ;
• cinq coloris disponibles.

Avant commande, vérifiez en priorité :

• l’engagement complet des doigts rapprochés ;
• la portée dans le fond du crochet ;
• la longueur réellement nécessaire ;
• la position finale du tendeur ;
• la LC demandée par le calcul ;
• la STF nécessaire ;
• la fréquence d’utilisation ;
• les protections d’angles à prévoir.

Cette sangle est le bon choix lorsque les points d’ancrage exigent une terminaison compacte et que le tendeur démultiplié apporte un avantage concret lors des opérations répétées.
