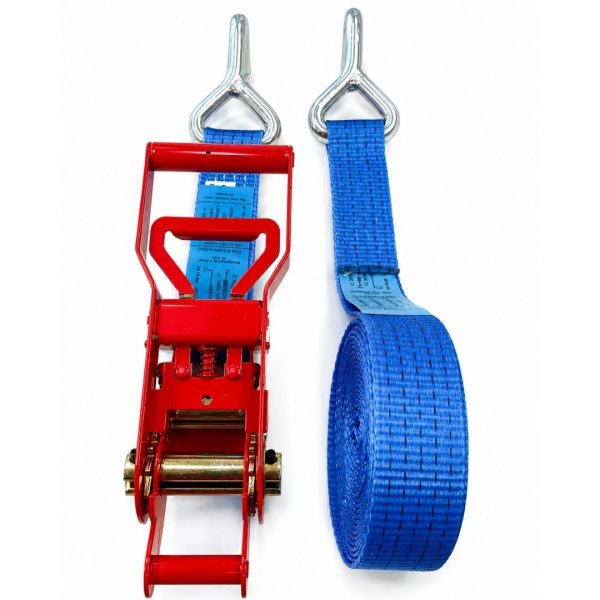

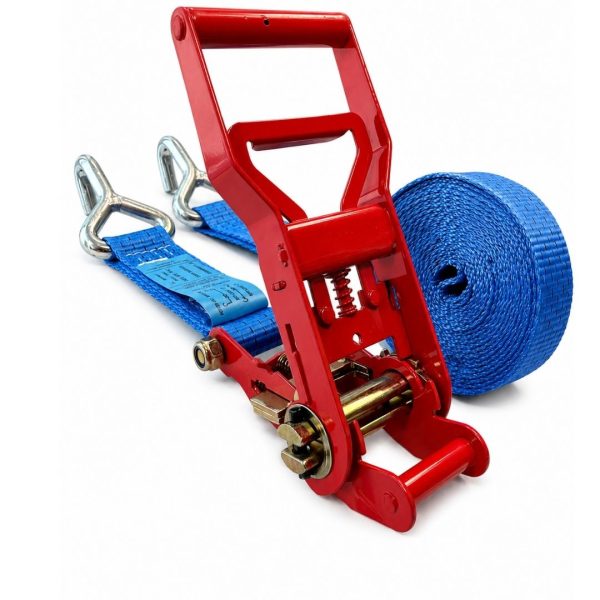

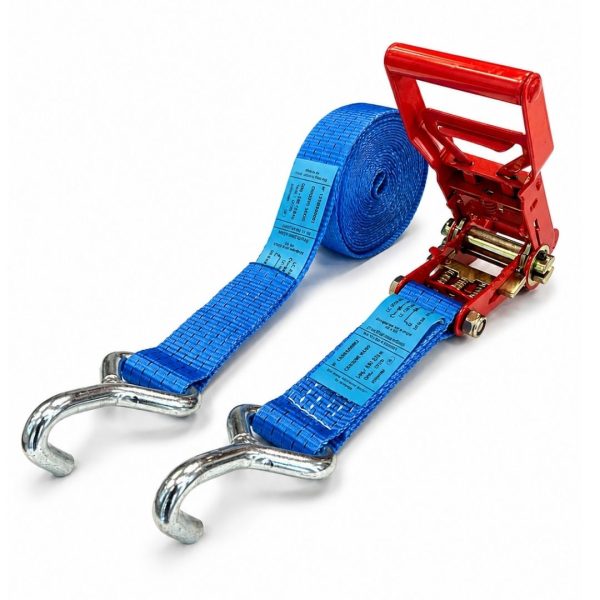

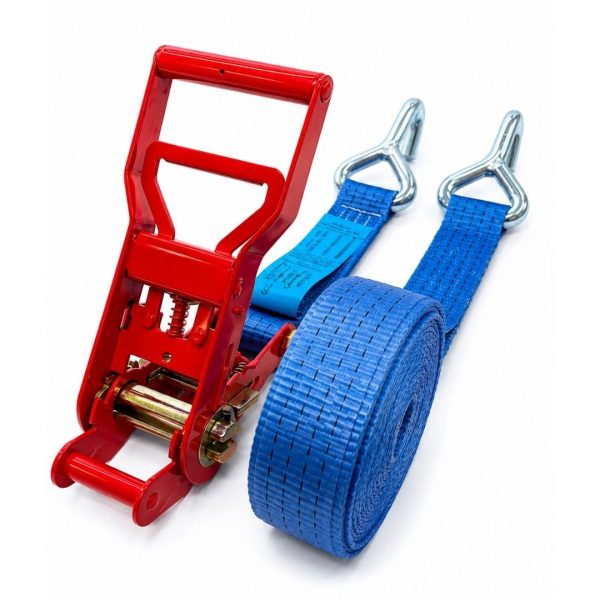

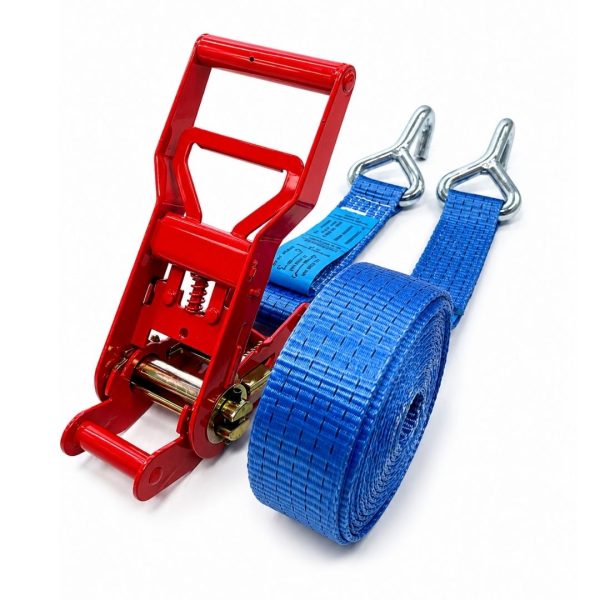

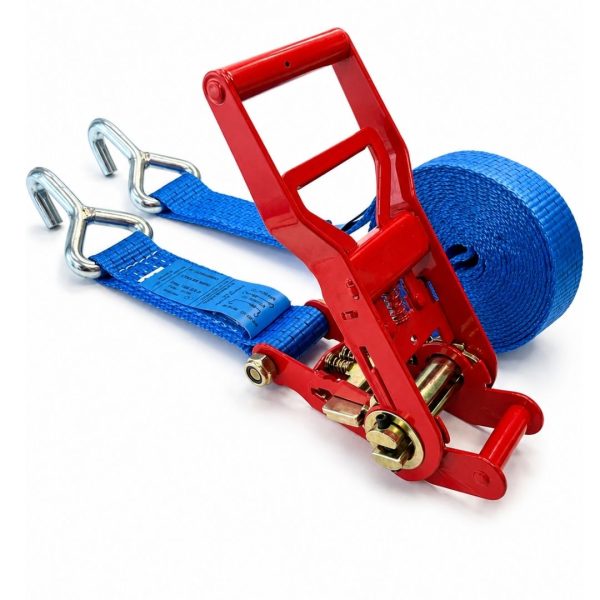

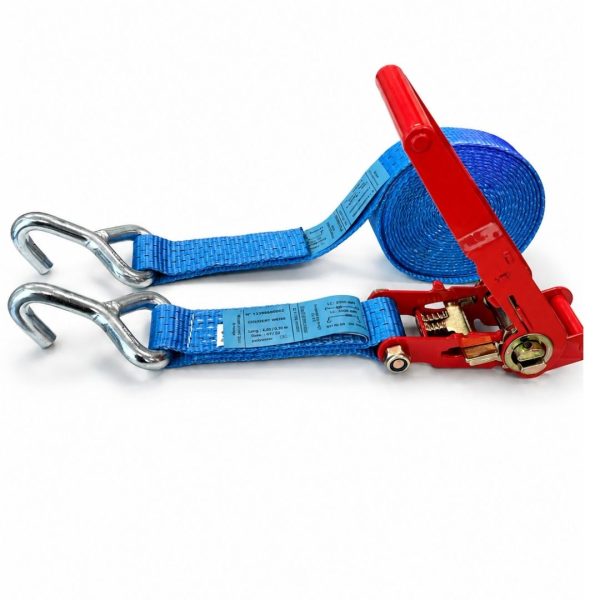

Sangle d’arrimage 50 mm à tension démultipliée – LC 2 500 daN – crochet doigt unique

Cette sangle d’arrimage 50 mm à tension démultipliée est destinée aux professionnels qui recherchent une capacité d’arrimage élevée avec un tendeur ergonomique réduisant l’effort nécessaire à la mise en tension. Sa configuration en 2 parties ase polyester de rupture 7,5 tonnes et des crochets à doigt unique.

Le tendeur à engrenages constitue ici le véritable intérêt du produit : il facilite le serrage et améliore les conditions de manipulation lors des arrimages répétés, tout en conservant une STF de 400 daN.

Point de choix essentiel : tension démultipliée ne signifie pas STF augmentée. Sur cette référence, la STF est de 400 daN. Pour un arrimage par frottement nécessitant davantage de pré-tension, il faut sélectionner une configuration à STF supérieure.

Choisir cette sangle à tension démultipliée

Cette version est particulièrement pertinente pour les transporteurs, chauffeurs, logisticiens et opérateurs qui effectuent régulièrement des mises en tension et souhaitent réduire l’effort physique demandé par un tendeur classique.

Elle associe trois caractéristiques qu’il faut considérer séparément :

• LC 2 500 daN : capacité d’arrimage du système ;
• STF 400 daN : tension résiduelle de référence générée par le tendeur ;
• tension démultipliée : système mécanique à engrenages facilitant l’action de l’opérateur.

La démultiplication ne modifie donc pas la LC et ne doit pas être interprétée comme une augmentation automatique de la STF.

Cette version est adaptée lorsque :

• une LC de 2 500 daN correspond au dimensionnement de l’arrimage ;
• la charge est transportée sur camion, remorque, plateau ou semi-remorque ;
• les mises en tension sont fréquentes ;
• l’utilisateur recherche un tendeur plus ergonomique qu’un cliquet traditionnel ;
• les points d’ancrage sont compatibles avec un crochet à doigt unique ;
• une STF de 400 daN est suffisante pour la méthode d’arrimage retenue.

Il faut choisir une autre configuration lorsque :

• l’arrimage par frottement nécessite une STF nettement supérieure ;
• la géométrie du point d’ancrage n’est pas adaptée au crochet à doigt unique ;
• un système empêchant davantage le décrochage du crochet est nécessaire ;
• le point d’ancrage impose des doigts rapprochés ou écartés ;
• la charge présente des contraintes nécessitant une sangle 75 mm ou un arrimage chaîne ;
• les conditions d’utilisation dépassent le domaine prévu pour un système d’arrimage textile.

Tension démultipliée : quel avantage réel ?

Le tendeur utilise un système d’engrenages qui démultiplie l’effort appliqué lors de la mise en tension.

Contrairement à un tendeur classique, l’utilisateur appuie sur la poignée pour tendre la sangle. Cette cinématique permet de mieux exploiter le mouvement du bras et le poids du corps et limite les sollicitations liées au geste de traction vers le haut.

Sur un parc où les chauffeurs posent et déposent plusieurs sangles à chaque rotation, cet avantage devient concret : la mise sous tension demande moins d’effort et les opérations répétitives sont plus confortables.

Ce que la démultiplication ne change pas

Elle ne doit pas être assimilée à une augmentation de capacité.

Cette sangle reste caractérisée par :

• LC : 2 500 daN en traction directe ;
• 5 000 daN en tension double ;
• STF : 400 daN ;
• rupture de la sangle seule : 7 500 daN / 7,5 t.

Pour le calcul d’un arrimage, ce sont les valeurs portées sur l’étiquette qui font référence, pas la longueur de la poignée ni la sensation de serrage obtenue par l’opérateur.

Caractéristiques techniques

LC 2 500 daN, STF 400 daN et rupture 7,5 t : ne pas confondre les valeurs

Sur cette sangle, trois valeurs décrivent trois réalités différentes.

LC 2 500 daN

La LC – Lashing Capacity correspond à la capacité d’arrimage du système.

En arrimage direct, c’est une donnée essentielle au calcul avec le nombre de systèmes utilisés, les angles, la direction des efforts et la résistance des points d’ancrage.

STF 400 daN

La STF – Standard Tension Force correspond à la tension résiduelle obtenue après action sur le tendeur dans les conditions normalisées.

Elle est particulièrement importante en arrimage par frottement, car l’efficacité recherchée repose sur l’augmentation de la force de plaquage de la charge sur son support.

Rupture 7,5 tonnes

La valeur de 7,5 tonnes correspond à la résistance à la rupture de la sangle textile.

Elle ne doit jamais être utilisée comme capacité d’arrimage.

Pour le professionnel qui dimensionne son montage, la valeur utile du système est LC 2 500 daN, et non « 7,5 tonnes ».

Arrimage par frottement : attention au choix de la STF

C’est sur ce point que le choix entre plusieurs tendeurs 50 mm devient réellement important.

En arrimage par frottement, la sangle passe au-dessus de la charge afin d’augmenter son appui sur le plateau. Le résultat dépend notamment :

• de la STF du tendeur ;
• du coefficient de frottement entre charge et support ;
• du nombre de sangles ;
• de l’angle d’arrimage ;
• du calage ;
• de la stabilité et de la géométrie de la charge.

Cette référence possède une STF de 400 daN.

Son intérêt principal est donc de faciliter l’obtention de la tension prévue grâce à la démultiplication, pas de fournir une STF de 800 daN.

Pour un chargement où le calcul montre que l’arrimage par frottement bénéficierait d’une pré-tension sensiblement supérieure, une sangle 50 mm à STF 800 daN peut être plus pertinente.

Le choix doit partir du calcul et du chargement réel, pas du seul type de tendeur.

Arrimage direct : raisonner sur la LC

En arrimage direct, la logique est différente.

La sangle participe directement à la retenue de la charge. La LC de 2 500 daN devient alors la caractéristique centrale du système.

Il faut également intégrer :

• l’orientation de chaque sangle ;
• les angles verticaux et horizontaux ;
• le nombre de systèmes utilisés ;
• les efforts longitudinal et transversal à reprendre ;
• la résistance des points d’ancrage ;
• la géométrie de la charge.

Une sangle LC 2 500 daN ne permet pas de considérer automatiquement qu’un point d’ancrage reprend 2 500 daN. L’ensemble reste limité par son composant le plus faible.

Crochet à doigt unique : quand le choisir ?

Le crochet à doigt unique est intéressant lorsque le véhicule dispose de points d’ancrage ouverts, suffisamment accessibles et dont la géométrie permet au crochet de prendre correctement appui.

Il apporte une connexion simple et rapide.

Avant mise en tension, vérifier toutefois :

• que le crochet est suffisamment engagé ;
• que la zone de portée du crochet travaille correctement ;
• qu’il ne porte pas uniquement sur son extrémité ;
• que l'effort reste correctement orienté ;
• que le point d’ancrage supporte l’effort prévu ;
• que les mouvements du chargement ou les variations de tension ne risquent pas de provoquer son dégagement.

Le choix du crochet ne doit jamais être fait uniquement parce qu’il entre dans le point d’ancrage.

Doigt unique, doigts rapprochés ou doigts écartés ?

La gamme Weiss permet d’adapter la terminaison au véhicule et au point d’ancrage.

Crochet doigt unique
À privilégier lorsque le point permet une prise simple, profonde et correctement orientée.

Crochets doigts rapprochés
Intéressants lorsque la géométrie du point d’ancrage correspond mieux à une terminaison double compacte.

Crochets doigts écartés
Adaptés aux configurations demandant une ouverture plus large et une portée différente.

Le meilleur crochet est celui qui travaille correctement sur le point réel du véhicule. Il n’existe pas de terminaison universellement supérieure.

Tension démultipliée, tendeur inversé ou STF renforcée ?

Ces configurations répondent à des besoins différents.

Cette distinction évite une erreur fréquente : acheter un tendeur démultiplié en pensant obtenir automatiquement une STF supérieure.

Sur cette référence, l’amélioration porte principalement sur la mécanique de mise en tension et l’effort fourni par l’opérateur.

Avantages concrets en utilisation professionnelle

Effort de serrage mieux maîtrisé

Le système d’engrenages facilite la mise en tension et devient particulièrement intéressant pour les professionnels qui manipulent de nombreuses sangles au cours d’une journée.

Capacité 2 500 daN en 50 mm

La LC de 2 500 daN permet de rester sur une largeur 50 mm tout en disposant d’une capacité adaptée à de nombreux arrimages poids lourds et industriels.

Partie courte de 30 cm

La partie courte limite l’encombrement côté tendeur et correspond à une configuration courante sur plateau et semi-remorque.

Longueurs de 2 à 15 mètres

Le choix de la longueur permet d’adapter réellement la sangle à la charge et au véhicule.

Une longueur excessive n’améliore pas l’arrimage. Elle augmente simplement la quantité de sangle à gérer.

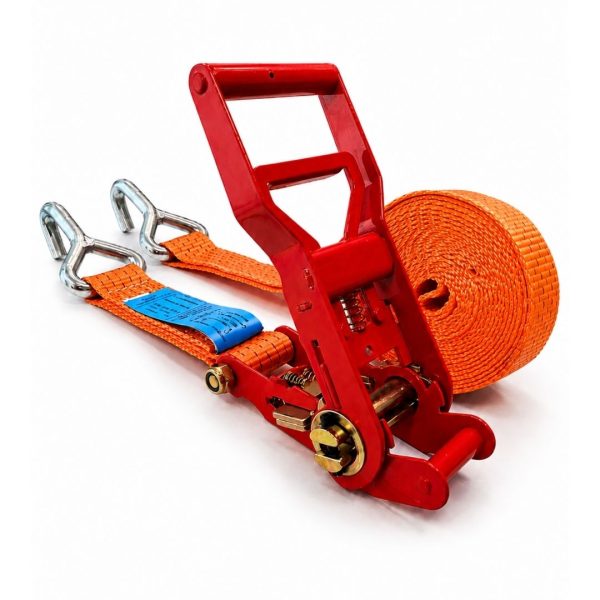

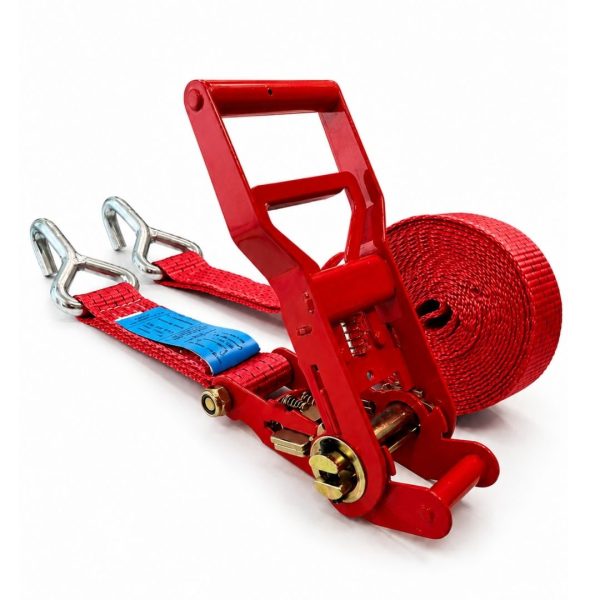

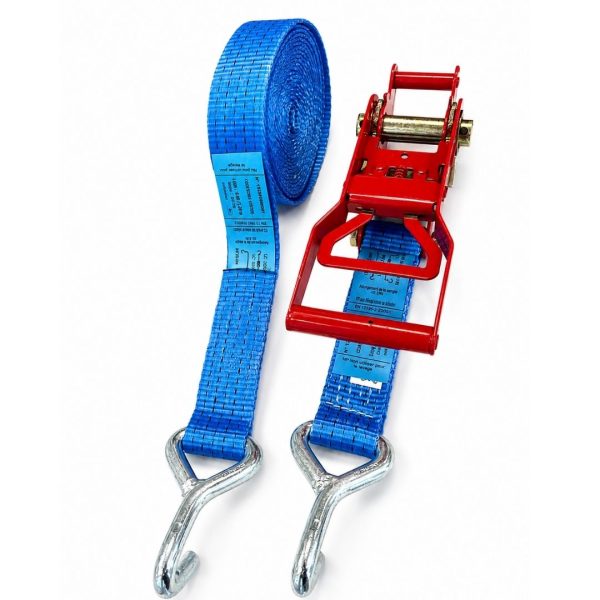

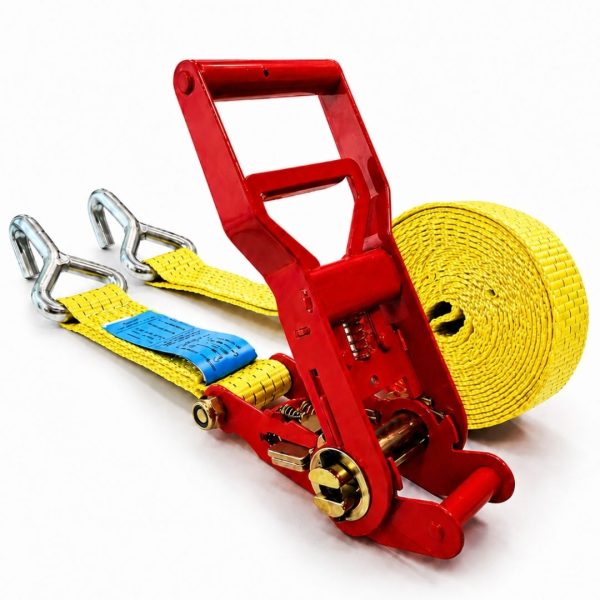

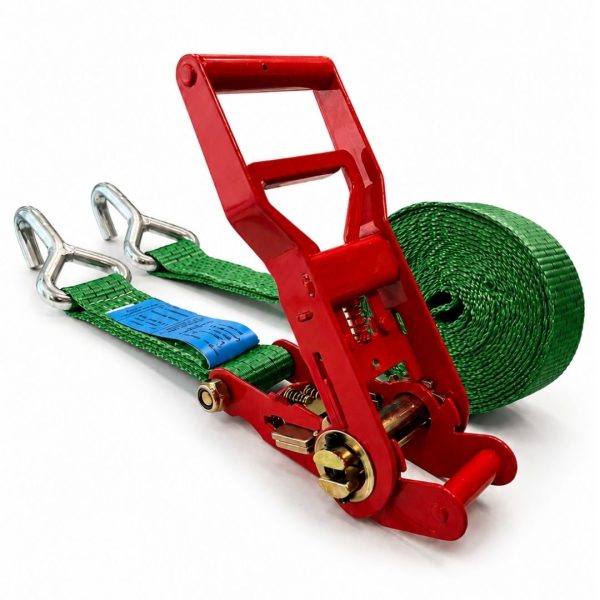

Plusieurs coloris disponibles

Bleu, jaune, orange, rouge et vert permettent notamment d’organiser un parc ou de différencier des affectations internes.

La couleur de la sangle n’indique pas sa LC. La capacité doit toujours être contrôlée sur l’étiquette.

Domaines d’utilisation

Cette sangle 50 mm à tension démultipliée est particulièrement adaptée aux environnements où l’arrimage est une opération quotidienne :

• transport routier ;
• semi-remorques et plateaux ;
• logistique industrielle ;
• BTP et travaux publics ;
• transport de machines ;
• matériel de chantier ;
• équipements métalliques ;
• palettes et caisses ;
• agriculture et matériels professionnels ;
• flux intersites industriels.

La pertinence de la sangle doit toujours être confirmée à partir de la charge réelle, des points d’ancrage disponibles et de la méthode d’arrimage.

Conformité EN 12195-2 et sécurité d’utilisation

Cette sangle répond à la norme EN 12195-2 relative aux systèmes d’arrimage textiles en fibres synthétiques destinés à la sécurisation des charges pendant le transport.

Interdite pour le levage

Une sangle d’arrimage ne doit jamais être utilisée pour :

• lever une charge ;
• suspendre une charge ;
• remplacer une élingue textile ;
• effectuer une manutention sous grue, palan ou pont roulant.

Arrimage et levage correspondent à des équipements, des marquages et des règles d’utilisation différents.

Contrôle avant chaque utilisation

Avant montage, contrôler l’ensemble du système.

Sangle textile

Vérifier notamment :

• coupures ;
• entailles ;
• abrasion importante ;
• détérioration des lisières ;
• fils porteurs endommagés ;
• coutures détériorées ;
• traces de chaleur ;
• attaque chimique visible ;
• contamination susceptible d’altérer le textile.

Tendeur démultiplié

Vérifier :

• fonctionnement régulier du mécanisme ;
• engrenages en bon état ;
• absence de déformation ;
• absence de fissure ;
• absence de corrosion susceptible d’altérer le fonctionnement ;
• verrouillage correct du tendeur.

Crochets

Contrôler :

• absence de déformation ;
• absence de fissure ;
• absence d’usure anormale ;
• bonne compatibilité avec le point d’ancrage.

Étiquette

L’étiquette doit rester présente et suffisamment lisible pour permettre l’identification du système et de ses caractéristiques.

Une sangle dont les caractéristiques ne peuvent plus être identifiées ne doit pas être utilisée en supposant sa capacité.

Protection contre les arêtes et l’abrasion

Une sangle 50 mm LC 2 500 daN peut être rapidement endommagée si elle travaille directement contre :

• une tôle ;
• un profilé acier ;
• un angle de caisse ;
• du béton ;
• de la pierre ;
• une pièce mécanique ;
• une palette détériorée ;
• toute surface coupante ou fortement abrasive.

Dans ces situations, prévoir des coins, cornières, passants ou fourreaux de protection adaptés.

Une capacité élevée ne compense jamais une sangle textile exposée à une arête agressive.

Utilisation correcte du tendeur

La SHF de référence est de 50 daN.

Il ne faut pas chercher à augmenter artificiellement l’effort au moyen :

• d’un tube ;
• d’une barre ;
• d’une rallonge ;
• d’un levier improvisé.

Le système démultiplié est précisément conçu pour faciliter la mise en tension dans ses conditions normales d’utilisation.

Toute amplification extérieure non prévue modifie les efforts appliqués au système.

Température et environnement

La sangle est fabriquée en polyester.

Pour les systèmes polyester, la plage d’utilisation couramment retenue dans le cadre de l’EN 12195-2 est de -40 °C à +100 °C.

Cette plage ne doit pas être appliquée aveuglément en présence de produits chimiques ou de conditions particulières. Une exposition combinant température, agents chimiques ou environnement agressif nécessite une validation préalable.

Erreurs fréquentes à éviter

Confondre démultiplication et STF élevée

Le mécanisme facilite l’action de l’opérateur. La STF de cette référence reste 400 daN.

Utiliser « 7,5 tonnes » comme capacité d’arrimage

7,5 tonnes est la résistance à la rupture de la sangle seule. La capacité d’arrimage est LC 2 500 daN.

Choisir le crochet sans regarder le point d’ancrage

La bonne terminaison dépend de la géométrie du véhicule.

Utiliser une rallonge sur le tendeur

La force manuelle ne doit pas être augmentée par un levier improvisé.

Arrimer directement sur une arête vive

Le textile doit être protégé contre coupure et abrasion.

Nouer la sangle

Un système d’arrimage ne doit pas être utilisé avec un nœud destiné à raccourcir ou réparer la sangle.

Continuer à utiliser une sangle dont l’étiquette est illisible

La capacité ne doit jamais être estimée visuellement à partir de la largeur ou de la couleur.

Quelle variante choisir dans la gamme Weiss ?

Le choix doit se faire en deux temps : type de tendeur, puis type de terminaison.

Pour conserver le principe de tension démultipliée tout en adaptant l’accrochage, comparer cette version avec :

Sangle 50 mm à tension démultipliée avec crochets doigts rapprochés
Pour les points d’ancrage correspondant mieux à une terminaison double compacte.

Arrimage 50 mm à tension démultipliée avec crochets doigts écartés
Pour les ancrages nécessitant une ouverture différente.

Pour privilégier d’autres caractéristiques :

Sangle d’arrimage 50 mm 7,5 t à tendeur inversé
Lorsque l’objectif principal est l’ergonomie du mouvement de tension sans système de démultiplication.

Sangle d’arrimage Powertruck 50 mm STF 800 daN
Lorsque l’arrimage par frottement nécessite une pré-tension sensiblement plus élevée.

Sangles 50 mm à détente progressive
Lorsque la maîtrise du relâchement de la tension constitue un critère important au déchargement.

Pour compléter correctement l’arrimage

Comparer toutes les sangles d’arrimage 50 mm poids lourds

Pour choisir la bonne combinaison entre LC, STF, type de tendeur, longueur et terminaison.

Protéger la sangle avec des coins, cornières et passants

Indispensable dès que le textile travaille sur une zone abrasive, métallique ou présentant une arête.

Consulter le guide technique Arrimage : normes, technique et utilisation

Pour vérifier les règles liées à la LC, STF, SHF, arrimage direct, arrimage par frottement, marquage et contrôle des sangles.

Comparer avec les tendeurs et chaînes d’arrimage EN 12195-3

Pour les charges rigides, métalliques, engins ou configurations où une chaîne est plus adaptée qu’un système textile.

Voir les sangles d’arrimage 75 mm

Pour les configurations nécessitant une capacité ou une architecture d’arrimage supérieure à la gamme 50 mm.

FAQ

Quelle est la STF de cette sangle à tension démultipliée ?

La STF est de 400 daN. Le mécanisme à engrenages facilite la mise en tension par l’opérateur, mais il ne faut pas confondre cet avantage mécanique avec une STF supérieure. Pour un arrimage par frottement nécessitant davantage de pré-tension, il faut comparer avec une version à STF renforcée.

Quelle est la capacité d’arrimage de cette sangle 50 mm ?

La LC est de 2 500 daN en traction directe, avec une valeur de 5 000 daN en tension double. La résistance à la rupture de 7,5 tonnes ne doit pas être utilisée comme capacité d’arrimage.

Pourquoi choisir le crochet à doigt unique ?

Il permet une accroche simple et rapide lorsque la géométrie du point d’ancrage lui correspond. Il faut vérifier que le crochet porte correctement, reste suffisamment engagé et travaille suivant une orientation compatible. Si l’ancrage impose une autre géométrie, choisir une version à doigts rapprochés, doigts écartés ou une terminaison différente.

Sangle 50 mm à tension démultipliée : ergonomie sans confusion sur les capacités

Cette sangle associe une LC de 2 500 daN, une rupture textile de 7,5 tonnes, une STF de 400 daN, un tendeur à engrenages et des crochets à doigt unique.

Elle est particulièrement pertinente pour les professionnels qui multiplient les opérations d’arrimage et recherchent une mise en tension plus confortable sans changer de classe de capacité.

Avant commande, sélectionner la longueur adaptée entre 2 et 15 mètres, vérifier la compatibilité du crochet à doigt unique avec les points d’ancrage et déterminer si la STF de 400 daN correspond réellement à la méthode d’arrimage prévue.

Pour une utilisation régulière ou un chargement spécifique, le choix entre tendeur standard, inversé, démultiplié, STF renforcée ou détente progressive doit être fait en fonction du terrain et du calcul d’arrimage, pas uniquement du confort du mécanisme.
