Pince lève tuyaux

La pince lève tuyaux permet le levage et le transport horizontal de tuyaux, faisceaux de tuyaux et matériels ronds, avec une prise verticale adaptée aux charges cylindriques. Disponible en CMU 500 kg, 1 tonne, 2 tonnes et 3 tonnes, elle s’adresse aux professionnels du BTP, des réseaux, de l’industrie, du stockage et de la manutention qui doivent déplacer des éléments ronds avec un accessoire de levage marqué, verrouillable et conforme aux exigences EN 12100 et EN 13155.

Choisir la bonne pince lève tuyaux

Le choix d’une pince lève tuyaux se fait d’abord selon le poids réel de la charge, le diamètre ou l’ouverture nécessaire, la forme du tuyau ou du faisceau, l’état de la zone de prise et la configuration de levage. Cette pince est conçue pour le levage et le transport horizontal de tuyaux, faisceaux de tuyaux et matériels ronds. Elle ne doit pas être utilisée comme pince de retournement, pince à tôle, accessoire de traction ou dispositif d’arrimage.

La pince dispose d’un œillet de levage fixe, mobile dans une direction. Cette conception permet de travailler dans l’axe prévu par la pince tout en accompagnant le mouvement nécessaire à la prise et au transport horizontal. Le système de verrouillage sécurise la mise en place, à condition que la charge soit compatible avec l’ouverture de la pince et que l’ensemble du montage de levage soit correctement dimensionné.

Le marquage de la CMU et de l’ouverture directement sur la pince facilite l’identification avant utilisation. Sur chantier, en dépôt ou en atelier, l’utilisateur doit toujours vérifier la capacité, l’ouverture, l’état général de la pince et la compatibilité avec le tuyau avant de commencer l’opération.

Pour un choix fiable, il faut contrôler :

• la CMU nécessaire par rapport au poids réel du tuyau ou du faisceau ;
• l’ouverture de la pince par rapport au diamètre ou à la zone de prise ;
• la stabilité de la charge pendant la prise, le levage, le déplacement et la dépose ;
• l’état de surface du tuyau : propre, stable, non friable, non excessivement glissant ;
• le bon fonctionnement du système de verrouillage ;
• la lisibilité du marquage CMU et ouverture ;
• la compatibilité avec le crochet, l’élingue, le palonnier ou l’appareil de levage utilisé ;
• l’absence d’usure, fissure, déformation, corrosion, choc ou jeu anormal sur la pince.

Pour les tuyaux longs, les faisceaux ou les charges sensibles au basculement, la pince doit être intégrée dans une configuration de levage adaptée. Selon la longueur, le centre de gravité et la répartition de masse, l’utilisation de plusieurs points de prise, d’une paire de pinces ou d’un palonnier peut être nécessaire afin de conserver une manutention horizontale stable.

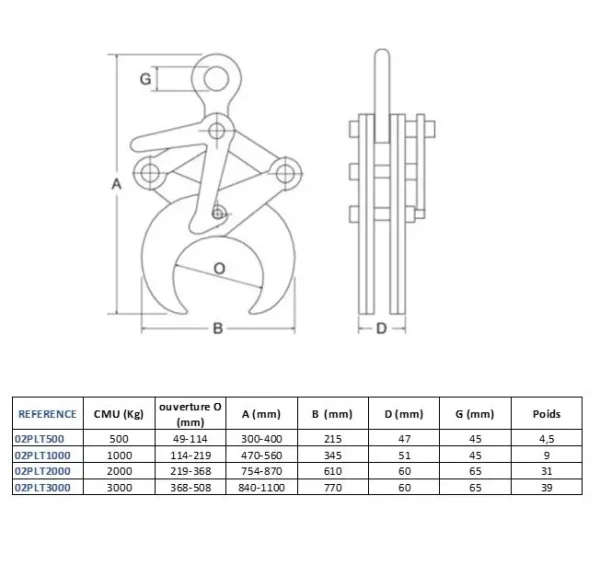

Caractéristiques techniques

Les dimensions sont données à titre indicatif selon la version sélectionnée. La compatibilité doit être vérifiée avec le diamètre réel du tuyau, la géométrie de la charge, l’état de surface, le centre de gravité et la configuration complète de levage.

Données matière et conception

• Famille : pince de levage pour tuyaux et matériels ronds.
• Utilisation : levage et transport horizontal.
• Capacités disponibles : 0,5 tonne, 1 tonne, 2 tonnes et 3 tonnes.
• Ouvertures disponibles : de 49 à 508 mm selon la version.
• Point d’accrochage : œillet de levage fixe, mobile dans une direction.
• Sécurité : système de verrouillage intégré.
• Identification : marquage de la CMU et de l’ouverture sur la pince.
• Conformité : marquage CE, EN 12100, EN 13155.
• Coefficient de sécurité : 5:1.
• Coefficient d’épreuve : 2:1.

Avantages concrets sur le terrain

• Préhension adaptée aux charges cylindriques : la pince est conçue pour les tuyaux, faisceaux de tuyaux et matériels ronds.
• Transport horizontal maîtrisé : solution adaptée aux déplacements de tuyaux sur chantier, dépôt, atelier ou aire de stockage.
• Large plage d’ouvertures : de 49 à 508 mm selon la CMU, pour couvrir plusieurs diamètres de tuyaux.
• Plusieurs capacités disponibles : choix de 0,5 tonne à 3 tonnes selon le poids réel de la charge.
• Système de verrouillage : sécurise la mise en place et limite les risques d’ouverture involontaire en utilisation conforme.
• Marquage utile sur chantier : CMU et ouverture visibles directement sur la pince pour faciliter le contrôle avant levage.
• Conformité levage : conception avec marquage CE, normes EN 12100 et EN 13155, coefficient de sécurité 5:1.

Domaines d’utilisation

La pince lève tuyaux est destinée aux professionnels qui manipulent des éléments cylindriques ou ronds en levage horizontal.

• levage et transport horizontal de tuyaux ;
• manutention de faisceaux de tuyaux compatibles ;
• déplacement de tubes, conduites ou matériels ronds ;
• travaux publics, réseaux, VRD et génie civil ;
• industrie, atelier, dépôt, stockage ou aire de chargement ;
• manutention avec appareil de levage, crochet, élingue ou palonnier adapté.

Conformité, sécurité et limites d’utilisation

La pince lève tuyaux est un accessoire de levage. Elle doit être utilisée par du personnel formé, dans le respect de sa CMU, de son ouverture, de son marquage et des règles applicables au levage de charges cylindriques. La pince ne valide pas à elle seule la sécurité de l’opération : le montage complet doit être cohérent.

• Respecter impérativement la CMU de la pince sélectionnée.
• Vérifier l’ouverture disponible avant la prise de la charge.
• Utiliser la pince uniquement pour le levage et le transport horizontal de tuyaux ou matériels ronds compatibles.
• Ne pas utiliser comme pince de retournement, de traction, de maintien permanent ou d’arrimage.
• Ne pas utiliser sur une charge glissante, instable, friable, déformée ou incompatible avec la prise.
• Ne pas lever plusieurs éléments si le faisceau n’est pas stable et correctement maintenu.
• Ne jamais stationner sous la charge suspendue.
• Ne jamais placer les mains dans les zones de pincement ou sous la charge.
• Vérifier le bon fonctionnement du système de verrouillage avant utilisation.
• Contrôler l’état de l’œillet, des mâchoires, des axes, des articulations, du verrouillage et des zones de contact.
• Mettre hors service toute pince déformée, fissurée, grippée, usée ou ayant subi un effort anormal.

Pour les charges longues ou instables, le nombre de points de prise doit être adapté. L’utilisation d’un palonnier ou d’un montage à plusieurs pinces peut être nécessaire pour conserver une manutention horizontale stable et éviter le basculement, la rotation ou le glissement de la charge.

Erreurs fréquentes à éviter

• Choisir la pince uniquement selon la CMU sans vérifier l’ouverture et la forme du tuyau.
• Utiliser une pince dont l’ouverture ne correspond pas à la charge réelle.
• Employer une seule pince sur une charge longue nécessitant plusieurs points de prise.
• Lever un tuyau dont la surface de prise est sale, humide, grasse ou détériorée.
• Confondre transport horizontal et retournement de tuyau.
• Associer la pince à un crochet, une élingue ou un palonnier de capacité insuffisante.
• Utiliser la pince comme accessoire de traction, d’arrimage ou de maintien permanent.
• Réutiliser une pince ayant subi un choc, une surcharge ou une déformation sans contrôle.

Pour compléter votre choix

FAQ

Cette pince lève tuyaux sert-elle au levage vertical ou horizontal ?

Elle est destinée au levage et au transport horizontal de tuyaux, faisceaux de tuyaux et matériels ronds. Elle ne doit pas être utilisée comme pince de retournement ou accessoire de traction.

Quelles CMU sont disponibles ?

La pince lève tuyaux est proposée en CMU 0,5 tonne, 1 tonne, 2 tonnes et 3 tonnes, avec des ouvertures allant de 49 à 508 mm selon la version. Le choix doit être fait selon le poids réel de la charge, son diamètre et la configuration de levage.

Quelles normes sont indiquées pour cette pince ?

Les normes indiquées sont EN 12100 et EN 13155. La pince dispose également d’un marquage CE, d’un coefficient de sécurité 5:1 et d’un coefficient d’épreuve 2:1.

Commander une pince lève tuyaux

Cette pince lève tuyaux est destinée aux professionnels qui recherchent une solution fiable pour le levage et le transport horizontal de tuyaux, faisceaux de tuyaux et matériels ronds. Sélectionnez la CMU adaptée, vérifiez l’ouverture correspondant à votre charge et composez votre système avec les accessoires de levage appropriés : crochet, élingue, palonnier ou appareil de levage. Pour une configuration spécifique, Corderie Weiss peut vous orienter vers la solution de manutention la plus adaptée.
