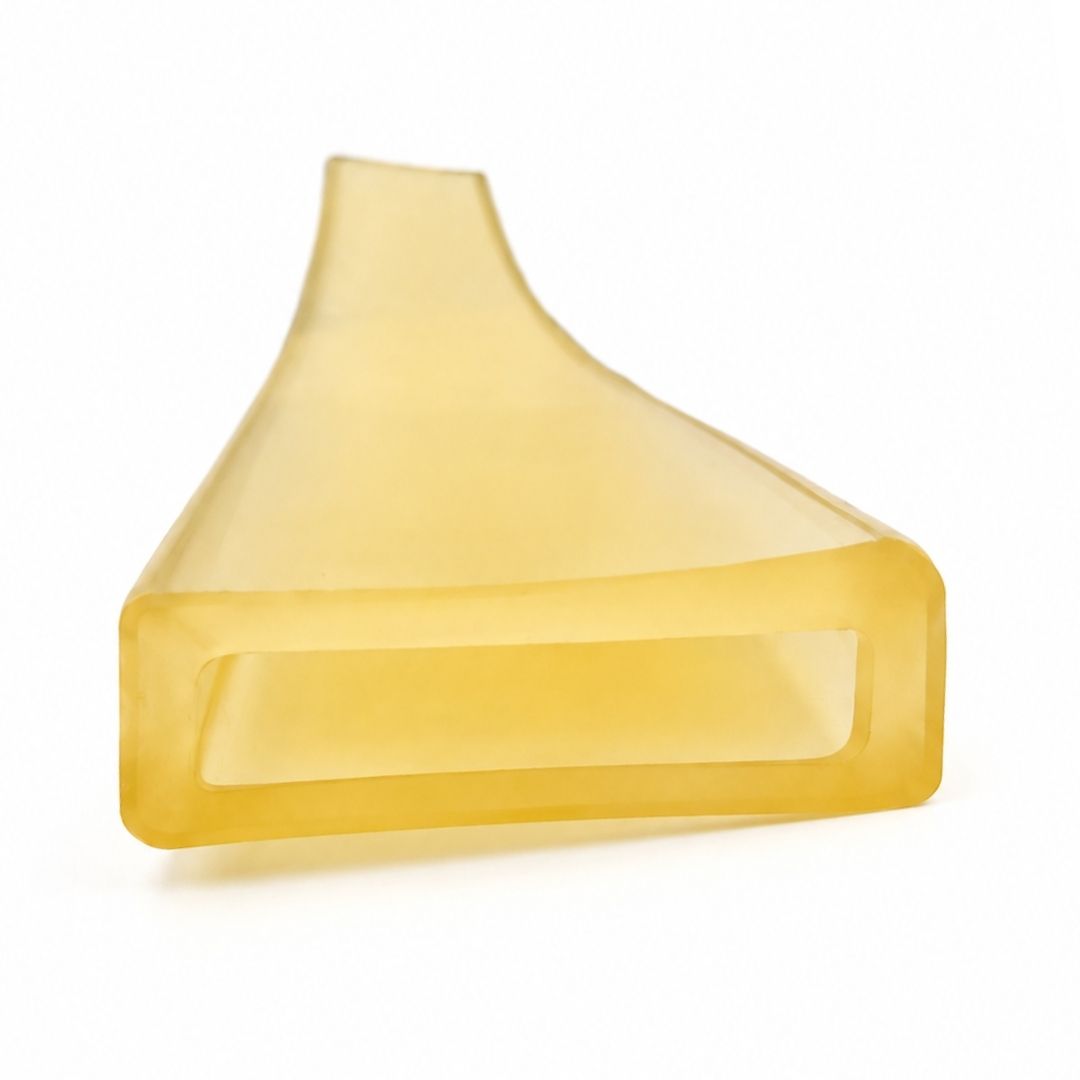

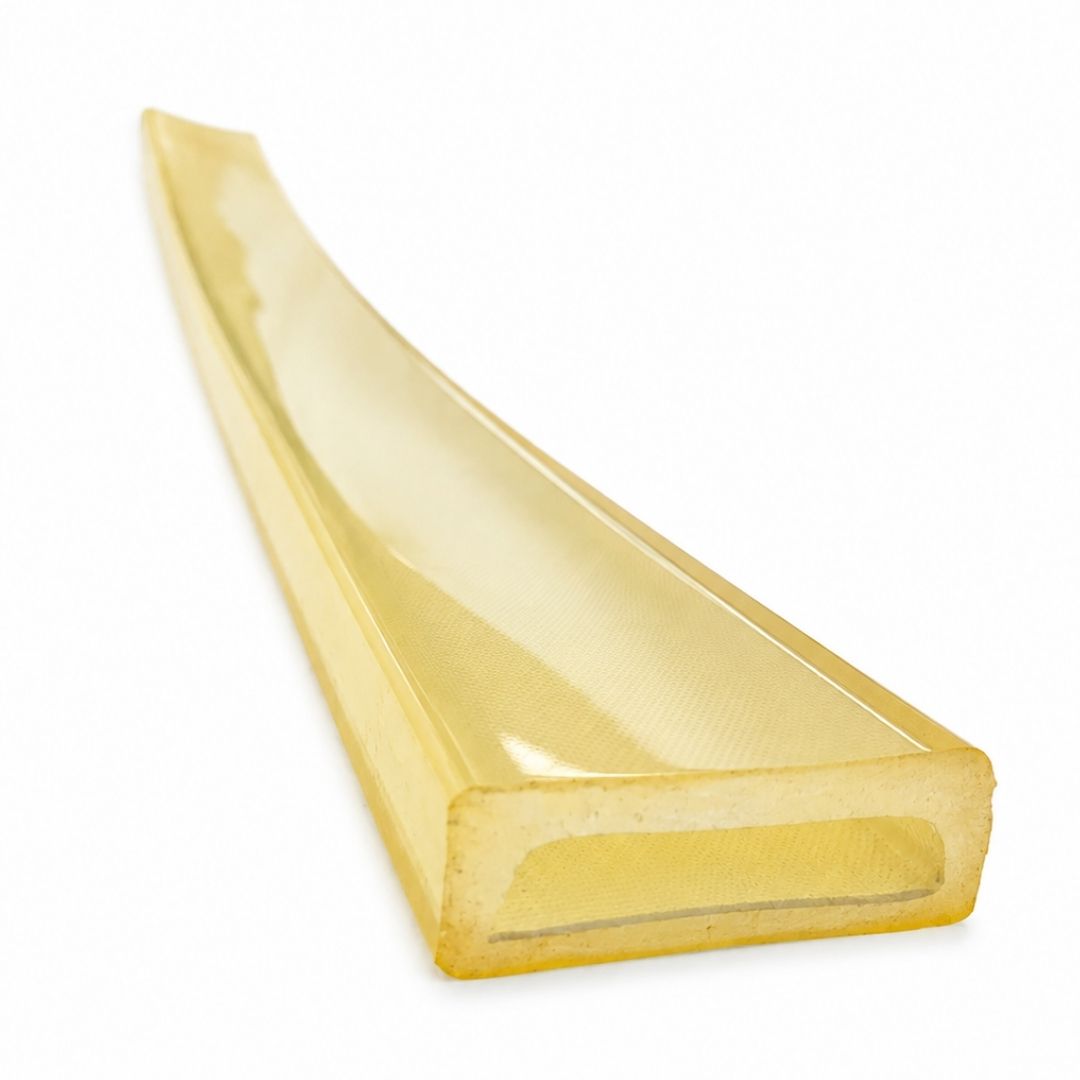

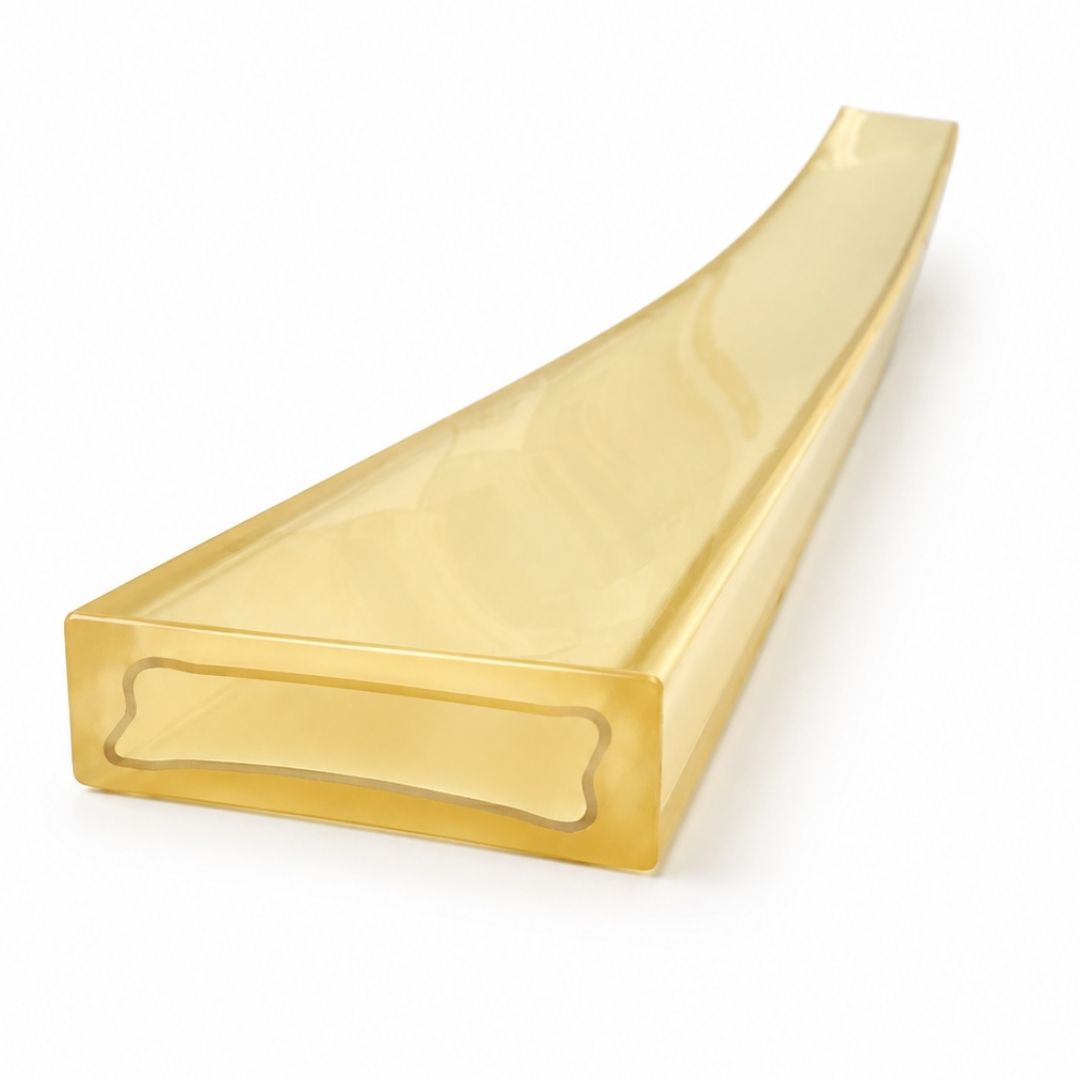

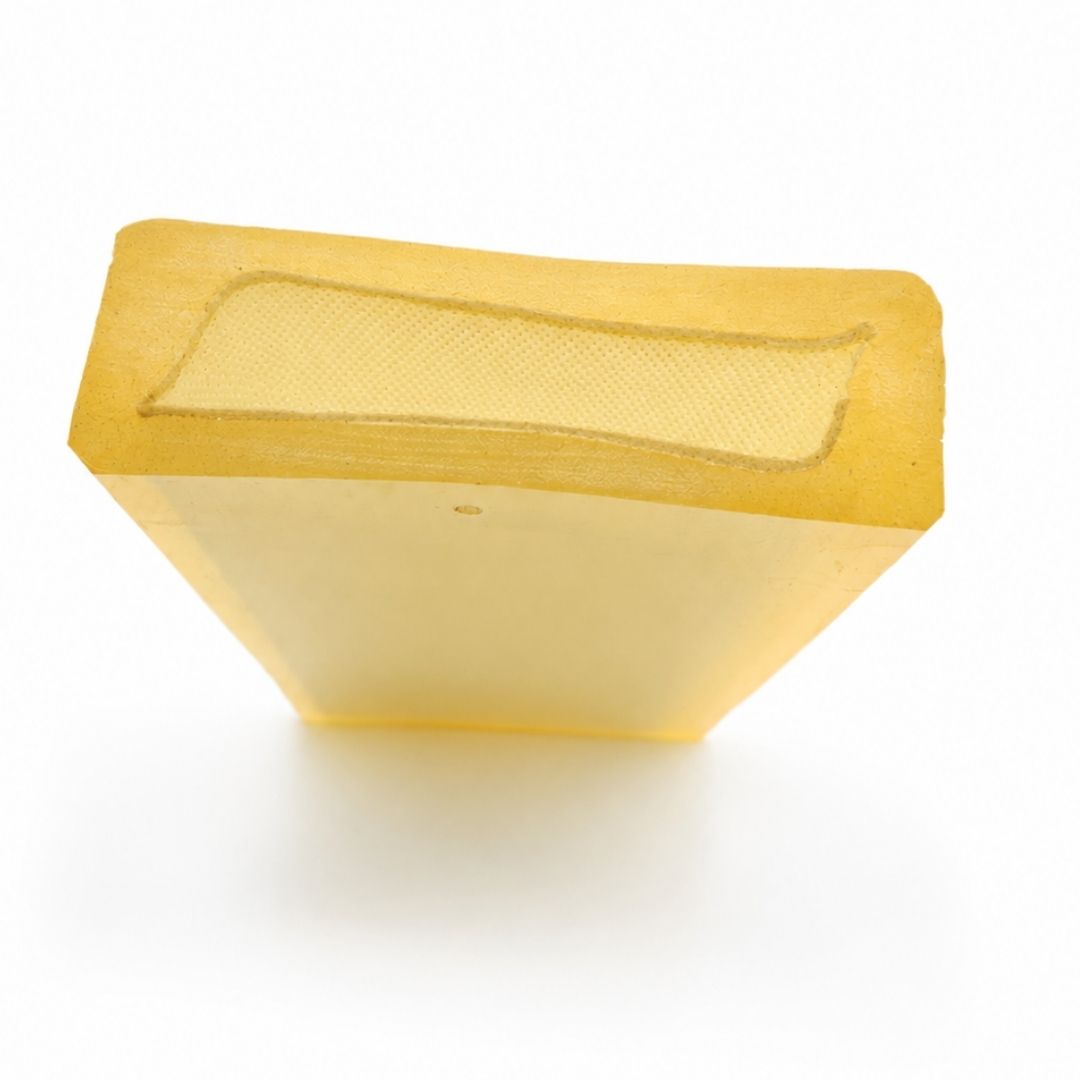

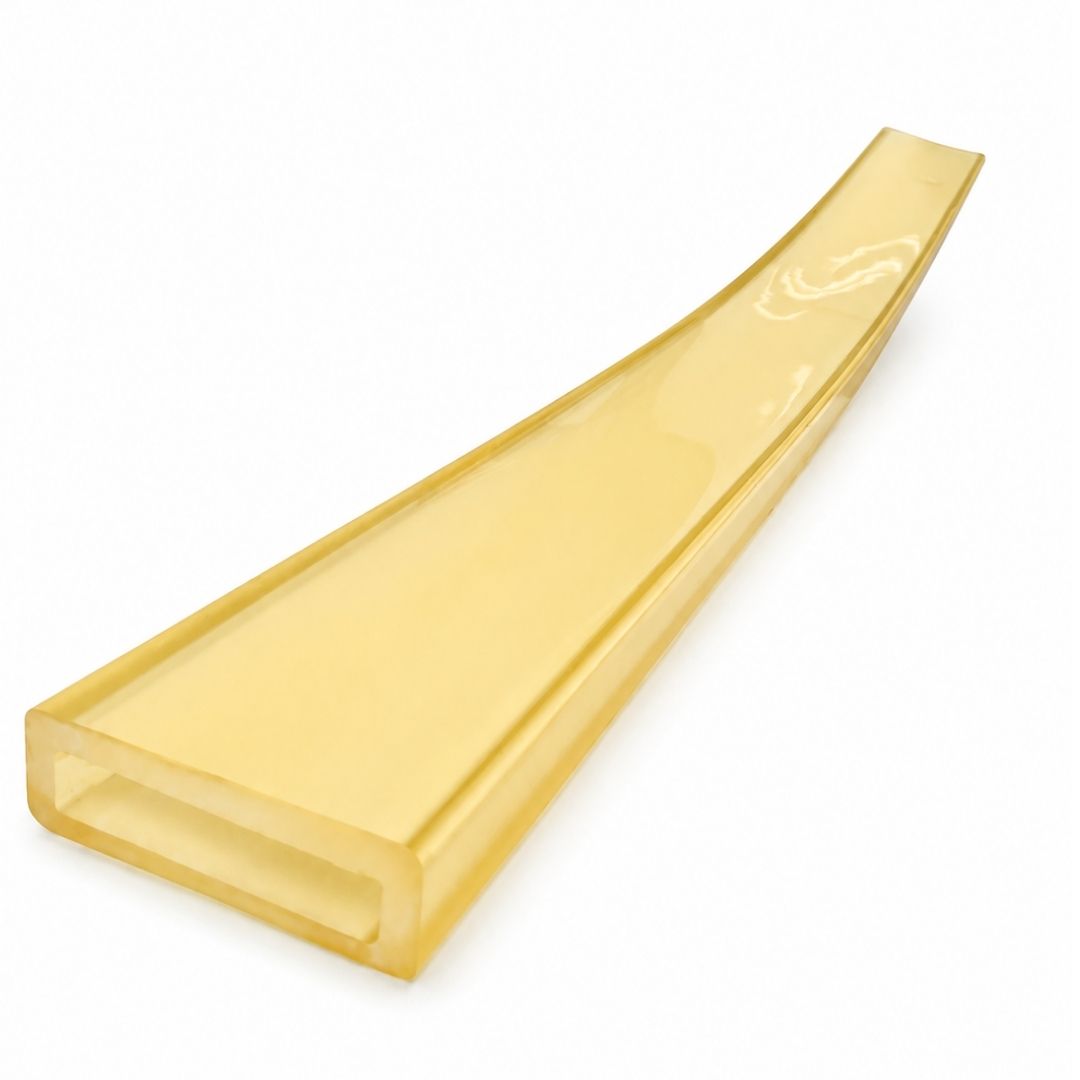

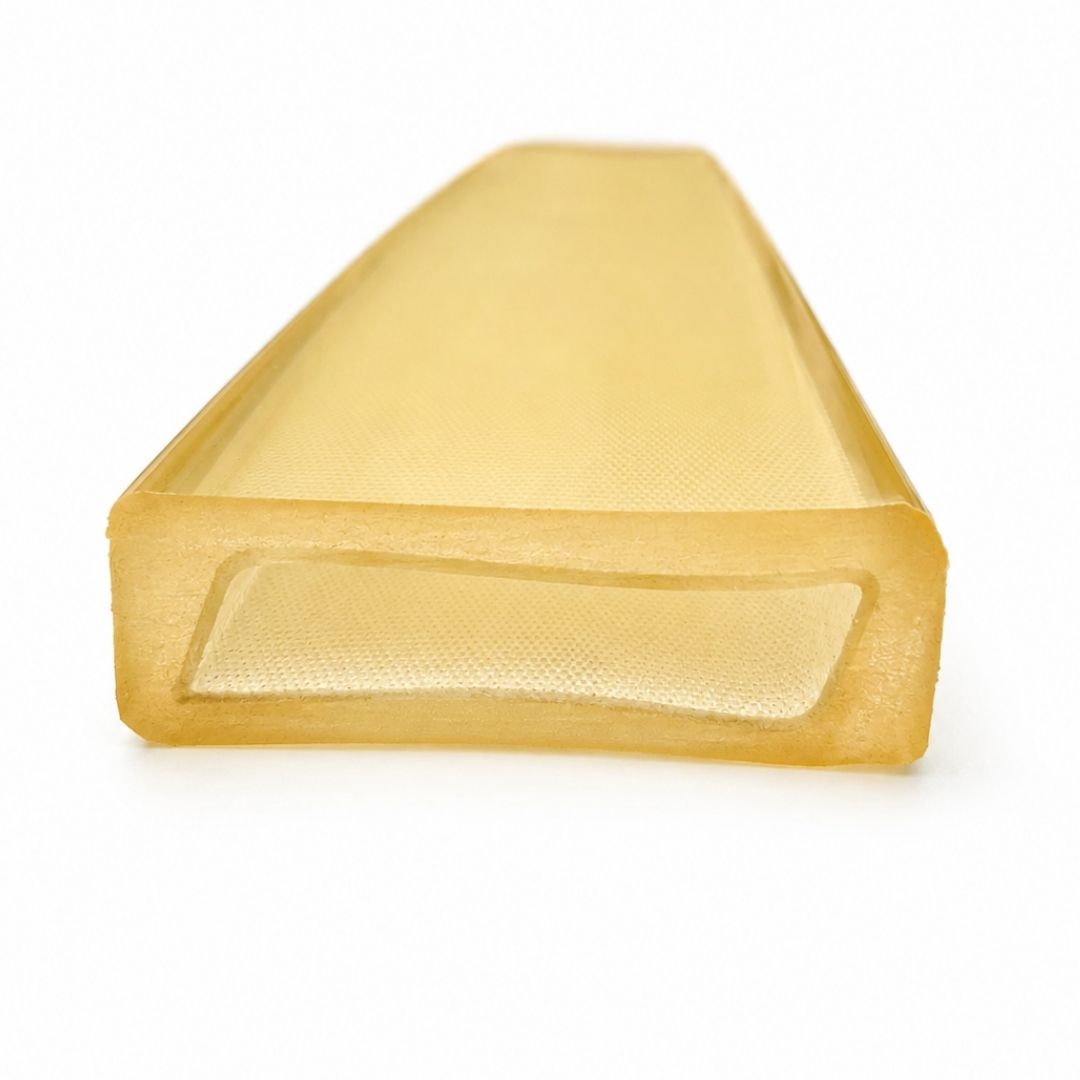

Fourreau polyuréthane 2 faces pour sangle et élingue de levage

Le fourreau de protection polyuréthane 2 faces protège une sangle ou une élingue textile lorsque le risque de frottement ou d’abrasion peut concerner plusieurs côtés du textile, notamment lorsque l’orientation de l’élingue peut légèrement évoluer pendant la mise en place ou la manutention.

La gamme actuelle couvre des largeurs de 30 à 300 mm et des longueurs de 1 à 6 mètres, afin d’adapter la protection à la largeur de l’élingue et surtout à la longueur réelle de la zone exposée.

Choisir le bon fourreau polyuréthane 2 faces

Le fourreau 2 faces devient particulièrement pertinent lorsque la face qui sera réellement en contact avec la charge ne peut pas être garantie pendant toute l’opération.

Il est à privilégier lorsque :

• plusieurs faces de la sangle peuvent rencontrer la charge ;
• l’élingue peut légèrement changer d’orientation pendant la mise sous tension ;
• un contact existe sur une longueur significative ;
• la zone est abrasive ou provoque des frottements ;
• une protection 1 face laisserait potentiellement un côté exposé ;
• la longueur protégée peut être déterminée avec suffisamment de marge.

La catégorie protections Weiss actuelle distingue clairement les deux solutions : 1 face pour un contact localisé d’un seul côté ; 2 faces lorsque plusieurs faces peuvent être exposées ou lorsqu’un léger mouvement de l’élingue est possible.

Quelle protection choisir ?

Le choix doit donc partir de la question :

où l’élingue peut-elle réellement toucher la charge pendant toute la manutention ?

Caractéristiques techniques

Ces valeurs sont celles actuellement publiées sur la fiche du fourreau polyuréthane 2 faces.

À propos du poids

La fiche actuelle affiche également un poids de 1 kg, sans distinction entre les différentes combinaisons de largeur et de longueur.

Comme le produit existe en nombreuses dimensions, cette valeur ne doit pas être interprétée comme le poids garanti de toutes les variantes.

Le poids de la configuration réellement commandée doit donc être confirmé lorsque cette donnée est importante pour l’application.

2 faces ne signifie pas protection universelle

Le terme 2 faces décrit la couverture proposée par le fourreau.

Il ne signifie pas :

• protection intégrale dans toutes les directions ;
• impossibilité pour l’élingue de sortir de la zone protégée ;
• résistance garantie à toutes les arêtes ;
• suppression du risque de pincement ;
• suppression du risque de glissement.

La protection reste efficace uniquement si les zones réellement exposées restent couvertes pendant l’opération.

Si la sangle peut fortement tourner, se déplacer ou changer de trajet, il faut d’abord revoir la géométrie du levage plutôt que supposer qu’un fourreau plus enveloppant résoudra automatiquement le problème.

Pourquoi choisir 2 faces plutôt que 1 face ?

La différence doit être comprise avant de choisir la largeur ou la longueur.

Fourreau 1 face

À privilégier lorsque :

• le contact est parfaitement identifié ;
• une seule face reste exposée ;
• l’élingue conserve son orientation ;
• la face protégée peut être maintenue vers la charge.

Fourreau 2 faces

À privilégier lorsque :

• deux côtés peuvent être exposés ;
• l’orientation peut légèrement évoluer ;
• la géométrie rend le contact moins parfaitement prévisible ;
• une protection plus enveloppante est nécessaire.

Le fourreau polyuréthane 1 face reste donc la solution la plus directe lorsque l’exposition est parfaitement localisée.

Le 2 faces n’est pas « meilleur ».

Il couvre une situation différente.

Comment choisir la largeur ?

Les dimensions actuellement disponibles sont :

La largeur doit être compatible avec l’élingue réellement utilisée.

Elle ne doit jamais obliger à :

• replier une sangle plate ;
• comprimer ses bords ;
• pincer le textile ;
• forcer l’introduction ;
• déformer anormalement une élingue ronde.

Une protection trop petite peut elle-même créer une mauvaise interface.

Largeur du fourreau ≠ CMU de l’élingue

Une largeur de 120, 150 ou 300 mm ne correspond pas automatiquement à une capacité donnée.

Le guide technique Weiss des sangles plates rappelle explicitement qu’il ne faut jamais construire de règle :

« X mm = X tonnes ».

La CMU dépend notamment de la matière, de la construction, du nombre de couches ou bandes porteuses, du tissage, des coutures, des terminaisons et des accessoires.

Le bon ordre de décision reste donc :

élingue correctement dimensionnée → largeur réelle → zone de contact → protection.

Jamais l’inverse.

Comment choisir la longueur ?

La fiche actuelle propose les longueurs suivantes :

1 m – 2 m – 3 m – 4 m – 5 m – 6 m.

La longueur doit couvrir toute la zone sur laquelle le contact peut réellement se produire.

Il faut tenir compte :

• de la zone de contact à vide ;
• de la position après légère tension ;
• de la prise d’assiette de la charge ;
• d’un éventuel recentrage de l’élingue ;
• des petits déplacements prévisibles pendant la manutention.

Une protection correctement dimensionnée à vide peut devenir trop courte si le point de contact migre sous charge.

Il faut donc prévoir la longueur d’après la zone de contact réelle et prévisible, pas seulement d’après le point initial de pose.

Pourquoi le 2 faces est intéressant lorsque l’élingue bouge légèrement

Une protection 1 face suppose que la face protégée reste orientée vers le risque.

Lorsque l’élingue change légèrement de position, une autre partie du textile peut devenir exposée.

Le fourreau 2 faces apporte davantage de couverture dans ce type de situation.

Mais il faut conserver une limite claire :

léger changement d’orientation ≠ glissement important sous charge.

Si le textile coulisse réellement sur la charge sous tension, le problème devient différent.

Attention au mouvement relatif sous tension

Un mouvement de l’élingue sous charge peut provoquer simultanément :

• abrasion ;
• échauffement ;
• déplacement de la protection ;
• concentration locale des contraintes.

Le guide Weiss consacré aux élingues rondes précise que dans une telle situation, la meilleure réponse consiste souvent à empêcher le mouvement lui-même, plutôt qu’à chercher simplement une protection plus épaisse ou plus enveloppante.

Un fourreau 2 faces peut donc accompagner un léger mouvement prévisible, mais il ne doit pas servir à rendre acceptable un glissement important de l’élingue.

Abrasion et coupure : ne jamais les confondre

C’est le point technique central de cette famille.

Le guide technique Weiss est explicite : un fourreau d’abrasion n’est pas nécessairement une protection anti-coupure. Une arête ou un petit rayon doit recevoir une protection spécifiquement adaptée au risque et à la géométrie réelle.

Les propriétés du polyuréthane ne sont pas une garantie anti-arête

La fiche fournit plusieurs caractéristiques physiques :

• dureté 80 ± 5 Shore A ;
• allongement 500 % ;
• résistance à la déchirure 75 N/mm ;
• abrasion 55 mm³.

Ces valeurs caractérisent le matériau.

Elles ne représentent pas :

• une CMU ;
• une charge maximale admissible du fourreau ;
• une résistance universelle à la coupure ;
• un rayon minimal garanti ;
• une autorisation d’utilisation sur toute arête métallique.

Le guide Weiss rappelle notamment que l’épaisseur seule ne permet jamais de démontrer l’aptitude d’une protection à résister à une arête donnée.

La même prudence doit être appliquée aux autres propriétés physiques : elles décrivent le matériau, mais ne remplacent jamais l’analyse de l’interface réelle.

Une protection ne modifie jamais la CMU

Le fourreau ne participe pas à la reprise de charge.

Il protège le textile.

La capacité du levage reste déterminée par :

masse réelle → centre de gravité → points de prise → mode d’élingage → brins porteurs → angle β → CMU applicable → élingue choisie → interfaces → protections.

Le guide Weiss EN 1492-1 rappelle que la CMU, l’étiquette d’identification, la documentation et la configuration de l’élingue réellement utilisée restent prioritaires.

Installer un fourreau plus long ou plus large n’augmente jamais la capacité de levage.

Avec une sangle plate

Le fourreau 2 faces devient particulièrement intéressant lorsqu’une sangle plate peut présenter plus d’une face ou d’un bord au contact de la charge.

La sangle doit néanmoins continuer à travailler :

• à plat ;
• sans vrillage ;
• sans pli ;
• sans chevauchement ;
• sans compression excessive dans le fourreau.

Le guide technique des sangles plates EN 1492-1 rappelle que l’intérêt d’une sangle large disparaît lorsqu’elle est repliée, vrillée, pincée ou mal portée sur son interface.

Retrouvez également les sangles plates de levage EN 1492-1.

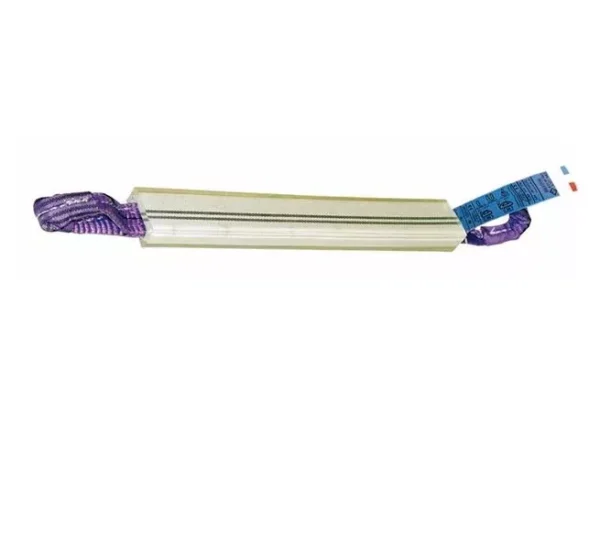

Avec une élingue ronde

Le cas de l’élingue ronde mérite une vigilance particulière car sa section et son orientation peuvent évoluer lorsqu’elle prend la charge.

Le fourreau 2 faces peut être intéressant si la gaine de l’élingue risque de présenter plusieurs côtés à la charge.

Après mise sous tension, vérifier :

• le centrage ;
• l’absence de pincement ;
• l’orientation du fourreau ;
• la couverture réelle des zones exposées ;
• l’absence de déplacement important.

Le guide des élingues rondes de levage EN 1492-2 distingue précisément abrasion, coupure, pincement et mouvement relatif.

Retrouvez également les élingues rondes de levage EN 1492-2.

Une protection ne doit jamais masquer une élingue endommagée

Le fourreau recouvre une partie du textile.

Il peut donc masquer une détérioration existante si l’élingue n’a pas été contrôlée avant sa mise en place.

Avant utilisation :

1. retirer ou déplacer le fourreau ;
2. inspecter l’élingue ;
3. contrôler la zone qui sera ensuite masquée ;
4. seulement après validation, repositionner la protection.

La catégorie Weiss demande précisément de vérifier que les fourreaux ne masquent pas une détérioration préexistante de l’élingue.

Le fourreau ne doit jamais devenir un moyen de continuer à utiliser un textile qui aurait normalement dû être écarté.

Fourreau 2 faces ou coin polyuréthane ?

Le choix dépend de la forme et de l’étendue du risque.

Les coins sont davantage destinés aux arêtes, chants et zones d’appui localisées, tandis que les fourreaux protègent une zone du textile sur une longueur déterminée. La catégorie actuelle Weiss distingue clairement ces fonctions.

Comment positionner le fourreau 2 faces ?

1. Contrôler l’élingue avant de la recouvrir

Inspecter toute la zone textile qui sera ensuite masquée par le fourreau.

Ne jamais poser une protection sur une détérioration afin de la rendre moins visible.

2. Identifier la zone réellement exposée

Repérer :

• surfaces rugueuses ;
• contacts latéraux ;
• changements de direction ;
• zones susceptibles de devenir actives après tension ;
• déplacement prévisible de l’élingue.

3. Choisir largeur et longueur

La protection doit être compatible avec l’élingue et suffisamment longue pour couvrir toute la zone de contact prévisible.

4. Positionner le fourreau

Les deux faces protégées doivent correspondre aux côtés susceptibles de rencontrer la charge.

Le fourreau ne doit ni pincer ni contraindre anormalement l’élingue.

5. Mettre légèrement sous tension

Avant le décollage complet, observer :

• le déplacement éventuel de l’élingue ;
• la position du fourreau ;
• l’apparition éventuelle d’un nouveau point de contact ;
• l’évolution de l’assiette de la charge.

6. Recontrôler

Vérifier que :

• la zone agressive reste couverte ;
• le fourreau ne s’est pas déplacé ;
• le textile n’est pas pincé ;
• aucune partie non protégée ne vient porter sur la charge.

Pourquoi contrôler après la mise sous tension ?

À vide, la position paraît souvent évidente.

Lorsque l’effort apparaît :

• la charge peut changer d’assiette ;
• la sangle peut se recentrer ;
• l’élingue ronde peut modifier son orientation ;
• un autre côté du textile peut devenir exposé ;
• le fourreau peut se déplacer.

C’est justement l’un des cas où le 2 faces apporte plus de tolérance qu’un 1 face, mais cette tolérance ne dispense jamais du contrôle.

Centre de gravité et déplacement de la zone de contact

Une mauvaise maîtrise du centre de gravité peut modifier toute la géométrie prévue.

Une charge qui pivote ou bascule peut :

• déplacer l’élingue ;
• déplacer le fourreau ;
• exposer une nouvelle zone ;
• augmenter le frottement.

Le fourreau protège une interface.

Il ne stabilise jamais la charge.

Avant le levage complet, il faut donc vérifier :

• l’assiette ;
• la stabilité ;
• les zones de contact réelles ;
• la position des protections.

Quand préférer le fourreau 1 face ?

Le fourreau polyuréthane 1 face est à privilégier lorsque :

• une seule face travaille ;
• l’orientation est stable ;
• le contact est parfaitement maîtrisé ;
• il n’existe pas de risque réaliste qu’un autre côté devienne exposé.

La version 1 face actuellement publiée propose elle aussi les largeurs 30 à 300 mm et les longueurs jusqu’à 6 m. Sa fiche documente par ailleurs une construction avec gaine textile et revêtement polyuréthane sur la face protégée.

Le choix entre 1 et 2 faces doit donc être effectué selon l’exposition réelle, pas simplement selon le principe « plus de protection = toujours mieux ».

Quand un fourreau n’est-il plus la bonne réponse ?

Il faut envisager une autre solution lorsque :

• l’arête est extrêmement vive ;
• le rayon est trop faible pour la configuration ;
• la protection glisse continuellement ;
• l’élingue coulisse sous tension ;
• le textile est fortement pincé ;
• la zone de contact ne peut pas rester dans le fourreau ;
• le mode de prise crée lui-même le problème.

Le guide Weiss rappelle qu’une arête ou un petit rayon peut provoquer coupure, cisaillement, compression et concentration locale des contraintes. Dans ces configurations, la protection doit être spécifiquement adaptée au risque de coupure et à la géométrie rencontrée.

Domaines d’utilisation

Le fourreau polyuréthane 2 faces est particulièrement pertinent pour les professionnels confrontés à des zones de frottement ou d’abrasion pouvant concerner plusieurs côtés d’une élingue textile, notamment en :

• maintenance industrielle ;
• chaudronnerie ;
• métallerie ;
• construction métallique ;
• fabrication de machines ;
• mécanique lourde ;
• préfabrication ;
• BTP ;
• logistique industrielle ;
• manutention de bâtis ;
• levage de cadres ;
• manutention de caissons ;
• manutention de pièces mécano-soudées.

L’application doit toujours être validée d’après la géométrie et le contact réels, pas uniquement d’après le secteur d’activité.

Avantages concrets

Protection sur deux faces

Le principal avantage est de couvrir plusieurs côtés susceptibles d’être exposés.

Plus adapté à certaines orientations variables

Il apporte davantage de couverture lorsque l’élingue peut légèrement changer de position pendant la préparation ou la manutention.

Large choix dimensionnel

Les largeurs 30 à 300 mm et longueurs 1 à 6 m permettent d’adapter la protection à de nombreuses configurations.

Propriétés physiques documentées

La dureté, l’allongement, la résistance à la déchirure et la valeur d’abrasion sont publiés pour la référence actuelle.

Complément direct du fourreau 1 face

Le choix entre les deux versions permet de faire correspondre la couverture à l’exposition réelle du textile.

Limites d’utilisation et points de vigilance

Ne pas poursuivre l’opération lorsque :

• le fourreau est trop étroit ;
• la longueur ne couvre pas toute la zone exposée ;
• la protection se déplace hors de la zone de contact ;
• l’élingue tourne au point d’exposer une partie non protégée ;
• le textile est pincé ;
• un glissement important apparaît sous charge ;
• l’arête nécessite une protection spécifique contre la coupure ;
• l’élingue présente déjà une détérioration.

Le fourreau ne permet jamais de compenser :

• une surcharge ;
• une CMU insuffisante ;
• un mauvais mode de prise ;
• un angle β défavorable ;
• un mauvais centre de gravité ;
• une mauvaise stabilité ;
• une élingue non conforme à l’utilisation prévue.

Température et environnement chimique

La fiche actuelle du fourreau polyuréthane 2 faces ne publie pas de plage spécifique de température ni de tableau de compatibilité chimique.

Aucune valeur ne doit donc être extrapolée à partir d’un autre produit ou des propriétés générales du polyuréthane.

En environnement particulier, vérifier la compatibilité du système complet :

élingue + protection + charge + température + produits chimiques éventuels.

Contrôle avant utilisation

• Vérifier la largeur du fourreau.
• Vérifier sa longueur.
• Confirmer qu’il couvre toutes les zones de contact prévisibles.
• Examiner l’état général de la protection.
• Rechercher coupures, arrachements, fissures ou usure importante.
• Contrôler l’élingue sous le fourreau avant utilisation.
• Vérifier que deux faces protégées correspondent réellement aux côtés susceptibles d’être exposés.
• Vérifier que la sangle reste à plat.
• Vérifier que l’élingue ronde n’est pas pincée.
• Vérifier l’absence de vrillage.
• Appliquer progressivement une légère tension.
• Recontrôler la position du fourreau.
• Vérifier qu’il ne glisse pas.
• Vérifier l’absence de mouvement important du textile sous charge.
• Contrôler l’assiette de la charge.
• Vérifier qu’aucune partie non protégée ne travaille sur une zone agressive.
• Arrêter la manœuvre si un nouveau point de contact apparaît.
• Ne jamais considérer les caractéristiques physiques du polyuréthane comme une validation universelle contre une arête vive.
• Écarter toute protection dont l’état ou le comportement suscite un doute.

Compléter et approfondir la configuration

Pour un risque clairement localisé sur une seule face :

Fourreau polyuréthane 1 face

Pour comparer fourreaux et protections coin :

Protections contre les angles vifs

Pour choisir le matériel porteur :

Sangles plates de levage EN 1492-1

Élingues rondes de levage EN 1492-2

Pour approfondir les modes de prise, la CMU, les interfaces et les risques liés aux arêtes :

Guide technique des sangles plates de levage EN 1492-1

Guide des élingues rondes de levage EN 1492-2

Pour retrouver l’ensemble des contenus techniques :

Méthodes et guides techniques

FAQ

Quand choisir un fourreau 2 faces plutôt qu’un 1 face ?

Lorsque plusieurs côtés de l’élingue peuvent être exposés à l’abrasion ou au frottement, ou lorsque son orientation peut légèrement évoluer pendant la manutention. Si une seule face reste clairement exposée pendant toute l’opération, le 1 face est généralement plus directement adapté.

Le fourreau 2 faces protège-t-il automatiquement contre une arête vive ?

Non. Un fourreau d’abrasion et une protection spécifiquement adaptée à la coupure répondent à deux risques différents. L’aptitude face à une arête dépend notamment de sa géométrie, du rayon, des efforts et du comportement réel de l’élingue.

Comment choisir la longueur du fourreau ?

La longueur doit couvrir toute la zone de contact à vide et après mise sous tension, avec une marge suffisante pour les déplacements prévisibles de l’élingue. La gamme actuelle propose des longueurs de 1 à 6 m.

Conclusion

Le fourreau polyuréthane 2 faces est particulièrement adapté lorsque le risque d’abrasion ou de frottement peut concerner plus d’une face de la sangle ou de l’élingue, ou lorsque son orientation peut légèrement évoluer pendant la manutention.

Sa logique de choix est simple :

1 face = exposition parfaitement localisée
2 faces = exposition sur plusieurs côtés ou orientation moins stable.

Le dimensionnement doit ensuite valider :

largeur compatible → longueur suffisante → zones réellement couvertes → absence de pincement → maintien sous tension.

Enfin, la couverture sur deux faces ne transforme jamais le fourreau en protection universelle contre toutes les arêtes. Abrasion, coupure, petit rayon, pincement et glissement restent des risques différents qui doivent être traités selon la géométrie réelle de l’opération.
