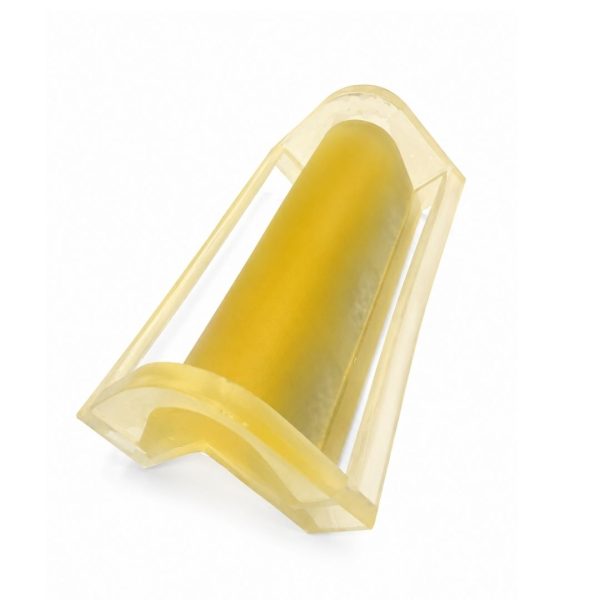

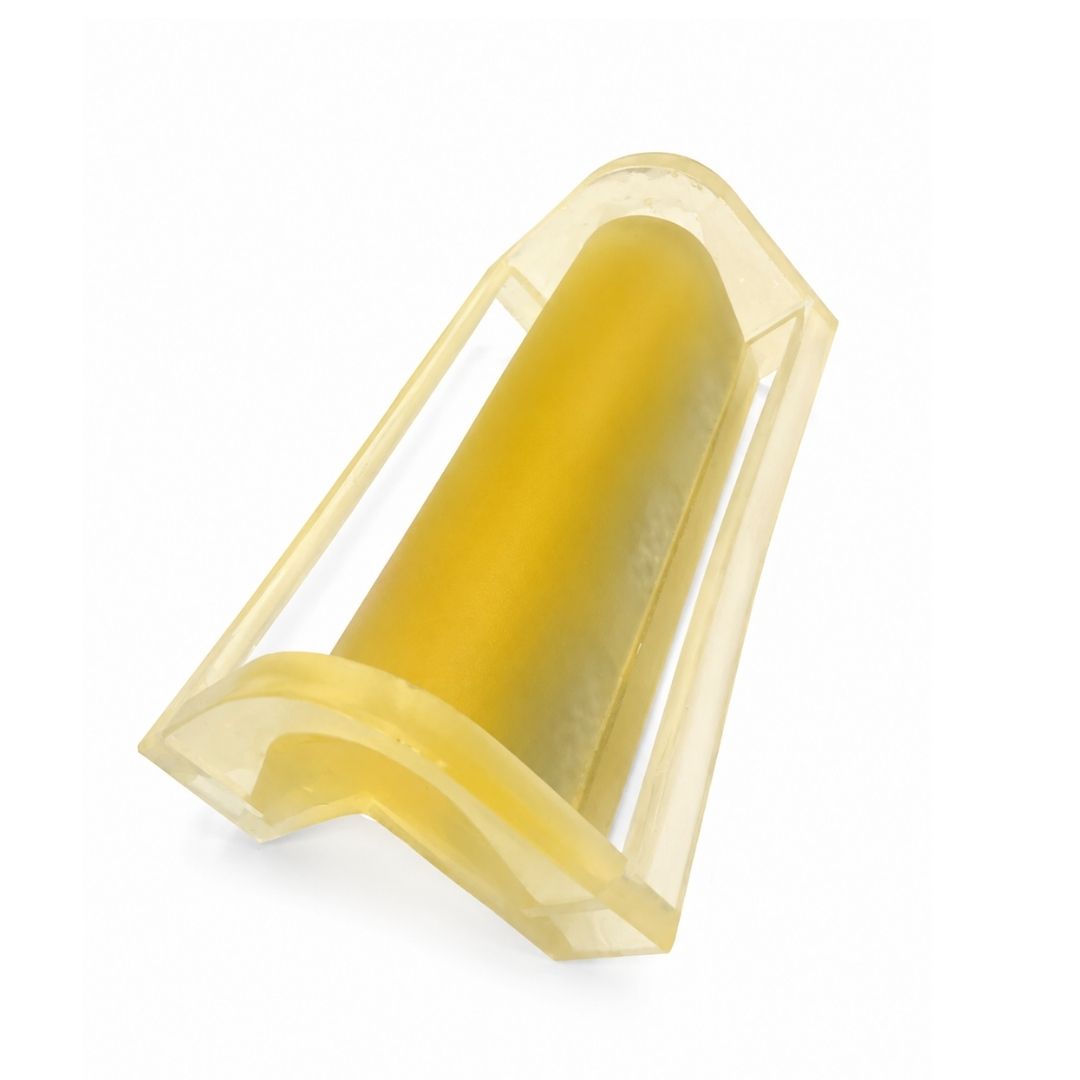

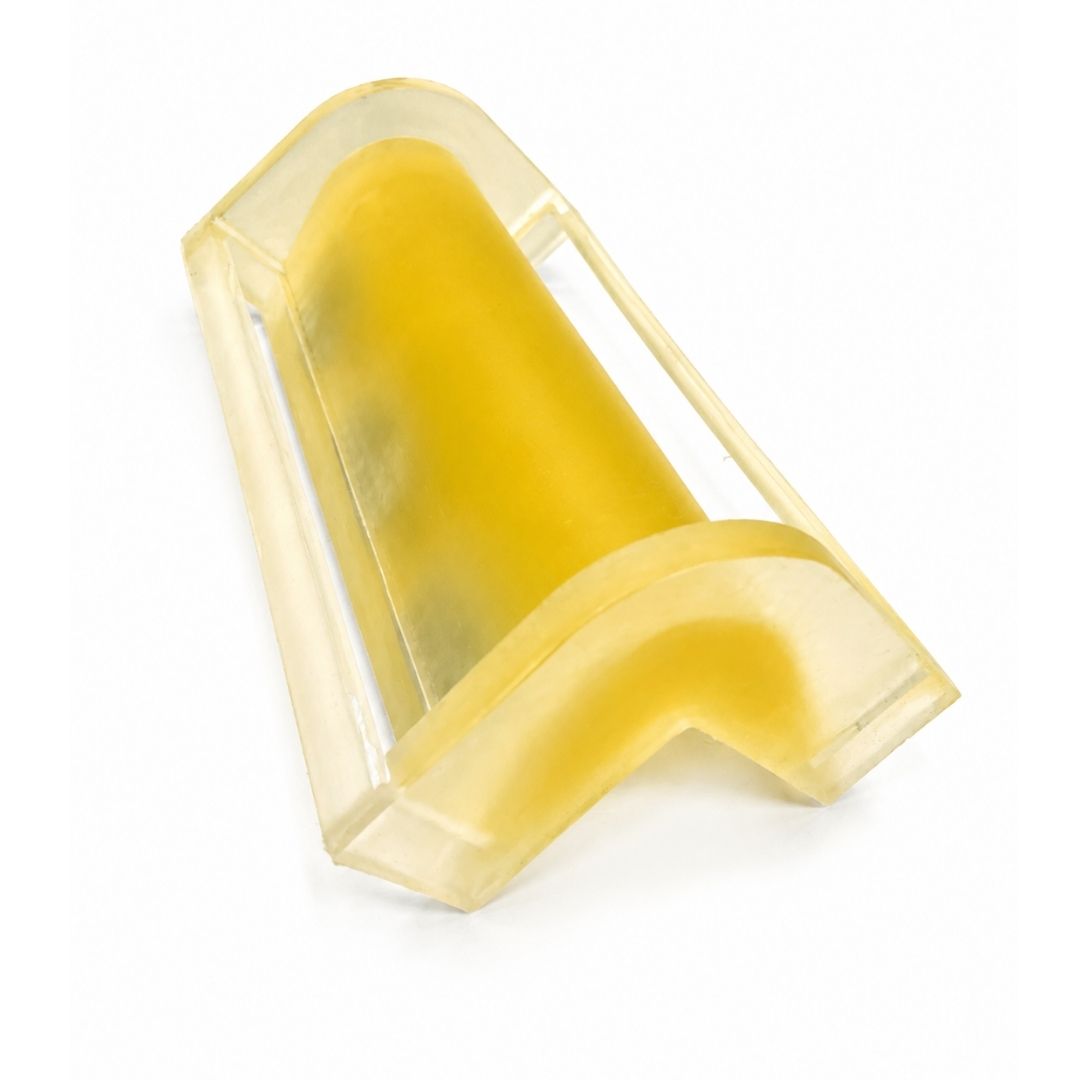

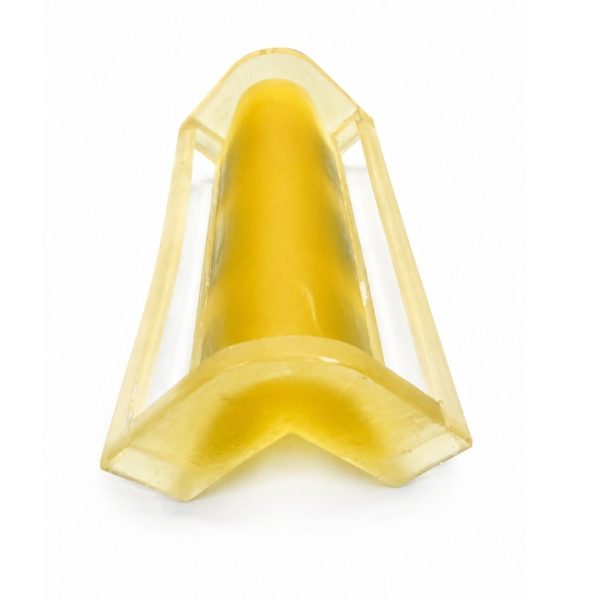

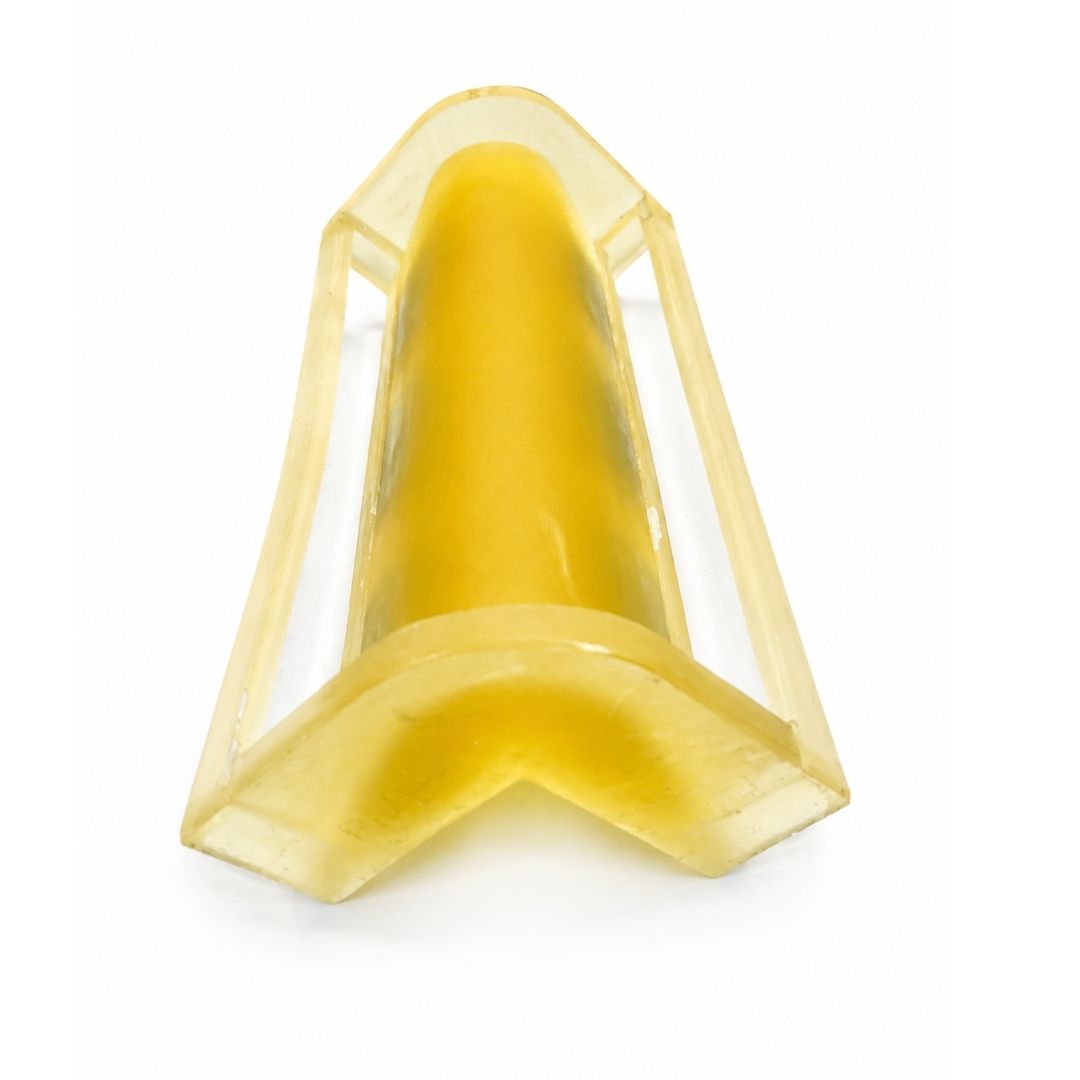

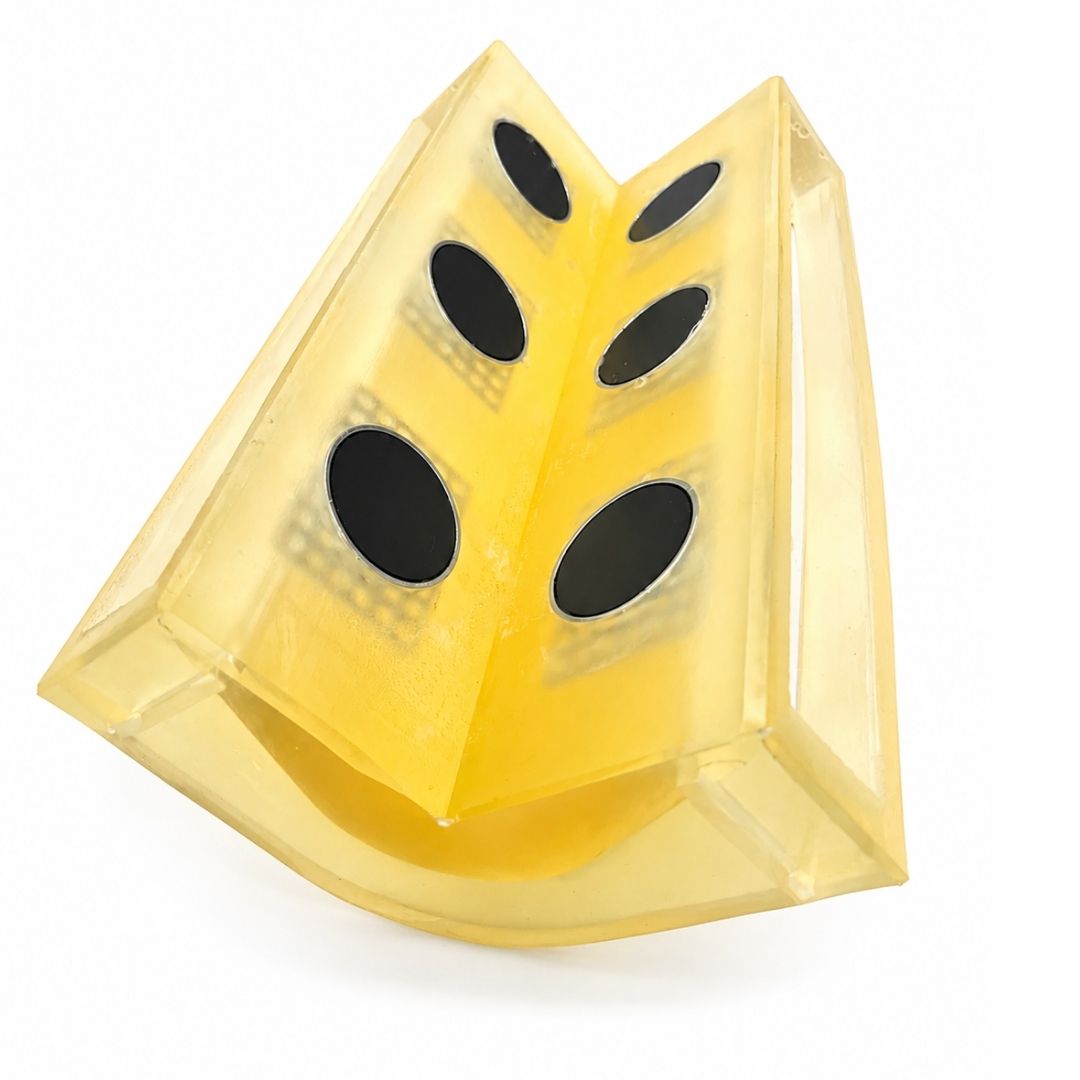

Coin de protection polyuréthane aimanté 245 mm pour élingue textile

Le coin de protection polyuréthane aimanté largeur 245 mm protège une sangle plate ou une élingue ronde lorsqu’elle travaille au contact d’une arête, d’un chant ou d’une zone d’appui agressive. Prévu pour une sangle plate jusqu’à 240 mm de largeur ou une élingue ronde jusqu’à 8 tonnes, il facilite également le prépositionnement de la protection sur une charge métallique permettant un maintien magnétique satisfaisant. Cette référence s’utilise par paire.

Choisir le bon coin de protection aimanté 245 mm

Cette version répond à deux besoins distincts :

protéger une élingue textile de grande largeur + faciliter le maintien de la protection sur une charge métallique pendant la préparation du levage.

Le coin aimanté 245 mm est particulièrement adapté lorsque :

• la sangle plate mesure jusqu’à 240 mm de largeur ;
• une élingue ronde jusqu’à 8 tonnes doit être protégée ;
• la charge présente une arête ou un chant localisé ;
• la protection doit être installée avant la mise sous tension ;
• un coin standard aurait tendance à tomber ou à se déplacer pendant la préparation ;
• la surface de la charge permet réellement un maintien magnétique ;
• l’élingue peut rester correctement positionnée dans la protection après mise sous tension.

La catégorie Weiss distingue précisément les versions standard, aimantées et flexibles : le modèle aimanté est destiné aux charges métalliques lorsqu’un maintien au positionnement est recherché, tandis que le flexible répond davantage aux géométries complexes ou irrégulières.

Quel modèle 245 mm choisir ?

Le choix ne doit pas être dicté par l’idée que la version aimantée serait « supérieure » au modèle standard.

Elle est différente : elle résout un problème de maintien.

Caractéristiques techniques

Ces caractéristiques correspondent à la référence 10245CPLA actuellement commercialisée.

Attention : 245 mm ne signifie pas sangle de 245 mm

C’est un point essentiel pour éviter une mauvaise sélection.

La protection est désignée « largeur 245 mm », mais la fiche de cette référence prévoit une sangle plate jusqu’à 240 mm de largeur.

Il ne faut donc jamais :

• forcer une sangle de largeur supérieure ;
• replier ses bords ;
• comprimer la bande ;
• accepter qu’une partie du textile déborde de sa zone de protection.

Une sangle large doit pouvoir conserver toute sa largeur utile.

Le simple fait qu’elle puisse être introduite dans le coin à vide ne démontre pas que sa position sera correcte sous charge.

Aimanté, standard ou flexible : mêmes capacités annoncées, fonctions différentes

Les trois versions 245 mm actuellement présentes dans la gamme Weiss sont annoncées pour une sangle plate jusqu’à 240 mm et une élingue ronde jusqu’à 8 tonnes. La différence se situe dans leur comportement et leur mise en œuvre.

Le coin polyuréthane standard largeur 245 mm est donc à privilégier lorsque la protection reste naturellement à sa place.

Le coin polyuréthane flexible largeur 245 mm est à étudier lorsque c’est davantage la géométrie de la charge qui pose problème.

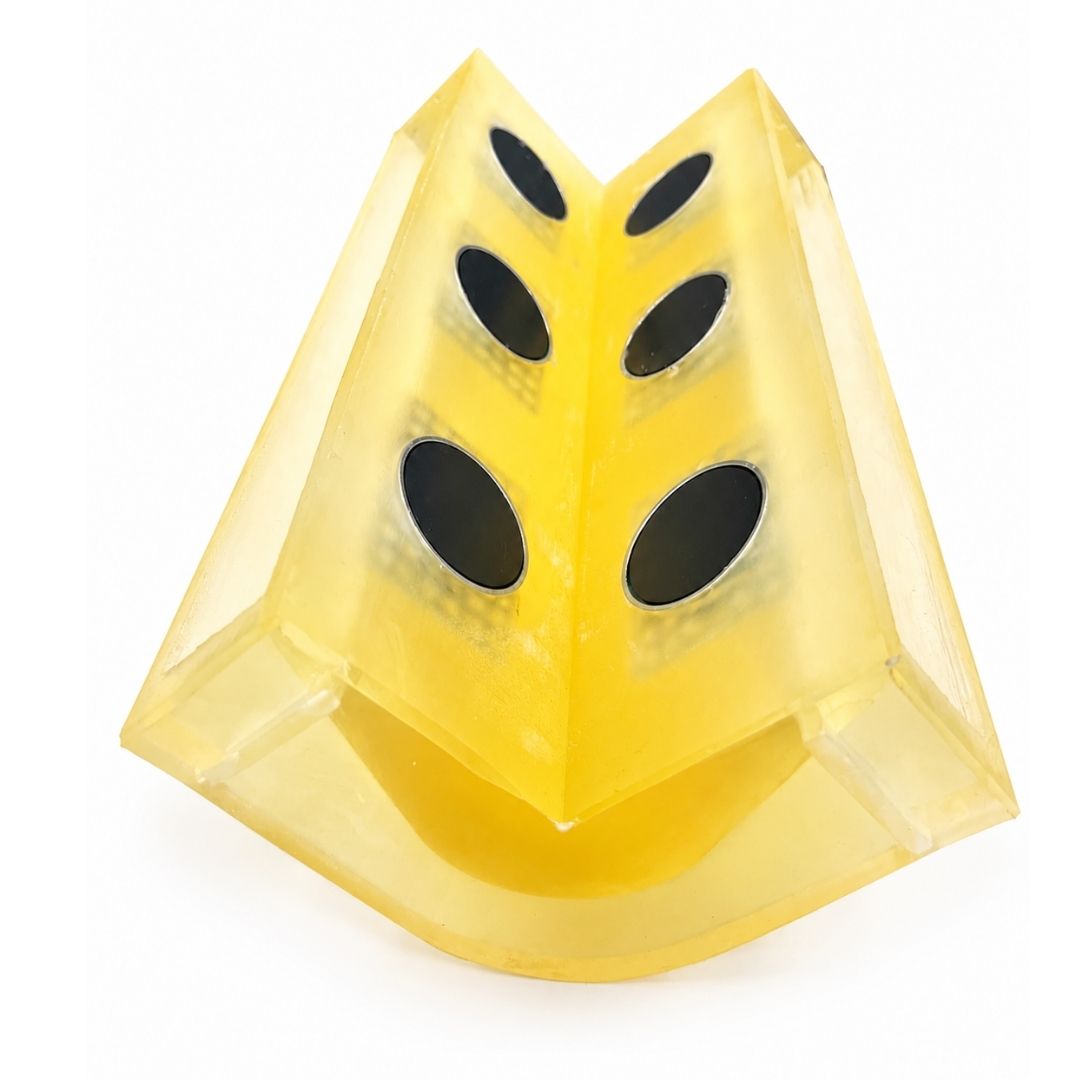

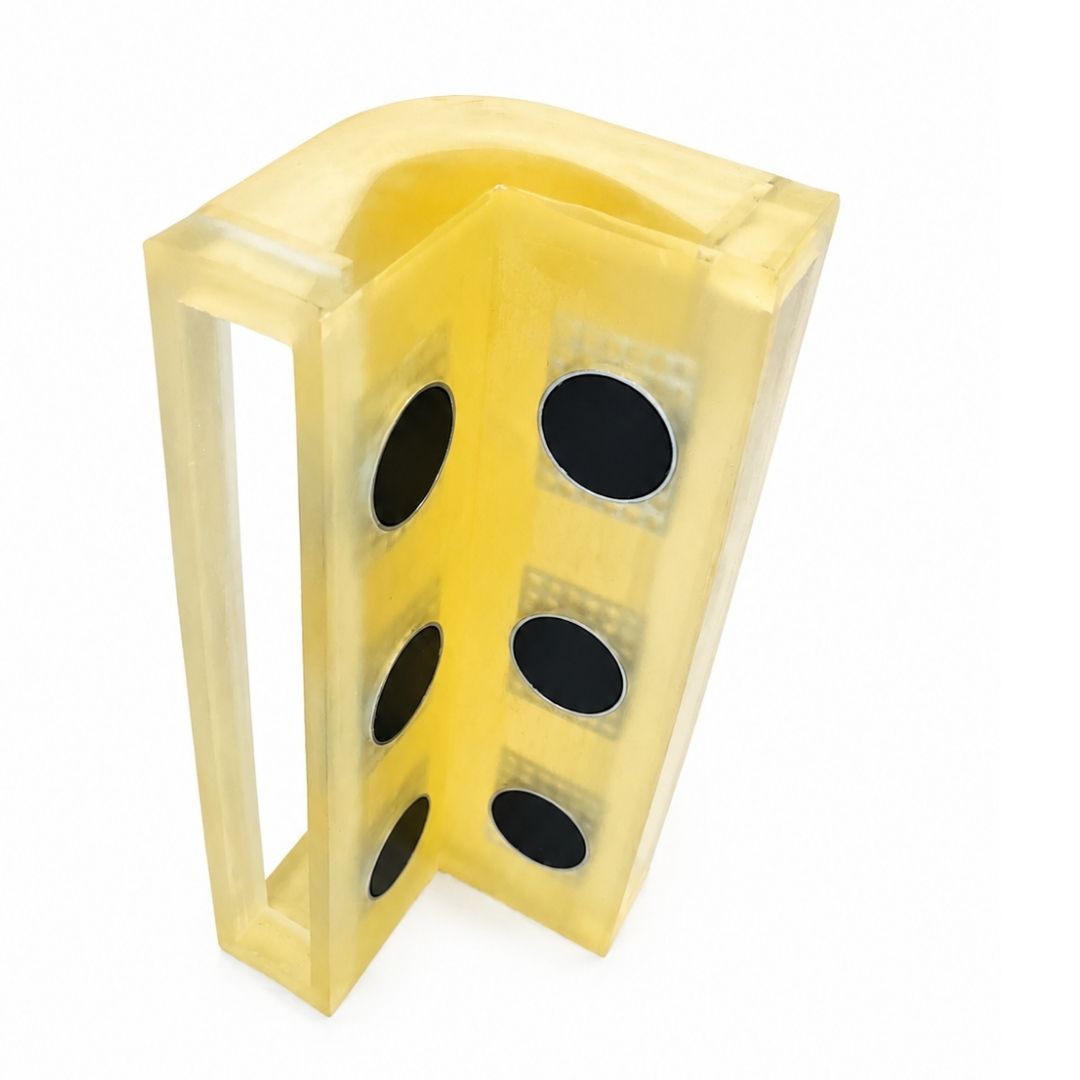

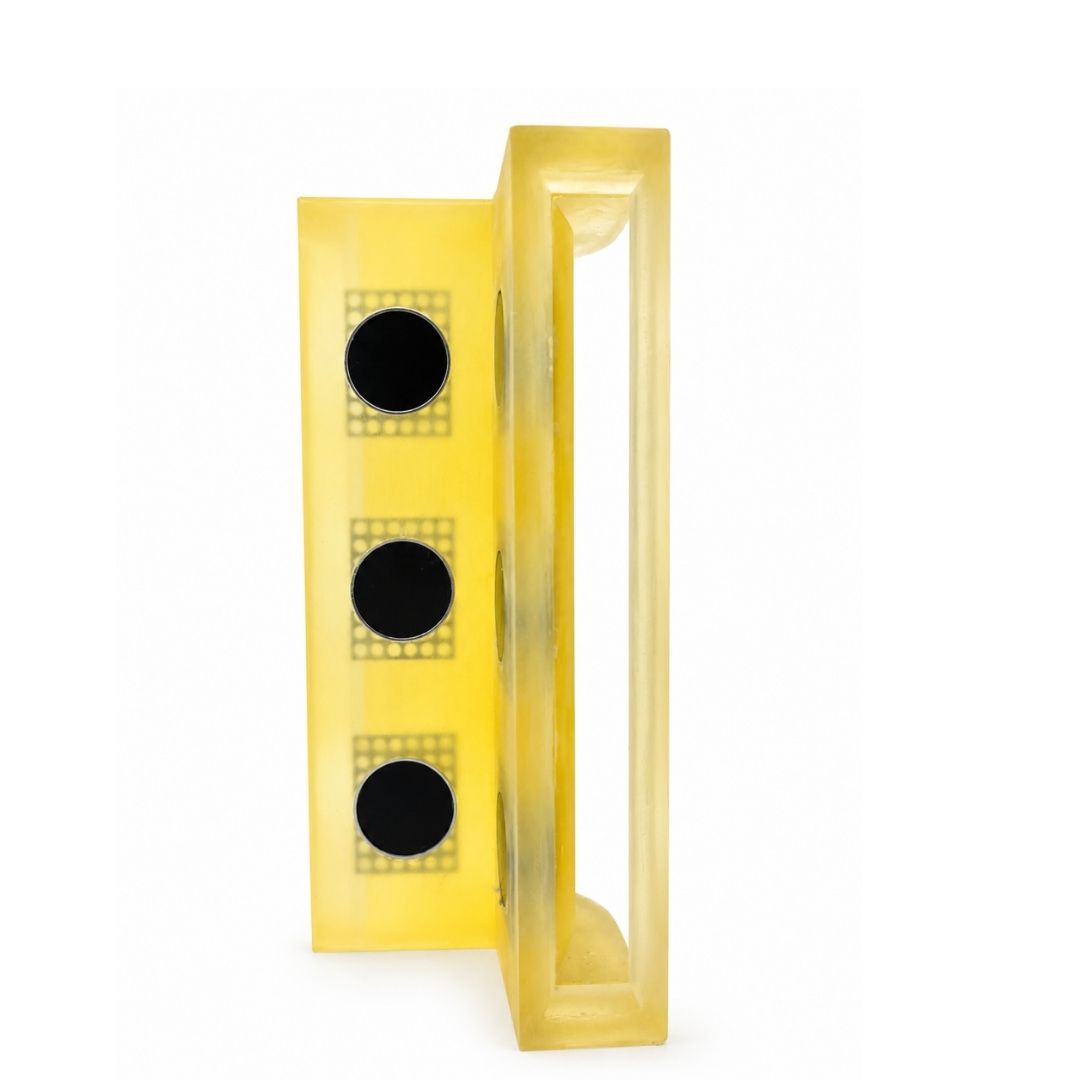

À quoi servent réellement les aimants ?

Les aimants ont une fonction précise :

aider à maintenir le coin à l’endroit choisi sur une charge métallique pendant le positionnement de l’élingue et la préparation de la mise sous tension.

La gamme Weiss indique explicitement que l’aimantation facilite le positionnement sur les charges métalliques, tout en rappelant que la protection doit être recontrôlée avant levage.

Cette fonction devient particulièrement intéressante sur :

• un bâti vertical ;
• un châssis métallique ;
• une structure acier ;
• une pièce mécano-soudée ;
• un cadre ;
• un caisson ;
• une pièce de chaudronnerie ;
• une charge nécessitant plusieurs protections prépositionnées.

Avec une protection de cette dimension, le maintien pendant la préparation peut devenir un vrai sujet opérationnel.

Aimanté ne signifie jamais fixé définitivement

C’est probablement le point de vigilance le plus important de cette version.

Une protection aimantée peut parfaitement tenir lorsque la charge est au repos puis changer de position lorsque l’élingue commence à travailler.

La mise sous tension peut modifier :

• la position de la sangle ;
• l’angle de contact ;
• l’assiette de la charge ;
• le point exact où le textile rencontre le coin ;
• les efforts latéraux appliqués à la protection.

Le bon raisonnement est donc :

prépositionnement magnétique → légère mise sous tension → nouveau contrôle → levage.

Jamais :

aimanté → donc immobilisé.

L’aimant ne participe jamais à la capacité de levage

Les aimants intégrés à cette protection ne sont pas des aimants de levage.

Ils ne constituent :

• ni un point de prise ;
• ni un ancrage ;
• ni un élément porteur ;
• ni un dispositif de retenue de la charge ;
• ni une augmentation de la CMU.

Ils servent uniquement à maintenir la protection elle-même pendant son positionnement.

Le levage reste intégralement dimensionné à partir de l’élingue et de sa configuration.

8 tonnes : ce que signifie réellement cette indication

La fiche indique une compatibilité avec une élingue ronde jusqu’à 8 tonnes.

Cela ne signifie pas qu’une charge de 8 tonnes peut automatiquement être levée dans toutes les configurations.

La capacité réelle dépend notamment :

• de la CMU marquée sur l’élingue ;
• du mode de prise ;
• de l’angle β ;
• du nombre de brins porteurs ;
• du centre de gravité ;
• de la répartition réelle des efforts ;
• de l’état du matériel ;
• de la géométrie de la charge.

Le coin de protection n’ajoute aucune capacité.

Le guide des élingues rondes de levage EN 1492-2 permet d’approfondir ces paramètres de choix et de dimensionnement.

Avec une sangle plate jusqu’à 240 mm

Une sangle plate de très grande largeur présente un intérêt important lorsque la charge permet réellement à la bande de travailler correctement.

Mais la largeur n’est utile que si elle reste effectivement déployée.

Le guide Weiss EN 1492-1 rappelle qu’une sangle perd rapidement l’avantage de sa largeur lorsqu’elle est repliée, vrillée, pincée, soumise à un petit rayon, à une arête agressive ou à un glissement sous tension.

Avec une sangle jusqu’à 240 mm, vérifier particulièrement :

• que toute la largeur reste à plat ;
• qu’aucun bord ne se replie ;
• qu’aucune partie de la bande n’est comprimée ;
• que la sangle reste centrée ;
• que le coin couvre toute la zone agressive ;
• que la prise d’assiette ne déplace pas un bord de la sangle hors de la protection.

Une sangle de 240 mm mal positionnée n’est plus une sangle qui travaille sur 240 mm

C’est là que la géométrie devient essentielle.

Si la bande se replie ou se tasse sur une partie de sa largeur :

• la surface d’appui diminue ;
• les efforts se concentrent davantage ;
• un bord devient plus sollicité ;
• la zone protégée peut devenir insuffisante.

La dimension généreuse du coin ne dispense donc jamais du contrôle réel de la bande sous tension.

Retrouvez les sangles plates de levage EN 1492-1 dans leurs différentes constructions et capacités.

Avec une élingue ronde jusqu’à 8 tonnes

Une élingue ronde se comporte différemment d’une sangle plate.

Sa section prend sa forme réelle lorsqu’elle est mise en tension.

La protection doit donc être contrôlée après cette mise en tension initiale.

Vérifier :

• le centrage de l’élingue ;
• la position de sa gaine ;
• l’absence de pincement ;
• l’absence de débordement ;
• l’absence de contact direct avec l’arête ;
• le maintien du coin exactement sur la zone agressive.

Une gaine extérieure détériorée ne doit jamais être dissimulée sous une protection et considérée comme acceptable.

La gamme des élingues rondes de levage EN 1492-2 permet de sélectionner le matériel porteur indépendamment de la protection.

Une protection d’arête ne change jamais la CMU

La CMU applicable doit être déterminée avant de choisir la protection.

Le bon ordre de raisonnement reste :

masse réelle → centre de gravité → points de prise → mode d’élingage → brins porteurs → angle β → CMU → largeur de l’élingue → interfaces → protections.

Le coin intervient au niveau de l’interface.

Il ne corrige jamais :

• une élingue trop faible ;
• un angle trop important ;
• une mauvaise répartition des efforts ;
• un centre de gravité mal identifié ;
• une charge instable ;
• un mauvais point de prise.

La catégorie protections Weiss rappelle elle-même que CMU, mode de prise, angle, état du matériel et compatibilité restent prioritaires.

Arête, abrasion, petit rayon et coupure : identifier le risque

Le mot « protection » ne doit pas masquer la nature du problème.

Une protection adaptée à une arête localisée n’est pas nécessairement la meilleure solution contre une longue surface abrasive.

Le choix doit être effectué en fonction du mécanisme d’endommagement réel.

Une protection polyuréthane ne rend pas toutes les arêtes acceptables

La catégorie Weiss le rappelle explicitement : une protection ne doit jamais être considérée comme une autorisation automatique de lever sur une arête très vive.

Une vigilance particulière est nécessaire avec :

• les bords de tôle ;
• les bavures ;
• les pièces oxycoupées non ébavurées ;
• les angles très fermés ;
• les petits rayons ;
• les surfaces présentant des défauts ;
• les configurations provoquant un mouvement relatif entre textile et charge.

La présence du coin doit donc conduire à la question :

« cette protection est-elle adaptée à cette arête précise et aux efforts réellement appliqués ? »

et jamais :

« puisqu’il y a une protection, l’arête est acceptable ».

Comment positionner le coin aimanté 245 mm ?

1. Examiner la charge avant élingage

Repérer :

• toutes les arêtes ;
• tous les chants ;
• les zones abrasives ;
• les bavures éventuelles ;
• les changements de direction du textile ;
• les endroits où la sangle pourrait migrer après tension.

2. Prépositionner la protection

Installer le coin exactement sur la zone agressive.

Sur une surface métallique permettant un maintien magnétique satisfaisant, les aimants facilitent cette opération.

3. Installer l’élingue

La sangle ou l’élingue ronde doit être parfaitement positionnée dans la protection.

Une sangle plate doit rester à plat sur toute sa largeur utile.

4. Appliquer progressivement une légère tension

Ne pas soulever immédiatement la charge.

Cette première tension permet :

• à l’élingue de prendre sa position réelle ;
• au coin de prendre son appui ;
• à la charge de commencer à prendre son assiette ;
• de détecter un déplacement ou un mauvais centrage.

5. Recontrôler toutes les protections

Avant décollage complet :

• vérifier le maintien du coin ;
• contrôler toute la largeur de la sangle ;
• vérifier l’absence de pincement ;
• confirmer l’absence de contact direct avec l’arête ;
• contrôler l’assiette et la stabilité de la charge.

Sur une grande largeur, surveiller particulièrement les bords de sangle

Une sangle de 240 mm peut sembler correctement protégée alors qu’un seul de ses bords commence à quitter le coin.

Ce phénomène est important car l’opérateur peut encore voir une grande partie de la bande reposer sur la protection.

Il faut donc contrôler :

bord gauche + zone centrale + bord droit.

Une protection n’est correcte que si toute la partie du textile exposée à la zone agressive reste protégée.

Centre de gravité : l’aimant ne corrige aucun déplacement de charge

Lors du décollage, la charge cherche sa position d’équilibre.

Si son centre de gravité n’est pas correctement situé par rapport aux points de prise, elle peut :

• basculer ;
• pivoter ;
• changer d’assiette ;
• déplacer une sangle ;
• déplacer le point de contact avec la protection.

Un coin aimanté peut faciliter le maintien initial mais il ne peut pas empêcher une mauvaise configuration de faire migrer l’élingue.

Avant le levage complet, vérifier donc :

• la position du centre de gravité ;
• la stabilité de la charge ;
• l’assiette après mise sous tension ;
• la position de chaque zone protégée.

La surface métallique doit réellement permettre le maintien

Il ne faut pas réduire le choix à :

« c’est métallique, donc l’aimant tiendra ».

Le comportement réel doit être contrôlé.

Le maintien peut dépendre de :

• la forme de la surface ;
• sa courbure ;
• la qualité du contact ;
• son état ;
• la présence d’un revêtement ;
• la position du coin.

Si la protection ne tient pas correctement pendant la préparation, il faut considérer que la fonction aimantée n’apporte pas le maintien recherché dans cette configuration.

Pourquoi cette protection s’utilise-t-elle par paire ?

La référence 10245CPLA est donnée pour une utilisation par paire.

Une élingue passant autour d’une charge rencontre fréquemment plusieurs arêtes.

Mais l’utilisation par paire ne signifie jamais que deux coins suffisent systématiquement.

Si le trajet réel comprend :

• quatre arêtes ;
• plusieurs changements de direction ;
• plusieurs sangles ;
• des zones supplémentaires créées par la prise d’assiette ;

chaque contact doit être examiné.

Le nombre réel de protections dépend de la géométrie du levage.

Quand préférer le coin flexible 245 mm ?

La version flexible conserve les mêmes compatibilités annoncées : sangle plate jusqu’à 240 mm et élingue ronde jusqu’à 8 tonnes.

Mais sa fonction est différente.

Choisir l’aimanté lorsque :

le problème principal est le maintien de la protection sur la charge métallique.

Choisir le flexible lorsque :

le problème principal est la forme, le rayon ou la géométrie de la zone à protéger.

Choisir le standard lorsque :

aucune de ces deux difficultés n’existe et que le coin reste correctement positionné.

Le bon produit est donc celui qui répond à la difficulté réelle rencontrée sur la charge, pas celui qui possède le plus de fonctions.

Quand préférer un fourreau polyuréthane ?

Le coin est particulièrement adapté à une arête localisée.

Lorsque la sangle reste au contact d’une surface abrasive sur une longueur plus importante, un fourreau peut être plus approprié.

Le fourreau polyuréthane 1 face protège une face exposée, tandis que le fourreau polyuréthane 2 faces couvre deux côtés lorsque plusieurs faces peuvent être sollicitées.

Domaines d’utilisation

Le coin polyuréthane aimanté 245 mm est particulièrement pertinent pour les professionnels utilisant de grandes élingues textiles sur des structures métalliques, notamment en :

• chaudronnerie lourde ;
• construction métallique ;
• maintenance industrielle ;
• mécanique lourde ;
• fabrication de machines ;
• montage industriel ;
• préfabrication ;
• BTP ;
• manutention d’outillages ;
• manutention de châssis ;
• levage de bâtis ;
• manutention de cadres métalliques ;
• manutention d’ensembles mécano-soudés.

La catégorie Weiss positionne plus largement ces protections sur les opérations industrielles, BTP, maintenance, chaudronnerie, métallerie, logistique et manutention lourde confrontées à des chants, angles ou surfaces agressives.

Avantages concrets

Prépositionnement facilité

La version aimantée facilite le maintien du coin sur une charge métallique adaptée avant mise sous tension.

Grande largeur de passage

La référence est compatible avec une sangle plate jusqu’à 240 mm, sans devoir comprimer ou replier artificiellement la bande.

Élingue ronde jusqu’à 8 tonnes

Cette version couvre également les élingues rondes jusqu’à la limite annoncée de 8 tonnes, sous réserve du dimensionnement réel du levage.

Protection localisée de l’arête

Le coin crée une interface entre l’élingue textile et la zone agressive.

Fonction clairement différenciée dans la gamme

Le standard privilégie la simplicité, l’aimanté le maintien au positionnement, et le flexible l’adaptation géométrique.

Limites d’utilisation et points de vigilance

Ne pas poursuivre l’opération lorsque :

• la sangle plate dépasse 240 mm ;
• l’élingue ronde dépasse la compatibilité annoncée de 8 tonnes ;
• la bande doit être repliée ou comprimée ;
• la protection ne couvre pas toute l’arête ;
• le coin se déplace pendant la tension ;
• le maintien magnétique est insuffisant pour la mise en place envisagée ;
• le textile vient directement au contact de l’arête ;
• une nouvelle zone agressive apparaît pendant la prise d’assiette.

La protection ne permet jamais de compenser :

• une surcharge ;
• une CMU insuffisante ;
• un mauvais mode de prise ;
• un angle β défavorable ;
• une mauvaise répartition des efforts ;
• un centre de gravité mal maîtrisé ;
• une charge instable ;
• une élingue déjà endommagée.

Température et environnement chimique

Aucune plage spécifique de température ni compatibilité chimique précise n’est indiquée sur la fiche actuelle de cette référence. Il ne faut donc pas déduire ces limites des caractéristiques générales d’un autre produit en polyuréthane.

En environnement particulier, la compatibilité du système complet doit être vérifiée avant utilisation.

Contrôle avant utilisation

• Vérifier la référence 10245CPLA.
• Confirmer que la sangle plate ne dépasse pas 240 mm.
• Confirmer que l’élingue ronde reste dans la compatibilité annoncée jusqu’à 8 tonnes.
• Vérifier l’identification et la CMU de l’élingue.
• Examiner tout le corps du coin.
• Rechercher fissures, coupures, entailles, arrachements ou déformations.
• Contrôler l’état du système de maintien magnétique.
• Examiner toute la sangle ou toute la gaine de l’élingue ronde.
• Identifier toutes les arêtes et zones abrasives.
• Vérifier concrètement le maintien du coin sur la surface métallique.
• Positionner la protection exactement sous la zone de contact.
• Vérifier que toute la largeur de la sangle reste à plat.
• Contrôler les deux bords de la bande.
• Vérifier que l’élingue ronde reste centrée.
• Appliquer progressivement une légère tension.
• Recontrôler chaque protection.
• Vérifier l’absence de glissement ou de basculement.
• Contrôler l’assiette et le centre de gravité de la charge.
• Confirmer qu’aucune partie du textile ne touche directement l’arête.
• Arrêter la manœuvre en cas de déplacement imprévu.
• Écarter toute protection dont l’état ou le comportement suscite un doute.

La catégorie Weiss recommande également de contrôler l’état de la protection, sa couverture de toute la zone agressive, l’état de l’élingue et l’absence de glissement pendant la mise en tension.

Compléter la configuration de levage

Pour comparer, compléter et approfondir la configuration :

• Coin polyuréthane standard largeur 245 mm
• Coin polyuréthane flexible largeur 245 mm
• Protections contre les angles vifs
• Sangles plates de levage EN 1492-1
• Guide technique des sangles plates de levage EN 1492-1
• Élingues rondes de levage EN 1492-2
• Guide des élingues rondes de levage EN 1492-2
• Fourreau polyuréthane 1 face
• Fourreau polyuréthane 2 faces

Ces destinations correspondent aux pages Weiss actuellement ouvertes et contrôlées.

FAQ

Pourquoi choisir le coin aimanté 245 mm plutôt que le modèle standard ?

Lorsque la protection doit être prépositionnée sur une charge métallique et qu’un coin standard risque de tomber ou de se déplacer pendant la préparation, la version aimantée apporte un réel avantage de mise en place. Si le standard reste naturellement stable, l’aimantation n’est pas indispensable.

Le coin aimanté permet-il automatiquement de lever 8 tonnes ?

Non. Les 8 tonnes correspondent à la compatibilité annoncée avec l’élingue ronde. La capacité réelle dépend de la CMU de l’élingue, du mode de prise, des angles et de toute la géométrie du levage.

Quelle différence entre le coin aimanté et le flexible 245 mm ?

L’aimanté répond principalement à un problème de maintien sur une charge métallique. Le flexible répond principalement à un problème de géométrie ou d’adaptation à la forme de la charge. Les deux sont annoncés pour une sangle plate jusqu’à 240 mm ou une élingue ronde jusqu’à 8 tonnes.

Conclusion

Le coin de protection polyuréthane aimanté 245 mm est destiné aux opérations utilisant une sangle plate jusqu’à 240 mm ou une élingue ronde jusqu’à 8 tonnes lorsqu’une arête doit être protégée et que le maintien de la protection sur une charge métallique constitue lui-même une contrainte de préparation.

Sa différence avec la version standard est concrète :

protection de l’élingue + prépositionnement facilité sur structure métallique compatible.

Mais l’aimant ne dispense jamais du contrôle après mise sous tension.

La protection doit rester exactement sur l’arête, toute la largeur de la sangle doit rester correctement déployée et la prise d’assiette de la charge ne doit déplacer ni le textile ni le coin.

Le choix se résume donc ainsi :

240 mm maximum → géométrie compatible → maintien magnétique réellement utile → contrôle sous tension.
