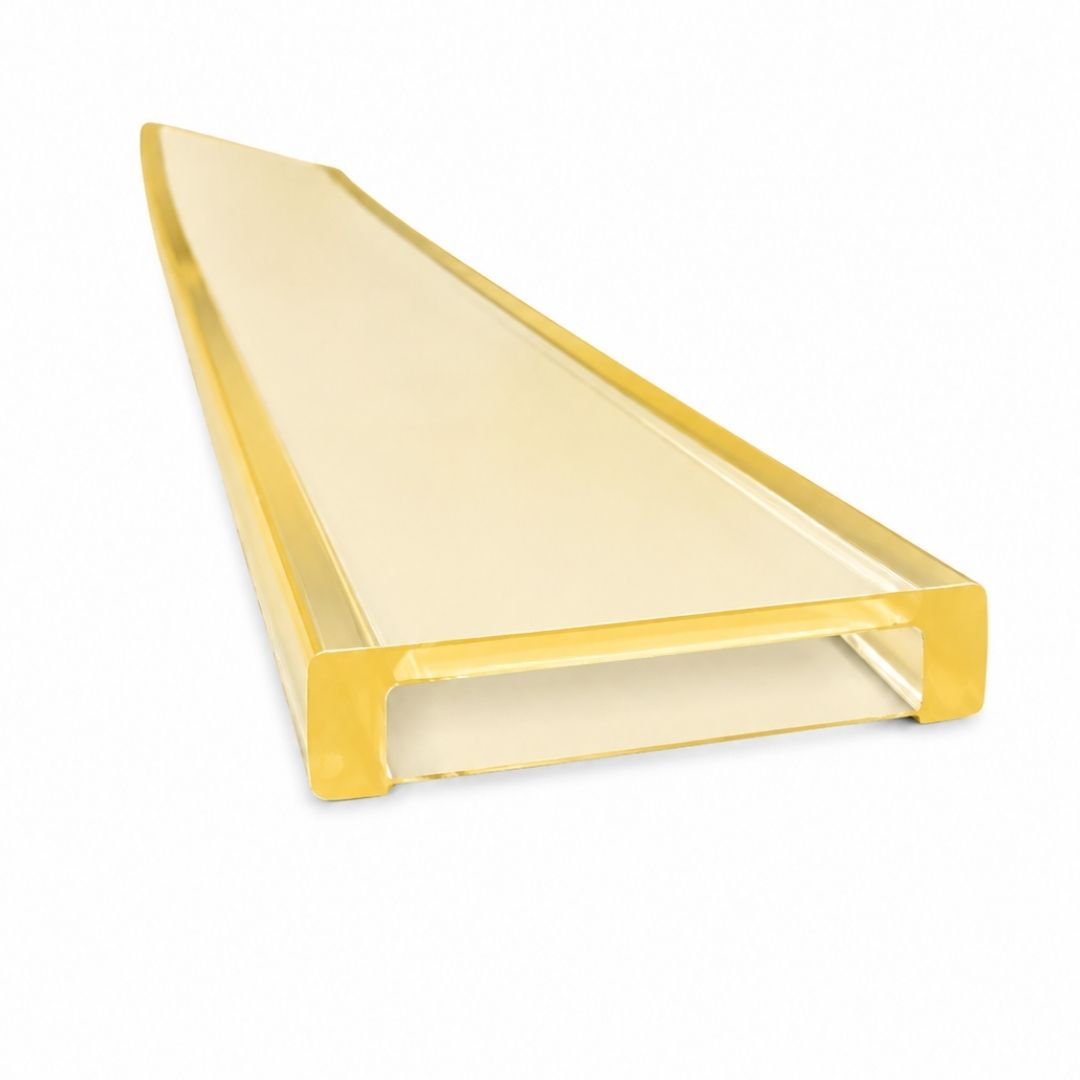

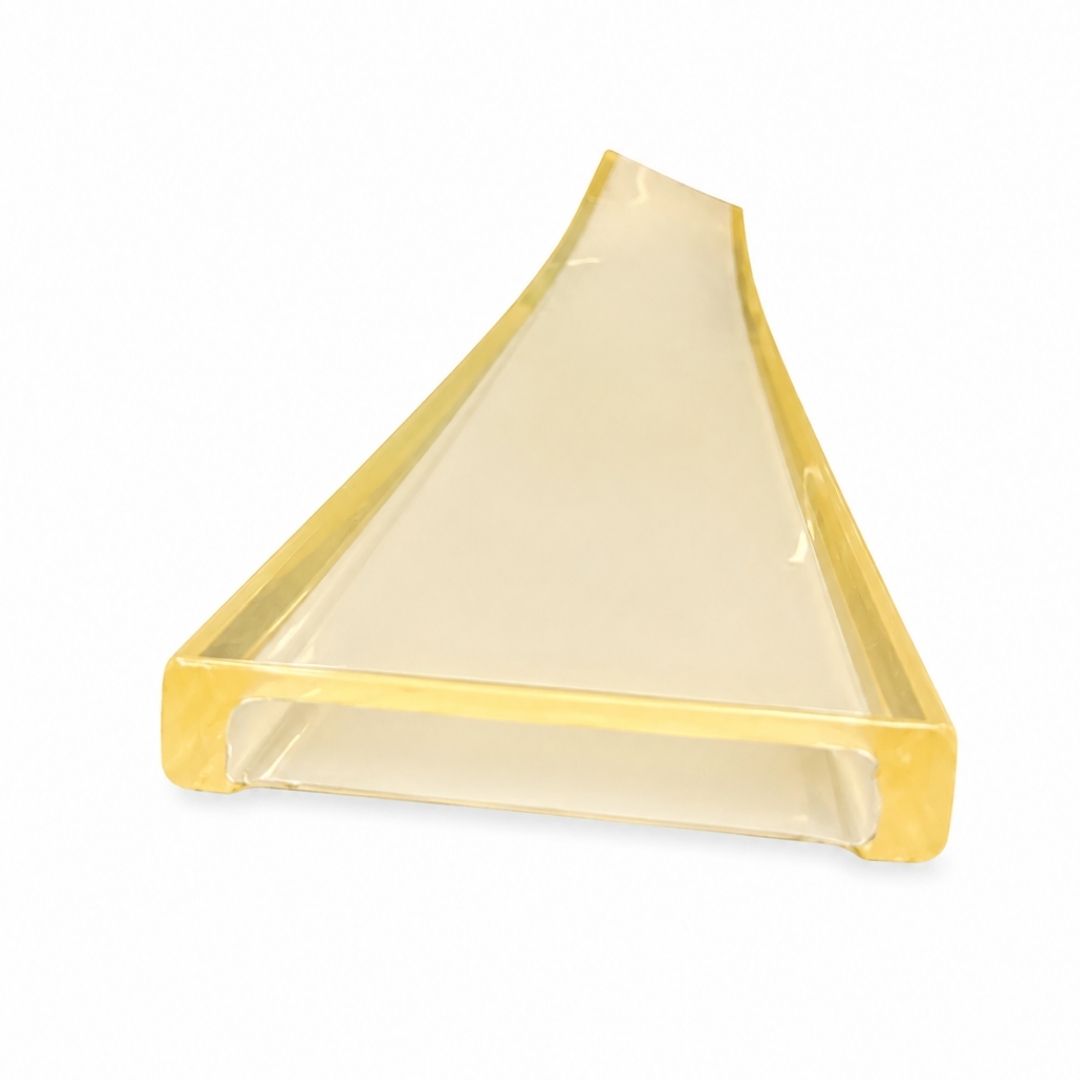

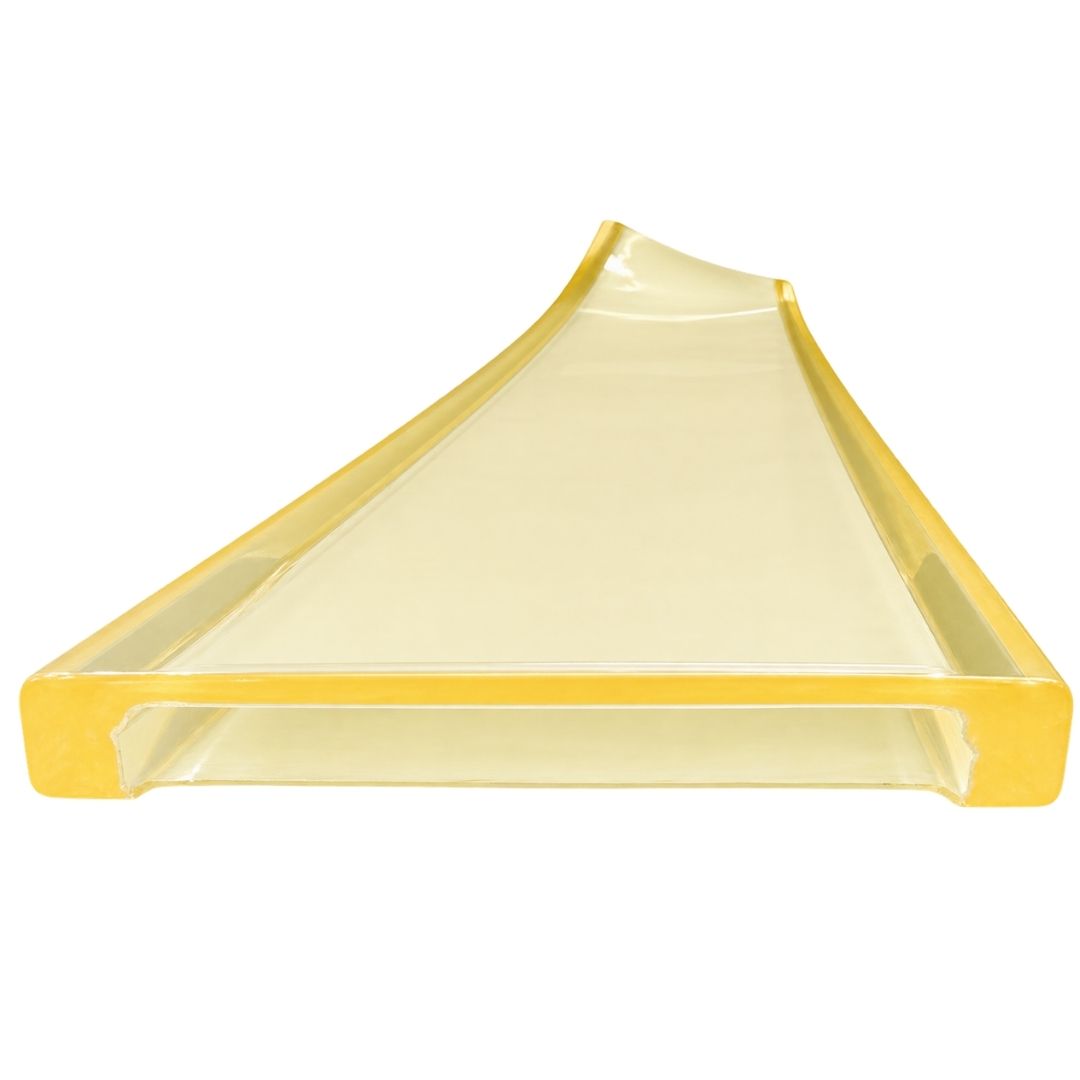

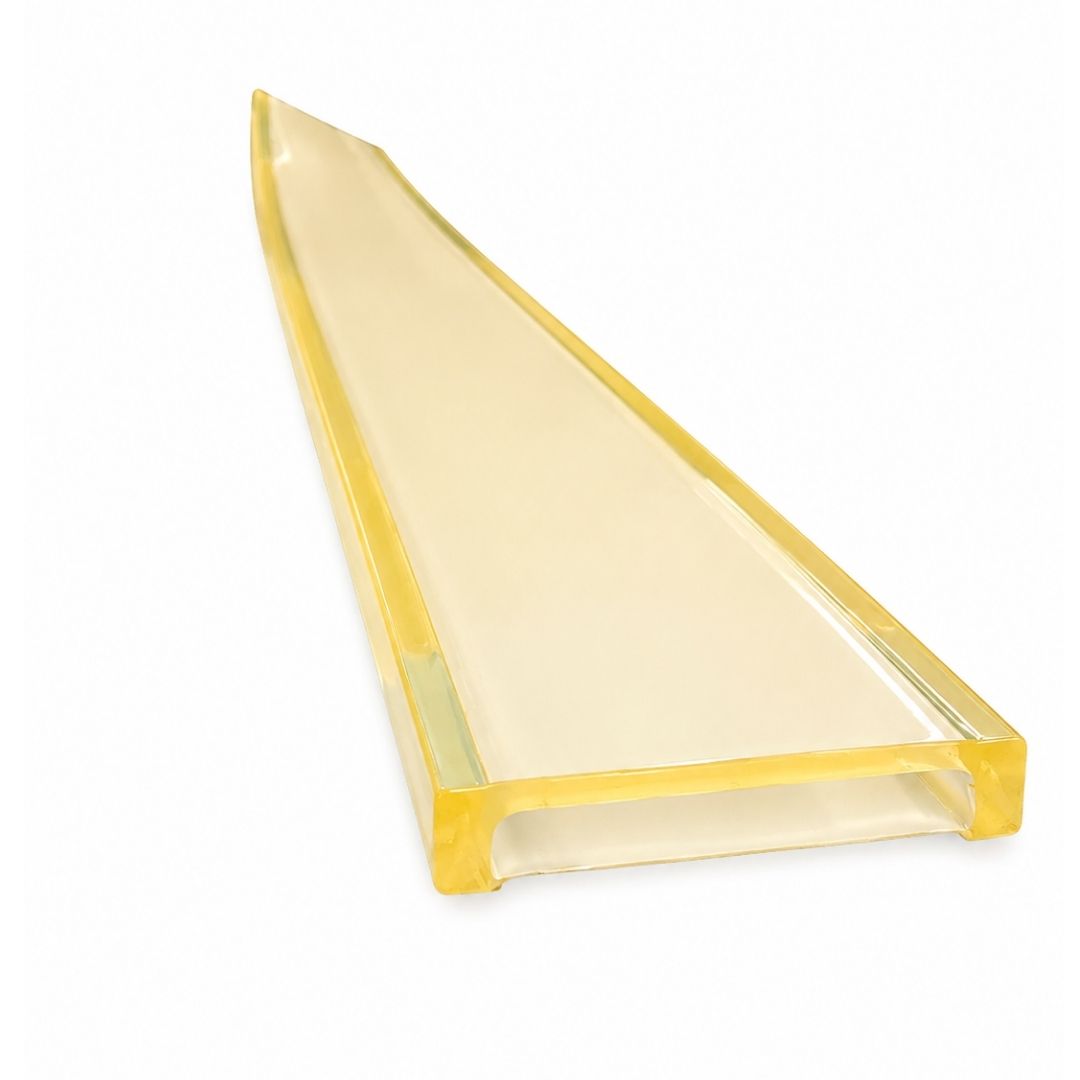

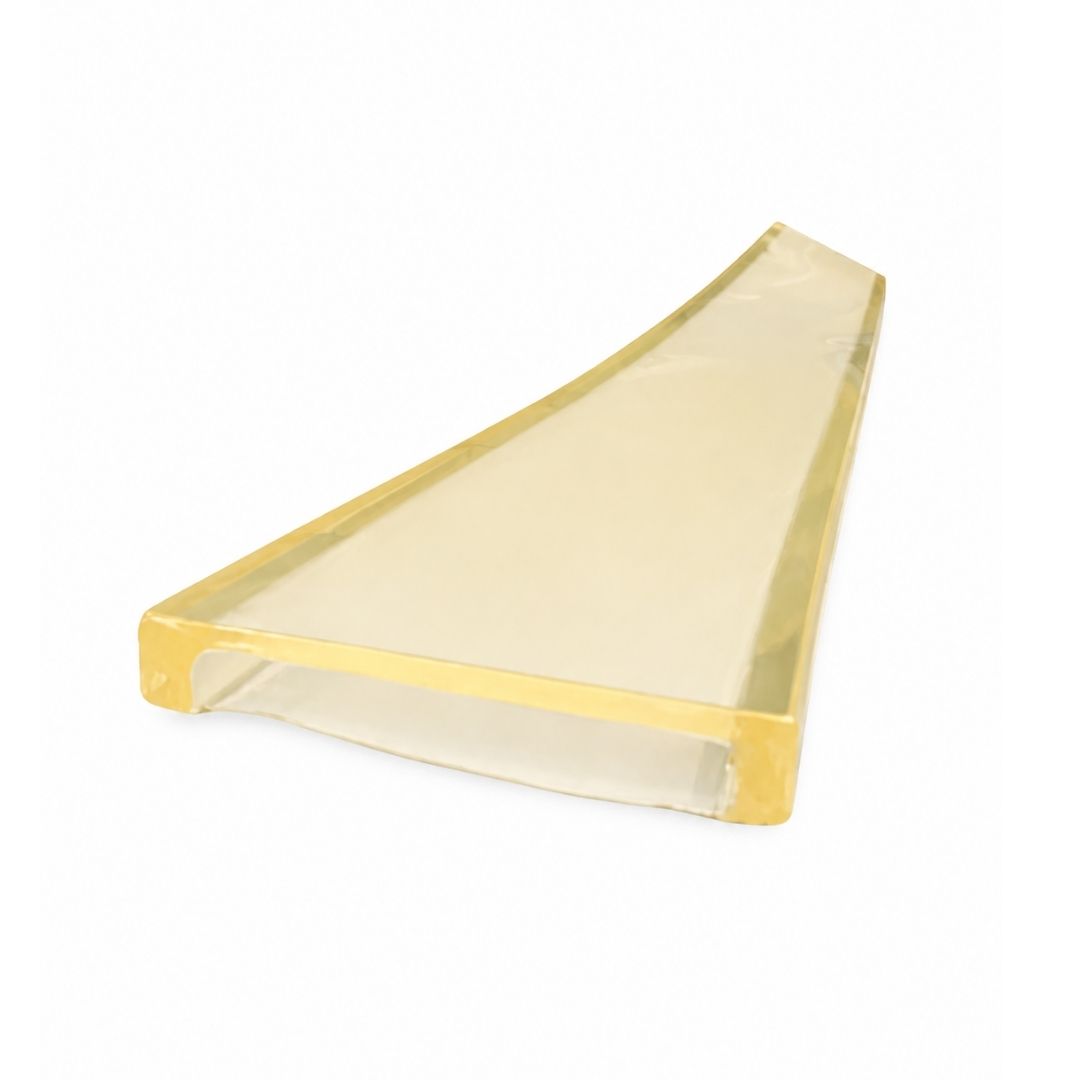

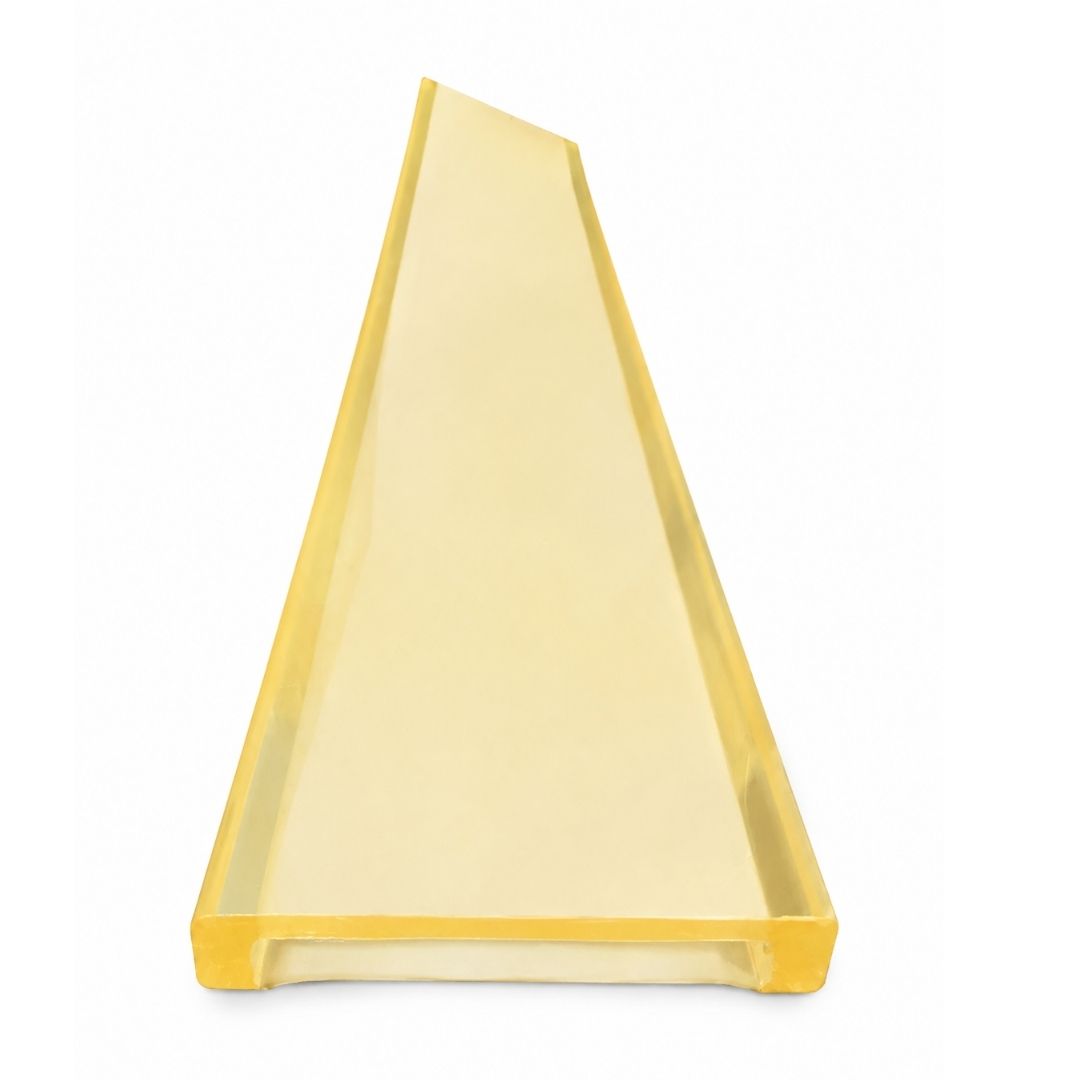

Fourreau polyuréthane 1 face pour sangle et élingue de levage

Le fourreau de protection polyuréthane 1 face protège une sangle plate ou une élingue textile lorsqu’une partie de sa longueur travaille au contact d’une surface abrasive ou d’une zone d’appui agressive. Il associe une gaine textile facilitant l’introduction de l’élingue à un revêtement en élastomère polyuréthane d’une épaisseur minimale de 5 mm. La gamme actuelle couvre des largeurs de 30 à 300 mm et des longueurs jusqu’à 6 mètres.

Choisir le bon fourreau polyuréthane 1 face

Le fourreau 1 face doit être choisi lorsque le risque concerne principalement une face déterminée de l’élingue sur une certaine longueur.

C’est ce qui le différencie fondamentalement des protections coin.

Cette distinction est celle retenue dans la gamme Weiss actuelle : le fourreau 1 face est orienté vers le frottement localisé sur une face, tandis que le modèle 2 faces est destiné aux situations où plusieurs faces peuvent être exposées ou lorsque l’élingue présente un léger mouvement.

Caractéristiques techniques

Ces données sont celles actuellement publiées pour la référence 10F1.

Une gaine textile pour faciliter la mise en place

La construction ne se limite pas à une bande de polyuréthane.

La fiche actuelle décrit une gaine textile permettant l’introduction de l’élingue à protéger, sur laquelle est appliquée la protection en élastomère polyuréthane.

Cette construction permet de positionner le fourreau sur la partie de l’élingue qui sera exposée au contact avec la charge.

Le fourreau doit ensuite être placé de manière que la face protégée soit réellement orientée vers la zone abrasive ou agressive.

C’est ce point qui conditionne l’intérêt du modèle 1 face.

1 face : ce que cela signifie réellement

Un fourreau 1 face est pertinent lorsque l’opérateur peut identifier avec suffisamment de certitude le côté de l’élingue qui restera en contact avec la charge.

Par exemple, une sangle plate peut longer une surface rugueuse sans que sa face opposée soit exposée.

Dans cette configuration, protéger une seule face permet de concentrer la protection là où elle est nécessaire.

En revanche, si l’élingue peut tourner, basculer ou se déplacer de manière à exposer plusieurs côtés, le choix du 1 face doit être reconsidéré.

Le fourreau polyuréthane 2 faces est précisément destiné aux configurations nécessitant une protection plus enveloppante. Sa fiche actuelle couvre également des largeurs de 30 à 300 mm et des longueurs de 1 à 6 m.

Comment choisir la largeur du fourreau ?

La largeur doit être choisie d’après l’élingue réellement utilisée, et non uniquement d’après sa CMU.

La gamme 1 face actuelle comprend les largeurs suivantes :

La largeur seule ne permet jamais de déduire la capacité de l’élingue.

Le guide Weiss des sangles plates rappelle explicitement qu’il ne faut créer aucune règle du type « millimètres = tonnes » : la CMU dépend de la construction réelle, du nombre de bandes porteuses, du tissage, des coutures, des terminaisons et des accessoires.

Le fourreau doit donc être choisi après l’élingue, pas l’inverse.

Comment choisir la longueur ?

La longueur doit couvrir toute la zone dans laquelle l’élingue peut réellement être exposée.

Une protection de 1 m placée correctement au départ ne suffit pas si la zone de contact peut se déplacer sur 1,50 m pendant la prise d’assiette de la charge.

La fiche actuelle affiche des longueurs de 1, 2, 3, 4, 5 et 6 mètres. La description produit précise que 4 et 5 m sont les longueurs standard et que d’autres longueurs sont possibles jusqu’à 6 m maximum.

Le choix doit tenir compte de la longueur de contact à vide, mais aussi des déplacements possibles lors de la mise sous tension.

Fourreau 1 face ou coin de protection ?

Les deux produits ne répondent pas au même problème.

Un coin crée principalement une interface autour d’un point ou d’une zone d’appui localisée.

Un fourreau accompagne l’élingue sur une longueur déterminée.

Le choix doit donc partir de la forme du risque, pas simplement du matériau de la protection. La catégorie Weiss distingue aujourd’hui clairement ces deux familles.

Abrasion et coupure : deux risques différents

C’est le point technique le plus important de cette fiche.

Un fourreau de protection contre l’abrasion ne doit jamais être présenté comme une protection universelle contre les arêtes vives.

Le guide technique Weiss distingue précisément :

Le guide Weiss formule une règle essentielle : fourreau d’abrasion ≠ protection anti-coupure. L’épaisseur du matériau, prise isolément, ne démontre jamais qu’une protection résistera à une arête donnée.

Cette distinction doit rester au centre du choix.

Les 5 mm de polyuréthane ne constituent pas une garantie anti-coupure

La fiche indique une épaisseur minimale de 5 mm de polyuréthane.

Cette épaisseur est une caractéristique réelle du produit.

Elle ne permet pas pour autant d’affirmer :

« 5 mm = résistance garantie à telle arête ».

L’aptitude face à une arête dépend notamment de sa géométrie, de son rayon, de la pression locale, de la charge, du mouvement éventuel de l’élingue et du système de protection complet.

Il ne faut donc jamais considérer que l’épaisseur seule suffit à valider une opération.

Dureté, allongement, déchirure et abrasion : comment lire les valeurs ?

Les valeurs Shore A, allongement, résistance à la déchirure et abrasion publiées sur la fiche décrivent les propriétés physiques du matériau de protection.

Elles ne représentent pas :

• une CMU ;
• une charge maximale admissible du fourreau ;
• une résistance garantie à toutes les arêtes ;
• une valeur permettant de remplacer le dimensionnement de l’élingue.

Le fourreau n’est pas un élément porteur supplémentaire.

Il protège l’élingue.

L’effort continue d’être repris par l’élingue de levage elle-même.

Une protection ne modifie jamais la CMU

Installer un fourreau ne change pas la capacité de l’élingue.

La logique de dimensionnement reste :

masse réelle → centre de gravité → points de prise → mode d’élingage → angles → CMU → construction de l’élingue → largeur → longueur → interfaces → protections.

Le guide Weiss consacré aux sangles plates insiste précisément sur le fait que la CMU, l’identification et les instructions de l’élingue réellement utilisée restent prioritaires.

La catégorie protections rappelle également que CMU, mode de prise, angle, état du matériel et compatibilité des accessoires restent les critères prioritaires même lorsqu’une protection est installée.

Utilisation avec une sangle plate

Le fourreau 1 face est particulièrement logique avec une sangle plate lorsque la face exposée est clairement identifiable.

La sangle doit cependant continuer à travailler normalement.

Elle doit rester à plat et ne pas être vrillée ou pincée par la protection.

Le guide technique Weiss rappelle qu’une sangle plate n’exploite son avantage de largeur que si cette largeur peut réellement travailler. Une bande repliée, vrillée, pincée ou soumise à une mauvaise interface ne bénéficie plus correctement de sa surface d’appui.

Pour sélectionner l’élingue elle-même, consulter les sangles plates de levage EN 1492-1. La gamme Weiss rappelle qu’une sangle textile ne doit pas travailler directement sur une arête vive, une surface coupante ou un appui fortement abrasif sans protection adaptée.

Utilisation avec une élingue ronde

Une élingue ronde possède une géométrie différente d’une sangle plate.

Elle peut plus facilement modifier son orientation autour de la charge.

Le choix d’un fourreau 1 face nécessite donc de s’assurer que la face protégée restera réellement orientée vers le risque pendant l’opération.

Si l’élingue peut tourner ou si plusieurs faces peuvent être exposées, le modèle 2 faces devient naturellement plus pertinent à étudier.

Les élingues rondes de levage EN 1492-2 doivent être choisies selon la charge, le centre de gravité, le mode d’élingage, les angles, la CMU, la construction, la longueur et les zones de contact.

Attention au glissement sous charge

Le glissement est un problème particulier.

Lorsqu’une élingue se déplace sous tension sur la charge, plusieurs phénomènes peuvent apparaître simultanément :

abrasion + échauffement + déplacement du fourreau + concentration locale des efforts.

Le guide Weiss consacré aux élingues rondes rappelle que, dans une telle configuration, la meilleure protection consiste souvent à empêcher le mouvement lui-même plutôt qu’à simplement augmenter l’épaisseur de la protection.

Le fourreau doit donc protéger une zone de contact maîtrisée.

Il ne doit pas servir à accepter un glissement important sous charge.

Comment positionner le fourreau 1 face ?

La face polyuréthane doit être positionnée du côté de la charge ou de la surface agressive.

Avant la mise sous tension, il faut vérifier que la longueur protégée dépasse suffisamment la zone de contact prévisible.

Une légère mise sous tension doit ensuite permettre de contrôler trois éléments :

position du fourreau → position réelle de l’élingue → évolution de la zone de contact.

Si la protection se déplace, tourne ou ne couvre plus la zone agressive, le levage ne doit pas se poursuivre dans cette configuration.

Une protection peut masquer une élingue endommagée

Le fourreau ne doit jamais être installé sur une élingue déjà détériorée dans le but de continuer à l’utiliser.

La protection peut cacher une partie de la bande ou de la gaine.

L’état de l’élingue doit donc être contrôlé avant la pose du fourreau.

La catégorie Weiss cite précisément parmi les erreurs à éviter le fait de masquer une sangle déjà abîmée sous une protection.

Pour une sangle plate, le contrôle doit porter notamment sur la bande, les bords, les coutures, les boucles, les renforts et l’identification. Le guide technique Weiss rappelle qu’un bord fortement entaillé ou une couture porteuse endommagée ne sont jamais des défauts purement esthétiques.

Quand choisir le fourreau 2 faces ?

Le fourreau polyuréthane 2 faces doit être étudié lorsque le risque n’est plus parfaitement localisé sur une seule face.

La fiche actuelle du 2 faces couvre elle aussi des largeurs de 30 à 300 mm et des longueurs de 1 à 6 m.

Domaines d’utilisation

Le fourreau polyuréthane 1 face trouve sa place dans les opérations professionnelles où une sangle ou une élingue textile travaille sur une surface susceptible de provoquer une abrasion localisée : maintenance industrielle, chaudronnerie, métallerie, construction métallique, fabrication de machines, préfabrication, BTP, logistique industrielle, manutention de bâtis, cadres, caissons, profilés et ensembles mécano-soudés.

La gamme Weiss destine plus largement ses protections aux professionnels confrontés à des angles, chants, surfaces abrasives et zones d’appui agressives dans l’industrie, le BTP, la maintenance, la logistique et la manutention lourde.

Avantages concrets

Les caractéristiques dimensionnelles et physiques ci-dessus proviennent de la référence 10F1 actuelle.

Limites d’utilisation et points de vigilance

Le fourreau 1 face ne doit pas être utilisé comme une réponse automatique à toute arête ou tout contact agressif.

Il faut revoir la configuration lorsque la protection est trop étroite, trop courte, mal orientée, lorsqu’elle glisse, lorsque plusieurs faces de l’élingue deviennent exposées ou lorsqu’une arête très vive impose une protection spécifiquement validée contre la coupure.

La présence du fourreau ne permet jamais de compenser une surcharge, une CMU insuffisante, un mauvais angle, un mauvais mode de prise, une mauvaise répartition des efforts, une charge instable ou une élingue déjà endommagée.

Aucune plage de température ou compatibilité chimique spécifique n’est indiquée sur la fiche actuelle de la référence 10F1. Il ne faut donc pas extrapoler ces limites à partir des propriétés générales du polyuréthane ou d’un autre produit.

Contrôle avant utilisation

• Vérifier la référence et la dimension du fourreau.
• Vérifier que sa largeur est compatible avec l’élingue réellement utilisée.
• Vérifier que sa longueur couvre toute la zone de contact, y compris les déplacements prévisibles.
• Examiner le polyuréthane : coupures, arrachements, fissures, usure ou déformation.
• Examiner également la gaine textile du fourreau.
• Retirer le fourreau et contrôler l’élingue elle-même avant utilisation.
• Identifier précisément la face de l’élingue qui sera exposée.
• Orienter la face protégée vers la charge.
• Contrôler que la sangle reste à plat et sans vrillage.
• Vérifier que l’élingue ronde ne tourne pas au point d’exposer une zone non protégée.
• Appliquer progressivement une légère tension.
• Vérifier que le fourreau ne glisse pas.
• Recontrôler la zone de contact après prise d’assiette de la charge.
• Vérifier qu’aucune partie du textile ne travaille directement sur une zone agressive non prévue.
• En cas d’arête vive, ne pas considérer les 5 mm de polyuréthane comme une validation automatique contre la coupure.
• Arrêter l’opération au moindre doute sur la position, l’état ou l’adéquation de la protection.

Ces contrôles sont cohérents avec les recommandations actuelles de la gamme Weiss : contrôler l’état de la protection, couvrir toute la zone dangereuse, contrôler l’élingue avant pose et s’assurer que la protection ne glisse pas pendant la mise en tension.

Compléter et approfondir la configuration

Pour une exposition sur plusieurs faces, comparer avec le fourreau polyuréthane 2 faces.

Pour une arête ou un chant ponctuel, consulter l’ensemble des protections contre les angles vifs, qui regroupe les fourreaux et les coins standard, aimantés ou flexibles.

Pour le choix du matériel porteur, consulter les sangles plates de levage EN 1492-1 et les élingues rondes de levage EN 1492-2.

Pour approfondir le dimensionnement, les interfaces, les petits rayons et les protections, consulter le guide technique des sangles plates de levage EN 1492-1 et le guide des élingues rondes EN 1492-2. Ces deux guides sont actuellement actifs sur le site Weiss.

FAQ

Quelle différence entre le fourreau polyuréthane 1 face et le 2 faces ?

Le 1 face est destiné à une configuration où une face précise de l’élingue est exposée au frottement ou à l’abrasion. Le 2 faces devient plus pertinent lorsque plusieurs côtés peuvent entrer en contact avec la charge ou lorsque l’élingue peut légèrement se déplacer.

Les 5 mm de polyuréthane permettent-ils d’utiliser le fourreau sur n’importe quelle arête vive ?

Non. L’épaisseur minimale de 5 mm est une caractéristique du produit, mais elle ne démontre pas à elle seule une résistance universelle à la coupure. Une arête vive ou un petit rayon doit faire l’objet d’une analyse spécifique de la géométrie et de la protection nécessaire.

Comment choisir la longueur du fourreau ?

La protection doit couvrir toute la zone sur laquelle l’élingue peut réellement entrer en contact avec la charge, y compris les déplacements prévisibles lors de la mise sous tension. La fiche actuelle propose des longueurs jusqu’à 6 m.

Conclusion

Le fourreau de protection polyuréthane 1 face est particulièrement adapté lorsqu’une sangle plate ou une élingue textile doit être protégée contre un frottement ou une abrasion localisée sur une face et sur une certaine longueur.

Le choix repose sur quatre critères :

bonne largeur → bonne longueur → bonne face orientée vers le risque → maintien correct sous tension.

Son intérêt est différent de celui d’un coin de protection : le fourreau protège une zone longitudinale du textile, alors que le coin traite principalement une arête ou un chant localisé.

Enfin, les caractéristiques du polyuréthane — notamment l’épaisseur minimale de 5 mm, la dureté Shore A, l’allongement, la résistance à la déchirure et l’abrasion — sont des données physiques utiles pour caractériser le produit, mais elles ne constituent ni une CMU ni une garantie universelle contre une arête vive.
