Serre-câble à étrier EN 13411-5+A1 pour câble acier

Le serre-câble à étrier EN 13411-5+A1 permet de réaliser une terminaison par boucle sur câble acier, pour des montages de maintien, de suspension statique ou des assemblages techniques nécessitant un serrage mécanique fiable. Utilisé correctement, il assure un blocage efficace du câble, à condition de respecter le sens de montage, le nombre de serre-câbles, le couple de serrage et les contrôles après mise en tension.

Corderie Weiss propose ce serre-câble à étrier pour les professionnels qui recherchent un accessoire conforme, disponible sur une large plage de diamètres, avec un choix adapté aux opérations de câblerie, de manutention, de maintenance ou d’installation.

Choisir le bon serre-câble à étrier

Le choix se fait d’abord en fonction du diamètre réel du câble acier. Le serre-câble doit correspondre au diamètre du câble utilisé : un modèle trop petit écrase excessivement les torons, tandis qu’un modèle trop grand ne garantit pas un serrage correct. La sélection doit donc être faite sur le diamètre nominal du câble, sans approximation.

Ce serre-câble à étrier est destiné aux terminaisons de câbles acier avec boucle. Il peut être utilisé pour créer un œil autour d’une cosse-cœur grande ouverture, réaliser un retour de câble ou sécuriser certains montages de maintien. Pour les applications soumises à effort, il est impératif d’associer le bon diamètre de serre-câble, le bon nombre de pièces, le bon espacement et un serrage contrôlé.

Le point de vigilance principal concerne le sens de montage. La semelle doit venir sur le brin porteur du câble, tandis que l’étrier en U vient sur le brin mort. Un montage inversé peut marquer le brin actif, réduire la tenue de l’assemblage et créer une faiblesse au niveau de la terminaison.

• Pour une boucle de câble acier : utiliser le diamètre correspondant au câble et prévoir une cosse-cœur lorsque la boucle travaille autour d’un axe, d’un crochet, d’une manille ou d’un point d’ancrage.
• Pour un montage de maintien ou de suspension statique : respecter les instructions de montage, le nombre minimal de serre-câbles et le couple de serrage adapté.
• Pour une application soumise à effort important : contrôler le montage après première mise en tension, car le câble peut se mettre en place et nécessiter un resserrage.
• Pour une application de levage : ne pas assimiler ce montage à une élingue de levage standard. L’usage doit être validé par une personne compétente selon l’application, les facteurs de sécurité et les conditions réelles d’utilisation.
• Pour une élingue de levage prête à l’emploi : privilégier une élingue câble acier fabriquée et identifiée pour cet usage, avec traçabilité, CMU et conformité adaptée.

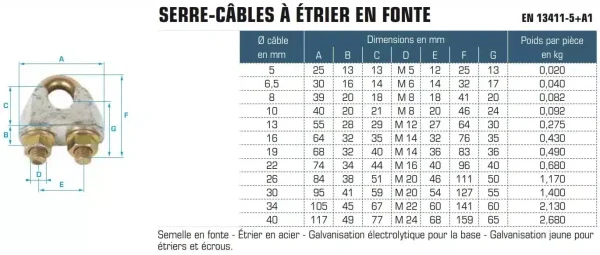

Caractéristiques techniques

Diamètres disponibles

Avantages concrets

• Conformité EN 13411-5+A1 : serre-câble conçu pour les terminaisons de câbles acier par étrier.
• Large plage de diamètres : sélection possible du Ø 5 mm au Ø 40 mm selon le câble utilisé.
• Montage mécanique démontable : solution pratique lorsqu’une terminaison par manchonnage n’est pas recherchée.
• Finition galvanisée : protection adaptée aux usages professionnels courants en atelier, sur chantier ou en installation fixe.
• Contrôle visuel simple : la semelle, l’étrier et les écrous permettent de vérifier rapidement le sens de montage et l’état général de l’assemblage.

Domaines d’utilisation

Ce serre-câble à étrier est utilisé dans les opérations de câblerie métallique, de maintenance, de montage industriel, de fixation, de suspension statique et d’aménagement technique. Il convient aux professionnels qui doivent créer ou reprendre une terminaison de câble acier directement sur site, en atelier ou lors d’une intervention.

• installations industrielles ;
• maintenance et réparation de câbles acier ;
• montage de boucles avec cosse-cœur ;
• suspension statique sous réserve de validation de l’application ;
• équipements de maintien, guidage ou retenue ;
• travaux de câblerie et d’assemblage métallique ;
• montages techniques autour de câbles de treuil, câbles de retenue ou câbles de tension.

Conformité, montage et sécurité

Le serre-câble à étrier répond à la norme EN 13411-5+A1, relative aux terminaisons de câbles acier par serre-câbles à étrier. Cette conformité ne dispense pas d’un montage rigoureux : la sécurité de l’ensemble dépend autant du produit que de son installation.

La règle de base est simple : la semelle doit être positionnée sur le brin porteur du câble, et l’étrier en U sur le brin mort. Le mauvais sens de montage fait partie des erreurs les plus fréquentes sur ce type d’accessoire.

• Vérifier que le diamètre du serre-câble correspond bien au diamètre du câble acier.
• Respecter le nombre de serre-câbles nécessaire selon le diamètre du câble et l’application.
• Respecter l’espacement entre les serre-câbles.
• Serrer progressivement et alternativement les écrous.
• Contrôler le serrage après première mise en tension.
• Réaliser un contrôle visuel régulier de la boucle, du câble, de la semelle, de l’étrier et des écrous.
• Remplacer tout élément présentant une déformation, une corrosion excessive, un filetage endommagé ou un marquage anormal du câble.

Ce produit ne doit pas être utilisé comme solution improvisée pour fabriquer une élingue de levage générale. Pour le levage de charges, il faut utiliser un matériel adapté, identifié, contrôlé et conforme à l’usage prévu : élingue câble, élingue chaîne, élingue textile ou accessoire de levage certifié selon le cas.

Points de vigilance terrain

• Montage inversé : l’étrier ne doit pas venir écraser le brin porteur du câble.
• Serrage insuffisant : un couple trop faible peut provoquer un glissement progressif de la boucle.
• Serrage excessif : un serrage trop fort peut abîmer les torons et réduire la résistance du câble.
• Nombre de serre-câbles insuffisant : un seul serre-câble ne suffit pas pour sécuriser une terminaison soumise à effort.
• Câble inadapté ou détérioré : un câble écrasé, corrodé, détoronné ou marqué ne doit pas être réutilisé sans contrôle.
• Absence de contrôle après tension : le serrage doit être revérifié après la première mise en charge.
• Usage levage mal qualifié : une terminaison par serre-câbles ne remplace pas une élingue câble fabriquée, identifiée et contrôlée pour le levage.

Produits et familles complémentaires

Un serre-câble à étrier travaille rarement seul. Pour réaliser une terminaison propre sur câble acier, il doit être associé aux bons accessoires : câble adapté, cosse-cœur, point de liaison compatible et, si l’application relève du levage, matériel identifié avec CMU et traçabilité.

FAQ

Dans quel sens monter un serre-câble à étrier ?

La semelle doit être placée sur le brin porteur du câble et l’étrier en U sur le brin mort. C’est un point essentiel : un montage inversé peut marquer le brin actif et affaiblir la terminaison.

Peut-on utiliser ce serre-câble pour fabriquer une élingue de levage ?

Non, il ne doit pas être utilisé comme solution standard pour fabriquer une élingue de levage générale. Pour le levage, il faut utiliser une élingue adaptée, identifiée, avec CMU, traçabilité et conformité correspondant à l’usage.

Comment choisir le bon diamètre ?

Le serre-câble doit correspondre au diamètre nominal du câble acier. Le choix doit se faire sur le diamètre réel du câble utilisé, sans surdimensionner ni sous-dimensionner l’accessoire.

Commander un serre-câble à étrier EN 13411-5+A1

Sélectionnez le diamètre correspondant à votre câble acier parmi les modèles disponibles du Ø 5 mm au Ø 40 mm. Pour un montage soumis à effort, un doute sur le nombre de serre-câbles, le sens de pose ou l’usage en sécurité, l’équipe Corderie Weiss peut vous orienter vers la solution la plus adaptée : serre-câble, cosse-cœur, câble acier, élingue câble ou accessoire de levage conforme à votre besoin.
