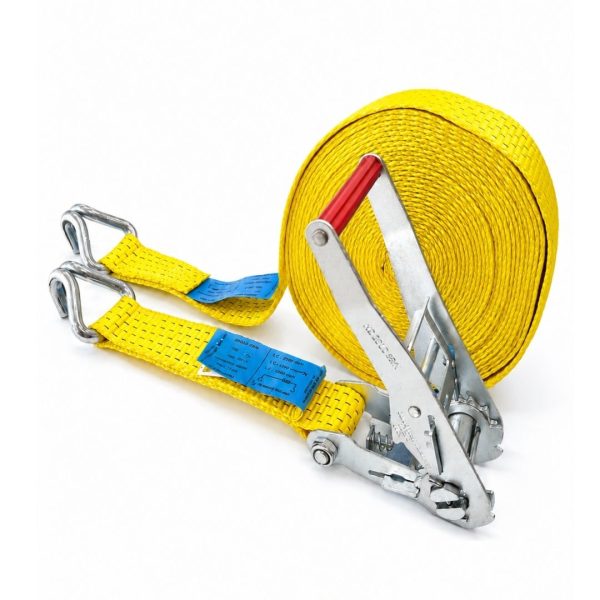

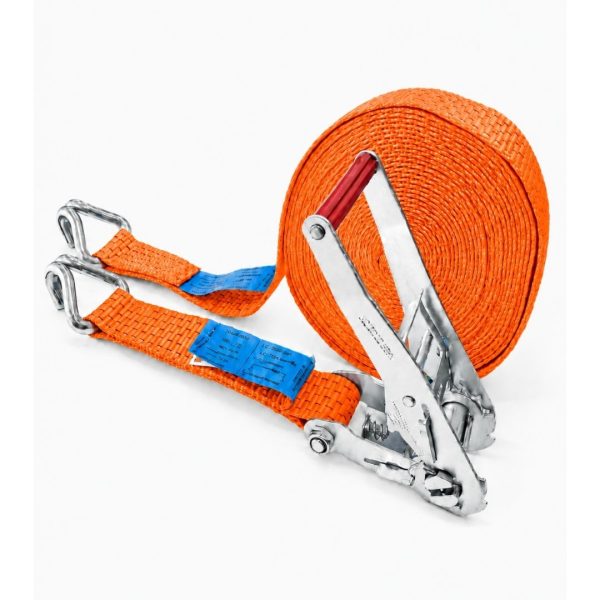

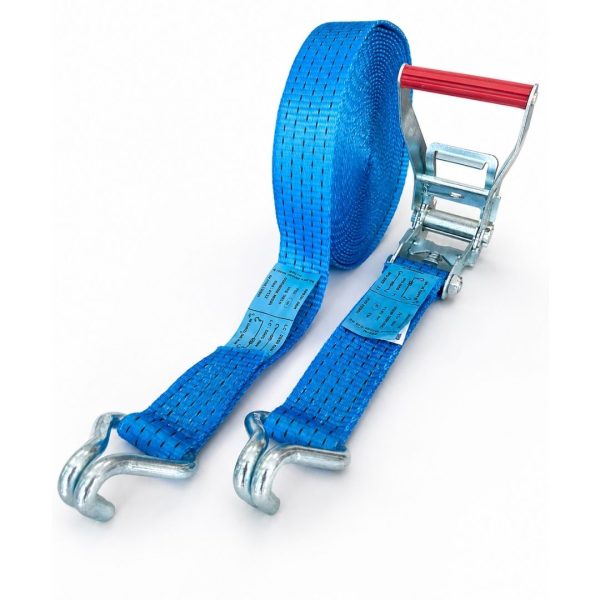

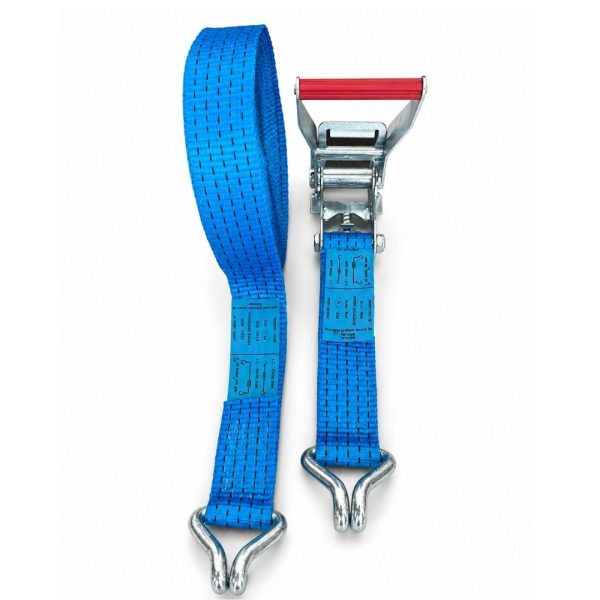

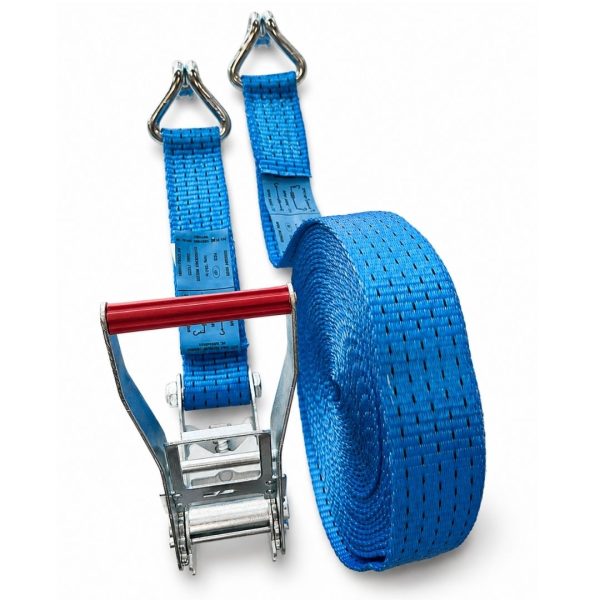

Sangle d’arrimage camion 50 mm 7,5 tonnes – crochets doigts rapprochés – EN 12195-2

Cette sangle d’arrimage camion 50 mm en 2 parties constitue une configuration standard pour sécuriser les chargements sur plateau, remorque, semi-remorque ou véhicule industriel. Elle associe une LC de 2 500 daN, une STF de 400 daN, un tendeur à cliquet et deux crochets doigts rapprochés.

Disponible en plusieurs longueurs et coloris, elle répond aux besoins courants des transporteurs, entreprises de BTP, logisticiens et industriels recherchant une sangle poids lourd conforme à l’EN 12195-2, facile à mettre en place et compatible avec des points d’ancrage adaptés.

Choisir cette sangle d’arrimage 50 mm

Cette sangle est à retenir lorsqu’il faut une configuration 2 parties classique, avec un crochet à chaque extrémité et un tendeur à cliquet standard.

Elle convient notamment pour :

• l’arrimage de palettes et de caisses ;
• le maintien de matériaux de construction ;
• la sécurisation de machines et d’équipements industriels ;
• le transport de pièces mécaniques ;
• les chargements sur plateau ou semi-remorque ;
• les tournées nécessitant des sangles de longueurs ou de couleurs différenciées.

Les crochets doigts rapprochés sont adaptés à de nombreux anneaux et points d’ancrage utilisés sur les véhicules de transport. Ils ne sont toutefois pas universels : avant commande, il faut vérifier l’ouverture disponible, la section du point d’ancrage et la manière dont le crochet vient porter.

Le crochet doit travailler correctement dans son logement, sans appui sur la pointe, sans charge latérale et sans risque de décrochage lorsque la tension varie.

Dans quels cas choisir une autre configuration ?

Le choix ne doit jamais être effectué uniquement à partir de la mention commerciale « 7,5 tonnes ». Cette valeur correspond à la résistance à la rupture de la sangle textile non cousue, et non à la capacité utilisable du système complet.

Pour dimensionner l’arrimage, les valeurs à utiliser sont celles indiquées sur l’étiquette du système, en particulier la LC et la STF.

Caractéristiques techniques

Le poids du système varie selon la longueur commandée. La longueur doit être choisie en fonction du passage réel autour ou au-dessus de la charge, de la position des points d’ancrage et de la quantité de sangle nécessaire dans le tendeur.

Une sangle inutilement longue ralentit la mise en place, augmente la quantité de textile à ranger et peut entraîner un remplissage excessif de l’axe du tendeur. Une sangle trop courte conduit à des montages improvisés ou empêche le bon engagement du textile dans le cliquet.

Comprendre les valeurs LC, STF et 7,5 tonnes

LC 2 500 daN : la capacité du système en traction directe

La LC, ou capacité d’arrimage, correspond à la force maximale utilisable du système dans les conditions prévues. Cette valeur est déterminante en arrimage direct, lorsque la sangle travaille pour s’opposer au déplacement de la charge.

La LC de 2 500 daN ne signifie pas qu’une seule sangle peut sécuriser automatiquement une charge de 2,5 tonnes. Le nombre de systèmes nécessaires dépend notamment :

• de la masse du chargement ;
• de son centre de gravité ;
• du risque de glissement ou de basculement ;
• de la direction des efforts à reprendre ;
• des angles horizontaux et verticaux des sangles ;
• de la résistance des points d’ancrage ;
• du calage déjà présent ;
• des conditions de transport.

La valeur de 5 000 daN indiquée en tension double ne doit pas être appliquée automatiquement à tous les montages. Elle ne dispense jamais de vérifier la configuration réelle, les angles, la capacité des points d’ancrage et la méthode de calcul utilisée.

STF 400 daN : la donnée centrale en arrimage par frottement

En arrimage par frottement, la sangle passe au-dessus du chargement afin de le plaquer contre le plancher. Dans cette configuration, la STF de 400 daN est la valeur essentielle : elle représente l’effort de tension résiduel obtenu dans le système après action sur le tendeur dans les conditions normalisées.

L’efficacité du plaquage dépend également :

• du coefficient de frottement entre la charge et le plancher ;
• de l’utilisation éventuelle de tapis antidérapants ;
• de l’angle vertical de la sangle ;
• de la rigidité du chargement ;
• du tassement possible pendant le trajet ;
• de la répartition de la tension de part et d’autre de la charge.

Pour des chargements nécessitant une tension de plaquage nettement supérieure, une sangle STF 800 daN peut être plus pertinente. Une LC identique ne signifie donc pas que deux sangles produisent la même efficacité en arrimage par frottement.

Rupture textile 7,5 tonnes : ne pas confondre avec la LC

La résistance de 7,5 tonnes correspond à la rupture de la sangle textile seule, avant couture et sans tenir compte des accessoires composant le système complet.

Cette valeur ne doit pas être utilisée :

• comme une CMU ;
• comme une capacité de levage ;
• comme la masse maximale du chargement ;
• pour déterminer seule le nombre de sangles ;
• pour évaluer la résistance du point d’ancrage.

La capacité opérationnelle de l’ensemble reste la LC inscrite sur l’étiquette, soit 2 500 daN en traction directe pour cette configuration.

Avantages concrets sur le terrain

Configuration standard et immédiatement identifiable

Le montage en 2 parties avec tendeur à cliquet est connu des chauffeurs et opérateurs habitués à l’arrimage poids lourd. Il permet de séparer la partie courte équipée du tendeur et le brin long, puis de relier rapidement le système aux points d’ancrage du véhicule.

Crochets adaptés aux points d’ancrage courants

Les doigts rapprochés offrent une prise compacte sur de nombreux anneaux et points d’arrimage. Leur intérêt dépend toutefois de la géométrie du support : le crochet doit entrer suffisamment, porter dans le fond et rester correctement positionné pendant toute la durée du transport.

Choix de longueurs de 2 à 15 mètres

La plage proposée permet d’adapter l’équipement aux dimensions du véhicule et du chargement :

• longueurs courtes pour les prises directes ou les chargements compacts ;
• longueurs intermédiaires pour les usages réguliers sur plateau ou remorque ;
• longueurs importantes pour les charges hautes, larges ou nécessitant un passage complet au-dessus du chargement.

Plusieurs coloris pour organiser le parc

Les coloris disponibles peuvent servir à distinguer des longueurs, des véhicules, des affectations ou des équipes. La couleur de la sangle ne remplace toutefois jamais la lecture de l’étiquette : elle ne permet pas, à elle seule, d’identifier la LC ou la STF.

Textile polyester haute ténacité

Le polyester est adapté à l’arrimage professionnel grâce à sa résistance mécanique, sa tenue à l’abrasion et son comportement en environnement extérieur. Cette résistance ne rend pas la sangle indestructible : les coupures, frottements localisés, projections chaudes, attaques chimiques ou arêtes métalliques peuvent provoquer une perte rapide de résistance.

Domaines d’utilisation

Cette sangle d’arrimage camion 50 mm peut être utilisée pour la sécurisation de chargements dans les secteurs suivants :

• transport routier de marchandises ;
• messagerie et logistique ;
• industrie et maintenance ;
• construction et travaux publics ;
• négoce de matériaux ;
• transport de machines et d’équipements ;
• agriculture et espaces verts ;
• location de matériel ;
• transport sur remorque ou plateau ;
• approvisionnement de chantiers.

Elle peut être employée en arrimage direct ou en arrimage par frottement lorsque la méthode, le nombre de sangles, les angles, les points d’ancrage et le coefficient de frottement ont été correctement déterminés.

Elle n’est pas destinée au levage, au remorquage, au maintien d’une personne, à la retenue antichute ou à toute utilisation ne relevant pas de l’arrimage de charges pendant le transport.

Conformité EN 12195-2 et règles de sécurité

Cette sangle relève de la norme EN 12195-2, applicable aux dispositifs d’arrimage en sangles textiles fabriquées à partir de fibres chimiques.

La conformité du produit ne suffit pas, à elle seule, à garantir la sécurité du chargement. La méthode d’arrimage doit être déterminée en fonction de la charge, du véhicule et des efforts à reprendre. Lorsque le dimensionnement est nécessaire, le calcul des forces de retenue relève notamment de l’EN 12195-1.

Contrôle avant chaque utilisation

Avant la mise en tension, vérifier :

• la présence et la lisibilité de l’étiquette ;
• la LC et la STF indiquées ;
• la longueur et la configuration du système ;
• l’absence de coupure, entaille ou effilochage ;
• l’état des coutures porteuses ;
• l’absence de brûlure, fusion ou échauffement du textile ;
• l’absence de contamination chimique suspecte ;
• l’état du tendeur, de l’axe et du mécanisme de verrouillage ;
• l’absence de fissure, déformation ou corrosion importante des crochets ;
• la compatibilité des crochets avec les points d’ancrage ;
• la résistance des points d’ancrage du véhicule ;
• la présence de protections sur les angles agressifs.

Une sangle dont l’étiquette est absente ou illisible ne permet plus de vérifier ses caractéristiques ni sa traçabilité. Elle doit être retirée du service.

Mise en place correcte

La sangle doit être disposée à plat, sans nœud et sans torsion susceptible de concentrer l’effort. Elle ne doit pas passer directement sur une arête coupante ou une surface fortement abrasive.

Le crochet doit porter dans le fond du point d’ancrage. Il ne doit pas être chargé sur sa pointe, sollicité latéralement ou maintenu dans une position instable.

Le tendeur doit rester accessible, être correctement fermé après tension et ne pas pouvoir s’ouvrir sous l’effet des vibrations. L’opérateur ne doit jamais utiliser de tube, de barre ou de rallonge pour augmenter l’effort appliqué sur la poignée.

Si la STF obtenue avec le tendeur standard est insuffisante, il faut changer de système ou revoir la méthode d’arrimage. Forcer le cliquet ne transforme pas une sangle STF 400 daN en modèle haute performance.

Protection contre les arêtes

Une protection d’angle doit être installée dès que la sangle rencontre :

• une arête métallique ;
• une pièce en béton ;
• une palette agressive ;
• un profilé ;
• une tôle ;
• une machine présentant un angle dur ;
• une surface abrasive ou irrégulière.

La protection limite le risque de coupure et d’abrasion. Elle peut également améliorer le passage de la sangle et la répartition de l’effort sur le chargement.

Contrôle après le départ

La tension doit être vérifiée après les premiers kilomètres lorsque le chargement peut se tasser, se comprimer ou se repositionner. Cette vigilance concerne notamment le bois, les palettes, les big-bags, les matériaux empilés et les charges hétérogènes.

Un nouveau contrôle est nécessaire après un freinage important, une manœuvre brutale, une modification du chargement ou toute situation pouvant avoir fait évoluer la tension.

Desserrage du système

Avant d’ouvrir le tendeur, vérifier que la charge n’a pas glissé, basculé ou pris appui sur la sangle. Une charge déplacée peut se libérer brutalement au moment du desserrage.

L’opérateur doit se placer hors de la trajectoire potentielle du chargement et ne jamais ouvrir le tendeur en restant directement exposé à une chute ou à un basculement.

Erreurs fréquentes à éviter

• Utiliser la rupture textile de 7,5 tonnes comme capacité d’utilisation.
• Déterminer le nombre de sangles uniquement à partir du poids du chargement.
• Utiliser la sangle pour lever ou suspendre une charge.
• Employer un crochet incompatible avec le point d’ancrage.
• Laisser le crochet porter sur sa pointe.
• Faire passer la sangle sur une arête sans protection.
• Nouer la sangle pour réduire sa longueur.
• Utiliser une rallonge sur la poignée du tendeur.
• Continuer à utiliser une sangle sans étiquette lisible.
• Mélanger des systèmes ayant des LC, STF ou comportements différents sans recalculer l’arrimage.
• Négliger le calage et tenter de tout compenser par la tension des sangles.
• Omettre le contrôle après tassement du chargement.
• Réutiliser un système dont le textile, les coutures, le tendeur ou les crochets sont endommagés.

Compléter et sécuriser son équipement d’arrimage

Pour comparer cette configuration avec les autres terminaisons, longueurs et systèmes de tension, consulter la gamme des sangles d’arrimage 50 mm pour poids lourds.

Pour interpréter correctement la LC, la STF, la SHF, l’étiquette et les méthodes de retenue, se reporter au guide Weiss Arrimage : lecture des marquages, capacités et règles d’utilisation – EN 12195-2.

Dès que le chargement présente une arête ou une surface abrasive, associer la sangle aux protections d’angles, coins, cornières et passants adaptées.

Lorsque l’arrimage par frottement exige davantage de tension de plaquage, comparer avec la sangle d’arrimage Powertruck 50 mm STF 800 daN.

Pour les charges très lourdes, roulantes ou fortement sollicitées en arrimage direct, examiner les tendeurs et chaînes d’arrimage EN 12195-3 plutôt que de surdimensionner empiriquement le nombre de sangles textiles.

FAQ

Quelle charge peut retenir cette sangle d’arrimage 7,5 tonnes ?

Il n’est pas possible de déterminer la charge admissible à partir de la seule mention 7,5 tonnes. Cette valeur correspond à la rupture de la sangle textile non cousue. Le système complet présente une LC de 2 500 daN en traction directe. Le nombre de sangles doit être calculé selon la masse, les risques de déplacement ou de basculement, les angles, le frottement, le calage et la résistance des points d’ancrage.

Quelle différence entre la LC 2 500 daN et la STF 400 daN ?

La LC indique la capacité d’arrimage du système et intervient principalement dans le dimensionnement d’un arrimage direct. La STF correspond à la tension résiduelle créée par le tendeur et constitue une donnée centrale pour l’arrimage par frottement. Une LC élevée ne compense pas automatiquement une STF insuffisante.

Les crochets doigts rapprochés conviennent-ils à tous les camions ?

Non. Ils sont adaptés à de nombreux points d’ancrage courants, mais leur compatibilité dépend de l’ouverture, de la section et de la position du point d’accrochage. Le crochet doit pouvoir entrer correctement, porter dans le fond et rester stable sous tension. En cas d’incompatibilité, il faut sélectionner une autre terminaison.

Commander une sangle d’arrimage camion 50 mm adaptée

Sélectionnez la longueur utile et le coloris correspondant à votre organisation de transport. Avant commande, vérifiez la compatibilité des crochets doigts rapprochés avec les points d’ancrage du véhicule ainsi que l’adéquation de la LC 2 500 daN et de la STF 400 daN avec la méthode d’arrimage retenue.

Pour une application particulière, une forte tension de plaquage, une terminaison différente ou un chargement présentant des contraintes spécifiques, l’équipe Corderie Weiss peut orienter le choix vers la configuration la plus cohérente.
