Élingue textile ronde EN 1492-2

Élingues rondes de levage EN 1492-2 – Gamme professionnelle

Les élingues rondes de levage sont des accessoires textiles conçus pour les professionnels qui recherchent une solution souple, maniable et peu agressive pour la manutention de charges.

Utilisées en industrie, maintenance, BTP, logistique, chaudronnerie, montage ou fabrication, elles permettent de lever des pièces de formes très différentes tout en limitant le marquage des surfaces peintes, usinées ou finies.

La gamme comprend plusieurs constructions répondant à des besoins différents :

• élingues rondes standard pour le levage textile courant ;
• élingues rondes couture milieu à double gaine ;
• élingues rondes COBRA / COBRA+ à construction compacte spécifique ;
• élingues rondes à gaine renforcée avec témoin d’usure pour faciliter le suivi de l’état du textile ;
• variantes spécifiques avec crochets ou finition noire selon les applications.

Ces différentes constructions relèvent de la logique de levage textile définie par la norme européenne EN 1492-2 pour les modèles concernés.

Le choix ne doit jamais se limiter au poids de la charge ou à la couleur de l’élingue.

La démarche correcte est :

charge → centre de gravité → mode d’élingage → angles → CMU → construction → longueur → zones de contact → protections → accessoires.

Pour approfondir les modes de prise, les angles et les contrôles, consulter le guide technique pour choisir une élingue ronde EN 1492-2.

Choisir la bonne famille d’élingue ronde

Toutes les élingues rondes ne répondent pas exactement au même besoin.

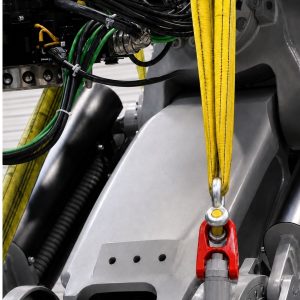

Élingues rondes standard : la solution polyvalente

Les élingues rondes standard EN 1492-2 constituent la solution classique pour les opérations de levage textile en atelier, sur chantier, en maintenance ou en manutention industrielle.

La gamme couvre notamment les CMU suivantes :

• 1 tonne ;
• 2 tonnes ;
• 3 tonnes ;
• 4 tonnes ;
• 5 tonnes ;
• 6 tonnes ;
• 8 tonnes ;
• 10 tonnes ;
• 12 tonnes.

Cette famille comprend également certaines configurations spécifiques, notamment des élingues rondes équipées de crochets et une version noire destinée aux environnements scéniques.

L’élingue standard est particulièrement adaptée lorsque l’on recherche :

• une solution simple à identifier ;
• une large plage de capacités ;
• une bonne souplesse autour de la charge ;
• une manipulation régulière ;
• un excellent compromis entre capacité, masse et encombrement.

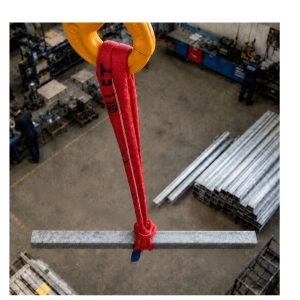

Élingues rondes couture milieu : double gaine et construction spécifique

Les élingues rondes couture milieu EN 1492-2 utilisent une construction à double gaine avec couture longitudinale centrale.

La gamme comprend actuellement des capacités :

• 1 tonne ;
• 2 tonnes ;
• 3 tonnes ;
• 4 tonnes ;
• 5 tonnes ;
• 6 tonnes ;
• 8 tonnes.

Ces élingues sont réalisées en polyester haute ténacité et conservent les principaux avantages du levage textile :

• souplesse ;
• faible masse ;
• manipulation rapide ;
• contact moins agressif avec les pièces sensibles ;
• identification claire de la capacité.

La couture centrale fait partie de la construction de la gaine. Elle doit être examinée lors des contrôles au même titre que :

• les zones d’abrasion ;
• les coupures ;
• les brûlures ;
• la gaine ;
• l’étiquette.

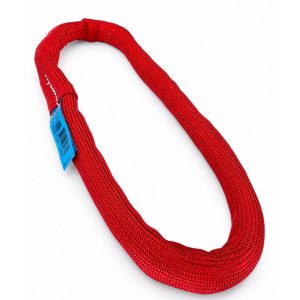

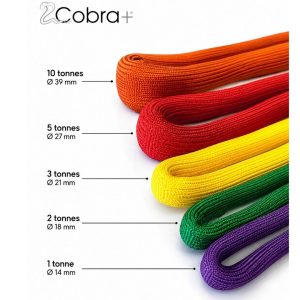

Élingues rondes COBRA / COBRA+ : priorité à la compacité

Les élingues rondes COBRA / COBRA+ utilisent une construction différente de l’élingue ronde traditionnelle.

Leur gaine tressée compacte permet d’obtenir une élingue présentant une bonne tenue de forme et un diamètre de brin contenu.

Cette construction devient particulièrement intéressante lorsque :

• l’espace disponible dans le crochet ou la manille est limité ;
• plusieurs élingues doivent être positionnées dans un accessoire ;
• la compacité facilite la mise en place ;
• l’opérateur recherche une élingue offrant une bonne tenue en main ;
• la réduction de l’encombrement facilite les manipulations répétitives.

Selon les modèles disponibles, la gamme COBRA comprend notamment des capacités de 1, 2, 3, 5 et 10 tonnes.

La COBRA reste une élingue textile : sa construction plus compacte ne la rend pas résistante par principe aux arêtes vives, aux surfaces coupantes ou aux mauvaises géométries de travail.

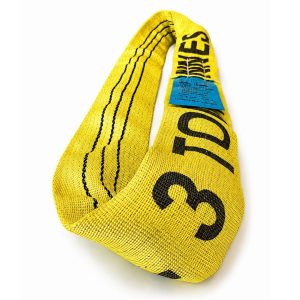

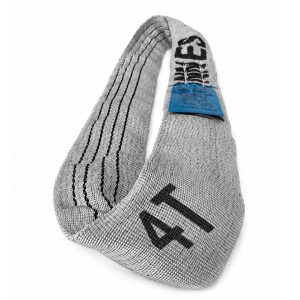

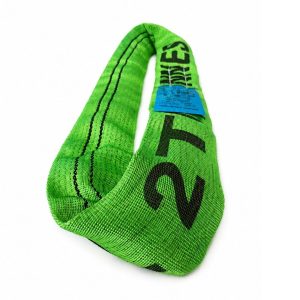

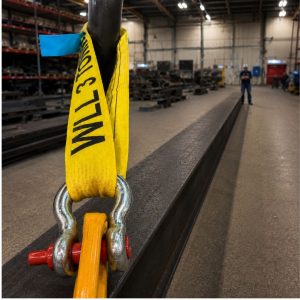

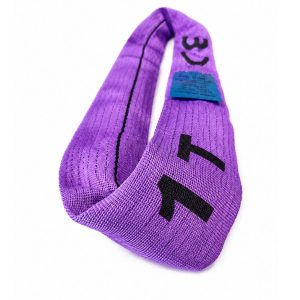

Élingues rondes avec gaine renforcée et témoin d’usure

Les élingues rondes à gaine renforcée avec témoin d’usure EN 1492-2 sont particulièrement adaptées lorsque le contrôle de l’état de l’élingue constitue un enjeu important dans l’organisation du levage.

La gamme couvre actuellement :

• 1 tonne ;
• 2 tonnes ;
• 3 tonnes ;
• 4 tonnes ;
• 5 tonnes ;
• 6 tonnes ;
• 8 tonnes.

La construction associe :

• une âme textile porteuse ;
• une gaine extérieure renforcée ;
• un témoin d’usure intégré sous la trame.

Lorsque les fils témoins deviennent visibles, l’élingue doit faire l’objet d’un contrôle par une personne compétente avant de décider de son maintien en service.

Le témoin d’usure est une aide à l’inspection : il ne remplace jamais le contrôle de toute l’élingue.

Il faut également rechercher :

• coupures ;
• abrasion localisée ;
• perforations ;
• brûlures ;
• déformation ;
• contamination ;
• perte d’identification.

Standard, couture milieu, COBRA ou gaine renforcée : comment décider ?

Aucune de ces constructions ne doit être considérée comme anti-coupure simplement en raison de sa gaine.

EN 1492-2 : norme européenne des élingues rondes textiles

La EN 1492-2 est la norme européenne applicable aux élingues rondes en textiles chimiques destinées aux opérations générales de levage entrant dans son domaine d’application.

Elle traite notamment :

• de la conception ;
• des caractéristiques de l’élingue ;
• des exigences de sécurité ;
• des méthodes de détermination de capacité ;
• des essais ;
• du marquage ;
• des informations d’utilisation.

Les élingues concernées peuvent notamment être fabriquées en :

• polyester ;
• polyamide ;
• polypropylène ;

selon la construction concernée.

Pour la gamme présentée ici, le polyester constitue la matière principale des références proposées.

Coefficient 7:1 : ce qu’il signifie réellement

Les élingues rondes EN 1492-2 présentées dans les gammes concernées utilisent un coefficient d’utilisation de 7:1.

Ce coefficient intervient dans la conception et le dimensionnement de l’élingue.

Il ne signifie jamais :

• que l’on dispose de sept fois la CMU en utilisation ;
• qu’une surcharge temporaire est acceptable ;
• que l’on peut compenser un mauvais angle ;
• que les à-coups sont autorisés.

La CMU indiquée sur l’étiquette reste la limite d’utilisation correspondant à la configuration prévue.

CMU : partir de la charge réelle et non de la couleur

Le code couleur facilite l’identification des capacités sur de nombreuses élingues rondes EN 1492-2.

Mais la couleur ne doit jamais constituer le seul moyen d’identifier une élingue.

Avant levage, il faut pouvoir vérifier :

• la CMU ;
• la longueur utile ;
• la matière ;
• l’identification ;
• la traçabilité ;
• le mode d’utilisation prévu ;
• l’état de l’élingue.

Une élingue dont l’étiquette est absente ou illisible doit être écartée si sa capacité et son identification ne peuvent plus être établies.

La CMU dépend aussi du mode d’élingage

Une même élingue ronde peut présenter des capacités différentes selon la façon dont elle est utilisée.

Les principaux modes sont :

• levage direct ;
• levage en panier ;
• prise en étranglement ;
• montage à plusieurs brins.

Il ne faut donc jamais choisir une élingue uniquement à partir de sa CMU nominale sans tenir compte de la configuration réelle.

Levage direct

En levage direct, l’élingue travaille dans une configuration simple entre le point de suspension et la charge ou l’accessoire associé.

Il faut vérifier :

• que la CMU correspond à la charge ;
• que l’élingue reste correctement positionnée ;
• qu’elle n’est ni pincée ni vrillée ;
• que le rayon de contact est adapté ;
• que le crochet ou la manille ne l’écrase pas.

Levage en panier

En panier, l’élingue passe sous la charge et ses deux côtés remontent vers le point supérieur.

Cette configuration doit être étudiée selon :

• l’angle entre les brins ;
• la stabilité de la charge ;
• le centre de gravité ;
• les zones d’appui ;
• le risque de déplacement de l’élingue.

Deux parties d’élingue visibles ne signifient pas automatiquement que la capacité utilisable est multipliée par deux.

Le facteur applicable doit correspondre au mode de prise et aux angles réellement obtenus.

Prise en étranglement

En étranglement, l’élingue forme une boucle qui se resserre autour de la charge.

Cette configuration réduit la capacité utilisable par rapport à une prise directe et nécessite une attention particulière au comportement de la charge.

Vérifier notamment :

• que la prise ne peut pas glisser ;
• que la pièce n’est pas conique ;
• que la surface n’est pas excessivement grasse ou glissante ;
• que l’élingue ne vient pas sur une arête ;
• que le rayon de courbure reste compatible.

Une prise qui se déplace pendant la pré-tension doit être corrigée avant le décollage complet.

Angles : le piège des montages à plusieurs brins

Lorsque plusieurs élingues participent au levage, l’effort dans chaque brin dépend directement de son angle.

Plus un brin s’éloigne de la verticale :

• plus sa tension augmente ;
• plus la composante horizontale appliquée à la charge augmente ;
• plus la configuration devient exigeante.

Il est donc faux de raisonner simplement :

poids de la charge ÷ nombre d’élingues.

Il faut intégrer :

• les angles ;
• le centre de gravité ;
• la position des points ;
• la longueur des brins ;
• la rigidité de la charge ;
• la répartition réellement observée sous pré-tension.

Centre de gravité : le textile ne corrige pas une mauvaise géométrie

La souplesse d’une élingue ronde facilite la mise en place, mais elle ne peut pas stabiliser une charge dont les points ont été mal choisis.

Avant le levage, déterminer :

• la masse de la charge ;
• la position du centre de gravité ;
• la position des appuis ;
• la manière dont la charge va se placer une fois libérée.

Si le centre de gravité n’est pas correctement situé par rapport au système de suspension, la charge peut :

• basculer ;
• pivoter ;
• glisser ;
• surcharger une élingue ;
• déplacer une prise en étranglement.

Une charge prenant une assiette imprévue pendant la mise sous tension doit être reposée.

La longueur utile intervient directement dans le levage

La longueur doit être choisie en fonction :

• de la hauteur disponible sous crochet ;
• de la taille de la charge ;
• du mode de prise ;
• de l’écartement des points ;
• des angles recherchés.

Une élingue trop courte peut entraîner :

• des angles trop ouverts ;
• une tension plus importante ;
• un mauvais positionnement sur la charge ;
• un pincement dans les accessoires.

Une longueur excessive peut au contraire augmenter inutilement le tirant d’air et compliquer le positionnement.

Élingue ronde ou sangle plate ?

Les élingues rondes et les sangles plates appartiennent toutes deux au levage textile professionnel, mais leur géométrie est différente.

Lorsque la priorité est d’augmenter la surface d’appui sur la pièce, consulter les sangles plates de levage EN 1492-1.

Élingue ronde ou élingue acier ?

L’élingue ronde devient particulièrement intéressante lorsque :

• la charge est peinte ;
• la surface est usinée ;
• le marquage doit être limité ;
• la manipulation manuelle est fréquente ;
• la souplesse facilite l’installation autour de la charge.

Une solution métallique peut être préférable lorsque :

• l’environnement est fortement abrasif ;
• la température est incompatible avec le textile ;
• les agressions mécaniques sont importantes ;
• une architecture chaîne ou câble spécifique est nécessaire.

Pour ces applications, comparer avec les élingues de levage acier.

Arêtes vives : le risque principal en levage textile

Une élingue ronde ne doit pas travailler directement sur :

• une arête vive ;
• une bavure métallique ;
• une tôle coupante ;
• un profilé agressif ;
• une surface fortement abrasive ;
• un point créant une forte concentration de pression.

Une gaine standard, renforcée ou tressée n’est jamais une autorisation à travailler sans protection.

Une arête peut :

• couper la gaine ;
• atteindre l’âme porteuse ;
• abraser progressivement le textile ;
• provoquer une rupture locale pendant le levage.

Lorsque la géométrie de la charge présente un risque, utiliser des protections contre les angles vifs adaptées au levage.

Une protection doit rester en place pendant toute la manutention

Une protection efficace doit :

• couvrir toute la zone agressive ;
• rester positionnée pendant la pré-tension ;
• ne pas se déplacer lors du levage ;
• supporter la pression de contact ;
• être adaptée au niveau d’abrasion ou de coupure.

Une protection déplacée de quelques centimètres peut rendre de nouveau l’élingue directement exposée à l’arête.

Ne pas faire glisser une élingue ronde sous charge

Une élingue coincée sous une charge ne doit pas être retirée par traction forcée.

Le frottement sous pression peut :

• abraser la gaine ;
• échauffer localement le textile ;
• endommager l’âme porteuse ;
• créer un défaut qui n’est pas immédiatement visible.

La charge doit être suffisamment libérée avant de récupérer l’élingue.

Crochets et manilles : attention au pincement du textile

La souplesse d’une élingue ronde ne signifie pas qu’elle peut être forcée dans n’importe quel accessoire.

Un crochet ou une manille trop étroit peut :

• comprimer excessivement l’élingue ;
• pincer la gaine ;
• créer un rayon de courbure défavorable ;
• superposer plusieurs épaisseurs de textile ;
• empêcher une répartition normale des fibres.

L’accessoire associé doit être compatible avec :

• la CMU ;
• la largeur ou le diamètre apparent de l’élingue ;
• le rayon d’appui ;
• la direction de traction.

Pour les points de liaison, consulter les anneaux de levage et manilles.

Charge large : quand utiliser un palonnier ?

Sur une charge large, les élingues peuvent être contraintes de travailler avec des angles trop ouverts.

Un palonnier de levage peut permettre :

• de rapprocher les brins de la verticale ;
• de mieux répartir les points de prise ;
• de réduire les efforts horizontaux ;
• de maîtriser le levage de charges longues ou larges.

Le palonnier n’est donc pas réservé aux très fortes charges : il devient pertinent dès que la géométrie l’exige.

Température et environnement

Les limites thermiques dépendent de la matière et de la construction de l’élingue.

Les modèles polyester concernés par cette gamme peuvent présenter une plage d’utilisation allant jusqu’à -40 °C à +100 °C selon leur documentation.

Il faut néanmoins vérifier les caractéristiques exactes du modèle utilisé avant toute exposition à des conditions inhabituelles.

Éviter notamment :

• les flammes ;
• les surfaces brûlantes ;
• les projections de soudure ;
• les sources de chaleur importantes ;
• les conditions dépassant les limites indiquées par le fabricant.

Produits chimiques : la compatibilité doit être validée

Une élingue textile peut être dégradée par certains produits chimiques sans présenter immédiatement une détérioration évidente.

La compatibilité dépend notamment :

• de la matière de l’élingue ;
• du produit chimique ;
• de sa concentration ;
• de la température ;
• de la durée d’exposition.

Une élingue ayant subi une contamination inconnue doit être isolée et examinée avant toute réutilisation.

Contrôle avant chaque utilisation

Avant le levage, prendre réellement l’élingue en main et examiner toute sa circonférence.

• vérifier que l’étiquette est présente et lisible ;
• confirmer la CMU ;
• contrôler la longueur ;
• identifier le type d’élingue ;
• inspecter toute la gaine ;
• examiner les coutures lorsqu’elles existent ;
• contrôler le témoin d’usure sur les modèles concernés ;
• rechercher coupures et perforations ;
• rechercher les zones fortement abrasées ;
• contrôler les traces de brûlure ou de fusion ;
• rechercher toute déformation anormale ;
• vérifier l’absence de nœud ;
• vérifier l’absence de contamination suspecte ;
• examiner les zones ayant déjà travaillé sur des angles ;
• contrôler les protections prévues ;
• vérifier la compatibilité des crochets et manilles.

Quand retirer une élingue ronde du service ?

Une élingue doit être écartée notamment lorsque l’on constate :

• étiquette absente ou illisible ;
• CMU impossible à identifier ;
• gaine coupée ;
• âme porteuse visible ;
• perforation importante ;
• abrasion profonde ou très localisée ;
• brûlure ;
• fusion ;
• durcissement anormal du textile ;
• couture endommagée ;
• déformation inhabituelle ;
• contamination chimique suspecte ;
• nœud ou modification volontaire ;
• surcharge présumée ;
• incident susceptible d’avoir affecté l’intégrité du matériel.

En cas de doute sur l’état de l’âme porteuse, l’élingue doit rester hors service jusqu’à décision d’une personne compétente.

Une gaine intacte ne suffit pas toujours

L’élément porteur principal d’une élingue ronde se trouve à l’intérieur de la gaine.

Il faut donc être particulièrement vigilant après :

• un écrasement ;
• une surcharge présumée ;
• un choc ;
• une exposition à la chaleur ;
• une forte compression dans un accessoire ;
• un glissement sous charge.

Une gaine qui paraît extérieurement encore correcte ne permet pas toujours d’exclure une sollicitation anormale de l’âme.

Ne jamais nouer une élingue ronde

Une élingue trop longue ne doit jamais être raccourcie par :

• un nœud ;
• une torsion ;
• une liaison improvisée ;
• une modification de la gaine ;
• un système non prévu par le fabricant.

Il faut utiliser une longueur réellement adaptée à la manutention.

Pré-tension : contrôler avant le décollage complet

1. confirmer la masse réelle de la charge ;
2. identifier son centre de gravité ;
3. choisir le mode d’élingage ;
4. contrôler la CMU nécessaire ;
5. mettre en place les protections ;
6. positionner correctement les élingues ;
7. supprimer tout vrillage ;
8. mettre progressivement sous tension ;
9. observer le comportement de la charge ;
10. contrôler les zones de contact ;
11. vérifier l’absence de glissement ;
12. vérifier la répartition réelle des efforts ;
13. poursuivre uniquement lorsque la charge est stable.

La pré-tension est un contrôle mécanique de la configuration, pas simplement le début du mouvement.

Vérification périodique des élingues rondes

En France, les accessoires de levage concernés doivent être soumis à une vérification périodique tous les douze mois comportant un examen de leur état de conservation.

Cette vérification réglementaire ne remplace jamais :

• l’inspection avant utilisation ;
• le contrôle après un incident ;
• la mise à l’écart immédiate d’une élingue douteuse ;
• un suivi plus fréquent lorsque les conditions d’utilisation l’exigent.

Stockage et entretien

Après utilisation :

• retirer les salissures importantes ;
• laisser sécher les élingues humides ;
• les stocker dans un endroit sec ;
• éviter une exposition prolongée aux UV ;
• les éloigner des sources de chaleur ;
• éviter tout contact avec des produits chimiques non maîtrisés ;
• éviter l’écrasement sous du matériel ;
• préserver les étiquettes ;
• séparer clairement les élingues mises au rebut.

Domaines d’utilisation

Les élingues rondes de levage sont utilisées notamment dans :

• l’industrie ;
• la maintenance ;
• les ateliers mécaniques ;
• la chaudronnerie ;
• la métallerie ;
• la fabrication industrielle ;
• le BTP ;
• la construction ;
• la logistique ;
• la manutention interne ;
• le montage de structures ;
• la manutention de pièces peintes ;
• le levage de pièces usinées ;
• la manutention de charges sensibles au contact métallique.

Avantages des élingues rondes de levage

Souplesse

La forme tubulaire permet à l’élingue de s’adapter facilement à de nombreuses géométries de charges.

Faible masse

Le textile facilite le transport, la mise en place et le rangement par rapport à de nombreuses solutions métalliques.

Protection des surfaces

L’élingue ronde limite le contact agressif avec les pièces peintes ou usinées, sous réserve d’utiliser des protections lorsque la géométrie présente une arête.

Large choix de constructions

Standard, couture milieu, COBRA ou gaine renforcée permettent de sélectionner une architecture réellement adaptée à la fréquence de travail et aux contraintes du chantier.

Large gamme de capacités

Selon la famille, les élingues proposées permettent de couvrir aussi bien les manutentions courantes que des charges beaucoup plus importantes.

Erreurs fréquentes à éviter

Choisir uniquement par couleur

La couleur est un repère. L’étiquette reste la référence d’identification.

Confondre CMU nominale et capacité dans toutes les configurations

Le mode d’élingage et les angles modifient la capacité réellement utilisable.

Penser qu’une gaine renforcée résiste à une arête vive

Une gaine renforcée améliore certaines conditions d’usure mais ne remplace pas une protection adaptée.

Négliger le centre de gravité

Une charge mal équilibrée peut glisser ou surcharger certains brins.

Faire glisser l’élingue sous charge

Le frottement sous pression peut détériorer rapidement la gaine et l’âme.

Nouer l’élingue

Une longueur incorrecte doit être remplacée par une longueur adaptée.

Continuer à utiliser une élingue sans identification

Une capacité supposée à partir de la seule couleur n’est pas suffisante.

Compléter une configuration de levage

Une élingue ronde n’est qu’un élément du système de levage.

Selon l’opération, il peut également être nécessaire de sélectionner :

• des protections pour élingues contre les angles vifs ;
• des anneaux de levage et manilles ;
• un palonnier de levage pour maîtriser les angles ;
• un appareil adapté parmi les palans, treuils et appareils de levage ;
• une sangle plate lorsque la surface d’appui doit être augmentée ;
• une élingue acier lorsque l’environnement n’est pas adapté au textile.

La CMU de l’ensemble reste limitée par le composant le moins capable du système de levage.

FAQ

Quelle élingue ronde choisir entre standard, couture milieu, COBRA et gaine renforcée ?

La standard convient à la majorité des opérations courantes. La couture milieu utilise une construction double gaine spécifique. La COBRA privilégie la compacité et la tenue de forme. La gaine renforcée avec témoin d’usure est particulièrement intéressante lorsque le suivi visuel de l’état du textile doit être facilité. Dans tous les cas, la CMU, le mode d’élingage, les angles et les zones de contact restent prioritaires.

Une élingue ronde peut-elle travailler directement sur une arête vive ?

Non. Une arête, une bavure ou une surface abrasive peut couper ou détériorer rapidement le textile. Une protection adaptée doit être utilisée lorsque la configuration présente ce risque.

La couleur suffit-elle pour identifier la CMU ?

Non. La couleur constitue un repère visuel, mais l’étiquette et le marquage doivent rester lisibles. La CMU, la longueur, l’identification et les caractéristiques nécessaires à l’utilisation doivent pouvoir être confirmées avant le levage.

Élingues rondes : choisir la construction avant de choisir la couleur

La catégorie des élingues rondes ne se résume pas à une seule construction.

Elle permet de choisir entre :

• élingues rondes standard pour la polyvalence ;
• couture milieu pour leur construction textile spécifique ;
• COBRA / COBRA+ pour la compacité ;
• gaine renforcée avec témoin d’usure pour faciliter le suivi de l’état du textile.

La bonne décision ne commence donc pas par :

« quelle couleur dois-je acheter ? »

Elle commence par :

charge → centre de gravité → mode de prise → angles → CMU → construction → longueur → protection.

Pour aller plus loin sur les modes d’élingage, les critères de contrôle, les arêtes, les différences avec une sangle plate ou une élingue acier et les règles de mise au rebut, consulter le guide complet des élingues rondes EN 1492-2.
