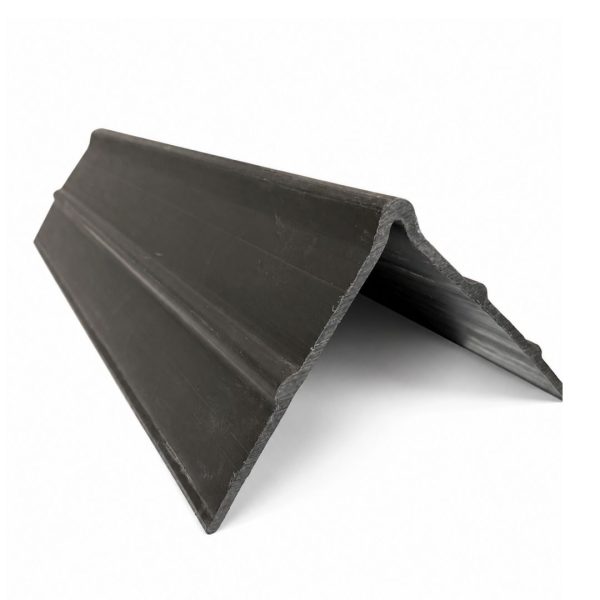

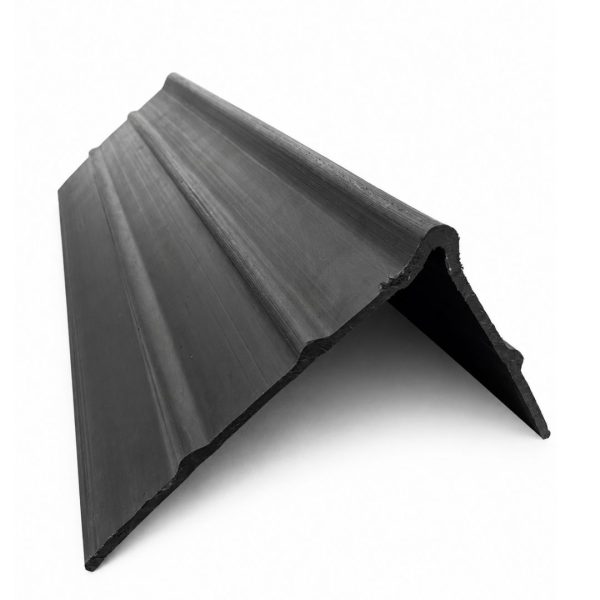

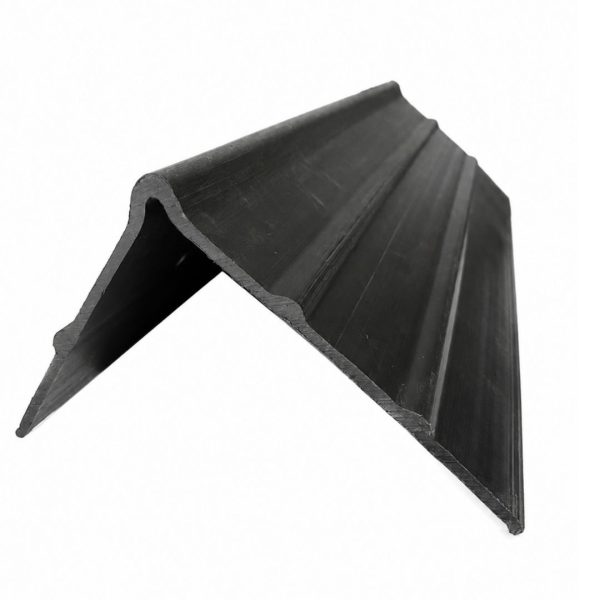

Cornière de protection PVC 2,4 m pour sangles d’arrimage

Cette cornière de protection en PVC de 2,40 m est destinée aux opérations d’arrimage de charges longues, palettes, profilés, tôles, caisses et marchandises industrielles transportées sur plateau, semi-remorque ou véhicule professionnel. Elle s’interpose entre la charge et la sangle afin de protéger le textile, limiter les concentrations de pression et maintenir un passage plus régulier de la sangle sur la charge.

Sa longueur de 2,40 m permet de protéger une zone étendue du chargement avec une seule cornière. Elle est adaptée aux largeurs de sangles couramment utilisées en arrimage professionnel, de 25 à 75 mm.

Choisir le bon produit

Cette cornière est particulièrement adaptée lorsqu’une protection continue sur une grande longueur est préférable à plusieurs protections ponctuelles.

Elle constitue un choix pertinent pour :

• protéger une sangle passant sur la longueur d’une charge ;
• répartir l’effort sur plusieurs éléments juxtaposés ;
• protéger des profilés, tôles, panneaux, caisses ou charges palettisées ;
• éviter que la sangle ne porte directement sur un angle marqué ;
• limiter les traces ou pressions concentrées sur la marchandise ;
• maintenir une trajectoire plus régulière de la sangle pendant la mise en tension.

Pour une protection uniquement localisée sur un angle ou une petite zone de contact, un coin de protection pour sangle d’arrimage peut être plus adapté.

Une cornière de protection longueur 1,2 m est également disponible lorsque la zone à protéger ne nécessite pas une longueur de 2,40 m. Cette variante de 1,20 m est bien présente dans la gamme actuelle Weiss.

Point essentiel : protection ne signifie pas compatibilité avec toute arête

Une cornière protège la sangle contre les frottements, l’abrasion et les concentrations de pression, mais elle ne doit pas être considérée comme une autorisation systématique de faire travailler une sangle textile sur une arête métallique réellement coupante.

La protection doit créer un rayon de passage suffisant, rester stable pendant le transport et être adaptée à la pression exercée. Si l’arête reste agressive, mobile, très serrée ou susceptible de couper le textile malgré la cornière, la configuration d’arrimage doit être revue.

Pourquoi utiliser une cornière longue en arrimage ?

Lors d’un arrimage couvrant, la sangle est tendue au-dessus de la charge. Aux changements de direction, l’effort se concentre naturellement sur les angles.

Sans protection adaptée, plusieurs problèmes peuvent apparaître :

• abrasion progressive du textile ;
• pincement de la sangle ;
• pression localisée sur la marchandise ;
• mauvais positionnement du textile ;
• déplacement du point de contact pendant le transport ;
• transmission imparfaite de la tension d’un côté à l’autre de la charge.

La cornière crée une interface entre le chargement et la sangle. Elle contribue ainsi à protéger le textile, répartir la pression, stabiliser son passage et améliorer les conditions de transmission de la tension autour de l’angle.

Caractéristiques techniques

Les valeurs de longueur, poids, référence et largeurs de sangles sont celles actuellement associées à cette fiche produit.

Une protection adaptée aux sangles d’arrimage poids lourds

La longueur de 2,40 m correspond particulièrement bien aux besoins rencontrés sur les chargements professionnels :

• palettes ou lots de grande largeur ;
• poutrelles et profilés ;
• tôles et éléments métalliques ;
• panneaux et éléments préfabriqués ;
• caisses industrielles ;
• charges longues ou regroupées ;
• transports sur plateau ;
• semi-remorques et véhicules poids lourds.

Pour les opérations courantes de transport routier, la cornière peut être utilisée avec les sangles d’arrimage poids lourds 50 mm.

Pour les charges lourdes ou volumineuses compatibles avec un arrimage textile, elle peut également être associée aux sangles d’arrimage 75 mm. Ces deux familles sont actuellement proposées sur le site Corderie Weiss.

La largeur de la sangle ne doit toutefois jamais être utilisée seule comme critère de dimensionnement. La LC, la STF, la méthode d’arrimage, la géométrie, les points d’ancrage et les terminaisons restent déterminants pour le choix du système complet.

La cornière ne modifie pas la capacité de la sangle

La présence d’une cornière de protection ne permet pas d’augmenter la LC ou la STF d’une sangle.

Elle protège et guide le textile au niveau de la charge, mais les capacités d’arrimage restent celles indiquées sur l’étiquette et correspondant au système utilisé.

En particulier :

• la LC reste la capacité d’arrimage du système dans la configuration prévue ;
• la STF reste la force de tension normalisée utilisée principalement en arrimage couvrant ;
• la largeur de la sangle ne permet pas à elle seule d’en déduire la capacité ;
• une protection ne compense pas un nombre insuffisant de sangles, un mauvais angle ou des points d’ancrage inadaptés.

Mise en place de la cornière

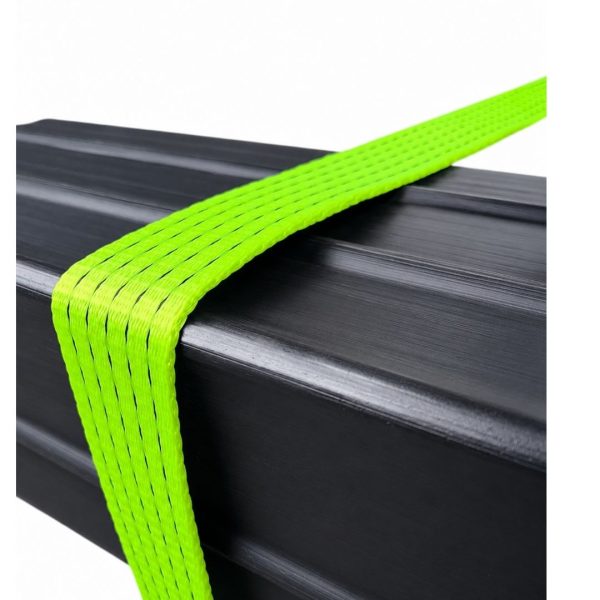

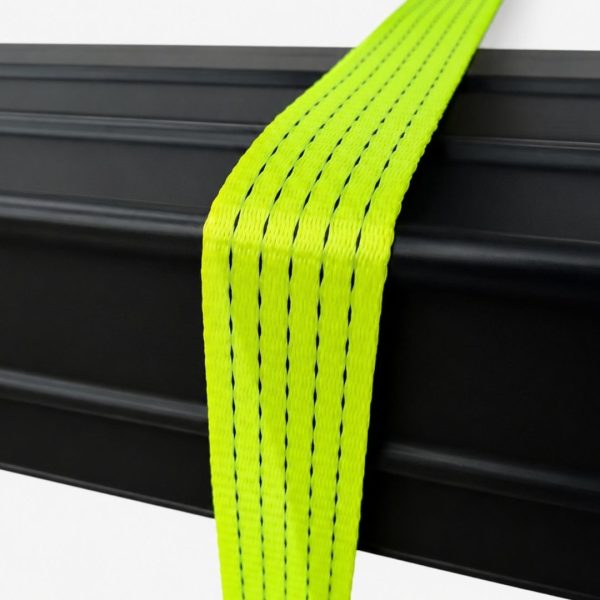

Positionner la cornière sur la zone du chargement où la sangle change de direction ou risque de subir une pression importante.

Avant la mise en tension :

1. vérifier que la cornière repose correctement sur la charge ;
2. contrôler qu’elle ne bascule pas et ne puisse pas se déplacer facilement ;
3. positionner la sangle à plat, sans vrille ;
4. centrer le textile sur la zone utile de la cornière ;
5. vérifier qu’aucune arête coupante ne reste en contact avec la sangle ;
6. reprendre le mou avant d’actionner le tendeur ;
7. observer le comportement de la cornière pendant la mise en tension.

La protection doit rester correctement positionnée après tension.

Après les premiers kilomètres ou lorsque la nature de la charge peut provoquer un tassement ou un déplacement, l’ensemble du dispositif d’arrimage doit être recontrôlé conformément à la méthode d’arrimage retenue.

Répartition de la pression sur la marchandise

L’intérêt d’une cornière longue ne se limite pas à protéger la sangle.

Sur une charge sensible à la pression, elle permet également de distribuer l'effort sur une zone plus étendue qu’un contact direct de la sangle sur un angle.

Cet aspect est particulièrement important avec une sangle présentant une STF élevée : augmenter la précontrainte augmente également la pression exercée sur la charge. Une caisse, une palette ou un emballage compressible peut être détérioré ou se tasser sous une tension excessive.

La cornière participe à la répartition de cette pression, mais elle ne dispense donc jamais de vérifier que la marchandise peut supporter l’effort appliqué.

Applications professionnelles

Cette cornière PVC 2,40 m est adaptée notamment aux secteurs suivants :

• transport routier ;
• logistique industrielle ;
• métallurgie ;
• chaudronnerie ;
• construction métallique ;
• négoce de matériaux ;
• BTP ;
• fabrication mécanique ;
• transport de machines et équipements ;
• chargements sur plateaux et semi-remorques.

Elle est particulièrement intéressante lorsque plusieurs produits ou éléments d’une même charge doivent être maintenus sous une protection continue.

Limites d’utilisation et points de vigilance

Avant chaque utilisation, vérifier systématiquement :

• que la longueur de la cornière correspond à la zone à protéger ;
• que la sangle reste correctement positionnée ;
• que la cornière est stable sur le chargement ;
• qu’elle ne présente pas de casse ou de détérioration susceptible d’agresser le textile ;
• que le passage de la sangle ne crée pas un rayon trop serré ;
• qu’aucun bord réellement coupant ne reste en contact avec la sangle ;
• que la marchandise supporte la pression d’arrimage ;
• que la protection ne risque pas de glisser ou de tomber pendant le trajet.

Une sangle textile ne doit pas travailler directement sur une arête susceptible de la couper, de l’échauffer ou de provoquer une abrasion importante.

Une cornière détériorée, cassée ou devenue instable doit être retirée du service.

Contrôle avant utilisation

• Cornière intacte et sans cassure

• Surface de contact propre

• Position stable sur la charge

• Largeur de sangle compatible

• Sangle à plat et sans vrille

• Aucun contact direct avec une arête coupante

• Rayon de passage cohérent

• Marchandise capable de supporter la pression appliquée

• Cornière toujours correctement positionnée après mise en tension

• Arrimage complet dimensionné indépendamment de la protection

Compléter son système d’arrimage

La cornière fait partie du système de protection de la charge et du textile. Le choix du dispositif d’arrimage lui-même doit rester basé sur la charge à retenir, la méthode utilisée, les angles, le frottement, la LC, la STF et les points d’ancrage.

Selon la configuration, consulter :

• les protections, coins, cornières et passants pour choisir une protection adaptée à chaque zone de contact ;
• les sangles d’arrimage poids lourds 50 mm pour le transport routier courant ;
• les sangles d’arrimage 75 mm pour les charges lourdes compatibles avec l’arrimage textile ;
• le guide professionnel de l’arrimage des charges pour dimensionner le dispositif, comprendre LC, STF, angles, frottement et protections contre les arêtes.

FAQ

Pourquoi utiliser une cornière plutôt que laisser la sangle directement sur la charge ?

La cornière évite un contact direct du textile avec l’angle de la charge, répartit davantage la pression et stabilise le passage de la sangle. Elle réduit ainsi les risques d’abrasion, de pincement et de pression localisée.

Cette cornière convient-elle aux sangles de 50 et 75 mm ?

Oui. La fiche actuelle indique une compatibilité avec les sangles de 25, 35, 50 et 75 mm.

La cornière permet-elle d’utiliser une sangle sur une arête métallique vive ?

Pas automatiquement. Si le bord reste suffisamment coupant pour endommager le textile malgré la protection, il faut modifier la protection ou revoir la méthode d’arrimage. La cornière doit créer un passage stable et un rayon adapté.

Cornière PVC 2,4 m : protéger la sangle sans perdre de vue l’arrimage complet

Cette cornière de protection PVC de 2,40 m est destinée aux professionnels qui doivent protéger sur une grande longueur à la fois leurs sangles d’arrimage et les angles du chargement.

Elle est particulièrement adaptée aux transports industriels, palettes, profilés, tôles, caisses et charges longues utilisant des sangles de 25 à 75 mm.

Le choix reste simple : utiliser la cornière lorsque la sangle doit franchir une zone de contact étendue et que cette zone doit être protégée et stabilisée. Pour une arête réellement agressive ou une configuration de charge particulière, la protection et la méthode d’arrimage doivent être réévaluées avant mise sous tension.

Corderie Weiss peut accompagner le choix de la protection et du système d’arrimage en fonction de la charge, de la sangle utilisée et des conditions réelles de transp
