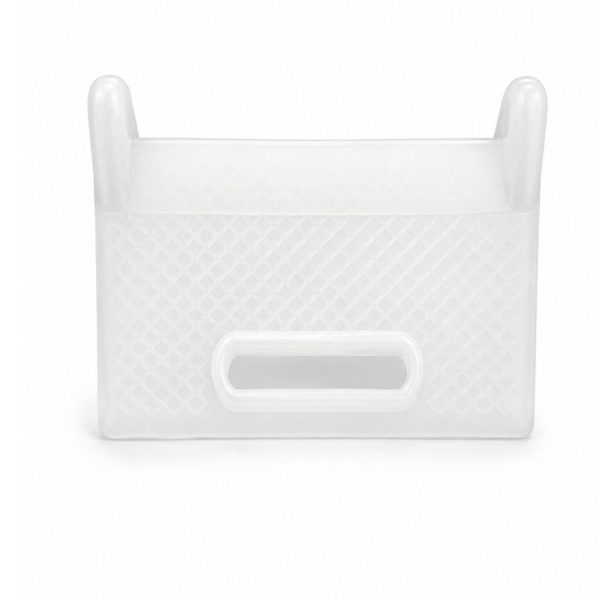

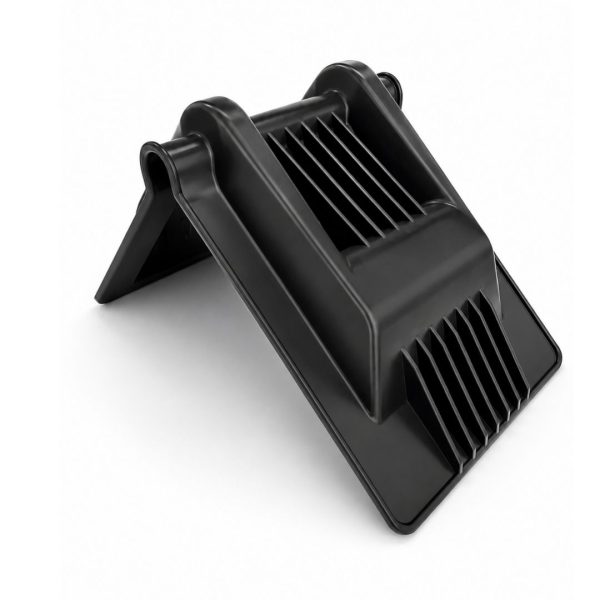

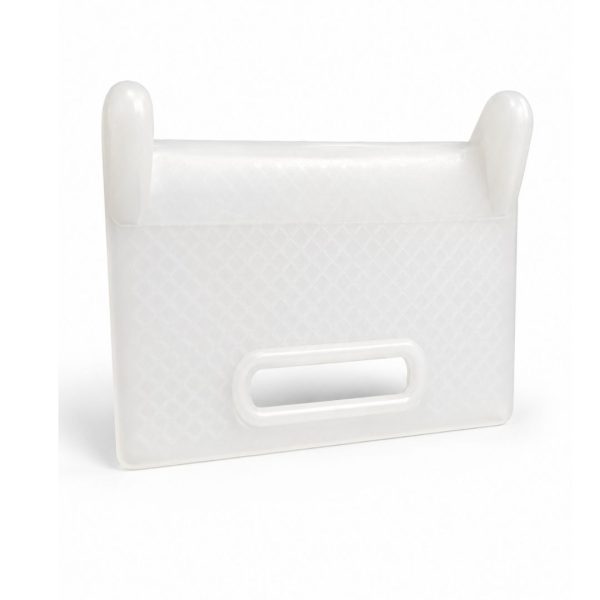

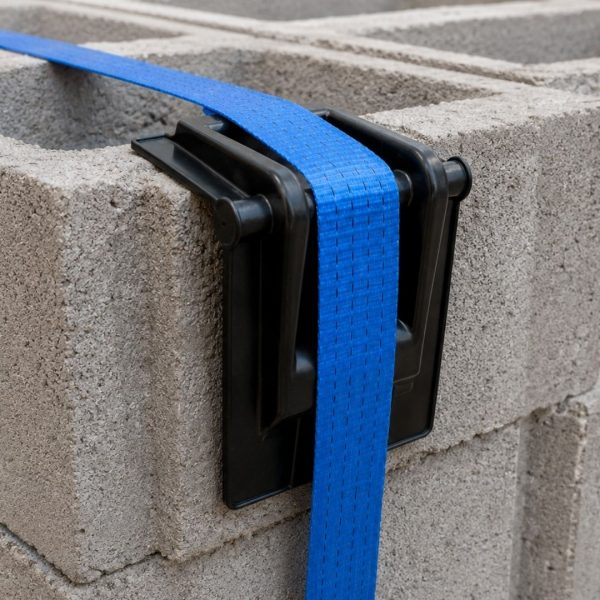

Coins de protection pour sangles d’arrimage

Les coins de protection se placent entre la sangle d’arrimage et les angles de la charge afin de limiter le contact direct du textile avec la marchandise. Ils permettent de protéger simultanément la sangle et les surfaces arrimées aux endroits où la pression et les frottements se concentrent.

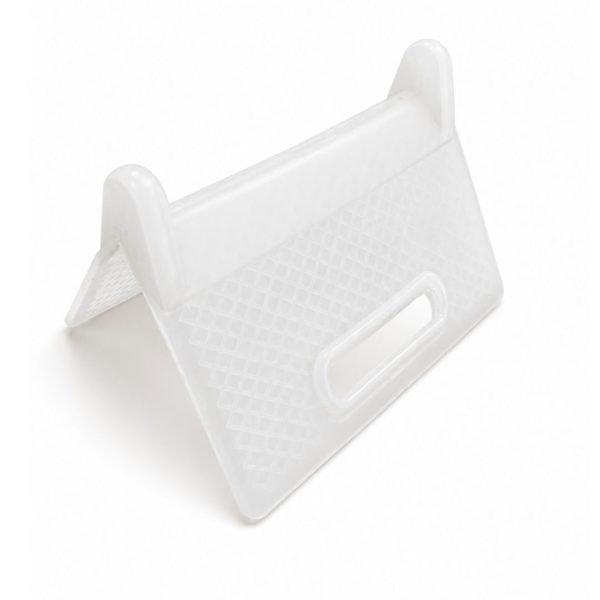

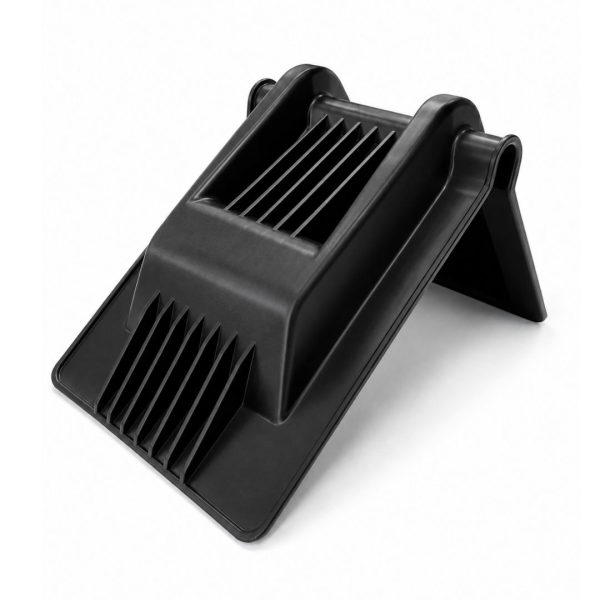

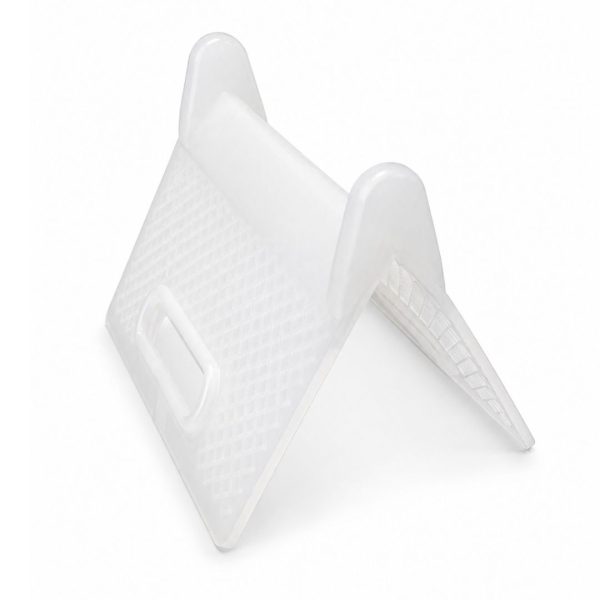

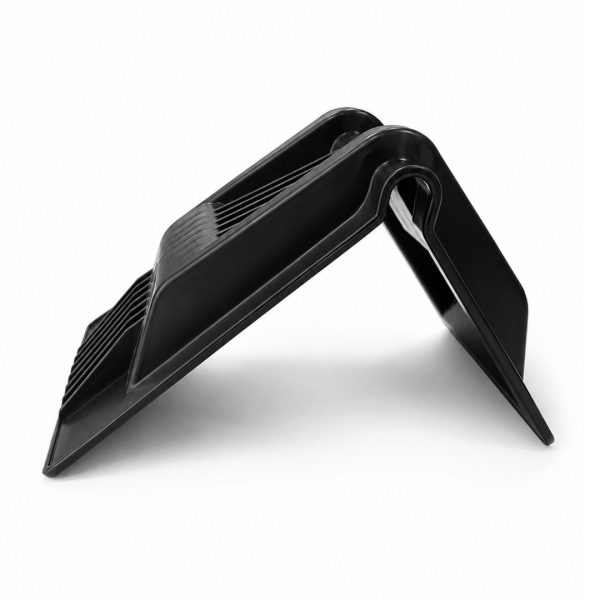

Disponibles selon plusieurs configurations pour des sangles d’arrimage de 25 à 75 mm suivant le modèle, ils constituent un accessoire simple mais essentiel lorsqu’une sangle doit franchir un angle pendant le transport.

Choisir le bon coin de protection

Le choix du coin doit commencer par la situation réelle de contact entre la sangle et la charge.

Le coin de protection est particulièrement adapté lorsque :

• la sangle passe sur un angle de palette, caisse, carton ou charge conditionnée ;
• la pression de la sangle risque de marquer ou détériorer la marchandise ;
• le textile doit être isolé d’un angle susceptible de provoquer une abrasion ;
• la sangle doit rester correctement positionnée pendant la mise en tension ;
• plusieurs chargements répétitifs présentent la même géométrie ;
• une protection localisée aux angles est suffisante.

La première compatibilité à contrôler est la largeur de la sangle. Les modèles proposés couvrent des largeurs différentes, typiquement de 25 à 75 mm selon la version choisie.

Le passage doit être suffisamment adapté pour que la sangle travaille à plat, sans pincement, sans pli et sans vrillage.

Quand le coin n’est-il pas suffisant ?

Un coin de protection n’est pas une réponse universelle à toutes les arêtes.

Si l’arête reste capable de couper, pincer ou fortement abraser la sangle malgré le coin, la configuration doit être revue avant le transport.

Pourquoi protéger une sangle au passage d’un angle ?

Une sangle d’arrimage travaille rarement uniquement sur des surfaces planes.

Lors d’un arrimage couvrant, elle peut rencontrer successivement :

• le dessus de la charge ;
• un premier angle ;
• une face verticale ;
• un second angle ;
• puis rejoindre le point d’ancrage.

Les angles sont donc des zones particulières.

Ils peuvent provoquer :

• abrasion du textile ;
• usure des lisières ;
• pression concentrée sur une faible surface ;
• dégradation de la marchandise ;
• déplacement latéral de la sangle ;
• mauvaise position du textile ;
• frottement important pendant la mise en tension.

Le rôle du coin est de créer une interface entre le textile et la charge, mais il ne dispense jamais de contrôler la géométrie complète de l’arrimage.

Protéger la sangle et la marchandise

Protection du textile

La sangle ne doit pas être directement exposée à une zone susceptible de l’endommager.

Une abrasion progressive peut affecter :

• les fibres porteuses ;
• les lisières ;
• la surface du textile ;
• la tenue de la sangle dans le temps.

La protection doit donc être installée avant apparition des détériorations, et non utilisée pour continuer à employer une sangle déjà endommagée.

Protection de la charge

La tension exercée par une sangle peut également marquer certaines marchandises.

Le coin permet de limiter le contact direct du textile sur une petite zone et de répartir l'appui sur une surface plus importante.

Cette fonction est particulièrement utile sur :

• cartons ;
• caisses ;
• palettes ;
• panneaux ;
• produits conditionnés ;
• matériaux présentant des angles sensibles.

La protection de la marchandise ne doit toutefois jamais être obtenue au détriment de l’efficacité de l’arrimage.

Largeur de sangle : vérifier la compatibilité

La fiche propose différents modèles destinés à des sangles d’arrimage de 25 à 75 mm selon la version.

Cette largeur est un critère de compatibilité du coin, mais elle ne permet jamais de déterminer la capacité d’arrimage de la sangle.

Une sangle de même largeur peut exister avec des caractéristiques différentes selon :

• sa construction ;
• le tendeur ;
• les accessoires d’extrémité ;
• la configuration une ou deux parties ;
• la LC ;
• la STF ;
• la longueur ;
• l’usage prévu.

Pour les applications poids lourds courantes, consulter également les sangles d’arrimage 50 mm.

Le coin de protection ne modifie pas la LC de la sangle

C’est un point essentiel.

Le coin est un accessoire de protection. Il ne constitue pas un élément porteur du dispositif d’arrimage.

Il n’augmente donc pas :

• la LC de la sangle ;
• la STF obtenue au tendeur ;
• la résistance du crochet ;
• la capacité du point d’ancrage ;
• le nombre de sangles nécessaires au maintien de la charge.

Il ne permet pas non plus d’utiliser une sangle insuffisamment dimensionnée.

Le calcul du système d’arrimage doit toujours être réalisé à partir des caractéristiques réelles du dispositif utilisé et de la méthode d’arrimage retenue.

LC et STF : ne pas confondre protection et dimensionnement

Le besoin de protection et le dimensionnement de l’arrimage répondent à deux questions différentes.

LC — capacité d’arrimage

La LC caractérise la capacité du dispositif d’arrimage dans les conditions prévues par son marquage.

Elle intervient notamment dans le dimensionnement d’un arrimage direct.

STF — force de tension normalisée

La STF est particulièrement importante dans un arrimage par frottement ou arrimage couvrant.

C’est la tension créée par le tendeur qui contribue à augmenter l’effort de contact entre la charge et son support.

Le coin de protection n’a pas pour fonction d’augmenter l’une ou l’autre de ces valeurs.

Son rôle est de préserver la sangle et la charge dans la zone de contact.

Le passage sur un angle mérite une attention particulière

Lorsqu’une sangle passe par-dessus une charge, la tension appliquée d’un côté n’est pas nécessairement transmise de façon identique de l’autre côté.

Le frottement entre :

• la sangle ;
• le coin ;
• la charge ;

peut influencer le comportement du système pendant la mise en tension.

Cela signifie qu’une sangle visuellement tendue d’un côté de la charge ne doit pas être considérée automatiquement comme soumise à une tension identique sur tout son cheminement.

Pour cette raison :

1. positionner correctement les protections ;
2. tendre progressivement ;
3. observer le comportement de la sangle ;
4. vérifier que les coins restent en place ;
5. contrôler l’ensemble du chargement après la mise en tension.

Le coin protège la zone de passage : il ne remplace pas le contrôle de l’arrimage.

Utilisation par paire

Pour une sangle passant sur le dessus d’une charge présentant deux angles à protéger, l’utilisation par paire permet de protéger les deux zones de contact principales.

Cependant, le nombre réel de protections doit toujours correspondre à la géométrie du chargement.

Si une même sangle rencontre davantage de zones agressives, toutes les zones susceptibles d’endommager le textile doivent être traitées.

Il ne faut donc jamais raisonner uniquement en nombre de coins : il faut raisonner en nombre de points de contact à protéger.

Mise en place correcte

1. Examiner la charge

Avant d’installer la sangle, identifier :

• les angles ;
• les arêtes ;
• les surfaces rugueuses ;
• les zones fragiles ;
• les points où la sangle peut se déplacer ;
• les éventuelles parties métalliques agressives.

2. Examiner la sangle

Vérifier notamment :

• l’état général du textile ;
• les lisières ;
• l’absence de coupure ;
• l’absence d’usure importante ;
• les coutures ;
• l’étiquette d’identification ;
• le tendeur ;
• les accessoires d’extrémité.

Une protection ne doit jamais servir à masquer une sangle détériorée.

3. Positionner les coins

Placer chaque coin exactement à l’endroit où la sangle rencontre l’angle de la charge.

Le textile doit rester :

• centré ;
• à plat ;
• sans torsion ;
• sans pli ;
• correctement guidé dans la protection.

4. Mettre progressivement en tension

Lors de la mise en tension, vérifier que le coin ne :

• glisse pas ;
• bascule pas ;
• se déforme pas anormalement ;
• découvre pas l’arête ;
• provoque pas de pincement du textile.

5. Contrôler après serrage

Une fois la tension établie, vérifier à nouveau :

• le positionnement des coins ;
• le cheminement de la sangle ;
• les points d’ancrage ;
• la stabilité du chargement ;
• l’absence de déplacement de la charge.

Caractéristiques techniques

Aucune valeur de résistance mécanique, plage de température, compatibilité chimique ou dimension précise ne doit être déduite d’un autre modèle si elle n’est pas indiquée pour la variante choisie.

Avantages concrets

Protection localisée de la sangle

Le coin évite le contact direct du textile avec l’angle de la marchandise.

Protection de la charge

Il limite la concentration directe de la pression de la sangle sur certaines surfaces sensibles.

Positionnement simple

Le coin est placé directement entre la charge et la sangle à l’endroit où la protection est nécessaire.

Adaptation à différentes largeurs

Les différents modèles permettent de protéger des sangles comprises entre 25 et 75 mm selon la version.

Réutilisation

Lorsque son état le permet et que la géométrie reste compatible, le coin peut être réutilisé sur différents chargements.

Domaines d’utilisation

Les coins de protection trouvent leur place notamment pour l’arrimage de :

• palettes ;
• caisses ;
• cartons industriels ;
• panneaux ;
• matériaux de construction ;
• éléments en bois ;
• équipements conditionnés ;
• machines protégées ou emballées ;
• chargements sur plateau ;
• marchandises transportées en camion ou remorque.

Ils sont particulièrement adaptés aux besoins des :

• transporteurs ;
• logisticiens ;
• entreprises du BTP ;
• industriels ;
• négoces de matériaux ;
• ateliers de production ;
• entreprises de maintenance ;
• professionnels de la manutention.

Le secteur d’activité ne détermine toutefois jamais à lui seul le bon modèle : c’est la largeur de la sangle et la géométrie réelle du contact qui décident.

Limites d’utilisation et points de vigilance

Ne pas utiliser un coin pour masquer une sangle endommagée

Une sangle présentant une détérioration nécessitant sa mise à l’écart doit être retirée du service.

Ajouter une protection sur la zone concernée ne rétablit pas ses caractéristiques.

Ne pas considérer toutes les arêtes comme équivalentes

Un angle de carton, un angle de palette bois et une arête métallique vive n’imposent pas les mêmes contraintes.

Plus l’arête est agressive, plus la solution de protection doit être évaluée avec vigilance.

Ne pas utiliser une protection trop petite

La sangle doit pouvoir travailler correctement dans le coin.

Une largeur ou une géométrie incompatibles peuvent provoquer :

• un pli ;
• un pincement ;
• un mauvais centrage ;
• une protection partielle ;
• un déplacement du coin.

Ne pas laisser la protection se déplacer

Le coin doit rester sur la zone qu’il est destiné à protéger pendant la mise en tension et le transport.

Ne pas confondre protection et retenue de charge

Le coin ne retient pas le chargement.

La sécurité dépend toujours du système complet :

• véhicule ;
• calage ;
• stabilité ;
• coefficient de frottement ;
• sangles ;
• LC ;
• STF ;
• points d’ancrage ;
• angles ;
• nombre de dispositifs ;
• méthode d’arrimage.

Arête vive : attention à la fausse sécurité

La présence d’un coin ne signifie jamais automatiquement qu’une sangle peut être utilisée sur n’importe quelle arête.

Il faut distinguer :

• un angle simplement marqué ;
• une surface abrasive ;
• un faible rayon ;
• une arête vive ;
• un bord réellement tranchant.

Lorsque l’arête peut encore exercer un effet de coupe ou de cisaillement sur le textile ou sur la protection, le montage ne doit pas être validé sur la seule présence du coin.

Il faut alors :

• choisir une protection adaptée au risque réel ;
• augmenter le rayon de passage si possible ;
• modifier le cheminement de la sangle ;
• ou revoir la méthode d’arrimage.

Contrôle avant utilisation

Avant chaque utilisation, vérifier :

• l’état du coin ;
• l’absence de fissure importante ;
• l’absence de rupture ou d’arrachement ;
• l’absence de déformation incompatible avec son positionnement ;
• la largeur correcte par rapport à la sangle ;
• l’état de la sangle ;
• la lisibilité de son étiquette ;
• l’état du tendeur ;
• l’état des crochets ;
• l’état des coutures ;
• la compatibilité avec les points d’ancrage ;
• la stabilité de la charge ;
• la présence d’autres zones agressives non protégées.

Après mise sous tension, contrôler à nouveau que la sangle reste correctement positionnée dans chaque coin.

Contrôle pendant le transport

Un arrimage ne doit pas être considéré comme définitivement validé au moment où le véhicule quitte le quai.

La charge peut évoluer sous l’effet :

• des vibrations ;
• du tassement ;
• des accélérations ;
• des freinages ;
• des changements de direction ;
• des variations de contact entre les marchandises.

Il faut donc contrôler l’état et la tension du système lorsque les conditions de transport le nécessitent, en particulier si la charge peut se tasser ou se repositionner.

Le contrôle doit inclure les coins : une protection qui a quitté l’arête n’assure plus sa fonction.

Coin de protection ou autre solution ?

Le choix doit être fait en fonction de la zone à protéger.

Coin de protection

À privilégier pour un angle ponctuel, notamment sur palettes, caisses ou chargements présentant une géométrie régulière.

Passant de protection

Plus adapté lorsqu’il faut pouvoir déplacer précisément une protection le long de la sangle ou protéger une zone localisée de frottement.

Cornière longue

À étudier lorsqu’une pression doit être répartie sur une longueur importante de la charge.

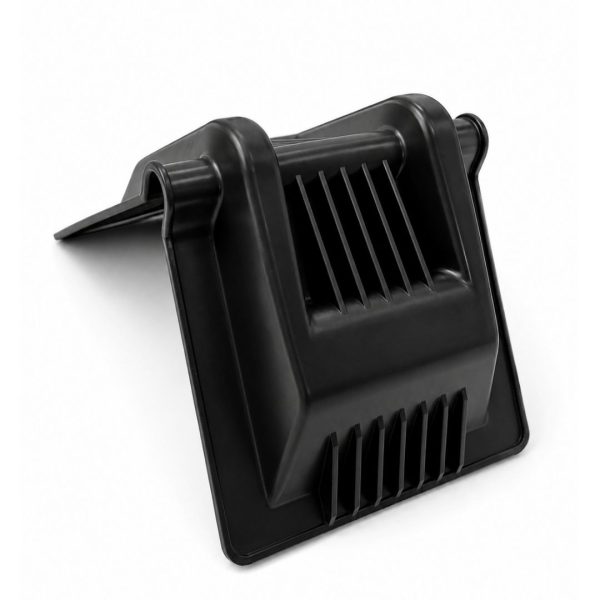

Protection renforcée spécifique

À retenir lorsqu’une arête est particulièrement agressive et que le coin standard ne permet pas de garantir une protection adaptée.

Une protection correctement choisie fait partie de l’arrimage

Un coin de protection peut paraître secondaire face à une sangle, un tendeur ou un point d’ancrage. Sur le terrain, il intervient pourtant exactement à l’endroit où le textile rencontre la charge.

Un choix cohérent repose sur quatre contrôles :

1. largeur compatible avec la sangle ;
2. géométrie adaptée à l’angle ;
3. niveau de protection suffisant pour l’agressivité de la charge ;
4. maintien correct après mise sous tension.

Lorsque ces quatre conditions sont réunies, le coin protège le textile et la marchandise sans modifier la fonction propre du dispositif d’arrimage.

FAQ

Quelle largeur de coin choisir pour ma sangle ?

Choisir le modèle prévu pour la largeur réelle de la sangle. Les versions proposées couvrent des sangles de 25 à 75 mm selon le modèle. La sangle doit rester à plat et correctement positionnée dans la protection.

Le coin augmente-t-il la capacité d’arrimage de la sangle ?

Non. Le coin est un accessoire de protection. Il n’augmente ni la LC ni la STF du système et n’entre pas dans le calcul comme élément porteur.

Peut-on utiliser ces coins sur une arête très coupante ?

Pas automatiquement. Il faut vérifier que la protection est adaptée à l’agressivité réelle de l’arête. Si le risque de coupe subsiste, une protection différente ou une modification de la géométrie de l’arrimage est nécessaire.

Protéger chaque point de contact critique

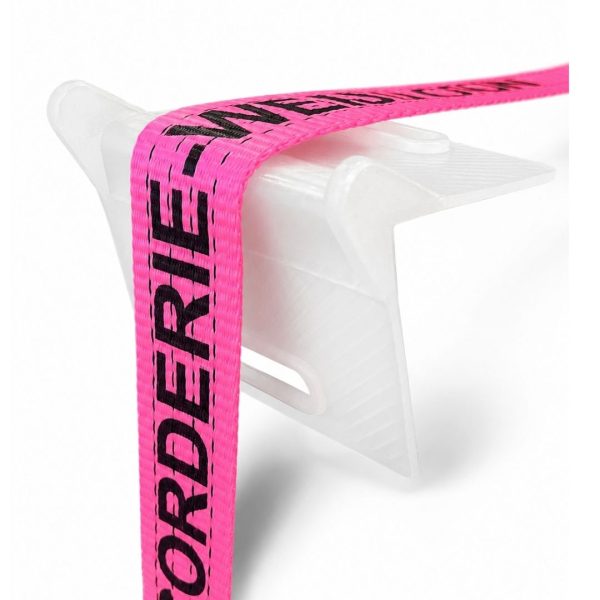

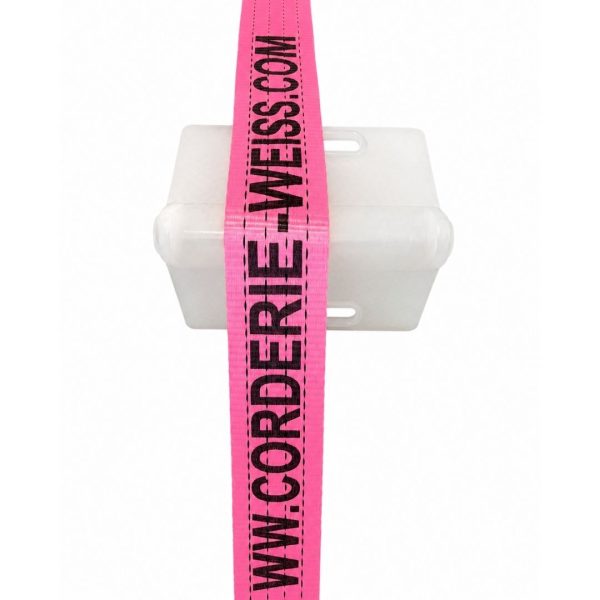

Les coins de protection permettent de préserver les sangles d’arrimage de 25 à 75 mm selon modèle lorsqu’elles passent sur les angles d’un chargement, tout en protégeant les marchandises contre un contact direct trop concentré.

Leur efficacité dépend cependant de leur bon dimensionnement, de leur positionnement et de leur maintien pendant la mise sous tension.

Pour un professionnel, le bon réflexe n’est donc pas simplement de « mettre un coin », mais d’identifier chaque zone où la sangle peut être endommagée et d’utiliser la protection réellement adaptée à cette zone.

Corderie Weiss accompagne le choix du système d’arrimage et de ses protections en fonction de la sangle utilisée, de la charge et des conditions réelles de transport.
