Élingue chaîne 4 brins Grade 80 avec crochets à linguet et raccourcisseurs

L’élingue chaîne 4 brins Grade 80 avec crochets à linguet et griffes de raccourcissement est destinée au levage professionnel de charges lourdes ou volumineuses sur quatre points, lorsque la longueur active de chaque brin doit pouvoir être ajustée à la géométrie réelle de la pièce.

Les quatre réglages indépendants permettent notamment de compenser des différences de hauteur entre points de prise, d’ajuster l’assiette d’un bâti ou d’adapter l’élingue à plusieurs configurations compatibles. Disponible du Ø 6 au Ø 20 mm, en longueurs utiles de 1 à 10 mètres, cette version doit être dimensionnée selon la masse, le centre de gravité, l’angle β et le nombre de brins réellement porteurs.

Choisir la bonne élingue chaîne 4 brins avec raccourcisseurs

Cette configuration est particulièrement adaptée lorsque la charge dispose de quatre points de levage conçus pour reprendre les efforts, mais que des longueurs fixes ne permettent pas d’obtenir une géométrie satisfaisante.

Les raccourcisseurs prennent tout leur intérêt lorsque :

• les quatre points ne sont pas exactement à la même hauteur ;
• l’assiette de la charge doit être ajustée ;
• plusieurs références de charges présentent des géométries différentes ;
• la hauteur disponible sous crochet varie ;
• une différence de longueur active doit être compensée ;
• un réglage indépendant des brins est nécessaire avant la mise en charge.

Avant de sélectionner le diamètre, contrôler :

• la masse réelle de la charge ;
• son centre de gravité ;
• la position des quatre points de levage ;
• leur capacité dans la direction réelle d’effort ;
• leur hauteur respective ;
• l’entraxe entre les points ;
• la longueur active de chaque brin après réglage ;
• l’angle β de chaque brin ;
• le nombre de brins réellement porteurs ;
• la rigidité de la charge ;
• la compatibilité des crochets avec les points d’accrochage ;
• la compatibilité de l’ensemble de tête avec le crochet de l’appareil ;
• les arêtes, zones d’appui et contraintes environnementales.

Le réglage des brins fait partie du dimensionnement de l’élingage. Il ne constitue pas un simple réglage de confort.

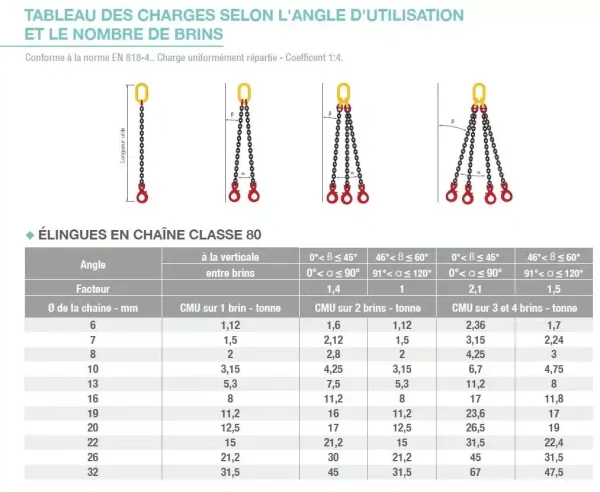

Tableau CMU – Élingue chaîne 4 brins Grade 80

Diamètres proposés : 6, 7, 8, 10, 13, 16, 19 et 20 mm.

Longueurs utiles proposées : de 1 à 10 mètres.

Ces capacités correspondent aux configurations Grade 80 de la gamme Weiss pour 3 ou 4 brins en chargement symétrique, dans les plages d’angle indiquées. La CMU portée sur la plaquette et la documentation de l’élingue réellement utilisée restent prioritaires.

Pourquoi la CMU d’une 4 brins n’est-elle pas quatre fois celle d’un brin ?

C’est la première erreur de calcul à éliminer.

Pour les élingues Grade 80 présentées, les facteurs de mode sont :

Une élingue 4 brins n’est donc jamais dimensionnée en additionnant quatre CMU de brins simples.

Exemple en Ø10 mm :

• 1 brin vertical : 3,15 t ;
• 4 brins pour β ≤ 45° : 6,70 t ;
• 4 brins pour 45° < β ≤ 60° : 4,75 t.

Le calcul :

4 × 3,15 = 12,60 t

serait faux.

La capacité à retenir est celle de la configuration multibrins réellement utilisée.

Quatre brins ne signifient jamais automatiquement 25 % de la charge par brin

C’est le point technique majeur d’une élingue 4 brins.

Sur une charge rigide, de faibles différences peuvent empêcher une répartition parfaitement homogène :

• longueur légèrement différente d’un brin ;
• points non parfaitement coplanaires ;
• différence de hauteur ;
• tolérances de fabrication de la charge ;
• centre de gravité décalé ;
• angles différents ;
• déformation de la pièce sous charge.

Dans ces conditions, trois brins peuvent reprendre l’essentiel des efforts tandis que le quatrième est moins sollicité. C’est précisément pour cette raison que le tableau 4 brins utilise les mêmes capacités de mode que le tableau 3 brins.

Un brin moins tendu n’est pas une réserve de capacité

Si l’un des quatre brins reste sensiblement moins sollicité lors de la pré-tension, il ne faut pas considérer qu’il constitue une « sécurité supplémentaire ».

Il faut rechercher la cause :

• réglage incorrect ;
• différence de hauteur des points ;
• centre de gravité décalé ;
• crochet mal positionné ;
• longueur active incorrecte ;
• défaut géométrique de la charge.

La présence de quatre chaînes ne prouve pas que quatre brins participent réellement de manière comparable au levage.

Angle β : contrôler la valeur après chaque raccourcissement

β désigne l’angle de chaque brin par rapport à la verticale.

Les deux plages du tableau sont :

• 0° < β ≤ 45° ;
• 45° < β ≤ 60°.

À mesure que le brin s’écarte de la verticale, sa traction augmente et la CMU exploitable diminue.

En Ø13 mm par exemple :

• β ≤ 45° : 11,20 t ;
• 45° < β ≤ 60° : 8,00 t.

Cela représente une différence de capacité importante sans aucun changement de chaîne.

Un réglage peut faire passer l’élingue dans une autre plage de CMU

Raccourcir un brin peut modifier :

• sa longueur active ;
• son angle β ;
• l’assiette de la charge ;
• la position du crochet principal ;
• la participation des autres brins ;
• la répartition réelle des efforts.

Une configuration située avant réglage à β ≤ 45° peut donc se retrouver après réglage dans la plage 45° < β ≤ 60°.

Il faut alors retenir la seconde colonne du tableau.

Raccourcir puis conserver automatiquement la CMU initiale est une mauvaise pratique. Le guide Weiss impose de reconsidérer angle β, position de charge et répartition des efforts après raccourcissement.

Au-delà de β = 60°

Ne jamais extrapoler le tableau.

À β = 60°, on atteint déjà la limite supérieure des capacités présentées. Au-delà, il faut modifier la géométrie : longueur des brins, hauteur disponible, position des points lorsque cela est possible, ou principe de reprise.

Pour une charge longue ou des points très espacés, étudier les palonniers de levage afin de mieux maîtriser l’ouverture des brins. Cette catégorie Weiss a été ouverte et contrôlée avant intégration.

Utiliser correctement les griffes de raccourcissement

Une griffe de raccourcissement est un composant de levage, pas un simple crochet dans lequel on pose un maillon.

Elle doit correspondre au :

• diamètre de chaîne ;
• Grade 80 ;
• système d’élingue concerné ;
• niveau de capacité de l’ensemble.

Le maillon sélectionné doit être complètement engagé dans la position fonctionnelle prévue.

À proscrire absolument

Ne jamais obtenir un raccourcissement au moyen :

• d’un nœud ;
• d’une chaîne vrillée ;
• d’un boulon ;
• d’un axe improvisé ;
• d’un crochet quelconque ;
• d’un maillon partiellement engagé.

Ces montages ne reproduisent pas le fonctionnement mécanique d’une griffe prévue pour le système.

Réglage des quatre brins : procédure avant décollage

Sur une élingue 4 brins réglable, la pré-tension doit être considérée comme une véritable étape de contrôle.

1. Positionner l’ensemble de tête correctement sur le crochet de l’appareil.
2. Déployer les quatre chaînes sans torsion ni croisement.
3. Engager les quatre crochets sur leurs points de levage.
4. Déterminer la longueur active nécessaire de chaque brin.
5. Régler les quatre griffes.
6. Vérifier l’engagement complet des maillons.
7. Contrôler la fermeture des quatre linguets.
8. Mettre progressivement l’ensemble sous légère tension.
9. Contrôler les angles β obtenus.
10. Vérifier la tension réelle des quatre brins.
11. Observer l’assiette de la charge.
12. Vérifier la position du centre de gravité.
13. Contrôler la position de chaque crochet.
14. Vérifier la stabilité générale.
15. Décoller progressivement.

Si un brin reste libre, qu’un crochet tourne ou qu’une griffe prend un mauvais appui, redescendre et corriger avant de poursuivre. Cette logique est cohérente avec la méthode de sélection et de contrôle définie dans le guide Weiss.

Mise à niveau : horizontale ne signifie pas équilibrée

Les raccourcisseurs permettent d’ajuster l’assiette d’un bâti, d’une machine, d’un cadre ou d’un caisson.

C’est un avantage important.

Mais il faut distinguer deux choses :

position de la charge et répartition des efforts.

Une charge parfaitement horizontale peut conserver un centre de gravité très décalé. Certains brins peuvent alors reprendre nettement plus d’effort que les autres.

La bonne logique est donc :

régler → pré-tendre → observer → contrôler les angles et les brins porteurs → valider → lever.

Pas :

mettre de niveau → supposer que chaque brin porte 25 % → lever.

Crochets à linguet : contrôler les quatre prises

Cette élingue utilise des crochets de levage Grade 8 à linguet. La norme en vigueur pour les crochets forgés de cette famille est la NF EN 1677-2+A1.

Chaque crochet doit reprendre l’effort dans sa zone porteuse, sans sollicitation anormale.

À proscrire :

• charge sur la pointe ;
• traction latérale non prévue ;
• crochet coincé dans un point trop étroit ;
• crochet bloqué contre la structure ;
• appui de la charge sur le linguet ;
• point d’accrochage empêchant la libre orientation du crochet.

Le linguet n’est pas porteur

Le linguet constitue un dispositif de retenue.

Il ne doit jamais reprendre la charge.

Une charge appliquée sur le linguet ou sur la pointe correspond à une mauvaise utilisation du crochet.

Quand préférer un crochet automatique ?

Les crochets à linguet conviennent aux levages courants lorsque les prises sont clairement accessibles, que l’environnement est maîtrisé et que le contrôle de chaque accrochage est facile.

Lorsque la sécurisation mécanique de la fermeture constitue un critère supérieur — manutentions répétitives, environnement exposé, charge sensible — comparer avec l’élingue chaîne 4 brins Grade 80 avec crochets automatiques et griffes de raccourcissement. Cette variante a été ouverte directement depuis la catégorie Grade 80 et vérifiée avant intégration.

Caractéristiques techniques

La fiche produit actuelle confirme les huit diamètres, les longueurs de 1 à 10 m et la présence des quatre brins avec crochets à linguet et griffes de raccourcissement.

La NF EN 818-4+A1 est la norme en vigueur relative aux élingues en chaînes de classe 8 ; elle couvre notamment les prescriptions de sécurité ainsi que les méthodes de calcul et d’essai. Elle a remplacé la NF EN 818-4.

Coefficient d’utilisation 1:4 : aucune réserve de surcharge

Pour les gammes Grade 80 présentées, le coefficient d’utilisation de référence est 4.

Il appartient à la conception de l’équipement.

Il ne constitue jamais une capacité supplémentaire exploitable.

Une élingue marquée CMU 11,20 t reste limitée à 11,20 t dans la configuration correspondant à cette valeur.

Avantages concrets

Réglage indépendant des brins

Chaque longueur peut être adaptée à la hauteur réelle de son point de prise.

Adaptation aux charges complexes

Cette architecture est particulièrement utile sur les bâtis, châssis, caissons ou machines dont les quatre points ne sont pas parfaitement coplanaires.

Ajustement de l’assiette

Les griffes permettent de présenter la charge dans la position nécessaire pour la manutention, sous réserve de contrôler ensuite la nouvelle répartition des efforts.

Configuration robuste

La chaîne Grade 80 constitue une solution adaptée aux environnements industriels et aux manutentions de charges métalliques, mécaniques ou fortement sollicitées.

Contrôle visuel direct

L’opérateur peut examiner :

• ensemble de tête ;
• quatre chaînes ;
• quatre griffes ;
• quatre crochets ;
• quatre linguets ;
• composants de liaison ;
• plaquette d’identification.

Domaines d’utilisation

Cette élingue chaîne 4 brins Grade 80 réglable est adaptée notamment aux opérations de :

• maintenance industrielle ;
• mécanique lourde ;
• chaudronnerie ;
• métallerie ;
• construction métallique ;
• fabrication de machines ;
• préfabrication ;
• BTP et travaux publics ;
• montage industriel ;
• manutention de bâtis ;
• levage de châssis ;
• manutention de caissons ;
• levage de moules et outillages ;
• manutention d’ensembles mécano-soudés ;
• levage de structures disposant de quatre points de reprise.

Limites d’utilisation et points de vigilance

Ne jamais supposer que quatre brins portent également

La capacité multibrins tient compte du fait qu’une répartition parfaite n’est pas garantie.

Ne dimensionnez jamais l’opération sur une hypothèse automatique de 25 % de la charge par chaîne.

Ne jamais additionner quatre CMU de brins simples

La CMU est celle du tableau correspondant à la configuration multibrins.

Après réglage, contrôler de nouveau β

Une modification de longueur peut faire passer le montage d’une colonne du tableau à l’autre.

Brins non utilisés : la configuration change

Une 4 brins utilisée sur seulement deux ou trois points n’est plus dans sa configuration nominale 4 brins.

La CMU correspondante ne doit pas être conservée automatiquement. Les brins inutilisés doivent également être maîtrisés afin qu’ils ne puissent ni accrocher un obstacle ni se mettre brutalement sous tension.

Points de levage : tenir compte de la direction de traction

Un brin incliné transmet une composante horizontale au point de prise.

Les anneaux, manilles, oreilles ou inserts doivent donc être compatibles avec la direction réelle des efforts, pas seulement avec une capacité nominale hors contexte.

Pour les interfaces côté charge, consulter les anneaux de levage et manilles. La destination a été ouverte et vérifiée.

Arêtes : la chaîne n’est pas invulnérable

Une arête ou un appui défavorable peut provoquer :

• flexion locale du maillon ;
• indentation ;
• entaille ;
• perte de section ;
• concentration d’effort ;
• mauvais positionnement.

Le rayon réel de contact, l’orientation du maillon et le mouvement possible de la chaîne pendant la mise en tension doivent être analysés.

Température, chimie et corrosion

Il n’existe pas une limite de température universelle applicable à toutes les élingues Grade 80.

Il faut vérifier les conditions admissibles de l’ensemble réellement assemblé : chaîne, crochets, raccourcisseurs, mailles et composants de liaison. Certaines conditions peuvent entraîner un déclassement.

Pas d’arrachement ni de mise en charge brutale

La CMU correspond à une configuration de levage maîtrisée.

Une charge bloquée ne doit pas être arrachée avec l’élingue et l’appareil de levage. Éviter également les reprises brutales de mou, chocs et mouvements dynamiques importants.

Contrôle avant utilisation

Avant chaque opération, vérifier :

• présence et lisibilité de la plaquette ;
• CMU compatible avec la charge et la configuration ;
• diamètre correct ;
• état de l’ensemble de tête ;
• absence de fissure ;
• absence de maillon déformé ou tordu ;
• absence d’allongement anormal ;
• absence d’usure ou perte de section importante ;
• absence de corrosion compromettant le matériel ;
• absence de nœud, torsion ou croisement ;
• état des quatre griffes ;
• engagement complet des maillons ;
• état des quatre crochets ;
• présence et fonctionnement des quatre linguets ;
• absence de charge sur la pointe ;
• capacité et orientation des quatre points de prise ;
• angles β après réglage ;
• nombre de brins réellement porteurs ;
• position du centre de gravité ;
• stabilité de la charge.

Les seuils dimensionnels précis de réforme doivent rester ceux définis pour l’élingue et les composants réellement utilisés : ne pas appliquer un seuil générique provenant d’une autre gamme.

Vérification périodique

Le contrôle avant chaque utilisation ne remplace pas la vérification réglementaire.

En France, les accessoires de levage concernés par l’arrêté du 1er mars 2004 doivent être soumis tous les douze mois à une vérification périodique comportant un examen de leur état de conservation. Le texte cite notamment les déformations et les linguets détériorés parmi les défauts susceptibles de créer une situation dangereuse.

Après un choc, une surcharge présumée, une déformation, une réparation ou tout événement susceptible d’avoir affecté l’élingue, le matériel doit être mis à l’écart et contrôlé avant remise en service.

Choisir la bonne variante 4 brins Grade 80

Besoin de raccourcisseurs et d’un verrouillage automatique

Pour conserver le réglage indépendant des quatre brins avec une fermeture mécaniquement verrouillée, choisir l’élingue chaîne 4 brins Grade 80 avec crochets automatiques et griffes de raccourcissement.

Pas besoin de régler les longueurs

Pour quatre points répétitifs et coplanaires permettant des brins de longueur fixe, consulter l’élingue chaîne 4 brins Grade 80 avec crochets à linguet. C’est la vraie fiche fixe actuelle, vérifiée directement depuis la catégorie Grade 80.

Crochets automatiques mais sans raccourcisseurs

Lorsque les longueurs fixes conviennent mais que le verrouillage automatique est recherché, comparer avec l’élingue chaîne 4 brins Grade 80 avec crochets à verrouillage automatique.

Comparer la gamme Grade 80

Pour choisir une configuration 1, 2, 3 ou 4 brins, une terminaison à linguet ou automatique et la présence éventuelle de raccourcisseurs, consulter les élingues chaîne Grade 80 de 1 à 4 brins. Cette URL a été ouverte directement et correspond bien à la catégorie complète de 16 configurations.

Vérifier les composants Grade 80

Pour les crochets, mailles de tête et composants de liaison, consulter les crochets et mailles de levage Grade 80.

Charge longue ou points très espacés

Pour réduire une ouverture excessive des brins et mieux maîtriser la géométrie d’une charge longue, consulter les palonniers de levage.

Dimensionner l’élingage complet

Le guide complet Weiss des élingues chaîne détaille les CMU Grade 80, angles β, facteurs de mode, brins réellement porteurs, charges dissymétriques, raccourcisseurs, points de levage, arêtes, contrôles et critères de retrait. Cette URL finale a été vérifiée directement.

FAQ – Élingue chaîne 4 brins Grade 80 avec raccourcisseurs

Les quatre raccourcisseurs permettent-ils de répartir automatiquement la charge à 25 % par brin ?

Non. Ils permettent d’ajuster les longueurs et l’assiette, mais la répartition dépend toujours du centre de gravité, de la géométrie, de la rigidité de la charge et des angles. Trois brins peuvent reprendre l’essentiel des efforts tandis que le quatrième est moins sollicité.

Un raccourcissement modifie-t-il la CMU ?

Il ne crée aucune capacité supplémentaire. En revanche, il peut modifier l’angle β et la répartition des efforts ; la CMU applicable à la nouvelle configuration doit donc être recontrôlée.

Quelle différence avec la 4 brins à linguet sans raccourcisseurs ?

La version fixe convient lorsque les quatre points de prise sont répétitifs et que les longueurs peuvent être définies à la commande. Cette version réglable est préférable lorsque les hauteurs des points, l’assiette ou la géométrie de la charge nécessitent un ajustement indépendant des quatre brins.

Élingue chaîne 4 brins Grade 80 réglable : valider la configuration après chaque réglage

Cette élingue est destinée aux charges nécessitant quatre points de reprise, des crochets à linguet et un réglage indépendant des longueurs de brins.

Avant commande, déterminer la masse, le centre de gravité, la position et la hauteur des quatre points ainsi que les angles de travail attendus, puis sélectionner le diamètre correspondant à la CMU nécessaire.

Sur le terrain, après réglage des griffes, effectuer systématiquement une légère mise sous tension afin de contrôler l’engagement des maillons, les quatre crochets, les angles β, le nombre de brins réellement porteurs, l’assiette et la stabilité de la charge.

Si un brin reste insuffisamment sollicité, si la répartition des efforts demeure incertaine ou si un angle sort des plages du tableau, il faut revoir l’élingage plutôt que simplement augmenter le diamètre de chaîne.
