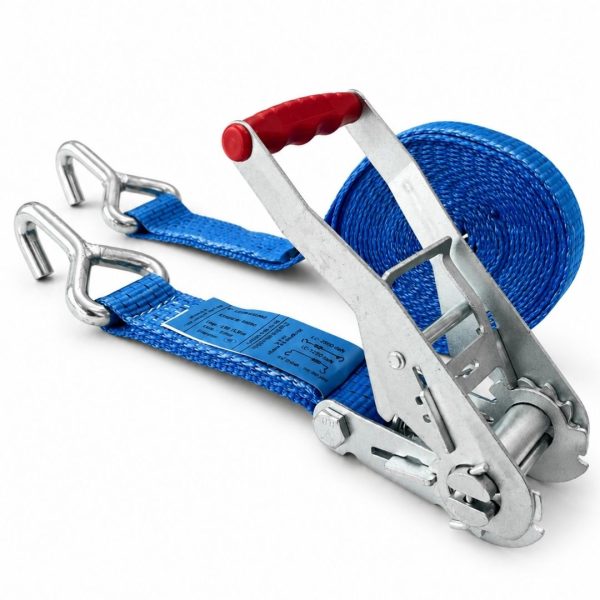

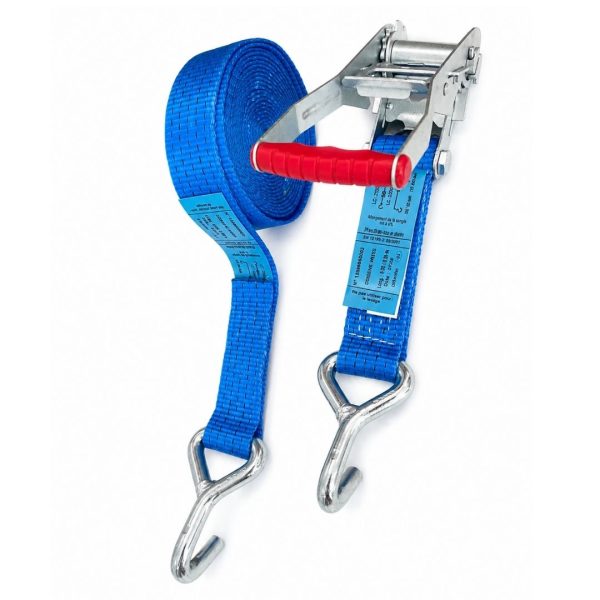

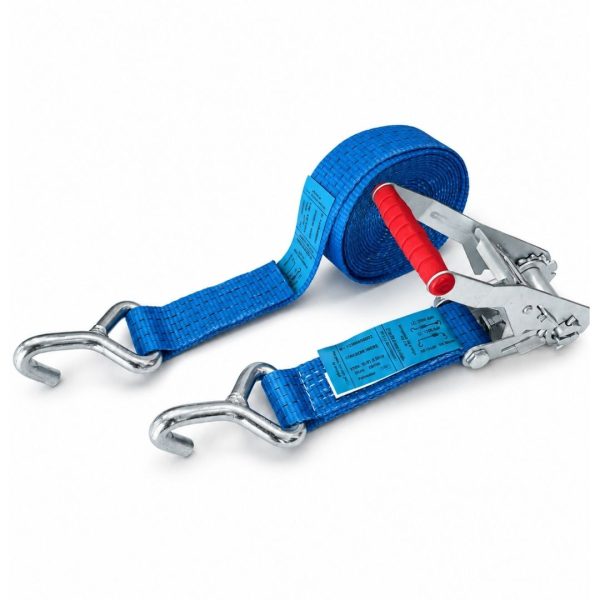

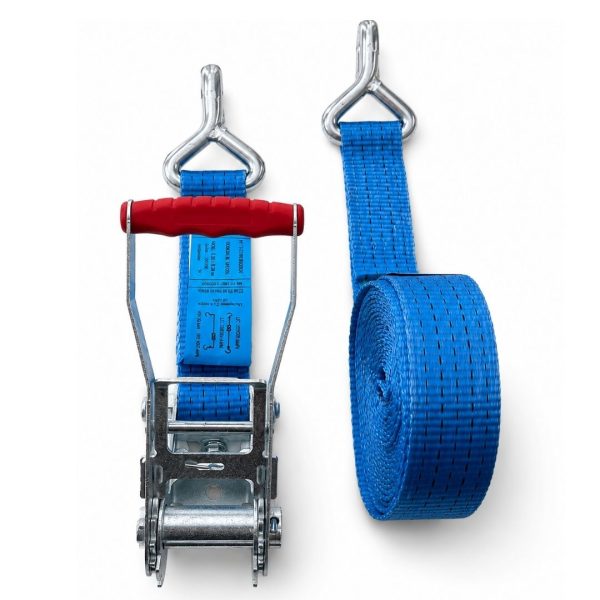

Sangle d’arrimage 50 mm 6T avec crochets à doigt unique – EN 12195-2

La sangle d’arrimage 50 mm 6T avec crochets à doigt unique est destinée aux professionnels recherchant une configuration 2 parties avec une LC de 2 000 daN et une terminaison adaptée aux points d’ancrage compatibles avec ce profil de crochet.

Équipée d’un tendeur à cliquet standard, elle offre 4 000 daN en tension double et une STF de 400 daN. Sa conception en polyester haute ténacité et sa conformité à l’EN 12195-2 répondent aux besoins courants d’arrimage sur poids lourds, remorques, plateaux et véhicules professionnels.

Le choix de cette version doit se faire sur trois critères : capacité nécessaire, méthode d’arrimage et compatibilité du crochet à doigt unique avec le point d’ancrage.

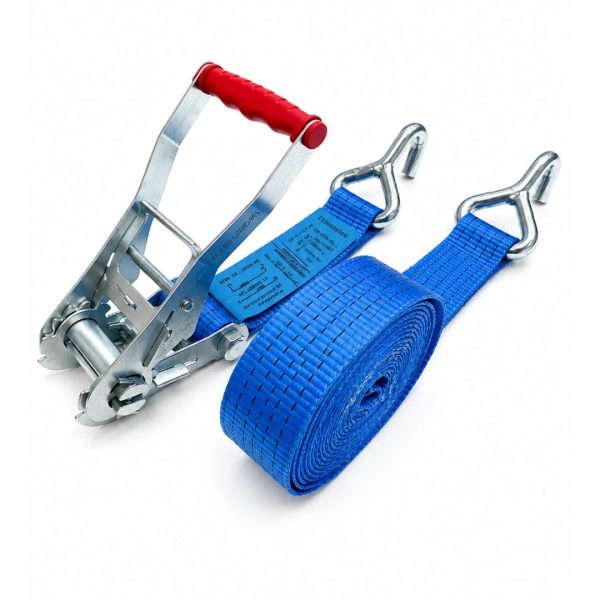

Choisir la bonne sangle 50 mm à crochets doigt unique

Le crochet à doigt unique est une terminaison spécifique de la gamme d’arrimage 50 mm.

Il doit être retenu lorsque la géométrie du point d’accrochage permet au crochet de prendre correctement sa position de travail, sans sollicitation sur son extrémité ni effort transversal anormal.

Cette configuration est adaptée si :

• une LC de 2 000 daN répond au dimensionnement ;
• le point d’ancrage est compatible avec un crochet à doigt unique ;
• le crochet peut travailler correctement dans la direction de l’effort ;
• la surface de portée est suffisante ;
• une sangle de largeur 50 mm correspond au véhicule et au chargement ;
• une STF de 400 daN est adaptée en arrimage par frottement ;
• une configuration 2 parties avec tendeur à cliquet correspond au montage recherché.

Choisir une autre terminaison si :

• le crochet ne peut pas prendre correctement appui ;
• il travaille uniquement sur son extrémité ;
• le point d’ancrage provoque une sollicitation de travers ;
• le profil du point d’accrochage correspond mieux à un crochet plat, un anneau triangulaire ou une autre terminaison ;
• la LC 2 000 daN est insuffisante pour le dimensionnement.

Le fait qu’un crochet puisse entrer dans un point d’ancrage ne suffit pas à valider le montage. La qualité de la portée et la direction de l’effort restent prioritaires.

6 tonnes : ne pas confondre rupture textile et capacité d’arrimage

La désignation 6T correspond à la résistance à la rupture de la sangle textile.

Elle ne signifie pas que le système peut être utilisé jusqu’à 6 000 daN en arrimage.

Pour le professionnel, la valeur de référence en arrimage direct est donc LC 2 000 daN, et non 6 000 daN. L’EN 12195-2 distingue la résistance du textile de la capacité du système et prévoit notamment un coefficient d’utilisation de 3 pour la sangle textile non cousue.

Caractéristiques techniques

Les longueurs, coloris et caractéristiques techniques sont repris de la configuration actuellement proposée par Weiss.

LC 2 000 daN : la valeur de choix en arrimage direct

En arrimage direct, la sangle participe directement à la retenue de la charge.

La donnée essentielle est la LC – Lashing Capacity.

Pour ce système :

LC = 2 000 daN en traction directe.

La masse du chargement ne permet pas, à elle seule, de déterminer le nombre de systèmes nécessaires.

Le dimensionnement doit notamment intégrer :

• la masse de la charge ;
• son centre de gravité ;
• les efforts longitudinaux et transversaux ;
• les angles d’arrimage ;
• la disposition des systèmes ;
• la résistance des points d’ancrage ;
• le calage existant ;
• la stabilité propre du chargement.

Le nombre de systèmes nécessaires doit être déterminé conformément aux règles de dimensionnement applicables, notamment l’EN 12195-1. En arrimage direct, la LC est la donnée de sélection du système.

4 000 daN en tension double

La valeur de 4 000 daN correspond à la configuration en tension double.

Elle ne doit pas être interprétée comme une LC directe de 4 000 daN.

La LC en traction directe reste de 2 000 daN.

STF 400 daN : la donnée de choix en arrimage par frottement

En arrimage par frottement, ou arrimage couvrant, les sangles passent au-dessus du chargement afin d’augmenter son appui sur le plateau.

Dans cette configuration, la valeur déterminante est la :

STF = 400 daN.

La STF correspond à la force résiduelle dans la sangle après mise sous tension avec le tendeur, pour une SHF normalisée de 50 daN.

Le nombre de systèmes dépend également :

• de la masse de la charge ;
• du coefficient de frottement ;
• de l’angle vertical des sangles ;
• de la stabilité du chargement ;
• du calage ;
• des conditions réelles de transport.

LC et STF : ne pas comparer les mauvaises valeurs

Pour choisir une sangle :

Arrimage direct → raisonner avec la LC

Arrimage par frottement → raisonner avec la STF

Une sangle présentant une LC supérieure n’offre pas nécessairement une STF supérieure. Weiss rappelle explicitement que le choix en arrimage direct repose sur la LC, alors que l’arrimage par frottement se dimensionne à partir de la STF.

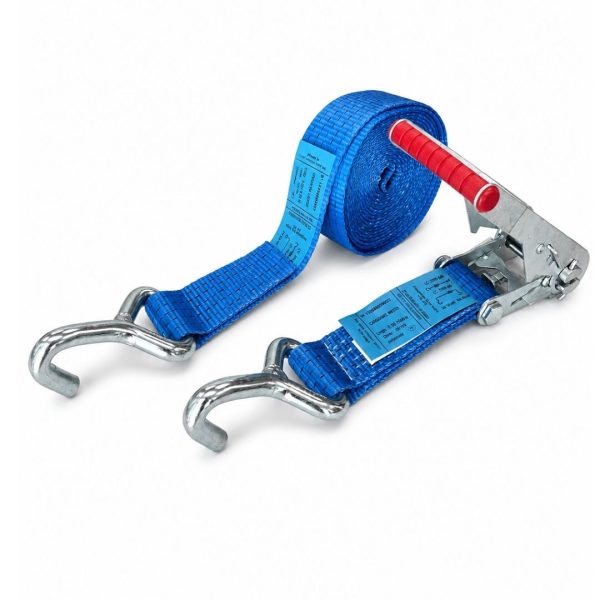

Crochet à doigt unique : ce qu’il faut vérifier sur le terrain

La terminaison doit être compatible avec le point d’ancrage réel du véhicule.

Avant tension, vérifier notamment :

• que le crochet s’engage correctement ;
• qu’il dispose d’une portée suffisante ;
• que l’effort s’exerce dans une direction cohérente ;
• qu’il ne travaille pas uniquement sur sa pointe ;
• qu’il n’est pas sollicité latéralement ;
• que le point d’ancrage est suffisamment résistant ;
• qu’aucune arête du point d’accrochage n’agresse le textile ou la couture.

L’EN 12195-2 impose que les pièces d’extrémité soient adaptées aux points d’accrochage. La compatibilité mécanique du crochet ne doit donc jamais être considérée comme secondaire.

6T ou 7,5T : quelle sangle 50 mm choisir ?

La gamme professionnelle 50 mm comprend notamment deux niveaux courants de capacité.

Ces valeurs sont celles reprises dans le guide technique Weiss pour les systèmes 50 mm.

Choisir la 6T lorsque :

la LC 2 000 daN couvre correctement le besoin calculé.

Passer sur une 7,5T lorsque :

le dimensionnement exige une LC de 2 500 daN.

Une capacité supérieure ne corrige jamais un mauvais montage, une terminaison inadaptée ou des points d’ancrage insuffisants.

Choisir la bonne longueur

Cette sangle est disponible de 2 à 15 mètres, avec une partie courte de 30 cm.

La longueur doit correspondre au parcours réel nécessaire autour ou jusqu’à la charge.

Une sangle trop courte peut :

• empêcher le montage prévu ;
• limiter l’engagement correct dans le tendeur ;
• imposer une mauvaise position au cliquet ;
• entraîner un mauvais positionnement des crochets.

Une sangle trop longue :

• génère inutilement du textile libre ;
• complique la mise en place ;
• augmente la quantité d’excédent à sécuriser après tension.

Le bon choix est celui qui permet le montage prévu tout en conservant une plage de réglage correcte au tendeur.

Avantages concrets

LC 2 000 daN clairement identifiée

Le système permet de dimensionner l’arrimage à partir d’une capacité réellement utilisable, sans confusion avec la rupture textile annoncée à 6 tonnes.

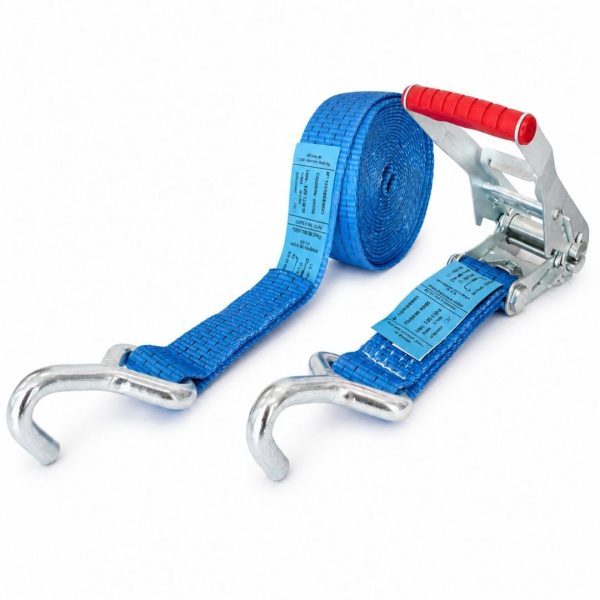

Crochets à doigt unique

Cette terminaison apporte une solution supplémentaire dans la gamme 50 mm lorsque le point d’ancrage présente une géométrie compatible avec ce profil de crochet.

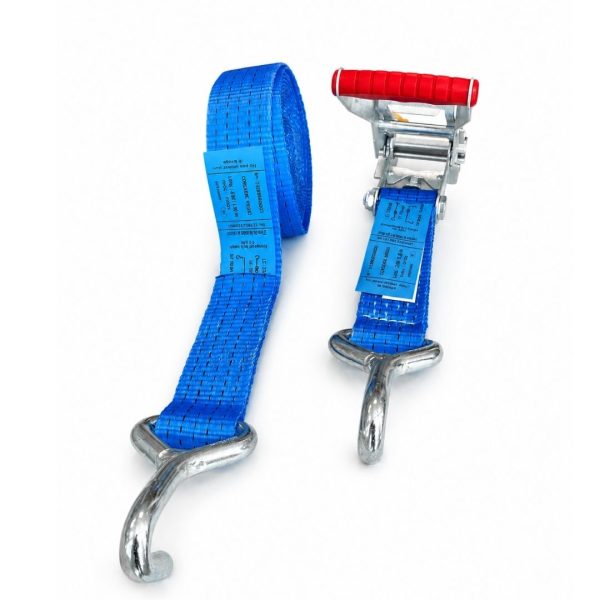

Configuration 2 parties

La partie courte avec tendeur et la partie longue permettent une installation classique sur poids lourd, remorque ou plateau.

STF 400 daN

La valeur de tension est clairement définie pour les opérations d’arrimage par frottement.

Longueurs de 2 à 15 m

La plage disponible permet d'adapter la sangle aux dimensions du véhicule et du chargement.

Plusieurs coloris

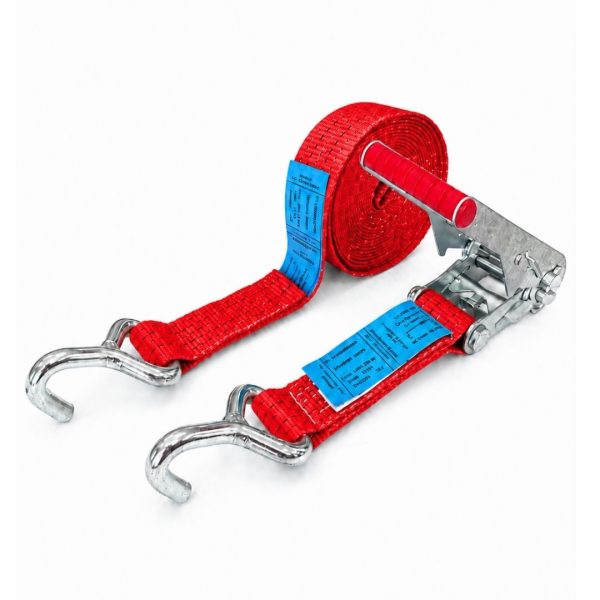

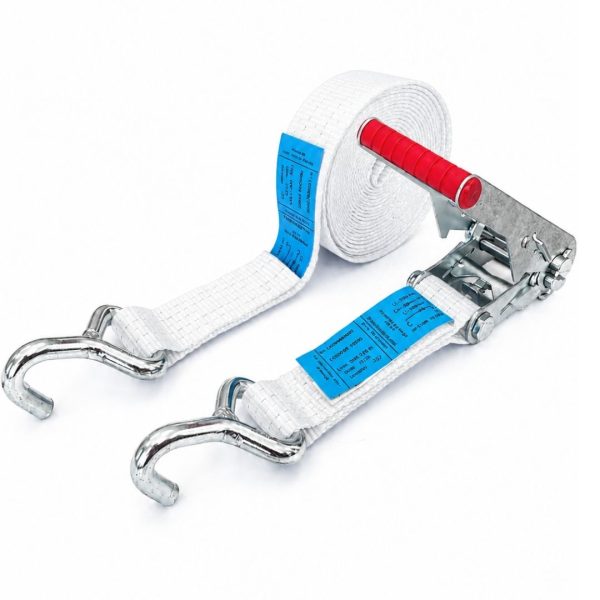

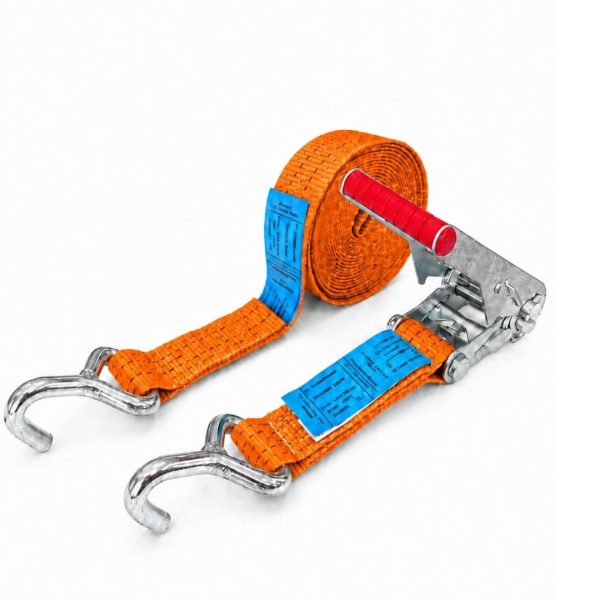

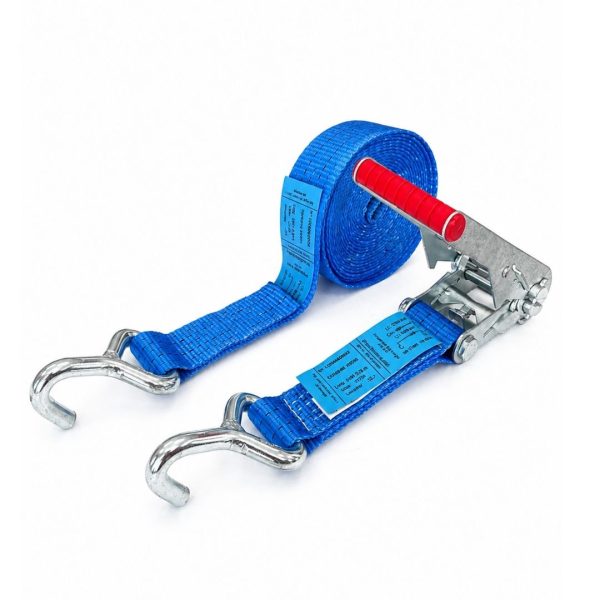

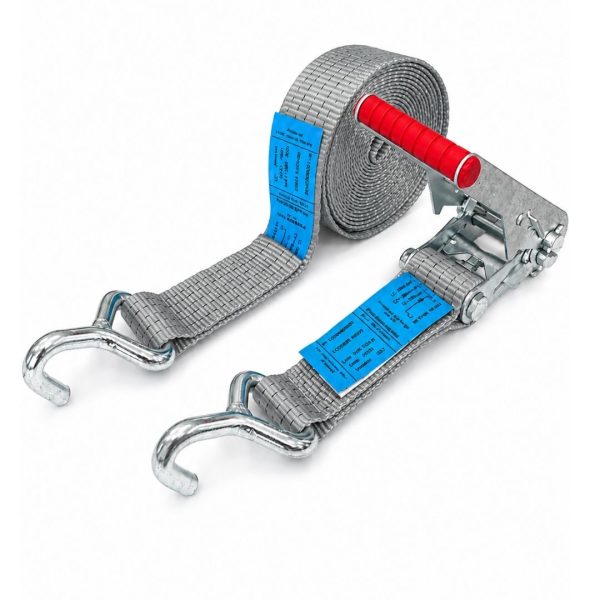

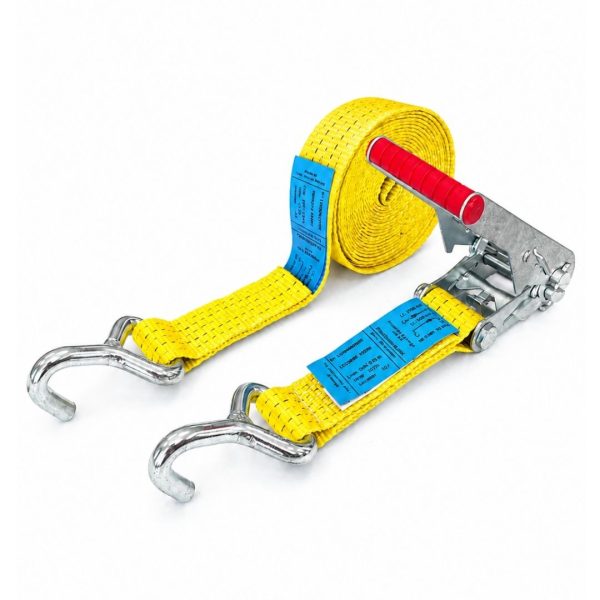

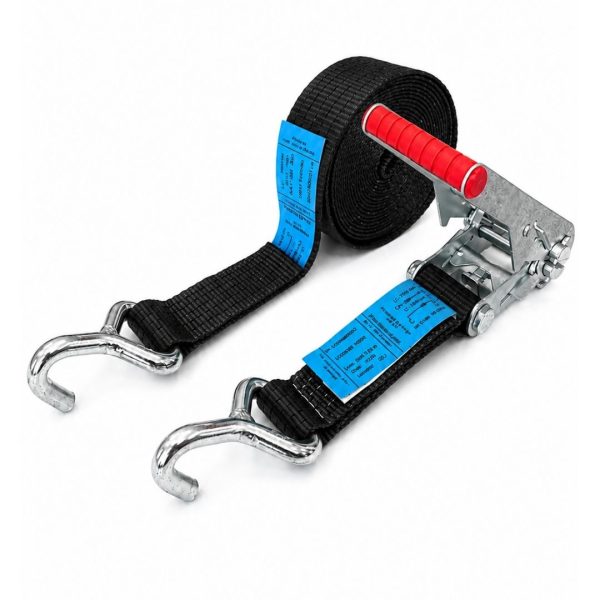

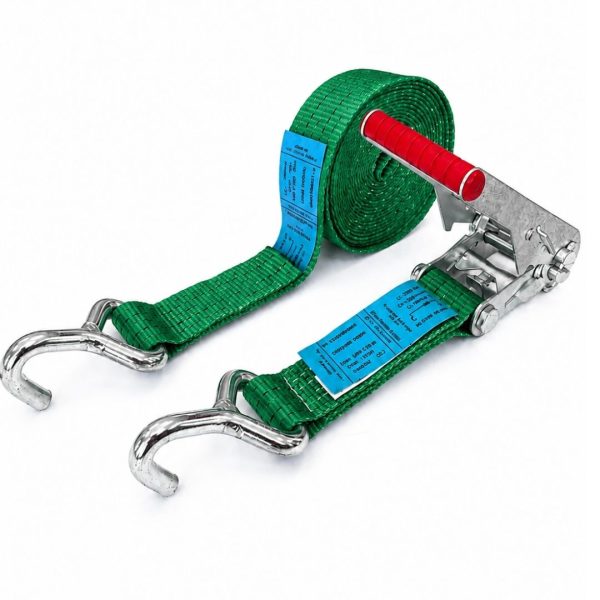

La sangle est proposée en :

• blanc ;
• bleu ;
• gris ;
• jaune ;
• noir ;
• orange ;
• rouge ;
• vert.

La couleur peut être utilisée pour organiser ou différencier un parc de sangles, mais elle ne constitue pas une indication de LC. Les capacités doivent toujours être vérifiées sur l’étiquette.

Domaines d’utilisation

Cette sangle 50 mm peut notamment être utilisée pour l’arrimage professionnel sur :

• poids lourds ;
• semi-remorques ;
• plateaux ;
• remorques ;
• véhicules industriels ;
• matériels de chantier ;
• machines ;
• équipements industriels ;
• palettes ;
• caisses ;
• marchandises conditionnées.

Elle répond aux besoins de secteurs tels que :

• transport routier ;
• BTP ;
• travaux publics ;
• industrie ;
• logistique ;
• transport de matériels ;
• maintenance.

Le secteur d’activité ne suffit toutefois jamais à définir la sangle nécessaire. Le choix doit rester fondé sur la charge, la méthode d’arrimage, la capacité nécessaire et les points d’ancrage disponibles.

Conformité EN 12195-2 et traçabilité

Cette sangle relève de l’EN 12195-2, applicable aux systèmes d’arrimage textiles en fibres synthétiques.

L’étiquette permet notamment d’identifier :

• la LC ;
• la longueur ;
• la SHF ;
• la STF ;
• la matière textile ;
• la référence à l’EN 12195-2 ;
• la traçabilité ;
• l’avertissement interdisant le levage.

Pour le polyester, le code couleur d’étiquette est bleu. L’allongement de la sangle textile sous LC doit rester inférieur à 7 %.

Ne jamais utiliser pour le levage

Cette sangle est un équipement d’arrimage, pas une élingue de levage.

Elle ne doit jamais être utilisée pour :

• lever une charge ;
• suspendre une charge ;
• manutentionner une charge avec un appareil de levage ;
• remplacer une élingue textile.

L’EN 12195-2 concerne l’arrimage. Les dispositifs relevant de cette norme ne doivent jamais être utilisés pour élinguer des charges.

Contrôle avant utilisation

Un contrôle visuel du système complet doit être effectué régulièrement et avant utilisation en cas de doute.

Sangle textile

Vérifier notamment :

• coupures ;
• entailles ;
• déchirures ;
• rupture ou détérioration des fibres porteuses ;
• abrasion importante ;
• coutures endommagées ;
• déformation liée à la chaleur ;
• présence et lisibilité de l’étiquette.

Tendeur à cliquet

Contrôler :

• fonctionnement du mécanisme ;
• verrouillage ;
• absence de déformation ;
• absence de fissure ;
• absence d’usure prononcée ;
• absence de corrosion susceptible d’affecter son fonctionnement.

Crochets à doigt unique

Contrôler :

• absence de déformation ;
• absence de fissure ;
• absence d’usure prononcée ;
• absence de corrosion importante ;
• compatibilité avec les points d’ancrage.

Les coupures, ruptures de fibres porteuses, coutures détériorées, pertes d’identification, déformations, fissures ou usures prononcées font partie des critères imposant la mise à l’écart du matériel.

Protéger la sangle contre les arêtes et l’abrasion

Une sangle correctement dimensionnée peut être rapidement détériorée par une arête agressive.

Une protection doit être prévue lorsque le textile rencontre notamment :

• une tôle ;
• un profilé métallique ;
• une pièce usinée ;
• un angle de palette ;
• une structure béton ;
• une machine ;
• une surface abrasive.

Selon la configuration, utiliser :

• coins de protection ;
• cornières ;
• passants ;
• fourreaux ;
• protections anti-abrasion.

La protection des sangles contre le frottement, l’abrasion et les arêtes vives fait partie des règles d’utilisation impératives rappelées par l’EN 12195-2.

SHF 50 daN : ne jamais utiliser de rallonge sur le tendeur

La SHF normalisée est de 50 daN.

Il est interdit d’utiliser :

• une barre ;
• un tube ;
• un levier ;
• une rallonge improvisée

pour augmenter artificiellement l’effort sur la poignée du cliquet.

Si la STF de 400 daN est insuffisante, il faut revoir le dimensionnement ou choisir un système offrant une STF plus adaptée.

Forcer davantage le tendeur n’est pas une solution acceptable.

Ne jamais utiliser une sangle nouée

Une sangle d’arrimage ne doit pas être raccourcie, assemblée ou utilisée avec un nœud.

Le système doit rester dans sa configuration prévue et être choisi dans une longueur adaptée au montage.

Conditions de stockage et contrôle du matériel

Après utilisation, les sangles doivent être stockées dans un environnement sec et frais, protégées de la lumière solaire et des risques d’endommagement mécanique.

Le polyester utilisé dans les systèmes EN 12195-2 possède une plage de température de référence de -40 °C à +100 °C ; cette plage peut toutefois être affectée en environnement chimique. En cas de doute sur une exposition ou sur l’état du matériel, le système ne doit pas être utilisé avant vérification.

Erreurs fréquentes à éviter

Confondre rupture 6T et LC 6 000 daN

Faux.

La LC directe du système est de 2 000 daN.

Utiliser 4 000 daN comme LC directe

Faux.

Les 4 000 daN correspondent à la tension double.

Choisir uniquement parce que la sangle fait 50 mm

Deux sangles de même largeur peuvent présenter des capacités, STF et terminaisons différentes.

Dimensionner un arrimage par frottement avec la LC

En arrimage couvrant, la STF est une donnée essentielle.

Utiliser un crochet sur un point d’ancrage mal adapté

La terminaison doit pouvoir travailler correctement dans sa zone de portée et dans la direction prévue.

Faire travailler le crochet sur son extrémité

Un mauvais appui peut créer une sollicitation mécanique qui ne correspond pas à l’utilisation normale de l’accessoire.

Passer directement sur une arête vive

Le textile doit être protégé.

Augmenter le bras de levier du tendeur

Les tubes, barres et rallonges sont interdits.

Utiliser une sangle sans étiquette lisible

Sans identification fiable, les caractéristiques du système ne peuvent plus être garanties par l’utilisateur.

Continuer à utiliser un accessoire déformé

Un crochet ou un tendeur présentant une déformation, une fissure ou une usure prononcée doit être retiré du service.

Utiliser la sangle pour lever

Strictement interdit.

Pour comparer et compléter votre équipement d’arrimage

Comparer les sangles d’arrimage 50 mm poids lourds – 6T à 7,5T

Pour choisir entre différentes LC, STF et géométries de terminaisons en fonction du véhicule et du chargement.

Comparer avec les sangles 50 mm LC 2 500 daN – 7,5T

À consulter lorsque le dimensionnement nécessite une capacité supérieure à la LC 2 000 daN de cette version.

Découvrir les protections d’arrimage : coins, cornières et passants

À associer au système lorsque le textile rencontre une arête, un angle ou une surface abrasive.

Consulter le guide technique Weiss – Arrimage : normes, technique et utilisation

Pour approfondir les notions de LC, STF, SHF, l’arrimage direct, l’arrimage par frottement, le marquage, les contrôles et les critères de réforme.

Voir les tendeurs et chaînes d’arrimage

À considérer lorsque la nature de la charge ou les conditions d’utilisation nécessitent un système d’arrimage métallique.

Ces familles et le guide technique sont présents dans l’arborescence actuelle Weiss.

FAQ

Quelle est la capacité réelle de cette sangle 50 mm 6T ?

La résistance à la rupture de la sangle textile est de 6 000 daN, mais la capacité d’arrimage du système est de LC 2 000 daN en traction directe. La valeur en tension double est de 4 000 daN et la STF est de 400 daN.

Quand choisir un crochet à doigt unique ?

Lorsque la géométrie du point d’ancrage permet au crochet de prendre correctement appui et de travailler dans une direction compatible avec sa conception. Si la portée est mauvaise ou que le crochet travaille de travers, il faut sélectionner une autre terminaison.

Combien de sangles faut-il pour arrimer une charge ?

Le poids seul ne permet pas de répondre. Le nombre dépend de la méthode d’arrimage, de la LC ou de la STF, des angles, du frottement, du calage, de la stabilité de la charge et des points d’ancrage. Le dimensionnement doit être réalisé selon les règles applicables, notamment l’EN 12195-1.

Commander votre sangle d’arrimage 50 mm 6T à crochets doigt unique

Sélectionnez la longueur de 2 à 15 m et le coloris correspondant à votre véhicule et à votre organisation.

Avant commande, validez trois paramètres :

LC nécessaire – méthode d’arrimage – compatibilité des crochets avec les points d’ancrage.

Si une LC de 2 000 daN ne suffit pas, si une STF différente est nécessaire ou si la géométrie des points d’ancrage exige une autre terminaison, choisissez directement une autre configuration de la gamme d’arrimage 50 mm Weiss.
